AC24050 - Kompressori Senco - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kompressori
Merkki	Senco
Malli	AC24050
Mitat (L × P × H)	730 × 410 × 730 mm
Paino	40,5 kg
Sähkönsyöttö	230 V / 50 Hz
Nimellisteho	1,5 kW
Suurin käyttöpaine	9 bar
Säiliön tilavuus	50 litraa
Äänenpainetaso	72 dB
Virtaama (imu/poisto)	240 / 170 L/min
Käyttölämpötila-alue	5 - 40 °C
Suhteellinen kosteus	5 - 95 %
Päätoiminnot	Ilman puristus paineilmetyökaluille (täyttö, hiekkapuhallus, ruuvaus jne.)
Turvalaitteet	Turvaventtiili (10,5 bar), painekytkin (7-10 bar), tuulettimen suojaritilä, palautettava lämpökytkin
Säännöllinen huolto	Kondenssiveden tyhjennys jokaisen jakson jälkeen, ilmasuodattimien puhdistus joka viikko, kaapelin ja laitteiden silmämääräinen tarkastus
Lisähuolto	Ota yhteys valmistajaan tai valtuutettuun jälleenmyyjään
Varaosat	Käytä ainoastaan Senco-alkuperäisosia
Takuu	Valmistajan ehtojen mukaan (katso ohjeet)

Usein kysytyt kysymykset - AC24050 Senco

Mikä on tämän kompressorin maksimipaine?

Suurin käyttöpaine on 9 bar.

Kuinka säiliön kondenssivesi tyhjennetään?

Jokaisen työjakson jälkeen kallista konetta ja avaa säiliön pohjassa oleva tyhjennysventtiili kertyneen veden poistamiseksi.

Mitä tehdä, jos kompressori ei käynnisty?

Tarkista, että kytkin on ON-asennossa, pistoke on kunnolla kiinni ja että lämpösuoja ei ole lauennut. Jos se on lauennut, paina nollauspainiketta muutaman minuutin odotuksen jälkeen.

Minkälaisia työkaluja voin käyttää tämän kompressorin kanssa?

Voit käyttää paineilmetyökaluja, kuten täyttöpistooleja, ruuvinvääntimiä, naulaimia, hiekkapuhalluslaitteita jne., edellyttäen, että ne ovat määräysten mukaisia.

Kuinka ulostulopaine säädetään?

Käytä paineensäätäjää, joka sijaitsee ilman ulostulossa. Kierrä sitä säätääksesi painetta ja tarkista se ulostulon painemittarista.

Miksi kompressori käynnistyy usein uudelleen ilman työkalujen käyttöä?

Tämä voi johtua ilmavuodosta piirissä (letku, liitin tai työkalu). Tarkista asennuksen tiiviys.

Mikä on suositeltu viikoittainen huolto?

Tarkista viikoittain pyörien rengaspaineet (max 2,5 bar) ja puhdista molemmat ilmansuodattimet (etu- ja taka) puhaltamalla ne puhtaiksi paineilmalla.

Onko kompressorilla takuu?

Kyllä, valmistaja antaa takuun ohjeissa kuvatuin ehdoin. Tee reklamaatio ottamalla yhteyttä valtuutettuun jälleenmyyjään.

Mistä löydän varaosia?

Alkuperäiset varaosat ovat saatavissa yksinomaan valmistajalta tai valtuutetuilta jälleenmyyjiltä. Käytä vain alkuperäisosia.

Mitä turvatoimia minun tulee noudattaa?

Käytä aina henkilökohtaisia suojavarusteita (PPE): käsineitä, kuulosuojaimia ja vahvistettuja kenkiä. Älä koskaan suuntaa ilmasuihkua ihmisiin tai eläimiin. Lue käyttöohjeet huolellisesti ennen käyttöä.

KÄYTTÖOHJE AC24050 Senco

(Alkuperäisten Ohjeiden Kännös)

Brugsanvisning

Integroidut turvalaitteet 37
Turbamerkinnat 38
Tyoturvallisuusvarusteet 38
Tapaturmat. 38

LAITTEEN KAYTTÖ 38

Käytökehde 38
Käyttrajaitukset 39
Appareils de commande 39
Käynistystä edeltavat tarkistukset 39
Laitteen kaynnistaminen 39
Laitteen sammuttaminen 40
Palautettavan lampokytkimen 40
Palauttaminen 40

LIITÄNNÄT 40

Illmaputken jatkeen ja tyokalujen 40

Liitannat 40

HATAPYSAYTYS 40

Hätäpsäytys 40

Laitteen kaynnistys hatapysaytyksen jalkeen 40

HUOLTO 40

Sammutetun laitteen tila 40
Rutiinihuolto 40
Lisahuoltotoimenpiteet. 41
Purkaminen 41
Vika-Syyt-Ratkaisu 41
Varaosat 42
Laitteen kuljetus ja käsittelyt. 42
Paketointi 42
Paketinavaaminen 42
Sijoitus 42
Varastointi 42

TEKNISET TIEDOT 43
PIDATETYT OIKEUDET 43
YHDENMUKAISUUSVAKUUTUS 199
TAKUU 202

KÄYTTOOHJEEN MERKITYS

Ennen laitteen käyttoa valtuutettuken käytäjen on luettava ja ymmärrettäv tämä käytöhje kokonaisuudessaan.

Täm käytö- ja huelto-ohjeet käsittäva käytöohje on laadittu Konedirektiivin 2006/42/EY mukaan, jotta valtuutettujen käytäjien on helppo ymmärtaa käytöihjeen sisällöt. Siksi sen on aina oltava sijoitettuna turvallisesti ja nakyville laitteen laheisyyteen.

Täm käytöohje on tärkea osa laitetta, ja se on sailytettä vă tulevaa käytöa varten sihen asti, kunnes

laite havitetaan. Taman kayttoohjeen on aina oltava valtuutettujen kayttajien saatavilla, ja se on sijoitettava turvalliseen paikkaan laitteen lahellä.

Valmistaja ei ole vastuussa henkilöille, eläimille ja esineille aiheituneista vahingoista, jotka johtuvat standardien ja tassä oppaassa kuvattujen ohjeiden noudattamatta jattämisetä. Kayttoohje on toimitettava seuraavalle omistajalle laitteen yhteydessä, jos laite vaihtaa omistajaa.

Täm käyttohje tayttä lainmukaiset kriteerit sillahetkella, kun laitteella käydän kauppaa, eikä sità voida pitä epasianmukaisena pelkastän uuden paivityksen vuoksi.

Käyttoohjetta voidaan paivittä tarpeen mukaan. Jos käyttoohje katoaa tai kuluu, pyyda valmistajalta tai valtuutetulta jalleenmyyjälta uusikopio, josta ilmenee kannessa mainittu laitteen malli.

VASTAANOTTAJAT

Tämä käytöohje on tarkoitettu yksinomaan valtuutetuille käytäjille, jotka on vastuussa laitteen käytösta ja kunnossapidosta kyseiseen toimintaan tarvittavien ammattitaitoen mukaisesti. Alla olevat symbolit ovat sijoitettu kappaaleiden alkuun osoittaen käytäjan, johon aiheen ohjeet liittyvat.

Valtuutetuujen käytäjien on suoritettava laitteella vain heidän patevytensä mukaisia toimenpiteita.

Ennen toimenpiteiden suorittamista, laitteen valtuutetuken kayttajien on varmistettava, etta heillä on taydet fyysiset ja psyykkiset kyvyt varmistaakseen tyoturvallisuusolosuheiden noudattamisen.

KÄYTTÄJÄ: 18-vuotias henkilö (yksityinen käytäjä tai -tyontekijä), joka noudattaa käytömaassa voimassa olevia tyoturvallisuutta ja tyoterveytta koskevia lakeja, voi suorittaa yksinomaan paälle kytkennän, käytön ja laitteen sammuttamisen noudattaen tysin koneessa olevia ohjeita. Hanen taytyy olla varustetu suojaimilla.

MEKAANISTEN- JA ILMALAITTEIDEN
HUOLTOINSINOÖRi: Kouluttu insinöör, jolla on
pätevyssu suorittaa yksinomaan mekaanisten- ja
ilmalaitteiden säätö-, huolto- ja/tai korjaustoimenpiteita.
Han voi suorittaa naita jopa kaytostä poistettujen
sujausten kanssa noudattaen täysin tassä
kayttöohjeessa tai muussa erityisessä valmistajan
yksinomaan toimittamassa asiakirjassa annettuja
ohjeita. Hanellä on oltava suojavarusteet.

YRITYKSEN TURVALLISUUSVASTAVA: Tämä on työnantajan nineämä pateva insinöori (jos konetta käytetän yrityksessä), joka tayttä ammatilliset vaatimukset turvallisuuden ja terveyden suhteen työpaikalla.

SAHKOOSIEN HUOLTOINSINOORI: Koulutetu insinoori, jolla on patevyys suorittaa saat-, kunnossapitoja/tai korjaustoimenpiteita yksinomaan sahkolaitteille. Han voi suorittaa naita myos jannitteellisille osille ilman tarvittavia suojauksia noudattaen taysin tata kayttoohjetta tai toista asiakirjaa, Jonka tomittaja on toimittanut laitteen mukana. Hanella on oltava suojavarusteet.

VALMISTAJAN TEKNIikan INSIINOÖRİ: Valmistajan ja/ tai valtuutetun jalleenmyyjan valtuuttama patevä tekniikan insinöörj, jolta voidaan pyytäa teknistä apua sekä suorittamaan rutiini- ja/tai lisahuoltotoimenpiteet, joita ei ole kuvattu tassä kaytöohjeessa ja jotka edellyttävaterityista tietamysta laitteesta. Hanellä on oltava suojavarusteet.

TURVAVAROITUKSET

INTEGROIDUT TURVALAITTEET

1.VAROVENTTIILI: Tämä on sertifiitu varoventtili (kalibroitu 10,5 baariin), joka on asennettu painekatkaisimen alle paineilmalaitteeseen. Sitä käytetän laitteen ylipainen purkamiseen, kun painekytkin ei toimi mahdollisten toimintahäröiden johdosta. Varoventtili naukaisu velvoittaa käytäjan sammuttamaan koneen ja pyytämään huoltoinsöörien toimia.
2. PAINEKYTKIN: Tämä on laite (kalibroitu min. 7 baarin ja max. 10 baarin), joka on asennettuna paineilmalaitteseen. Sitä käytetän koneen automaattikäynnistykseen, kun käytöpaine laskee alle 7 bar, samoin kuin automaattiseen pysätykseen, kun käytöpaine saavuttaa 10 bar.
3.JAHHDYTTIMEN VENTTIILIN KIINTEA SUOJAVERKKO: Täm on muovisesta rittlasta koostuva kiintea suojus, joka on kiinnitetty ruuveilla kaksisylinterimaisen pumppaaslaitteiston pohjaan. Sitä kayetään välttamän vahingollista kosketusta liikkuvan jäahdytyspuhaltimen kanssa.
4.MUKAUTUVA LAMPOKYTKIN: Tam on sahkolaitteseen asennetu lamposuojaus, joka pysayttaa sahkmoottorin virransaannin ylikuormituksen ja/tai oikosulun vuksi.
Palautus voidaan suorittaa vastaavalla painikkeella.
5.SAIION PAINEMITTARI: Tämä on koneen säiliöön asennettu mittauslaite. Se näyttaa sailiössa vallitsevan paineen.
6.ULOSTULON PAINEMITTARI: Täm on mittauslaite, joka on asennettu koneen paineilmalaitteen ilman poistoventtiin. Se näyttaa lahtöpainen, jota voidaan saataa oikean paineensaatimen (0 - 10 bar) avulla.

Laitteessa olevien turvalaitteiden peukalointi, irrottaminen ja/tai poistaminen on ehdottomasti kielletty.

Turvalaitteiden tai niiden osien korvaaminen kolmannen osapuolen varaosilla on ehdottomasti kielletty.

Kaikkien laitteeseen asennettujen turvalaitteiden moitteeton toiminta on tarkastettava säännöllisesti. Vialiset ja/tai vaurioituneet turvalaitteet onvaihdettava valittomästi.

TURVAMERKINNAT

Käytetyt turvamerkinnät ovat tarroja, jotka ovat esillà laitteen kyljessä.

Merkintöjen tarkoitukset:

Vaara: Energianlahde

Vaara: Automaaattinen käynnistys

Vaara: Korkea Iampotila

Lue kayttoohjeet huolella

Virransyott on katkaistava

Kuulonsuojaus on pakollinen

Turvamerkintojen pitäminen puhtaana on pakollista, jotta voidaan varmistaa sen hyvä nakyvyys.

Koneen turvamerkintoen poistaminen ja/ tai vahingoittaminen on ehdottomasti kelletty.

Valmistajan ja/tai valtuutun jäleenmyyjan pyynnostakuluneet turvasignaalit on vailhettava.

TYOTURVALLISUUSVARUSTEET

Valtuutetut kayttajt eivat saa pitaa yllaan vaatteita tai varusteita, jotka voivat juuttua laitteistoon.

Valmistajan ehdottamia tyoturvallususvarusteita on pidettav.

Valtuutettujen käytäjien on käytettäva valmistajan ehdtattamia tyoturvallisuusvarusteita käsittelytyypin mukaan.

MERKKI	PAKOLLINEN VA RUSTE	MILLOIN KÄYTETÄN?
	Käsien suojaaminen (Kuumalta suojaavat käsineet)	Jos huoltoa vaaditaan valittömästi, eikä sähkömoottorilla ja pumppauslaitteella on aikaa jähtyä.
	Kuulon suojaus (Kuulosuojaimet)	Kaikkien tuotannon vaiheiden aikana
	Jalkojen suojaus (Turvakengät-/ jalkineet)	Laitteen kuljetuksen aikana.

TAPATURMAT

Valtuutetujen käytäjien on oltava tiotoisia siitä, etta vaikka valmistaja on ryhtynyt kaikkin mahdollisin varotoimenpiteisiin koneen turvallisuuden takaamiseksi, on edelleen olemassa pieni riski tapaturmille.

VÄHÄISET RISKIT	Palovammariski vahingollissessa kosketukssessa kaksisylinterimäseen pumppauslaitteistoon ja sähkömoottoriin.
TAPATURMILLE ALTISTUMISEN YLEISYYS	Matala. Riskeille, jotka eivät ole ennakoitavissa, voi altistua käytäjän suorittaessa vapaaehtoisesti ∀ärān tai kielletyn toimenpiteen.
TAPATURMIEN SEURAUKSET	Lieviä vauroita (parantuvat usein).
TAPATURMIEN EHKÄISY	Turvamerkinnät , turvavarusteiden käytövelvoite ja/tai odota, kunnes laite on jäähtynyt.

LAITTEEN KÄYTTO

KAYTTOKOHDE

KÄYTTÖALUE	Teollisuus-, käsityö- ja siviilisektori.
KÄYTTÖ- PAIKKA	Sisä - tai ulkokäyttoön (edellyttäen, että se ei ole altiina ilmansaasteille). Riittävän valaistu, ilmastroitu tila, ilman lampötilan ja kosteuden arvojen ollessa kohdan 2 mukaisia, samalla noudattaen käytömaassa voimassa olevia työpaikkojen turvallisuutta ja terveytta koskevia säännöksiä. Koneen on tukeuduttava sen alustaan varmistaen sen vakauden suhteessa sen painoon ja kokonaismittoihin.VARoitUS Laite on pidettävälasten ulottumattomissa.
ENNAKOITU KÄYTTÖ- KO-HDE	Ilmakompressio (ilman öljä), joka soveltuun ilmatyökalujen käytämisen voimassa olevien märäysten mukaisesti.(esim. puhallus-, täytö-, pesu-, maalaustai hiekkapuhalluspistoolit; ruuvit; pistehitsaajat, niitit tai rasvat).
SOVELTUVAT KÄYTTÄJÄT	Valtuutetu käytäjä, joka täytää kohdassa 5 kuvatut ammatilliset vaatimukset.

KÄYTTÖRAJOITUKSET

Tämä laite on suunniteltu ja valmistetu yksinomaan kohdassa 9 kuvattuun kayttotarkoitukseen, joten kaikki muu kayttö on ehdottomasti kiellettya, jotta voidaan varmistaa valtuutettujen kayttajien turvallisuus ja laitteen tehokkuus.

APPAREILS DE COMMANDE

Kuvassa 5

1. Virtalāhde (sāhköjohto)
   2.Painekytkin
2. "ON-OFF" kytkin
   4.Ulostulon paineensaaadin
   5.lmaventtiili
   6.Ulostulon painemittari
3. Saliion painemittari

Laitteen käytö on ehdottomasti kielletty ymparistöissä, joissa on mahdollisesti rajähtävi aineita ja/tai jos laheisyddessä on palavia polyja (esim. puupolyt, jauhot, sokerit ja rehut).

Käyttröarjoitukset: laiteen vaärinkäytto (= käytto, joka poikkeaa kohdan 9 mukaisesta käytösta) on ehdottomasti kielletty.

Laitteen pitäminen lasten ulottumattomissa on ehdotonta.

Kayton aikana on tarkistettava, etta valtuuttamattomat ihmiset eivat paae laitteen lahelle. Putkien, varusteiden ja tyokalujen, jotka eivat ole sopivia ja/tai jotka eivat ole voimassa olevien maarysten mukaisia, on ehdottomasti kelletty.

Laitteen nostaminen nostrilla ja/tai trukilla on ehdottomasti kielletty.

Paineilman ohjaaminen henkilöita, eläimiä ja esineitä kohti on ehdottomasti kielletty.

Laitteen käytto henkilöden, elänten ja esineiden kuljettamiseen ja/tai nostamiseen on ehdottomasti kielletty. Laitteen pälle nouseminen on ehdottomasti kielletty.

Laitteen vetäminen millä tahansa ravalla ja/tai ajoneuvolla on ehdottomasti kielletty.

Laitteen likuttaminen ylos- ja/tai alaspain rinteilla, joiden maanpinta on vaarallista, on ehdottomasti kielletty.

Risky saada palovammoja vahingossa joutuessaan kosketuksiin pumppauslaitteistoon ja sahköiseen moottoriin. Varoitus! Vähäinen riski.

KÄYNNISTYSTÄ EDELTÄVÄT TARKISTUKSET

Ennen koneen käynnistämista, valtuutettujen käytäjen on suoritettava seuraavat tarkistukset.

1. Varmista, ettei koneen lahellä ole valtuuttamottomiahenkilöitä
2. Varmista, etta turvalatteet ovat kiinni, asennettu kunnolla ja etta ne toimivat.
3. Varmista, etta kone on paikoillaan.
4. Varmista, etta "ON-OFF" -kytkin tai -valitsin on asennossa "OFF (0)".
5. Varmista, etta lauhdeventtiili on kiinni.
6. Käytä pakollisia työturvallisuusvarusteita.
7. Varmista, etta olet lukenut ja ymmartanyt kayttö- ja hultoohjeet kokonaisuudessaan.

LAITTEEN KÄYNNISTÄMINEN

Valtuutetut käytäjat voivat kytkeä laitteen pällevasta, kun he ovat suorittaneet kohdassa 23 kuvatut tarkastukset.

Ennen laitteen käyttoa valtuutettujen käytäjien on luettava ja ymmärrettävā tamä käyttoohje kokonaisuudessaan.

Käytön aikana on tarkistettava, etta valtuuttamattomat henkilöt eivat pääse laitteen lahelle. Valtuutetut käytäjät eivat saa jättä laitetta vartioimatta toiminta-ja yllapitotoimenpiteiden aikana.

Risky saada palovammoja vahingossa joutuessaan kosketuksiin pumppauslaitteistoon ja sahköiseen moottoriin. Varoitus! Vahäinen risik.

Valmistaja kieltaa kaiken vastuun henkilöille, eläimille ja esineille aiheutuneista vahingoista, jotka johtuvat tassä kayttöohjeessa kuvattjen standardien ja varoitusten noudattamatta jattämestä. Valmistaja kieltaa kaiken vastuun kasittelyn lopputuloksesta, koska se riippuu yksinomaan kaytelyn tyokalun tyypista ja valtuutettujen kayttäjen ammattitaitoista.

1. Kytke laite verkkovirtaan liittamalla pistoke oikenlaiseen pistorasiaan
2. Kytke laite pälle käntämälä "ON-OFF" -kytkin asentoon "ON (I)" (kone toimii, kunnes 10 baarin käytöpaine saavutetaan, jolloin se sammuu automaattisesti);
3. Saadu ulostulon painetta saatimellä tyokalun ja kasittelytyypin mukaisesti. Tarkista paine painemittarista;

Ulostulon paineensaatimen saataminen on kelletty puhalluksen jalkeen kalvon vauroitumisen valttamiseksi.

1. Liitta laite ilmaputken jatkeeseen;
2. Kytke ilmaputken jatke ilman poistohanaan;

Ilmaputken lisäosien, liitososien ja tyokalujen, jotka eivat ole sopivia ja/tai jotka eivat ole voimassa olevien märäysten mukaisia, kayttto on ehottomasti kielletty. Valmistajan toimittamiin ohjeisiin soveltuvien ilmaputkien jatkeiden, varusteiden ja tyokalujen kayttö on pakollista.

1. Effectuer la mise à niveau (la machine redémarre Suorita toimenpide (laite kaynnistyy automaattisesti uudelleen, kun kayttöpane laskee alle 7 baariin);
2. Kun toimenpide on paattynyt, katkaiselaitteesta virta kohdan 25 mukaisesti.

LAITTEEN SAMMUTTAMINEN

Sammuta laite kayton jälkeen seuraavien ohjeiden mukaisesti:

1. Sammuta laite painamalla "ON-OFF" kytkin "OFF (0)"-asentoon;
2. Irrota laite virtalähteesti irrottamalla pistoke pistorasiasta;
3. Irroita laite ilmaputken jatkeesta;
4. Irrota ilmaputken jatke laiteen ilmahanasta;
5. Tyhjenna lauhde saillostä, jos tyoskently paattyy.

PALAUTETTAVAN LAMPOKYTKIMEN PALAUTTAMINEN

Jos koneen sahkokeskuksessa tapahtuu virran ylikuormitus ja/tai oikosulku, palautettava lampokytkin laukeaa pysayttäen moottorin. Palauta lampokytkin alkuasentoon seuraavasti:

1. Paina "ON-OFF" kytkin "OFF (0)"-asentoon;
2. Paina lampokytkimen palautusnappia;
3. Odota muutama minuutti ennen laitteen käynistämista uudelleen.

Jos laite ei käynnisty toimenpiteista huolimatta, käytäjan on haettava huoltomiesten ja/tai valtuutetun jälleenmyyjan apua.

LIITÄNNAT

SAHKOISELTLIITANNAT

Laite voidaan kytkea sahköverkloon
kiinnittamalla pistoke pistorasiaan.

Verkkovirta, johon laite on kytketty, on oltava voimassa olevan lainsaaddannon mukainen, ja sen on taytettavokohdassa 2 mainitut tekniset ominaisuudet, ja sen on oltava varustetu asianmukaisella maadoituksella.

Kaikkien käytetyjen liitäntöjen sahkomateriaaalien on oltava käytön mukaisia, niillä on oltava "CE" merkinta, jos matalajännitedirektiivi 2006/95/EY koskee niitä ja noudataa laitteen käytömaassa voimassa olevia lakeja.

Edell kuvattujen varoitusten laiminlyominen voi aiheuttaa korjaamattomia vauroita laiteen sahkolaitteille ja takuun purkautumisen.

Valmistaja kieltaa kaiken vastuun laiteen vioista ja/tai toimtahairiosta, jotka johtuvat jannitteen akillisista muutoksista, jotka yllittavat jakeluyksikon ennakoidut toleransssit (jannite ± 10% - tajuus ± 2% ). Tarvittaessa kone on kytkettava yksinomaan generaattoreihin, joden teho on suurempi kuin asennettu sahkoteho absorptiohuipun tukemiseksi alussa.

ILMAPUTKEN JATKEEN JA TYÖKALUJEN LIITÄNNAT

1.Liitta tyokalut ilmaputken jatkeeseen; 2.Liitta ilmaputki laitteen ilmahanaan.

llmaputken jatkeiden, liitososien ja tyokalujen, jotka eivat ole sopivia ja/tai jotka eivat ole voimassa olevien maaraysten mukaisia, kaytto on ehdottom asti kielle tty. Ilmaputken jatkeiden, varusteiden ja tyokalujen kaytto, jotka noudattavat valmistajan toimitamia kaytto- ja hulto-ohjeita, on pakollista. Valmistaja kieltaa kaiken vastuun henkilioihin, elaimin ja esineisiin kohdistuvista vahingoista,Jos edellamainittuja varoituksia ei ole noudatetu.

HATAPYSÄYTYS

HÄTÄPYSÄYTYS

Laite voidaan sammuttaa painamalla "ONOFF" -kytkin asentoon "OFF (0)". Valittomien vaarojen välttämiseksi käytäjien on suoritettava seuraavat toimenpiteet:

1. Paina "ON-OFF"-kytkin asentoon "OFF (0)" oikeaan aikaan;
2. Informoi yrityksen turvallisuupäällikköa hatätilanteesta valittomasti (jos laitetta käytetän yrityksessä).

LAITTEEN KÄYNNISTYS HÄTÄPYSÄTYKSEN JÄLKEEN

Vain ja yksinomaan vaarojen eliminoimisen jälkeen ja kun olet huolellisesti arvioinut, etta ne eivat ole aiheuttaneet laitteelle vaurioita ja/ tai poikkeavuuksa, kytke laite paalle turvallisuuspällikon suostumuksella (jos laitetta kaytetaän yrityksessä) kohdan 24 ohjeiden mukaisesti.

HUOLTO

SAMMUTETUN LAITTEEN TILA

Ennen kuin suoritat koneelle minkaan typpisia huoltoja/tai saatotoimenpiteita, tyhennä sailiö (nollaa paine), irrota virtalahde ja varmista, etta kone on pysahtynyt, eikä sitā voida kytkeä paälle ("ON-OFF"-kytkin asennossa "OFF (0)") ja etta virtajho'to on irrotetu pistorasiasta ja sijoitetu koneen lahelle.

RUTIINIHUOLTO

Sisältaa kaikki toimenpiteet, jotka suoritetaan laitteen asianmukaisen kayton ja kaytölosuhteiden yllapitamiseksi valtuutetun huoltomehen suorittamana (säädö,t,silmääräiset tarkastukset, ilmansuodattimien puhdistaminen jne.) saannollisin väliajoin.

Valtuutettujen kayttajien on suoritetava yksinomaan oman patevyytensa mukaisia toita rityksen turvallisuuspäälikon suostumuksella (jos laitetta kaytetaan ritykssaa). Valtuutetut kayttajat eivat saa jattaa laitetta vartoimatta sen kayton ja huoltotoimenpiteiden aikana.

RUTIINIHUOLLO N OHJEET

AIKAVÄLİ	TOIMINNAN KOHDE	TOIMINTA-MEN-ETTÉLY
JOKA PÄIVÄ1	Turvalaitteet	Varmista, ettāturvalatteet ovat kiinni,asennetu kunnolla jaettä ne toimivat
	Virtajohto ja pistoke	Kolumiensilmämääräinen tarkistus
	Säiliö	Työskentelyn lopussa kallista laitetta jatyhjennä sällöstalauhde avamalla lauhdeventtiì.
JOKA VIIKKO7	Renkaat	Rengaspainekontrolli.Jos tarpeellista, täytä paineilmalla maks. 2,5 baariin.
	No. 2ilmasuodattimet,taka- ja etuosa	Kierrä ruvi irti;Poista kansi;Pura suodatin;ja puhdista se ilmalla;Laita kansi takaisinpaikoilleen kunnolla.HUOM! KORVAA, JOSESIINTYY KIRKASTAVETTA

LISAHUOLTOTOIMENPITEET

Lisatoimenpiteet sisaltavat kaikki toimet, jotka suoritetaan koneen asianmukaisen kayton ja kaytttolosuhteiden yllapitamiseksi (sddot, vaihdot jne.).

Nämä toimempiteet suorittaa yksinomaan valmistajan insinoorit vaadituin aikavalien tai vikaantumisen tai kulumisen johdosta.

Mahdollisista huoltotoimenpiteista on kysyttavvaltuutetun jalleenmyyjan valmistajalta, joka antaa teknstata tukea.

PURKAMINEN

Kun kone puretaan, noudata voimassa olevia märäyksiä.

Erittele laitteen osat eri rakennusmaterialiaalien (muovi, kupari, rauta jne.) mukaan.

VIKA-SYYT-RATKAISU

Seuraava taulukko esittt erilaisia tilanteita, joita voi ilmeta laitteen kayton aikana.

Valtuuttujen toimijoden on suoritettava yksinomaan erityisosaamisensa mukaiset toiminnot yrityksen turvallisuuspäallikon suostumuksella (jos laitetta kaytetaa n yhtiössa).

VIKA SYYT	RATKAIISU
Laite ei käynisty tai pysähtyy eikä käynisty uudelleen.	Virtalähteen puute	1. Varmista,etta "ONOFF" kytkin on "ON (I)" - asennossa;2. Tarkista,että virtajo-hdon pistoke toimii jaettä se on kunnolla kiinni pistorasiassa;3. Tarkista,että mahdol-linen käytetty jatke ja virtualähde toimii;4. Tarkista,että päävirtakytkin toimii jaettä se on asennossa "ON (I)".
	Palautettavan lämpökytkimen laukaisu virran ylikuormituksen ja/tai oikosulun vuoksi.	Noudata kohdassa 26 kuvattua menettelyä.
Laite käynistyusein ilman työkalujen käytämistä	Vuotoja ilmaputkesta,työkalusta tai pneumaattisista osista.	1. Tarkista,että paineil-malaitteet eivät ole vaurooituneet;2. Tarkista ilmaputken ja työkalun eheys ja liitännät.
Laitteesta ei tule ilma	Säiliötä ei ole paineistetu.	Kytke kone pälle ja odota, kunnes sällö on paineistettu tarkistamalla paine painemittarista.
	Ulostulon paineen väräräasetus	Tarkista,että pain-emittarin ilmoittama arvo on ulostulossa suurempi kuin 0 (nolla) bar.
Laitteesta ei tule ilma	Laite on vahingoittunut.	Tarkista työkalun eheys ja tehokkuus
Paineen aleneminen saïliössä.	Vuodot ilmaputkesta,laitteesta tai pneumaattisista osista.	1. Tarkista pneumaat-tisten osien eheys2. Tarkista ilmaputken ja laitteen eheys3. Varmista,että ilmaput-ken ja laitteen liitännät ovat kunnolla kiinni.4. Varmista,että lauhdeventi li on kiinni.
Varoventtiin vuotaminen	Viallinen paineensäädin	Ota yhteyttävaltuutettuunjälleenmyyvään.
Ilmavuoto paineensäätimen venttilistä sammutetussa laitteessa	Tarkista venttiin puhtaus ja eheys.
Laite tärise ja/ tai on todella äänekäs.	Mekaaninen vaurio.
Uudelleenkäynn-istyminen ja matala saanto.	Likaiset ilmasuodattimet..	Puhdista suodattimet.

VARAOSAT

Alkuperäiset varaosat mahdollisin huoltotoimenpiteisiin on pyydettav valmistajalta tai valtuutetulta jalleenmyjaltä.

Koneen osien korvaaminen kolmannen osapuolen varaosilla on ehdottomasti kielletty.

PAKETOINTI

LAITTEEN KULJETUS JA KÄSITTELYT

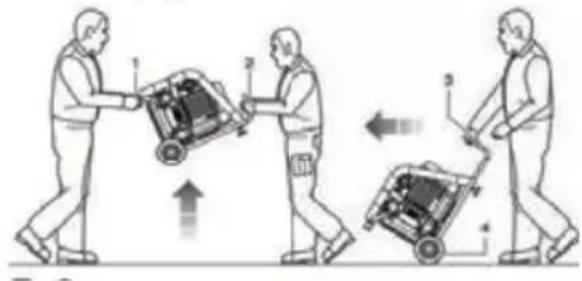

Kaksi henkilöä voi kuljettaa laitetta tartumalla sen jalkaan ja kahvaan. Yksi henkilö voi siirtäa laitetta kahvan ja pyörän avulla.

Kahden henkilön on siirrettäva laitetta käyttoohjeen mukaisesti, jotta vältyttaisiin erilaisila ergonomisila ongelmitla, kuten selkaranka- ja Iannevammoilta.

PAKETOINTI

Valmistaja on pakannut laitteen pahvilaatikkoon, joka on varustetu kahdella kahvalla ja sisältaa No. 1 kuivakompressorin ja No. 1 käytö- ja huolto-ohjeet.

PAKETINAVAAMINEN

Kun pakkaus on sijoitetu tasaiselle lattiale, jolla varmistetaan sen vakaus, poista laite pakkauksesta noudattaen kohdan 12 ohjeita.

Pakkausta suositellaan havitettavaksi erityppisten materiaalien mukaisesti, noudattaen taysin maassa voimassa olevia lakeja.

SIJOITUS

Laitetta on käytettävtyöpaikalla, jolla on kohdassa 2 kuvatut ominaisuudet, se on sjoitettu tasaiselle pohjalle tai laitteen vakaus suhteessa sen kokonaismittoihin ja painoon on varmistetu.

Jotta valtuutetut käytäjat voivat työskennellā turvallisessa ymparistössa, on suositeltavaa pitäa vahimmäisetäisyys (1 m) muista henkilöistä, esineista ja/tai esteista.

VARASTOINTI

Jos laitetta ei käytetä pitkään aikaan, on se varastoitava turvalliseen paikkaan.

Varastointipaikassa on oltava sopiva lamptila ja kosteus, ja laite on suojattava polytla.

Ennen laiteen varastoimista, lauheen poistaminen sailiosta on suositeltavaa.

TEKNISET TIEDOT

AC4504

Jännite / taajuis V/Hz 230 / 50
Nimellsteho kW 0.24
Suurin käytöpaine Bar 8
Melutaso (Dir. 2000'14/CE) dB 58
Akselin pyörmisnopeus Rpm 1420
Sällón tilavuus litraa 4
Saanto (otto / tutto) Vmin 45 / 28
Ympäröviän ilmanlampötila / kosteus	°C/%	5-40 / 5-95
Kokonaispairo Kg 11
Mitat (S x L x K) mm 355x258x290

AC8305

Jännite / taajus V/Hz 230 / 50
Nimellisteho kW 0.35
Suurin käytöpaine Bar 9
Melutaso (Dir. 2000/14/CE) dB 60
Akselin pyörismopeus Rpm 1400
Sälton bilavus litraa 5
Saanto (otto / tucotto) Vmin 83 / 33
Ympäröviän ilmanlampötila / kosteus	°C/%	5 - 40 / 5 - 95
Kokonaispains Kg 14.1
Mitat (S x L x K) mm 435x410x270

AC24050

Jännile / taajus WHz 230 / 50
Nimellsteho kW 1.5
Suurin käytöpaine Bar 9
Melutaso (Dir. 2000/14/CE) dB 72
Akselin pyörismisopeus Rpm 1400
Sälion tllvus litraa 50
Saanto (otto / tuotto) Vmin 240 / 170
Ympärövan ilman lampölä / kosteus	°C/%	5-40/5-95
Kokonaispoino Kg 40.5
Mitat (S x L x K) mm 730x410x730

AC24016

Jännite / taajus V/Hz 230 / 50
Nimellisteho kW 1.5
Suurin käytöpaine Bar 9
Melutaso (Dir. 2000'14/CE) dB 72
Akselin pyörmisnopeus Rpm 1400
Sällön illvus illraa 16
Saanto (otto / tucitto) Vmin 240 / 170
Ympäröviän ilmanlampötila / kosteus	°C/%	5-40 / 5-95
Kokonaispalo Nk 42.5
Mitat (S x L x K) mm 720x510x495

AC10304

Jännite / taajuus V/Hz 230 / 50
Nimellisteho kW 0.55
Suurin käytöpaine Bar 9
Melutaso (Dir. 2000/14/CE) dB 60
Akselin pyörimi snoiseus Rpm 1400
Sällön illavuus illraa 4
Saanto (otto /strument) Vmin 103 / 55
Ympäröviän liiman lampötila / kosteus	°C/%	5 - 40 / 5 - 95
Kokonaispains Kg 17.1
Mitat (S x L x K) mm 405x375x335

AC24080

Jännite / taajus WHz 230 / 50
Nimellsteho kW 1.5
Suurin käytöpaine Bar 9
Melutaso (Dir. 2000/14/CE) dB 72
Akselin pyörmisnopeus Rpm 1400
Sällion ilvauus litraa 80
Saanto (otto / tuotto) Vmin 240 / 170
Ympärövan Ilmanlampölä / kosteus	°C/%	5-40 / 5-95
Kokonaispoino Kg 63.5
Mitat (S x L x K) mm 545x465x1210

AC12810

Jännite / taajuis 1/Hz 230 / 50
Nimellsteho kW 0.75
Suurin käytöplaine Bar 9
Melutaso (Dir. 2000/14/CE) dB 65
Akselin pyörimișnopeus Rpm 1420
Sällön illavuus litraa 10
Saanlo (otto / tuclo) Vmin 128 / 80
Ympäröviän ilmania lmpötila / kosteus	°C/%	5-40 / 5-95
Kokonaispalmo Kg 25.8
Mitat (S x L x K) mm 495x437x459

AC32024

Jännite | tajius V/Hz 230 / 50
Nimellsteho kW 2.2
Suurin käytöpaine Bar 10
Melutaso (Dir. 2000/14/CE) dB 76
Akselin pyörismopeus RPM 1400
Sällön ilvauus illraa 24
Saanto (otto / luotto) Vmin 320 / 230
Ympäröviän ilmanlampötilä / kosteus	°C/%	5 - 40 / 5 - 95
Kokonaispino Kg 54
Mital (S x L x K) mm 800x560x535

AC12824

Jännile / taajus VHz 230 / 50
Nimellsteho KW 0.75
Suurin käytöpaine Bar 9
Melutaso (Dir. 2000/14/CE) dB 65
Akselin pyörismopeus Rpm 1420
Sälioni lllavuus litraa 24
Saanto (otto / tuotto) Vmin 128 / 80
Ympärökan ilmanlmpölä / kosteus	°C/%	5-40/5-95
Kokonaispino Kg 22.0
Mitat (S x L x K) mm 571x280x575

Palveluluokka kaikille malleille: S3 - 20mn ON/ 10mn OFF

PIDATETYT OIKEUDET

Tämän käytöoppaan, "käytö- ja yllapito-ohjeet", oikeudet ovat valmistajan omaisuutt. Mitäan tämän oppaan osaa ei saa jälentaa ja luovuttaa eteenpain (kokonaan tai osittain) milläan kopointitavalla ilman valmistajan kirjallista lupaa. Kaikki noteeratut tavaramerkit kuuluvat omistajille.
