KÄYTTÖOHJE AC12810 Senco

SISÄLLYSLUETTELO FINLaitteessa olevien turvalaitteiden peukalointi, irrottaminen ja/tai poistaminen on ehdottomasti kielletty. Turvalaitteiden tai niiden osien korvaaminen kolmannen osapuolen varaosilla on ehdottomasti kielletty. Kaikkien laitteeseen asennettujen turvalaitteiden moitteeton toiminta on tarkastettava säännöllisesti. Vialliset ja/tai vaurioituneet turvalaitteet onvaihdettava välittömästi. YRITYKSEN TURVALLISUUSVASTAAVA: Tämä on työnantajan nimeämä pätevä insinööri (jos konetta käytetään yrityksessä), joka täyttää ammatilliset vaatimukset turvallisuuden ja terveyden suhteen työpaikalla. SÄHKÖOSIEN HUOLTOINSINÖÖRI: Koulutettu insinööri, jolla on pätevyys suorittaa säätö-, kunnossapito- ja/tai korjaustoimenpiteitä yksinomaan sähkölaitteille. Hän voi suorittaa näitä myös jännitteellisille osille ilman tarvittavia suojauksia noudattaen täysin tätä käyttöohjetta tai toista asiakirjaa, jonka toimittaja on toimittanut laitteen mukana. Hänellä on oltava suojavarusteet. VALMISTAJAN TEKNIIKAN INSIINÖÖRI: Valmistajan ja/ tai valtuutetun jälleenmyyjän valtuuttama pätevä tekniikan insinööri, jolta voidaan pyytää teknistä apua sekä suorittamaan rutiini- ja/tai lisähuoltotoimenpiteet, joita ei ole kuvattu tässä käyttöohjeessa ja jotka edellyttäväterityistä tietämystä laitteesta. Hänellä on oltava suojavarusteet. KÄYTTÄJÄ: 18-vuotias henkilö (yksityinen käyttäjä tai -työntekijä), joka noudattaa käyttömaassa voimassa olevia työturvallisuutta ja työterveyttä koskevia lakeja, voi suorittaa yksinomaan päälle kytkennän, käytön ja laitteen sammuttamisen noudattaen täysin koneessa olevia ohjeita. Hänen täytyy olla varustettu suojaimilla.

MEKAANISTEN- JA ILMALAITTEIDEN

HUOLTOINSINÖÖRI: Koulutettu insinööri, jolla on pätevyys suorittaa yksinomaan mekaanisten- ja ilmalaitteiden säätö-, huolto- ja/tai korjaustoimenpiteitä. Hän voi suorittaa näitä jopa käytöstä poistettujen suojausten kanssa noudattaen täysin tässä käyttöohjeessa tai muussa erityisessä valmistajan yksinomaan toimittamassa asiakirjassa annettuja ohjeita. Hänellä on oltava suojavarusteet. Tämä käyttöohje on tarkoitettu yksinomaan valtuutetuille käyttäjille, jotka on vastuussa laitteen käytöstä ja kunnossapidosta kyseiseen toimintaan tarvittavien ammattitaitojen mukaisesti. Alla olevat symbolit ovat sijoitettu kappaleiden alkuun osoittaen käyttäjän, johon aiheen ohjeet liittyvät. Tämä käyttöohje on tärkeä osa laitetta, ja se on säilytettävä tulevaa käyttöä varten siihen asti, kunnes laite hävitetään. Tämän käyttöohjeen on aina oltava valtuutettujen käyttäjien saatavilla, ja se on sijoitettava turvalliseen paikkaan laitteen lähellä. Ennen laitteen käyttöä valtuutettujen käyttäjien on luettava ja ymmärrettävä tämä käyttöohje kokonaisuudessaan. Tämä käyttö- ja huolto-ohjeet käsittävä käyttöohje on laadittu Konedirektiivin 2006/42/EY mukaan, jotta valtuutettujen käyttäjien on helppo ymmärtää käyttöihjeen sisällöt. Siksi sen on aina oltava sijoitettuna turvallisesti ja näkyville laitteen läheisyyteen.

VAROVENTTIILI: Tämä on sertioitu varoventtiili (kalibroitu 10,5 baariin), joka on asennettu painekatkaisimen alle paineilmalaitteeseen. Sitä käytetään laitteen ylipaineen purkamiseen, kun painekytkin ei toimi mahdollisten toimintahäiriöiden johdosta. Varoventtiilin laukaisu velvoittaa käyttäjän sammuttamaan koneen ja pyytämään huoltoinsinöörien toimia.

PAINEKYTKIN: Tämä on laite (kalibroitu min. 7 baariin ja max. 10 baariin), joka on asennettuna paineilmalaitteeseen. Sitä käytetään koneen automaattikäynnistykseen, kun käyttöpaine laskee alle 7 bar, samoin kuin automaattiseen pysäytykseen, kun käyttöpaine saavuttaa 10 bar.

JÄÄHDYTTIMEN VENTTIILIN KIINTEÄ SUOJAVERKKO: Tämä on muovisesta ritilästä koostuva kiinteä suojus, joka on kiinnitetty ruuveilla kaksisylinterimäisen pumppauslaitteiston pohjaan. Sitä käytetään välttämään vahingollista kosketusta liikkuvan jäähdytyspuhaltimen kanssa.

MUKAUTUVA LÄMPÖKYTKIN : Tämä on sähkölaitteeseen asennettu lämpösuojaus, joka pysäyttää sähkömoottorin virransaannin ylikuormituksen ja/tai oikosulun vuoksi. Palautus voidaan suorittaa vastaavalla painikkeella.

SÄILIÖN PAINEMITTARI: Tämä on koneen säiliöön asennettu mittauslaite. Se näyttää säiliössä vallitsevan paineen.

ULOSTULON PAINEMITTARI: Tämä on mittauslaite, joka on asennettu koneen paineilmalaitteen ilman poistoventtiiliin. Se näyttää lähtöpaineen, jota voidaan säätää oikean paineensäätimen (0 - 10 bar) avulla. Valtuutettujen käyttäjien on suoritettava laitteella vain heidän pätevyytensä mukaisia toimenpiteitä. Ennen toimenpiteiden suorittamista, laitteen valtuutettujen käyttäjien on varmistettava, että heillä on täydet fyysiset ja psyykkiset kyvyt varmistaakseen työturvallisuusolosuhteiden noudattamisen. Valmistaja ei ole vastuussa henkilöille, eläimille ja esineille aiheutuneista vahingoista, jotka johtuvat standardien ja tässä oppaassa kuvattujen ohjeiden noudattamatta jättämisestä. Käyttöohje on toimitettava seuraavalle omistajalle laitteen yhteydessä, jos laite vaihtaa omistajaa. Tämä käyttöohje täyttää lainmukaiset kriteerit sillä hetkellä, kun laitteella käydään kauppaa, eikä sitä voida pitää epäasianmukaisena pelkästään uuden päivityksen vuoksi. Käyttöohjetta voidaan päivittää tarpeen mukaan. Jos käyttöohje katoaa tai kuluu, pyydä valmistajalta tai valtuutetulta jälleenmyyjältä uusikopio, josta ilmenee kannessa mainittu laitteen malli.

FITYÖTURVALLISUUSVARUSTEET TURVAMERKINNÄT Käytetyt turvamerkinnät ovat tarroja, jotka ovat esillä laitteen kyljessä. Merkintöjen tarkoitukset: Vaara: Energianlähde Vaara: Automaattinen käynnistys Vaara: Korkea lämpötila bar

Lue käyttöohjeet huolella Virransyöttö on katkaistava Kuulonsuojaus on pakollinen Turvamerkintöjen pitäminen puhtaana on pakollista, jotta voidaan varmistaa sen hyvä näkyvyys. Koneen turvamerkintöjen poistaminen ja/ tai vahingoittaminen on ehdottomasti kielletty. Valmistajan ja/tai valtuutetun jälleenmyyjän pyynnöstä kuluneet turvasignaalit on vaihdettava. Valtuutetut käyttäjät eivät saa pitää yllään vaatteita tai varusteita, jotka voivat juuttua laitteistoon. Valmistajan ehdottamia työturvallisuusvarusteita on pidettävä. Valtuutettujen käyttäjien on käytettävä valmistajan ehdottamia työturvallisuusvarusteita käsittelytyypin mukaan. MERKKI PAKOLLINEN VA RUSTE MILLOIN KÄYTETÄÄN? Käsien suojaaminen (Kuumalta suojaavat käsineet) Jos huoltoa vaaditaan välittömästi, eikä sähkömoottorilla ja pumppauslaitteella on aikaa jäähtyä. Kuulon suojaus (Kuulosuojaimet) Kaikkien tuotannon vaiheiden aikana Jalkojen suojaus (Turvakengät/- jalkineet) Laitteen kuljetuksen aikana. TAPATURMAT Valtuutettujen käyttäjien on oltava tietoisia siitä, että vaikka valmistaja on ryhtynyt kaikkiin mahdollisiin varotoimenpiteisiin koneen turvallisuuden takaamiseksi, on edelleen olemassa pieni riski tapaturmille.

RISKIT Palovammariski vahingollisessa kosketuksessa kaksisylinterimäiseen pumppauslaitteistoon ja sähkömoottoriin. TAPATURMILLE ALTISTUMISEN YLEISYYS Matala. Riskeille, jotka eivät ole ennakoitavissa, voi altistua käyttäjän suorittaessa vapaaehtoisesti väärän tai kielletyn toimenpiteen. TAPATURMIEN SEURAUKSET Lieviä vaurioita (parantuvat usein). TAPATURMIEN EHKÄISY Turvamerkinnät , turvavarusteiden käyttövelvoite ja/tai odota, kunnes laite on jäähtynyt.

Teollisuus-, käsityö- ja siviilisektori. KÄYTTÖ- PAIKKA Sisä - tai ulkokäyttöön (edellyttäen, että se ei ole alttiina ilmansaasteille). Riittävän valaistu, ilmastoitu tila, ilman lämpötilan ja kosteuden arvojen ollessa kohdan 2 mukaisia, samalla noudattaen käyttömaassa voimassa olevia työpaikkojen turvallisuutta ja terveyttä koskevia säännöksiä. Koneen on tukeuduttava sen alustaan varmistaen sen vakauden suhteessa sen painoon ja kokonaismittoihin. VAROITUS Laite on pidettävä lasten ulottumattomissa. ENNAKOITU

HDE Ilmakompressio (ilman öljyä), joka soveltuu ilmatyökalujen käyttämiseen voimassa olevien määräysten mukaisesti. (esim. puhallus-, täyttö-, pesu-, maalaustai hiekkapuhalluspistoolit; ruuvit; pistehitsaajat, niitit tai rasvat). SOVELTUVAT

Valtuutettu käyttäjä, joka täyttää kohdassa 5 kuvatut ammatilliset vaatimukset.

FI1. Kytke laite verkkovirtaan liittämällä pistoke oikenlaiseen pistorasiaan

2. Kytke laite päälle kääntämällä “ON-OFF” -kytkin

asentoon “ON (I)” (kone toimii, kunnes 10 baarin käyttöpaine saavutetaan, jolloin se sammuu automaattisesti);

3. Säädä ulostulon painetta säätimellä työkalun

ja käsittelytyypin mukaisesti. Tarkista paine painemittarista;

KÄYNNISTYSTÄ EDELTÄVÄT TARKISTUKSET

Ennen koneen käynnistämistä, valtuutettujen käyttäjien on suoritettava seuraavat tarkistukset.

LAITTEEN KÄYNNISTÄMINEN

Valtuutetut käyttäjät voivat kytkeä laitteen päälle vasta, kun he ovat suorittaneet kohdassa 23 kuvatut tarkastukset. Ennen laitteen käyttöä valtuutettujen käyttäjien on luettava ja ymmärrettävä tämä käyttöohje kokonaisuudessaan. Käytön aikana on tarkistettava, että valtuuttamattomat henkilöt eivät pääse laitteen lähelle. Valtuutetut käyttäjät eivät saa jättää laitetta vartioimatta toiminta- ja ylläpitotoimenpiteiden aikana. Riski saada palovammoja vahingossa joutuessaan kosketuksiin pumppauslaitteistoon ja sähköiseen moottoriin. Varoitus! Vähäinen riski. Valmistaja kieltää kaiken vastuun henkilöille, eläimille ja esineille aiheutuneista vahingoista, jotka johtuvat tässä käyttöohjeessa kuvattujen standardien ja varoitusten noudattamatta jättämisestä. Valmistaja kieltää kaiken vastuun käsittelyn lopputuloksesta, koska se riippuu yksinomaan käytetyn työkalun tyypistä ja valtuutettujen käyttäjien ammattitaitoista. Laitteen käyttö on ehdottomasti kielletty ympäristöissä, joissa on mahdollisesti räjähtäviä aineita ja/tai jos läheisyydessä on palavia pölyjä (esim. puupölyt, jauhot, sokerit ja rehut).

Virtalähde (sähköjohto)

Ulostulon paineensäädin

Säiliön painemittari

Tämä laite on suunniteltu ja valmistettu yksinomaan kohdassa 9 kuvattuun käyttötarkoitukseen, joten kaikki muu käyttö on ehdottomasti kiellettyä, jotta voidaan varmistaa valtuutettujen käyttäjien turvallisuus ja laitteen tehokkuus. Käyttörajoitukset: laitteen väärinkäyttö (= käyttö, joka poikkeaa kohdan 9 mukaisesta käytöstä) on ehdottomasti kielletty. Laitteen pitäminen lasten ulottumattomissa on ehdotonta. Käytön aikana on tarkistettava, että valtuuttamattomat ihmiset eivät pääse laitteen lähelle. Putkien, varusteiden ja työkalujen, jotka eivät ole sopivia ja/tai jotka eivät ole voimassa olevien määräysten mukaisia, on ehdottomasti kielletty. Laitteen nostaminen nosturilla ja/tai trukilla on ehdottomasti kielletty. Paineilman ohjaaminen henkilöitä, eläimiä ja esineitä kohti on ehdottomasti kielletty. Laitteen käyttö henkilöiden, eläinten ja esineiden kuljettamiseen ja/tai nostamiseen on ehdottomasti kielletty. Laitteen päälle nouseminen on ehdottomasti kielletty. Laitteen vetäminen millä tahansa tavalla ja/tai ajoneuvolla on ehdottomasti kielletty. Laitteen liikuttaminen ylös- ja/tai alaspäin rinteillä, joiden maanpinta on vaarallista, on ehdottomasti kielletty. Riski saada palovammoja vahingossa joutuessaan kosketuksiin pumppauslaitteistoon ja sähköiseen moottoriin. Varoitus! Vähäinen riski.

1. Varmista, ettei koneen lähellä ole valtuuttamattomiahenkilöitä

2. Varmista, että turvalatteet ovat kiinni, asennettu kunnolla ja

3. Varmista, että kone on paikoillaan.

4. Varmista, että “ON-OFF” -kytkin tai -valitsin on asennossa

5. Varmista, että lauhdeventtiili on kiinni.

6. Käytä pakollisia työturvallisuusvarusteita.

7. Varmista, että olet lukenut ja ymmärtänyt käyttö- ja huolto-

ohjeet kokonaisuudessaan. Ulostulon paineensäätimen säätäminen on kielletty puhalluksen jälkeen kalvon vaurioitumisen välttämiseksi.

4. Liitä laite ilmaputken jatkeeseen;

5. Kytke ilmaputken jatke ilman poistohanaan;

Ilmaputken lisäosien, liitososien ja työkalujen, jotka eivät ole sopivia ja/tai jotka eivät ole voimassa olevien määräysten mukaisia, käyttö on ehdottomasti kielletty. Valmistajan toimittamiin ohjeisiin soveltuvien ilmaputkien jatkeiden, varusteiden ja työkalujen käyttö on pakollista.

6. Effectuer la mise à niveau (la machine redémarre

Suorita toimenpide (laite käynnistyy automaattisesti uudelleen, kun käyttöpaine laskee alle 7 baariin);

7. Kun toimenpide on päättynyt, katkaiselaitteesta virta

kohdan 25 mukaisesti.

Laite voidaan kytkeä sähköverkkoon kiinnittämällä pistoke pistorasiaan.

PALAUTETTAVAN LÄMPÖKYTKIMEN

PALAUTTAMINEN Jos koneen sähkökeskuksessa tapahtuu virran ylikuormitus ja/tai oikosulku, palautettava lämpökytkin laukeaa pysäyttäen moottorin. Palauta lämpökytkin alkuasentoon seuraavasti:

3. Odota muutama minuutti ennen laitteen käynnistämistä

Jos laite ei käynnisty toimenpiteistä huolimatta, käyttäjän on haettava huoltomiesten ja/tai valtuutetun jälleenmyyjän apua. LAITTEEN SAMMUTTAMINEN Sammuta laite käytön jälkeen seuraavien ohjeiden mukaisesti: bar

2. Irrota laite virtalähteestä irrottamalla pistoke pistorasiasta;

3. Irroita laite ilmaputken jatkeesta;

4. Irrota ilmaputken jatke laitteen ilmahanasta;

5. Tyhjennä lauhde säiliöstä, jos työskentely päättyy.

Verkkovirta, johon laite on kytketty, on oltava voimassa olevan lainsäädännön mukainen, ja sen on täytettävä kohdassa 2 mainitut tekniset ominaisuudet, ja sen on oltava varustettu asianmukaisella maadoituksella. Kaikkien käytettyjen liitäntöjen sähkömateriaalien on oltava käytön mukaisia, niillä on oltava “CE” merkintä, jos matalajännitedirektiivi 2006/95/EY koskee niitä ja noudataa laitteen käyttömaassa voimassa olevia lakeja. Edellä kuvattujen varoitusten laiminlyöminen voi aiheuttaa korjaamattomia vaurioita laitteen sähkölaitteille ja takuun purkautumisen. Valmistaja kieltää kaiken vastuun laitteen vioista ja/tai toimintahäiriöistä, jotka johtuvat jännitteen äkillisistä muutoksista, jotka ylittävät jakeluyksikön ennakoidut toleranssit (jännite ± 10% - taajuus ± 2%). Tarvittaessa kone on kytkettävä yksinomaan generaattoreihin, joiden teho on suurempi kuin asennettu sähköteho absorptiohuipun tukemiseksi alussa. Ilmaputken jatkeiden, liitososien ja työkalujen, jotka eivät ole sopivia ja/tai jotka eivät ole voimassa olevien määräysten mukaisia, käyttö on ehdottom asti kielle tty. Ilmaputken jatkeiden, varusteiden ja työkalujen käyttö, jotka noudattavat valmistajan toimittamia käyttö- ja huolto-ohjeita, on pakollista. Valmistaja kieltää kaiken vastuun henkilöihin, eläimiin ja esineisiin kohdistuvista vahingoista, jos edellä mainittuja varoituksia ei ole noudatettu.

Liitä työkalut ilmaputken jatkeeseen;

Liitä ilmaputki laitteen ilmahanaan.

Laite voidaan sammuttaa painamalla “ONOFF” -kytkin asentoon ”OFF (0)”. Välittömien vaarojen välttämiseksi käyttäjien on suoritettava seuraavat toimenpiteet:

1. Paina “ON-OFF” -kytkin asentoon “OFF (0)” oikeaan aikaan;

2. Informoi yrityksen turvallisuuspäällikköä hätätilanteesta

välittömästi (jos laitetta käytetään yrityksessä).

LAITTEEN KÄYNNISTYS HÄTÄPYSÄYTYKSEN JÄLKEEN Vain ja yksinomaan vaarojen eliminoimisen jälkeen ja kun olet huolellisesti arvioinut, että ne eivät ole aiheuttaneet laitteelle vaurioita ja/ tai poikkeavuuksia, kytke laite päälle turvallisuuspäällikön suostumuksella (jos laitetta käytetään yrityksessä) kohdan 24 ohjeiden mukaisesti. bar

Valtuutettujen käyttäjien on suoritettava yksinomaan oman pätevyytensä mukaisia töitä yrityksen turvallisuuspäällikön suostumuksella (jos laitetta käytetään yrityksessä). Valtuutetut käyttäjät eivät saa jättää laitetta vartioimatta sen käytön ja huoltotoimenpiteiden aikana. RUTIINIHUOLTO Sisältää kaikki toimenpiteet, jotka suoritetaan laitteen asianmukaisen käytön ja käyttöolosuhteiden ylläpitämiseksi valtuutetun huoltomiehen suorittamana (säädöt,silmämääräiset tarkastukset, ilmansuodattimien puhdistaminen jne.) säännöllisin väliajoin. bar

Ennen kuin suoritat koneelle minkään tyyppisiä huolto- ja/tai säätötoimenpiteitä, tyhjennä säiliö (nollaa paine), irrota virtalähde ja varmista, että kone on pysähtynyt, eikä sitä voida kytkeä päälle (“ON-OFF”-kytkin asennossa ‘’OFF (0)”) ja että virtajohto on irrotettu pistorasiasta ja sijoitettu koneen lähelle. bar

FILISÄHUOLTOTOIMENPITEET Lisätoimenpiteet sisältävät kaikki toimet, jotka suoritetaan koneen asianmukaisen käytön ja käyttöolosuhteiden ylläpitämiseksi (säädöt, vaihdot jne.). Nämä toimenpiteet suorittaa yksinomaan valmistajan insinöörit vaadituin aikavälien tai vikaantumisen tai kulumisen johdosta.

Turvalaitteet Varmista, että turvalatteet ovat kiinni, asennettu kunnolla ja että ne toimivat Virtajohto ja pistoke Kulumien silmämääräinen tarkistus Säiliö Työskentelyn lopussa kallista laitetta ja tyhjennä säiliöstä lauhde avaamalla lauhdeventtiili. JOKA VIIKKO Renkaat Rengaspainekontrolli. Jos tarpeellista, täytä paineilmalla maks. 2,5 baariin. No. 2 ilmasuodattimet, taka- ja etuosa Kierrä ruuvi irti; Poista kansi; Pura suodatin; ja puhdista se ilmalla; Laita kansi takaisin paikoilleen kunnolla.

ESIINTYY KIRKASTA VETTÄ PURKAMINEN Kun kone puretaan, noudata voimassa olevia määräyksiä. Erittele laitteen osat eri rakennusmateriaalien (muovi, kupari, rauta jne.) mukaan.

Mahdollisista huoltotoimenpiteistä on kysyttävä valtuutetun jälleenmyyjän valmistajalta, joka antaa teknistä tukea. Valtuutettujen toimijoiden on suoritettava yksinomaan erityisosaamisensa mukaiset toiminnot yrityksen turvallisuuspäällikön suostumuksella (jos laitetta käytetään yhtiössä).

Laite ei käynnisty tai pysähtyy eikä käynnisty uudelleen. Virtalähteen puute

1. Varmista, että “ONOFF

” kytkin on “ON (I)”- asennossa;

2. Tarkista, että virtajo-

hdon pistoke toimii ja että se on kunnolla kiinni pistorasiassa;

3. Tarkista, että mahdol-

linen käytetty jatke ja virtalähde toimii;

päävirtakytkin toimii ja että se on asennossa “ON (I)”. Palautettavan lämpökytkimen laukaisu virran ylikuormituksen ja/tai oikosulun vuoksi. Noudata kohdassa 26 kuvattua menettelyä. Laite käynnistyy usein ilman työkalujen käyttämistä Vuotoja ilmaputkesta, työkalusta tai pneumaattisista osista.

1. Tarkista, että paineil-

malaitteet eivät ole vaurioituneet;

2. Tarkista ilmaputken

ja työkalun eheys ja liitännät. Laitteesta ei tule ilma Säiliötä ei ole paineistettu. Kytke kone päälle ja odota, kunnes säiliö on paineistettu tarkistamalla paine painemittarista. Ulostulon paineen väärä asetus Tarkista, että pain- emittarin ilmoittama arvo on ulostulossa suurempi kuin 0 (nolla) bar. Laitteesta ei tule ilma Laite on vahingoittunut. Tarkista työkalun eheys ja tehokkuus Paineen aleneminen säiliössä. Vuodot ilmaputkesta, laitteesta tai pneumaattisista osista.

3. Varmista, että ilmaput-

ken ja laitteen liitännät ovat kunnolla kiinni.

4. Varmista, että lauhde-

venttiili on kiinni. Varoventtiilin vuotaminen Viallinen paineensäädin Ota yhteyttä valtuutettuun jälleenmyyjään. Ilmavuoto paineensäätimen venttiilistä sammutetussa laitteessa Tarkista venttiilin puhtaus ja eheys. Laite tärisee ja/ tai on todella äänekäs. Mekaaninen vaurio. Uudelleenkäynn- istyminen ja matala saanto. Likaiset ilma- suodattimet.. Puhdista suodattimet. bar

Seuraava taulukko esittää erilaisia tilanteita, joita voi ilmetä laitteen käytön aikana.

FIVARAOSAT Alkuperäiset varaosat mahdollisiin huoltotoimenpiteisiin on pyydettävä valmistajalta tai valtuutetulta jälleenmyyjältä. Koneen osien korvaaminen kolmannen osapuolen varaosilla on ehdottomasti kielletty.

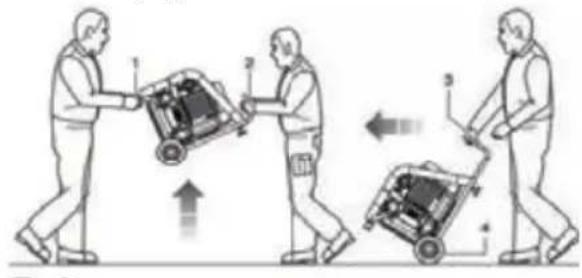

LAITTEEN KULJETUS JA KÄSITTELYT

Kaksi henkilöä voi kuljettaa laitetta tarttumalla sen jalkaan ja kahvaan. Yksi henkilö voi siirtää laitetta kahvan ja pyörän avulla. PAKETOINTI PAKETOINTI Valmistaja on pakannut laitteen pahvilaatikkoon, joka on varustettu kahdella kahvalla ja sisältää No. 1 kuivakompressorin ja No. 1 käyttö- ja huolto-ohjeet. PAKETIN AVAAMINEN Kun pakkaus on sijoitettu tasaiselle lattialle, jolla varmistetaan sen vakaus, poista laite pakkauksesta noudattaen kohdan 12 ohjeita. VARASTOINTI Jos laitetta ei käytetä pitkään aikaan, on se varastoitava turvalliseen paikkaan. Varastointipaikassa on oltava sopiva lämpötila ja kosteus, ja laite on suojattava pölyltä. Ennen laitteen varastoimista, lauhteen poistaminen säiliöstä on suositeltavaa. Pakkausta suositellaan hävitettäväksi erityyppisten materiaalien mukaisesti, noudattaen täysin maassa voimassa olevia lakeja. Kahden henkilön on siirrettävä laitetta käyttöohjeen mukaisesti, jotta vältyttäisiin erilaisilta ergonomisilta ongelmilta, kuten selkäranka- ja lannevammoilta. Jotta valtuutetut käyttäjät voivat työskennellä turvallisessa ympäristössä, on suositeltavaa pitää vähimmäisetäisyys (1 m) muista henkilöistä, esineistä ja/tai esteistä. SIJOITUS Laitetta on käytettävä työpaikalla, jolla on kohdassa 2 kuvatut ominaisuudet, se on sijoitettu tasaiselle pohjalle tai laitteen vakaus suhteessa sen kokonaismittoihin ja painoon on varmistettu. bar

FIAC4504 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 0.24 Suurin käyttöpaine Bar 8 Melutaso (Dir. 2000/14/CE) dB 58 Akselin pyörimisnopeus Rpm 1420 Säiliön tilavuus litraa 4 Saanto (otto / tuotto) Vmin 45 / 28 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 11 Mitat (S x L x K) mm 355x258x290 AC24016 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 1.5 Suurin käyttöpaine Bar 9 Melutaso (Dir. 2000/14/CE) dB 72 Akselin pyörimisnopeus Rpm 1400 Säiliön tilavuus litraa 16 Saanto (otto / tuotto) Vmin 240 / 170 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 42.5 Mitat (S x L x K) mm 720x510x495 AC12810 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 0.75 Suurin käyttöpaine Bar 9 Melutaso (Dir. 2000/14/CE) dB 65 Akselin pyörimisnopeus Rpm 1420 Säiliön tilavuus litraa 10 Saanto (otto / tuotto) Vmin 128 / 80 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 25.8 Mitat (S x L x K) mm 495x437x459 AC10304 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 0.55 Suurin käyttöpaine Bar 9 Melutaso (Dir. 2000/14/CE) dB 60 Akselin pyörimisnopeus Rpm 1400 Säiliön tilavuus litraa 4 Saanto (otto / tuotto) Vmin 103 / 55 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 17.1 Mitat (S x L x K) mm 405x375x335 AC32024 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 2.2 Suurin käyttöpaine Bar 10 Melutaso (Dir. 2000/14/CE) dB 78 Akselin pyörimisnopeus Rpm 1400 Säiliön tilavuus litraa 24 Saanto (otto / tuotto) Vmin 320 / 230 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 54 Mitat (S x L x K) mm 800x560x535 AC24080 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 1.5 Suurin käyttöpaine Bar 9 Melutaso (Dir. 2000/14/CE) dB 72 Akselin pyörimisnopeus Rpm 1400 Säiliön tilavuus litraa 80 Saanto (otto / tuotto) Vmin 240 / 170 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 63.5 Mitat (S x L x K) mm 545x465x1210 AC12824 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 0.75 Suurin käyttöpaine Bar 9 Melutaso (Dir. 2000/14/CE) dB 65 Akselin pyörimisnopeus Rpm 1420 Säiliön tilavuus litraa 24 Saanto (otto / tuotto) Vmin 128 / 80 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 22.0 Mitat (S x L x K) mm 571x280x575 AC24050 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 1.5 Suurin käyttöpaine Bar 9 Melutaso (Dir. 2000/14/CE) dB 72 Akselin pyörimisnopeus Rpm 1400 Säiliön tilavuus litraa 50 Saanto (otto / tuotto) Vmin 240 / 170 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 40.5 Mitat (S x L x K) mm 730x410x730 AC8305 Jännite / taajuus V/Hz 230 / 50 Nimellisteho kW 0.35 Suurin käyttöpaine Bar 9 Melutaso (Dir. 2000/14/CE) dB 60 Akselin pyörimisnopeus Rpm 1400 Säiliön tilavuus litraa 5 Saanto (otto / tuotto) Vmin 83 / 33 Ympäröivän ilman lämpötila / kosteus °C/%

Kokonaispaino Kg 14.1 Mitat (S x L x K) mm 435x410x270 TEKNISET TIEDOT Tämän käyttöoppaan, ”käyttö- ja ylläpito-ohjeet”, oikeudet ovat valmistajan omaisuutta. Mitään tämän oppaan osaa ei saa jäljentää ja luovuttaa eteenpäin (kokonaan tai osittain) millään kopiointitavalla ilman valmistajan kirjallista lupaa. Kaikki noteeratut tavaramerkit kuuluvat omistajille.

Palveluluokka kaikille malleille: S3 - 20mn ON/ 10mn OFF
