AC12810 - Kompresor Senco - Tasuta kasutusjuhend

Toote tüüp	Õlivaba õhukompressor
Bränd	Senco
Mudel	AC12810
Toitepinge	230 V / 50 Hz
Nimivõimsus	0,75 kW
Maksimaalne töörõhk	9 bar
Paagi maht	10 liitrit
Tootlikkus (imev / väljuv)	128 / 80 L/min
Helirõhutase	65 dB(A)
Mootori pöörlemiskiirus	1420 p/min
Tööklass	S3 (20 min SEES / 10 min VÄLJAS)
Kasutustemperatuuri vahemik	5 °C kuni 40 °C
Keskkonna niiskus	5 % kuni 95 %
Kogukaal	25,8 kg
Mõõtmed (L × l × k)	495 × 437 × 459 mm
Ohutusseadmed	Ohutusventiil (10,5 bar), rõhulüliti (7-10 bar), kaitsevõre, termolüliti
Kasutusotstarve	Õhu kokkusurumine pneumaatilistele tööriistadele (puhumine, täitmine, värvimine, kruvimine jne)
Regulaarne hooldus	Kondensaadi igapäevane tühjendamine, õhufiltrite iganädalane puhastamine, ohutusseadmete kontroll
Varuosad	Kasutada ainult Senco originaalvaruosi
Garantii	Tootja garantii (vt deklaratsiooni)
Kaasas olevad tarvikud	Kasutus- ja hooldusjuhend

Korduma kippuvad küsimused - AC12810 Senco

Kuidas käivitada Senco AC12810 kompressorit?

Veenduge, et lüliti on asendis OFF (0), ühendage pistik sobivasse pistikupessa, seejärel lülitage ON (I). Masin töötab kuni 10 bar ja peatub automaatselt. Reguleerige väljundrõhku regulaatoriga.

Kuidas kompressorit ohutult peatada?

Vajutage lüliti ON-OFF asendisse OFF (0), ühendage toitejuhe lahti, seejärel tühjendage paagi kondensaat tsükli lõpus.

Mida teha hädaolukorras?

Viige lüliti kohe asendisse OFF (0). Ühendage masin vooluvõrgust ja teavitage ohutusjuhti (kui kasutatakse ettevõttes). Pärast põhjuse kõrvaldamist käivitage tavapäraselt.

Kuidas tühjendada paagi kondensaat?

Kallutage masin põrandale ja avage tühjendusklapp töötsükli lõpus. Tehke seda iga päev, et vältida liigset niiskust.

Miks masin ei käivitu?

Kontrollige, kas lüliti on asendis ON (I), pistik on korralikult ühendatud ja pistikupesa töötab. Kui termokaitselüliti on rakendunud, vajutage mõne minuti pärast lähtestusnuppu.

Kuidas puhastada õhufiltreid?

Keerake kate lahti, eemaldage filter, puhastage suruõhuga, seejärel pange tagasi. Vahetage filter ilmse kulumise korral. Tehke seda iga nädal.

Mida teha, kui ohutusventiil rakendub?

Ohutusventiil (kalibreeritud 10,5 bar) laseb ülerõhu välja. Lülitage masin kohe välja ja pöörduge volitatud tehniku poole. Ärge kunagi seda ise käsitsege.

Millist õli kasutada?

See kompressor on õlivaba: pumbagrupp ei vaja õli. Õli ei ole vaja lisada ega vahetada.

Kas tohib kasutada pikendusjuhtmeid?

Jah, kuid need peavad olema sobivad, heas korras ja vastavuses eeskirjadega. Kasutage piisava ristlõikega pikendusjuhtmeid pingelanguste vältimiseks.

Kuidas kompressorit ohutult transportida?

Ühendage masin vooluvõrgust ja tühjendage paak. Kasutage käepidet ja rattaid liikumiseks tasasel pinnal. Kallakutel kasutage kahte operaatorit ja järgige käsitsi teisaldamise juhiseid.

KASUTUSJUHEND AC12810 Senco

Rakendatud ohutusseadmed....167

Ohutusmärgistus 168

MASINA KASUTAMINE....168

Kasutamise eesmärk....168

Kasutuspiirangud....169

Juhtimisseadmed....169

Kontrollib enne sisselülitamist 169

Masina sisselülitamine....169

Masina väljalülitamine 170

Taastatava termokaitse väljalülitamine 170

ÜHENDUSED....170

Elektrilised ühendused 170

Õhutoru (pikenduse) ja tööriistade ühendamine.... 170

HÄDASEISKAMINE....170

Hädaseiskamine 170

Sisselülitamine pärast hädaseiskamist.... 170

HOOLDUS....171

„Väljalülitatud masina” olek.... 171

Rutiinne hooldus....171

Täiendav hooldus 171

Hävitamine....171

Viga - Põhjused - Törkeotsing 171

Varuosad 172

PAKKIMINE 172

Masina transport ja käitlemine.... 172

Pakkimine 172

Lahtipakkimine....172

Positsioneerimine 172

Hoiustamine....172

TEHNILISED ANDMED 173

KAITSTUD ÖIGUS....173

VASTAVUSDEKLARATSIOON....199

PIIRATUD GARANTII 202

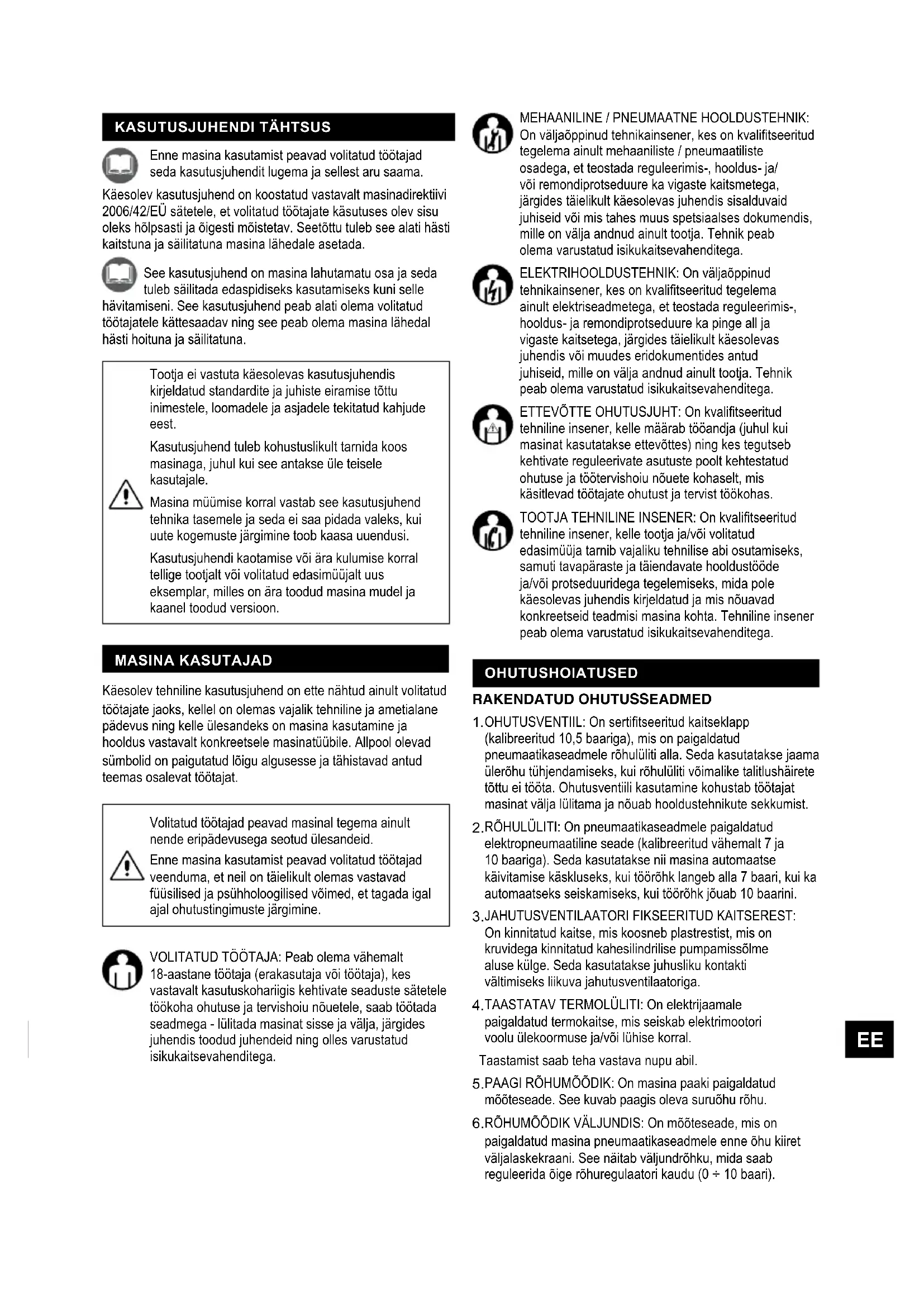

KASUTUSJUHENDI TÄHTSUS

Enne masina kasutamist peavad volitatud töötajad seda kasutusjuhendit lugema ja sellest aru saama.

Käesolev kasutusjuhend on koostatud vastavalt masinadirektiivi 2006/42/EÜ sätetele, et volitatud töötajate käsutuses olev sisu oleks hölpsasti ja õigesti mõistetav. Seetõttu tuleb see alati hästi kaitstuna ja säilitatuna masina lähedale asetada.

See kasutusjuhend on masina lahutamatu osa ja seda tuleb säilitada edaspidiseks kasutamiseks kuni selle

hävitamiseni. See kasutusjuhend peab alati olema volitatud töötajatele kättesaadav ning see peab olema masina lähedal hästi hoituna ja säilitatuna.

Tootja ei vastuta käesolevas kasutusjuhendis kirjeldatud standardite ja juhiste eiramise töttu inimestele, loomadele ja asjadele tekitatud kahjude eest.

Kasutusjuhend tuleb kohustuslikult tarnida koos masinaga, juhul kui see antakse üle teisele kasutajale.

Masina müümise korral vastab see kasutusjuhend tehnika tasemele ja seda ei saa pidada valeks, kui uute kogemuste järgimine toob kaasa uuendusi.

Kasutusjuhendi kaotamise või ära kulumise korral tellige tootjalt või volitatud edasimüüjalt uus eksemplar, milles on ära toodud masina mudel ja kaanel toodud versioon.

MASINA KASUTAJAD

Käesolev tehniline kasutusjuhend on ette nähtud ainult volitatud töötajate jaoks, kellel on olemas vajalik tehniline ja ametialane pädevus ning kelle ülesandeks on masina kasutamine ja hooldus vastavalt konkreetsele masinatüübile. Allpool olevad sümbolid on paigutatud lõigu algusesse ja tähistavad antud teemas osalevat töötajat.

Volitatud töötajad peavad masinal tegema ainult nende eripädevusega seotud ülesandeid.

Enne masina kasutamist peavad volitatud töötajad veenduma, et neil on täielikult olemas vastavad füüsilised ja psühholoogilised võimed, et tagada igal ajal ohutustingimuste järgimine.

VOLITATUD TÖÖTAJA: Peab olema vähemalt 18-aastane töötaja (erakasutaja või töötaja), kes vastavalt kasutuskohariigis kehtivate seaduste sätetele töökoha ohutuse ja tervishoiu nõuetele, saab töötada seadmega - lülitada masinat sisse ja välja, järgides juhendis toodud juhendeid ning olles varustatud isikukaitsevahenditega.

MEHAANILINE / PNEUMAATNE HOOLDUSTEHNIK: On väljaöppinud tehnikainsener, kes on kvalifitseeritud tegelema ainult mehaaniliste / pneumaatiliste osadega, et teostada reguleerimis-, hooldus- ja/ või remondiprotseduure ka vigaste kaitsmetega, järgides täielikult käesolevas juhendis sisalduvaid juhiseid või mis tahes muus spetsiaalses dokumendis, mille on välja andnud ainult tootja. Tehnik peab olema varustatud isikukaitsevahenditega.

ELEKTRIHOOLDUSTEHNIK: On väljaöppinud tehnikainsener, kes on kvalifitseeritud tegelema ainult elektriseadmetega, et teostada reguleerimis-, hooldus- ja remondiprotseduure ka pinge all ja vigaste kaitsetega, järgides täielikult käesolevas juhendis või muudes eridokumentides antud juhiseid, mille on välja andnud ainult tootja. Tehnik peab olema varustatud isikukaitsevahenditega.

ETTEVÖTTE OHUTUSJUHT: On kvalifitseeritud tehniline insener, kelle määrab tööandja (juhul kui masinat kasutatakse ettevöttes) ning kes tegutseb kehtivate reguleerivate asutuste poolt kehtestatud ohutuse ja töötervishoiu nõuete kohaselt, mis käsitlevad töötajate ohutust ja tervist töökohas.

TOOTJA TEHNILINE INSENER: On kvalifitseeritud tehniline insener, kelle tootja ja/või volitatud edasimüüja tarnib vajaliku tehnilise abi osutamiseks, samuti tavapäraste ja täiendavate hooldustööde ja/või protseduuridega tegelemiseks, mida pole käesolevas juhendis kirjeldatud ja mis nõuavad konkreetseid teadmisi masina kohta. Tehniline insener peab olema varustatud isikukaitsevahenditega.

OHUTUSHOIATUSED

RAKENDATUD OHUTUSSEADMED

1. OHUTUSVENTIIL: On sertifitseeritud kaitseklapp (kalibreeritud 10,5 baariga), mis on paigaldatud pneumaatikaseadmele rõhulülii alla. Seda kasutatakse jaama ülerõhu tühjendamiseks, kui rõhulülii võimalike talitlushäirete töttu ei tööta. Ohutusventiili kasutamine kohustab töötajat masinat välja lülitama ja nõuab hooldustehnikute sekkumist.
2. RÖHULÜLITI: On pneumaatikaseadmele paigaldatud elektropneumaatiline seade (kalibreeritud vähemalt 7 ja 10 baariga). Seda kasutatakse nii masina automaatse käivitamise käskluseks, kui töörõhk langeb alla 7 baari, kui ka automaatseks seiskamiseks, kui töörõhk jõuab 10 baarini.
   3.JAHUTUSVENTILAATORI FIKSEERITUD KAITSEREST: On kinnitatud kaitse, mis koosneb plastrestist, mis on kruvidega kinnitatud kahesilindrilise pumpamissõlme aluse külge. Seda kasutatakse juhusliku kontakti vältimiseks liikuva jahutusventilaatoriga.
3. TAASTATAV TERMOLÜLITI: On elektrijaamale paigaldatud termokaitse, mis seiskab elektrimootori voolu ülekoormuse ja/või lühise korral.

Taastamist saab teha vastava nupu abil.

5.PAAGI RÕHUMÕÕDIK: On masina paaki paigaldatud mõõteseade. See kuvab paagis oleva suruõhu rõhu.
6. RÖHUMÖÖDIK VÄLJUNDIS: On mööteseade, mis on paigaldatud masina pneumatikaseadmele enne öhu kiiret väljalaskekraani. See näitab väljundröhku, mida saab reguleerida öige röhuregulaatori kaudu (0 ÷ 10 baari).

Seadmes oleva turvaseadme omavoline muutmine, lahtiühendamine ja/või eemaldamine on rangelt keelatud.

Mis tahes ohutusseadise või selle osa asendamine mitte originaalvaruosadega on rangelt keelatud.

Kõigi masinasse paigaldatud ohutusseadmete korrektset toimimist on kohustuslik pidevalt kontrollida.

Töötavate ja/või kahjustunud turvaseadmete kohene asendamine on kohustuslik.

OHUTUSMÄRGISTUS

Kasutatav ohutusmärk on tähistatud kleepsuga, mis on paigaldatud masina välisküljele.

Märgistuste tähendus:

Oht:
Toiteallikas

Oht:
Automaatne käivitamine

Toiteallika lahti ühendamine on kohustuslik

Kuulmise kaitsmine on kohustuslik

Nende hea nähtavuse tagamiseks on ohutusmärgistus hädavajalik.

Masinale paigaldatud ohutusmärgistuste eemaldamine ja/või kahjustamine on absoluutselt keelatud.

Kulunud ohutusmärgistused on kohustuslik välja vahetada, küsides neid tootjalt ja/või volitatud edasimüüjalt.

ISIKUKAITSEVAHEND (IKV)

Volitatud töötajad ei tohi kanda riideid ja tarvikuid, mis vöivad masinasse takerduda.

Tootja ettenähtud IKV-d on kohustuslik kasutada.

Volitatud töötajad peavad kohustuslikult kasutama tööriistade valmistajate poolt ette nähtud IKV-d vastavalt töötlemise tüübile.

MÄR-GISTUS	KOHUSTUSLIK IKV K	ASUTAMINE
	Kätekaitsmed (Südant kaitsvad kindad)	Juhul kui on vaja hooldustöid, ootamata elektrimootori ja kahesilindrilise pumbaelemendi jahtumist.
[ЭYAZ]	Kuulmiskaitsmed (Kõrvatropid)	Kõigi töötlemisetappide ajal.
	Jalakaitsmed (tugevdatud kaanega jalatsid)	Masina transpordi ajal.

JÄÄKRISKID

Volitatud töötajad peavad teadma, et kuigi tootja on masina ohutuks muutmiseks võtnud kõik võimalikud tehnilised ettevaatusabinõud, on siiski võimalik jääkrisk.

JÄÄKRISK	Põlemisoht juhusliku kokkupuute korral kahesilindrilise pumbasõlme ja elektrimootoriga.
KOKKU-PUUTE SAGEDUS	Madal ja juhuslik. Kokkupuude võib juhtuda, kui kasutaja otsustab vabatahtlikult teha valesid toiminguid, mis on keelatud ja mida ei saa põhjuseta ette näha.
KAHJU ASJA-KOHASUS	Kerged kahjustused (tavaliselt muutuvad).
KAHJU AS-JAKOHASUS	Ohutusmärgistused. Isikukaitsevahendite kasutamise kohustus ja/või oodake, kuni masin on jahtunud.

MASINA KASUTAMINE

KASUTAMISE EESMÄRK

KASUTUS-VALDKOND	Tööstus- ja tsiviilsektor.
KASUTUS-KOHT	Sise- või välistingimustes (tingimusel et see ei pea taluma keskkonna mõjusid) piisavalt valgustatud, ventileeritud, ümbritsetud õhu temperatuuri ja niiskuse väärtustele vastav, sobib vastavalt töökohas kasutatava tööohutuse ja -tervishoiu riigis kehtivatele seadusesätetele. Masin peab toetuma pinnale, tagades selle stabiilsuse kaalu ja üldmöötmete põhjal.ETTEVAATUST! MASINAT ON KOHUSTUSLIK HOIDA LASTELE KÄTTESAAMATUS KOHAS.
EELNÄHTUD KASUTAMINE	Õhu kokkusurumine (ilma õlita) sobivate pneumaatiliste tööriistade kasutamiseks vastavalt kehtivatele eeskirjadele. (nt: puhumis-, täispuhumis-, pesemis-, värvimis- või liivapritsipüstolid; kruvikeerajad; punktkeevitajad, needid või määrdeained).
KASUTUSEKS VOLITATUD TÖÖTAJAD	Volitatud töötaja, kes vastab kirjeldatud kutsenõuetele.

KASUTUSPIIRANGUD

See masin on kavandatud ja toodetud eranditult punktis 9 kirjeldatud otstarbeks, seetõttu on igasugune muu kasutamine ja käitamine absoluutselt keelatud, et igal hetkel tagada volitatud töötajate ohutus ja ka masina enda efektiivsus.

JUHTIMISSEADMED

On näidatud

1. Toitekaabel
   2.Survelüliti
2. Lüliti "ON-OFF"
   4.Rõhuregulaator väljundis
   5.Kiire õhu väljavoolulint
   6.Rõhumõõdik väljundis
3. Mahuti rōhumōōdik

Masina kasutuselevött on rangelt keelatud plahvatusohtlikus keskkonnas ja/vöi põlevate tolmude (nt puidutolm, jahud ja suhkrud) läheduses.

Kasutuspiirangud: masina kasutamine valel eesmärgil, mis erineb ettenähtud kasutamisest (punkt 9), on rangelt keelatud.

Masinat on kohustuslik hoida lastele kättesaamatus kohas.

Kasutamise ajal on kohustuslik kontrollida, et volitamata inimesed ei läheks masina lähedale.

Öhutorude (pikenduste), liitmike ja tööriistade kasutamine, mis ei sobi ja/või ei vasta kehtivatele eeskirjadele, on rangelt keelatud.

Kraanade ja/või kahveltõstukitega masina liigutamine on rangelt keelatud.

Suruõhu joade suunamine inimeste, loomade ja asjade suunas on rangelt keelatud.

Inimeste, loomade ja asjade transportimiseks ja/või tõstmiseks on masina kasutamine rangelt keelatud.

Masina peale minek on rangelt keelatud.

Masina vedamine mis tahes vahendite ja/või sõidukiga on rangelt keelatud.

Masina liigutamine manuaalselt üles- ja/või alla ohtlikel astmetel või kallakutel on rangelt keelatud.

Põlemisoht juhusliku kokkupuute korral

kahesilindrilise pumbasõlme ja elektrimootoriga.

Ettevaatust! Seal on jääkrisk.

KONTROLLID ENNE LÜLITAMIST

Enne masina sisselülitamist peavad volitatud töötajad kohustuslikult läbi viima järgmised kontrollid.

1. Veenduma, et masina läheduses pole volitamata isikuid.
2. Veenduma, et ohutusseadmed on integreeritud, korralikult paigaldatud ja töökorras.
3. Veenduma, et masin on õiges asendis.
4. Veenduma, et lüliti ON-OFF oleks asendis OFF (0).
5. Veenduma, et kondensaadi äravooluklapp on suletud.
6. Kasutama kohustuslikke isikukaitsevahendeid.
7. Veenduma, et on läbi lugenud „Kasutus- ja hooldusjuhiste“ köik osad ja neist aru saanud.

MASINA SISSELÜLITAMINE

Volitatud töötajad saavad masina sisse lülitada alles pärast kohustuslike kontrollide läbiviimist. Enne selle masina kasutamist peavad volitatud töötajad selle kasutusjuhendi tervikuna läbi lugema ja sellest aru saama.

Kasutamise ajal on kohustuslik kontrollida, et volitamata inimesed ei läheks masina lähedale.

Volitatud töötajatel ei ole lubatud masinat töötamise ja hooldamise ajal järelevalveta jätta.

Põlemisoht juhusliku kokkupuute korral kahesilindrilise pumbasõlme ja elektrimootoriga. Ettevaatust! Seal on jääkrisk.

Tootja loobub igasugusest vastutusest inimestele, loomadele ja asjadele tekitatud kahjude eest, mis tulenevad käesolevas juhendis kirjeldatud standardite ja hoiatuste eiramisest.

Tootja loobub igasugusest vastutusest töötlemise lõpptulemuse eest, kuna see sõltub ainult kasutatud tööriista tüübist ja volitatud töötajate professionaalsetest oskustest.

1. Ühendage masin vooluvörku, sisestades toitepistiku öigesse pistikupessa;

2. Lülitage masin sisse, liigutades "ON-OFF" lülit asendisse "ON (I)" (masin töötab seni, kuni saavutatakse maksimaalne töörõhk 10 baari, seejärel seiskub see automaatselt);

3. Reguleerige väljundi rõhk sobiva regulaatori abil vastavalt kasutatud tööriistale ja töötlemisviisile. Kontrollige rõhku õiges rõhumõõdikus;

Väljundi röhuregulaatori keeramine on rangelt keelatud. Membraani kahjustamise vältimiseks pärast vea löppu.

1. Ühendage tööriist öhutoruga (pikendusega);
2. Ühendage öhutoru (pikendus) masina kiire öhu väljalaskekraaniga;

Öhutorude (pikenduste), liitmikke ja tööriistade kasutamine, mis ei sobi ja/või ei vasta kehtivatele eeskirjadele, on rangelt keelatud. Seotud tootjate poolt esitatud öhutorude (pikenduste), liitmike ja tööriistade kasutusjuhendite ja hooldusjuhiste järgimine on kohustuslik.

1. Tegelege töötlemisega (masin taaskäivitub automaatselt, kui tööröhk langeb alla 7 baari);
2. Kui töötlemine on lõppenud, lülitage masin kirjeldatud viisil välja.

MASINA VÄLJALÜLITAMINE

Töötsükli löpus lülitage masin välja järgmiselt:

1. Lülitage masin välja, vajutades ON-OFF lülit asendisse "OFF (0)";
2. Ühendage masin vooluvörgust lahti, eemaldades toitepistiku öigest pistikupesast;
3. Ühendage tööriist öhutorust (pikendusest) lahti;
4. Ühendage öhutoru (pikendus) lahti masina kiire öhu väljalaskekraanist;
5. Tühjendage kondensaat paagist ainult töötsükli löppemise korral.

TAASTATAVA TERMOKAITSE VÄLJALÜLITAMINE

Kui masina elektriseadmes tekib voolu ülekoormus ja/või lühis, lülitub taastatav termolüliti elektrimootori seiskamiseks. Taastatava termolüliti lähtestamiseks toimige järgmiselt;

1. Vajutage asendis ON-OFF lülti asendisse "OFF";
2. Vajutage taastatava termokaitsenuppu;
3. Enne masina taaskäivitamist oodake möni minut.

Kui masin pärast ülejäänud osa sisselülitamist ei lülitu sisse, peab volitatud töötaja kohustuslikult pöörduma hooldustehniku ja/või volitatud edasimüüja poole.

ÜHENDUSED

ELEKTRILISED ÜHENDUSED

Masina saab vooluvõrku ühendada, sisestades toitepistiku õigesse pistikupessa.

Elektrivörk, millega masin on ühendatud, peab vastama kasutamisriigis kehtiva määrusega ette nähtud nõuetele, samuti vastama punktis 2 nimetatud tehnilistele omadustele ning olema varustatud nõuetekohase maandusseadmega.

Mis tahes tüüpi ühendamiseks kasutatavad elektrimaterjalid peavad sobima kasutuseks, kui nende suhtes kehtib madalpingedirektiiv 2006/95 / EÜ, peavad need olema tähistatud „EÜ"-ga ja vastama seadmete kasutamise riigis kehtivate eeskirjadega kehtestatud nõuetele.

Eespool kirjeldatud hoiatuste eiramine võib põhjustada masina elektriseadmete korvamatut kahjustamist ja järgneva garantii lõppemise.

Tootjad loobuvad igasugusest vastutusest masina vigade või talitlushäirete eest, mis tulenevad järskudest pinge muutustest, mis ületavad ette nähtud tolerantse jaotuse (pinge ± 10% - sagedus ± 2%).

Vajaduse korral on masin kohustuslik ühendada ainult generaatorgruppidega, mille võimsus ületab paigaldatud elektrivõimsust. Imendumise tipu toetamiseks alguses.

ÕHUTORU (PIKENDUSE) JA TÖÖRIISTADE ÜHENDAMINE

1. Ühendage tööriistad öhutoruga (pikendusega);
2. Ühendage öhutoru (pikendus) masina kiire öhu väljalaskekraaniga.

Öhutorude (pikenduste), liitmike ja tööriistade kasutamine, mis ei sobi ja/või ei vasta kehtivatele eeskirjadele, on rangelt keelatud.

Tootjate poolt esitatud kasutusjuhendite ja hooldusjuhiste järgimine öhutorude (pikenduste), liitmikke ja tööriistade kasutamisel on kohustuslik.

Tootja loobub igasugusest vastutusest kahjude eest inimestele, loomadele ja asjadele, mis tulenevad ülalkirjeldatud hoiatuste eiramisest.

HÄDASEISKAMINE

HÄDASEISKAMINE

Masina väljalülitamiseks tuleb ON-OFF lüliti vajutada asendisse "OFF (0)". Kaudse või lähedase ohu vältimiseks peavad volitatud töötajaad kohustuslikult tegema järgmised toimingud:

1. Vajutama "ON-OFF" lüliti asendisse "OFF (0)" öigel ajal.
2. Teavitama hädaolukorrast viivitamatult ohutusjuhti (kui masinat kasutatakse ettevöttes).

SISSELÜLITAMINE PÄRAST HÄDASEISKAMIST

Ainult pärast hädaolukorra põhjuste kõrvaldamist ja hoolikat hindamist, et need pole põhjustanud masinale vigastusi ja/või kõrvalekaldeid, tuleb ohutusjuhi nõusolekul (kui masinat kasutatakse ettevõttes), lülitada masin sisse kirjeldatud viisil.

HOOLDUS

"VÄLJALÜLITATUD MASINA" OLEK

Enne mis tahes tüüpi masina hooldus- ja/või reguleerimismeetmete rakendamist tuleb paak kohustuslikult tühjendada (rõhk peab puuduma), toiteallikas lahti ühendada, samuti kontrollida, kas masin on tegelikult seisatud ja seda ei saa sisse lülitada ootamatult (ON-OFF lüliti peab olema asendis "OFF (0)" ja toitekaabel on vooluvõrgust lahti ühendatud ja masina lähedal.

RUTIINNE HOOLDUS

See hölmab kõiki toiminguid, mis on tehtud masina nõuetekohase kasutamise ja töötingimuste säilitamiseks erinevat tüüpi sekkumiste kaudu (reguleerimine, visuaalne kontroll, õhufiltrite puhastamine jne), mille autoriseeritud hooldustehnik teostab kindlaksmääratud sagedusega.

Volitatud töötajad peavad teostama eranditult oma eripädevusega seotud toiminguid. Ja seda ettevõtte ohutusjuhi nõusolekul (kui masinat kasutatakse ettevõttes).

Volitatud töötajatel ei ole lubatud masinat selle töötamise ja hooldustööde ajal järelevalveta jätta.

RUTIINSE HOOLDUSE TABEL

SAGEDUS HOOLDUSE AEG HOOLDUSE TÜÜP
IGA PÄEV	Turvaseadmed	Veenduge, et need on terviklikud, korralikult paigaldatud ja töökorras.
	Toitekaabel ja pistik	Kulumisoleku visuaalne kontroll.
	Paak	lgas töösükli lõpus kallutage masin põranda poole ja tühjendage kondensaat paagist, avades kondensaadiklapp.
IGA NÄDAL	Rattad	Rehvirõhu reguleerimine.Vajadusel täitke suruõhuga maks.kuni 2,5 baari
	2 õhufiltrit,ees ja taga	Keerake kruvi lahti;Eemaldage kate;Ekstraheerige filter; ja puhastage see õhuga;Pange kate uuesti korralikult peale.N.B.: ASENDAGE SEE KUI KULUMINE ON ILMNE.

TÄIENDAV HOOLDUS

See hölmab köiki toiminguid, mis on tehtud masina nõuetekohase kasutamise ja töötingimuste säilitamiseks erinevat tüüpi sekkumiste (reguleerimine, asendamine jne) abil, mida ainult tootja tehnikud teevad kindlaksmääratud sagedusega või rikke või vigade korral.

Mis tahes täiendava hooldustööde teostamiseks pöörduge kohustusliku tehnilise abi saamiseks volitatud edasimüüja tootja poole.

HÄVITAMINE

Masina hävitamisel järgige kohustuslikult kehtivate eeskirjade sätteid. Eraldage masina moodustavad osad vastavalt erinevatele ehitusmaterjalidele (plast, vask, raud jne).

VIGA - PÕHJUSED - TÕRKEOTSING

Järgmine tabel annab rea olukordi, mis vöivad masina kasutamisel tekkida.

Volitatud töötajad peavad teostama eranditult oma eripädevusega seotud toiminguid. Ja seda ettevõtte ohutusjuhi nõusolekul (kui masinat kasutatakse ettevõttes).

VIGA PÖHJUSED TÖRKEOTSING
Masin ei lülitu sisse ega peatu ega käivitu uuesti.	Toiteallika puudumine.	1. Veenduge, et ON-OFF lüliti oleks asendis „ON (I)”;2. Kontrollige, kas toitekaabli pistik töötab ja on öigesti sobivasse pistikupessa sisestatud;3. Kontrollige, kas võima- likud pikendused ja toiteall- likas töötavad;4. Kontrollige, kas toiteallika pealüliti töötab ja on asendis „ON (I)”.
	Taastatava termolüliti väljalülitamine voolu ülekoormuse ja/või lühisetöttu.	Järgige kirjeldatud protseduuri.
Masin käivitub mitu korda ilma tööriistu kasutamata.	Lekked öhutorust, tööriistast või pneuma- tilisest seadmest.	1. Kontrollige, kas pneumaatikaseade pole kahjustatud;2. Kontrollige öhutoru ja tööriista terviklikkust ja ühendust.
Tööriistast ei tule öhku välja.	Paak pole surve all.	Lülitage masin sisse ja oodake, kuni paak on täis, kontrollides röhku öigel röhumöödikul.
	Väljundrõhu vale regu-leerimine.	Kontrollige, kas röhumöö-diku väljundil näidatud väärtus on suurem kui 0 (null) baari.
	Tööriist on kahjustatud.	Kontrollige tööriista ter-viklikkust ja tõhusust.
Öhupaagi rõhu langus.	Lekked öhutorust, tööriistast või pneumaa-tilisest seadmest.	1. Kontrollige pneumaatika terviklikkust.2. Kontrollige öhutoru ja tööriista terviklikkust.3. Veenduge, et masina öhutoru ja öhutoru tööriis-ta ühendused on õiged.4. Veenduge, et konden-saadi äravooluklapp on korralikult suletud.
Kaitseklapi liikumine.	Röhulüliti on vigane.	Pöörduge volitatud edasimüüja poole.
Öhuleke peatatud masina röhulüliti klapist.	Kontrollklapp on määr-dunud või kulunud.
Masin vibreerib ja/või tekitab palju müra.	Mehaaniline purunemine.
Sagedased stardid ja madal tootlus.	Öhufiltrid määrdunud.	Puhastage filtrid.

VARUOSAD

Võimalike asenduste originaalvaruosi tuleb küsida ainult tootjalt või volitatud edasimüüjalt.

Masina mis tahes komponente on rangelt keelatud asendada mitteoriginaalsete varuosadega.

PAKKIMINE

MASINA TRANSPORT JA KÄITLEMINE

Masinat saavad käsitsi transportida kaks volitatud töötajat, haarates selle laagrijalast ja käepidemest, või volitatud töötaja saab seda liigutada käepideme ja ratastega, millega see on varustatud.

Et vältida ebasoodsaid ergonoomilisi tingimusi, mis võivad põhjustada selgroo/nimmepiirkonna kahjustusi, peavad masinat transportima kohustuslikult kaks volitatud töötajat vastavalt koormate käsitsi liigutamise eeskirjadele.

PAKKIMINE

Tootja on masina pakkinud pappkarpi, mis on varustatud kahe käepidemega ja sisaldab 1 kuivkompressorit ning 1 kasutus- ja hooldusjuhist.

LAHTIPAKKIMINE

Kui pakend on põrandale asetatud, pakkige masin lahti selle stabiilsuse tagamiseks ühtlasel pinnal, eemaldades selle pakendist järgides seal toodud juhiseid.

Pakendit on soovitatav utiliseerida vastavalt erinevat tüüpi materjalidele, järgides täielikult kasutusriigis kehtivaid seadusi.

POSITIONEERIMINE

Masinat tuleb kasutada kirjeldatud omadustega tööko-has, mis on paigutatud tasasele pörandale, tagades selle stabiilsuse kogu möötmete ja kaalu suhtes.

Ainult selleks, et lubada volitatud töötajatel töötada ohututes kohtades, on soovitatav tagada minimaalne kaugus (1 m) teistest objektidest ja/või takistustest.

HOIUSTAMINE

Kui masinat ei kasutata pikka aega, on vaja seda hoida ohutus kohas, kus on öige temperatuur ja niiskus, samuti tuleb seda kaitsta tolmu eest.

Enne masina hoiustamist on soovitatav kondensaat öhupaagist välja lasta.

TEHNILISED ANDMED

AC4504

Torilepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud kW 0.24
Maks. töörõhk Baar 8
Tagatud mürasurve tase (Dir.2000/14/EU)	dB 58
Mootori võili põörlemiskiirus Põöröled 1920
Mahuti maht liitrit 4
Tootlus (imetud / tarnitud) Vmin 45 / 28
Ümbritseva õhu temperatuur / niiskus	°C/%	5 - 40 / 5 - 95
Üldkaal kg 11
Mõõtmed (bxlxh)	mm	355x258x290

AC8305

Toitepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud kW 0.35
Maks. tõörõhk Baar 9
Tagatud mürasurve tase (Dir.2000/14/EU)	dB 60
Mootori võlli põörlemiskirus Põõrded 1	400
Mahuti maht liitrit 5
Tootlus (imetud / tarnitud) Vmin 83 / 33
Ümbritseva õnu temperatuur / nliskus	°C/%	5 - 40 / 5 - 95
Üldkaal kg 14.1
Mõõtmed (bxlxh)	mm	435x410x270

AC24050

Toiltepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud kW 1.5
Maks. lõörõhk Baar 9
Tagatud mürasurve tase (Dir.2000/14/EU)	dB 72
Mootori võlli põöriemiskiirus Põõrded 1400
Mahuti maht litrit 50
Tootius (imetud / tamitud) Vmin 240 / 170
Ümbritseva ðhu temperatuur / niskus	°C/%	5 - 40 / 5 - 95
Üldkaal kg 40.5
Mõõtmed (bxlxh)	mm	730x410x730

AC24016

Torilepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud kW 1.5
Maks, töörõnk Baar 9
Tagatud mürasurve tase (Dir.2000/14/EÜ)	dB 72
Moolori võili põörlemiskilrus Põöroled 1800
Mahuti maht litrit 16
Tootlus (imetud / tarnitud) Vmin 240 / 170
Ümbritseva õhu temperatuur / niliskus	°C/%	5 - 40 / 5 – 95
Üickaal kg 42.5
Mõõtmed (bxlxh)	mm	720x510x495

AC10304

Toitepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud kW 0,55
Maks. töörõhk Baar 9
Tagatud mürasurve tase (Dir.2000/14/EU)	dB 60
Mootori võlli põörlemiskilrus Põõrded 1	400
Mahuti maht liitrit 4
Tootlus (imetud / tarnitud) Vmin 103 / 55
Ümbriltseva ðhu temperatuur / nliskus	°C/%	5 - 40 / 5 – 95
Üldkaal kg 17,1
Mõõtmed (bxlxh)	mm	405x375x335

AC24080

Toiltepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud KW 1.5
Maks. tõörõhk Baar 9
Tagatud mürasurve tase (Dir.2000/14/EÜ)	dB 72
Mootori võlli põöriemiskilrus Põõrded	1400
Mahuti maht litrit 80
Tootius (imetud / tarnitud) Vmin 240 /	170
Ümbritseva õhu temperatuur / nilskus	°C/%	5 - 40 / 5 – 95
Üldkaal kg 63.5
Mõõtmed (bixlxh)	mm	545x465x1210

AC12810

Toilepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud kW 0,75
Maks. töörõhk Baar 9
Tagatud mürasurve lase (Dir.2000/14/EÜ)	dB 65
Mootori võili põörlemiskilrus Põöred 1	120
Mahuti maht litrit 10
Toollus (imetud / tarnitud) Vmin 128 / 80
Ümbritseva ðhu temperatuur / niiskus	°C/%	5 - 40 / 5 - 95
Ülickaal kg 25,8
Mõõtmed (bxlxh)	mm	495x437x459

AC32024

Toitepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud kW 2.2
Maks. tõörõhk Baar 10
Tagatud mürasurve tase (Dir.2000/14/EÜ)	dB 78
Mootori võlli põörlemiskilrus Põõrded 1	400
Mahuti maht liitrit 24
Tootlus (imelud / tarnilud) Vmin 320 / 230
Ümbritseva ðhu temperatuur / niiskus	°C/%	5 - 40 / 5 - 95
Üldkaal kg 54
Mõötmed (bxlxh)	mm	800x560x535

AC12824

Tollepinge / Sagedus V / Hz 230 / 50
Hinnatud jõud KW 0,75
Maks. tõörõhk Baar 9
Tagatud mürasurve lase (Dir.2000'14/EÜ)	dB 65
Mooton võlli põöriemiskilirus Põõrded 1420
Mahuti maht litrit 24
Toollus (imetud / farnitud) Vmin 128 / 80
Ümbritseva öhu temperatuur / niskus	°C/%	5 - 40 / 5 – 95
Üldkaal kg 22.0
Mõõtmed (bxlxh)	mm	571 x 280 x 575

Teenuseklass köigi režiimide jaoks: S3 - 20mn ON / 10mn OFF

KAITSTUD ŌIGUSED

Selle kasutusjuhendi „kasutamise ja hooldusjuhised” kaitstud öigused kuuluvad tootjale. Selle kasutusjuhendi ühtegi osa ei või ilma tootja kirjaliku loata reprodutseerida ja (täielikult või osaliselt) avalikustada. Kõik noteeritud kaubamärgid kuuluvad vastavatele omanikele.

EE

SATURS

LIETOŠANAS INSTRUKCIJAS SVARĪGUMS 175

PAREDZETIE SANEMEJI 175

DROŠĪBAS BRĪDINĀJUMI....175
