ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AC12810 Senco

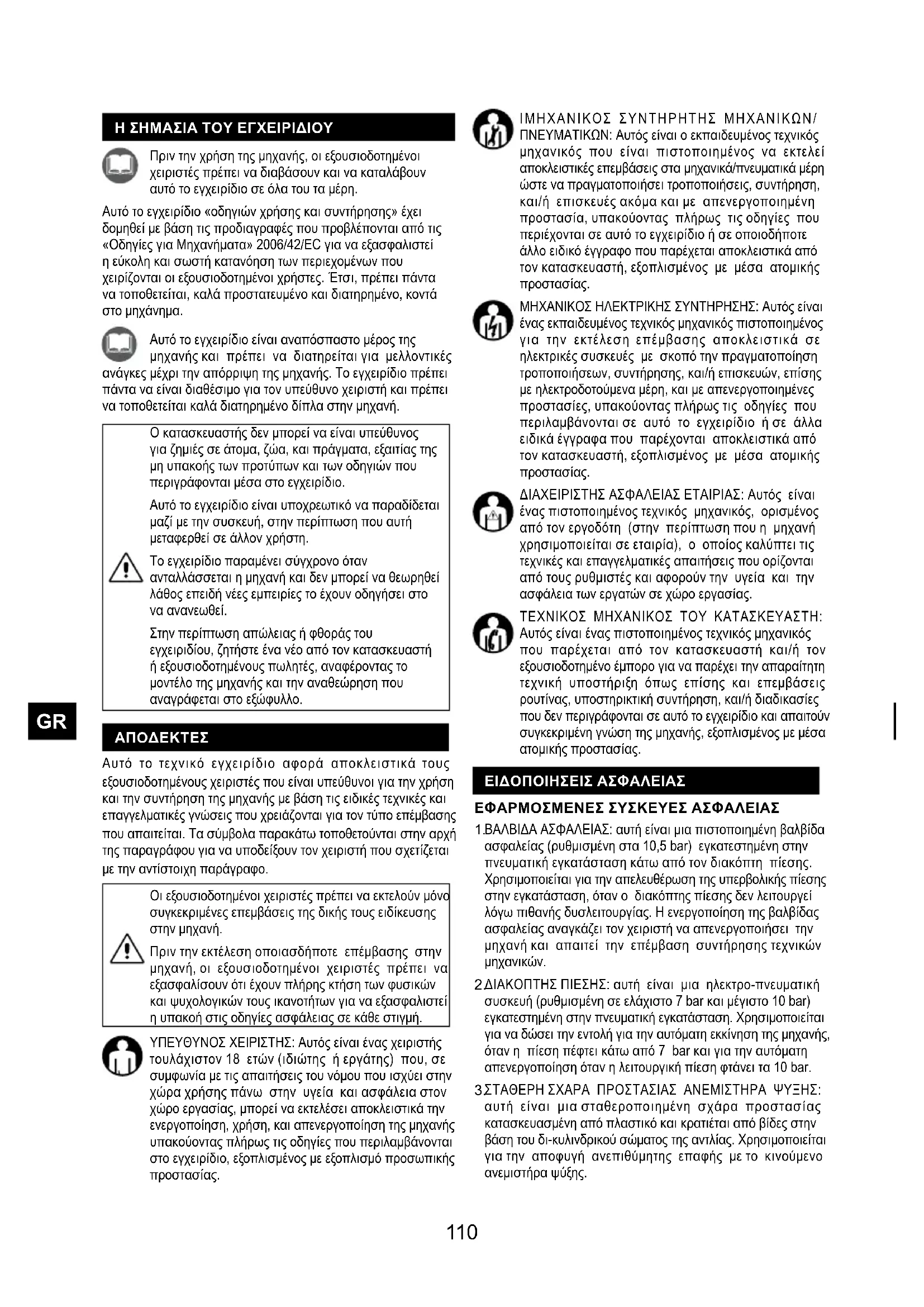

• ΠΕΡΙΕΧΌΜΕΝΑ Η ΣΗΜΑΣΙΑ ΤΌΥ ΕΓΧΕΙΡΙΔΙΌΥ p. 110
• ΑΠΌΔΕΚΤΕΣ p. 110
• ΕΙΔΌΠΌΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ p. 110
• ΕΦΑΡΜΟΣΜΕΝΕΣΣΥΣΚΕΥΕΣΑΣΦΑΛΕΙΑΣ 110 ΣΗΜΑΤΑΑΣΦΑΛΕΙΑΣ p. 111
• ΜΕΣΑΑΤΟΜΙΚΗΣΠΡΟΣΤΑΣΙΑΣ(ΜΑΠ/PPE) 111 ΥΠΟΛΕΙΠΟΜΕΝΟΙΚΙΝΔΥΝΟΙ p. 111
• ΧΡΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ p. 112
• ΠΡΟΟΡΙΣΜΟΣΧΡΗΣΗΣ p. 112
• ΟΡΙΑΧΡΗΣΗΣ p. 112
• ΣΥΣΚΕΥΕΣΕΝΤΟΛΩΝ p. 112
• ΕΛΕΓΞΤΕΠΡΙΝΤΗΝΕΝΕΡΓΟΠΟΙΗΣΕΤΕ 112 ΕΝΕΡΓΟΠΟΙΗΣΗΜΗΧΑΝΗΣ p. 113
• ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΜΗΧΑΝΗΣ p. 113
• ΕΠΑΝΑΦΟΡΑΕΝΕΡΓΟΠΟΙΗΣΗΣΑΠΟΚΑΤΑΣΤΑΣΙΜΗΣΘΕΡΜΙΚΗΠΡΟΣΤΑΣΙΑΣ 113 ΣΥΝΔΕΣΕΙΣ p. 113
• ΗΛΕΚΤΡΙΚΕΣΣΥΝΔΕΣΕΙΣ p. 113
• ΣΥΝΔΕΣΗΤΟΥΣΩΛΗΝΑΑΕΡΑ(ΕΠΕΚΤΑΣΗ)ΚΑΙΤΩΝΕΡΓΑΛΕΙΩΝ 114 ΣΤΑΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ p. 114
• ΣΤΑΣΗΕΚΤΑΚΤΗΣΑΝΑΓΚΗΣ p. 114
• ΕΝΕΡΓΟΠΟΙΗΣΗΜΕΤΑΤΗΝΣΤΑΣΗΕΚΤΑΚΤΗΣΑΝΑΓΚΗΣ 114 ΣΥΝΤΗΡΗΣΗ p. 114
• ΚΑΤΑΣΤΑΣΗ«ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗΣΜΗΧΑΝΗΣ» 114 ΣΥΝΤΗΡΗΣΗΡΟΥΤΙΝΑΣ p. 114
• ΣΥΜΠΛΗΡΩΜΑΤΙΚΗΣΥΝΤΗΡΗΣΗ p. 115
• ΚΑΤΑΣΤΡΟΦΗ p. 115
• ΠΡΟΒΛΗΜΑΤΑ–ΑΙΤΙΕΣ–ΕΠΙΛΥΣΗΠΡΟΒΛΗΜΑΤΩΝ 115 ΑΝΤΑΛΛΑΚΤΙΚΑ p. 116
• ΣΥΣΚΕΥΑΣΙΑ p. 116
• ΜΕΤΑΦΟΡΑΚΑΙΧΕΙΡΙΣΜΟΣΜΗΧΑΝΗΣ 116 ΣΥΣΚΕΥΑΣΙΑ p. 116
• ΑΝΟΙΓΜΑΤΗΣΣΥΣΚΕΥΑΣΙΑΣ p. 116
• ΤΟΠΟΘΕΤΗΣΗ p. 116
• ΑΠΟΘΗΚΕΥΣΗ p. 116
• ΤΕΧΝΙΚΕΣ ΠΡΌΔΙΑΓΡΑΦΕΣ p. 117
• ΔΙΚΑΙΩΜΑΤΑ ΠΌΥ ΔΙΑΤΗΡΌΥΝΤΑΙ 117 ΔΗΛΩΣΗ ΣΥΜΜΌΡΦΩΣΗΣ p. 199
• ΕΓΓΥΗΣΗ IΜΗΧΑΝΙΚΟΣ ΣΥΝΤΗΡΗΤΗΣ ΜΗΧΑΝΙΚΩΝ/ ΠΝΕΥΜΑΤΙΚΩΝ: Αυτός είναι ο εκπαιδευμένος τεχνικός μηχανικός που είναι πιστοποιημένος να εκτελεί αποκλειστικές επεμβάσεις στα μηχανικά/πνευματικά μέρη ώστε να πραγματοποιήσει τροποποιήσεις, συντήρηση, και/ή επισκευές ακόμα και με απενεργοποιημένη προστασία, υπακούοντας πλήρως τις οδηγίες που περιέχονται σε αυτό το εγχειρίδιο ή σε οποιοδήποτε άλλο ειδικό έγγραφο που παρέχεται αποκλειστικά από τον κατασκευαστή, εξοπλισμένος με μέσα ατομικής προστασίας. ΜΗΧΑΝΙΚΟΣ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ: Αυτός είναι ένας εκπαιδευμένος τεχνικός μηχανικός πιστοποιημένος για την εκτέλεση επέμβασης αποκλειστικά σε ηλεκτρικές συσκευές με σκοπό την πραγματοποίηση τροποποιήσεων, συντήρησης, και/ή επισκευών, επίσης με ηλεκτροδοτούμενα μέρη, και με απενεργοποιημένες προστασίες, υπακούοντας πλήρως τις οδηγίες που περιλαμβάνονται σε αυτό το εγχειρίδιο ή σε άλλα ειδικά έγγραφα που παρέχονται αποκλειστικά από τον κατασκευαστή, εξοπλισμένος με μέσα ατομικής προστασίας. ΔΙΑΧΕΙΡΙΣΤΗΣ ΑΣΦΑΛΕΙΑΣ ΕΤΑΙΡΙΑΣ: Αυτός είναι ένας πιστοποιημένος τεχνικός μηχανικός, ορισμένος από τον εργοδότη (στην περίπτωση που η μηχανή χρησιμοποιείται σε εταιρία), ο οποίος καλύπτει τις τεχνικές και επαγγελματικές απαιτήσεις που ορίζονται από τους ρυθμιστές και αφορούν την υγεία και την ασφάλεια των εργατών σε χώρο εργασίας. ΤΕΧΝΙΚΟΣ ΜΗΧΑΝΙΚΟΣ ΤΟΥ ΚΑΤΑΣΚΕΥΑΣΤΗ: Αυτός είναι ένας πιστοποιημένος τεχνικός μηχανικός που παρέχεται από τον κατασκευαστή και/ή τον εξουσιοδοτημένο έμπορο για να παρέχει την απαραίτητη τεχνική υποστήριξη όπως επίσης και επεμβάσεις ρουτίνας, υποστηρικτική συντήρηση, και/ή διαδικασίες που δεν περιγράφονται σε αυτό το εγχειρίδιο και απαιτούν συγκεκριμένη γνώση της μηχανής, εξοπλισμένος με μέσα ατομικής προστασίας. ΥΠΕΥΘΥΝΟΣ ΧΕΙΡΙΣΤΗΣ: Αυτός είναι ένας χειριστής τουλάχιστον 18 ετών (ιδιώτης ή εργάτης) που, σε συμφωνία με τις απαιτήσεις του νόμου που ισχύει στην χώρα χρήσης πάνω στην υγεία και ασφάλεια στον χώρο εργασίας, μπορεί να εκτελέσει αποκλειστικά την ενεργοποίηση, χρήση, και απενεργοποίηση της μηχανής υπακούοντας πλήρως τις οδηγίες που περιλαμβάνονται στο εγχειρίδιο, εξοπλισμένος με εξοπλισμό προσωπικής προστασίας. Αυτό το τεχνικό εγχειρίδιο αφορά αποκλειστικά τους εξουσιοδοτημένους χειριστές που είναι υπεύθυνοι για την χρήση και την συντήρηση της μηχανής με βάση τις ειδικές τεχνικές και επαγγελματικές γνώσεις που χρειάζονται για τον τύπο επέμβασης που απαιτείται. Τα σύμβολα παρακάτω τοποθετούνται στην αρχή της παραγράφου για να υποδείξουν τον χειριστή που σχετίζεται με την αντίστοιχη παράγραφο. Αυτό το εγχειρίδιο είναι αναπόσπαστο μέρος της μηχανής και πρέπει να διατηρείται για μελλοντικές ανάγκες μέχρι την απόρριψη της μηχανής. Το εγχειρίδιο πρέπει πάντα να είναι διαθέσιμο για τον υπεύθυνο χειριστή και πρέπει να τοποθετείται καλά διατηρημένο δίπλα στην μηχανή. Πριν την χρήση της μηχανής, οι εξουσιοδοτημένοι χειριστές πρέπει να διαβάσουν και να καταλάβουν αυτό το εγχειρίδιο σε όλα του τα μέρη. Αυτό το εγχειρίδιο «οδηγιών χρήσης και συντήρησης» έχει δομηθεί με βάση τις προδιαγραφές που προβλέπονται από τις «Οδηγίες για Μηχανήματα» 2006/42/EC για να εξασφαλιστεί η εύκολη και σωστή κατανόηση των περιεχομένων που χειρίζονται οι εξουσιοδοτημένοι χρήστες. Έτσι, πρέπει πάντα να τοποθετείται, καλά προστατευμένο και διατηρημένο, κοντά στο μηχάνημα. Η ΣΗΜΑΣΙΑ ΤΌΥ ΕΓΧΕΙΡΙΔΙΌΥ p. 202

ΕΙΔΌΠΌΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΕΦΑΡΜΌΣΜΕΝΕΣ ΣΥΣΚΕΥΕΣ ΑΣΦΑΛΕΙΑΣ

ΒΑΛΒΙΔΑ ΑΣΦΑΛΕΙΑΣ: αυτή είναι μια πιστοποιημένη βαλβίδα ασφαλείας (ρυθμισμένη στα 10,5 bar) εγκατεστημένη στην πνευματική εγκατάσταση κάτω από τον διακόπτη πίεσης. Χρησιμοποιείται για την απελευθέρωση της υπερβολικής πίεσης στην εγκατάσταση, όταν ο διακόπτης πίεσης δεν λειτουργεί λόγω πιθανής δυσλειτουργίας. Η ενεργοποίηση της βαλβίδας ασφαλείας αναγκάζει τον χειριστή να απενεργοποιήσει την μηχανή και απαιτεί την επέμβαση συντήρησης τεχνικών

ΔΙΑΚΟΠΤΗΣ ΠΙΕΣΗΣ: αυτή είναι μια ηλεκτρο-πνευματική συσκευή (ρυθμισμένη σε ελάχιστο 7 bar και μέγιστο 10 bar) εγκατεστημένη στην πνευματική εγκατάσταση. Χρησιμοποιείται για να δώσει την εντολή για την αυτόματη εκκίνηση της μηχανής, όταν η πίεση πέφτει κάτω από 7 bar και για την αυτόματη απενεργοποίηση όταν η λειτουργική πίεση φτάνει τα 10 bar.

ΣΤΑΘΕΡΗ ΣΧΑΡΑ ΠΡΟΣΤΑΣΙΑΣ ΑΝΕΜΙΣΤΗΡΑ ΨΥΞΗΣ: αυτή είναι μια σταθεροποιημένη σχάρα προστασίας κατασκευασμένη από πλαστικό και κρατιέται από βίδες στην βάση του δι-κυλινδρικού σώματος της αντλίας. Χρησιμοποιείται για την αποφυγή ανεπιθύμητης επαφής με το κινούμενο ανεμιστήρα ψύξης. Οι εξουσιοδοτημένοι χειριστές πρέπει να εκτελούν μόνο συγκεκριμένες επεμβάσεις της δικής τους ειδίκευσης στην μηχανή. Πριν την εκτέλεση οποιασδήποτε επέμβασης στην μηχανή, οι εξουσιοδοτημένοι χειριστές πρέπει να εξασφαλίσουν ότι έχουν πλήρης κτήση των φυσικών και ψυχολογικών τους ικανοτήτων για να εξασφαλιστεί η υπακοή στις οδηγίες ασφάλειας σε κάθε στιγμή. Ο κατασκευαστής δεν μπορεί να είναι υπεύθυνος για ζημιές σε άτομα, ζώα, και πράγματα, εξαιτίας της μη υπακοής των προτύπων και των οδηγιών που περιγράφονται μέσα στο εγχειρίδιο. Αυτό το εγχειρίδιο είναι υποχρεωτικό να παραδίδεται μαζί με την συσκευή, στην περίπτωση που αυτή μεταφερθεί σε άλλον χρήστη. Το εγχειρίδιο παραμένει σύγχρονο όταν ανταλλάσσεται η μηχανή και δεν μπορεί να θεωρηθεί λάθος επειδή νέες εμπειρίες το έχουν οδηγήσει στο να ανανεωθεί. Στην περίπτωση απώλειας ή φθοράς του εγχειριδίου, ζητήστε ένα νέο από τον κατασκευαστή ή εξουσιοδοτημένους πωλητές, αναφέροντας το μοντέλο της μηχανής και την αναθεώρηση που αναγράφεται στο εξώφυλλο.

GRΜΕΣΑ ΑΤΌΜΙΚΗΣ ΠΡΌΣΤΑΣΙΑΣ (ΜΑΠ/PPE) Απαγορεύεται ρητά η επέμβαση, αποσύνδεση, και/ή αφαίρεση οποιασδήποτε συσκευής ασφάλειας που υπάρχει στην μηχανή. Απαγορεύεται ρητά η αντικατάσταση οποιασδήποτε συσκευής ασφάλειας ή οποιουδήποτε μέρους της με μη πρωτότυπα ανταλλακτικά. Είναι απαραίτητο να γίνεται συχνά έλεγχος της σωστής λειτουργίας όλων των μηχανισμών ασφάλειας που είναι εγκατεστημένοι στην μηχανή. Είναι απαραίτητο να αντικατασταθεί άμεσα οποιασδήποτε συσκευή ασφάλειας δεν λειτουργεί καλά και/ή είναι χαλασμένη. ΣΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ Τα σήματα ασφαλείας που χρησιμοποιούνται αντιπροσωπεύονται από μια αυτοκόλλητη επιγραφή που εφαρμόζεται στο εξωτερικό της μηχανής. Σημασία των συμβόλων: Κίνδυνος: Παροχή

Κίνδυνος: Υψηλή θερμοκρασία bar

Είναι υποχρεωτικό να αποσυνδέσετε

Είναι υποχρεωτικό να προστατεύετε

Είναι υποχρεωτικό να κρατάτε τα σήματα ασφάλειας καθαρά ώστε να φαίνονται πάντα. Είναι απολύτως απαγορευμένο να αφαιρείτε και/ή να προκαλείτε ζημιά στα σήματα ασφαλείας που είναι εφαρμοσμένα στην μηχανή. Είναι υποχρεωτικό να αντικαταστήσετε τα σήματα ασφαλείας που έχουν φθαρεί ζητώντας τα από τον κατασκευαστή και/ή τον εξουσιοδοτημένο έμπορο. Οι εξουσιοδοτημένοι χειριστές δεν επιτρέπεται να φοράνε ρούχα και αξεσουάρ που μπορεί να μπλεχτούν στην μηχανή. Η χρήση ΜΑΠ όπως προβλέπεται από τον κατασκευαστή είναι υποχρεωτική. Εξουσιοδοτημένοι χειριστές πρέπει υποχρεωτικά να χρησιμοποιούν ΜΑΠ όπως προβλέπεται από τον κατασκευαστή των εργαλείων που χρησιμοποιούν και σύμφωνα με τον τύπο εργασίας.

Στην περίπτωση που χρειάζεται επέμβαση συντήρησης χωρίς την δυνατότητα για αναμονή του ηλεκτρικού μοτέρ και του δι-κυλινδρικού στοιχείου της αντλίας να ψυχθούν.

Σε όλες τις φάσεις των διαδικασιών.

ποδιών (Μπότες με ενισχυμένη

Κατά την διάρκεια μεταφοράς της μηχανής. ΥΠΌΛΕΙΠΌΜΕΝΌΙ ΚΙΝΔΥΝΌΙ Οι εξουσιοδοτημένοι χειριστές πρέπει να γνωρίζουν ότι παρόλο που ο κατασκευαστής έχει υιοθετήσει όλες τις πιθανές τεχνικές κατασκευαστικές προφυλάξεις για να κάνει την μηχανή ασφαλή, υπάρχουν ακόμα υπολειπόμενοι κίνδυνοι.

Κίνδυνος καψίματος από τυχαία επαφή με το δι-κυλινδρικό σύστημα άντλησης και το ηλεκτρικό μοτέρ.

Χαμηλή και τυχαία. Μπορεί να υπάρξει έκθεση αν ο χειριστής αποφασίσει να εκτελέσει ηθελημένα μια λάθος πράξη, απαγορευμένη, και αδύνατον να προβλεφθεί λογικά. ΣΧΕΤΙΚΌΤΗΤΑ

Ελαφριές κακώσεις (συνήθως αναστρέψιμες). ΣΧΕΤΙΚΌΤΗΤΑ

Δαχτυλίδια ασφάλειας /Υποχρέωση χρήσης μέσων ατομικής προστασίας (ΜΑΠ) και/ή αναμονή μέχρι η μηχανή να κρυώσει.

ΑΠΟΚΑΤΑΣΤΑΣΙΜΟΣ ΘΕΡΜΙΚΟΣ ΔΙΑΚΟΠΤΗΣ: αυτή είναι θερμική προστασία που είναι εγκαταστημένη στην ηλεκτρική εγκατάσταση, και σταματάει το ηλεκτρικό μοτέρ στην περίπτωση υπερφόρτωσης και/ή βραχυκυκλώματος. Η αποκατάσταση μπορεί να εκτελεστεί από το σχετικό κουμπί

ΜΕΤΡΗΤΗΣ ΠΙΕΣΗΣ ΔΕΞΑΜΕΝΗΣ: αυτή είναι μια συσκευή μέτρησης που έχει εγκατασταθεί στην δεξαμενή της μηχανής. Δείχνει την πίεση του πεπιεσμένου αέρα που βρίσκεται μέσα στην δεξαμενή.

ΜΕΤΡΗΤΗΣ ΠΙΕΣΗΣ ΣΤΗΝ ΕΞΟΔΟ: αυτή είναι μια συσκευή μέτρησης που έχει εγκατασταθεί στην πνευματική εγκατάσταση της μηχανής προς την τρύπα εξόδου του γρήγορου αέρα. Δείχνει την πίεση εξόδου, που προσαρμόζεται μέσω του κατάλληλου ρυθμιστή πίεσης (0 ÷ 10 bar).

GRΕΛΕΓΞΤΕ ΠΡΙΝ ΤΗΝ ΕΝΕΡΓΌΠΌΙΗΣΕΤΕ Πριν ενεργοποιήσετε την μηχανή, οι εξουσιοδοτημένοι χρήστες πρέπει να εκτελέσουν υποχρεωτικά τους ακόλουθους ελέγχους. σε περιβάλλοντα με εν δυνάμει εκρηκτική ατμόσφαιρα και/ή σε παρουσία εύφλεκτης σκόνης (πχ: πριονίδι, αλεύρι, ζάχαρη, και χοντρό αλεύρι). ΣΥΣΚΕΥΕΣ ΕΝΤΌΛΩΝ Παρουσιάζονται στο ΣΧ. 5.

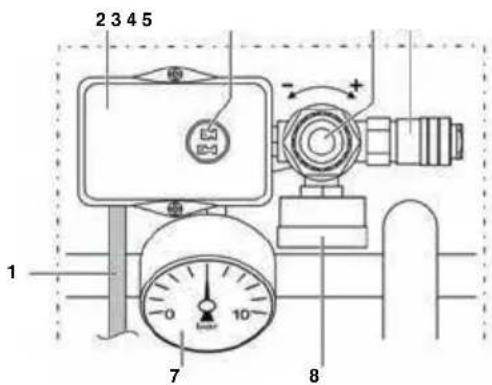

Καλώδιο παροχής ηλεκτρισμού

Ρυθμιστής πίεσης στην έξοδο

Τρύπα εξόδου γρήγορου αέρα

Μετρητής πίεσης στην έξοδο

Μετρητής πίεσης στην δεξαμενή

ΌΡΙΑ ΧΡΗΣΗΣ Αυτή η μηχανή έχει σχεδιαστεί και παραχθεί αποκλειστικά για την προβλεπόμενη χρήση που περιγράφεται στην παρ. 9, και οποιαδήποτε άλλη χρήση και λειτουργία είναι ως εκ τούτου απολύτως απαγορευμένη ώστε να εξασφαλιστεί κάθε στιγμή η ασφάλεια των υπεύθυνων χειριστών, όπως επίσης και η αποδοτικότητα της ίδιας της μηχανής. Περιορισμοί χρήσης: απαγορεύεται αυστηρά η χρήση της μηχανής για λάθος χρήση, διαφορετική από την προβλεπόμενη. Είναι υποχρεωτικό να κρατάτε την μηχανή μακριά από παιδιά. Κατά την διάρκεια της χρήσης, είναι υποχρεωτικό να προσέχετε ώστε μη-εξουσιοδοτημένα άτομα να μην πλησιάζουν την μηχανή. Απαγορεύεται αυστηρά η χρήση σωλήνων αέρα (επεκτάσεις), εξοπλισμού, και εργαλείων που δεν είναι κατάλληλα και/ή δεν πληρούν τις οδηγίες σε

Απαγορεύεται αυστηρά να σηκώνεται η μηχανή με γερανούς και/ή περονοφόρα ανυψωτικά φορτηγά. Απαγορεύεται αυστηρά η κατεύθυνση ροής πεπιεσμένου αέρα προς άτομα, ζώα, και πράγματα. Απαγορεύεται αυστηρά η χρήση της μηχανής για την μεταφορά και/ή την ανύψωση ατόμων, ζώων, και

Απαγορεύεται αυστηρά να ανεβαίνετε στην μηχανή. Απαγορεύεται αυστηρά η ρυμούλκηση της μηχανής με οποιονδήποτε τρόπο και/ή οποιοδήποτε όχημα. Απαγορεύεται αυστηρά η χειροκίνητη μετακίνηση της μηχανής σε ανηφόρα και/ή κατηφόρα με επικίνδυνη

Κίνδυνος καψίματος από τυχαία επαφή με το δι-κυλινδρικό σύστημα άντλησης και το ηλεκτρικό μοτέρ. Προσοχή! Υπάρχει υπολειπόμενος κίνδυνος .

1. Επιβεβαιώστε ότι δεν υπάρχουν μη-εξουσιοδοτημένα άτομα

2. Επιβεβαιώστε ότι οι συσκευές ασφαλείας είναι ενωμένες και

κατάλληλα εγκατεστημένες, και σε λειτουργία.

3. Επιβεβαιώστε ότι η μηχανή είναι τοποθετημένη σωστά.

4. Επιβεβαιώστε ότι ο διακόπτης ή επιλογέας «ON-OFF»

βρίσκεται τοποθετημένος στο «OFF (0)».

5. Επιβεβαιώστε ότι η βαλβίδα αποστράγγισης υγρών είναι

6. Χρησιμοποιήστε τα υποχρεωτικά μέσα ατομικής ασφάλειας

7. Επιβεβαιώστε ότι έχετε διαβάσει και κατανοήσει τις «Οδηγίες

Χρήσης και Συντήρησης» σε όλα τα μέρη τους. ΧΡΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΠΡΌΌΡΙΣΜΌΣ ΧΡΗΣΗΣ

Βιομηχανικός, σχεδιαστικός, και πολιτικός

Εσωτερικού ή εξωτερικού χώρου (αρκεί να μην έρχεται σε επαφή με ατμοσφαιρικούς παράγοντες), κατάλληλα φωτισμένος, αεριζόμενος, με θερμοκρασία και υγρασία περιβάλλοντα αέρα να υπακούει την παρ. 2, κατάλληλο και σε συμφωνία με τις απαιτήσεις του νόμου που ισχύουν στην χώρα χρήσης για την ασφάλεια και υγεία σε χώρους εργασίας. Η μηχανή πρέπει να βρίσκεται σε μια επιφάνεια με επιβεβαιωμένη σταθερότητα όσον αφορά το βάρος και τις διαστάσεις της μηχανής. ΠΡΟΣΟΧΗ ΕΙΝΑΙ ΥΠΟΧΡΕΩΤΙΚΟ ΝΑ ΚΡΑΤΑΤΕ ΤΗΝ ΜΗΧΑΝΗ ΜΑΚΡΙΑ ΑΠΟ

Συμπίεση αέρα για χρήση σε κατάλληλα πνευματικά εργαλεία που συμφωνούν με τους κανονισμούς σε ισχύ. (πχ: πιστόλια για φύσημα, φούσκωμα, πλύσιμο, βάψιμο, ή αμμοβολή· κατσαβίδια· μηχανήματα οξυγονοκόλλησης, καρφώματος, και λαδώματος.

Ένας εξουσιοδοτημένος χειριστής που πληροί τις επαγγελματικές προϋποθέσεις που περιγράφονται στην παρ. 5.

GRΕΝΕΡΓΌΠΌΙΗΣΗ ΜΗΧΑΝΗΣ Ο εξουσιοδοτημένος χρήστης μπορεί να ενεργοποιήσει την μηχανή μόνο εφόσον έχει κάνει υποχρεωτικά τους ελέγχους που περιγράφονται στην παρ. 23. Πριν την χρήση της μηχανής, ο εξουσιοδοτημένος χρήστης πρέπει να διαβάσει και κατανοήσει αυτό το εγχειρίδιο σε όλα του τα μέρη. Κατά την διάρκεια της χρήσης, είναι υποχρεωτικό να επιβεβαιώνετε ότι μη εξουσιοδοτημένα άτομα δεν πλησιάζουν την μηχανή. Οι εξουσιοδοτημένοι χρήστες δεν επιτρέπεται να αφήνουν την μηχανή χωρίς επιτήρηση κατά την διάρκεια της λειτουργίας της και κατά την διάρκεια επεμβάσεων συντήρησης. Κίνδυνος καψίματος από τυχαία επαφή με το δι- κυλινδρικό σύστημα άντλησης και το ηλεκτρικό μοτέρ. Προσοχή! Υπάρχει υπολειπόμενος κίνδυνος. Ο κατασκευαστής αρνείται κάθε ευθύνη για τις ζημιές σε άτομα, ζώα, και πράγματα εξαιτίας της ανυπακοής στα πρότυπα και τις προειδοποιήσεις που περιγράφονται σε αυτό το εγχειρίδιο. Ο κατασκευαστής αρνείται κάθε ευθύνη για το τελικό αποτέλεσμα της χρήσης καθώς αυτό εξαρτάται αποκλειστικά από τον τύπο εργαλείων που χρησιμοποιήθηκαν και τις επαγγελματικές ικανότητες των εξουσιοδοτημένων χειριστών.

1. Ενώστε την μηχανή στο δίκτυο εισάγοντας το βύσμα

παροχής ηλεκτρικής ενέργειας στην κατάλληλη πρίζα·

2. Ενεργοποιήστε την μηχανή τραβώντας τον διακόπτη

«ON-OFF» στην θέση «ON (Ι)» (η μηχανή λειτουργεί μέχρι να φτάσει την μέγιστη πίεση λειτουργίας, τα 10 bar, και μετά σταματάει αυτόματα·

3. Προσαρμόστε την πίεση χρησιμοποιώντας τον

κατάλληλο ρυθμιστή σύμφωνα με το εργαλείο που χρησιμοποιείτε και τον τύπο εργασίας. Ελέγξτε την πίεση στον κατάλληλο μετρητή πίεσης. Απαγορεύεται αυστηρά να βιδώσετε τον ρυθμιστή πίεσης στην έξοδο πέρα από το όριό του, ώστε να αποφευχθεί η ζημιά στην μεμβράνη.

4. Συνδέστε το εργαλείο στον σωλήνα αέρα

5. Συνδέστε τον σωλήνα αέρα (επέκταση) στην τρύπα

εξόδου γρήγορου αέρα της μηχανής . Απαγορεύεται αυστηρά η χρήση σωλήνων αέρα (επεκτάσεις), εξοπλισμού, και εργαλείων που δεν είναι κατάλληλα και/ή δεν πληρούν τις οδηγίες σε ισχύ. Είναι υποχρεωτική η χρήση σωλήνων αέρα (επεκτάσεις), εξοπλισμού, και εργαλείων που πληρούν τις οδηγίες σε ισχύ και τις οδηγίες συντήρησης που παρέχονται από τους αντίστοιχους κατασκευαστές.

6. Εκτελέστε την διαδικασία (η μηχανή αρχίζει ξανά την

λειτουργία της αυτόματα όταν η λειτουργική πίεση πέφτει κάτω από τα 7 bar)·

7. Μόλις έχει τελειώσει η διαδικασία, απενεργοποιείστε

την μηχανή όπως περιγράφεται στην παρ. 25. ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ Η μηχανή μπορεί να συνδεθεί στο δίκτυο εισάγοντας το βύσμα παροχής ηλεκτρικής ενέργειας στην κατάλληλη πρίζα. ΕΠΑΝΑΦΌΡΑ ΕΝΕΡΓΌΠΌΙΗΣΗΣ ΑΠΌΚΑΤΑΣΤΑΣΙΜΗΣ ΘΕΡΜΙΚΗ ΠΡΌΣΤΑΣΙΑΣ Στην περίπτωση που μια υπερφόρτωση και/ή ένα βραχυκύκλωμα συμβεί στην ηλεκτρική εγκατάσταση της μηχανής, ο αποκαταστάσιμος θερμικός διακόπτης ενεργοποιείται σταματώντας το ηλεκτρικό μοτέρ. Για να επαναφέρετε τον αποκαταστάσιμο θερμικό διακόπτη, κάντε τα εξής:

1. Πατήστε τον διακόπτη «ON-OFF» στην θέση «OFF (0)»·

2. Πατήστε το αποκαταστάσιμο θερμικό κουμπί πίεσης.·

3. Πριν την επανεκκίνηση της μηχανής, περιμένετε μερικά λεπτά.

Στην περίπτωση που η μηχανή, μετά την παύση εργασίας της, δεν ενεργοποιείται, ο υπεύθυνος χειριστής πρέπει υποχρεωτικά να αναζητήσει την επέμβαση τεχνικού μηχανικού συντήρησης και/ή του εξουσιοδοτημένου εμπόρου. ΑΠΕΝΕΡΓΌΠΌΙΗΣΗ ΜΗΧΑΝΗΣ Στο τέλος του κύκλου εργασιών, απενεργοποιήστε την μηχανή ως εξής: bar

1. Απενεργοποιήστε την μηχανή πιέζοντας τον διακόπτη «ON-

OFF» στην θέση «OFF (0)»·

2. Αποσυνδέστε την μηχανή από το δίκτυο αφαιρώντας το βύσμα

παροχής ηλεκτρικής ενέργειας από την κατάλληλη πρίζα·

3. Αποσυνδέστε το εργαλείο από τον σωλήνα αέρα (επέκταση)·

4. Αποσυνδέστε τον σωλήνα αέρα (επέκταση) από την τρύπα

εξόδου γρήγορου αέρα της μηχανής·

5. Αδειάστε την υγρασία από την δεξαμενή μόνο στην περίπτωση

του τέλους κύκλου εργασιών.

Το δίκτυο στο οποίο είναι συνδεδεμένη η μηχανή πρέπει να πληροί τις απαιτήσεις που προβλέπονται από τους κανονισμούς σε ισχύ στην χώρα χρήσης, όπως επίσης να πληροί τα τεχνικά χαρακτηριστικά που αναφέρονται στην παρ. 2 και να είναι εξοπλισμένο με ένα κατάλληλο σύστημα γείωσης. Κάθε τύπος ηλεκτρικού υλικού που χρησιμοποιείται για την σύνδεση πρέπει να είναι κατάλληλο για την χρήση, να είναι σημαδεμένο ως «CE» αν πρόκειται να υπόκειται στον κανονισμό χαμηλής τάσης 2006/95/EC, και να εκπληρώνει τις απαιτήσεις που ορίζονται από τον κανονισμό σε ισχύ στην χώρα χρήσης της μηχανής. Η έλλειψη υπακοής στις παραπάνω προειδοποιήσεις μπορεί να προκαλέσει αδιόρθωτη ζημιά στα ηλεκτρικά μέρη της μηχανής και την ακόλουθη ακύρωση της εγγύησης. Οι κατασκευαστές δεν έχουν καμία ευθύνη για λάθη ή δυσλειτουργίες της μηχανής εξαιτίας απότομων αλλαγών της τάσης που ξεπερνάνε τα όρια που έχουν οριστεί από την υπηρεσία διανομής (τάση ± 10% - συχνότητα ± 2%). bar

GRΟι εξουσιοδοτημένοι χειριστές πρέπει να εκτελούν αποκλειστικά τις διαδικασίες της συγκεκριμένης τους ειδικότητας και με την συμφωνία του διαχειριστή ασφάλειας της εταιρίας (αν η μηχανή χρησιμοποιείται σε εταιρία). Οι εξουσιοδοτημένοι χειριστές δεν επιτρέπεται να αφήνουν την μηχανή χωρίς επιτήρηση όσο βρίσκεται σε λειτουργία και κατά την διάρκεια διαδικασιών συντήρησης. ΣΥΝΤΗΡΗΣΗ ΡΌΥΤΙΝΑΣ Περιλαμβάνει όλες τις δραστηριότητες που εκτελούνται με σκοπό την διατήρηση της καλής χρήσης και των λειτουργικών συνθηκών της μηχανής μέσω διαφορετικών τύπων επέμβασης (τροποποιήσεων, οπτικών ελέγχων, καθαρισμός φίλτρων αέρα, κλπ.) που εκτελούνται από τον εξουσιοδοτημένο τεχνικό μηχανικό συντήρησης σε συγκεκριμένη συχνότητα. bar

ΚΑΤΑΣΤΑΣΗ «ΑΠΕΝΕΡΓΌΠΌΙΗΜΕΝΗΣ

επέμβασης οποιουδήποτε τύπου συντήρησης και/ή τροποποίησης στην μηχανή, είναι αναγκαίο και υποχρεωτικό να αδειάσει η δεξαμενή (να μην έχει πίεση) να αποσυνδέσετε την πηγή ηλεκτρικής ενέργειας, όπως επίσης και να επιβεβαιώσετε ότι η μηχανή έχει όντως σταματήσει και δεν γίνεται να ενεργοποιηθεί ξαφνικά (διακόπτης ON-OFF γυρισμένος στην θέση «OFF (0)» και το καλώδιο παροχής ηλεκτρικής ενέργειας αποσυνδεδεμένο από την πρίζα του δικτύου και τοποθετημένο κοντά στην

Αν είναι απαραίτητο, είναι υποχρεωτικό να συνδεθεί η μηχανή αποκλειστικά σε σύστημα παραγωγής με δύναμη μεγαλύτερη της εγκατεστημένης ηλεκτρικής ενέργειας για να υποστηρίξει την αρχική κορυφή απορρόφησης. Απαγορεύεται αυστηρά η χρήση σωλήνων αέρα (επεκτάσεις), εξοπλισμού, και εργαλείων που δεν είναι κατάλληλα και/ή δεν πληρούν τις οδηγίες σε ισχύ. Είναι υποχρεωτική η χρήση σωλήνων αέρα (επεκτάσεις), εξοπλισμού, και εργαλείων που πληρούν τις οδηγίες σε ισχύ και τις οδηγίες συντήρησης που παρέχονται από τους αντίστοιχους κατασκευαστές. Ο κατασκευαστής αρνείται κάθε ευθύνη για τις ζημιές σε άτομα, ζώα, και πράγματα εξαιτίας της ανυπακοής στις προειδοποιήσεις που περιγράφονται παραπάνω. ΣΥΝΔΕΣΗ ΤΌΥ ΣΩΛΗΝΑ ΑΕΡΑ (ΕΠΕΚΤΑΣΗ) ΚΑΙ ΤΩΝ ΕΡΓΑΛΕΙΩΝ

1. Συνδέστε τα εργαλεία στον σωλήνα αέρα

2. Συνδέστε τον σωλήνα αέρα (επέκταση) στην τρύπα

εξόδου γρήγορου αέρα της συσκευής. ΣΤΑΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ Η απενεργοποίηση της μηχανής μπορεί να εκτελεστεί πιέζοντας τον διακόπτη «ON-OFF» στην θέση «OFF (0)». Για να αποφύγετε περιπτώσεις άμεσου ή κοντινού κινδύνου, οι εξουσιοδοτημένοι χειριστές πρέπει υποχρεωτικά να εκτελέσουν τις ακόλουθες διαδικασίες:

1. Πιέστε τον διακόπτη «ON-OFF» στην θέση «Off (0)» την

2. Ειδοποιήστε αμέσως τον «διαχειριστή ασφάλειας» για την

έκτακτη ανάγκη (αν η μηχανή χρησιμοποιείται σε εταιρία). ΣΤΑΣΗ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ ΕΝΕΡΓΌΠΌΙΗΣΗ ΜΕΤΑ ΤΗΝ ΣΤΑΣΗ ΕΚΤΑΚΤΗΣ

Μόνο και αποκλειστικά αφού έχουν αφαιρεθεί οι αιτίες έκτακτης ανάγκης και έχει εκτιμηθεί προσεκτικά ότι δεν έχουν προκαλέσει ζημιές και/ή αλλοιώσεις στην μηχανή, με την έγκριση του «Διαχειριστή Ασφαλείας» (στην περίπτωση που η μηχανή χρησιμοποιείται σε εταιρία), ενεργοποιήστε την μηχανή όπως περιγράφεται στην παρ. 24.

GRΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΣΥΝΤΗΡΗΣΗ Περιλαμβάνει όλες τις δραστηριότητες που εκτελούνται με σκοπό την διατήρηση της καλής χρήσης και των λειτουργικών συνθηκών της μηχανής μέσω διαφορετικών τύπων επέμβασης (τροποποιήσεων, αντικαταστάσεων, κλπ.) που εκτελούνται αποκλειστικά από εξουσιοδοτημένους τεχνικούς του κατασκευαστή σε συγκεκριμένη συχνότητα ή στην περίπτωση δυσλειτουργίας ή φθοράς. ΠΙΝΑΚΑΣ ΣΥΝΤΗΡΗΣΗΣ ΡΌΥΤΙΝΑΣ

Επιβεβαιώστε ότι είναι συνδεδεμένα, κατάλληλα εγκατεστημένα, και λειτουργούν.

ενέργειας και βύσμαw Οπτικός έλεγχος κατάστασης

Στο τέλος κάθε κύκλου εργασιών, γυρίστε την μηχανή στο έδαφος και αδειάστε την υγρασία από την δεξαμενή, ανοίγοντας την βαλβίδα υγρασίας

Έλεγχος πίεσης στις ρόδες. Αν είναι απαραίτητο, φουσκώστε με πεπιεσμένο αέρα 2,5 bar το μέγιστο.

Αέρα Αρ. 2, μπροστινή και πίσω πλευρά Ξεβιδώστε την βίδα αφαιρέστε το κάλυμμα αφαιρέστε το φίλτρο και καθαρίστε το με αέρα· επανασυναρμολογήστε το κάλυμμα σωστά. ΣΗΜΕΙΩΣΗ: ΑΝΤΙΚΑΤΑΣΤΗΣΤΕ ΣΤΗΝ ΠΕΡΙΠΤΩΣΗ ΦΑΝΕΡΗΣ ΦΘΟΡΑΣ.

Όταν η μηχανή καταστρέφεται, είναι απαραίτητη η υπακοή στις απαιτήσεις των κανονισμών σε ισχύ. Ξεχωρίστε τα μέρη που αποτελούν την μηχανή σύμφωνα με τα υλικά που τα αποτελούν (πλαστικό, χαλκός, σίδηρος,

Για συμπληρωματική επέμβαση συντήρησης, είναι υποχρεωτική η αίτηση τεχνικής βοήθειας στον κατασκευαστή ή εξουσιοδοτημένο πωλητή. Οι εξουσιοδοτημένοι χειριστές πρέπει να εκτελούν αποκλειστικά τις διαδικασίες της συγκεκριμένης τους ειδικότητας και με την συμφωνία του διαχειριστή ασφάλειας της εταιρίας (αν η μηχανή χρησιμοποιείται σε εταιρία). ΠΡΌΒΛΗΜΑ ΑΙΤΙΑ ΑΝΤΙΜΕΤΩΠΙΣΗ Η μηχανή δεν ενεργοποιείται ή απενεργοπο-

1. Επιβεβαιώστε ότι ο

διακόπτης «ON-OFF» είναι στην θέση «ON (I)»·

2. Ελέγξτε ότι το καλώδιο

παροχής ηλεκτρικής ενέργειας λειτουργεί και είναι κατάλληλα συνδεδεμένο σε κατάλληλη πρίζα·

3. Ελέγξτε ότι οι επεκτάσεις

που πιθανών χρησιμοποιούνται και η πρίζα παροχής ηλεκτρικής ενέργειας λειτουργούν·

4. Ελέγξτε ότι ο βασικός

διακόπτης του δικτύου είναι ενεργός και τοποθετημένος στην θέση «ON (I)». Ενεργοποίηση του αποκατασ-

διακόπτη λόγω υπερφόρτωσης τάσης και/ή βραχυκυκλώ-

Ακολουθείστε την διαδικασία που περιγράφεται στην παρ. 26.

ξεκινάει πολλές φορές χωρίς

σωλήνες αέρα, το εργαλείου, ή την πνευματική εγκατάσταση.

1. Ελέγξτε ότι η πνευματική

εγκατάσταση δεν έχει πάθει ζημιά·

2. Ελέγξτε την αντοχή και

την σύνδεση του σωλήνα αέρα και του εργαλείου. Δεν βγαίνει αέρας από το

Η δεξαμενή δεν έχει πίεση. Ενεργοποιήστε την μηχανή και περιμένετε μέχρι η δεξαμενή να γεμίσει για να επιβεβαιώσετε την πίεση στον μετρητή πίεσης. Λάθος ρύθμιση

Ελέγξτε ότι η τιμή που εμφανίζεται στον μετρητή πίεσης στην έξοδο είναι μεγαλύτερη από 0 (μηδέν) bar. Το εργαλείο έχει ζημιά. Ελέγξτε την κατάσταση και αποτελεσματικότητα του

ΠΡΌΒΛΗΜΑΤΑ – ΑΙΤΙΕΣ – ΕΠΙΛΥΣΗ ΠΡΌΒΛΗΜΑΤΩΝ Ο ακόλουθος πίνακας δίνει μια σειρά καταστάσεων που μπορεί να προκύψουν κατά την διάρκεια χρήσης της μηχανής.

GRΠΡΌΒΛΗΜΑ ΑΙΤΙΑ ΑΝΤΙΜΕΤΩΠΙΣΗ Μείωση πίεσης στην δεξαμενή

1. Ελέγξτε την κατάσταση

της πνευματικής εγκατάστασης.

2. Ελέγξτε την κατάσταση

των σωλήνων αέρα και του εργαλείου.

οι συνδέσεις μεταξύ των σωλήνων αέρα της μηχανής και του εργαλείου είναι σε καλή

4. Επιβεβαιώστε ότι η

βαλβίδα αποστράγγισης της υγρασίας είναι καλά

Διαρροή αέρα από την βαλβίδα του διακόπτη

Ελέγξτε αν η βαλβίδα είναι

δονείται και/ή παράγει πολύ

φίλτρα αέρα. Καθαρίστε τα φίλτρα. ΑΝΤΑΛΛΑΚΤΙΚΑ Τα αυθεντικά ανταλλακτικά για πιθανές αντικαταστάσεις πρέπει να ζητώνται αποκλειστικά από τον κατασκευαστή ή εξουσιοδοτημένους

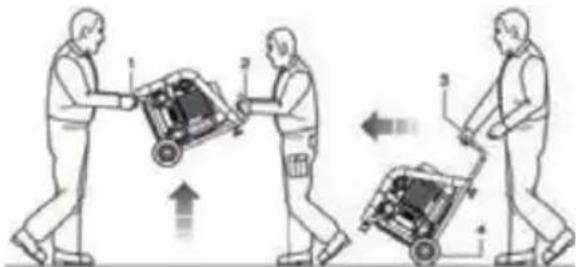

Απαγορεύεται αυστηρά η αντικατάσταση οποιουδήποτε μέρους της μηχανής με μη αυθεντικά ανταλλακτικά. ΜΕΤΑΦΌΡΑ ΚΑΙ ΧΕΙΡΙΣΜΌΣ ΜΗΧΑΝΗΣ Η μηχανή μπορεί να μεταφερθεί χειροκίνητα από δύο υπεύθυνους χειριστές κρατώντας την από το πόδι στήριξης και το χερούλι ή να την αναλάβει ένας υπεύθυνος χειριστής χρησιμοποιώντας το χερούλι και τις ρόδες με τις οποίες είναι εξοπλισμένη.

Η μηχανή συσκευάζεται από τον Κατασκευαστή σε ένα κουτί από χαρτόνι που είναι εξοπλισμένο με δύο χερούλια και περιλαμβάνει 1 Στεγνό Συμπιεστή, και 1 Εγχειρίδιο Χρήσης και Συντήρησης. ΑΝΌΙΓΜΑ ΤΗΣ ΣΥΣΚΕΥΑΣΙΑΣ Όταν η συσκευασία έχει τοποθετηθεί στο έδαφος, σε μια επίπεδη επιφάνεια για εξασφάλιση της σταθερότητάς της, ανοίξτε την συσκευασία και αφαιρέστε την μηχανή ακολουθώντας τις οδηγίες που περιλαμβάνονται στην παρ. 12.

Αν η μηχανή δεν θα χρησιμοποιηθεί για πολύ χρόνο, είναι απαραίτητο να αποθηκευτεί σε ένα ασφαλές μέρος, και να βρίσκεται σε κατάλληλη θερμοκρασία και υγρασία, όπως επίσης να προστατεύεται από

Πριν την αποθήκευση της μηχανής, προτείνεται να αδειάσει η υγρασία από την δεξαμενή αέρα. Προτείνεται να απορρίψετε την συσκευασία σύμφωνα με τα διάφορα υλικά υπακούοντας τους νόμους σε ισχύ στην χώρα χρήσης. Η μεταφορά της μηχανής πρέπει υποχρεωτικά να γίνεται από δύο υπεύθυνους χειριστές σύμφωνα με τις οδηγίες στο «εγχειρίδιο διαχείρισης βάρους» ώστε να αποφευχθούν ανεπιθύμητες εργονομικές συνθήκες που μπορεί να περιλαμβάνουν κινδύνους για ζημιές της σπονδυλικής στήλης/του οσφυϊκού

Για να εξασφαλιστεί η ασφάλεια των εξουσιοδοτημένων χειριστών στον χώρο εργασίας, προτείνεται να εξασφαλίζεται μια ελάχιστη απόσταση (1 μέτρο) από άλλους, από αντικείμενα, και/ή εμπόδια.

Η μηχανή πρέπει να χρησιμοποιείται σε έναν χώρο εργασίας που έχει τα χαρακτηριστικά που περιγράφονται στην παρ. 2, τοποθετημένη σε επίπεδο έδαφος για εξασφάλιση της σταθερότητάς της σε σχέση με τις συνολικές της διαστάσεις και βάρος. bar

GRAC4504 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 0.24 Μέγιστη λειτουργική πίεση Bar 8 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 58 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1420 Όγκος δεξαμενής Λίτρα 4 Απόδοση (αναρρόφηση/παράδοση) Vmin 45 / 28 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 11 Διαστάσεις (ΠxΜxΥ) mm 355x258x290 AC24016 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 1.5 Μέγιστη λειτουργική πίεση Bar 9 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 72 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1400 Όγκος δεξαμενής Λίτρα 16 Απόδοση (αναρρόφηση/παράδοση) Vmin 240 / 170 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 42.5 Διαστάσεις (ΠxΜxΥ) mm 720x510x495 AC12810 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 0.75 Μέγιστη λειτουργική πίεση Bar 9 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 65 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1420 Όγκος δεξαμενής Λίτρα 10 Απόδοση (αναρρόφηση/παράδοση) Vmin 128 / 80 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 25.8 Διαστάσεις (ΠxΜxΥ) mm 495x437x459 AC10304 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 0.55 Μέγιστη λειτουργική πίεση Bar 9 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 60 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1400 Όγκος δεξαμενής Λίτρα 4 Απόδοση (αναρρόφηση/παράδοση) Vmin 103 / 55 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 17.1 Διαστάσεις (ΠxΜxΥ) mm 405x375x335 AC32024 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 2.2 Μέγιστη λειτουργική πίεση Bar 10 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 78 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1400 Όγκος δεξαμενής Λίτρα 24 Απόδοση (αναρρόφηση/παράδοση) Vmin 320 / 230 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 54 Διαστάσεις (ΠxΜxΥ) mm 800x560x535 AC24080 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 1.5 Μέγιστη λειτουργική πίεση Bar 9 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 72 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1400 Όγκος δεξαμενής Λίτρα 80 Απόδοση (αναρρόφηση/παράδοση) Vmin 240 / 170 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 63.5 Διαστάσεις (ΠxΜxΥ) mm 545x465x1210 AC12824 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 0.75 Μέγιστη λειτουργική πίεση Bar 9 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 65 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1420 Όγκος δεξαμενής Λίτρα 24 Απόδοση (αναρρόφηση/παράδοση) Vmin 128 / 80 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 22.0 Διαστάσεις (ΠxΜxΥ) mm 571x280x575 AC24050 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 1.5 Μέγιστη λειτουργική πίεση Bar 9 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 72 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1400 Όγκος δεξαμενής Λίτρα 50 Απόδοση (αναρρόφηση/παράδοση) Vmin 240 / 170 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 40.5 Διαστάσεις (ΠxΜxΥ) mm 730x410x730 AC8305 Τάση/Συχνότητα Ενέργειας V / Hz 230 / 50 Ονομαστική Ισχύς kW 0.35 Μέγιστη λειτουργική πίεση Bar 9 Εγγυημένο επίπεδο πίεσης θορύβου (Οδ.2000/14/CE) dB 60 Ταχύτητα περιστροφής άξονα μοτέρ Rpm 1400 Όγκος δεξαμενής Λίτρα 5 Απόδοση (αναρρόφηση/παράδοση) Vmin 83 / 33 Θερμοκρασία/Υγρασία περιβάλλοντα αέρα °C / %

Συνολικό βάρος Kg 14.1 Διαστάσεις (ΠxΜxΥ) mm 435x410x270 ΤΕΧΝΙΚΕΣ ΠΡΌΔΙΑΓΡΑΦΕΣ Τα διατηρημένα δικαιώματα σε αυτό το εγχειρίδιο «χρήσης και συντήρησης» παραμένουν ιδιοκτησία του κατασκευαστή. Κανένα μέρος του εγχειριδίου δεν μπορεί να αναπαραχθεί και να μοιραστεί (ολόκληρο ή σε μέρη) με οποιοδήποτε μέσο αναπαραγωγής χωρίς γραπτή εξουσιοδότηση από τον Κατασκευαστή. Όλα τα αναφερόμενα εμπορικά σήματα ανήκουν στους αντίστοιχους ιδιοκτήτες τους. ΔΙΚΑΙΩΜΑΤΑ ΠΌΥ ΔΙΑΤΗΡΌΥΝΤΑΙ Κατηγορία υπηρεσιών για όλα τα μοντέλα: S3 - 20mn ON/ 10mn OFF
