MANUALE UTENTE LBL 4 Battery Kärcher

1. Charger le bloc-batterie.

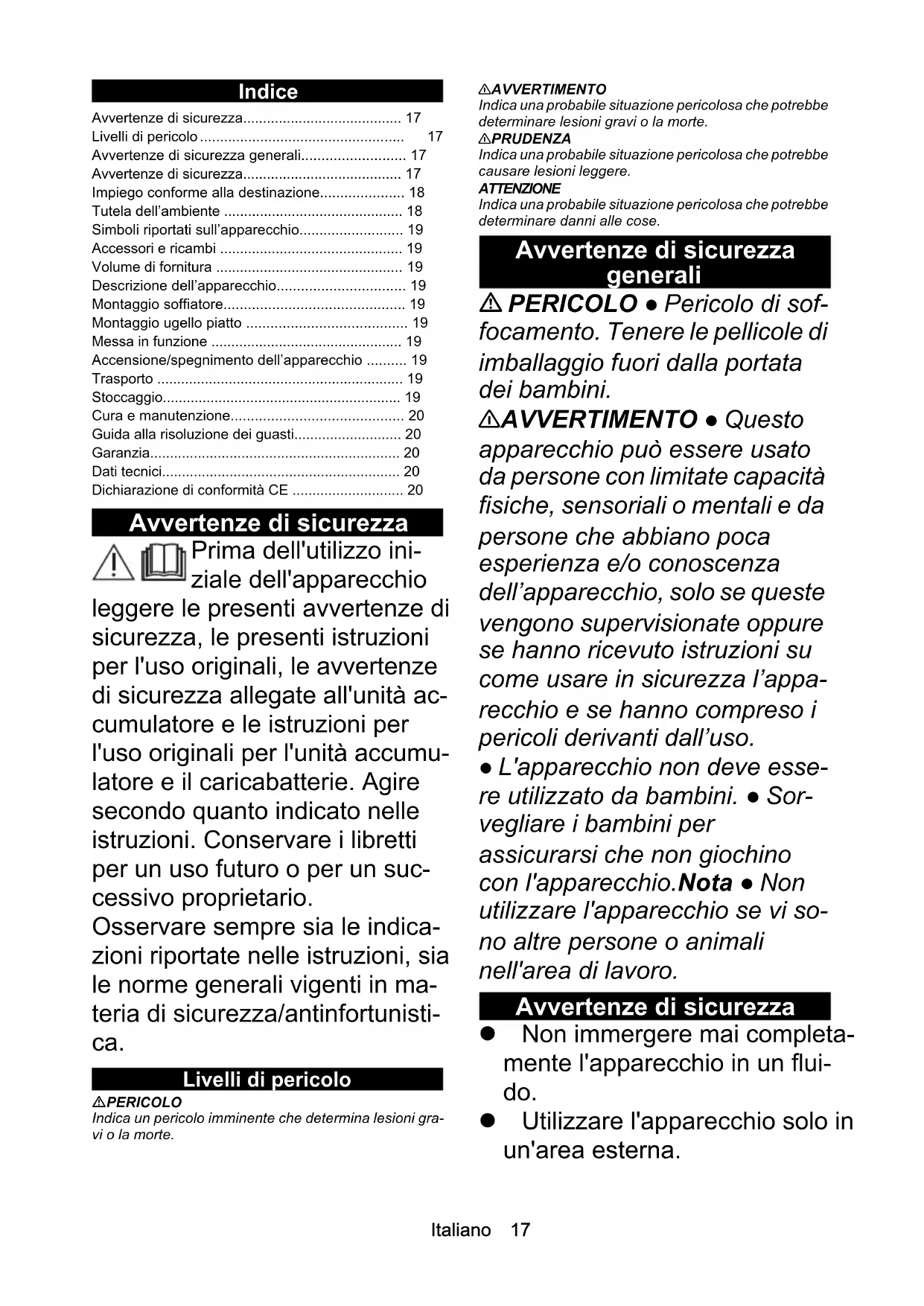

Avverenze di sicurezza. 17

Livelli di pericolo 17

Avvertenze di sicurezza generali 17

Avverenze di sicurezza 17

Impiego conforme alla destinazione. 18

Tutela dell'ambiente 18

Simboli riportati sull'apparecchio. 19

Accessori ericambi 19

Volume di fornitura 19

Descrizione dell'apparecchio 19

Montaggio soffiatore. 19

Montaggio ugello piatto 19

Messa in funzione 19

Accensione/spegnimento dell'apparecchio 19

Trasporto 19

Stoccaggio. 19

Cura e manutenzione. 20

Guida alla risoluzione dei guasti. 20

Garanzia. 20

Dati tecnici 20

Dichiarazione di conformità CE 20

Avverenze di sicurezza

Prima dell'utilizzo initiaziale dell'apparecchio

leggere le presenti avvertenze di sicurezza, le presenti istruzioni per l'uso originali, le avvertenze di sicurezza allegate all'unità accumulator e le istruzioni per l'uso originali per l'unità accumulator e il caricabatterie. Agire secondo quantoindicato nelle istruzioni.Conservare i libretti per un uso futuro o per un successivo proprietario.

Osservare sempre sia le indicatezioni riportate nelle istruzioni, sia le norme generali vigenti in materia di sicurezza/antinfortunistica.

Livelli di pericolo

PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVERTIMENO

Indica una probabile situazione pericolosa che potrebber determinare lesioni gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebber determinare danni alle cose.

Avverenze di sicurezza generali

PERICOLO · Pericolo di soffocamento. Tenere le pellicole di imballaggio fuori alla portata dei bambini.

AVVERTIMENTO • Questo apparecchio più essere usato da persone con limitate disponibilità fisiche, sensoriali o mentali e da個人ità è capazità esperenza e/o conoscenza dell'apparecchio, solo sequeste vengono supervisionate oppure se hanno ricevuto istruzioni su come usare in sicurezza l'apparecchio e se hanno compreso i pericoli derivanti dall'uso.

• L'apparecchio non deve essere utilizzato da bambini. - Sorvegliare i bambini per assicurarsi che non giochino con l'apparecchio. Nota - Non utilizzato l'apparecchio se vi sono altre persono o animali nell'area di lavoro.

Avverenze di sicurezza

Non immershere mai complemente l'apparecchio in un fluido.
Utilizzare l'apparecchio solo in un'area esterna.

• Verificate regolarmente la presenza di eventuali danni sull'apparecchio. Non utilizzare l'apparecchio se presenta danni visibili.
  Non toccare il soffiatore o il ventilatore dell'apparecchio.
  Nonutilizzare l'apparecchio
  senza soffiatore montato.
  Non copire l'apertura di aspi-razione.
• Tenere gli indumenti larghi lontani dall'apertura di aspirazione.
  Rispettare le avventenze di sicurezza dell'unità accumulatoratore allegate e comportarsi di conseguenza.
• Leggere attendamente le istruzioni. Acquisire familarità con i comandi e con l'uso corretto dell'apparecchio.
  Non permettere mai che l'apparecchio venga utilizzato da persone che non abbiano letto le presenti istruzioni. Le disposzizioni locali possono limitare l'età degli operatori.
• Durante l'utilizzo dell'apparecchio, indossare sempre scarpe resistenti e pantaloni lunghi.
  Non indossare abiti o gioielli larghi, che potrebbero essere aspirati nella presa d'aria. Tenere i capelli lunghi lontani dalle prese d'aria.
• Durante l'esercizio, indossare degli occhiali di protezione.

Utilizzare l'apparecchio solo alla luce diurna oppure in presenza di una buona illuminazione artificiale.
Non sovraffaticarsi e mantenere sempre l'equilibrio.
In pendenza,manteneresempre una posizione sicura.
- Con l'apparecchio si può solo camminare, non correre.
- Tenere pulite tutte le presed'aria fresca.
Non soffiare mai lo sporco.
verso le persona presenti.
- Serrare tutti i dadi, i bulloni e le viti per assicurarsi che l'apparecchio sia sempre in uno stato operativo sicuro.
- Sostituire peszisusurati o daneggiati.
Utilizzare solo ricambi e accessori originali.

Impiego conforme alla destinazione

△AVERTIMENO

Pericolo di lesions causato da particelle proiettate attorno

Utilizzare l'accumulafoglie solo se non rappresenta un pericolo per le personne nelle vicinanze.

L'apparecchio è progettato per la soffiatura di foglie a terra, tagliare il prato, potare le siepi e per lo sporco.

Utilizzare l'apparecchio escludivamente in ambito domestico.

Uso errato prevedibile

Non è consentito alcun impiego che non sia conforme alle disposizioni.

L'operaatore è responsable dei danni seguenti a un impiego non conforme alla destinazione.

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.
Gli appearecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatorati oppure olio che, se usati o smaltiti scorrettamente, possono costituire

un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli appa

recchi contrassegnati con quello symbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti containe (REACH)

Informazioni aggiornate sulle componenti contenate sono disponibili all'indirizzo: www.kaercher.com/REACH

Simboli riportati sull'apparecchio

Accumulafoglie LBL 2 / LBL 4

Avvertimento oggetti scagliati nelle vicinanzi.

Persone diverse dall'opercatore devono stare a distanza dall'area di lavoro.

Durante l'esercizio dell'apparecchio indossare protezione per l'udito e occhiali di protezione idonei.

Proteggere l'apparecchio da pioggia e spruzzi d'acqua.

Accessoriericambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Il volume di fornitura dell'apparecchio è riportato sulla confesezione. Disimballare la confesezione e controllare che il contentuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Descrizione dell'apparecchio

Figura A

1Ugello piatto con bordo raschiatore integrato
2 Parte inferiore soffiatore
3 Parte superiore sofiatore
4 Uscita dell'aria
⑤Interruttore dell'apparecchio

18 V: ON/OFF

36 V: OFF, livello 1, livello 2

6Tasto di sblocco unità accumulatoratore
⑦Targhetta
8 Sede per l'unità accumulatoré Battery Power (+)
9 Apertura di aspirazione
10Unità accumulatorate Battery Power 36/25
(1) ^ Caricabatterie rapido Battery Power 36 V

12*Caricabatterie standard Battery Power 18 V
13*Unità accumulatorate Battery Power 18/25

*già presente nella fornitura delle varianti set.

Montaggio soffiatore

1. Inserire la parte inferiore soffiatore sulla parte superiore soffiatore.

Figura C

1. Ruotare il sofiatore in senso orario per il bloccaggio (chiusura a baionetta).

Figura D

Per rimuoverlo, ruotare il soffiatore in senso antiorario.

Montaggio ugello piatto

1. Inserire l'ugello piatto sulla parte inferiore soffiatore.
   Figura B

Messa in funzione

Inserimento accumulator

ATTENZIONE

Contatti sporchi

Danni all'apparecchio e all'accumulatore

Prima dell'impio, controllare che l'alloggiamento della batteria e i contatti non siano sporchi ed eventualmente pulirli.

Figura E

1. Spingere l'accumulatore nell'alloggiamento, finché non si sente lo scatto d'innesto.

Rimozione accumulatoratore

△AVVERTIMENO

Avviamo incontrollato

Pericolo di lesions

Prima di qualsiasi intervento di manutenzione e assistenza e durante le pause di lavoro rimuovere l'accumulatore dall'apparecchio.

Figura F

1. Premere il tasto di sblocco.
2. Rimuovere l'accumulatore dall'apparecchio.

Accensione/spegnimento dell'apparecchio

Accendere o spagnere l'apparecchio con l'interruttore dell'apparecchio.

1. Spingere in avanti l'interruttore dell'apparecchio in posizione "1" o "2" (solo LBL 4 Battery).
   L'apparecchio si accende.
2. Spingere l'interruttore dell'apparecchio all'indietro. L'apparecchio si arresta.

Trasporto

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesions e di danneggiamento

Nel trasporto osservare il peso dell'apparecchio.

Stoccaggio

△PRUDENZA

Mancata osservanza del peso

Pericolo di lesions e di danneggiamento

Nello stoccaggio, osservare il peso dell'apparecchio.

Nota

Conservare l'apparecchio sempre in ambiente asciutto e rimuovere l'unità accumulatoratore.

Cura e manutenzione

L'apparecchio non richiede manutenzione.

Guida alla risoluzione dei guasti

I guasti hanno spesso cause semplici che possono essere risolte autonomamente aiutandosi con le seguentiindicazioni. In caso di dubbi o di guasti qui non menzionati si consiglia di rivolgersi al servizio assistenza autorizzato.

Con l'usura, la capacité dell'unità accumulatoratore diminuisce,anche in caso di cura adeguata;per tale motivo non sare più possibile raggiungere l'intera durata, anche in stato di carica massima.Cio non rappresenta un difetto.

Targhetto

Sulla targhetta sono riportati i dati più importanti dell'apparecchio.

Nel capitolo "Descrizione dell'apparecchio" è molto punto dell'apparecchio sul quale è apposta la targhetta.

Guasti dell'apparecchio

L'apparecchio non si avvia

L'unità accumulatorò non è posizionata correttamente.

1. Spingere l'unità accumulatoratore nell'alloggiamento finché non si innesta.

L'unità accumulatorè scarica.

1. Caricare l'unità accumulatoré.

L'unità accumulatorè ∈ modalità riposo.

1. Premere l'interruttore dell'apparecchio più a lungo o una seconda volta.

L'unità accumulatore è difettosa.

1. Sostituire l'unità accumulatorate.

L'apparecchio si arresta durante l'esercizio

L'accumulatore è surriscaldato

• Interrompere il lavoro e attendere che l'accumulatore raffreddi tornando al Campo di temperatura consentito. Questo potrebbe durare alcuni minuti.

Garanzia

Le condizioni di garanzia valgono nel rispetto voa se di pubblicazione da parte della notre社會e di vendita competente. Entro il termine di garanzia eliminiamo gratamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

	LBL 2 Battery	LBL 2 Battery Set	LBL 4 Battery	LBL 4 Battery Set
Dati sulle prestazioni dell'apparecchio
Velocità dell'aria max.	km/h 210	210 250	250
Portata volumetrica max.	m3/h 220	220 330	330
Tensione d'esercizio	V	1	8	1

	LBL 2 Battery	LBL 2 Battery Set	LBL 4 Battery	LBL 4 Battery Set
Regolazione di ve-locità	-- sì sì
Livelli di velocità -- 2 2
Unità accumulato-re compresa	-	B -a tery Powe r 18/ 25	B -a tery Powe r 36/ 25
Tipo di caricabatte-rie	-	C -a ca-batter ie stan-dard Bat-tery Powe r 18V	O -ca-batter ie ra-pido Bat-tery Powe r 36V

Dimensioni e pesi

Peso	kg	2	2,5	2,2	3
Lunghezza x lar-ghezza x altezza	mm	975 x	975 x	975 x	975 x
		170 x	170 x	170 x	170 x
		305	305	305	305

Valori rilevati secondo EN 60335-2-79 * Le misurazioni sono state svolte con l'ugello piatto

Valore di vibrazio-ne mano-braccio	m/s2	1,7	1,7	2,1	2,1
Incertezza K	m/s2	0,2	0,2	0,2	0,2
* Livello di pressio-ne acustica	d	B	(	A	) 7	4
* Incertezza KpA	dB(A)	2	2	2	2
* Livello di potenza acustica LWA +	d	B	(	A	) 8	8
* Incertezza KWA

Con riserva di modifiche tecniche.

Dichiarazione di conformità CE

Con la presente dichiariamo che la macchina di seguito definita, in consequence della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apporte alla macchina perché il nostro consenso, la presente dichiarazione perde agli validità.

Prodotto: Accumulafoglie

Tip: LBL 2, LBL 4

Direttive CE pertinenti

2000/14/CE

Norme armonizzate applicate

6EN 6033561

EN 50636-2-100

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 62233: 2008

EN 50581

Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

LBL 2:

Misurato: 86

Garantito: 88

LBL 4:

Misurato: 94

Garantito: 96

I firmatari agiscono per incarico e con delega della direzione.

H. Jenner

Responsabile della documentazione: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40
