Legenda dei pittogrammi utilizzati...
Introduzione . 112
Utilizzo secondo la destinazione d'uso... .Pagina 113
Descrizione dei componenti.. .Pagina 113
Specifiche tecniche.. 113
Contenuto della confezione.. .Pagina 114
Avvertenze generali in materia di sicurezza..
Prima del montaggio.
Montaggio.
Messa in funzione.
Regolatore Mode.. .Pagina 118
Regolatore Sensitivity..
Regolatore Time.. 119
Pulizia e cura.
Smaltimento. 120
Garanzia.
Gestione dei casi in garanzia......Pagina 121
Assistenza.. .Pagina 122

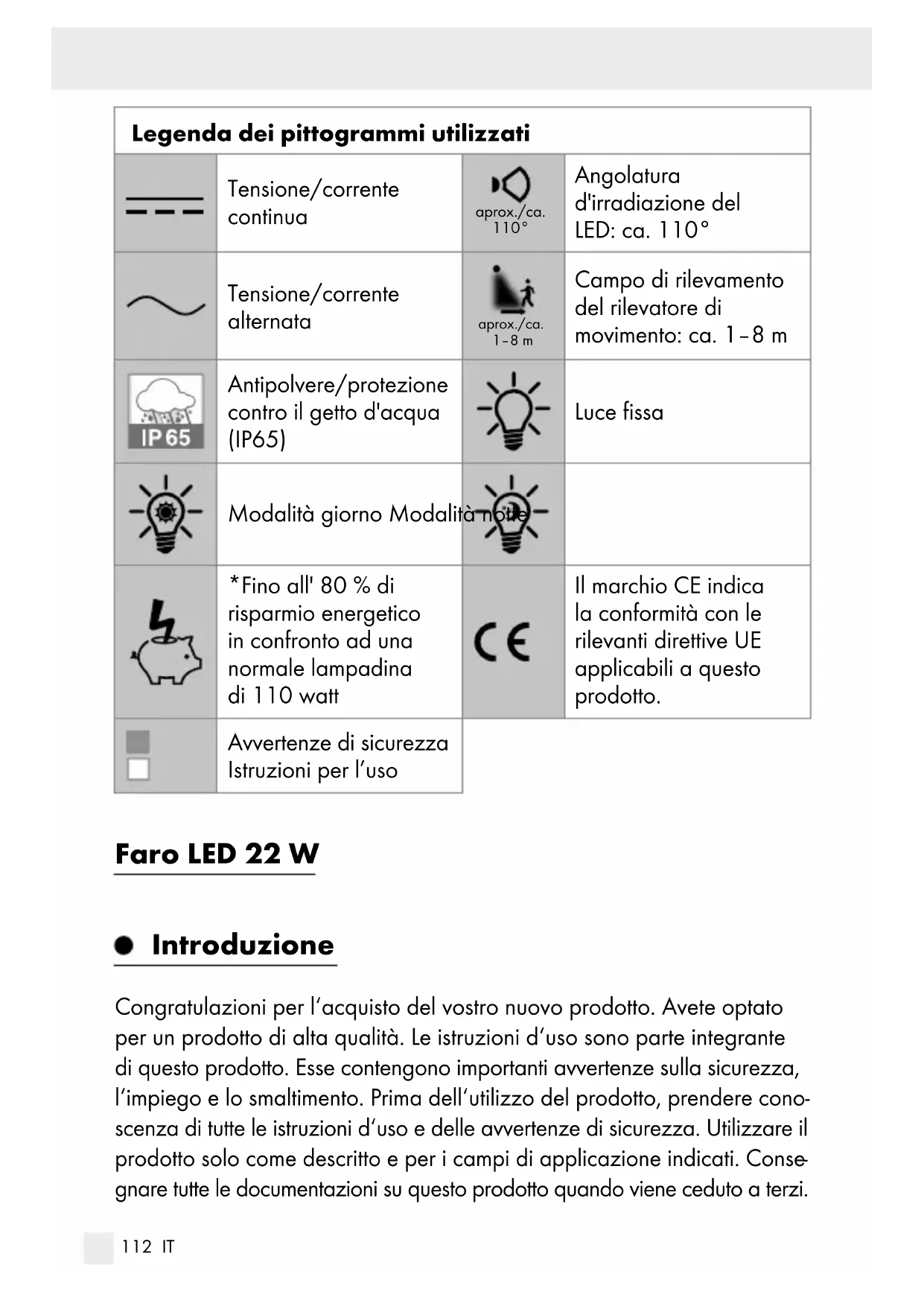

| Legenda dei pittogrammi utilizzati |
| - | Tensione/corrente
continua | aprox./ca. 110° | Angolatura d'irradiazione del LED: ca. 110° |
| ~ | Tensione/corrente
alternata | aprox./ca. 1-8 m | Campo di rilevamento del rilevatore di movimento: ca. 1-8 m |
| IP65 | Antipolverve/protezione contro il getto d'acqua (IP65) | | Luce fissa |
| Modalità giorno Modalità notte | | |
| *Fino all'80% di risparmio energetico in confronto ad una normale lampadina di 110 watt | CE | Il marchio CE indica la conformità con le rilevanti direttive UE applicabili a questo prodotto. |
| Avvertenze di sicurezza lstruzioni per l'uso | |
Faro LED 22 W
Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di quello prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impieg e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conosenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descririto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su quello prodotto quando viene Ceduto a terzi.
Utilizzo secondo la destinazione d'uso
Questo prodotto è destinato esclusivamente all'illuminazione di ambienti esterni. Il prodotto è destinato esclusivamente all'uso privato e non all'uso commerciale o ad altri campi di applicazione.
Descrizione dei componenti
1 Sensore di rilevazione del movimento
2 Faretto a LED
3 Viti di serraggio
4 Supporto
5 Morsetto di contatto alla viti
6Coprimorsetti
7 Passacavo a vite
Regolatore Mode
Regolatore Time
10 Regolatore Sensitivity
11 Viti 05x50mm
12 Tassello 8 mm
13 Disco dentato
14 Rondella
15 Rosetta elastica
- Specifichetecniche
Tensione di esercizio: 230V 50Hz
Potenza assorbita: 22W
Sensore di rilevamento
del movimento: raggio d'azione: max. 8 m (regolabile), angolo di rilevamento: ca. 160^ in orizzontale
Classedisolamento:1
Grado di protezione: IP65 (antipolvere/protezione contro il getto d'acqua)
Peso: 670g
Dimensioni compressive: 18 × 12,5 × 8 cm
Superficio di proiezione: max. 18× 12,5 cm
Altezza montaggio: ca. 1,8-2,5 m
Banda di frequenza: 5858 MHz-5873 MHz
Potenza max. trasmessa: -10 dBm
Omologato GS
Questo prodotto include una fonte luminosa con classe di efficienza energetica "F".
- Contenuto della confezione
Dopo aver aperto l'imballaggio, controllare subito che il prodotto sia completingo dei loro componenti e in perfette condizioni.
1 caretto a LED
2 tasselli ( 8mm)
2 viti (0 5 x 50 mm)
1 coprimorsetti
1 passacavo a vite
1 manuale di istruzioni per l'uso
Avvertenze generali in materia di sicurezza
PRIMA DI UTILIZZARE PER LA PRIMA VOLTA IL PRODOTTO LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI PER L'USO E LE AVVERTENZE IN MATERIALIA DI SICUREZZA! IN CASE DI CESSIONE DEL PRODOTTO A TERZI, CONSEGNARE ANCHE L'INTERA DOCUMENTAZIONE!
PERICOLO DI MORTE E DI INFORTUNIO PER
INFANTI E BAMBINI! Non lasciare mai i bambini privi di sorveglianza con il materiale di imballaggio. Sussiste
pericolo di soffocamento con il materiale di imballaggio. Spessoi bambini sottovalutano i pericoli. Tenere sempre il prodotto fuori dall'portata dei bambini.
- Questo prodotto più essere usato da bambini a partire dagli 8 anni in su e da persone con disponà fisiche, sensoriali o mentali limitate, oppure nella esperienza e conoscenza in merito, qualora sorvegliati o struitti circa un uso sicuro del prodotto e che comprendano i pericolì adesso connessi. I bambini non possono giocare con il prodotto. La pulizia e la manutenzione non possono essere eseguite da bambini sulla supervisione di un attività.
PERICOLO DI SOFFOCAMENTO! I bambini possono inghiottire piccoli componenti (ad es. viti). Tenere i bambini lontano dal luogo di lavoro durante il montaggio.
I LED e i driver LED non sono sostituibili.
Quando le lampadine giungono al termine della propria vita media, è necessario sostituire l'intero prodotto.
Montare il prodotto或者其他 raggio definibile con il braccio.
Pericolo di morte per folgorazione
- Prima di anni collegamento alla rete elettrica, controlling che prodotto non presenti danneggiamenti. Non utilizzato mai il prodotto qualora si rilevassero danneggiamenti.
- Prima del montaggio, assicurarsi che l'alimentazione presente coincide alla tensione d'esercizio necessità dal prodotto (230 V~50 Hz). In caso contrario non montare il prodotto.
ATTENZIONE! PERICOLO DI USTIONE! Prima di toccare il prodotto, assicurarsi che esta sua spenta e raffreddata da almeno 15 minuti. Il prodotto si surriscalda lavorante.
PERICOLO DI INCENDIO! Montare il prodotto ad una distanza di almeno 1,0 m da materiali esposti all'irraggiamento. Un eccessivo surriscaldamento cui provocare un incendio.
ATTENZIONE! PERICOLO DI LESIONI! Un vetro della lampada danneggiato deve essere sostituito prima di continuare a utilizzato il prodotto.
Il saretto è idoneo solo all'uso con l'apparecchio LED incorporato.
- Prima del montaggio
Nota: rimuovere dal prodotto l'intero materiale di imballaggio. Important: il collegamento elettrico deve essere essguito da un elettricista qualificato o da una persona competente in materia.
Quest'ultimo deve conoscere le caratteristiche del prodotto e le modalità di collegamento.
Prima dell'installazione, assicurarsi che non ci sa tensione nel cavo di rete a cui si collega il prodotto. Rimuovero perché il fusabile oppure spegnere l'interruttore magnetotermico situato nel quadro dei fusibili (posizione 0).
Verificare l'assenza di tensione con un rilevatore di tensione.
Il materiale di montaggio in dotazione è idoneo al fissaggio sulle comuni pareti di tipo solido. Informarsi anche in merito al tipo di materiale adeguato per il montaggio sulla superficie desiderata. Ove necessario informarsi presso un technician specializzato.
- Montaggio
Quando si eseguono fori nella parete, assicurarsi di non entrare in contatto con cablaggi, condutture idriche o gasdotti. Consultare le istruzioni per l'uso del trapano e osservare tutte le avventenze in materia di sicurezza. Altrimenti sussisterebbe un pericolò di morte o di lesionitramite folgorazione.
Nella scelta del luogo di montaggio tenere in considerazione i seguenti punti:
Scegliere una parete stabile e priva di vibrazioni.
Mantenere una distanza minima di ca. 20 cm da altri oggetti, al fine di garantire una buona aerazione.
Montare il prodotto solo in una direzione. L'etichetta "UP" sul prodotto o la freccia dovrebbe trovarsi oindicare in alto (vedi fig. D).
Assicurarsi che il faretto a LED 2 illumini la zona desiderata. Per la regolazione è possibile muovere il prodotto in verticale.
Assicurarsi che il sensore di rilevazione del movimento copra la zona desiderata. Il sensore di rilevazione del movimento 1 ha un Campo di rilevamento di max. 8 m e un angolo di rilevamento di ca. 160^ (a seconda dell'altezza di montaggio - l'altezza ideale sarebbe di 1,80-2,50 m).
Assicurarsi che il sensore di rilevazione del movimento non venga irradiato dall'illuminazione stradale durante la notte. Ciò potrebbe comprometerne il funzionamento.
Non orientare il sensore di rilevazione del movimento 1 in direzione di alberi, cespugli o luoghi che possono lavorate essere attraversati da animali. Non orientare il sensore di rilevazione del movimento 1 in direzione di termoventilatori, impianti di climatizzazione, vasche da bagno o altri oggetti che presentano sbalzi improvvisi di temperatura.
- Utilizzare il supporto 4 come modello per segnare i fori da eseguire sulla parete. Assicurarsi che non vi siano cavi elettrici o fili in quest'area della parete. Eseguire due fori per il fissaggio (Ø 8 mm) e introdurre i tasselli 12 nei fori. Fissare il supporto 4 tramite le viti 11 e verificare che sia ben saldo.
Svitare il passacavo a vite 7 e il coprimorsetti 6 introdurre il cavo di collegamento (non in dotazione) di tipo H05RN-F 3G, 1,0mm^2 atraverso il passacavo a vite 7 e il coprimorsetti 6 nel morsetto di contatto alla viti 5. La lunghezza per i fili di collegamento sono consultabili nella figura C.
Inserire il cavo di collegamento nei fori del morsetto di contatto alla viti 5. Risperbare il contrassegno situato sul morsetto di contatto alla viti 5 (L per conduttore di corrente, N per conduttura neutra e havo con messa a terra) (si veda fig. C).
Assicurarsi che agli filo del cavo di collegamento sia inserito totalmente nell'estremità dei fori del terminale. Controllare inoltre che sia fissato in sicurezza.
Riserrare infine il coprimorsetti 6 e il passacavo a vite 7
Fissare il faretto a LED 2 mediate le viti di serraggio 3 le rosette elastiche 15, le rondelle 14 e i dischi dentati 13 al supporto 4 (vedi fig. D).
Orientare il prodotto nella direzione desiderata. Eventualmente si dovranno allentare le viti di serraggio tra il supporto 4 e il faretto a LED 2. Dop o aver stabilito la direzione, riavvitare le viti di serraggio per garantire una tenuta sicura.
Dopo aver reinserito il fusabile o aver riattivato gli automatismi di sicurezza, il prodotto è pronto per l'uso.
- Messa in funzione
RegolatoreMode
Il regolatore Mode 8 cui estere utilizzato per
- accendere il prodotto,
- selezionare il tipo di luce,
- impostare l'intensità di luce con cui il prodotto verrà attivato,
- specnere il prodotto.
Ruotare il regolatore Mode collocandolo in posizione per attive la modalità DAY. Il sensore di rilevamento del movimento 1 rileva i movimenti sua con la luce diurna che notturna. Il saretto a LED 2 si accende automaticamente non appena si rilevi un movimento.
Ruotare il regolatore Mode collocandolo in posizione per attive la modalità NIGHT. Il sensore di rilevamento del movimento 1 rileva i movimenti via in condizioni di luce diurna che notturna. Il saretto a LED 2 si accende automaticamente non appena si rilevi un movimento.
Ruotare il regolatore Mode collocandolo in posizione ON e il saretto a LED 2 si illumina permanentemente.
Ruotare il regolatore Mode 8 in posizione OFF per spegnere il prodotto.
Nota: a conferma dell'avvenutochio di modalità, il faretto a LED 2 lampeggia brevamente. La modalità luminosa è così impostata.
RegolatoreSensitivity
Utilizzare il regolatore Sensitivity [10] per impostare la sensibilità del sensore di rilevamento del movimento [1]. L'angolo di copertura si estende o si restringe automaticamente a seconda della sensibilità scelta.
Ruotare il regolatore Mode 8 collocandolo in posizione modalità DAY)/ (modalità NIGHT) per attivare il sensore di rilevamento del movimento 1.
Nota: a conferma dell'avvenutochio di modalità, il faretto a LED 2 lampeggia brevamente. La modalità luminosa è ora impostata.
Ruotare il regolatore Sensitivity 10 per regolare la sensibilità del sensore dal 25% al 100% .
| Livello di sensibilità (regolatore Sensitivity 10) | Il faretto a LED 2 reagisce a movimenti all'interno di un raggio di |
| 25% fine a 1 metro | |
| 100% fine a 8 metri | |
RegolatoreTime
Utilizzato il regolatore Time 9 per impostare la durata dell'illuminazione del prodotto una volta che si azioni il sensore di rilevamento del movimento 1
Ruotare il regolatore Mode 8 collocandolo in posizione modalità DAY)/ (modalità NIGHT) per attivare il sensore di rilevamento del movimento 1
Nota: a conferma dell'avvenutochio di modalità, il faretto a LED 2 lampeggia brevamente. La modalità luminosa è ora impostata.
Ruotare il regolatore Time in senso orario per aumento la durata dell'illuminazione della lampada. L'impostazione possibile della durata dell'illuminazione della lampada è compresa tra ca. 5 secondi (= 5 S) e 10 minuti (= 10 M).
Pulizia e cura
ATTENZIONE! Il prodotto diventa bollente quando viene acceso. Lasciar raffreddare completamente il prodotto, prima di pulirlo.
Prima di eseguire la pulizia nella scatola dei fusibili, rimuovere il fusibile oppure disattivare l'interruttore magnetotermico.
Non immershere mai il prodotto in acqua o in altri liquidi. Si potrebber altrimenti danneggiare il prodotto.
Pulire il prodotto con un panno leggermente inumidito e privo di peli, insieme a un detergente delicato.
Dopo aver eseguito la pulizia nella scatola dei fusibili, insere il fusibile oppure accendere l'interruttore magnetotermico.
Con la presente OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, GERMANIA, dichiarare che il prodotto (Faro LED 22 W HG09583A) è conforme alle direttive 2014/53/UE, 2011/65/UE e 2009/125/CE.
Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.owim.com
Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il ricicchio.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziate, i quali sono contrassegnati da abbreviazioni (a) e da numero (b) con il seguente significato: 1-7: plastiche/20-22: carta e cartone/80-98: materiali compositi.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o città.
Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.
Il prodotto e il materiale da imballaggio sono riciclabili, soggetti a responsabilità estesa del produttore. Smaltire separatamente per un ottimale trattamento dei rifiuti, seguito i symboli illustrati sulla confezione. Il logo Triman è valido solamente per la Francia.
Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente più far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo alla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire alla data di acquisso. Il termine di garanzia ha inizio a partire alla data di acquisso. Conservare lo scontrino di acquisso originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisso.
Il prodotto da Lei acquistato da diritto ad una garanzia di 3 anni a partire alla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio disponà della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a anni che si verificano su componenti delicati (esempio interrupttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché dani derivanti dal trasporto o altri incidenti.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per anni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 390363_2201) come prova d'acquisto.
Il numero d'articolo più essere dedotto alla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito Telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificandoanche quando tale difetto si è verificato.
Assistenza
ITAssistenzaltalia
Tel.: 800790789
E-Mail: owim@lidl.it
