NÁVOD K OBSLUZE HG09583B Livarno Lux

Pokyny k montáži, obsluze a bezpečnostní pokyny

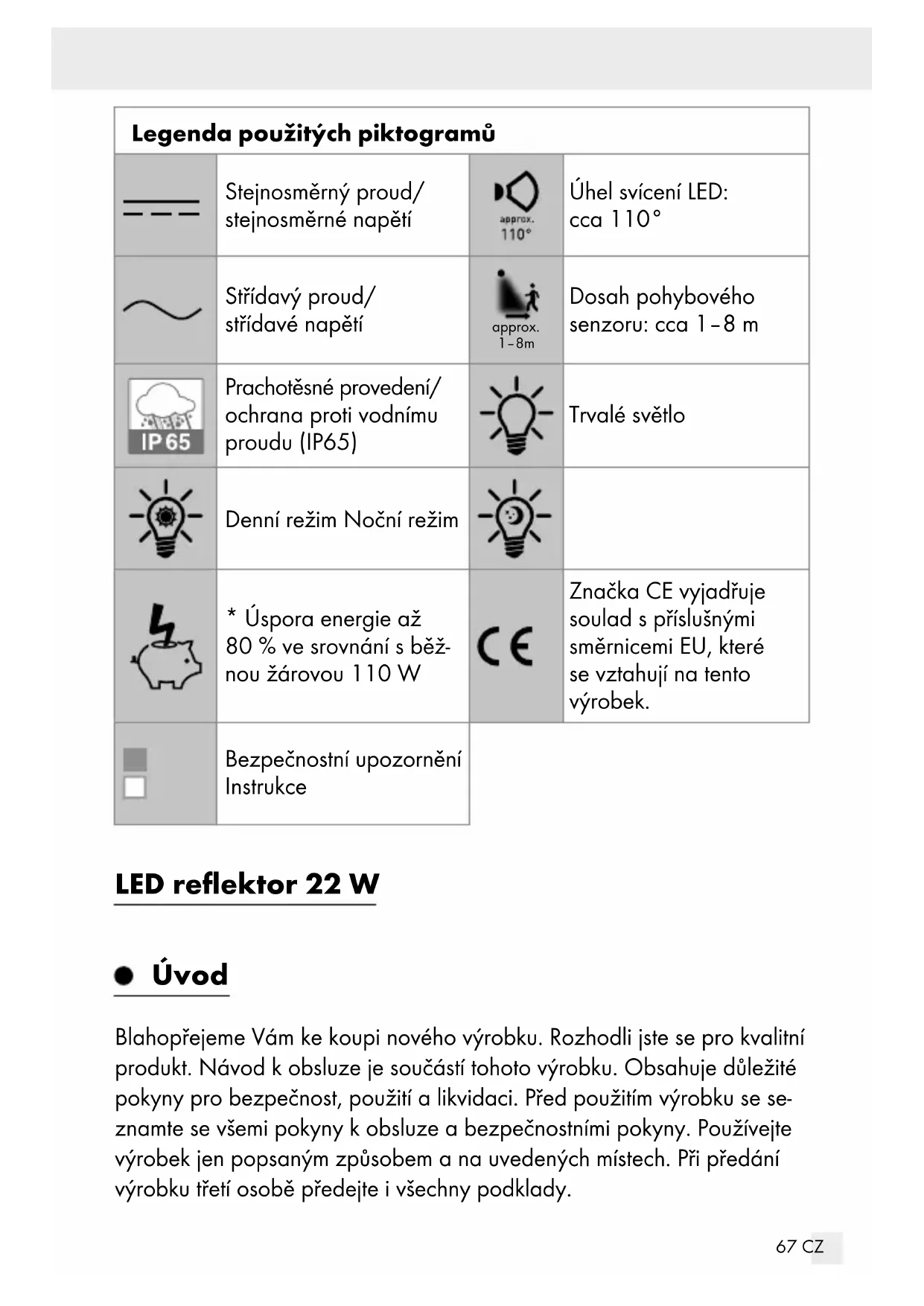

• Úspora energie až 80 % ve srovnání sběž- nou žárovou 110 W Značka CE vyjadřuje soulad s příslušnými směrnicemi EU, které se vztahují na tento výrobek. Bezpečnostní upozornění Instrukce LED reflektor 22 W Úvod Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní produkt. Návod kobsluze je součástí tohoto výrobku. Obsahuje důležité pokyny pro bezpečnost, použití a likvidaci. Před použitím výrobku se se- znamte se všemi pokyny k obsluze a bezpečnostními pokyny. Používejte výrobek jen popsaným způsobem a na uvedených místech. Při předání výrobku třetí osobě předejte i všechny podklady.68 CZ Použití ke stanovenému účelu Tento výrobek je určen pouze kosvětlení venkovních prostor. Výrobek je určen ksoukromému použití, není určen kživnostenskému podnikání nebo pro jinou oblast využití. Popis dílů

Připojovací svorka bez šroubu

Regulátor doby svícení

Regulátor citlivosti

Pružná podložka Technická data Provozní napětí: 230 V∼ 50 Hz Příkon: 22 W Pohybový senzor: dosah: maximálně 8 m (nastavitelný), úhel indikace: cca 160 ° vodorovně Třída ochrany: I Druh ochrany: IP65 (prachotěsnost/ochrana před proudem vody) Váha: 670 g Celkové rozměry: 18 x 12,5 x 8 cm Projekční plocha: maximálně 18 x 12,5 cm Montážní výška: cca 1,8–2,5 m Frekvenční pásmo: 5858 MHz–5873 MHz Maximální přenášený výkon: -10 dBm Certifikát GS Tento výrobek obsahuje osvětlovací prostředek třídy energetické účinnost„F“.69 CZ Obsah dodávky Bezprostředně po vybalení zkontrolujte úplnost dodávky a bezvadný stav výrobku. 1 reflektor sLED 2hmoždinky (Ø 8 mm) 2šrouby (Ø 5 x 50 mm) 1 upínací kryt 1 šroubení kabelu 1 návod kobsluze Všeobecná bezpečnostní upozornění PŘED PRVNÍM POUŽITÍM VÝROBKU SE SEZNAMTE SE VŠEMI BEZ- PEČNOSTNÍMI POKYNY A POKYNY KOBSLUZE! PŘI PŘEDÁVÁNÍ VÝROBKU TŘETÍ OSOBĚ PŘEDÁVEJTE SOUČASNĚ I VŠECHNY JEHO PODKLADY! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI! Nenechávejte děti nikdy bez dohledu sobalovým materiálem. Hrozí nebezpečí udušení obalovým materiálem. Děti často podcení nebezpečí. Výrobek chraňte před dětmi. Tento výrobek mohou používat děti od 8 let, osoby se sníženými fyzic- kými, smyslovými nebo duševními schopnosti nebo snedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly po- učeny obezpečném používání výrobku a chápou nebezpečí, která zjeho používání vyplývají. Svýrobkem si děti nesmí hrát. Děti nesmí bez dohledu provádět čištění ani uživatelskou údržbu výrobku. NEBEZPEČÍ UDUŠENÍ! Děti mohou malé dodané díly (např. šrouby) spolknout. Během montáže držte děti mimo pracoviště. LED a LED ovladač nejsou vyměnitelné. Po výpadku nebo poškození osvětlovacího prostředku se musí celý výrobek vyměnit. Namontujte výrobek mimo dosah paží.70 CZ Nebezpečí ohrožení života zasažením elektrickým proudem Před každým připojením krozvodu elektrického proudu zkontrolujte výrobek, zda není poškozený. Nepoužívejte výrobek, pokud jste zjis- tili, že je poškozený. Před montáží se ujistěte, že se místní síťové napětí shoduje sprovozním napětím výrobku (230 V∼ 50 Hz). Neinstalujte výrobek, jestliže se na- pětí neshodují. POZOR! NEBEZPEČÍ POPÁLENÍ! Zajistěte, aby byl výrobek vyp nutý a nejméně 15minut chladnul, než se ho znovu dotknete. Výrobek může dosáhnout velmi vysoké teploty. 1 ,0 m NEBEZPEČÍ POŽÁRU! Namontujte výrobek ve vzdálen osti minimálně 1,0 m od materiálů, které osvětluje. Nadměrné zahřívání může vést ke vzniku požáru.

POZOR! NEBEZPEČÍ ZRANĚNÍ! Poškozené sklo lampy je nutné před dalším použitím výrobku vyměnit. Reflektor je vhodný k použití jen s vestavěným LED provozním přístrojem. Před montáží Upozornění: Odstraňte veškerý obalový materiál zvýrobku. Důležité: Připojení kelektrické síti musí provést kvalifikovaný elektrikář nebo osoba zaškolená pro práce na elektrických rozvodech. Tato osoba musí být seznámena svlastnostmi výrobku a spředpisy kjeho připojení. Před instalací zajistěte, aby byl vodič, ke kterému má být výrobek připojen, bez napětí. Za tímto účelem vyjměte pojistku nebo vypněte jistič vpojistkové skříni (poloha0). Zkontrolujte beznapěťový stav zkoušečkou. Přiložený montážní materiál je vhodný do zdiva sobvyklou pevností. Informujte se, jaký montážní materiál je vhodný pro vámi zvolený pod- klad. Podle potřeby se informujte uodborníka.71 CZ Montáž Ujistěte se, že při vrtání do stěny nenarazíte na elektrické vodiče a plynové nebo vodovodní potrubí. Použijte ktomu návod kobsluze vrtačky a řiďte se všemi bezpečnostními pokyny. Vopačném případě hrozí nebezpečí usmr- cení nebo úrazu zasažením elektrickým proudem. Při výběru místa kmontáži pamatujte: Vyberte stabilní stěnu bez vibrací. Udržujte minimální vzdálenost cca 20 cm od jiných objektů tak, abyste zajistili dobrou cirkulaci vzduchu. Montujte výrobek pouze jedním směrem. Označení „UP“ (nahoru) na výrobku nebo šipka musí směřovat nahoru (viz obr. D). Zajistěte, aby bodové světlo LED

osvětlovalo požadovaný prostor. Výrobek můžete nastavením úhelníku přesouvat ve vertikálním směru. Zajistěte, aby pohybový senzor

svým dosahem kontroloval poža- dovaný prostor. Pohybový senzor

má dosah maximálně 8m při úhlu dosahu cca 160 ° (vzávislosti na výšce montáže – ideální je výška 1,8–2,5m). Dbejte na to, aby pohybový senzor

vnoci neosvětlovalo pouliční osvětlení. Může tím být ovlivněna účinnost pohybového senzoru. Nesměrujte pohybový senzor

na stromy, keře nebo místa, na kterých může snadno dojít kzachycení pohybu zvířat. Nesměrujte pohybový senzor

na horkovzdušné ventilátory, klimatizace, bazény nebo jiné objekty, u kterých dochází krychlým změnám teploty. Použijte držák

jako šablonu koznačení vrtaných děr na stěně. Zkon- trolujte, zda nejsou ve stěně vmístech, na kterých chcete vrtat, žádné elektrické kabely nebo dráty. Vyvrtejte do stěny dva otvory (Ø 8 mm) a vložte do nich hmoždinky

a zkontrolujte pevnost montáže. Povolte šroubení kabelu

a prostrčte propojovací kabel (není v obsahu dodávky) typu H05RN-F 3G 1,0 mm

skrz šrou- bení kabelu

k upínací svorce bez šroubu

Vhodnou délku připojovacích vodičů ukazuje obrázek C. Nastrčte propojovací kabel do otvorů připojovací svorky bez šroubu

. Dbejte na označení připojovací svorky bez šroubu

(L pro vo-72 CZ dič vodící proud, N pro neutrální vodič a pro vodič uzemnění) (viz obr. C). Přesvědčte se, že je každý vodič propojovacího kabelu zastrčený až do konce otvoru terminálu. Mimoto zkontrolujte bezpečnostní fixování. Nakonec zase uzavřete upínací kryt

Upevněte bodové světlo LED

pomocí upevňovacích šroubů

a ozubených podložek

(viz obr. D). Nasměrujte výrobek požadovaným směrem. Ktomu musíte případně povolit upevňovací šrouby

a bodovým světlem LED

. Po nasměrování utáhněte opět upevňovací šrouby

, tím zajistíte bezpečné upevnění. Po opětovném nasazení pojistky nebo po zapnutí jističe je výrobek připraven kpoužití. Uvedení do provozu Regulátor režimu Regulátor režimu

můžete použít k - zapnutí výrobku, - výběr typu osvětlení, - nastavení, při jaké intenzitě světla se má výrobek aktivovat, - vypnutí výrobku. Pro aktivaci režimu DAY otočte regulátor režimu

indikuje pohyby jak za denního světla, tak i ve tmě. Bodové LED světlo

se při indikaci pohybu automaticky rozsvítí. Pro aktivaci režimu NIGHT otočte regulátor režimu

indikuje pohyby jen ve tmě. Bodové LED světlo

se při indikaci pohybu automaticky rozsvítí. Pro nepřetržité svícení bodového LED světla

otočte regulátor režimu

do polohy ON. Pro vypnutí výrobku otočte regulátor režimu

do polohy OFF.73 CZ Poznámka: Výrobek potvrzuje změnu režimu krátkým bliknutím bo- dového LED světla

. Potom je režim svícení nastavený. Regulátor citlivosti Pro nastavení citlivosti pohybového senzoru

použijte regulátor citli- vosti

. Úhel snímání se rozšíří nebo zmenší automaticky vsouladu snastavenou citlivostí. Pro aktivaci pohybového senzoru

otočte regulátor režimu

polohy (režim DAY)/ (režim NIGHT). Poznámka: Výrobek potvrdí změnu režimu krátkým bliknutím bodového LED světla

. Nyní je režim svícení nastavený. Pro nastavení citlivosti senzoru z 25 % na 100 % otočte regulátor citlivosti

reaguje na pohyb vrámci poloměru 25 % až 1 metr 100 % až 8 metrů Regulátor doby svícení Použijte regulátor doby svícení

knastavení doby, po kterou má výrobek svítit při aktivaci pohybového senzoru

otočte regulátor režimu

polohy (režim DAY) / (režim NIGHT). Poznámka: Výrobek potvrdí změnu režimu krátkým bliknutím bo- dového LED světla

. Nyní je režim svícení nastavený. Pro prodloužení doby svícení otáčejte regulátorem doby svícení

ve směru chodu hodinových ručiček. Doba svícení je nastavitelná od 5 vteřin (= 5 S) do 10 minut (= 10 M).74 CZ Čistění a ošetřování POZOR! Zapnutý výrobek se zahřívá na vysokou teplotu. Před čištěním nechte výrobek zcela vychladnout. Před čištěním vyšroubujte nebo odstraňte pojistku nebo vypněte jistič vpojistkové skříňce. Neponořujte výrobek vžádném případě do vody nebo do jiných tekutin. V opačném případě může dojít k poškození výrobku. Čistěte výrobek mírně navlhčenou tkaninou, která nepouští vlákna, a jemným čisticím prostředkem. Po vyčištění našroubujte nebo vložte pojistku nebo zapněte jistič vpojistkové skříňce. Zjednodušené EU prohlášení o konformitě OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, NĚMECKO tímto prohlašuje, že výrobek (LED reflektor 22 W HG09583A) odpovídá směrnicím 2014/53/EU, 2011/65/EU a 2009/125/EC. Úplný text EU prohlášení o konformitě je kdispozici na webové stránce: www.owim.com Zlikvidování Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řiďte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty/20–22: papír a lepenka/80–98: složené látky. O možnostech likvidace vysloužilých zařízení se informujte u správy vaší obce nebo města.75 CZ Vzájmu ochrany životního prostředí vysloužilý výrobek nevyha- zujte do domovního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích hodinách se můžete informovat u příslušné správy města nebo obce. Výrobek a obalové materiály jsou recyklovatelné a podléhají rozšířené od- povědnosti výrobce. Pro lepší zpracování odpadu jej likvidujte odděleně podle vyobrazených symbolů na obalu. Logo Triman platí jen pro Francii. Záruka Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směr- nic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou. Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení. Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada mate- riálu nebo výrobní vada, výrobek Vám – dle našeho rozhodnutí – bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu. Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poško- zení křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.76 CZ Postup v případě uplatňování záruky Pro zajištění rychlého zpracování Vašeho případu se řiďte následujícími pokyny: Pro všechny požadavky si připravte pokladní stvrzenku a číslo artiklu (IAN 390363_2201) jako doklad o zakoupení. Číslo artiklu najdete na typovém štítku, gravuře, titulní stránce návodu (vlevo dole) nebo na nálepce na zadní nebo spodní straně. V případě poruch funkce nebo jiných závad nejdříve kontaktujte, telefo- nicky nebo e-mailem, v následujícím textu uvedené servisní oddělení. Výrobek registrovaný jako vadný potom můžete s přiloženým dokladem o zakoupení (pokladní stvrzenkou) a údaji k závadě a kdy k ní došlo, bezplatně zaslat na adresu servisu, která Vám byla sdělena. Servis Servis Česká republika Tel.: 800600632 E-Mail: owim@lidl.cz77 SK Legenda použitých piktogramov ...................... Strana 78 Úvod ........................................................................................... Strana 78 Používanie v súlade s určeným účelom ....................................Strana 79 Popis častí ................................................................................... Strana 79 Technické údaje .........................................................................Strana 79 Obsah dodávky .........................................................................Strana 80 Všeobecné bezpečnostné upozornenia ....... Strana 80 Pred montážou ..................................................................Strana 81 Montáž .....................................................................................Strana 82 Uvedenie do prevádzky ...........................................Strana 83 Regulátor režimu Mode .............................................................Strana 83 Regulátor senzitivity ...................................................................Strana 84 Časový regulátor Time ...............................................................Strana 84 Čistenie a údržba .............................................................Strana 85 Zjednodušené EÚ konformitné vyhlásenie ............................................Strana 85 Likvidácia ............................................................................... Strana 85 Záruka ......................................................................................Strana 86 Postup v prípade poškodenia v záruke ....................................Strana 87 Servis ...........................................................................................Strana 8778 SK Legenda použitých piktogramov Jednosmerný prúd/napätie LED uhol vyžarovania: cca. 110° Striedavý prúd/napätie approx. 1–8m Oblasť snímania senzora pohybu: cca. 1–8 m Prachotesné/Ochrana proti prúdu vody (IP65) Stále svetlo Denný režim Nočný režim

Regulátor režimu Mode

Časový regulátor Time

a LED bodovým svetlom

do polohy , aby ste aktivovali denný režim DAY. Senzor pohybu

sa automaticky zapne, akonáhle zachytí pohyb.84 SK Otočte regulátor režimu Mode

sa automaticky zapne, akonáhle zachytí pohyb. Otočte regulátor režimu Mode

svieti trvale. Otočte regulátor režimu Mode

Poznámka: Výrobok potvrdí zmenu svetelného režimu krátkym blikaním LED bodového svetla

. Svetelný režim je teraz nastavený. Otočte regulátor senzitivity

reaguje na pohyby vrámci okruhu 25 % do 1 metra 100 % do 8 metrov Časový regulátor Time Použite časový regulátor Time

svieti.85 SK Otočte regulátor režimu Mode

Poznámka: Výrobok potvrdí zmenu režimu krátkym blikaním LED bodového svetla

. Svetelný režim je teraz nastavený. Otočte časový regulátor Time
