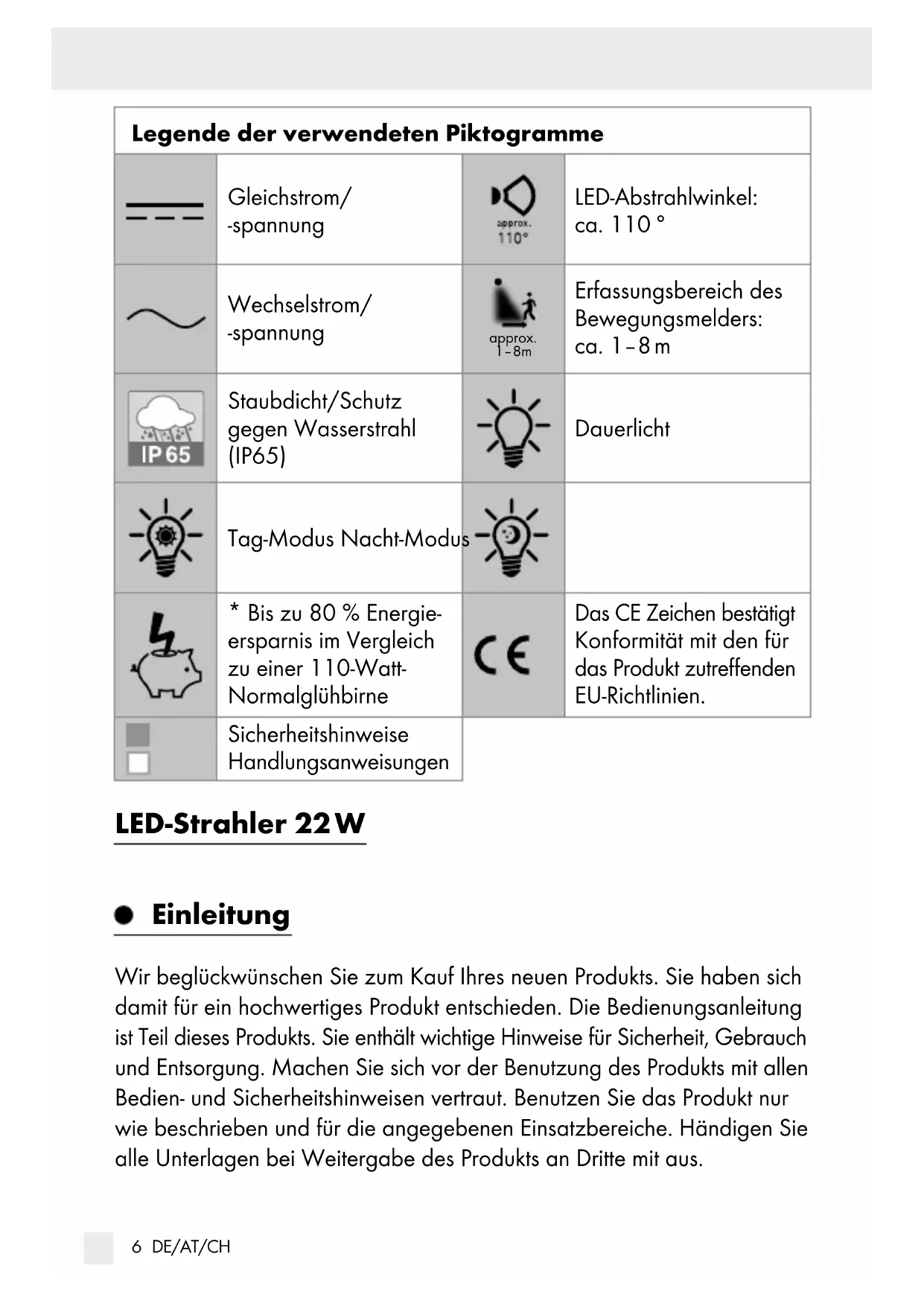

| Legende der verwendeten Piktogramme |
| --- | Gleichstrom/-spannung | approx.
110° | LED-Abstrahlwinkel:
ca. 110° |
| ~ | Wechselstrom/-spannung | approx.
1-8m | Erfassungsbereich des Bewegungsmelders:
ca. 1-8 m |
| IP 65 | Staubdicht/Schutz gegen Wasserstrahl (IP65) | | Dauerlicht |
| Tag-Modus Nacht-Modus | | |
| * Bis zu 80% Energie-ersparnis im Vergleich zu einer 110-Watt-Normalglühbirne | CE | Das CE Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien. |
| Sicherheitshinweise Handlungsanweisungen | |
LED-Strahler 22W
- Einleitung
Wir beträckwūnschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieseres Produkts. Sie enthalt wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
BestimmungsgemäßVerwendung
Dieses Produkt ist nur zur Ausleuchtung von Außenbereichen vorgesehen. Das Produkt ist nur für den privaten Gebrauch und nicht für den gewerblichen Einsatz oder für andere Einsatzbereiche bestimmt.
Teilebeschreibung
1 Bewegungssensor
2 LED-Spot
3 Feststellschrauben
4 Halterung
5 Schraubenlose Anschlussklemme
6 Klemmenabdeckung
7 Kabelverschraubung
8 Mode-Regler
Time-Regler
10 Sensitivity-Regler
11 Schrauben 5× 50mm
12 Dübel 8 mm
13 Zahnscheibe
14 Unterlegscheibe
15 Federscheibe
-Technische Daten
Betriebsspannung: 230V~50Hz
Leistungsaufnahme: 22 W
Bewegungssensor: Reichweite: max. 8 m (einstellbar),
Erfassungswinkel: ca. 160^ horizontal
Schutzklasse:
Schutzgrad: IP65 (staubdicht/Schutz gegen Wasserstrahl)
Gewicht: 670g
Gesamtabmessungen: 18 × 12,5 × 8 cm
Projektnsfläche: max. 18 × 12,5 cm
Montagehöhe: ca. 1,8-2,5 m
Frequenzband: 5858 MHz-5873 MHz
Maximal übertragene
Leistung: -10 dBm
GS-zertifiziert
Dieses Produkt enthalt eine Lichtquelle der Energieeffizienzklasse „F".
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreiien Zustand des Produkts.
1 LED-Strahler
1 Klemmenabdeckung
2 Dübel (0 8 mm)
1 Kabelverschraubung
2 Schrauben ( 5× 50mm)
1 Bedienungsanleitung
Allgemeine Sicherheitshinweise
MACHEN SIE SICH VOR DER ERSTEN BENUTZUNG DES PRODUKTS MIT ALLEN BEDIEN- UND SICHERHEITSHINWEISEN VERTRAUT! HändIGEN SIE ALLE UTERLAGEN BEI WEITERGABE DES PRODUKTS AN DRITTE EBENFALLS MIT AUS!
LEBENS- UND UNFALLGEFAHR FÜR KLEINKINDER
UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht Erstickungsgefahr
durch Verpackungsmaterial. Kinder untersätzen*häufig die Gefahren. Halten Sie Kinder stets vom Produkt fern.
Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Produkt speilen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführrt werden.
ERSTICKUNGSGEFAHR! Kinder konnen mitgelieferte Kleinteile (z. B. Schrauben) verschlucken. Halten Sie Kinder während der Montage vom Arbeitsbereich fern.
LED und LED-Treiber sind nicht austauschbar.
Sollten die Leuchtmittel am Ende ihrer Lebensdauer ausfallen, muss das ganze Produkt ersetzt werden.
Montieren Sie das Produkt außerhalb der Armreichweite.
Lebensgefahr durch elektrischen Schlag
Überprüfen Sie vor jedem Netzanschluss das Produkt auf etwaige Beschädigungen. Benutzen Sie das Produkt niemals, wenn Sie irgendwèle Beschädigungen feststellen.
Vergewissern Sie sich vor der Montage, dass die vorhandene Netzspannung mit der benöttigen Betriebsspannung des Produkts übereinstimmt (230 V~ 50 Hz). Montieren Sie das Produkt nicht, wenn this nicht der Fall ist.
VORSICHT! VERBRENNUNGSGEFAHR! Stellen Sie sicher, dass das Produkt ausgeschaltet und mindestens 15 min abgekühlt ist, bevor Sie es berühren. Das Produkt kann eine große Hitze entwickeln.
BRANDGEFAHR! Montieren Sie das Produkt mit einer Entfernung von mindestens 1,0 m zu angeestrahlen Materialien. Eine übermäßige Wärmeentwicklung kann zu Brandentwicklung führen.
VORSICHT! VERLETZUNGSGEFAHR! Ein beschädigtes Lampenglas ist vor einer weiteren Benutzung des Produkts zuersetzen.
Der Scheinwerfer ist nur für die Verwendung mit dem eingebauten LED-Betriebsgerät geeignet.
VorderMontage
Hinweis: Entfernen Sie s amtliches Verpackungsmaterial vom Produkt. Wichtig: Der elektrische Anschluss muss durch einen ausgebildeten Elektriker oder eine für Elektroinstallationen eingewiesene Person erfolgen. Diese muss Kenntnis über die Eigenschaften des Produkts und Anschlussbestimmungen haben.
Stellen Sie vor der Installation sicher, dass an der Leitung, an der das Produkt angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (O-stellung).
Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer.
Das beigelegte Montagematerial ist für übliches festes Mauerwerk geeignet. Informieren Sie sich auch, welche Montagematerial für den von Ihnen gewählten Montageuntergrund geeignet ist. Informieren Sie sich hierüber gegebenenfalls bei einer Fachkraft.
Montage
Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stößen, wenn Sie in die Wand bohren. Ziehen Sie die Bedienungsanleitung ihrer Bohrmschine hinzu und beachten Sie alle Sicherheitshinweise. Ansonsten drohen Tod oder Verletzungsgefahr durch Stromschlag.
Achten Sie bei der Auswahl des Montageortes auf folgende Dinge:
Wahlen Sie eine stabile und vibrationsfreie Wand.
Halten Sie einen Mindestabstand von ca. 20 cm zu anderen Objekten, um eine gute Belüftung zu gewährleisten.
Montieren Sie das Produkt nur in eine Richtung. Das „UP“-Label auf dem Produkt bzw. der Pfeil sollen nach oben zeigen (siehe Abb. D).
Stellen Sie sicher, dass der LED-Spät den gewünschten Bereich ausleucht. Sie können das Produkt zur Einstellung des Winkels senkrecht bewegen.
Stellen Sie sicher, dass der Bewegungssensor den gewünschten Bereich erfasst. Der Bewegungssensor 1 hat einen Erfassungsbereich von max. 8m , bei einem Erfassungswinkel von ca. 160^ (abhängig von der Montagehöhe - ideal ist eine Höhe von 1,80 - 2,50m ).
Achten Sie daraufuf, dass der Bewegungssens dr nachts nicht von Straßenbeleuchtung angeestrahlt wird. Dies kann die Wirkungsweise beeinflussen.
Richten Sie den Bewegungssensor nicht auf Bäume, Busche oder Standorte aus, an denen Tiere leicht erfasst werden konnen. Richten
Sie den Bewegungssensor 1 nicht auf Heizlüfter, Klimaanlagen, Schwimmbecken oder andere Objekte mit schnell wechselnden Temperaturen aus.
Verwenden Sie die Halterung als Schablone, um die Bohrlicher auf der Wand zu markieren. Stellen Sie safer, dass sich keine Strom-kabel oder Drahte in thisem Bereich der Wand befinden. Bohren Sie die zwei Befestigungslöcher (Ø 8 mm) und führen Sie die Dübel ein. Befestigen Sie die Halterung mittels der Schrauben und prüfen Sie den festen Sitz.
Lösen Sie die Kabelverschraubung sowie die Klemmenabdeckung und führend Sie dann das Verbindungskabel (nicht im Lieferumfang enthalten), Typ H05RN-F 3G 1,0 mm², durch die Kabelverschraubung und die Klemmenabdeckung zur schraubenlosten Anschlussklemme. Die geeignete Länge für die Anschlussdritte entnahme Sieitte der Abbildung C.
Steen Sie das Verbindungskabel in die Lächer der schraubenlitten Anschlussklemme 5. Beachten Sie die Markierung an der schraubenlitten Anschlussklemme 5 (L für stromführung, N für Neutraleiter und für das Erdungskabel) (siehe Abb. C).
Vergewissern Sie sich, dass jeder Draht des Verbindungskabels vollständig in das Ende der Löcher des Terminals eingeführt ist. Überprüfen Sie außer dem die Sicherheitsfixierung.
Verriegeln Sie anschließend die Klemmenabdeckung und die Kabelverschraubung wieder.
Bringen Sie den LED-Spot mittels der Feststellschrauben 3, Feder-scheiben 15, Unterlegscheiben 14 und Zahnscheiben 13 an der Halterung 4 an (siehe Abb. D).
Richten Sie das Produkt in die gewünschte Richtung aus. Dazu müssen Sie eventuell die Feststellschrauben 3 zwischen der Halterung 4 und dem LED-Spot 2 offen. Ziehen Sie nach dem Ausrichten die Feststellschrauben 3 für einen sicheren Halt wieder fest an.
Nachdem Sie die Sicherung wieder eingesetzt bzw. den Sicherungsautomaten wieder eingeschaltet haben, ist Ihr Produkt betriebsbereit.
Inbetriebnahme
Mode-Regler
Sie konnen den Mode-Regler 8 verwenden, um
- das Produkt einzuschalten,
- den Lichttyp auszuwahlen,
- einzustellen, bei welcher Lichtintensität das Produkt aktiviert wird,
- das Produkt auszuschalten.
Drehen Sie den Mode-Regler auf die Position um den DAY-Modus zu aktivieren. Der Bewegungssensor 1 erfasst Bewegungen sowohl bei Tageslicht als auch bei Dunkelheit. Der LED-Spot 2 schaltet sich automatisch ein, sobald eine Bewegung erfasst wird.
Drehen Sie den Mode-Reg auf die Position um den NIGHT-Modus zu aktivieren. Der Bewegungssensor 1 erfasst Bewegungen nur bei Dunkelheit. Der LED-Spot 2 schaltet sich automatisch ein, sobald eine Bewegung erfasst wird.
Drehen Sie den Mode-Reg auf die Position ON und der LED-Spot 2 leuchtet dauerhaft.
Drehen Sie den Mode-Regler auf die Position OFF, um das Produkt auszuschalten.
Hinweis: Das Produkt bestätigt den Moduswechsel durch ein kurzes Blinken des LED-Spots 2. Der Lichtmodus ist dann eingestellt.
Sensitivity-Regler
Verwenden Sie den Sensitivity-Reg um die Empfindlichkeit des Bewegungssensors einzustellen. Der Erfassungswinkel erweitert oder verringgert sich automatisch mit der gewähnten Empfindlichkeit.
Drehen Sie den Mode-Regler auf die Position DAY-Modus)/ (NIGHT-Modus), um den Bewegungssensor zu aktivieren.
Hinweis: Das Produkt bestätigt den Moduswechsel durch ein kurzes Blinken des LED-Spots 2. Der Lichtmodus ist jetzt eingestellt.
Drehen Sie den Sensitivity-Regler für die Empfindlichkeit des Sensors von 25% auf 100%.
| Empfindlichkeitsstufe
(Sensitivity-Regler 10) | Der LED-Spot 2 reagiert auf
Bewegungen innerhalb eines
Radius von |
| 25% bis zu 1 Meter | |
| 100% bis zu 8 Meter | |
Time-Regler
Verwenden Sie den Time-Reg um die Dauer einzustellen, die das Produkt nach dem Auslösen des Bewegungssensors leuchtet.
Drehen Sie den Mode-Regler 8 auf die Position (DAY-Modus) / (NIGHT-Modus), um den Bewegungssensor 1 zu aktivieren.
Hinweis: Das Produkt bestätigt den Moduswechsel durch ein kurzes Blinken des LED-Spots 2. Der Lichtmodus ist jetzt eingestellt.
Drehen Sie den Time-Regim Uhrzeigersinn, um die Leuchtdauer zu verlangern. Die Leuchtdauer ist einstellbar von ca. 5 Sekunden (= 5S) bis 10 Minuten (= 10M)
Reinigung und Pflege
VORSICHT! Das Produkt wird heiß, wenn es eingeschaltet wird.
Lassen Sie das Produkt vollständig abkühlen, bevor Sie es reinigen.
Entfernen Sie vor der Reinigung im Sicherungskosten die Sicherung oder schalten Sie den Leitungsschutzschafter aus.
Tauchen Sie das Produkt niemals in Wasser oder in andere Flüssigkeiten.
Andernfalls kann das Produkt beschädigt werden.
Reinigen Sie das Produkt mit einem fusselfreien, leicht angefeuchteten
Tuch und mildem Reinigungsmittel.
Nach der Reinigung im Sicherungskasten die Sicherung einsetzen
oder den Leitungsschutzschalter einschalten.
Hiermit erklärt OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, DEUTSCHLAND, dass das Produkt (LED-Strahler 22 W HG09583A) den Richtlinien 2014/53/EU, 2011/65/EU und 2009/125/EC entspricht.
Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.owim.com
- Entsorgung
Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen konnen.
Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1-7: Kunststoffe/20-22: Papier und Pappe/80-98: Verbundstoffe.
Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.
Werfen Sie Ihr Produkt, wenn es ausgedient hat, im Interesse des Umweltschutzes nicht in den Hausmüll, sondern führen Sie es einer fachgerechten Entsorgung zu. Über Sammelstellen und deren Öffnungszteiten konnen Sie sich bei ihrer zuständigen Verwaltung informieren.
Das Produkt und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Verpackungs-Symbolen folgend, für eine bessere Abfallbehandlung. Das Triman-Logo gilt nur für Frankreich.
Garantie
Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Im Falle von Mängeln thesese Produkte stehen Ohnen gegen den Verkäufe des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden darge-stelle Garantie nicht eingeschränkt.
Sie erhalten auf these Produkt 3 Jahre Garantie ab Kaufdatum. Die Garantiefrist beginnnt mit dem Kaufdatum.itte bewahren Sie den Original-Kassenbon gut auf. These Unterlage wird als Nachweis fur den Kauf benötigt.
Tritt innerhalb von 3 Jahren ab dem Kaufdatum theses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - für Sie kosten los repariert oder ersetzt. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind (z. B. Batterien) und darauf als Verschleibe teile angesehen werden können oder Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind.
Abwicklung im Garantiefall
Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:
Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 390363_2201) als Nachweis für den Kauf bereit.
Die Artikelnummer entnahmen Sieitte dem Typenschild, einer Gravur, auf dem Titelblatt ihrer Bedienungsanleitung (unter links) oder als Aufkleber auf der Rück- oder Unterseite des Produkts.
Sollten Funktionsehler oder sonstige Mängel aufreten, kontaktieren Sie zunachst die nachfolgend benannte Serviceabteilung Telefonisch oder per E-Mail.
Ein als defekt erfasstes Produkt konnen Sie dann unter Begebung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden.
Service
DE ServiceDeutschland
Tel.: 0800 5435 111
E-Mail: owim@lidl.de
AT ServiceÖsterreich
Tel.:0800292726
E-Mail: owim@lidl.at
CH ServiceSchweiz
Tel.:0800562153
E-Mail: owim@lidl.ch
C∈IP65
E-Mail: owim@lidl.nl
BE ServiceBelgi
Tel.:080071011
Tel.: 80023970 (Luxemburg)
E-Mail: owim@lidl.be
CE IP65
detektionsvinkel: ca. 160^ horizontal
Beskyttesesklasse:
