MANUALE UTENTE HWS40T SAMSUNG

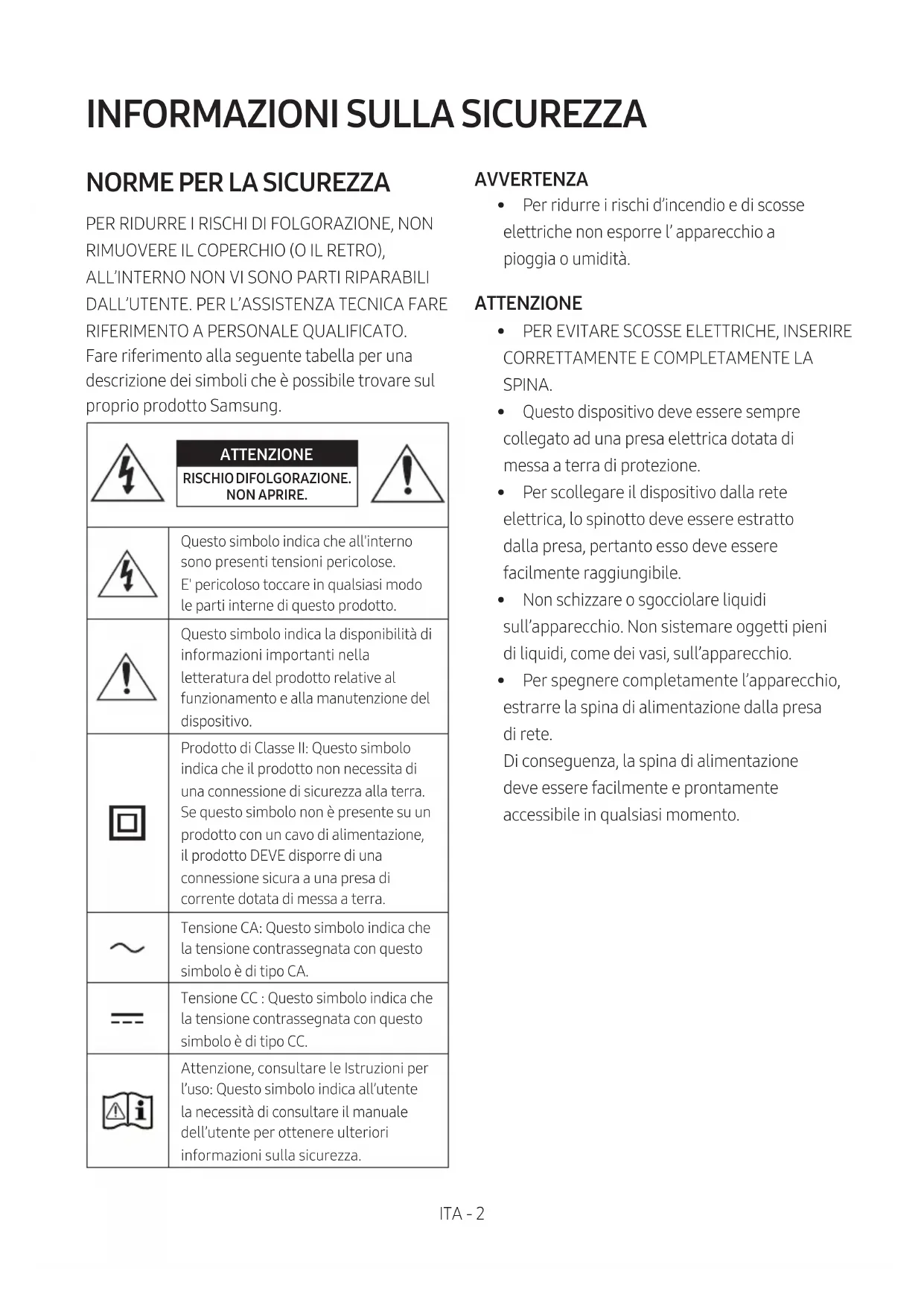

INFORMAZIONI SULLA SICUREZZA

NORME PER LA SICUREZZA

PER RIDURRE I RISCHI DI FOLGORAZIONE, NON RIMUOVERE IL COPERCHIO (O IL RETRO), ALL’INTERNO NON VI SONO PARTI RIPARABILI DALL’UTENTE. PER L’ASSISTENZA TECNICA FARE RIFERIMENTO A PERSONALE QUALIFICATO. Fare riferimento alla seguente tabella per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung. ATTENZIONE RISCHIO DIFOLGORAZIONE. NON APRIRE.Questo simbolo indica che all'interno sono presenti tensioni pericolose. E' pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.Questo simbolo indica la disponibilità di informazioni importanti nella letteratura del prodotto relative al funzionamento e alla manutenzione del dispositivo.Prodotto di Classe II: Questo simbolo indica che il prodotto non necessita di una connessione di sicurezza alla terra. Se questo simbolo non è presente su un prodotto con un cavo di alimentazione, il prodotto DEVE disporre di una connessione sicura a una presa di corrente dotata di messa a terra.Tensione CA: Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CA.Tensione CC : Questo simbolo indica che la tensione contrassegnata con questo simbolo è di tipo CC.Attenzione, consultare le Istruzioni per l’uso: Questo simbolo indica all’utente la necessità di consultare il manuale dell’utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre i rischi d’incendio e di scosse elettriche non esporre l’ apparecchio a pioggia o umidità. ATTENZIONE

• Questo dispositivo deve essere sempre collegato ad una presa elettrica dotata di messa a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica, lo spinotto deve essere estratto dalla presa, pertanto esso deve essere facilmente raggiungibile.

• Non schizzare o sgocciolare liquidi sull’apparecchio. Non sistemare oggetti pieni di liquidi, come dei vasi, sull’apparecchio.

• Per spegnere completamente l’apparecchio, estrarre la spina di alimentazione dalla presa di rete. Di conseguenza, la spina di alimentazione deve essere facilmente e prontamente accessibile in qualsiasi momento.ITA - 3 PRECAUZIONI

1. Assicurarsi che l’alimentazione CA della

propria abitazione sia conforme ai requisiti di potenza riportati sull’adesivo di identicazione situato sulla parte inferiore del prodotto. Installare il prodotto orizzontalmente, su un supporto adeguato (mobile), vericando che vi sia spazio sufciente per una corretta ventilazione 7 - 10 cm. Assicurarsi che le aperture di ventilazione non siano coperte. Non sistemare l’unità su amplicatori o altri dispositivi che possono diventare caldi. Questa unità è progettata per un uso continuo. Per spegnere completamente l’unità, scollegare il connettore CA dalla presa di rete. Scollegare l’unità dalla presa se si prevede di non utilizzarla per un periodo prolungato.

2. Durante i temporali, scollegare la spina di

alimentazione dalla presa. I picchi di alta tensione provocati dai fulmini potrebbero danneggiare l’unità.

3. Non esporre l’unità alla luce diretta del sole o

ad altre fonti di calore. Questo potrebbe causare il surriscaldamento e il malfunzionamento dell’unità.

4. Tenere il prodotto lontano da fonti di umidità

(ad es. vasi) e calore eccessivo (ad es. fuoco) o da apparecchi che generano un forte campo magnetico o elettrico. In caso di malfunzionamento dell’unità, scollegare il cavo di alimentazione dalla presa di corrente. Il prodotto non è destinato all’uso industriale. Questo prodotto è destinato esclusivamente all’uso personale. Se il prodotto o il disco vengono conservati a basse temperature, potrebbe formarsi della condensa. Trasportando l’unità in inverno, attendere circa 2 ore prima di utilizzarla, in modo che ritorni a temperatura ambiente.

5. Le batterie utilizzate con questo prodotto

contengono sostanze chimiche dannose per l’ambiente. Non smaltirle con i comuni riuti domestici. Non gettare le batterie nel fuoco. Non cortocircuitare, smontare o surriscaldare le batterie. Una installazione scorretta delle batterie può causarne l’esplosione. Sostituire solo con batterie dello stesso tipo o equivalenti.ITA - 4 Pulizia della supercie del prodotto Rimuovere immediatamente eventuali macchie o sporco sulla supercie del prodotto. Alcune sostanze potrebbero risultare più difcili da rimuovere, soprattutto se non si agisce con tempestività. ATTENZIONE

• Usare un aspirapolvere o una spazzola a rullo adesiva per rimuovere polvere, impronte e simili. – Alcune spazzole per la pulizia potrebbero danneggiare il prodotto, a seconda dei materiali che le compongono. – Alcuni stronacci e panni potrebbero lasciare residui di lanugine o sporco sul prodotto.

• Non usare le unghie o altri attrezzi per grafare via lo sporco. La supercie potrebbe danneggiarsi.

• Per rimuovere macchie di olio o altri liquidi, usare un panno bianco pulito inumidito con acqua. Se le macchie sono ostinate, stronarle con una miscela di acqua e detergente neutro (per piatti) e un panno. – Uno smacchiatore o un detergente non neutro potrebbe scolorire o danneggiare la supercie del prodotto. – Al termine della pulizia, usare un panno asciutto o un asciugacapelli per asciugare l'area. – Non usare una forza eccessiva per evitare scolorimenti o danni alla supercie del prodotto.ITA - 5 SOMMARIO 01 Verica dei componenti 7 Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA) ------------------------- 7 02 Panoramica del prodotto 8 Pannello superiore della Soundbar ------------------------- 8 Pannello inferiore della Soundbar ------------------------- 9 03 Utilizzo del telecomando 10 Come utilizzare il telecomando

Regolazione del volume della Soundbar con il telecomando della TV ------------------------- 13 04 Connessione della Soundbar 14 Collegamento della corrente elettrica

05 Utilizzo di una connessione cablata alla TV 15 Connessione tramite cavo ottico

06 Utilizzo di una connessione wireless alla TV 16 Connessione tramite Bluetooth

07 Connessione di un dispositivo esterno 18 Connessione tramite cavo ottico

18ITA - 6 08 Connessione di un dispositivo mobile 19 Connessione tramite Bluetooth

Utilizzo di Tap Sound

09 Installazione a parete 24 10 Installazione della Soundbar davanti alla TV 24 11 Aggiornamento del software 25 Inizializzazione

12 Risoluzione dei problemi 27 13 Licenza 28 14 Avviso di licenza open source 29 15 Nota importante sul servizio 29 16 Speciche e guida 30 Speciche

VOL WOOFER SOUNDBAR SOUND MODE PAIR Unità principale della Soundbar Telecomando/batterie della Soundbar Adattatore CA/CC (Soundbar) Cavo di alimentazione (Soundbar) Cavo ottico

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro Assistenza Samsung o l'Assistenza clienti Samsung.

• Sono presenti due fori per il montaggio a parete (dimensione M4) nella parte inferiore della Soundbar. Acquistare a parte un supporto compatibile e montare la Soundbar a parete secondo le proprie preferenze.

• Le caratteristiche e le speciche sono soggette a modiche senza preavviso.

• L’aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra. Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA) Far scorrere il coperchio posteriore nella direzione della freccia no alla completa rimozione. Inserire 2 batterie AA (1,5 V) orientate in maniera tale da rispettarne la polarità. Far scorrere il coperchio posteriore no al raggiungimento della posizione iniziale.ITA - 8

02 PANORAMICA DEL PRODOTTO

Pannello superiore della Soundbar Pannello superiore Posizionare il prodotto in modo tale che il logo SAMSUNG si trovi nella parte superiore.

Indicatore LED L'indicatore LED lampeggia, si illumina o cambia colore a seconda dello stato o della modalità corrente della Soundbar. Come descritto di seguito, il colore dell'indicatore LED e il numero di spie indicano la modalità attiva.

• Il LED multicolore cambia in Bianco, Ciano, Verde, Rosso, Giallo, Arancione, Viola e Blu a seconda dello stato o della modalità. AlimentazioneConsente di accendere e spegnere il dispositivo. Volume Regola il volume. Sorgente
• Premere il tasto (Sorgente) per cambiare modalità. Ogni volta che si cambia modalità, il LED si accende in bianco e poi si spegne.Indicatore LEDBianco acceso -> spento Bianco acceso -> spento"Digital Audio In" "Bluetooth"
• Quando si inserisce il cavo CA, il tasto di accensione riprenderà a funzione entro 4 - 6 secondi.

• Quando si accende questa unità, il suono verrà riprodotto dopo un ritardo di 4 - 5 secondi.

• hSe il suono proviene sia dalla TV sia dalla Soundbar, accedere al menu Impostazioni per l’audio della TV e impostare il diffusore TV su Altoparlante esterno.ITA - 9 Pannello inferiore della Soundbar SERVICEDC 24VDIGITAL AUDIO IN (OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) SERVICEDC 24V

DC 24V (Ingresso alimentazione) Collegare l'adattatore CA/CC.

DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita (ottica) digitale di un dispositivo esterno.

SERVICE Collegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.

• Per scollegare il cavo di alimentazione dell’adattatore CA/CC da una presa a parete, tirarlo afferrandolo per la spina. Non tirare afferrando il cavo.

• Non collegare questa unità o altri componenti a una presa CA nché non sono stati completati tutti i collegamenti tra i componenti.ITA - 10

03 UTILIZZO DEL TELECOMANDO

Come utilizzare il telecomando VOL WOOFERSOUNDBARSOUND MODE PAIR

Alimentazione Consente di accendere e spegnere la Soundbar. Indicatore LED La spia ciano lampeggia X1 Acceso Spento La spia rossa lampeggia X3

• Funzione Auto Power Down L'unità si spegne automaticamente nelle situazioni seguenti: – Nella modalità "Digital Audio In" / "Bluetooth" se l'assenza del segnale audio si prolunga per 20 minuti.

(Sorgente) Premere per selezionare una sorgente connessa alla Soundbar.

(Silenzioso) Premere il tasto (Silenzioso) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio. Indicatore LED Lampeggia ripetutamenteITA - 11

SOUND MODE Premendo il tasto, è possibile selezionare la modalità audio desiderata. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco. Indicatore LED La spia bianca lampeggia X1 "Standard" "Smart" "Music"

• Standard Emette il suono originale.

• Smart Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.

• Music Offre un suono più naturale e riempitivo per i contenuti musicali.

Bluetooth PAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Quando si preme il tasto, il display LED cambia come illustrato di seguito.

• Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu. Indicatore LED Rosso → Verde → Blu lampeggia Abbinamento La connessione è completata La spia ciano lampeggia X3

p (Riproduci/Pausa) È possibile riprodurre o mettere in pausa la musica premendo il tasto.

Su/Giù/Sinistra/Destra Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Salta brano Premere il tasto Destra per selezionare il le musicale successivo. Premere il tasto Sinistra per selezionare il le musicale precedente.ITA - 12

(Controllo audio) Premendo il tasto, è possibile selezionare la modalità audio desiderata. L'opzione desiderata può essere regolata usando i tasti Su/Giù. Ogni volta che si cambia modalità, il LED multicolore lampeggia in bianco. Indicatore LED La spia bianca lampeggia X1 "Treble" "Bass" "Sync"

LIVELLO DEL WOOFER (BASSI) Premere il tasto su o giù per regolare il woofer (bassi) tra -6 e +6. Per regolare il livello del volume del woofer (bassi) su 0 (valore predenito), premere il tasto.

VOLUME Premere il tasto su o giù per regolare il volume. Indicatore LED La spia bianca si sposta a destra X1 Volume su La spia bianca si sposta a sinistra X1 Volume giùITA - 13 Regolazione del volume della Soundbar con il telecomando della TV Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere usata solo con telecomandi IR. I telecomandi Bluetooth, che richiedono l’associazione, non sono supportati.

• Per utilizzare questa funzione, impostare il diffusore TV su Altoparlante esterno.

• Produttori che supportano questa funzione: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Tenere premuto il tasto WOOFER per 5 secondi.

Ogni volta che si solleva il tasto WOOFER per 5 secondi, la modalità cambia nel seguente ordine: “Samsung-TV Remote” (modalità predenita), “Off-TV Remote”, “All-TV Remote”. Lo stato dell'indicatore LED cambia a ogni cambio di modalità, come mostrato di seguito. Tasto del telecomando Indicatore LED Stato SOUND MODE VOL WOOFER SOUNDBAR 5 Sec “Samsung-TV Remote” (modalità predenita) La spia blu lampeggia X1 Abilita il telecomando IR di una TV Samsung. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec “Off-TV Remote” La spia rossa lampeggia X1 Disabilita il telecomando della TV. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec “All-TV Remote” La spia verde lampeggia X1 Abilita il telecomando IR di una TV di terze parti.ITA - 14

04 CONNESSIONE DELLA SOUNDBAR

Collegamento della corrente elettrica Utilizzare nel seguente ordine i componenti di alimentazione per collegare la Soundbar a una presa elettrica:

• Per ulteriori informazioni sui requisiti dell'alimentazione e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

1. Collegare innanzitutto il cavo di alimentazione all’adattatore CA/CC.

Collegare l’adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

2. Collegare il cavo di alimentazione a una presa a muro.

DC 19V Cavo di alimentazioneAdattatore CA/CC SERVICE DC 24V

(OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) DC 19V Parte inferiore dell'unità principale della Soundbar NOTE

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.

• Assicurarsi di appoggiare l'adattatore CA/CC in piano su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento.ITA - 15

Connessione tramite cavo ottico Quando l'audio di una stazione è codicato in Dolby Digital e "Formato audio dell’uscita digitale" sulla TV è impostato su PCM, è consigliabile modicare l'impostazione in Dolby Digital. Dopo aver modicato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.) Lista di controllo pre-connessione

• Quando si utilizza un cavo ottico e i terminali sono coperti, assicurarsi di rimuovere la copertura. Indicatore LED Bianco acceso -> spento"Digital Audio In" DC 24V SERVICE

(OPTICAL) OPTICAL OUTParte inferiore della SoundbarCavo otticoParte superiore della Soundbar

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e

la porta di uscita OPTICAL sulla TV con il cavo ottico, come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. Premere il tasto (Sorgente) sul pannello superiore o sul telecomando, quindi selezionare il

modo “Digital Audio In”.

4. L'audio della TV viene diffuso dalla Soundbar.ITA - 16

Connessione tramite Bluetooth Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.

• È possibile connettere una TV Samsung che supporta il Bluetooth. Vericare le speciche della TV. La connessione iniziale

Pulsante di associazione Bluetooth Indicatore LED SOUND MODE PAIR OPPURE Rosso → Verde → Blu lampeggia Abbinamento La connessione è completata La spia ciano lampeggia X3 In modalità "Bluetooth" 5 Sec

• Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu. "Ready to connect via Bluetooth." Breve suono "ding".

2. Selezionare la modalità Bluetooth sulla TV Samsung.

Esempio: Home ( ) Impostazioni ( ) Suono Uscita audio Elenco altoparlanti Bluetooth [AV] Samsung Soundbar S4T-Series (Bluetooth))

3. Selezionare "[AV] Samsung Soundbar S4T-Series" dall'elenco sullo schermo della TV.

Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

4. L'audio della TV Samsung viene ora emesso dalla Soundbar.

• Se è presente un log di connessione tra la Soundbar e la TV Samsung, la Soundbar viene connessa automaticamente cambiando la modalità in "Bluetooth".ITA - 17 Se il dispositivo non si connette

• Se sull'elenco dei diffusori della TV Samsung è già presente una Soundbar, ad esempio [AV]Samsung Soundbar S4T-Series), eliminarla.

• Ripetere i passaggi da 1 a 3. Disconnessione della Soundbar dalla TV Samsung Premere il tasto (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da “Bluetooth”.

• La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.) Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: – in presenza di un forte campo elettrico intorno alla Soundbar. – quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.ITA - 18

07 CONNESSIONE DI UN DISPOSITIVO ESTERNO

Connessione tramite cavo ottico Indicatore LED Bianco acceso -> spento "Digital Audio In" DC 24V SERVICE

OPTICAL OUT Parte inferiore della Soundbar Cavo ottico Parte superiore della Soundbar BD/Lettore DVD/Set-top box/ Console per videogiochi

1. Con il dispositivo esterno e la Soundbar spenti, collegare la porta DIGITAL AUDIO IN (OPTICAL)

sulla Soundbar e la porta di uscita OPTICAL su dispositivo esterno con il cavo ottico, come mostrato nella gura.

2. Accendere la Soundbar e il dispositivo esterno.

3. Selezionare il modo “Digital Audio In” premendo il tasto (Sorgente) sul pannello superiore o

4. L'audio del dispositivo esterno viene diffuso dalla Soundbar.ITA - 19

08 CONNESSIONE DI UN DISPOSITIVO

MOBILE Connessione tramite Bluetooth Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente. La connessione iniziale

• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

Pulsante di associazione Bluetooth Indicatore LED SOUND MODE PAIR OPPURE Rosso → Verde → Blu lampeggia Abbinamento La connessione è completata La spia ciano lampeggia X3 In modalità "Bluetooth" 5 Sec

• Finché l'associazione non viene completata, il LED multicolore cambia in Rosso → Verde → Blu. "Ready to connect via Bluetooth." Breve suono "ding".

2. Sul dispositivo selezionare "[AV] Samsung Soundbar S4T-Series" dall'elenco che viene visualizzato.

3. Riprodurre i le musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

Se il dispositivo non si collega

• Se nell’elenco dei diffusori sul dispositivo mobile è già presente una Soundbar, ad esempio “[AV] Samsung Soundbar S4T-Series”), eliminarla.

• Ripetere i passaggi 1 e 2. Dispositivo mobileITA - 20 Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.

• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.

• La Soundbar si spegne automaticamente dopo 20 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: – in presenza di un forte campo elettrico intorno alla Soundbar. – quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. – se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall’unità principale della Soundbar.

• La Soundbar supporta i dati SBC (44,1 kHz, 48 kHz).

• Collegarla esclusivamente a un dispositivo Bluetooth che supporta la funzione A2DP (AV).

• Non è possibile collegare la Soundbar a un dispositivo Bluetooth che supporta solo la funzione HF (vivavoce).

• Quando si collega la Soundbar a un dispositivo Bluetooth, avvicinarli il più possibile.

• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, minore sarà la qualità dell’audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.

• Il collegamento Bluetooth potrebbe non funzionare come previsto nelle aree con scarsa ricezione.

• Un dispositivo Bluetooth potrebbe generare rumori o non funzionare correttamente nelle seguenti condizioni: – Quando il corpo viene a contatto con il ricetrasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar. – Negli angoli o in presenza di un ostacolo nelle vicinanze, ad esempio una parete o un divisorio, dove possono vericarsi uttuazioni elettriche. – Se esposto a interferenze radio generate da altri prodotti operanti sulle stesse gamme di frequenza, ad esempio apparecchiature mediche, forni a microonde e dispositivi LAN wireless. – Ostacoli come porte e pareti potrebbero inuire sulla qualità audio anche quando i dispositivi rientrano nel range di copertura.

• Si noti che la Soundbar non può essere associata ad altri dispositivi Bluetooth quando è in uso l’opzione Bluetooth.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.ITA - 21 Disconnettere il dispositivo Bluetooth dalla Soundbar È possibile scollegare il dispositivo Bluetooth dall’Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• L’Soundbar viene scollegato.

• Se la Soundbar è scollegata dal dispositivo Bluetooth, l'indicatore LED multicolore della Soundbar lampeggia tre volte in “Rosso”. Disconnessione della Soundbar dal dispositivo Bluetooth Premere il tasto (Sorgente) sul pannello superiore o sul telecomando per selezionare un modo diverso da “Bluetooth”.

• La disconnessione richiede tempo perché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar. (Il tempo di disconnessione potrebbe variare a seconda del dispositivo Bluetooth)

• Se la Soundbar è scollegata dal dispositivo Bluetooth, l'indicatore LED multicolore della Soundbar lampeggia tre volte in “Rosso”.ITA - 22 Connessione multipla Bluetooth La Soundbar può essere connessa a 2 dispositivi Bluetooth contemporaneamente. Dispositivo Bluetooth A Dispositivo Bluetooth B

1. Connettere la Soundbar a un massimo di due dispositivi Bluetooth. (Consultare la pagina 19)

2. Riprodurre la musica da uno dei dispositivi Bluetooth connessi mentre ne sono connessi due.

3. Per riprodurre la musica dal dispositivo Bluetooth “B” durante la riproduzione dal dispositivo “A”,

mettere in pausa o arrestare la riproduzione dal dispositivo “A”, quindi avviare la riproduzione dal dispositivo “B”.

• Non verrà cambiato dispositivo se la musica verrà riprodotta dal dispositivo “B” senza aver prima messo in pausa o arrestato il dispositivo “A”. Associazione Bluetooth multipla Come associare più dispositivi alla Soundbar

1. Accendere la Soundbar.

2. Su una sorgente, tenere premuto il tasto (Sorgente) sulla parte superiore della Soundbar per

più di 5 secondi afnché la Soundbar passi alla modalità “Abbinamento Bluetooth”, quindi sulla parte laterale del dispositivo Bluetooth attivare il Bluetooth e selezionare la Soundbar dall’elenco di dispositivi disponibili. La Soundbar si connetterà automaticamente al dispositivo Bluetooth.

3. È possibile associare e connettere alla Soundbar un secondo dispositivo Bluetooth utilizzando lo

stesso metodo. Se si tenta di connettere un terzo dispositivo, un dispositivo connesso che non sta riproducendo alcun audio perderà la sua connessione Bluetooth, ma resterà comunque associato alla Soundbar.

4. Con lo stesso metodo, è possibile associare no a 8 dispositivi Bluetooth, ma solo gli ultimi 2

resteranno connessi contemporaneamente alla Soundbar. NOTE

• È possibile connettere contemporaneamente alla Soundbar solo 1 TV Samsung o 2 dispositivi Bluetooth.

• La Soundbar verrà disconnessa dai dispositivi Bluetooth se riceverà una richiesta di connessione da un TV Samsung.ITA - 23 Utilizzo di Tap Sound Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.

• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva. Dispositivo mobile App SmartThings Parte superiore della Soundbar

1. Attivare la funzione Tap Sound sul dispositivo mobile.

• Per dettagli sull'attivazione della funzione, vedere “Impostare la funzione Tap Sound” di seguito.

2. Toccare la Soundbar con il dispositivo mobile. Selezionare “Avvia ora” nella nestra dei messaggi

che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

3. Riprodurre il suono dei contenuti sul dispositivo mobile attraverso la Soundbar.

• Questa funzione collega un dispositivo mobile alla Soundbar via Bluetooth rilevando le vibrazioni che si vericano quando il dispositivo tocca la Soundbar.

• Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può grafarsi o danneggiarsi.

• Si consiglia di applicare una custodia al dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.

• Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata. Impostazione della funzione Tap Sound Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.

2. Selezionare ( → ) nella schermata dell'app SmartThings mostrata sul dispositivo mobile.

3. Impostare “Tap View, Tap Sound” su Attivo per consentire il funzionamento della funzione quando

un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata. NOTE

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.

• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufciente dalla Soundbar.ITA - 24 09 INSTALLAZIONE A PARETE Samsung non supporta il montaggio a parete. È possibile acquistare separatamente una staffa per montaggio a parete per installare il diffusore a parete se lo si desidera. Considerazioni per l'acquisto

• Carico consentito : Oltre 7,6 kg

• Dimensioni dei fori : Inserto lettato M4 - 10 NOTE

• Poiché l'installazione a parete è facoltativa, è necessario acquistare separatamente gli accessori corrispondenti.

• Vericare la resistenza della parete prima di installare la staffa. Se la parete non è sufcientemente resistente, rinforzarla prima di installare la staffa e il diffusore.

• Samsung non è responsabile per eventuali danni al prodotto derivanti da un'installazione scorretta.

• Prestare attenzione a non installare il diffusore in posizione coricata o capovolta. 10 INSTALLAZIONE DELLA SOUNDBAR DAVANTI ALLA

Almeno 3 cm Installazione della Soundbar in modo che il suo punto intermedio corrisponda al punto intermedio della TV, come illustrato nell'immagine. Posizionare la Soundbar ad almeno 3 cm di distanza dal TV. NOTE

• Assicurarsi di collocare la Soundbar su una supercie piana e solida.

• Una distanza insufciente dal TV potrebbe causare problemi acustici.ITA - 25 11 AGGIORNAMENTO DEL SOFTWARE Importante: la funzione di aggiornamento rimuove tutte le impostazioni dell’utente. Si raccomanda di prendere nota delle proprie impostazioni in modo da poterle reimpostare con facilità dopo l’aggiornamento. SERVICE DC 24V

(OPTICAL) Parte inferiore della Soundbar

1. Collegare una chiavetta USB al computer.

Importante: assicurarsi che la chiavetta USB non contenga le musicali. In caso contrario l’aggiornamento del rmwall potrebbe non riuscire.

2. Visitare il sito Samsung su (samsung.com)

selezionare Enter Model Number, quindi fornire il modello della Soundbar. Selezionare la sezione relativa a manuali e download, quindi scaricare il le di software più recente.

3. Salvare il software scaricato su un archivio

USB e selezionare “Estrai qui” per decomprimere la cartella.

4. Accendere la Soundbar e connettere la

chiavetta USB contenente l'aggiornamento software alla porta SERVICE.

5. Accendere la Soundbar entro 3 minuti, la

sequenza di cicli a 5 led lampeggia e inizia l'aggiornamento. I 5 led diventano quindi tutti bianchi e la sequenza di cicli a 5 led lampeggia poi di nuovo; quando l'aggiornamento è completato, la Soundbar verrà riavviata automaticamente. Indicatore LED Il bianco si muove da sinistra a destra e da destra a sinistra

• Il prodotto ha una funzione DUAL BOOT. Se il rmware non riesce a completare l’aggiornamento, sarà possibile aggiornare nuovamente il rmware.ITA - 26 Se non viene visualizzato il lampeggiamento della sequenza di LED

1. Spegnere la Soundbar, scollegare e

ricollegare il dispositivo di archiviazione che contiene i le di aggiornamento alla porta SERVICE della Soundbar.

2. Scollegare il cavo di alimentazione della

Soundbar, ricollegarlo, quindi accendere la Soundbar. NOTE

• L’aggiornamento del rmware potrebbe non funzionare correttamente se sul dispositivo di archiviazione sono presenti le audio supportati dalla Soundbar.

• Non scollegare l’alimentazione o rimuovere il dispositivo USB durante l’applicazione degli aggiornamenti. L’unità principale si spegnerà automaticamente dopo il completamento dell’aggiornamento del rmware.

• Una volta completato l'aggiornamento, la congurazione dell'utente nella Soundbar viene avviata ed è possibile ripristinare le proprie impostazioni. Si raccomanda di prendere nota delle proprie impostazioni in modo da poterle reimpostare con facilità dopo l'aggiornamento, Se l'aggiornamento del software non riesce, controllare se la chiavetta USB è difettosa.

• Gli utenti di Mac OS dovrebbero usare MS-DOS (FAT) come formato USB.

• L’aggiornamento tramite USB potrebbe non essere disponibile, a seconda del produttore del dispositivo di archiviazione. Inizializzazione 5 Sec Con la Soundbar accesa, premere contemporaneamente i tasti (Volume) sul corpo per almeno 5 secondi. Il display LED cambia come illustrato di seguito e la Soundbar viene inizializzata. Indicatore LED La spia ciano lampeggia X3 Il bianco si muove da sinistra a destra e da destra a sinistra ATTENZIONE

• Tutte le impostazioni della Soundbar sono inizializzate. Eseguire questa operazione solo quando l'inizializzazione è necessaria.ITA - 27

12 RISOLUZIONE DEI PROBLEMI

Prima di contattare l'assistenza, controllare quanto segue. Se l'unità spenta ; Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa. Se le funzioni non funzionano correttamente ; Disinserire e reinserire il cavo di alimentazione. ; Rimuovere il cavo di alimentazione dal dispositivo esterno e riprovare. ; In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. Se il telecomando non funziona ; Assicurarsi che il telecomando si trovi nel raggio d'azione della Soundbar. ; Sostituire le batterie. Se l'audio della Soundbar non viene diffuso ; Il volume della Soundbar è troppo basso o azzerato. Regolare il volume. ; Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno. ; Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Home ( ) → Impostazioni ( ) → Suono → Uscita audio

• Seleziona Soundbar) ; Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo. ; Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto. ; Inizializzare il prodotto e riprovare. (Andare a pagina 26.) Se la connessione Bluetooth non è possibile ; Quando si connette un nuovo dispositivo, passare all'associazione Bluetooth per la connessione. (Premere il tasto PAIR sul telecomando o il tasto (Sorgente) sul corpo per almeno 5secondi.) ; la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo. ; Riconnetterlo dopo aver rimosso l'elenco dei diffusori Bluetooth sul dispositivo da connettere. (TV Samsung: Home ( ) → Impostazioni ( ) → Suono → Uscita audio

• Elenco altoparlanti Bluetooth) ; Rimuovere e ricollegare la spina di alimentazione, quindi riprovare. ; Inizializzare il prodotto e riprovare. (Andare a pagina 26.)ITA - 28 Se l'audio Bluetooth si interrompe ; L’audio potrebbe degradarsi a causa delle interferenze da radiofrequenza o di dispositivi elettronici nelle vicinanze. Tenere lontano questi dispositivi dalla Soundbar per evitare interferenze radio. Esempio: forni a microonde. ; Poiché il dispositivo da connettere è lontano dalla Soundbar, l'audio potrebbe interrompersi. Spostare il dispositivo accanto alla Soundbar. ; Se parte del proprio corpo è in contatto con il ricetrasmettitore Bluetooth o il prodotto è stato installato su arredi in metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installazione e le condizioni d'uso. Se la Soundbar non viene accesa contemporaneamente alla TV ; Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV. 13 LICENZA Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/orother countries. DTS, Inc. All Rights Reserved. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.ITA - 29 14 AVVISO DI LICENZA OPEN SOURCE Per inviare richieste di informazioni e domande sulle risorse open source, contattare Samsung Open Source (http://opensource.samsung.com). 15 NOTA IMPORTANTE SUL SERVIZIO

• Le gure e le illustrazioni del presente manuale utente sono fornite soltanto come riferimento. Possono differire rispetto all’aspetto effettivo del prodotto.

• È possibile che vengano addebitate delle spese amministrative nei seguenti casi: (a) l’uscita del tecnico in seguito a una chiamata non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente). (b) utente ha portato l’unità presso un centro di riparazione che non rileva difetti nel prodotto (ad es. nel caso l’utente abbia omesso di leggere questo manuale utente).

• L’importo di tali spese amministrative verrà comunicato all’utente prima di eseguire una visita a domicilio o un eventuale intervento di manutenzione.ITA - 30

16 SPECIFICHE E GUIDA

Speciche Nome del modello HW-S40T / S41T Peso 1.9 kg Dimensioni (L x A x P) 680.0 x 68.0 x 115.0 mm Temperatura di esercizio +5°C e +35°C Umidità di esercizio 10 % e 75 % AMPLIFICA TORE Potenza di uscita nominale (25W x 2) + (25W x 2) Formati di riproduzione supportati (l’audio DTS 2.0 viene riprodotto in formato DTS) LPCM 2ch, Dolby Audio™ (che supporta Dolby® Digital), DTS

POTENZA IN USCITA DEL DISPOSITIVO WIRELESS

Potenza max. trasmettitore BT 100 mW a 2,4 GHz – 2,4835 GHz Consumo energetico complessivo in standby (W) 2,0W Bluetooth Metodo di disattivazione porta Tenere premuto il tasto SOUND MODE per più di 5 secondi per disattivare la funzione Bluetooth Power. NOTE

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Peso e dimensioni sono approssimativi.ITA - 31

• Samsung dichiara che questa apparecchiatura è conforme alla Direttiva 2014/53/UE. Il testo completo della Dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: http://www.samsung.com > Supporto > Chiedi Supporto > Inserire il nome del modello. Questa apparecchiatura può essere utilizzata in tutte le nazioni dell’UE. [Corretto smaltimento delle batterie del prodotto] (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO (UE) 2019/1782 DELLA COMMISSIONE

Speciche per la progettazione ecocompatibile degli alimentatori esterni : www.samsung.com/global/ecodesign_componentLAT - 2
