MANUALE UTENTE SOC222 SAMSUNG

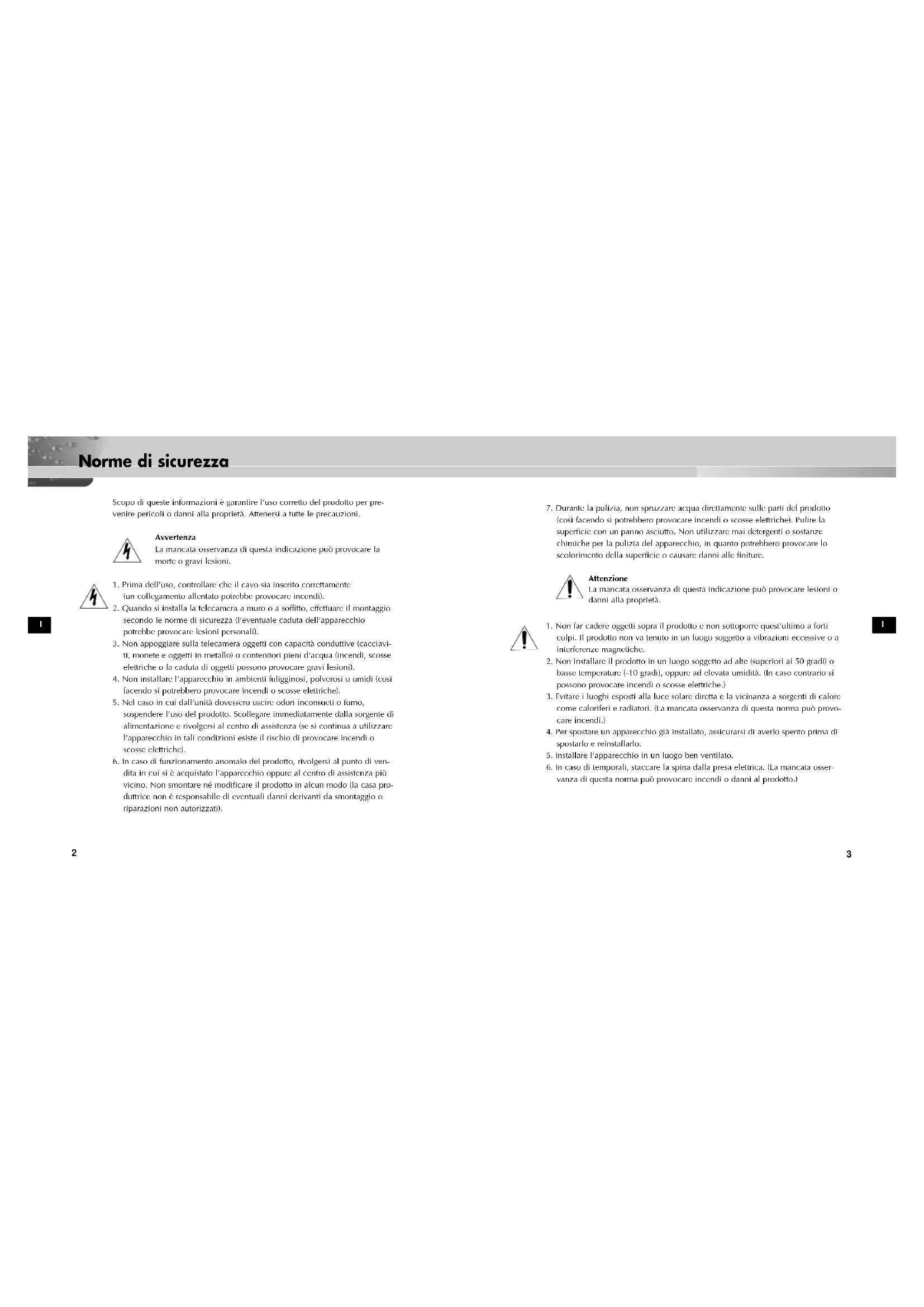

Norme di sicurezza I I Scopo di queste informazioni è garantire l’uso corretto del prodotto per pre- venire pericoli o danni alla proprietà. Attenersi a tutte le precauzioni. Avvertenza La mancata osservanza di questa indicazione può provocare la morte o gravi lesioni.

1. Prima dell’uso, controllare che il cavo sia inserito correttamente

(un collegamento allentato potrebbe provocare incendi).

2. Quando si installa la telecamera a muro o a soffitto, effettuare il montaggio

secondo le norme di sicurezza (l’eventuale caduta dell’apparecchio potrebbe provocare lesioni personali).

3. Non appoggiare sulla telecamera oggetti con capacità conduttive (cacciavi-

ti, monete e oggetti in metallo) o contenitori pieni d’acqua (incendi, scosse elettriche o la caduta di oggetti possono provocare gravi lesioni).

4. Non installare l’apparecchio in ambienti fuligginosi, polverosi o umidi (così

facendo si potrebbero provocare incendi o scosse elettriche).

5. Nel caso in cui dall’unità dovessero uscire odori inconsueti o fumo,

sospendere l’uso del prodotto. Scollegare immediatamente dalla sorgente di alimentazione e rivolgersi al centro di assistenza (se si continua a utilizzare l’apparecchio in tali condizioni esiste il rischio di provocare incendi o scosse elettriche).

6. In caso di funzionamento anomalo del prodotto, rivolgersi al punto di ven-

dita in cui si è acquistato l’apparecchio oppure al centro di assistenza più vicino. Non smontare né modificare il prodotto in alcun modo (la casa pro- duttrice non è responsabile di eventuali danni derivanti da smontaggio o riparazioni non autorizzati).

7. Durante la pulizia, non spruzzare acqua direttamente sulle parti del prodotto

(così facendo si potrebbero provocare incendi o scosse elettriche). Pulire la superficie con un panno asciutto. Non utilizzare mai detergenti o sostanze chimiche per la pulizia del apparecchio, in quanto potrebbero provocare lo scolorimento della superficie o causare danni alle finiture. Attenzione La mancata osservanza di questa indicazione può provocare lesioni o danni alla proprietà.

1. Non far cadere oggetti sopra il prodotto e non sottoporre quest’ultimo a forti

colpi. Il prodotto non va tenuto in un luogo soggetto a vibrazioni eccessive o a interferenze magnetiche.

2. Non installare il prodotto in un luogo soggetto ad alte (superiori ai 50 gradi) o

basse temperature (-10 gradi), oppure ad elevata umidità. (In caso contrario si possono provocare incendi o scosse elettriche.)

3. Evitare i luoghi esposti alla luce solare diretta e la vicinanza a sorgenti di calore

come caloriferi e radiatori. (La mancata osservanza di questa norma può provo- care incendi.)

4. Per spostare un apparecchio già installato, assicurarsi di averlo spento prima di

spostarlo e reinstallarlo.

5. Installare l’apparecchio in un luogo ben ventilato.

6. In caso di temporali, staccare la spina dalla presa elettrica. (La mancata osser-

vanza di questa norma può provocare incendi o danni al prodotto.) AB68-00431A SOC-222(P)-ITA 2003.11.26 9:50 AM Page 2I

SOC-222(P)- Introduzione

Sommario Il SOC-222(P) è una telecamera unicamente per SMO-210T(P). L’installazione è semplice. L’ aspetto esteriore e quello di un sensore a raggio infrarosso che riduce l’impatto delle telecamere tradizionali,inoltre possiede un microfono integrato e la funzione AUTO WHITE BALANCE(bilanciamento automatico del bianco). Capitolo 1 SOC-222(P) Introduzione 5 Capitolo 2 Verifica del contenuto della confezione 6 Precauzioni per l`installazione e l`uso 7 Ulteriori precauzioni 8 Appendice SOC-222(P) Configurazione del connettore RJ-45 13 SOC-222(P) Specifiche di prodotto 14 AB68-00431A SOC-222(P)-ITA 2003.11.26 9:50 AM Page 4I

Prima dell`installazione Precauzioni per l`installazione e l`uso

Per l`installazione, scegliere un luogo in grado di sostenere come minimo il quintuplo del peso netto dell`apparecchiatura da installare (250g circa per SOC-222(P))

Controllare che il cavo non sia intrappolato e che il rivestimento isolante sia inte- gro. (La mancanta osservanza di questa norma può provocare incendi o danni al prodotto).

Impedire a terze persone di avvicinarsi all`area di installazione, in quanto durante l`installazione potrebbero cadere degli oggetti. Prima dell`installazione, spostare gli oggetti di valore in un luogo sicuro.

Mantenere il dispositivo SOC-222 (P) in un luogo fresco al riparo dalla luce solare. Si consiglia di utilizzare il dispositivo SOC-222 (P) in un`area non soggetta a luce solare diretta.

Utilizzare il dispositivo SOC-222 (P) in luoghi dove temperatura e umidità si mantengono entro i seguenti limiti: - Temperatura : -10°C ~ +50°C (14°F~122°F) - Umidità : inferiore al 90% Verifica del contenuto della confezione Controllare che nella confezione siano presenti gli articoli sottoriporati: telecamera, supporto, viti di fissaggio,manuale e cavo di connessione. ACCESSORIO AB68-00431A SOC-222(P)-ITA 2003.11.26 9:50 AM Page 69

Per l`installazione, scegliere un luogo in grado di sostenere il peso dell`apparec- chiatura da installare (250g circa )

2. Esempio d’installazione della camera

3. Applicare il supporto nel punto in cui si desidera instal-

lare la telecamera SOC-222(P) e con una matita con- trassegnare la posizione dei fori da eseguire (5mm di diametro e 35mm di profondità). Fissare il supporto tramite i tasselli ad espansione in plastica e le viti a corredo. MURO MURO SOFFITTO

Installazione SOC-222(P) ✔ Nel caso di interferenze elettromagnetiche che possono influire sul funziona mento della telecamera SOC-222P causando malfunzionamenti, inserire un nucleo di ferrite come sottoraffigurato. FERRITE CAVO Ulteriori precauzioni AB68-00431A SOC-222(P)-ITA 2003.11.26 9:50 AM Page 811

8. Muovere la parte posteriore della tele-

camera per controllare la direzione.

9. Avvitare le viti all’interno del supporto

della telecamera stringendole con un cacciavite a croce .

10. Girare l’apparecchiatura dalla parte delle viti(BH M2.6) alla parte del corpo

principale della camera in verso antiorario per staccarlo. Poi, alzarlo un po e spingerlo nella direzione della freccia per separare la cassa frontale dalla cassa posteriore.

11. Assembleare la telecamera al connettore RJ-45 nella parte posteriore della

del corpo principale della telecamera.

12. Inserire nel basso del supporto assem-

blato della telecamera e della cassa posteriore nel solco quadrato come mostrato nella figura cosicchè la cassa postriore possa essere attaccata al supporto della telecamera.(siate sicuri nello sfilare la cassa posteriore di alzarla un po’ prima di inserirla). CASSA- FRONTALE BH M2.6 CASSA-POSTERIORE

4. Fare un solco sotto la base della telecamera

con un coltello in modo che il connettore del cavo RJ-45 possa uscire dalla telecamera lungo il muro. (Scegliere uno dei 6 punti di almeno 0.5 mm di spessore).

5. Inserire il cavo RJ-45 per il collegamento della

telecamera attraverso il foro posto alla base della telecamera Inserire il connettore RJ-45 nel solco per permettere alla telecamera di essere posizionarsi lungo il muro

6. Fissare la telecamera al supporto ,quindi allinear-

la al muro o al soffitto in corrispondenza dei tas- selli ad espansione in plastica (TH M4x30)

7. Avvitare le viti in dotazione con un cacciavite a

cata dal corpo principale della tele- camera in maniera inclinata come mostrato nella figura. Avvitare le viti della macchina(BH M2.6) in senso orario per serrare. CASSA-FRONTALE BH M2.6 CASSA- POSTERIORE 12-1. Girare la cassa posteriore in senso orario di 90˚, mettere la telecamera come mostrato nella didascalia No. 12 per installare la telecamera vertical- mente.

13. Serrarlo utilizzando le viti (BH M3)

Tipo Prodotto PIR Tipo Camera normale PIR Tipo Camera normale Tensione Alimentazione DC 12 ~ 18V DA MONITOR DC 12 ~ 18V DA MONITOR Consumo Potenza Appross.

Sistema Trasmissione NTSC Camera standard Colore PAL Canera standard Colore Dispositivo Immagine 1/4 inch IT Supero HAD CCD 1/4 inch IT Supero HAD CCD Pixel Effettivi 510(H) X 492(V) 500(H) X 582(V) Metodo di scansione 525 Linee, 2:1 Intreccio 625 Linee, 2:1 Interlaccio Frequen- za Linea Orizzontale : 15,734Hz Orizzontale : 15,625Hz Verticale : 60Hz Verticale: 50Hz Metodo di Sincronizazione INT INT Risoluzione 330 TV Linee 330 TV Linee S/N Rapporto Maggiore di 48dB Maggiore di 48dB Illuminazione minima di scena 2 Lux(F2.0 50IRE) 2 Lux(F2.0 50IRE) Temperatura Colore ATW ATW Shutter Elettronico ELC ELC Segnale OutPut Videocomposito : 1.0Vpp Videocomposito 1.0Vpp 75 Ohms/RJ45 Jack 75 Ohms/RJ45 Jack Lenti Focale fissa: 3.8mm Focale fissa: 3.8mm Apertura(F) : F2.0 Apertura(F) : F2.0 Temperatura di esercizio -10°C +50°C -10°C ~ +50°C Umidità di lavoro massima ~90% ~90% Dimensioni 69.1(W) X 114.15(H) X 47.5(L) 69.1(W) X 114.15(H) X 47.5(L) Peso Appross. 150g Appross. 150g SOC-222(P) Pin Configurazione

Numero Pin Specificazione 1DATI+ 2 USCITA VIDEO
