BRUGSANVISNING SOC222 SAMSUNG

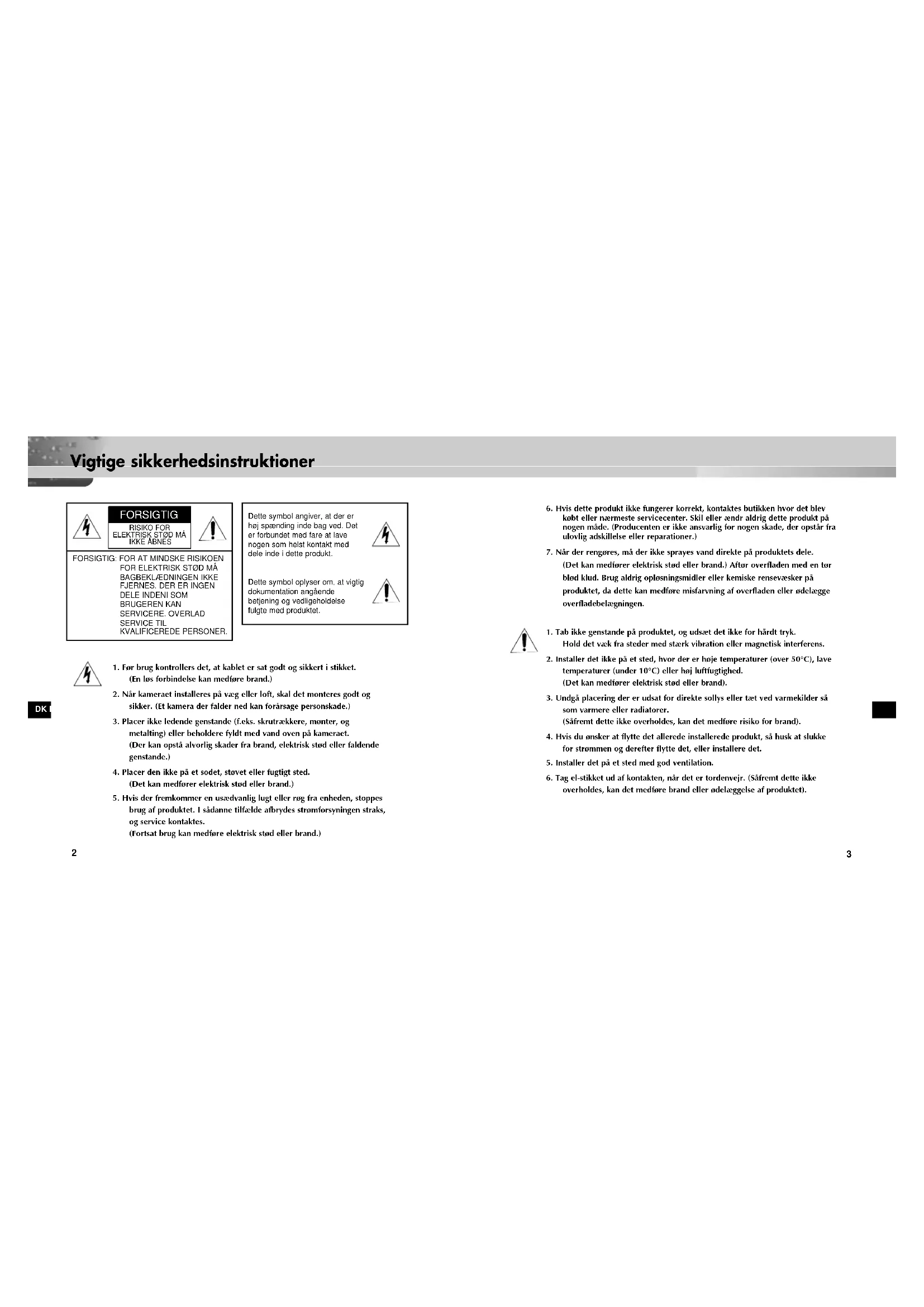

Vigtige sikkerhedsinstruktioner DK DK

6. Hvis dette produkt ikke fungerer korrekt, kontaktes butikken hvor det blev

købt eller nærmeste servicecenter. Skil eller ændr aldrig dette produkt på nogen måde. (Producenten er ikke ansvarlig for nogen skade, der opstår fra ulovlig adskillelse eller reparationer.)

7. Når der rengøres, må der ikke sprayes vand direkte på produktets dele.

(Det kan medfører elektrisk stød eller brand.) Aftør overfladen med en tør blød klud. Brug aldrig opløsningsmidler eller kemiske rensevæsker på produktet, da dette kan medføre misfarvning af overfladen eller ødelægge overfladebelægningen.

1. Tab ikke genstande på produktet, og udsæt det ikke for hårdt tryk.

Hold det væk fra steder med stærk vibration eller magnetisk interferens.

2. Installer det ikke på et sted, hvor der er høje temperaturer (over 50°C), lave

temperaturer (under 10°C) eller høj luftfugtighed. (Det kan medfører elektrisk stød eller brand).

3. Undgå placering der er udsat for direkte sollys eller tæt ved varmekilder så

som varmere eller radiatorer. (Såfremt dette ikke overholdes, kan det medføre risiko for brand).

4. Hvis du ønsker at flytte det allerede installerede produkt, så husk at slukke

6. Tag el-stikket ud af kontakten, når det er tordenvejr. (Såfremt dette ikke

overholdes, kan det medføre brand eller ødelæggelse af produktet).

2. Når kameraet installeres på væg eller loft, skal det monteres godt og

sikker. (Et kamera der falder ned kan forårsage personskade.)

3. Placer ikke ledende genstande (f.eks. skrutrækkere, mønter, og

metalting) eller beholdere fyldt med vand oven på kameraet. (Der kan opstå alvorlig skader fra brand, elektrisk stød eller faldende genstande.)

4. Placer den ikke på et sodet, støvet eller fugtigt sted.

(Det kan medfører elektrisk stød eller brand.)

5. Hvis der fremkommer en usædvanlig lugt eller røg fra enheden, stoppes

brug af produktet. I sådanne tilfælde afbrydes strømforsyningen straks, og service kontaktes. (Fortsat brug kan medføre elektrisk stød eller brand.) Dette symbol angiver, at der er høj spænding inde bag ved. Det er forbundet med fare at lave nogen som helst kontakt med dele inde i dette produkt. Dette symbol oplyser om, at vigtig dokumentation angående betjening og vedligeholdelse fulgte med produktet. FORSIGTIG RISIKO FORELEKTRISK STØD MÅIKKE ÅBNES AB68-00431A SOC-222(P)-dan 2003.11.26 10:6 AM Page 24

Indholdsfortegnelse DK DK Kapitel 1 Om SOC-222(P) 5 Kapitel 2 Før installation 6 Installation af SOC-222(P) 8 Tillæg SOC-222(P)-Pin-konfiguration 13 SOC-222(P)-Specifikationer 14 Om SOC-222(P) SOC-222(P) er et kamera, der kun er beregnet til SMO-210(P). Det har en indbygget mikrofon og kan installeres af enhver bruger. Selv om SOC-222(P) har form som en infrarød strålesensor for at mindske mistroen fra de konventionelle kameraer, så er den forsynet med AUTO HVIDBALANCE-funktion og mikrofon. AB68-00431A SOC-222(P)-dan 2003.11.26 10:6 AM Page 4DK

Kontrol af indhold Kontroller, at pakken indeholder alle de elementer, der skal være i den: kamera, beslag, vejledning og kabel.

Før installation ✔ Før installation kontrolleres det, om placeringen er hård nok til at tåle fem gange kameraets vægt (ca. 1 kg) vægt. ✔ Pas på at kablet ikke kommer i klemme, og lad ikke isoleringen blive ødelagt (for at undgå funktionssvigt eller brand). ✔ Lad ikke folk og værdigenstande være under installationsstedet, da de kan komme til skade fra faldende materiale. ✔ Placer SOC-222(P) på et køligt sted væk fra direkte sollys, uanset om de bruges eller blot opbevares. ✔ SOC-222(P) skal anvendes på et sted, hvor følgende betingelser er tilstede hele tiden. - Temperatur : -10°C ~ +50°C - Luftfugtighed : Under 90 % Forholdsregler AB68-00431A SOC-222(P)-dan 2003.11.26 10:6 AM Page 69

1. Før installation vælges et sted, der er hårdt nok til at tåle 5 gange produktets samlede

! På væggen @ I loftet

3. Placer kameraets fod på installationsstedet (væg eller

loft), marker hullernes placering med en kuglepen, bor et hul (5 mm diam. og 35 mm dybt) til fastgørelse af kameraets fod, og indsæt de medfølgende plastikforankringer (HUD 5) i hullet. WALLWALLCEILING

krydsskruetrækker for at stramme den. 10.Drej skruen (BH M2,6) på siden at kamerahuset mod uret for at løsne den. Derefter løftes den lidt og skubbes i pilens retning for at adskille kassens forrest del fra kassens bagerste del.

11. Tilslut kameraet til RJ-45 stikket bag på kameraet.

12. Placer bundhullet på monteringsbøjlen og

kassens bagerste de i det firkantede hak som vist på figuren, således at den bagerste kasse kan sættes i monteringsbøjlens hak. (Husk at løfte kassen bagerste del lidt, før den indsættes.) KASSENS FRONT BH M2,6 SKRUE KASSE BAGPÅ

4. Lav en rille med en kniv i bunden af

kamerafoden, således at RJ-45 konnektorkablet kan gå ud fra kameraet langs med væggen. (Vælg et ud af 6 steder mindst 0,5 mm tyk.)

5. Før RJ-45 konnektorkablet, der skal tilsluttet til

kameraet, gennem midterhullet på kamerafoden. Indsæt RJ-45 konnektorkablet i rillen så kameraet kan monteres langs med væggen.

6. Fastgør kamerabøjlen på væggen eller i loftet.

med en krydsskruetrækker for at løsne den lidt. KAMERABØJLE HUL RJ-45 KONNEKTORKABEL HOLDER BAGPÅ AB68-00431A SOC-222(P)-dan 2003.11.26 10:6 AM Page 1013

14. Monter kassens forstykke, som du har
