BRUKSANVISNING SOC222 SAMSUNG

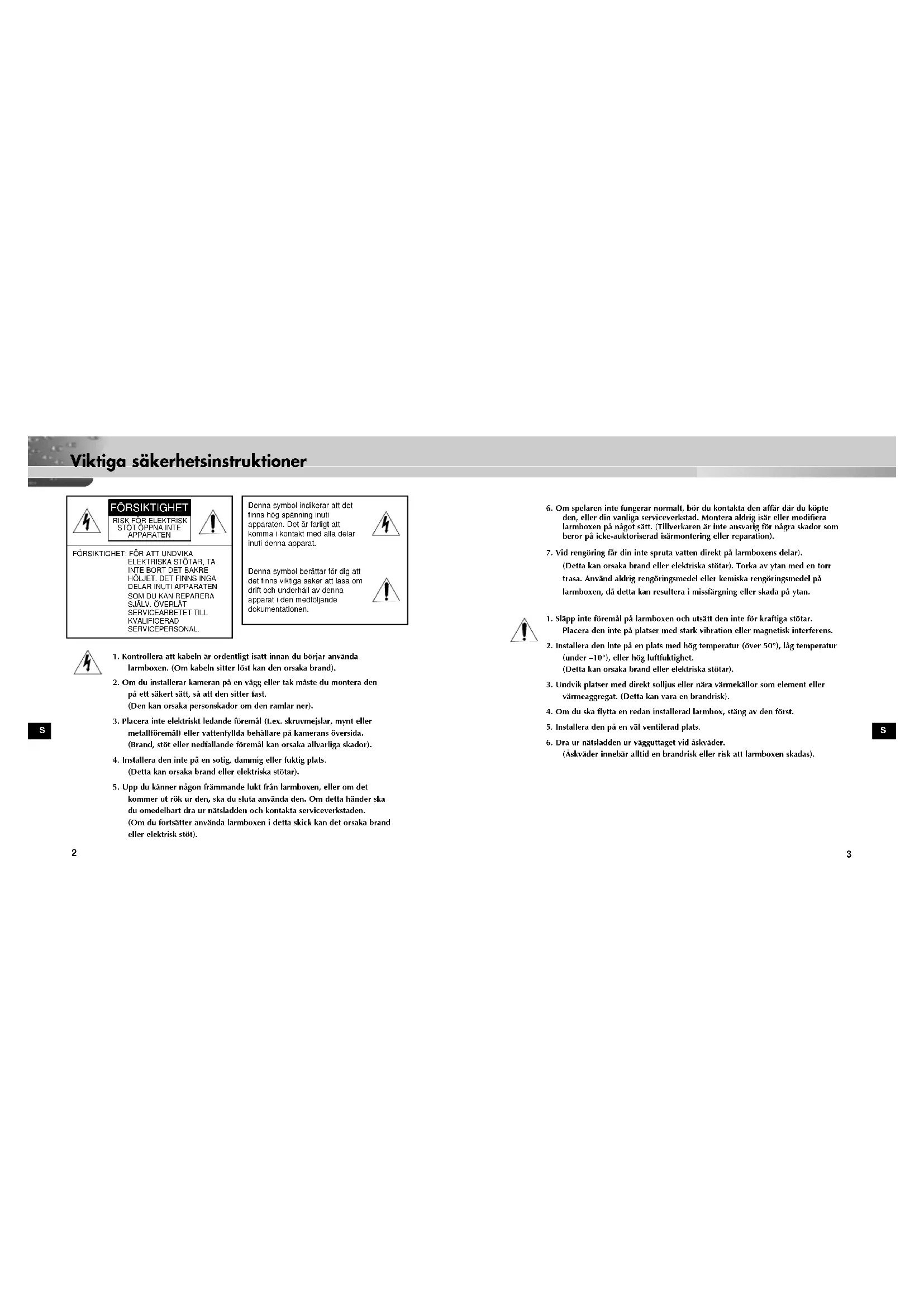

Viktiga säkerhetsinstruktioner

6. Om spelaren inte fungerar normalt, bör du kontakta den affär där du köpte

den, eller din vanliga serviceverkstad. Montera aldrig isär eller modifiera larmboxen på något sätt. (Tillverkaren är inte ansvarig för några skador som beror på icke-auktoriserad isärmontering eller reparation).

7. Vid rengöring får din inte spruta vatten direkt på larmboxens delar).

(Detta kan orsaka brand eller elektriska stötar). Torka av ytan med en torr trasa. Använd aldrig rengöringsmedel eller kemiska rengöringsmedel på larmboxen, då detta kan resultera i missfärgning eller skada på ytan.

1. Släpp inte föremål på larmboxen och utsätt den inte för kraftiga stötar.

Placera den inte på platser med stark vibration eller magnetisk interferens.

2. Installera den inte på en plats med hög temperatur (över 50°), låg temperatur

(under –10°), eller hög luftfuktighet. (Detta kan orsaka brand eller elektriska stötar).

3. Undvik platser med direkt solljus eller nära värmekällor som element eller

värmeaggregat. (Detta kan vara en brandrisk).

4. Om du ska flytta en redan installerad larmbox, stäng av den först.

5. Installera den på en väl ventilerad plats.

6. Dra ur nätsladden ur vägguttaget vid åskväder.

(Åskväder innebär alltid en brandrisk eller risk att larmboxen skadas). FÖRSIKTIGHET: FÖR ATT UNDVIKAELEKTRISKA STÖTAR, TAINTE BORT DET BAKREHÖLJET. DET FINNS INGADELAR INUTI APPARATENSOM DU KAN REPARERASJÄLV. ÖVERLÅTSERVICEARBETET TILLKVALIFICERADSERVICEPERSONAL.

1. Kontrollera att kabeln är ordentligt isatt innan du börjar använda

larmboxen. (Om kabeln sitter löst kan den orsaka brand).

2. Om du installerar kameran på en vägg eller tak måste du montera den

på ett säkert sätt, så att den sitter fast. (Den kan orsaka personskador om den ramlar ner).

3. Placera inte elektriskt ledande föremål (t.ex. skruvmejslar, mynt eller

metallföremål) eller vattenfyllda behållare på kamerans översida. (Brand, stöt eller nedfallande föremål kan orsaka allvarliga skador).

4. Installera den inte på en sotig, dammig eller fuktig plats.

(Detta kan orsaka brand eller elektriska stötar).

5. Upp du känner någon främmande lukt från larmboxen, eller om det

kommer ut rök ur den, ska du sluta använda den. Om detta händer ska du omedelbart dra ur nätsladden och kontakta serviceverkstaden. (Om du fortsätter använda larmboxen i detta skick kan det orsaka brand eller elektrisk stöt). Denna symbol indikerar att det finns hög spänning inuti apparaten. Det är farligt att komma i kontakt med alla delar inuti denna apparat. Denna symbol berättar för dig att det finns viktiga saker att läsa om drift och underhåll av denna apparat i den medföljande dokumentationen. FÖRSIKTIGHET RISK FÖR ELEKTRISKSTÖT ÖPPNA INTEAPPARATEN AB68-00431A SOC-222(P)-swe 2003.11.26 10:10 AM Page 24

Innehållsförteckning

Kapitel 1 Om SOC-222(P) 5 Kapitel 2 Före installationen 6 Installation av SOC-222(P) 8 Bilaga SOC-222(P) stiftkonfigurering 13 SOC-222(P) specifikationer 14 Om SOC-222(P) SOC-222(P) är en kamera som enbart kan användas med SMO-210T(P). Den har inbyggd mikrofon och kan installeras av en vanlig användare. SOC-222(P) ser ut som en infraröd sensor för att minska misstron mot konventionella kameror, plus att den har automatisk vitbalans och mikrofon. AB68-00431A SOC-222(P)-swe 2003.11.26 10:10 AM Page 4S

Kontrollera innehållet Kontrollera att allt finns med i förpackningen när du packar upp den – kameran, bygel, tillbehörslåda och kabel.

Före installationen ✔ Kontrollera så att den plats du vill installera kameran klarar att belastas med fem gånger den totala vikten (cirka 1kg) innan du installerar den. ✔ Se till att kabeln inte kommer i kläm eller att isoleringen skadas (för att undvika fel eller brand). ✔ Håll människor och värdefulla saker borta under installationen så att de inte skadas av nedfallande material. ✔ Placera och förvara SOC-222(P) på en sval plats och undvik direkt solljus. ✔ SOC-222(P) ska användas på en plats där följande villkor uppfylls hela tiden. - Temperatur : -10°C - +50°C (14°F - 122°F) - Luftfuktighet : Under 90% Försiktighetsåtgärder AB68-00431A SOC-222(P)-swe 2003.11.26 10:10 AM Page 6S

1. Installera apparaten på en plats som klarar minst 5 gånger dess tyngd (cirka 5kg).

3. Sätt kamerans bas mot installationsplatsen (vägg eller

tak), markera hålens plats med en penna, borra hål (5 mm diameter och 35mm djupt) för att fästa kamerans bas och sätt i medföljande plastplugg i hålen (ända in). WALLWALLCEILING

Installation av SOC-222(P) ✔ Om elektromagnetiska vågor stör SOC-222(P), montera ferritkärnan på ett lämpligt ställe. (Ferritkärnan följer bara med SOC-222P.) FERRITKÄRNA KABEL Försiktighetsåtgärder VÄGG TAK VÄGG AB68-00431A SOC-222(P)-swe 2003.11.26 10:10 AM Page 8S

8. Flytta den bakre hållaren för att få den i rätt

9. Dra åt skruven inuti kamerans

monteringsbygel med stjärnmejseln. 10.Lossa skruven (M2,6) på sidan av kamerakroppen. Lyft den sedan en aning och för den i pilens riktning för att separera höljets främre och bakre del.

11. Anslut kameran till RJ45-kontakten i den bakre delen av kamerahuset.

12. Placera bottenhålet i monteringsbygeln mot

det kvadratiska hålet i bakstycket enligt figuren så att bygeln kan hakas i bakstycket. (Lyft höljet en aning innan du sätter dit det). HÖLJETS FRAMSIDA BH M2.6 SKRUV HÖLJETS BAKSIDA

4. Gör en skåra i kamerabasens botten med en

kniv så att RJ45-kabeln kommer ut ur kameran längs väggen. (välj en av 6 platser, minst 5mm djupt)

5. Sätt i RJ45-kabeln i kameran genom cen-

trumhålet i kamerans bas. Sätt i kabeln i spåret så att kameran kan monteras dikt an mot väggen.

6. Fäst kamerans monteringsbygel i väggen eller taket. Passa in hålet i kameran med

plastpluggen och dra fast den med skruv (M4 x 30) på 2 platser.

7. Vrid skruven inuti kamerans monteringsbygel

moturs med en stjärnmejsel för att lossa den en aning. KAMERABYGEL HÅL

bort från kameran, nedåt enligt figuren. Dra åt skruven (M 2,6). HÖLJETS FRAMSIDA

HÖLJETS BAKSIDA 12-1. Vrid höljet 90° medurs och montera kameran enligt 12 om du vill installera kameran vertikalt.

13. Dra åt den med M3-skruvarna

(Nr 12: dra åt b . Nr 12 1: Dra åt a ).

Produkt PIR-typ normal kamera PIR-typ normal kamera Spänningsmatning 12-18V DC från monitorn 12-18V DC från monitorn Effektförbrukning Cirka 2W Cirka 2W Videosystem NTSC standard färgkamera PAL standard färgkamera Bildsensor 1/4 tim IT Super HAD CCD 1/4 tim IT Super HAD CCD Effektiva pixlar 510(H) X 492(V) 500(H) X 582(V) Scanningsmetod 525 linjer, 2:1 radsprång 625 linjer, 2:1 radsprång Linjefrekvens Horisontell : 15,734 Horisontell : 15,625 Vertikal : 60 Hz Vertikal : 50 Hz Synkroniseringsmetod INTERN INTERN Upplösning 330 TV-linjer 330 TV-linjer Signal/brus förhållande Mer än 48dB Mer än 48dB Minsta belysning av övervakningsområde 2 Lux (F2,0 50IRE) 2 Lux (F2,0 50IRE) Färgtemperatur ATW ATW Elektronisk slutare ELC ELC Utgångssignal Kompositvideoutgång : 1,0V p-p Kompositvideoutgång : 1,0V p-p 75 ohm/RJ45 75 ohm/RJ45 Lins Fokus : 3,8 mm Fokus : 3,8 mm Öppning (F) : F2,0 Öppning (F) : F2,0 Driftstemperatur -10°C ~ +50°C -10°C ~ +50°C Omgivande luftfuktighet Cirka 90% Cirka 90% Storlek 69,1mm(B) X 114,15mm(H) X 47,5mm(L) 69,1mm(B) X 114,15mm(H) X 47,5mm(L) Vikt Cirka 150g Cirka 150g SOC-222(P) specifikationer SOC-222(P) stiftkonfigurering Stift nummer Specifikation 1 DATA+ 2 VIDEOUTGÅNG 3 Jord 4 DATA- 5 LJUDUTGÅNG 6 VDD 7 VIDEOJORD 8 KANALVAL
