MANUAL DE UTILIZADOR SOC222 SAMSUNG

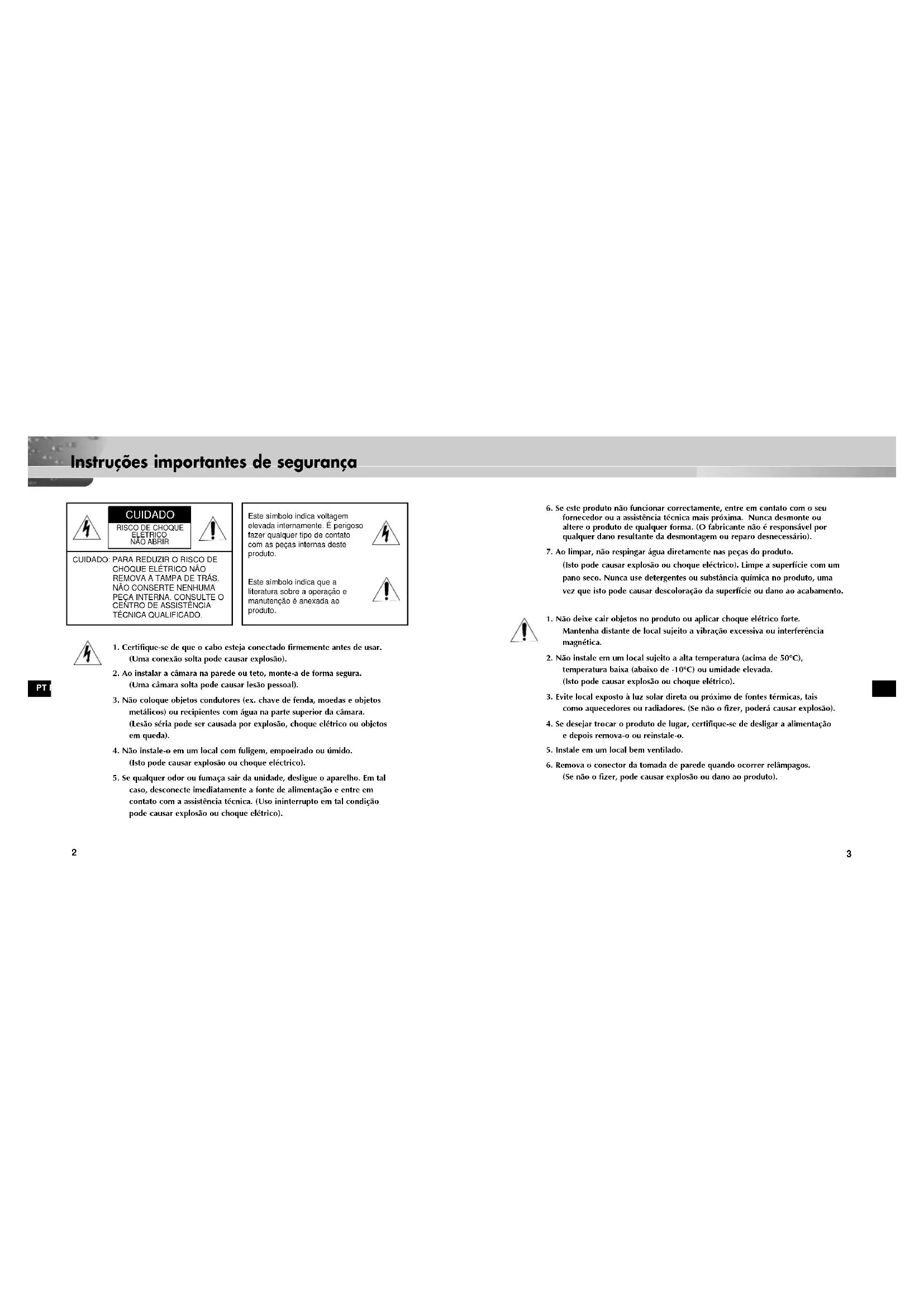

Instruções importantes de segurança PT PT

6. Se este produto não funcionar correctamente, entre em contato com o seu

fornecedor ou a assistência técnica mais próxima. Nunca desmonte ou altere o produto de qualquer forma. (O fabricante não é responsável por qualquer dano resultante da desmontagem ou reparo desnecessário).

7. Ao limpar, não respingar água diretamente nas peças do produto.

(Isto pode causar explosão ou choque eléctrico). Limpe a superfície com um pano seco. Nunca use detergentes ou substância química no produto, uma vez que isto pode causar descoloração da superfície ou dano ao acabamento.

1. Não deixe cair objetos no produto ou aplicar choque elétrico forte.

Mantenha distante de local sujeito a vibração excessiva ou interferência magnética.

2. Não instale em um local sujeito a alta temperatura (acima de 50°C),

temperatura baixa (abaixo de -10°C) ou umidade elevada. (Isto pode causar explosão ou choque elétrico).

3. Evite local exposto à luz solar direta ou próximo de fontes térmicas, tais

como aquecedores ou radiadores. (Se não o fizer, poderá causar explosão).

4. Se desejar trocar o produto de lugar, certifique-se de desligar a alimentação

e depois remova-o ou reinstale-o.

5. Instale em um local bem ventilado.

6. Remova o conector da tomada de parede quando ocorrer relâmpagos.

(Se não o fizer, pode causar explosão ou dano ao produto).

1. Certifique-se de que o cabo esteja conectado firmemente antes de usar.

(Uma conexão solta pode causar explosão).

2. Ao instalar a câmara na parede ou teto, monte-a de forma segura.

(Uma câmara solta pode causar lesão pessoal).

3. Não coloque objetos condutores (ex. chave de fenda, moedas e objetos

metálicos) ou recipientes com água na parte superior da câmara. (Lesão séria pode ser causada por explosão, choque elétrico ou objetos em queda).

4. Não instale-o em um local com fuligem, empoeirado ou úmido.

(Isto pode causar explosão ou choque eléctrico).

5. Se qualquer odor ou fumaça sair da unidade, desligue o aparelho. Em tal

caso, desconecte imediatamente a fonte de alimentação e entre em contato com a assistência técnica. (Uso ininterrupto em tal condição pode causar explosão ou choque elétrico). Este símbolo indica voltagem elevada internamente. É perigoso fazer qualquer tipo de contato com as peças internas deste produto. Este símbolo indica que a literatura sobre a operação e manutenção é anexada ao produto. CUIDADO

RISCO DE CHOQUEELÉTRICONÃO ABRIR

Índices PT PT Capítulo 1 Sobre o SOC-222(P) 5 Capítulo 2 Antes da instalação 6 Instalar a SOC-222(P) 8 Apêndice Configuração da SOC-222(P)-Pin 13 Especificações do produto - SOC-222(P) 14 Sobre o SOC-222(P) O SOC-222(P) é apenas uma câmara para SMO-210T(P). Contém um microfone interno e é instalada facilmente por qualquer utilizador. O SOC-222(P) é formado por um sensor de raio infravermelho que reduzir a insatisfação com a câmara convencional e tem a função BALANÇO BRANCO AUTOMÁTIOC e um microfone. AB68-00431A SOC-222(P)-por 2003.11.26 9:58 AM Page 4PT

Verificar o conteúdo Certifique-se de verificar todos os itens da embalagem: câmara, suporte, caixa de acessório e cabo ao desembalar.

Antes da instalação ✔ Verifique se o local é resistente o suficiente para suportar 5 vezes o peso total (1kg ou aprox.) antes de instalar a câmara. ✔ Não permita que o cabo fique preso num local errado ou que a tampa blindada seja retirada (para evitar ruptura ou incêndio). ✔ Não deixe que as pessoas ou objetos de valor no local de instalação para não causar lesão ou dano de material em queda. ✔ Coloque a SOC-222(P) e o adaptador em um local fresco distante de luz solar direta independente do que usa ou apenas mantenha-a. ✔ O SOC-222(P) será usado onde as seguintes condições são mantidas o tempo todo. - Temperatura : -10°C~+ + 50°C (14°F~122°F) - Humidade : Abaixo de 90% Precauções AB68-00431A SOC-222(P)-por 2003.11.26 9:58 AM Page 69

1. Escolha um lugar resistente o suficiente para suportar 5 vezes o peso total do

produto antes da instalação (5 kg ou aproximado).

2. Exemplo de instalação da câmara

! Na parede @ No teto

3. Coloque a base da câmara no ponto de instalação

(parede ou teto), marque a posição do orifício com um lápis, fure o orifício (5mm ID e 35mm de profundidade) para fixar a base da câmera e insira a âncora de plástico fornecida (HUD 5) dentro do orifício até o final. WALLWALLCEILING

9. Gire o parafuso de suporte da câmara no

sentido anti-horário com uma chave de fenda para apertar. 10.Vire o parafuso da câmara lateral (BH M2.6) no corpo principal da câmara no sentido anti-horário para afrouxar. Depois, levante-a um pouco e empurre-a na direcção da seta para separar a caixa de montagem da caixa traseira.

11. Monte a câmara no conector RJ-45 na parte de trás do corpo principal da

12. Coloque o orifício de fundo do suporte de

montagem e caixa de trás na ranhura quadrada conforme mostrado na imagem para que a caixa de trás possa ser enganchada pelo gancho de suporte da câmera. (Certifique-se de levantar a caixa de trás um pouco antes de inserir). FRENTE DA CAIXA BH M2.6 TRASEIRA DA CAIXA

4. Faça uma ranhura no fundo da base da câmera

com uma faca para que o cabo do conector RJ-45 saia da câmara ao longo da parede. (Escolha um dos 16 pontos com pelo menos 0,5mm de profundidade).

5. Coloque o cabo do conector RJ-45 na câmara

através do orifício central da base da câmara. Insira o cabo do conector RJ-45 na ranhura para permitir que a câmera se movimente ao longo da parede.

6. Fixe o suporte de montagem da câmara no orifício na parede ou teto para a insta-

lação. Alinhe o orifício de instalação da câmera com o orifício e a âncora de plástico inserida e coloque um parafuso de montagem (TH M4 x 30) em 2 pontos.

7. Gire o parafuso de suporte da câmera no senti-

do anti-horário com uma chave de fenda para afrouxar um pouco.

corpo principal da câmara para baixo conforme mostrado na imagem. Vire a furadeira (BH M2.6) no sentido horário para apertar o parafuso. FRENTE DA CAIXA BH M2.6 TRASEIRA DA CAIXA 12-1. Vire a caixa de trás no sentido horário por 90° e coloque a câmera conforme mostrado no nº 12 para instalar a câmara verticalmente.

Tipo de produto Câmara normal tipo PIR Câmara normal tipo PIR Voltagem de fonte de alimentação CD 12~18V de monitor CD 12~18V de monitor Consumo de alimentação Aprox. 2W Aprox. 2W Sistema de difusão Câmara colorida padrão NTSC Câmara colorida padrão PAL Dispositivo de imagem 1/4 polegada IT Super HAD CCD 1/4 polegada IT Super HAD CCD Efeitos de pixels 510(A) X 492(V) 500(A) X 582(V) Método de digitalização 525 Linha, 2:1 Entrelaçamento 625 Linha, 2:1 Entrelaçamento Frequência de linha Horizontal : 15,734 Horizontal : 15,625 Vertical : 60 Hz Vertical : 50 Hz Método de sincronização INT INT Resolução 330 linhas de TV 330 linhas de TV Faixa S/N Acima de 48dB Acima de 48dB Cena mínima Iluminação 2 Lux (F2,0 50IRE) 2 Lux (F2,0 50IRE) Temperatura da cor ATW ATW Obturador eletrônico ELC ELC Saída de sinal Saída de video composta : 1.0 Vp-p Saída de video composta : 1.0 Vp-p 75 ohms/RJ45 75 ohms/RJ45 Lente Comprimento focagem : 3,8 mm Comprimento focagem : 3,8 mm Abertura (F) : F2,0 Abertura (F) : F2,0 Temperatura de operação -10°C ~ +50°C -10°C ~ +50°C Humidade de operação ~90% ~90% Tamanho físico 69,1mm (L) X 114,15mm (A) X 47,5mm (C) 69,1mm (L) X 114,15mm (A) X 47,5mm (C) Peso Aprox. 150g Aprox. 150g Especificações do produto - SOC-222(P) Configuração da SOC-222(P)-Pin Número de pino Especificação 1 DATA+
