MANUAL DE UTILIZADOR HWQ600F SAMSUNG

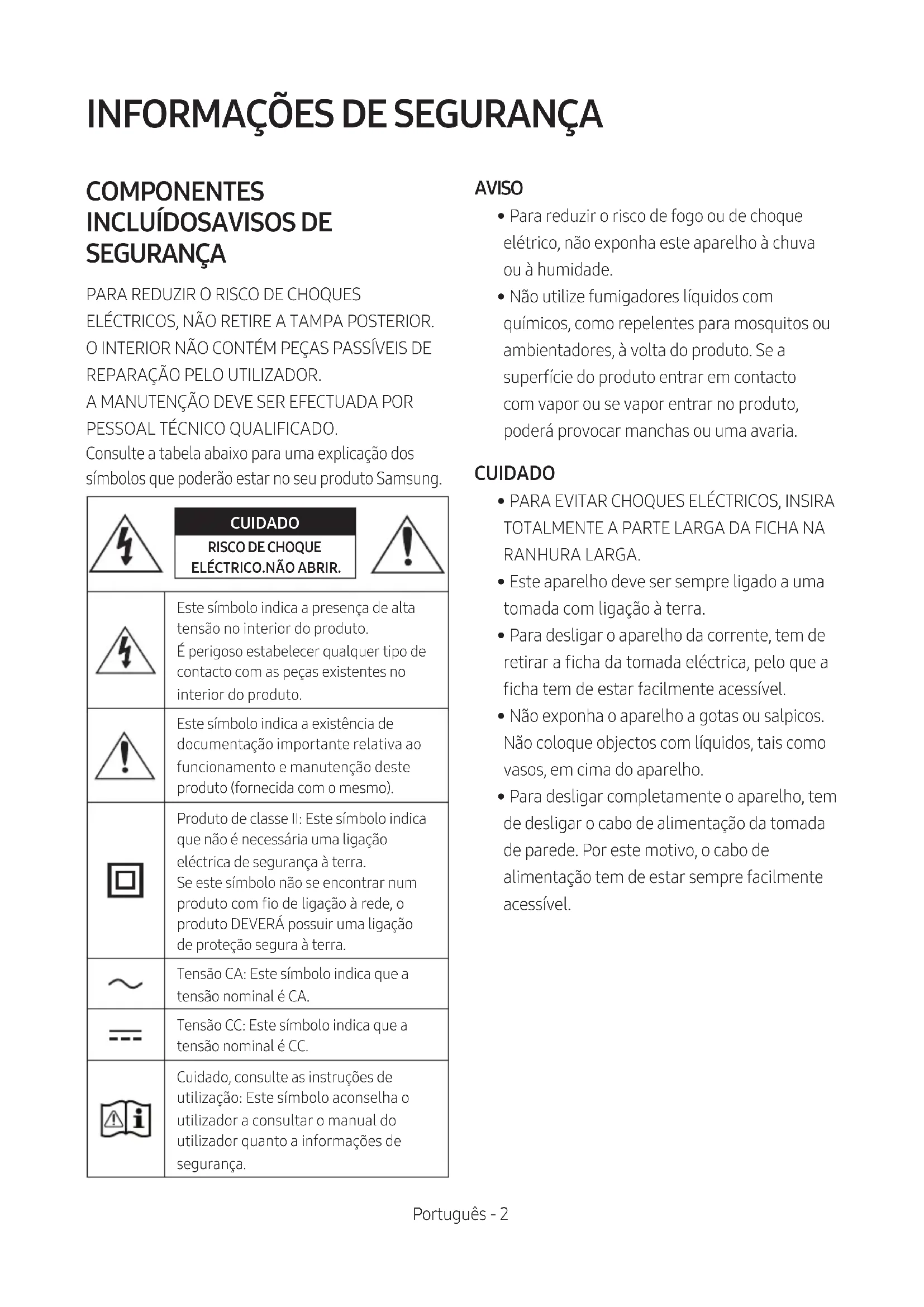

ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO. Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung. CUIDADO RISCO DE CHOQUE ELÉCTRICO.NÃO ABRIR.Este símbolo indica a presença de alta tensão no interior do produto. É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra. Se este símbolo não se encontrar num produto com o de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.Tensão CA: Este símbolo indica que a tensão nominal é CA.Tensão CC: Este símbolo indica que a tensão nominal é CC.Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança. AVISO

• Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

• Não utilize fumigadores líquidos com químicos, como repelentes para mosquitos ou ambientadores, à volta do produto. Se a superfície do produto entrar em contacto com vapor ou se vapor entrar no produto, poderá provocar manchas ou uma avaria. CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.

• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.

• Para desligar o aparelho da corrente, tem de retirar a cha da tomada eléctrica, pelo que a cha tem de estar facilmente acessível.

• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.

• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.Português - 3 PRECAUÇÕES

1. Certique-se de que a fonte de alimentação

CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suciente para permitir a ventilação 7~10 cm. Certique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplicadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a cha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a cha de

corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danicar a unidade.

3. Não exponha a unidade à luz solar directa

nem a outras fontes de calor. A unidade poderá sobreaquecer e car danicada.

4. Proteja o produto da humidade (por exemplo,

vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para ns pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade que à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm

químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto- circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.Português - 4 CONTEÚDOS 01 VericaçãodosComponentes 6 02 DescriçãogeraldoProduto 7 Painel Frontal/Painel Superior do Soundbar ------------------------- 7 Painel inferior do Soundbar ------------------------- 8 03 UtilizaçãodoControloRemoto 9 Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) ------------------------- 9 Como utilizar o controlo remoto

Utilizar os botões escondidos (botões com mais de uma função)

Especicações de saída para diferentes modos de efeitos sonoros

Ligar o Kit de altifalantes traseiros sem os Samsung ao Soundbar

05 UtilizarumaligaçãocomosàTV 20 Método 1. Ligar um televisor através de um cabo HDMI

Método 2. Ligar através de um cabo ótico

Utilizar a função Q-Symphony

06 UtilizarumaligaçãosemosàTV 24 Ligar através de Bluetooth

24Português - 5 07 LigarumDispositivoExterno 26 Método 1. Ligar através de um cabo HDMI (compatível com descodicação e reprodução Dolby Atmos®)

Método 2. Ligar através de um cabo ótico

10 InstalaçãodoSuportedeParede 34 Precauções para a instalação

11 InstalaroSoundbarsobreosuportedotelevisor 36 12 AtualizaçãodoSoftware 37 Como vericar a versão do rmware

Procedimento de atualização

Se não for apresentada a mensagem “UPGR”

13 ResoluçãodeProblemas 39 14 Licenças 41 15 NotaImportantesobreoServiço 42 16 EspecicaçõeseGuia 43 Especicações

01 VERIFICAÇÃO DOS COMPONENTES

SOUND MODE WOOFER TONE CONTROL CH LEVEL UnidadeprincipaldoSoundbar Subwoofer Controloremoto/pilhas x 2 Cabodealimentação (Subwoofer,Soundbar) CaboHDMI Guiadesuportedeparede x 2 (M4 x L10) x 2 x 2 Parafusodexação Parafuso Suportedeparede

• Para obter mais informação sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta : Parte inferior da unidade principal do Soundbar)

• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.

• O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.

• A conceção e as especicações estão sujeitas a alteração sem aviso prévio.Português - 7

DESCRIÇÃO GERAL DO PRODUTO

Ecrã Exibe o estado e o modo atual do produto.

Botão (Ligar/Desligar) Permite ligar e desligar o Soundbar.

• FunçãoAutoPowerDown Esta unidade desliga-se automaticamente nas situações seguintes: – Modo TV ARC ouTVeARC/HDMI/BT/USB/D.IN: Se não existir sinal de áudio durante 18 minutos.

Botão (Volume) Permite ajustar o volume.

• Quando ajustado, o nível do volume é exibido no ecrã frontal do Soundbar.

• Para ligar o modo “BT PAIRING”, altere a origem para o modo “BT” e, em seguida, mantenha premido o botão (Origem)durante mais de 5 segundos.

• Quando liga o cabo de CA, poderá utilizar o botão de ligar após 4 a 6 segundos.

• Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.

• Se pretender desfrutar de som apenas a partir do Soundbar, é necessário desligar as colunas do televisor no menu de Conguração de áudio do seu televisor. Consulte o manual fornecido com o televisor.Português - 8 PainelinferiordoSoundbar POWERDIGITAL AUDIO IN(OPTICAL) HDMI HDMI TO TV (eARC/ARC)USB (5V 0.5A)POWER USB (5V 0.5A)

POWER Ligue o cabo de alimentação CA do Soundbar.

DIGITALAUDIOIN(OPTICAL) Permite ligar a uma saída (ótica) digital de um dispositivo externo.

HDMI Permite a entrada simultânea de sinais de áudio e vídeo digitais através de um cabo HDMI. Permite ligar a uma saída HDMI de um dispositivo externo.

HDMITOTV(eARC/ARC) Permite ligar a uma tomada fêmea HDMI (eARC) num televisor.

USB(5V0.5A) Permite ligar a um dispositivo USB para que possa reproduzir cheiros de música contidos no dispositivo USB através do Soundbar.

• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.Português - 9

03 UTILIZAÇÃO DO CONTROLO REMOTO

Inserçãodaspilhasantesdeutilizarocontroloremoto(2pilhasAAA) Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) na posição correta. Coloque novamente a tampa traseira deslizando-a. Comoutilizarocontroloremoto SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Origem Prima este botão para selecionar uma fonte ligada ao Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Semsom Prima o botão (Semsom) para desativar o som. Prima-o novamente para repor o som.

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Ao premir o botão, pode ajustar o volume de cada altifalante.

• Prima o botão para selecionar CENTER LEVEL ou TOP LEVEL e ajuste o volume entre -6 e +6 com os botões Cima/Baixo.

• Se os Altifalantes traseiros (vendidos em separado) estiverem ligados, a denição REAR LEVEL é compatível. Para ajustar o volume do REAR LEVEL entre -6 e +6, utilize os botões Cima/Baixo.

VOL WOOFER SOUNDMODEPAIR Cima/Baixo/ Esquerda/ Direita PrimaasáreasindicadasparaselecionarCima/Baixo/ Esquerda/Direita. Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou denir funções.

• Repetir Para utilizar a função Repetir no modo “USB”, prima o botão Cima.

• SaltarMúsica Prima o botão Direitapara selecionar o próximo cheiro de música. Prima o botão Esquerda para selecionar o cheiro de música anterior.

• ID SET Mantenha premido o botão Cima durante 5 segundos até ID SET estar concluído (ao ligar um subwoofer sem os ou altifalantes traseiros sem os).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Controlode Som Ao premir o botão, pode denir a função de áudio. Pode ajustar as denições pretendidas ao usar os botões Cima/Baixo.

• O VOICE ENHANCE, o NIGHT MODE e a função de áudio VIRTUAL podem ser colocados em ON/OFF com os botões Cima/Baixo. (A função VIRTUAL não está disponível no modo “USB” ou “BT”.)

• Prima e mantenha premido o botão (ControlodeSom) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser ajustada para uma denição entre -6 e +6 com os botões Cima/ Baixo. (Certique-se de que o modo de som está denido como “STANDARD”.)

• Se os Altifalantes traseiros (vendidos em separado) estiverem ligados, as denições SOUND GROUPING e PRIVATE REAR SOUND são suportadas.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Mude o Soundbar para modo de emparelhamento por Bluetooth. Prima o botão PAIR e aguarde pelo ecrã "BT PAIRING" para ligar a um novo dispositivo Bluetooth.Português - 11

Reproduzir/ Pausa VOL WOOFER SOUNDMODEPAIR Prima o botão p para por temporariamente um cheiro de música em pausa. Quando voltar a premir o botão, o cheiro de música continuará a ser reproduzido.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Informações Quando premido, são apresentadas as informações de cada modo. (Consulte a página 7.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE Ao premir o botão, pode selecionar o modo de som desejado. SURROUND SOUND GAME PRO ADAPTIVE SOUND DTS VIRTUAL:X STANDARD – SURROUND SOUND Oferece um campo sonoro mais amplo do que o padrão. – GAME PRO Oferece som estereoscópico para mergulhar na ação durante os videojogos. – ADAPTIVE SOUND

Analisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.

• DRC(DynamicRangeControl) Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital e DTS Digital. Mantenha o botão SOUND MODE premido durante mais de 5segundos enquanto o Soundbar está desligado para ligar ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)

• BluetoothPower Esta funcionalidade liga automaticamente o Soundbar quando recebe um pedido de ligação de um televisor ou dispositivo Bluetooth ligado anteriormente. A denição está em Ligada por predenição. – Mantenha o botão SOUND MODE premido durante mais de 5segundos enquanto o Soundbar está ligado para desligar a função Bluetooth Power.

SOUND MODE WOOFER TONE CONTROL CH LEVEL NIVELACAO DE WOOFER (GRAVES) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Prima o botão para cima ou para baixo para ajustar o volume do woofer (graves) para -12 ou entre -6 e +6. Para denir o volume do woofer (graves) para 0 (padrão), prima o botão.Português - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Ao premir o botão, pode ajustar o volume de sons agudos ou graves.

• Prima o botão para selecionar TREBLE ou BASS e ajuste o volume entre -6 e +6 com os botões Cima/Baixo. Conguraro (ControlodeSom)

• VOICEENHANCEON/OFF : Com este modo é mais fácil ouvir diálogos nos lmes e na TV.

• NIGHTMODEON/OFF : Este modo está otimizado para visualização noturna, com denições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.

• SYNC : Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, prima o botão (ControlodeSom) para selecionar SYNC e depois dena o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo. (Não disponível nos modos “USB” ou “BT”.)

• SOUNDGROUPINGON/OFF: a unidade principal do Soundbar e os Altifalantes surround reproduzem o som completo em vez de som surround, tornando-o ideal para grandes grupos de pessoas a ouvir música num espaço amplo. – Este menu é inicialmente ativado quando os Altifalantes surround estão ligados e, em seguida, o menu permanece ativado independentemente da ligação dos Altifalantes surround. – Se ativar este modo, não existem diferenças nos sons entre os Modos de som. – O som não sai de todas as unidades de altifalante da unidade principal do Soundbar e dos Altifalantes surround, mas apenas de certas unidades pré-determinadas, que variam consoante o modelo.

• PRIVATE REAR SOUND ON/OFF: este modo dene o som para sair apenas dos Altifalantes surround, permitindo-lhe ouvir sem ser incomodado por outras pessoas. – Se ativar este modo, o som não sai da unidade principal do Soundbar nem do subwoofer. O som sai apenas do canal frontal dos Altifalantes surround. – Se ativar este modo, não existem diferenças nos sons entre os Modos de som. – A função desliga-se quando a alimentação é desligada ou a ligação dos Altifalantes surround é perdida. – O menu só é ativado quando os Altifalantes surround estão ligados. – Este modo é automaticamente desligado e ca indisponível quando a função Q-Symphony é ativada.

• VIRTUALON/OFF : A função Dolby Virtual pode ser ON/OFF.Português - 13 Utilizarosbotõesescondidos(botõescommaisdeumafunção) Botãoescondido Páginadereferência Botãodocontroloremoto Função WOOFER (Cima) Controlo remoto do televisor Ligar/Desligar (em espera) Página 15 Esquerda Ligação automática do televisor Ligada/ Desligada (BT pronto) Página 25 Cima ID SET Página 10 (Controlo de Som) Equilíbrio de 7 bandas Página 10 SOUND MODE DRC ON/OFF (em espera) Página 11 Bluetooth Power ligado/desligado Página 11 PAIR Ligar/desligar ligação Bluetooth múltipla (em espera) Página 32 Especicaçõesdesaídaparadiferentesmodosdeefeitossonoros Efeito Entrada Potência ApenascomSubwoofer Comkitdealtifalantes traseirossemose Subwoofer SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• O Kit de colunas traseiras sem os da Samsung pode ser comprado em separado. Para comprar o Kit, contacte o fornecedor onde comprou o Soundbar.

• Se a fonte de entrada for Dolby Atmos®, a conguração Apenas Subwoofer fornece um áudio de

3.1.2 canais, enquanto a conguração Subwoofer e kit de colunas traseiras sem os fornece um

áudio de 5.1.2 canais.

• Os Altifalantes traseiros não emitem qualquer som para saídas de 2 canais enquanto o modo STANDARD estiver a ser utilizado. Para ativar o som dos Altifalantes traseiros, altere o modo de efeitos para SURROUND SOUND.Português - 15 AjustedovolumedoSoundbarcomocontroloremotodeum televisor Ajuste o volume do Soundbar com o controlo remoto do televisor.

• Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

• Dena o altifalante do televisor para AltifalanteExter. para utilizar esta função.

2. Mantenha premido o botão WOOFER durante 5 segundos.

Ligaràcorrenteelétrica Utilize os componentes elétricos para ligar o Subwoofer e o Soundbar a uma tomada elétrica pela seguinte ordem:

1. Ligue a extremidade A do cabo de alimentação ao Subwoofer e a extremidade B à tomada de

Consulte as ilustrações abaixo.

• Para obter mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: parte inferior da unidade principal do Soundbar) PartedetrásdoSubwooferTomadadeparedeCabodealimentação

LigaràcorrenteelétricaCabodealimentaçãoTomadadeparedePortuguês - 17 LigaroSoundbaraoSubwoofer Se o subwoofer estiver ligado, poderá desfrutar de um som grave rico. LigaçãoautomáticaentreosubwoofereoSoundbar Quando ligar os aparelhos após a ligação dos cabos de alimentação ao Soundbar e ao subwoofer, este último liga-se automaticamente ao Soundbar.

• Quando o emparelhamento automático estiver concluído, o indicador azul na parte de trás do subwoofer acende-se. IndicadoresLEDnapartedetrásdosubwoofer LED Estado Descrição Resolução Azul Aceso A ligação foi bem-sucedida (funcionamento normal)

A piscar A recuperar a ligação Verique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar ou aguarde cerca de 5 minutos. Se o indicador continuar a piscar, tente ligar o subwoofer manualmente. Consulte a página 18. Vermelho Aceso Modo de espera (com a unidade principal do Soundbar desligada) Verique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar. A ligação falhou Estabeleça uma nova ligação. Consulte as instruções relativas à ligação manual na página 18. Vermelhoeazul A piscar Ocorreu uma avaria Consulte as informações de contacto do centro de assistência técnica da Samsung contidas no manual.Português - 18 Ligaçãomanualdosubwooferemcasodefalhadaligaçãoautomática Antesdeexecutaroprocedimentodeligaçãomanualembaixo:

• Verique se os cabos de alimentação do Soundbar e do subwoofer estão devidamente ligados.

• Certique-se de que o Soundbar está ligado.

1. Mantenha premido ID SET na parte de trás do subwoofer durante, pelo menos, 5segundos apenas

quando a luz vermelha apresentar uma cor sólida ou luz azul a piscar lentamente.

• O indicador vermelho na parte de trás do subwoofer apaga-se e o indicador azul pisca. Azulapiscar rápido PartedetrásdoSubwoofer 5 Sec PartedetrásdoSubwoofer

2. Primeiro, prima qualquer botão no telecomando exceto o botão Ligar/Desligar para ligar o ecrã e,

em seguida, prima o botão para Cima no telecomando durante, pelo menos, 5segundos.

• A mensagem ID SET surge no ecrã do Soundbar brevemente e depois desaparece.

• O Soundbar liga-se automaticamente quando ID SET estiver concluído. SOUNDMODE PAIR 5 Sec ID SET LogótipoSAMSUNGestáparacima

3. Verique se o LED LINK está aceso continuamente a azul (ligação concluída).

Acesoaazul O indicador LED LINK para de piscar e ca aceso continuamente a azul quando se estabelece uma ligação entre o Soundbar e o subwoofer sem os.Português - 19 NOTAS

• Não ligue o cabo de alimentação deste produto ou do seu televisor a uma tomada elétrica até que todas as ligações entre os componentes estejam concluídas.

• Antes de mover ou instalar este produto, certique-se de que desliga a alimentação e o cabo de alimentação da tomada.

• Se a unidade principal estiver desligada, o subwoofer sem os entrará em modo de espera e o LED STANDBY na parte traseira cará vermelho após piscar a azul várias vezes.

• Se utilizar um dispositivo com a mesma frequência (Marrocos, Tunísia, Egito: 5,2 GHz, Outros países: 5,8 GHz) do Soundbar perto deste, as interferências podem causar algumas interrupções de som.

• A distância de transmissão máxima do sinal sem os da unidade principal é de cerca de 10 metros, mas pode variar consoante o ambiente de funcionamento. Se existir uma parede de aço e de betão ou uma parede metálica entre a unidade principal e o subwoofer sem os, o sistema pode não funcionar de todo porque o sinal sem os não consegue penetrar metal. PRECAUÇÕES

• Estão integradas antenas recetoras sem os no subwoofer sem os. Mantenha as unidades protegidas de água e de humidade.

• Para um desempenho de audição otimizado, certique-se de que a área em torno do subwoofer sem os e dos Altifalantes Traseiros Sem Fios (vendidos em separado) estão livres de quaisquer obstáculos. LigaroKitdealtifalantestraseirossemosSamsungaoSoundbar Obtenha um verdadeiro som surround sem os ligando o Kit de altifalantes traseiros sem os Samsung (SWA-9250S, vendido em separado) ao Soundbar. Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem os Samsung.Português - 20 05 UTILIZAR UMA LIGAÇÃO COM FIOS À TV Ouça o som do televisor a partir do seu Soundbar através de ligações com ou sem os. • Quando o Soundbar está ligado a determinados televisores da Samsung, é possível controlá-lo através do controlo remoto do televisor. – Esta função é suportada por televisores Samsung Smart TV de 2017 e posteriores que suportam Bluetooth quando o Soundbar é ligado ao televisor com um cabo ótico. – Esta função também permite utilizar o menu do televisor para ajustar o campo sonoro, várias denições, o volume e o modo sem som. Método1.LigarumtelevisoratravésdeumcaboHDMI LigarumaTVcompatívelcomHDMIARC/eARC(canalderetornodeáudio/canalde retornodeáudiomelhorado) CUIDADO • Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre a TV e o Soundbar, certique-se de que liga os terminais assinalados com ARC ou eARC. Caso contrário, o som da TV pode não reproduzir.
• Recomendamos a utilização de um High-SpeedHDMICablewithEthernet.

• Quando liga uma TV compatível com a função eARC, é apresentada a mensagem “TV eARC” no ecrã e é reproduzido um som. • O Dolby Atmos® é suportado na função ARC/eARC.ParteinferiordoSoundbarHDMI IN(eARC) USB (5V 0.5A) HDMI TO TV (eARC/ARC) VeriqueaportaHDMITOTV(eARC/ARC)naunidadeprincipaldoSoundbar.PartesuperiordoSoundbar TV ARC

2. “TV ARC” ou “TV eARC” surge no ecrã da unidade principal do Soundbar e o som do televisor é

reproduzido pelo Soundbar.

• “TV eARC” é apresentado quando a função eARC está ligada nas denições da TV.

• Para ligar com eARC, a função eARC no menu de TV deve estar denido como Ativa. Consulte o manual do utilizador da TV para obter mais detalhes sobre como denir. (por exemplo, Televisor Samsung : Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som

• Denições Avançadas → Modo HDMI-eARC (Auto))

• Se não conseguir ouvir o som do televisor, prima o botão (Origem) no controlo remoto ou na parte superior do Soundbar para mudar para o modo “TV ARC” ou “TV eARC”. O ecrã apresenta a mensagem “TV ARC” ou “TV eARC” e o som da TV é reproduzido.

• Se “TV ARC” ou “TV eARC” não surgir no ecrã da unidade principal do Soundbar, verique se o cabo HDMI está ligado à porta correta.

• Utilize os botões do volume do controlo remoto do televisor para mudar o volume do Soundbar. NOTAS

• Quando ligar a TV que suporta HDMI ARC/eARC (canal de retorno de áudio/canal de retorno de áudio melhorado) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.

• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.

• Esta função não está disponível se o cabo HDMI não suportar ARC e eARC.

• O ARC e o eARC são diferentes na largura de banda. O eARC, que é a versão melhorada do canal de retorno de áudio, tem uma largura de banda consideravelmente maior do que o ARC. Uma maior largura de banda aumenta o volume de dados que pode ser transmitido. Portanto, com o canal eARC, poderá desfrutar de som nos formatos como, por exemplo, Dolby Atmos®.

• Se os sinais de emissão forem Dolby Digital e a denição de “Formato de Saída de Áudio Digital” for PCM no televisor, recomenda-se que altere a denição para Dolby Digital. Se a denição for alterada, pode apreciar melhor de qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)Português - 22 Método2.Ligaratravésdeumcaboótico Listadevericaçãopré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.

• Quando utilizar um cabo ótico e os terminais estiverem tapados, certique-se de que remove as tampas.

• Quando utilizar um cabo ótico, deverá estar denido com o modo “D.IN”. OPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

(eARC/ARC) ParteinferiordoSoundbar Caboótico (nãofornecido) D.IN

PartesuperiordoSoundbar

OUT do televisor com um cabo ótico (não fornecido) digital.

2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o

modo “D.IN”.Português - 23 UtilizarafunçãoQ-Symphony

• Quando a Soundbar é ligada a uma TV Samsung que suporta a função Q-Symphony, pode reproduzir o som simultaneamente através da Soundbar e da TV. Se utilizar a função Q-Symphony, o som surround reproduzido na TV permite-lhe desfrutar de um efeito de som surround mais rico e tridimensional.

• Quando a Soundbar é ligada, o menu “Q-Symphony” aparece na TV. Denições ( ) → Todas as Denições ( ) → Som → Saída de Som

Caboótico(nãofornecido) CaboHDMI TV ARC

• Pode funcionar conforme o codec suportado pelo televisor.

• Esta função é suportada apenas quando o cabo HDMI ou o cabo ótico (não fornecido) está ligado.

• A mensagem apresentada poderá ser diferente, consoante o modelo da TV.

• Esta função está disponível em algumas TV Samsung e em alguns modelos de Soundbar.

• Certique-se de que a TV e o Soundbar estão ligados ao mesmo router sem os/frequência.Português - 24 06 UTILIZAR UMA LIGAÇÃO SEM FIOS À TV LigaratravésdeBluetooth Quando um televisor é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Só pode ligar um televisor de cada vez. SOUND MODE PAIR

BT PAIRING Aligaçãoinicial

1. Prima o botão PAIR no controlo remoto para entrar no modo “BT PAIRING”.

(OU) a. Prima o botão (Origem) no painel superior e selecione “BT”. “BT” muda para “BT PAIRING” em alguns segundos automaticamente ou muda para “BT READY” se existir um registo de ligação. b. Quando aparece “BT READY”, prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem “BT PAIRING”.

2. Selecione o modo Bluetooth no televisor. (Para obter mais informações, consulte o manual do

3. Selecione “[AV]Q-SeriesSoundbar” na lista exibida no ecrã do televisor. Os Soundbars disponíveis

são identicados pela mensagem “NeedsPairing” ou “Paired” na lista de dispositivos Bluetooth do televisor. Para ligar ao Soundbar, selecione a mensagem e estabeleça uma ligação.

• Quando o televisor estiver ligado, a mensagem [Nomedotelevisor] → “BT” surgirá no ecrã frontal do Soundbar.

4. Poderá então ouvir o som do televisor a partir do Soundbar.

• Após ligar o Soundbar ao televisor pela primeira vez, utilize o modo “BT READY” para voltar a ligar.Português - 25 DesligaroSoundbardotelevisor Prima o botão (Origem) no painel superior ou no controlo remoto e mude para qualquer modo exceto “BT”.

• Desligar o Soundbar do televisor demora algum tempo porque o televisor tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do modelo do televisor.)

• Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado “BT READY”. (Alterne entre Ligar → Desligar) QualéadiferençaentreBTREADYeBTPAIRING?

• BT READY : neste modo, pode pesquisar televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.

• BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão PAIR no controlo remoto ou prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos enquanto o Soundbar estiver no modo “BT”.) NOTAS

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.

• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.

• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias: – Se existir um campo elétrico forte em redor do Soundbar. – Se existirem dois ou mais dispositivos Bluetooth emparelhados em simultâneo com o Soundbar. – Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem os, etc.Português - 26

07 LIGAR UM DISPOSITIVO EXTERNO

Ligue-se a um dispositivo externo através de uma ligação com os ou de uma ligação Bluetooth para reproduzir o som do dispositivo externo através do Soundbar. Método1.LigaratravésdeumcaboHDMI(compatívelcom descodicaçãoereproduçãoDolbyAtmos®) Listadevericaçãopré-ligação

• Se as opções de Saída de Áudio incluírem Áudio Secundário, certique-se de que o Áudio Secundário está desligado. • Certique-se de que o conteúdo suporta Dolby Atmos®. USB (5V 0.5A)

3. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione

4. O modo “HDMI” é exibido no ecrã do Soundbar e o som é reproduzido.Português - 27

• DOLBY ATMOS” é exibido no ecrã dianteiro.

• ConguraçãodoDolby Atmos® noseuleitorBlu-Rayounoutrodispositivo.

altifalantes e envia o sinal de vídeo não alterado para a TV através de um segundo cabo HDMI. EspecicaçãodesinaisUHDcompatíveis(3840x2160p) Velocidadedefotogramas(fps)Profundidadede cor RGB4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0< 608 bits 10 bits - - 12 bits - - 8 bits - - - -10 bits - - - -

de utilização. Método2.Ligaratravésdeumcaboótico OPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

(eARC/ARC) Caboótico (nãofornecido)ParteinferiordoSoundbar LeitordeDVDouBlu-ray/ descodicador/ consoladejogos

D.IN PartesuperiordoSoundbar

dispositivo de origem com um cabo ótico (não fornecido) digital.

2. Selecione o modo “D.IN” premindo o botão (Origem) no painel superior ou no controlo remoto.Português - 28

08 LIGAR UM DISPOSITIVO DE

ARMAZENAMENTO USB Pode reproduzir cheiros de música contidos em dispositivos de armazenamento através do Soundbar. PortaUSB POWERDIGITAL AUDIO IN(OPTICAL) HDMI HDMI TO TV (eARC/ARC)USB (5V 0.5A)POWERUSB (5V 0.5A)

1. Ligue o dispositivo USB à porta USB na parte inferior do produto.

2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione “USB”.

3. A mensagem “USB” surge no ecrã.

4. Reproduza cheiros de música contidos no dispositivo de armazenamento através do Soundbar.

• O Soundbar desliga-se automaticamente (Auto Power Down) se nenhum dispositivo de armazenamento for ligado após mais de 18 minutos. Listadecompatibilidade Extensão Codec Frequênciade amostragem Velocidadede transmissão *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 kbps MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 kbps *.ogg Vorbis 32 kHz ~ 48 kHz 45 ~ 500 kbps *.aac AAC-LC (MPEG2,/MPEG4) 32 kHz ~ 48 kHz 32 ~ 320 kbps *.wav LPCM 32 kHz ~ 192 kHz 1024 ~ 9216 kbps *.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 kbps *.aiff AIFF 32 kHz ~ 192 kHz 1024 ~ 9216 kbps

• O Soundbar poderá demorar algum tempo a aceder e a reproduzir cheiros se existirem muitas pastas (cerca de 200) e cheiros (cerca de 2000) armazenados no dispositivo USB.

• Sistema de cheiros USB suportado: FAT16, FAT32, NTFSPortuguês - 29

09 LIGAR UM DISPOSITIVO MÓVEL

LigaratravésdeBluetooth Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos. • A ligação limita-se a um televisor ou dois dispositivos Bluetooth ao mesmo tempo. SOUND MODE PAIR

BT PAIRING DispositivoBluetooth Aligaçãoinicial

1. Prima o botão PAIR no controlo remoto para entrar no modo “BT PAIRING”.

(OU) a. Prima o botão (Origem) no painel superior e selecione “BT”. “BT” muda para “BT PAIRING” em alguns segundos automaticamente ou muda para “BT READY” se existir um registo de ligação. b. Quando aparece “BT READY”, prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem “BT PAIRING”.

2. Selecione”[AV]Q-SeriesSoundbar” na lista.

• Quando um Soundbar estiver ligado ao dispositivo Bluetooth, a mensagem [NomedoDispositivoBluetooth] → “BT” surgirá no ecrã frontal.

• Se um Soundbar anteriormente ligado (por exemplo, “[AV]Q-SeriesSoundbar”) surgir na lista, elimine-o. • Em seguida, repita os passos 1 e 2. NOTA

• Após ligar o Soundbar ao dispositivo móvel pela primeira vez, utilize o modo “BT READY” para voltar a ligar.Português - 30 QualéadiferençaentreBTREADYeBTPAIRING?

• BT READY : neste modo, pode pesquisar televisores anteriormente ligados ou ligar um dispositivo móvel anteriormente ligado ao Soundbar.

• BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão PAIR no controlo remoto ou prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos enquanto o Soundbar estiver no modo “BT”.) NOTAS

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.

• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.

• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias: – Se existir um campo elétrico forte em redor do Soundbar, – Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar, – Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem os, etc.

• O Soundbar suporta dados SBC (44,1kHz, 48kHz).

• Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).

• Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar “[AV]Q-SeriesSoundbar” na lista de dispositivos identicados pelo dispositivo irá mudar automaticamente o Soundbar para o modo “BT”. – Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)

• O Soundbar é apresentado na lista de procura de dispositivos do dispositivo Bluetooth apenas quando o Soundbar apresenta “BT PAIRING”. BluetoothPowerligada(SOUNDMODE) Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos

enquanto o Soundbar estiver ligado.

2. É apresentada a indicação “ON-BLUETOOTH POWER” no visor do Soundbar.Português - 31

DesligarodispositivoBluetoothdeumSoundbar Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.

• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem “BT DISCONNECTED” no ecrã frontal. DesligaroSoundbardodispositivoBluetooth Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, mude para qualquer modo exceto “BT”.

• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)

• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem “BT DISCONNECTED” no ecrã frontal. NOTAS

• No modo de ligação Bluetooth, a ligação Bluetooth será desactivada se a distância entre o sistema Soundbar e o dispositivo Bluetooth for superior a 10 m.

• O Soundbar desliga-se automaticamente ao m de 18 minutos no estado Ready. MaissobreBluetooth O Bluetooth é uma tecnologia que permite aos dispositivos compatíveis com Bluetooth serem facilmente interligados, através de uma ligação sem os de curta distância.

• Um dispositivo Bluetooth pode emitir ruído ou apresentar um funcionamento incorrecto, conforme a respectiva utilização, quando: – Uma parte do aparelho está em contacto com o sistema receptor/transmissor do dispositivo Bluetooth ou do Soundbar. – Sujeito a variações de corrente resultantes de obstruções provocadas por paredes, esquinas ou divisórias. – Exposto a interferências eléctricas de dispositivos com a mesma banda de frequência, incluindo equipamento médico, fornos micro-ondas e redes sem os.

• Emparelhe o Soundbar com o dispositivo Bluetooth, mantendo uma distância curta.

• Quanto maior for a distância entre o Soundbar e o dispositivo Bluetooth, pior é a qualidade. Se a distância ultrapassar o limite de funcionamento do Bluetooth, a ligação perde-se.

• Em áreas de fraca receptividade, a ligação Bluetooth poderá não funcionar correctamente.

• A ligação Bluetooth funciona apenas quando está próxima do dispositivo. A ligação será automaticamente cortada se a distância for superior a este limite. Mesmo respeitando este limite, a qualidade de som poderá ser inferior na presença de obstáculos como paredes ou portas.

• Este dispositivo sem os pode causar interferência elétrica durante a utilização.Português - 32 LigaçãoBluetoothMúltipla O Soundbar pode ser ligado a 2 dispositivos Bluetooth ao mesmo tempo. DispositivoBluetoothA DispositivoBluetoothB

1. Ligue o Soundbar a até dois dispositivos Bluetooth. (Consulte a página 29)

2. Reproduza música num dos dispositivos Bluetooth ligados quando estiverem dois dispositivos

3. Se for reproduzida música a partir do dispositivo Bluetooth “B” durante a reprodução a partir do

dispositivo “A”, a música começará a ser reproduzida no dispositivo “B”, parando/pausando automaticamente a reprodução no dispositivo “A”.

4. Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do dispositivo que reproduz a

música pode sofrer um atraso. MultiemparelhamentoBluetooth ComoemparelharváriosdispositivosaoSoundbar

1. Ligue o Soundbar.

2. Apenas no modo “BT”, mantenha premido o botão (Origem)na parte superior do Soundbar

durante mais de 5segundos para este passar para o modo “BT PAIRING” e, em seguida, no lado do dispositivo Bluetooth, ligue o Bluetooth e selecione o Soundbar a partir da lista de dispositivos disponíveis e o Soundbar irá ligar-se automaticamente ao dispositivo Bluetooth.

3. Pode ser emparelhado um 2º dispositivo Bluetooth e ligado ao Soundbar usando o mesmo

método. Se tentar ligar um 3º dispositivo, um dispositivo ligado que não esteja a reproduzir áudio irá perder a sua ligação Bluetooth, mas continuará emparelhado ao Soundbar.

4. Com o mesmo método, pode emparelhar até 8 dispositivos Bluetooth, mas apenas os 2 últimos

carão simultaneamente ligados ao Soundbar. NOTAS

• Apenas podem ser ligados 2 dispositivos Bluetooth ou um televisor Samsung ao mesmo tempo ao Soundbar.

• O Soundbar será desligado dos dispositivos Bluetooth quando receber um pedido de ligação de um televisor Samsung.

• A predenição do Soundbar é “ON-BT MULTI CONNECTION”, mas para repor o modo ligação não múltipla a partir de outro modo, mantenha premido o botão PAIR no telecomando durante mais do que 5segundos no modo de espera, até o ecrã apresentar a mensagem “OFF-BT MULTI CONNECTION”.Português - 33 UtilizaroTapSound Toque no Soundbar com o seu dispositivo móvel para reproduzir áudio do dispositivo móvel através do Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.

• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior. Dispositivomóvel Partesuperiordo Soundbar TAP

AplicaçãoSmartThings

1. Ative a função TapSound no seu dispositivo móvel.

• Para mais informações sobre como ativar a função, consulte “AtivarafunçãoTapSound” em baixo.

2. Toque no Soundbar com o dispositivo móvel. Selecione “Iniciaragora” na janela da mensagem que

é apresentada. É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

3. Reproduza áudio do dispositivo móvel através do Soundbar.

• Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

• Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danicar o Soundbar ou o dispositivo móvel.

• Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.

• Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada. AtivarafunçãoTapSound Utilize a aplicação SmartThings para ativar a função TapView,TapSound.

1. Execute a aplicação SmartThings no dispositivo móvel.

2. Selecione ( → ) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.

3. Ative “TapView,TapSound” para ativar a função quando um dispositivo móvel se aproximar do

• A função TapSound não funciona se o dispositivo móvel estive no modo de poupança de energia.

• A função TapSound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.Português - 34

SUPORTE DE PAREDE Precauçõesparaainstalação

• Instale apenas em paredes verticais.

• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.

• Verique se a parede é sucientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar-se a parede ou optar-se por outro local para instalar o produto.

• Compre e utilize os parafusos de xação ou buchas adequados para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, devem xar-se os parafusos de suporte em montantes de parede.

• Comprar parafusos próprios para montagem em parede de acordo com o tipo e com a espessura da parede onde se pretende instalar o Soundbar. – Diâmetro: M5 – Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 35 mm.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.

• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva cha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico. Componentesdosuportede parede Guiadesuportedeparede x 2 (M4 x L10) x 2 Parafusodexação Parafuso x 2 Suportedeparede

• O Guiadesuportedeparede deve car nivelado.

• Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo. 5cmoumaisPortuguês - 35

2. Alinhe a LinhacentraldoGuiadesuportede

parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, xe o Guiadesuportede parede à parede com ta adesiva.

• Se não estiver a montar debaixo do televisor, coloque a Linhacentral no centro da área de instalação. Linhacentral

3. Utilize a ponta de uma caneta ou um lápis

aado para furar o centro das imagens de A-TYPE, em cada extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guiadesuportede parede.

4. Faça um orifício na parede em cada marca

com uma ferramenta de perfuração de dimensão apropriada.

• Se a parede não tiver qualquer suporte adicional no local das marcas, certique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

5. Coloque um parafuso (não fornecido) em

cada Parafusodexação e aperte cada um rmemente nos orifícios de parafuso de suporte. (Nãofornecido)

6. Instale os 2 Suportedeparede na orientação

correta na parte inferior do Soundbar, utilizando 2 Parafusos.

• Ao montar, certique-se de que a parte de suporte dos Suportesdeparede está localizada na parte de trás do Soundbar. PartedetrásdoSoundbar ExtremidadedireitadoSoundbarPortuguês - 36

7. Depois de xar os Suportesdeparede ao

mostrado abaixo, para que os Suportede parede quem rmemente apoiados nos Parafusodexação.

• Introduza os Parafusodexação na parte larga (inferior) dos Suportedeparede e, em seguida, deslize os Suportedeparede para baixo de forma a xar os Suportede parede rmemente nos Parafusode xação. 11 INSTALAR O SOUNDBAR SOBRE O SUPORTE DO TELEVISOR Coloque o Soundbar sobre o suporte do televisor. 3cmoumais Alinhe o centro do Soundbar com o centro do televisor, conforme ilustrado na imagem, e coloque cuidadosamente o Soundbar no suporte do televisor. Para uma melhor qualidade sonora, posicione o Soundbar a, pelo menos, 3 cm da frente do televisor. NOTA

• Certique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.Português - 37 12 ATUALIZAÇÃO DO SOFTWARE ASamsungpoderádisponibilizaratualizaçõesdo rmwaredosistemadoSoundbarnofuturo. PortaUSB POWERDIGITAL AUDIO IN(OPTICAL) HDMI HDMI TO TV (eARC/ARC)USB (5V 0.5A)POWER USB (5V 0.5A)

(eARC/ARC) Se for disponibilizada uma atualização, pode atualizar o rmaware ligando um dispositivo USB com a atualização do rmware armazenada nele à porta USB do Soundbar. Para obter mais informações sobre como pode transferir cheiros de atualização, aceda ao website da Samsung em (www.samsung.com

Support). Em seguida, selecione o tipo de produto ou introduza o número do modelo do seu Soundbar, selecione a opção Software e Aplicações e, em seguida, selecione Transferências. Tenha em atenção que os nomes das opções podem variar. Comovericaraversãodo rmware

1. Desligue o Soundbar.

2. Mantenha premido o botão (Controlode

Som) durante cerca de 5 segundos no telecomando.

3. Cada versão aparece na seguinte ordem no

ecrã do Soundbar. (Versão de software → HDMI → Tx → Rx )

• ECRÃ DA VERSÃO R2 – Parte traseira do R2 sem ligação--- – Parte traseira do R2xxx ligada Procedimentodeatualização Importante:A função de atualização apaga todas as denições de utilizador. Recomendamos que anote as suas denições para que possa redeni- las facilmente após a atualização. Tenha em atenção que a atualização de rmware também repõe a ligação ao subwoofer.

1. Insira uma pen USB na porta USB do seu

computador. Importante: Certique-se de que não existem cheiros de música na pen USB. Tal poderá causar a falha da atualização do rmware.

selecione Introduza número do modelo e introduza o modelo do Soundbar. Selecione Manuais e Transferências e transra o cheiro de software mais recente.

3. Guarde o software transferido numa pen

USB e selecione “Extrair aqui” para descompactar a pasta.

4. Desligue o Soundbar e ligue a pen USB que

contém a atualização do software à porta USB.

5. Ligue o Soundbar e altere a fonte para o

modo “USB”. Aguarde 3minutos, “UPGR” é apresentado e a atualização é iniciada. Quando a atualização for concluída, o Soundbar desliga-se e, de seguida, volta a ligar-se automaticamente.

(Volume) no painel superior durante 5segundos. A mensagem “INIT” é apresentada no ecrã e, em seguida, o Soundbar desliga-se. A atualização está concluída.

• Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do rmware, pode atualizar novamente o rmware.

7. Restaure as denições do Soundbar.Português - 38

Senãoforapresentadaa mensagem“UPGR”

1. Desligue o Soundbar, desligue e volte a ligar

o dispositivo de armazenamento USB que contém os cheiros de atualização à porta USB do Soundbar.

2. Desligue e ligue o cabo de alimentação do

Soundbar e ligue o Soundbar. NOTAS

• A atualização de rmware pode não funcionar corretamente se estiverem armazenados cheiros de áudio suportados pelo Soundbar no dispositivo de armazenamento USB.

• Não desligue a alimentação nem remova o dispositivo USB enquanto as atualizações estão a ser efetuadas. A unidade principal desliga-se automaticamente após a conclusão da atualização de rmware.

• Após a atualização estar concluída, a conguração do utilizador no Soundbar poderá ser inicializada. Assim, recomendamos que anote as suas denições para que possa redeni-las facilmente após a atualização. Tenha em atenção que a atualização de rmware também repõe a ligação ao subwoofer. Se a ligação ao subwoofer não for restabelecida automaticamente após a atualização, consulte a página 17. Se ocorrer uma falha na atualização de software, verique se existe uma avaria na pen USB.

• Os utilizadores de Mac OS devem utilizar MS-DOS (FAT) como formato USB.

• A atualização através de USB pode não estar disponível, dependendo do fabricante do dispositivo de armazenamento USB.Português - 39 ASoundbarnãoseliga. ; Verique se o cabo de alimentação do Soundbar está corretamente inserido na tomada. ASoundbarfuncionadeformaerrática. ; Após remover o cabo de alimentação, insira-o de novo. ; Desligue e volte a ligar o dispositivo externo e tente novamente. ; Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 7.) Seotelecomandonãofuncionar. ; Aponte o telecomando diretamente à Soundbar. ; Troque as pilhas por umas novas. ASoundbarnãoemitequalquersom. ; O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume. ; Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo. ; Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Saída de Som → Selecione o Soundbar) ; A ligação dos cabos ao Soundbar poderá estar solta. Desligue o cabo e volte a ligá-lo.

Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação. ; Inicie o produto e tente novamente. (Consulte a página 37.) Osubwoofernãoemitequalquersom. ; Verique se o indicador LED na parte de trás do Subwoofer está ligado a azul. Volte a ligar o Soundbar e o Subwoofer se o indicador estiver a piscar a azul ou se tiver passado para vermelho. (Consulte a página 18.) ; Poderá ter problemas se houver um obstáculo entre o Soundbar e o Subwoofer. Coloque os dispositivos numa zona afastada de obstáculos. ; A ligação pode ser interrompida por outros dispositivos que se encontrem a emitir sinais de radiofrequência nas proximidades. Mantenha a sua coluna afastada desses dispositivos. ; Remova o cabo de alimentação e volte a ligá-lo. OvolumedoSubwooferestádemasiado baixo. ; O volume original do conteúdo que está a reproduzir pode ser baixo. Tente ajustar o nível do Subwoofer. (Consulte a página 11.) ; Aproxime a coluna do Subwoofer de si. OSoundbarnãoaparecenalistade dispositivosBluetoothdaTV. ; Desligue completamente o cabo de alimentação do Soundbar, volte a ligar e, em seguida, tente procurar novamente. (Consulte a página 24.) ; Ligue a TV e o Soundbar com um cabo ótico e selecione o modo “D.IN”, premindo a botão (Origem) na parte superior do Soundbar. Verique se a saída de áudio funciona normalmente e tente procurar novamente. (Consulte a página 24.)

13 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verique o seguinte.Português - 40 SeaTVnãoestiverligadaviaHDMITOTV (eARC/ARC). ; Verique se o cabo HDMI está corretamente ligado ao terminal eARC. (Consulte a página 20.) ; A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodicador, consola de jogos, etc.). Ligue diretamente o Soundbar. ; O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Ligação → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO) ; Para ligar com eARC, a função eARC no menu de TV deve estar denido como Ativa.

Televisor Samsung : Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Denições Avançadas → Modo HDMI-eARC (Auto)) Nãohásomaoligaraotelevisornomodo HDMI TO TV (eARC/ARC). ; O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou AUTO. (Para um televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Denições Avançadas → Formato de Áudio de Saída Digital) ASoundbarnãoligaatravésdeBluetooth. ; Ao ligar um novo dispositivo, mude para “BT PAIRING ” para estabelecer a ligação.

Prima o botão PAIR no controlo remoto ou prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos enquanto o Soundbar estiver no modo “BT”.

; Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo. ; Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Televisor Samsung: Página Principal ( )

• Menu → Denições ( ) → Todas as Denições ( ) → Som → Saída de Som → Lista de Altifalantes Bluetooth). ; A ligação automática do televisor poderá estar desativada. Enquanto o Soundbar estiver no modo “BT READY”, mantenha premido o botão Esquerda no controlo remoto do Soundbar durante 5 segundos para selecionar ON-TV CONNECT. Se vir OFF-TV CONNECT, mantenha premido novamente o botão Esquerda durante 5 segundos para mudar a seleção. ; Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente. ; Inicie o produto e tente novamente. (Consulte a página 37.) Osomécortadoquandoligadoatravésde Bluetooth. ; Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar. ; Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verique o ambiente de instalação e as condições para a utilização.Português - 41 AligaçãoBluetoothmúltiplanãofunciona. ; Quando a TV está ligada à Soundbar, A ligação Bluetooth múltipla poderá não funcionar. Desligue a Soundbar da TV e tente novamente. ; Verique se a denição Ligação Bluetooth múltipla está ligada. (Consulte a secção “ASoundbarnãoligaatravésde Bluetooth.”) ; Desligue o dispositivo atualmente em reprodução, emparelhe com o dispositivo que pretende ligar e volte a ligar o dispositivo anterior. ; Se não ouvir som, mesmo depois de ligar corretamente, consulte a secção “Osomé cortadoquandoligadoatravésde Bluetooth.”. ASoundbarnãoseligaautomaticamentecom aTV. ; Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor. 14 LICENÇAS Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2024 Dolby Laboratories. All rights reserved. FOR DTS PATENTS, SEE HTTP://XPERI.COM/

Especicações Nome do modelo HW-Q600F

Peso 3,9 kg Dimensões (L x A x P) 1030,0 x 57,0 x 105,0 mm Limites da temperatura de funcionamento +10°C a +40°C Limites de humidade de funcionamento 10% ~ 80%, sem condensação Intervalo de temperatura de armazenamento -20°C a +45°C Intervalo de humidade de armazenamento 5% a 95%, sem condensação Formatos de reprodução suportados Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS Virtual:X / LPCM 8ch Nome do subwoofer PS-WF600T Peso 5,2 kg Dimensões (L x A x P) 184,0 x 343,0 x 295,0 mm Bluetooth Método de desativação das portas Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power. NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especicações sem aviso prévio.

• O peso e as dimensões indicados são aproximados.2
