MODE D'EMPLOI HWQ600F SAMSUNG

5.1 ch 3.1.2 ch 5.1.2 ch

5.1 ch 3.1.2 ch 5.1.2 ch

5.1 ch 3.1.2 ch 5.1.2 ch

5.1 ch 3.1.2 ch 5.1.2 ch

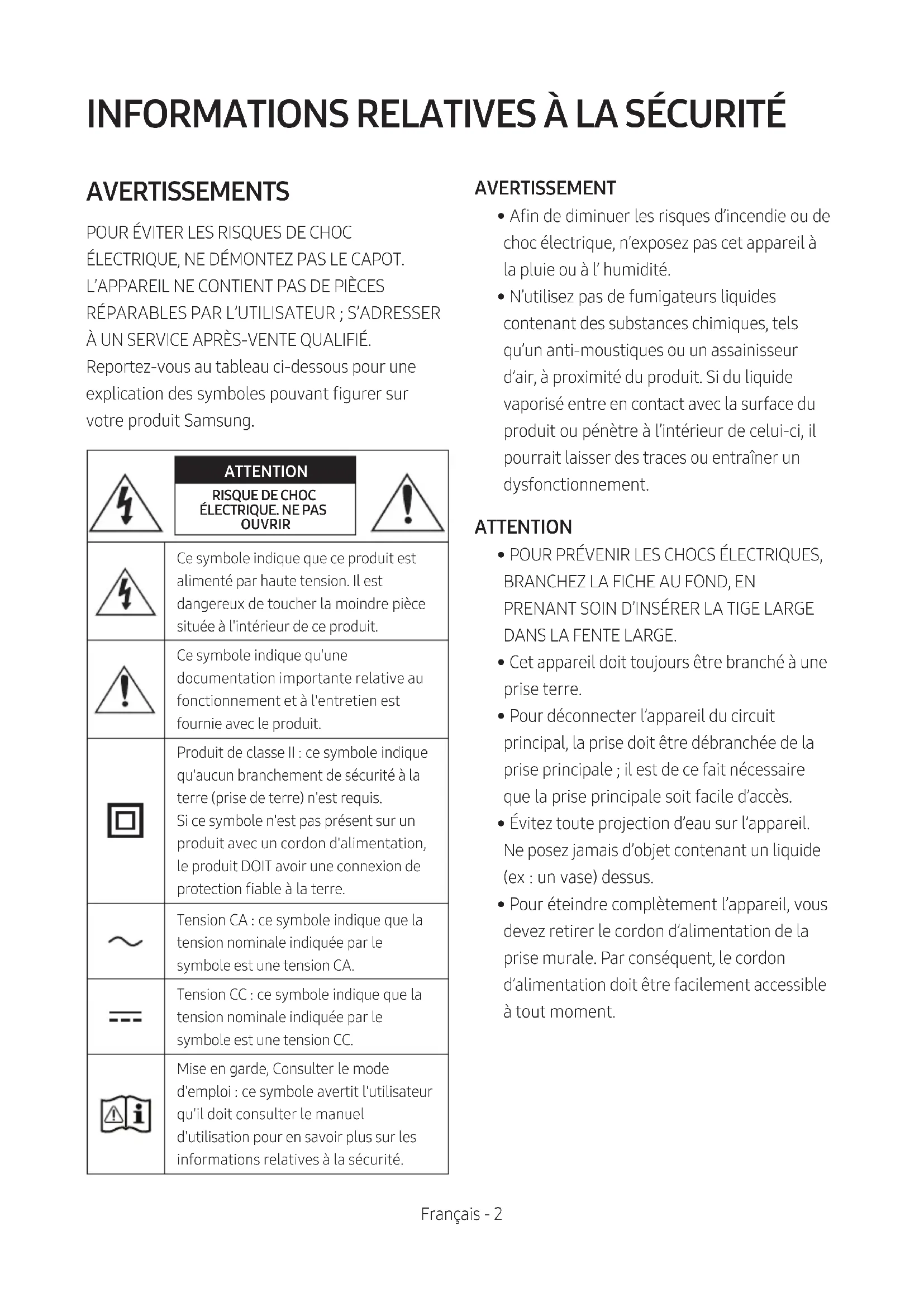

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. Reportez-vous au tableau ci-dessous pour une explication des symboles pouvant gurer sur votre produit Samsung. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Produit de classeII: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis. Si ce symbole n'est pas présent sur un produit avec un cordon d'alimentation, le produit DOIT avoir une connexion de protection able à la terre.Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT

• An de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité.

• N’utilisez pas de fumigateurs liquides contenant des substances chimiques, tels qu’un anti-moustiques ou un assainisseur d’air, à proximité du produit. Si du liquide vaporisé entre en contact avec la surface du produit ou pénètre à l’intérieur de celui-ci, il pourrait laisser des traces ou entraîner un dysfonctionnement. ATTENTION

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d’accès.

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon d’alimentation doit être facilement accessible à tout moment.Français - 3 PRÉCAUTIONS

1. Vériez que l’alimentation électrique CA de

votre domicile respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identication située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil an d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orices de ventilation. Ne posez pas l’ensemble sur un amplicateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la che CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

2. En cas d’orage, débranchez la che de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

3. N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

4. Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des ns personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

5. Les piles utilisées dans ce produit peuvent

contenir des produits ch miques dangereux pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. ATTENTION : Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.Français - 4 SOMMAIRE 01 Contrôle des Composants 6 02 Présentation du Produit 7 Panneau frontal/supérieur de la Soundbar ------------------------- 7 Panneau inférieur de la Soundbar ------------------------- 8 03 Utilisation de la télécommande 9 Insertion des piles avant l’utilisation de la télécommande (Piles AAA X 2) ------------------------- 9 Comment utiliser la télécommande

Réglage de (Commande sonore)

Utilisation des touches dissimulées (Touches avec plus d’une fonction)

Spécications de sortie pour les différents modes d’effets sonores

Réglage du volume de la Soundbar avec une télécommande de téléviseur

04 Connexion de la Soundbar 16 Connexion de l’alimentation électrique

Connexion de la Soundbar au Caisson de basse

Connexion du kit arrière sans l Samsung à votre Soundbar

05 ConnexionlaireavecleTéléviseur 20 Méthode 1. Connexion d’un téléviseur à l’aide d’un câble HDMI

Méthode 2. Connexion à l’aide d’un câble optique

Utilisation de la fonction Q-Symphony

06 ConnexionsanslavecleTéléviseur 24 Connexion via Bluetooth

24Français - 5 07 Connexion à un Appareil Externe 26 Méthode 1. Connexion à l’aide d’un câble HDMI (prise en charge du décodage et de la lecture Dolby Atmos®)

Méthode 2. Connexion à l’aide d’un câble optique

08 Connexion d’un périphérique de stockage USB 28 09 Connexion à un Appareil Mobile 29 Connexion via Bluetooth

Utilisation de la fonction Tap Sound

Composants de xation au mur

11 Installation de la Soundbar sur un socle de téléviseur 36 12 Mise à jour du Logiciel 37 Comment vérier la version du micrologiciel

Procédure de mise à jour

13 Dépannage 39 14 Licence 41 15 RemarqueImportanteàProposduService 42 16 SpécicationsetGuide 43 Spécications

• Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Bas de l’Unité Principale Soundbar)

• Pour acheter des composants supplémentaires ou des câbles optionnels, contactez un Centre de service Samsung ou le Service client de Samsung.

• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus.

• La présentation et les spécications peuvent faire l’objet de modications sans préavis.Français - 7

Panneau frontal/supérieur de la Soundbar Panneau supérieur

Afchage Afche l'état et le mode actuel du produit.

Touche (Alimentation) Allume et éteint l'appareil.

• Fonction Auto Power Down L’appareil s’éteint automatiquement dans les situations suivantes. – Mode TV ARC ou TV eARC / HDMI / BT / USB / D.IN : S’il n’y a pas de signal audio pendant 18 minutes.

Touche (Volume) Règle le volume.

• Une fois ajusté, le niveau de volume apparaît sur l’afchage avant de la Soundbar.

Touche (Source) Sélectionne le mode d'entrée de la source. Mode d’entrée Afchage Entrée ARC (HDMI OUT) TV ARC ou TV eARC Entrée HDMI HDMI Mode BLUETOOTH BT Mode USB USB Entrée numérique optique D.IN

• Pour activer le mode «BTPAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

• Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.

• Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

• Si vous souhaitez bénécier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.Français - 8 Panneau inférieur de la Soundbar POWERDIGITAL AUDIO IN(OPTICAL) HDMI HDMI TO TV (eARC/ARC)USB (5V 0.5A)POWER USB (5V 0.5A)

DIGITALAUDIOIN(OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe.

HDMI Permet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Permet de connecter la sortie HDMI d'un appareil externe.

HDMI TO TV (eARC/ARC) Permet de connecter une prise jack HDMI (eARC) sur un téléviseur.

USB (5V 0.5A) Permet de connecter un périphérique USB pour lire des chiers musicaux sur le périphérique USB via la Soundbar.

• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.Français - 9

03 UTILISATION DE LA TÉLÉCOMMANDE

Insertiondespilesavantl’utilisationdelatélécommande(PilesAAAX2) Faites glisser le couvercle arrière dans la direction de la èche jusqu’à ce qu’il soit complètement retiré. Insérez 2piles AAA (1,5V) en respectant leur polarité. Remettez le couvercle arrière en le faisant glisser dans sa position. Comment utiliser la télécommande SOUND MODE WOOFERTONE CONTROL CH LEVEL

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Source Appuyez pour sélectionner une source connectée à la Soundbar.

SOUNDMODEWOOFERTONE CONTROL CH LEVEL Coupure de son Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

• Sourdine Appuyez sur la touche Volume pour couper le son. Appuyez de nouveau sur cette touche pour réactiver le son. CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODEFrançais - 10

SOUND MODE WOOFER TONE CONTROL CH LEVEL CH LEVEL Appuyer sur cette touche permet de régler le volume de chaque enceinte.

• Appuyez sur cette touche pour sélectionner CENTER LEVEL ou TOP LEVEL, puis réglez le volume entre -6~ et +6 à l’aide des touches Haut/Bas.

• Si les enceintes arrière (vendues séparément) sont connectées, le réglage REAR LEVEL est disponible. Pour régler le volume REAR LEVEL entre -6 et +6, utilisez les touches Haut/Bas.

VOL WOOFER SOUNDMODEPAIR Haut/Bas/ Gauche/ Droite Appuyez sur les zones indiquées pour sélectionner Haut/Bas/ Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.

• Répétition Pour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.

• Sautdechiermusical Appuyez sur la touche Droite pour sélectionner le chier musical suivant. Appuyez sur la touche Gauche pour sélectionner le chier musical précédent.

• ID SET Appuyez et maintenez enfoncée la touche Haut pendant 5 secondes pour terminer ID SET (lors de la connexion d’un caisson de basse sans l ou d’enceintes arrière sans l).

SOUND MODE WOOFER TONE CONTROL CH LEVEL Commande sonore Appuyer sur cette touche permet de paramétrer la fonction audio. Il est possible de modier chaque réglage à l'aide des touches Haut/Bas. VOICE ENHANCE ON/OFF NIGHTMODEON/OFF SYNC SOUNDGROUPINGON/ OFF PRIVATE REAR SOUND ON/OFF VIRTUAL ON/OFF

• Les fonctions audio VOICE ENHANCE, NIGHTMODE et VIRTUAL peuvent être activées ou désactivées ON/OFF à l’aide des touches Haut/Bas. (La fonction VIRTUAL n’est pas disponible en mode «USB» ou «BT».)

• Appuyez et maintenez enfoncée la touche (Commande sonore) pendant environ 5 secondes pour ajuster le son pour chaque bande de fréquence. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz et 10 kHz peuvent être sélectionnés à l’aide des touches Gauche/Droite et chaque réglage peut être déni entre -6 et +6 à l’aide des touches Haut/Bas. (Assurez-vous que le mode son est réglé sur «STANDARD».)

• Si les enceintes arrière (vendues séparément) sont connectées, les paramètres SOUND GROUPING et PRIVATE REAR SOUND sont pris en charge.

• Reportez-vous à la section «Réglage de (Commande sonore)» à la page 12.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Bluetooth PAIR Faites passer la Soundbar en mode de jumelage Bluetooth. Appuyez sur la touche PAIR et attendez que l'écran «BTPAIRING» se connecte à un nouveau dispositif Bluetooth.Français - 11

Lecture / Pause VOL WOOFER SOUNDMODEPAIR Appuyez sur la touche p pour mettre le chier musical temporairement en pause. Si vous appuyez à nouveau dessus, la lecture du chier audio reprend.

SOUND MODE WOOFER TONE CONTROL CH LEVEL Info Lorsque vous appuyez sur cette touche, les informations relatives à chaque mode apparaissent. (Voir page 7.)

SOUND MODE WOOFER TONE CONTROL CH LEVEL SOUND MODE En appuyant sur cette touche, vous pouvez sélectionner le mode son souhaité. SURROUND SOUND GAMEPRO ADAPTIVE SOUND DTSVIRTUAL:X STANDARD – SURROUND SOUND Fournit un champ sonore plus large que la norme. – GAMEPRO Fournit un son stéréoscopique vous permettant une immersion dans l’action pendant le jeu. – ADAPTIVE SOUND Analyse le contenu en temps réel et fournit automatiquement le champ sonore optimal sur la base des caractéristiques du contenu. – DTSVIRTUAL:X Son 3D immersif à partir de n’importe quel contenu. – STANDARD Émet le son original.

• DRC (Dynamic Range Control) Vous permet d’appliquer un contrôle de plage dynamique aux pistes Dolby Digital et DTS Digital. Appuyez sur le bouton SOUND MODE pendant plus de 5secondes tandis que la Soundbar est hors tension pour activer ou désactiver la fonction DRC (Dynamic Range Control). Quand la fonction DRC est activée, les sons forts sont atténués. (Il peut se produire une distorsion du son.)

• Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d’une demande de connexion d’un téléviseur ou d’un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut. – Appuyez pendant plus de 5secondes sur le bouton SOUND MODE alors que la Soundbar est sous tension pour désactiver la fonction Bluetooth Power.

SOUND MODE WOOFER TONE CONTROL CH LEVEL NIVEAU DU WOOFER (GRAVES) CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFER SOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE CH LEVEL TONE CONTROL WOOFERSOUND MODE Appuyez sur les touches haut ou bas pour régler le niveau du woofer (graves) sur -12 ou de -6 à +6. Pour dénir le niveau de volume du woofer (graves) sur 0 (Défaut), appuyez sur la touche.Français - 12

SOUND MODE WOOFER TONE CONTROL CH LEVEL TONE CONTROL Appuyer sur cette touche permet de régler le volume des aigus et des graves.

• Appuyez sur cette touche pour sélectionner TREBLE ou BASS , puis réglez le volume entre -6~ et +6 à l’aide des touches Haut/Bas. Réglage de (Commande sonore)

• VOICE ENHANCE ON/OFF : Ce mode permet d’entendre plus facilement les dialogues parlés dans les lms et sur le téléviseur.

• NIGHTMODEON/OFF : Ce mode est idéal pour le visionnage de nuit, car les réglages sont modiés pour baisser le volume sans nuire à la clarté des dialogues.

• SYNC : Si l’image sur le téléviseur et le son de la Soundbar ne sont pas synchronisés, appuyez sur la touche (Commande sonore) pour sélectionner SYNC puis réglez le décalage audio de 0 à 300 millisecondes à l’aide des touches Haut/Bas. (Non disponible en mode «USB» ou «BT»)

• SOUNDGROUPINGON/OFF: l’unité principale Soundbar et les enceintes surround émettent l’ensemble des sons, pas seulement le son surround, ce qui est idéal pour les grands groupes de personnes écoutant de la musique dans un grand espace. – Ce menu est activé lorsque les enceintes surround sont connectées, puis il le reste que ces enceintes soient toujours connectées ou non. – Si vous activez ce mode, les modes audio ne produisent aucune différence dans le rendu sonore. – Le son n’est pas émis par toutes les enceintes de l’unité principale Soundbar et les enceintes surround, mais seulement par certaines enceintes prédénies, différentes selon le modèle.

• PRIVATE REAR SOUND ON/OFF : avec ce mode, le son est émis uniquement par les enceintes surround, ce qui vous offre une écoute sans être dérangé par les autres. – Si vous activez ce mode, le son n’est émis ni par l’unité principale Soundbar, ni par le caisson de basse. Le son n’est émis que via le canal avant des enceintes surround. – Si vous activez ce mode, les modes audio ne produisent aucune différence dans le rendu sonore. – La fonction se désactive si le système est éteint ou si la connexion des enceintes surround est perdue. – Le menu est activé uniquement si les enceintes surround sont connectées. – Ce mode est automatiquement désactivé et n’est plus disponible si la fonction Q-Symphony est activée.

• VIRTUAL ON/OFF : La fonction Dolby Virtual peut être ON/OFF.Français - 13 Utilisationdestouchesdissimulées(Touchesavecplusd’une fonction) Touche dissimulée Page de référence Touche de télécommande Fonction WOOFER (Haut) Télécommande de votre téléviseur Activer/Désactiver (Veille) page 15 Gauche Activation/désactivation de la connexion automatique au téléviseur (BT prêt) page 25 Haut ID SET page 10 (Commande sonore) EQ bande 7 page 10 SOUND MODE DRC ON/OFF (Veille) page 11 Activation/Désactivation de Bluetooth Power page 11 PAIR Multiconnexion Bluetooth activée/ désactivée (Veille) page 32 Spécicationsdesortiepourlesdifférentsmodesd’effetssonores Effet Entrée Sortie Aveclesubwoofer uniquement Aveclecaissondebasse et le kit d’enceinte arrièresansl SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

3.1.2 canaux 5.1.2 canaux

5.1 canaux 3.1.2 canaux 5.1.2 canaux

3.1.2 canaux 5.1.2 canaux

5.1 canaux 3.1.2 canaux 5.1.2 canaux

3.1.2 canaux 5.1.2 canaux

5.1 canaux 3.1.2 canaux 5.1.2 canaux

3.1.2 canaux 5.1.2 canaux

5.1 canaux 3.1.2 canaux 5.1.2 canaux

2.1 canaux 2.1 canaux

5.1 canaux 3.1 canaux 5.1 canaux

Dolby Atmos® 3.1.2 canaux 5.1.2 canauxFrançais - 14

• Le kit d’enceintes arrière sans l Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.

• Lorsque la source d’entrée est Dolby Atmos®, la conguration subwoofer uniquement offre un canal audio

3.1.2, alors que la conguration subwoofer et kit d’enceintes arrière sans l offre un canal audio 5.1.2.

• Les enceintes arrière ne produisent pas de son pour 2canaux de sortie si le mode STANDARD est utilisé. Pour activer le son pour les enceintes arrière, passez en mode d’effet SURROUND SOUND.Français - 15 RéglageduvolumedelaSoundbaravecunetélécommandede téléviseur Réglez le volume de la Soundbar en utilisant la télécommande du téléviseur.

• Cette fonction ne peut être utilisée qu’avec une télécommande à infrarouge. Les télécommandes Bluetooth (qui nécessitent un jumelage) ne sont pas prises en charge.

• Réglez les enceintes du téléviseur sur Hautparleur ext pour utiliser cette fonction.

• Fabricants prenant en charge cette fonction : Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Éteignez la Soundbar.

2. Appuyez et maintenez enfoncée la touche WOOFER pendant 5 secondes.

Chaque fois que vous appuyez sur la touche WOOFER et la maintenez pendant 5 secondes, le mode change dans l’ordre suivant : «OFF-TV REMOTE» (Mode par défaut), «SAMSUNG-TVREMOTE», «ALL-TV REMOTE». Touche de télécommande Écran État SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec OFF-TV REMOTE (Mode par défaut) Désactive la télécommande de téléviseur. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec SAMSUNG-TVREMOTE Active une télécommande de téléviseur à infrarouge Samsung. SOUND MODE WOOFER CH LEVEL TONE CONTROL 5 Sec ALL-TV REMOTE Active toute autre télécommande de téléviseur à infrarouge.Français - 16 04 CONNEXIONDELASOUNDBAR Connexion de l’alimentation électrique Utilisez les composants d’alimentation pour connecter le Caisson de basse et la Soundbar à une prise électrique dans l’ordre suivant :

1. Raccordez l’extrémité A du cordon d’alimentation au caisson de basse et l’extrémité B à une prise

2. Raccordez l’extrémité A du cordon d’alimentation à la Soundbar et l’extrémité B à une prise

murale. Reportez-vous aux illustrations ci-dessous.

• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Partie inférieure de l’unité principale Soundbar) Arrière du Caisson de bassePrise murale Cordon d’alimentation

Connexion de l’alimentation électriquePOWER

(eARC/ARC) POWER Partie inférieure de l’unité principale Soundbar

Connexion de l’alimentation électrique Cordon d’alimentationPrise muraleFrançais - 17 Connexion de la Soundbar au Caisson de basse Lorsque le Caisson de basse est connecté, vous pouvez proter de la puissance sonore des graves. Connexion automatique entre le Caisson de basse et la Soundbar Lorsque vous mettez l’appareil sous tension après avoir connecté les câbles d’alimentation à la Soundbar et au Caisson de basse, le Caisson de basse est automatiquement connecté à la Soundbar.

• Une fois l’appariement automatique effectué, l’indicateur bleu situé à l’arrière du caisson de basse s’allume. Témoins indicateurs LED sur l’arrière du Caisson de basse LED État Description Résolution Bleu Activé Connexion réussie (fonctionnement normal)

Clignotement Récupération de la connexion Vériez si le câble d’alimentation xé à l’unité principale Soundbar est connecté correctement ou attendez environ 5 minutes. Si le clignotement continue, essayez de connecter manuellement le caisson de basse. Voir page 18. Rouge Activé En veille (avec l’unité principale de la Soundbar éteinte) Vériez que le câble d’alimentation sur l’unité principale Soundbar est connecté correctement. Échec de la connexion Reconnectez. Reportez-vous aux instructions sur la connexion manuelle à la page

Rouge et bleu Clignotement Dysfonctionnement Reportez-vous aux informations de contact du Centre de service Samsung dans le manuel.Français - 18 Connexion manuelle du Caisson de basse si la connexion automatique échoue Avantd’effectuerlaprocéduredeconnexionmanuelleci-dessous:

• Vériez que les câbles d’alimentation pour la Soundbar et le Caisson de basse sont connectés correctement.

• Assurez-vous que la Soundbar est allumée.

1. Appuyez sur ID SET à l’arrière du caisson de basse pendant au moins 5secondes quand le voyant

rouge est allumé xe ou que le voyant bleu clignote lentement.

• L’indicateur rouge à l’arrière du Caisson de basse s’éteint et l’indicateur bleu clignote. Clignotement rapide en bleu Arrière du Caisson de basse 5 Sec Arrière du Caisson de basse

2. Tout d’abord, appuyez sur n’importe quel bouton de la télécommande, sauf le bouton

Alimentation, pour allumer l’écran, puis appuyez sur le bouton Haut de la télécommande pendant au moins 5secondes.

• Le message ID SET s’afche un moment sur l’écran de la Soundbar, avant de disparaître.

• La Soundbar est automatiquement mise sous tension lorsque ID SET est terminé. SOUNDMODE PAIR 5 Sec ID SET LelogoSAMSUNGestsurledessus

3. Vériez que le voyant LED LINK s’éclaire en bleu en continu (connexion établie).

Allumé en bleu Le voyant LED LINK arrête de clignoter et s’éclaire en bleu en continu lorsqu’une connexion est établie entre la Soundbar et le Caisson de basse sans l.Français - 19 REMARQUES

• Ne branchez pas le cordon d’alimentation de ce produit ou votre téléviseur à une prise de courant murale tant que toutes les connexions entre les composants ne sont pas terminées.

• Avant de déplacer ou d’installer ce produit, assurez-vous de le mettre hors tension et de débrancher le cordon d’alimentation.

• Si l’unité principale est hors tension, le subwoofer sans l entrera en mode veille et la LED de STANDBY à l’arrière s’allumera en rouge après avoir clignoté en bleu plusieurs fois.

• Si vous vous servez d’un appareil qui utilise la même fréquence (Maroc, Tunisie, Égypte : 5,2 GHz ; autres pays : 5,8 GHz) que le Soundbar près de ce dernier, des interférences peuvent donner lieu à des interruptions du son.

• La distance de transmission maximale du signal sans l de l’unité principale est d’environ 10 mètres, mais peut varier en fonction de votre environnement d’exploitation. Si un mur en béton armé ou métallique se trouve entre l’unité principale et le subwoofer sans l, le système risque de ne pas fonctionner du tout, car le signal sans l ne peut pas passer à travers le métal. PRÉCAUTIONS

• Les antennes de réception sans l sont intégrées au subwoofer sans l. Gardez les unités à l’abri de l’eau et de l’humidité.

• Pour des performances d’écoute optimales, assurez-vous que la zone autour du caisson de basse sans l et des enceintes arrière sans l (vendues séparément) ne présente pas d’obstacles. ConnexiondukitarrièresanslSamsungàvotreSoundbar Passez au son surround véritablement sans l en connectant votre kit d’enceintes arrière sans l Samsung (SWA-9250S, vendu séparément) à votre Soundbar. Pour plus d’informations concernant les connexions, veuillez consulter le manuel du kit d’enceintes arrière sans l Samsung.Français - 20

05 CONNEXIONFILAIREAVECLETÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans l.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Cette fonction est prise en charge par les téléviseurs Samsung Smart TV sortis en 2017 et ultérieurement, et qui prennent en charge le Bluetooth lorsque vous connectez la Soundbar au téléviseur à l’aide d’un câble optique. – Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son. Méthode1.Connexiond’untéléviseuràl’aided’uncâbleHDMI ConnexionàuntéléviseurquiprendenchargeHDMIARC/eARC(canalderetour audio/canal de retour audio amélioré) ATTENTION
• Lorsqu’un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.
• Pour raccorder le téléviseur et la Soundbar à l’aide du câble HDMI, veillez à utiliser les bornes marquées ARC ou eARC. Dans le cas contraire, le son du téléviseur ne sera pas émis.
• Il est recommandé d’utiliser un High-Speed HDMI Cable with Ethernet.

• Lors de la connexion d’un téléviseur qui prend en charge la fonction eARC, «TV eARC» s’afche à l’écran et le son est émis. • La technologie Dolby Atmos® est prise en charge par la fonction ARC/eARC.Partie inférieure de la SoundbarHDMI IN(eARC) USB (5V 0.5A) HDMI TO TV (eARC/ARC) Contrôlez le port HDMI TO TV (eARC/ARC) de l’unité principale Soundbar.Partie supérieure de la Soundbar TV ARC

Contrôle de (ARC) et (eARC) au portHDMI INdevotretéléviseur.Câble HDMIFrançais - 21

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI tel qu’illustré.

2. «TV ARC» ou «TV eARC» apparaît sur la fenêtre d’afchage de l’unité principale Soundbar et vous

pouvez entendre le son du téléviseur.

• «TV eARC» s’afche quand la fonction eARC est activée dans les réglages du téléviseur.

• Pour se connecter à eARC, la fonction eARC doit être réglée sur «On» dans le menu de la télévision. Consultez le guide d’utilisateur de la télévision pour plus de détails concernant ce réglage. (p. ex. Téléviseur Samsung : Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Paramètres expert → Mode HDMI-eARC (Auto.))

• Si le son du téléviseur est inaudible, appuyez sur le bouton (Source) de la télécommande ou de la partie supérieure de la Soundbar pour passer en mode «TV ARC» ou «TV eARC». L’écran afche «TV ARC» ou «TV eARC» et le son du téléviseur est émis.

• Si «TV ARC» ou «TV eARC» n’apparaît pas sur la fenêtre d’afchage de l’unité principale Soundbar, vériez que le câble HDMI est connecté au bon port.

• Utilisez les touches de volume sur la télécommande du téléviseur pour modier le volume de la Soundbar. REMARQUES

• Lorsque vous connectez le téléviseur qui prend en charge HDMI ARC/eARC (canal de retour audio/ canal de retour audio amélioré) à la Soundbar à l’aide d’un câble HDMI, vous pouvez transmettre les données vidéo et audio numériques sans qu’il ne soit nécessaire de connecter un câble optique séparé.

• Il est recommandé d’utiliser un câble HDMI sans l si possible. Si vous utilisez un câble HDMI à l, utilisez un câble dont le diamètre est inférieur à 14 mm.

• Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC ou eARC.

• La différence entre les fonctions ARC et eARC réside dans la bande passante. La fonction eARC, qui est une version améliorée du canal de retour audio, présente une bande passante bien plus élevée que la fonction ARC. Une bande passante plus élevée permet d’augmenter la quantité de données qui peuvent être transmises. Avec un canal eARC, vous pouvez ainsi proter du son dans des formats comme Dolby Atmos®.

• Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modier le réglage sur Dolby Digital. Une fois le réglage modié, vous pouvez proter d’une meilleure qualité sonore. (Il se peut que le menu du téléviseur utilise des mots différents pour Dolby Digital et PCM en fonction du fabricant.)Français - 22 Méthode 2. Connexion à l’aide d’un câble optique Listedevéricationspréalablesàlaconnexion

• Lorsqu’un câble HDMI et un câble optique sont connectés simultanément, le signal HDMI est reçu en priorité.

• Lorsque vous utilisez un câble optique et que les bornes sont dotées d’un cache, veillez à retirer les caches.

• Si vous utilisez un câble optique, le mode «D.IN» doit être sélectionné. OPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

(eARC/ARC) Partie inférieure de la Soundbar Câble optique (non fourni) D.IN

Partie supérieure de la Soundbar

1. Raccordez la prise DIGITALAUDIOIN(OPTICAL) de la Soundbar à la prise OPTICAL OUT du

téléviseur à l’aide d’un câble optique (non fourni) numérique.

2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis

sélectionnez le mode «D.IN».Français - 23 Utilisation de la fonction Q-Symphony

• Lorsque la Soundbar se connecte à un téléviseur Samsung prenant en charge la fonction Q-Symphony, vous pouvez diffuser le son simultanément via la Soundbar et le téléviseur. Si vous utilisez la fonction Q-Symphony, le son surround émis par le téléviseur vous permet de proter d’effets sonores surround plus riches en trois dimensions.

• Quand la Soundbar est connectée, le menu «Q-Symphony» s’afche sur le téléviseur. Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son

Câble optique (non fourni) Câble HDMI TV ARC

• Il peut fonctionner selon le codec pris en charge par le téléviseur.

• Cette fonction n’est prise en charge que lorsque le câble HDMI ou le câble optique (non fourni) est connecté.

• Le message afché peut différer selon le modèle de téléviseur.

• Cette fonction est disponible sur certaines TV Samsung et certains modèles de Soundbar.

• Assurez-vous que votre téléviseur et votre Soundbar sont connectés au même routeur sans l/à la même fréquence.Français - 24

06 CONNEXIONSANSFILAVECLETÉLÉVISEUR

ConnexionviaBluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Seul un téléviseur à la fois peut être connecté. SOUND MODE PAIR

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BTPAIRING».

(OU) a. Appuyez sur le bouton (Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement en «BTPAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée. b. Lorsque «BT READY» apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afcher «BTPAIRING».

2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au

manuel du téléviseur.)

3. Sélectionnez «[AV] Q-Series Soundbar» dans la liste sur l’écran du téléviseur. Une Soundbar

disponible est indiquée «Needs Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

• Lorsque le téléviseur est connecté, [Nomdutéléviseur]→ «BT» apparaît sur l’afchage avant de la Soundbar.

4. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Q-Series Soundbar» apparaît dans la liste, supprimez-la.

• Ensuite, répétez les étapes 1 à 3. REMARQUE

• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion.Français - 25 DéconnexiondelaSoundbaràpartirdutéléviseur Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande et activez l’un des modes, à l’exception du mode «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)

• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche Gauche sur la télécommande pendant 5 secondes avec la Soundbar en mode «BT READY». (Commutez Activé → Désactivé) QuelleestladifférenceentreBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.

• BTPAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».) REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 18 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – Si deux appareils Bluetooth ou plus sont appariés simultanément avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc.Français - 26 07 CONNEXIONÀUNAPPAREILEXTERNE Raccordez un appareil externe via une connexion câblée ou une connexion Bluetooth pour écouter le son de l’appareil externe via la Soundbar. Méthode 1. Connexion à l’aide d’un câble HDMI (prise en charge du décodage et de la lecture Dolby Atmos®) Listedevéricationspréalablesàlaconnexion

• Si les options de sortie audio comprennent un ux audio secondaire, assurez-vous qu’il est réglé sur Off. • Assurez-vous que le contenu prend en charge Dolby Atmos®. USB (5V 0.5A)

HDMI Partie supérieure de la Soundbar

1. Utilisez un câble HDMI pour relier le port HDMI qui se trouve en bas de la Soundbar au port HDMI

OUT de votre périphérique numérique.

2. Utilisez un câble HDMI pour relier le port HDMI TO TV (eARC/ARC) qui se trouve en bas de la

Soundbar au port HDMI IN (eARC) de votre téléviseur.

3. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez

4. Le mode «HDMI» s’afche sur le panneau d’afchage de la Soundbar et vous pouvez entendre le son.Français - 27

• CongurationdeDolby Atmos® survotrelecteurBDouunautreappareil.

conditions d’utilisation. Méthode 2. Connexion à l’aide d’un câble optique OPTICAL OUTDIGITAL AUDIO IN(OPTICAL)

(eARC/ARC) Câble optique (non fourni)Partie inférieure de la Soundbar Lecteur BD/DVD / Boîtier décodeur / Console de jeu

D.IN Partie supérieure de la Soundbar

1. Raccordez DIGITALAUDIOIN(OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil

source à l’aide d’un câble optique (non fourni) numérique.

2. Sélectionnez le mode «D.IN (Source) situé sur le panneau frontal

ou sur la télécommande.Français - 28

08 CONNEXIOND’UNPÉRIPHÉRIQUEDE

STOCKAGEUSB Vous pouvez lire des chiers musicaux situés sur les périphériques de stockage USB via la Soundbar. Port USB POWERDIGITAL AUDIO IN(OPTICAL) HDMI HDMI TO TV (eARC/ARC)USB (5V 0.5A)POWERUSB (5V 0.5A)

1. Connectez l’appareil USB au port USB situé sur la partie inférieure du produit.

2. Appuyez sur le bouton (Source) du panneau supérieur ou de la télécommande, puis sélectionnez «USB».

3. «USB» apparaît sur l’écran d’afchage.

4. Lisez des chiers musicaux depuis le périphérique de stockage USB via la Soundbar.

• La Soundbar s’éteint automatiquement (Auto Power Down) si aucun périphérique USB n’a été connecté pendant plus de 18 minutes. Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG1 Layer2 32 ~ 48 kHz 32 ~ 320 kbps MPEG1 Layer3 32 ~ 48 kHz 32 ~ 320 kbps MPEG2 Layer3 16 ~ 24 kHz 8 ~ 160 kbps MPEG2.5 Layer3 8 ~ 12 kHz 8 ~ 160 kbps *.ogg Vorbis 32 ~ 48 kHz 45 ~ 500 kbps *.aac AAC-LC (MPEG2,/MPEG4) 32 ~ 48 kHz 32 ~ 320 kbps *.wav LPCM 32 ~ 192 kHz 1024 ~ 9216 kbps *.ac FLAC 32 ~ 192 kHz 162 ~ 8100 kbps *.aiff AIFF 32 ~ 192 kHz 1024 ~ 9216 kbps

• Si votre périphérique USB contient trop de dossiers (environ 200) et de chiers (environ 2000), la Soundbar mettra peut-être du temps à accéder à vos chiers et à les lancer.

• Systèmes de chiers pris en charge sur support USB: FAT16, FAT32, NTFSFrançais - 29 09 CONNEXIONÀUNAPPAREILMOBILE ConnexionviaBluetooth Lorsqu’un appareil est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage. • La connexion est limitée à un téléviseur ou deux appareils Bluetooth à la fois. SOUND MODE PAIR

1. Appuyez sur la touche PAIR de la télécommande pour passer au mode «BTPAIRING».

(OU) a. Appuyez sur le bouton (Source) situé sur le panneau supérieur, puis sélectionnez «BT». «BT» passe automatiquement en «BTPAIRING» en quelques secondes ou en «BT READY» en cas de connexion enregistrée. b. Lorsque «BT READY» apparaît, maintenez le bouton (Source) enfoncé sur le panneau supérieur de la Soundbar pendant plus de 5 secondes pour afcher «BTPAIRING».

2. Sélectionnez «[AV] Q-Series Soundbar» dans la liste.

• Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth] → «BT» apparaît sur l’afchage avant.3. Lisez des chiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar. Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Q-Series Soundbar» apparaît dans la liste, supprimez-la. • Ensuite, répétez les étapes 1 et 2.REMARQUE
• Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion.Français - 30 QuelleestladifférenceentreBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.

• BTPAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».) REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 18 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Q-Series Soundbar» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT». – Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar afche «BTPAIRING». BluetoothPowerActivé(SOUNDMODE) Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s’active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la

télécommande pendant que la Soundbar est sous tension.

2. «ON-BLUETOOTH POWER» s’afche sur l’écran de la Soundbar.Français - 31

Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. Déconnexion de la Soundbar à partir de l’appareil Bluetooth Appuyez sur le bouton (Source) situé sur le panneau supérieur ou la télécommande , puis passez dans n’importe lequel des modes, à l’exception du mode «BT».

• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth)

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.

• Le système Soundbar s’éteint après 18 minutes en état Prêt. À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l’aide d’une liaison sans l courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d’utilisation lorsque: – Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. – Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. – Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans l).

• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

• Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

• La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

• Cet appareil sans l peut causer des interférences électriques lors de son fonctionnement.Français - 32 Connexion Multi-Bluetooth Il est possible de connecter la Soundbar à 2 appareils Bluetooth à la fois. Appareil Bluetooth A Appareil Bluetooth B

1. Connectez la Soundbar jusqu’à deux appareils Bluetooth. (Voir page 29)

2. Lisez de la musique à partir de l’un des appareils Bluetooth connectés lorsque deux appareils sont

3. Si de la musique est lue à partir de l’appareil Bluetooth «B» alors que la lecture est en cours à

partir de l’appareil «A», la musique est lue sur l’appareil «B» et est automatiquement arrêtée/ mise en pause sur l’appareil «A».

4. Dans les versions antérieures à AVRCP V1.4, la durée de commutation de l’appareil sur lequel de la

musique est en cours de lecture peut être supérieure. Multi-appariement Bluetooth Comment coupler plusieurs appareils à la Soundbar

1. Allumez la Soundbar.

2. En mode «BT» seulement, appuyez sur le bouton (Source) sur le dessus de la Soundbar

pendant plus de 5secondes pour que celle-ci entre en mode «BTPAIRING», puis sur l’appareil Bluetooth, activez Bluetooth et sélectionnez la Soundbar dans la liste des appareils disponibles. La Soundbar se connectera automatiquement à l’appareil Bluetooth.

3. Un 2e appareil Bluetooth peut être couplé et connecté à la Soundbar en utilisant la même

méthode. Si vous tentez de connecter un 3e appareil, un appareil connecté qui ne reproduit pas d’audio perdra sa connexion Bluetooth, mais sera quand même couplé à la Soundbar.

4. En utilisant la même méthode, vous pouvez coupler jusqu’à 8 appareils Bluetooth, mais seuls les

2 derniers resteront connectés à la Soundbar en même temps. REMARQUES

• 1 seul téléviseur Samsung ou 2 appareils Bluetooth peuvent être connectés à la Soundbar en même temps.

• La Soundbar sera déconnectée des appareils Bluetooth si elle reçoit une demande de connexion d’un téléviseur Samsung.

• Par défaut, la Soundbar est sur «ON-BTMULTICONNECTION», mais pour revenir en mode non- multiconnexion depuis un autre mode, appuyez sur le bouton PAIR de la télécommande pendant plus de 5secondes en mode veille, jusqu’à ce que «OFF-BTMULTICONNECTION» s’afche à l’écran.Français - 33 Utilisation de la fonction Tap Sound Appuyez sur la Soundbar avec votre appareil mobile pour lire l’audio contenu dans celui-ci via la Soundbar.

• Il se peut que cette fonction ne soit pas prise en charge, selon l’appareil mobile.

• Cette fonction est uniquement compatible avec les appareils mobiles Samsung sous Android 8.1 ou supérieur. Appareil mobile Partie supérieure de la Soundbar TAP

1. Activez la fonction Tap Sound sur votre appareil mobile.

• Pour plus de détails sur la façon d’activer la fonction, reportez-vous à «Activationdela fonction Tap Sound» ci-dessous.

2. Appuyez sur la Soundbar avec votre appareil mobile. Sélectionnez «Démarrer» dans la fenêtre de

message afchée. Une connexion est établie entre l’appareil mobile et la Soundbar via Bluetooth.

3. Lisez l’audio contenu dans l’appareil mobile via la Soundbar.

• Cette fonction permet de connecter un appareil mobile à la Soundbar via Bluetooth en détectant les vibrations qui se produisent lorsque l’appareil touche la Soundbar.

• Assurez-vous que l’appareil mobile ne touche pas un angle saillant de la Soundbar. La Soundbar ou l’appareil mobile risquerait d’être rayé ou endommagé.

• Il est recommandé de recouvrir l’appareil mobile d’une housse protectrice. Appuyez légèrement sur la zone large de la partie supérieure de la Soundbar, sans forcer.

• Pour utiliser cette fonction, mettez à jour l’application SmartThings à la dernière version. Il se peut que cette fonction ne soit pas prise en charge, selon la version de l’application. ActivationdelafonctionTapSound Utilisez l’application SmartThings pour activer la fonction Tap View, Tap Sound.

1. Sur l’appareil mobile, exécutez l’application SmartThings.

2. Sélectionnez ( → ) dans l’écran d’application SmartThings afché sur l’appareil mobile.

3. Placez «Tap View, Tap Sound» sur Activé pour permettre à la fonction de se mettre en marche

lorsqu’un appareil mobile est en mouvement à proximité de la Soundbar. REMARQUES

• Lorsque l’appareil mobile est en mode d’économie d’énergie, la fonction Tap Sound ne se met pas en marche.

• La fonction Tap Sound pourrait ne pas fonctionner si des appareils situés à proximité de la Soundbar provoquent des interférences radio, comme par exemple, des appareils électriques. Assurez-vous que les appareils susceptibles de provoquer des interférences radio sont placés à une distance sufsante de la Soundbar.Français - 34 10 INSTALLATION DU SUPPORT MURAL Précautions d’installation

• Installez sur un mur vertical uniquement.

• N’installez pas dans un endroit à température élevée ou humide.

• Vériez si le mur est sufsamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d’installation.

• Achetez et utilisez les vis de xation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, xez les vis portantes dans les poteaux.

• Achetez les vis de support mural selon le type et l’épaisseur du mur sur lequel vous souhaitez monter la Soundbar. – Diamètre: M5 – Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l’unité aux appareils externes avant d’installer la Soundbar sur le mur.

• Veillez à ce que l’unité soit éteinte et débranchée de la source d’alimentation avant de procéder à l’installation. Dans le cas contraire, il existe un risque d’électrocution. Composantsdexationaumur Guidedexationmurale x 2 (M4 x L10) x 2 Visdexation Vis x 2 Supportdexationmurale

1. Placez le Guidedexationmurale contre le

• Le Guidedexationmurale doit être de niveau.

• Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur. 5 cm minimumFrançais - 35

2. Alignez la LignecentraleduGuidede

xationmurale avec le centre de votre téléviseur (si vous xez la Soundbar sous votre téléviseur), puis xez le Guidede xationmurale au mur avec du ruban adhésif.

• Si vous ne xez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d’installation. Ligne centrale

3. Appuyez avec la pointe d’un stylo ou d’un

crayon bien taillé au centre des images A-TYPE à chaque extrémité du guide pour marquer les trous des vis portantes, puis retirez le Guidedexationmurale.

4. À l’aide d’une mèche appropriée, faites un

trou dans le mur au niveau de chaque marque.

• Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages appropriés dans les trous avant d’insérer les vis portantes. Si vous utilisez des ancrages, pensez à percer des trous sufsamment larges pour les accueillir.

5. Enfoncez une vis (non fourni) dans chaque

Visdexation, puis vissez fermement chaque vis dans un trou pour vis portante. (Non fourni)

6. Installez les Supportdexationmurale sur

la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l’assemblage, veillez à ce que l’accroche des Supportdexation murale se trouve sur l’arrière de la Soundbar. Arrière de la Soundbar Extrémité droite de la SoundbarFrançais - 36

7. Installez la Soundbar, sur laquelle sont xés

les Supportsdexationmurale, en accrochant les Supportsdexationmurale sur les Visdexation sur le mur.

8. Faites glisser la Soundbar vers le bas, comme

indiqué ci-dessous, an que les Support de xationmurale reposent de manière sûre sur les Visdexation.

• Insérez les Visdexation dans la partie large (inférieure) des Supportdexation murale, puis faites glisser les Support de xationmurale vers le bas an que les Supportdexationmurale reposent de manière sûre sur les Visdexation. 11 INSTALLATION DE LA SOUNDBAR SUR

Placez la Soundbar sur un socle de téléviseur. 3 cm ou plus Comme indiqué sur l’illustration, alignez le centre de la Soundbar avec le centre du téléviseur, en insérant avec précaution la Soundbar dans le socle du téléviseur. Pour obtenir une qualité sonore optimale, positionnez la Soundbar à une distance d’au moins 3 cm de la partie avant du téléviseur. REMARQUE

• Veillez à ce que la Soundbar soit placée sur une surface plane et stable.Français - 37

LOGICIEL Samsung peut proposer des mises à jour pour le microprogramme du système de la Soundbar prochainement. Port USB POWERDIGITAL AUDIO IN(OPTICAL) HDMI HDMI TO TV (eARC/ARC)USB (5V 0.5A)POWER USB (5V 0.5A)

(eARC/ARC) Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d’informations sur comment télécharger des chiers de mise à jour, rendez- vous sur le site Samsung (www.samsung.com

Support). Ensuite, sélectionnez le type de produit ou entrez le modèle de votre Soundbar, sélectionnez l’option Logiciels et applications, puis Téléchargements. Notez que les noms d’option peuvent varier. Commentvérierlaversiondu micrologiciel

1. Éteignez la Soundbar.

2. Appuyez et maintenez enfoncée la touche

(Commande sonore) pendant environ 5 secondes sur la télécommande.

3. Chaque version apparaît dans l’ordre suivant

sur l’afchage de la Soundbar. (Version de logiciel → HDMI → Tx → Rx )

• Tx : Module de transmission sans l dans la Soundbar.

• Rx : Module de réception sans l dans le subwoofer.

• AFFICHAGEDELAVERSIONR2 – Arrière R2 non connecté--- – Arrière R2xxx connecté Procédure de mise à jour Important : La fonction de mise à jour efface tous les paramètres utilisateur. Nous vous recommandons d’écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer.

1. Connectez une clé USB au port USB de votre

ordinateur. Important: Assurez-vous qu’il n’y a pas de chiers musicaux sur la clé USB. Cela peut entraîner l’échec de la mise à jour du micrologiciel.

2. Accédez au site (www.samsung.com)

sélectionnez Entrez le numéro de modèle, puis saisissez le modèle de votre Soundbar. Sélectionnez manuels et téléchargements, puis téléchargez le dernier chier de mise à jour.

3. Sauvegardez le logiciel téléchargé sur une

clé USB et sélectionnez «Extraire ici» pour dézipper le chier.

4. Éteignez la Soundbar et connectez la clé USB

contenant la mise à jour logicielle au port USB.

5. Allumez la Soundbar et changez la source

sur le mode «USB». Dans les 3minutes, «UPGR» s’afche et la mise à jour commence. Une fois la mise à jour terminée, la Soundbar s’éteint, puis s’allume automatiquement.

6. Appuyez sur le bouton (Volume) sur le

panneau supérieur pendant 5secondes. «INIT» s’afche à l’écran, puis la Soundbar s’éteint. La mise à jour est terminée.

• Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour.

7. Restaurez vos paramètres sur la Soundbar.Français - 38

Si«UPGR»nes’afchepas

1. Éteignez la Soundbar, déconnectez et ensuite

reconnectez le périphérique de stockage qui contient le chier de mise à jour au port USB de la Soundbar.

2. Débranchez le cordon d’alimentation de la

Soundbar, rebranchez-le, puis allumez la Soundbar. REMARQUES

• La mise à jour du micrologiciel peut ne pas se faire correctement si les chiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

• N’éteignez pas l’appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d’être appliquées. L’unité principale s’éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.

• Une fois la mise à jour terminée, il se peut que la conguration de l’utilisateur soit réinitialisée dans la Soundbar. Nous vous recommandons donc de noter vos paramètres pour pouvoir les rétablir après la mise à jour. Notez que la mise à jour du micrologiciel réinitialise également la connexion du subwoofer. Si la connexion au subwoofer n’est pas rétablie automatiquement après la mise à jour, reportez-vous à la page 17. Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.

• L’exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.Français - 39 La Soundbar ne s’allume pas. ; Vériez que le cordon d'alimentation de la Soundbar est correctement inséré dans la prise. La Soundbar fonctionne par intermittence. ; Retirez le cordon d’alimentation, puis insérez-le à nouveau. ; Mettez l’appareil externe hors tension, puis sous tension, et réessayez. ; En l’absence de signal, la Soundbar s’éteint automatiquement après un certain temps. Activez l’alimentation. (Voir page 7.) Si la télécommande ne fonctionne pas. ; Pointez la télécommande directement vers la Soundbar. ; Remplacez les piles de la télécommande par des piles neuves. La Soundbar n'émet aucun son. ; Le volume de la Soundbar est trop bas ou a été mis en sourdine. Réglez le volume. ; Si un appareil externe (STB, appareil Bluetooth, appareil mobile, etc.) est connecté, réglez le volume de l’appareil externe. ; Sélectionnez la Soundbar comme sortie du son du téléviseur. (Téléviseur Samsung: Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Sélectionnez la Soundbar) ; Il y a peut-être du jeu dans le branchement du câble sur la Soundbar. Débranchez le câble et connectez-le de nouveau. ; Débranchez complètement le cordon d’alimentation, reconnectez-le, puis allumez l’alimentation. ; Initialisez l’appareil et réessayez. (Voir page 37.) Le caisson de basse n’émet aucun son. ; Vériez si le voyant LED situé à l’arrière du subwoofer est allumé en bleu. Reconnectez la Soundbar et le subwoofer si le voyant clignote en bleu ou devient rouge. (Voir page 18.) ; Vous pouvez rencontrer un problème s’il y a un obstacle entre la Soundbar et le subwoofer. Déplacez les appareils vers une zone sans obstacle. ; Les signaux de fréquence radio envoyés par d’autres appareils à proximité peuvent interrompre la connexion. Gardez l’enceinte éloignée de ces appareils. ; Débranchez puis reconnectez la che d’alimentation. Levolumedusubwooferesttropfaible. ; Le volume original du contenu que vous écoutez peut être faible. Essayez de régler le niveau du subwoofer. (Voir page 11.) ; Rapprochez l’enceinte subwoofer de vous. La Soundbar n’apparaît pas dans la liste des appareilsBluetoothdutéléviseur. ; Débranchez totalement le cordon d’alimentation de la Soundbar, rebranchez- le, puis relancez une recherche. (Voir page 24.) ; Connectez le téléviseur et la Soundbar avec un câble optique, puis sélectionnez le mode «D.IN» en appuyant sur le bouton (Source) en haut de la Soundbar. Testez si la sortie audio fonctionne normalement et relancez une recherche. (Voir page 24.) 13 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit.Français - 40 Siletéléviseurn’estpasconnectéviaHDMI TO TV (eARC/ARC). ; Vériez si le câble HDMI est correctement connecté à la borne eARC. (Voir page 20.) ; La connexion peut être rendue impossible par l’appareil externe connecté (décodeur, console de jeu, etc.). Connectez directement la Soundbar. ; Il est possible que HDMI-CEC ne soit pas activé sur le téléviseur. Activez CEC sur le menu TV. (Téléviseur Samsung: Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Connexion → Gestionnaire de périphériques externes → Anynet+ (HDMI-CEC) ALLUMÉ) ; Pour se connecter à eARC, la fonction eARC doit être réglée sur «On» dans le menu de la télévision. (Téléviseur Samsung : Accueil ( ) → Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Paramètres expert → Mode HDMI-eARC (Auto.)) Il n’y a aucun son lors de la connexion au téléviseurenmodeHDMITOTV(eARC/ARC). ; Votre appareil est incapable de lire le signal d’entrée. Changez la sortie audio du téléviseur sur PCM ou AUTO. (Pour un téléviseur Samsung : Accueil ( )

• Menu → Paramètres ( ) → Tous les paramètres ( ) → Son → Paramètres expert → Format de sortie audio numérique) LaSoundbarneseconnectepasviaBluetooth. ; Lors de la connexion d’un nouvel appareil, passez en mode «BTPAIRING» pour établir la connexion. (Appuyez sur le bouton PAIR de la télécommande ou maintenez le bouton (Source) situé sur la partie supérieure de la Soundbar enfoncé pendant plus de 5 secondes lorsque la Soundbar est en mode «BT».) ; Si la Soundbar est connectée à un autre appareil, déconnectez d’abord cet appareil pour changer d’appareil. ; Supprimez la liste des enceintes Bluetooth sur l’appareil à connecter, puis reconnectez- le. (Téléviseur Samsung: Accueil ( ) → Menu

• Paramètres ( ) → Tous les paramètres ( ) → Son → Sortie son → Liste des haut- parleurs Bluetooth) ; La connexion automatique au téléviseur peut être désactivée. Lorsque la Soundbar est sur «BT READY», appuyez et maintenez enfoncée la touche Gauche sur la télécommande de la Soundbar pendant 5 secondes pour sélectionner ON-TV CONNECT. Si vous voyez OFF-TV CONNECT, appuyez et maintenez enfoncée de nouveau la touche Gauche pendant 5 secondes pour changer la sélection. ; Débranchez puis reconnectez la che d’alimentation, et réessayez. ; Initialisez l’appareil et réessayez. (Voir page 37.) Lesonsecoupelorsd’uneconnexionviaBluetooth. ; Si votre appareil connecté via Bluetooth se situe à une distance trop importante de la Soundbar, il est possible que le son soit coupé. Rapprochez l’appareil de la Soundbar. ; Si une partie du corps entre en contact avec l’émetteur Bluetooth ou que le produit est installé sur un meuble en métal, il est possible que le son émis soit coupé. Vériez l’environnement d’installation et les conditions d’utilisation.Français - 41 La multiconnexion Bluetooth ne fonctionne pas. ; Lorsque le téléviseur est connecté à la Soundbar, la multiconnexion Bluetooth peut ne pas fonctionner. Déconnectez la Soundbar du téléviseur et réessayez. ; Vériez que le paramètre de multiconnexion Bluetooth est activé. (Reportez-vous à la section « La Soundbar neseconnectepasviaBluetooth.»). ; Déconnectez l’appareil en cours de lecture, appariez-le avec l’appareil que vous souhaitez connecter, puis reconnectez l’appareil précédent. ; Si le son est inaudible même après avoir établi correctement la connexion, reportez- vous à la section « Le son se coupe lors d’uneconnexionviaBluetooth.». La Soundbar ne s’allume pas automatiquement avecletéléviseur. ; Éteindre la Soundbar alors que vous regardez le téléviseur entraîne la désactivation de la synchronisation de l'alimentation du téléviseur et de la Soundbar. Commencez par éteindre le téléviseur. 14 LICENCE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2024 Dolby Laboratories. All rights reserved. FOR DTS PATENTS, SEE HTTP://XPERI.COM/

Poids 3,9 kg Dimensions (L x H x P) 1030,0 x 57,0 x 105,0 mm Plage de températures en fonctionnement +10°C à +40°C Plage d’humidité en fonctionnement 10 % à 80 %, sans condensation Plage de température de stockage -20°C à +45°C Plage d’humidité de stockage 5 % à 95 %, sans condensation Formats de lecture pris en charge Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS Virtual:X / LPCM 8ch Nom du caisson de basse PS-WF600T Poids 5,2 kg Dimensions (L x H x P) 184,0 x 343,0 x 295,0 mm Bluetooth Méthode de désactivation du port Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power. REMARQUES

• Samsung Electronics Co., Ltd se réserve le droit de modier les caractéristiques sans préavis.

• Le poids et les dimensions sont approximatifs.Português - 2

3.1.2 canais 5.1.2 canais

5.1 canais 3.1.2 canais 5.1.2 canais

Dolby Atmos® 3.1.2 canais 5.1.2 canais GAME PRO

3.1.2 canais 5.1.2 canais

5.1 canais 3.1.2 canais 5.1.2 canais

3.1.2 canais 5.1.2 canais

5.1 canais 3.1.2 canais 5.1.2 canais

3.1.2 canais 5.1.2 canais

5.1 canais 3.1.2 canais 5.1.2 canais

2.1 canais 2.1 canais

5.1 canais 3.1 canais 5.1 canais
