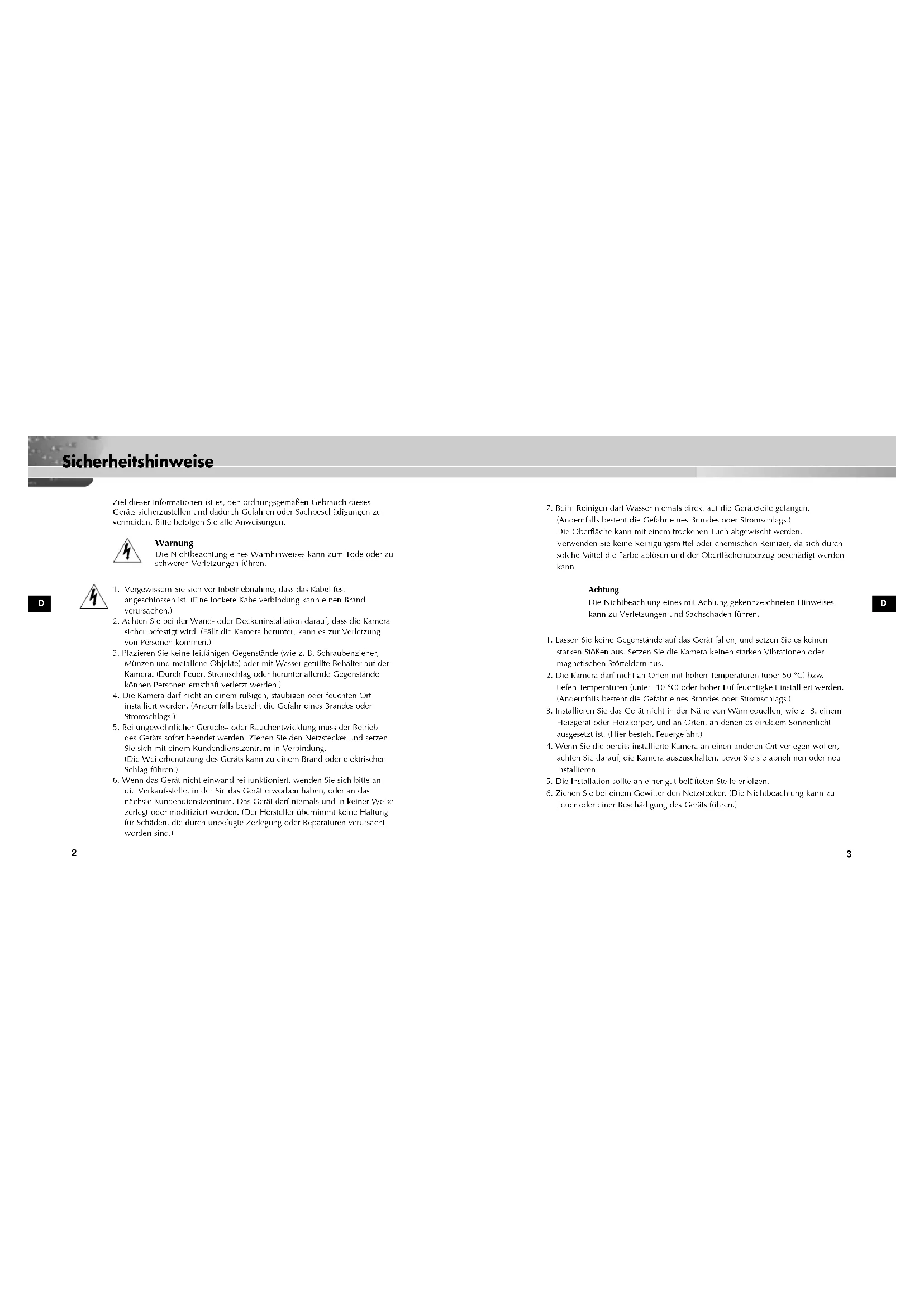

Sicherheitshinweise D D Ziel dieser Informationen ist es, den ordnungsgemäßen Gebrauch dieses Geräts sicherzustellen und dadurch Gefahren oder Sachbeschädigungen zu vermeiden. Bitte befolgen Sie alle Anweisungen. Warnung Die Nichtbeachtung eines Warnhinweises kann zum Tode oder zu schweren Verletzungen führen.

1. Vergewissern Sie sich vor Inbetriebnahme, dass das Kabel fest

angeschlossen ist. (Eine lockere Kabelverbindung kann einen Brand verursachen.)

2. Achten Sie bei der Wand- oder Deckeninstallation darauf, dass die Kamera

sicher befestigt wird. (Fällt die Kamera herunter, kann es zur Verletzung von Personen kommen.)

3. Plazieren Sie keine leitfähigen Gegenstände (wie z. B. Schraubenzieher,

Münzen und metallene Objekte) oder mit Wasser gefüllte Behälter auf der Kamera. (Durch Feuer, Stromschlag oder herunterfallende Gegenstände können Personen ernsthaft verletzt werden.)

4. Die Kamera darf nicht an einem rußigen, staubigen oder feuchten Ort

installiert werden. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.)

5. Bei ungewöhnlicher Geruchs- oder Rauchentwicklung muss der Betrieb

des Geräts sofort beendet werden. Ziehen Sie den Netzstecker und setzen Sie sich mit einem Kundendienstzentrum in Verbindung. (Die Weiterbenutzung des Geräts kann zu einem Brand oder elektrischen Schlag führen.)

6. Wenn das Gerät nicht einwandfrei funktioniert, wenden Sie sich bitte an

die Verkaufsstelle, in der Sie das Gerät erworben haben, oder an das nächste Kundendienstzentrum. Das Gerät darf niemals und in keiner Weise zerlegt oder modifiziert werden. (Der Hersteller übernimmt keine Haftung für Schäden, die durch unbefugte Zerlegung oder Reparaturen verursacht worden sind.)

7. Beim Reinigen darf Wasser niemals direkt auf die Geräteteile gelangen.

(Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.) Die Oberfläche kann mit einem trockenen Tuch abgewischt werden. Verwenden Sie keine Reinigungsmittel oder chemischen Reiniger, da sich durch solche Mittel die Farbe ablösen und der Oberflächenüberzug beschädigt werden kann. Achtung Die Nichtbeachtung eines mit Achtung gekennzeichneten Hinweises kann zu Verletzungen und Sachschaden führen.

1. Lassen Sie keine Gegenstände auf das Gerät fallen, und setzen Sie es keinen

starken Stößen aus. Setzen Sie die Kamera keinen starken Vibrationen oder magnetischen Störfeldern aus.

2. Die Kamera darf nicht an Orten mit hohen Temperaturen (über 50 °C) bzw.

tiefen Temperaturen (unter -10 °C) oder hoher Luftfeuchtigkeit installiert werden. (Andernfalls besteht die Gefahr eines Brandes oder Stromschlags.)

3. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen, wie z. B. einem

Heizgerät oder Heizkörper, und an Orten, an denen es direktem Sonnenlicht ausgesetzt ist. (Hier besteht Feuergefahr.)

4. Wenn Sie die bereits installierte Kamera an einen anderen Ort verlegen wollen,

achten Sie darauf, die Kamera auszuschalten, bevor Sie sie abnehmen oder neu installieren.

5. Die Installation sollte an einer gut belüfteten Stelle erfolgen.

6. Ziehen Sie bei einem Gewitter den Netzstecker. (Die Nichtbeachtung kann zu

Feuer oder einer Beschädigung des Geräts führen.) AB68-00431A SOC-222(P)-ger 2003.11.26 10:9 AM Page 2D

Über SOC-222(P) Inhalt

Die SOC-222(P) ist eine Kamera für nur SMO-210T(P). Sie enthält ein Mikrophon in sich und es ist einfach zu installieren. Inzwischen,die SOC-222(P) Kamera ist ein PIR (Passiv Infrarot) Typ, wie Infrarot Sensor geformt, die Ablehnung von der konventionellen Kamera zu mindern und es ist charakteristisch für die AUTO WEISS ABGLEICH Funktion und eine Mikrophon. Kapitel 1 Über SOC-222(P) 5 Kapitel 2 Vor der Installation 6 Vorsichtsmaßnahmen für Installation und Gebrauch 8 Anhang SOC-222(P) - Pinbelegung 13 SOC-222(P) Spezifikation 14 AB68-00431A SOC-222(P)-ger 2003.11.26 10:9 AM Page 4D

Vor der Installation Vorsichtsmaßnahmen bei der Installation ✔ Bevor Sie installieren, prüfen Sie über, ob die Installationsstelle 5mal härter (ca.1Kg) des ganzen Gewichts der Kamera tragen kann. ✔ Achten Sie darauf, daß das Kabel nicht irgendwo eingeklemmt oder seine Isolationsummantelung nicht abgezogen wird. (Die Nichtbeachtung kann zu Feuer oder einer Beschädigung des Geräts führen.) ✔ Vergewissern Sie sich, daß sich keine Personen im Installationsbereich, wo Gegenstände herunterfallen könnten, aufhalten. Verbringn Sie Wertgegenstände vor der Installation an einen sicheren Ort. ✔ Installieren Sie die SOC-222(P) einem kühlen Ort und nicht in direktem Sonnenlicht. Achten Sie darauf, die SOC-222(P) auch bei Betreib oder Lagerung nicht direktem Sonnenlicht auszusetzen. ✔ Sicherstellen, daß die SOC-222(P) und der Außen-adapter in einer Stelle ständig mit folgender Temperatur und der Feuchtigkeit verwendet werden. - Temperatur: -10°C ~ +50°C (14°F~122°F) - Luftfeuchtigkeit: kleiner 90%

ÜBERPRÜFUNG DES LIEFERUMFANGS

Überprüfen Sie der Lieferumfang bitte, ob alle Artikel (Kamera, Klammer, Zube- hörteile Box und Kabel) drin enthalten. ZUBEHÖRTEILE AB68-00431A SOC-222(P)-ger 2003.11.26 10:9 AM Page 69

1. Eine Einstellungsstelle 5mal härter des ganzen Produkt-gewichts (ca.5Kg)

tragen kann, wählen.

2. Installationsbeispiele der Kamera

! An der Wand @ An der Decke

3. Legen Sie die Basis-kamera an der Installationsstelle

(Wand, Decke) an, markieren Sie die Lochposition mit einem Bleistift, bohren Sie ein führungsloch (5mm Durchmesser und 35mm tief) für die Befestigung der Basis-kamera, und stecken Sie die mitgelieferten PLASTIKANKER (HUD5) zum Loch ein. WAND WAND DECKE

Installation der SOC-222(P) ✔ Wenn SOC-222(P) von den Elektronischewellen beeinflussen werden, verwenden Sie bitte der KERN-FERRIT, gerollt an der geeigneten Position des KABELS. ( Nur in SOC-222P gibt es KERN-FERRIT) KERN-FERRIT KABEL Vorsichtsmaßnahmen bei der Installation AB68-00431A SOC-222(P)-ger 2003.11.26 10:9 AM Page 811

8. Der HALTER-RÜCKEN bewegen, um die

Richtung zu kontrollieren.

9. Die Schraube, die Innenseite der

MONTAGE KLEMME KAMERA ist, im Uhrzeigersinn mit einem Kreuz-schrauben- zieher drehen, ein Bisschen zu befestigen.

10. Die SEITE SCHRAUBE-MASCHINE (BH M2.6) in dem KAMERA HAUPTKÖRP-

ER im Uhrzeigersinn drehen, zu lockern. Dann, es ein wenig heben und in die Pfeilrichtung schieben, die MONTAGE KISTE-VORDERSEITE und die KISTE- RÜCKEN sich trennen.

11. Die KAMERA zur RJ-45 WINDE in dem RÜCKENTEIL des

KAMERA-HAUPTKÖRPER montieren.

12. Das Bodenloch der MONTAGE KLEMME

KAMERA und der KISTE-RÜCKEN in der quadratischen Rille wie die Figur zeigt, einstecken, damit kann der KISTE- RÜCK- EN von dem HAKEN der MON TAGE KLEMME KAMERA abhängig sein.(Sich- erstellen, daß der KISTE-RÜCKEN beim Einstecken ein Bisschen gehoben wird). KASTEN- VORDERSEITE BH M2.6 KASTEN- RÜCKSEITE

4. Eine Rille am Boden der BASIS-KAMERA mit

einem Messer machen, damit das RJ-45 ANSCHLUßKABEL die Wand entlang ausgehen kann. (Ein von 6 verschiedenen Richtungspunkte mit der MINDESTDICKE von 0.5mm wählen.)

5. Mit der KAMERA anzuschließen, das

RJ-45 KABEL durch das Mittelloch der BASIS-KAMERA anschließen. Das ANSCHLUßKABEL zur Rille einstecken, damit die KAMERA die Wand entlang ausgehen können.

6. Für die Installation die MONTAGE KLEMME KAMERA in einem Loch an der

Wand oder an der Decke befestigen. Das Kamera-installaionsloch mit dem PLASTIKANKER eingesteckten Loch ausrichten und klopfen die MONTAGE SCHRAUBEN (TH M4x 30) mit 2 Punkte.

7. Die SCHRAUBE, die Innenseite der

MONTAGE KLEMME KAMERA ist, im Uhrzeigersinn mit einem Kreuz-schrauben- zieher drehen, ein Bisschen zu lockern. KAMERA-TRÄGER LOCH RJ-45 ANSCHLUßKABEL HALTER-RÜCKSEITE AB68-00431A SOC-222(P)-ger 2003.11.26 10:9 AM Page 1013

14. Die KISTE-VORDERSEITE entfernt von

dem KAMERA-HAUPTKÖRPER, nach unten montieren, wie die Figur zeigt. Die

SEITE SCHRAUBEN MASCHINE

(BH M2.6) im Uhrzeigersinn für die Anziehung, drehen. KASTEN- VORDERSEITE BH M2.6 KASTEN- RÜCKSEITE 12-1. Der KISTE-RÜCKEN im Uhrzeigersinn zu 90° drehen, und legen Sie die KAMERA wie in Nr. 12 gesehen, senkrecht instal lieren. 13.Die SCHRAUBEN KLOPFEN und festanziehen (BH M3). (Nr.12: b festanziehen, Nr.12.1 : a festanziehen)

SOC-222(P) Spezifikation PARAMETER BESCHREIBUNG

Produkt Typ PIR Typ Normal Kamera PIR Typ Normal Kamera Spannungsquelle DC12-18V VOM MONITOR DC12-18V VOM MONITOR Leistungsaufnahme Ca.

Fernsehnorm NTSC Standard Farbe Kamera PAL Standard Farbe Kamera Bildaufnehmer 1/4 inch IT Super HAD CCD 1/4 inch IT Super HAD CCD Effektive Pixel 510(H) x 492(V) 500(H) x 582(V) Abtastverfahren 525 Zeilen, 2:1 Zeilensprung 525 Zeilen, 2:1 Zeilensprung Zeilenfrequenz Horizontal : 15,734 Hz Horizontal : 15.625 Hz Vertikal : 60 Hz Vertical : 50Hz Synchronisationsverfahren INT INT Auflösung 330 Fernsehzeilen 330 Fernsehzeilen S/N Abstand Über 48dB Über 48dB Minimum Szenen Beleuchtung 2 Lux (F2.0 50IRE) 2 Lux (F2.0 50IRE) Farbe Temperatur ATW ATW Elektronischer Shutter ELC ELC Signalausgang Composite-Videoausgang:1.0 Vp-p Composite-Videoausgang:1.0 Vp-p 75Ohms/RJ45Winde 75Ohms/RJ45Winde Objektiv Brennweite : 3.8mm Brennweite : 3.8mm Öffnung (F): F2.0 Öffnung (F): F2.0 Temperatur beim Betrieb -10°C +50°C -10°C ~ +50°C Feuchtigkeit beim Betrieb ~90% ~90% Abmessungen 69.1(W) X 114.15(H) X 47.5(L) 69.1(W) X 114.15(H) X 47.5(L) Gewicht Ca. 150g Ca. 150g SOC-222(P) - Pinbelegung Volzen Nummer Spezifikation 1 DATA+ 2 VIDEO_AUS 3 GND 4 DATA- 5 AUDIO_AUS 6 VDD 7 GND_V 8 CH_SEL

(Nr. 12: Stram b . Nr. 12 1: Stram a .)
