BEDIENUNGSANLEITUNG HWS50A SAMSUNG

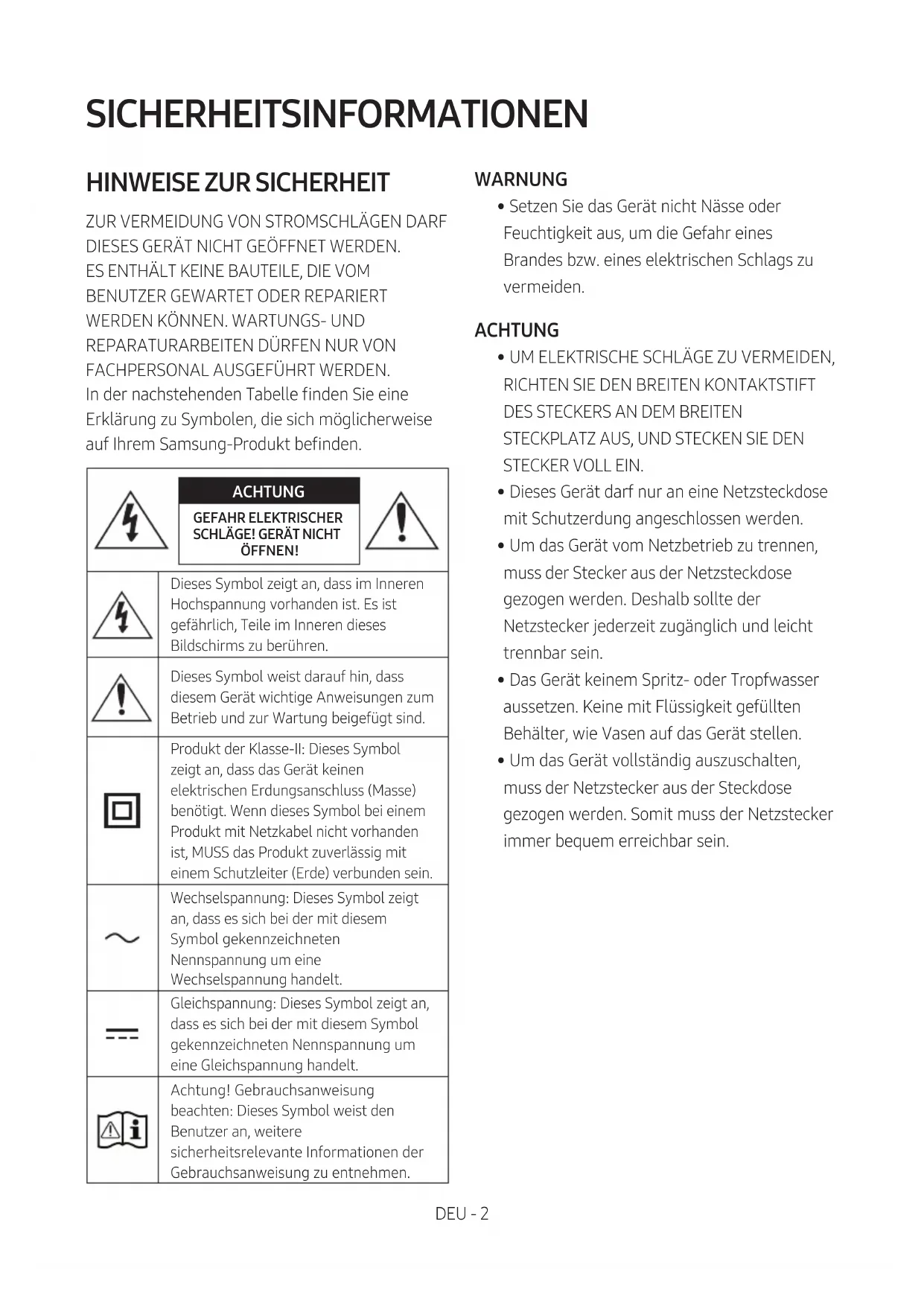

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle nden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt benden. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - 3 HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG : Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.DEU - 4 Reinigung des Gewebes Entfernen Sie jeden Schmutz oder Fleck auf der Produktoberäche sofort. Das Entfernen und Reinigen kann bei einigen Substanzen oder bei längerer Einwirkzeit weniger effektiv sein. ACHTUNG

• Verwenden Sie einen Staubsauger oder eine Klebefusselrolle, um Staub, Handabdrücke und Ähnliches zu entfernen. – Einige Reinigungsbürsten können je nach den darin enthaltenen Materialien das Produkt beschädigen. – Handtücher und Reinigungstücher können Fusseln oder Schmutz auf dem Produkt hinterlassen.

• Kratzen Sie den Schmutz nicht mit Nägeln oder sonstigen Werkzeugen ab. Das Gewebe könnte dadurch beschädigt werden.

• Um Öl- oder Flüssigkeitsecken zu entfernen, verwenden Sie ein sauberes, weißes, mit Wasser angefeuchtetes Tuch. Bleibt der Fleck bestehen, wischen Sie ihn mit einer Mischung aus Wasser und neutralem Reinigungsmittel (wie z. B. Geschirrspülseife) und einem Tuch ab. – Ein nicht neutrales Wasch- oder Reinigungsmittel kann zu Verfärbungen oder Gewebeschäden führen. – Verwenden Sie nach der Reinigung ein trockenes Tuch oder einen Föhn, um den Bereich zu trocknen. – Wenden Sie keine übermäßige Gewalt an, um Verfärbungen oder Beschädigungen des Gewebes zu vermeiden.DEU - 5 INHALT 01 Überprüfen der Komponenten 7 Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- 7 02 Produktübersicht 8 Oberes Bedienfeld der Soundbar ------------------------- 8 Unteres Bedienfeld der Soundbar ------------------------- 9 03 Verwendung der Fernbedienung 10 So verwenden Sie die Fernbedienung

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 16 04 Verbinden der Soundbar 17 Stromanschluss

Anschließen eines SWA-9100S-Geräts (separat erhältlich)

Anschließen eines SWA-W500-Geräts (separat erhältlich)

05 Verwendung einer Kabelverbindung mit dem Fernseher 22 Methode 1. Verbindung mit HDMI

Methode 2. Verbindung mit einem optischen Kabel

06 Verwendung einer drahtlosen Verbindung mit dem Fernseher 26 Verbindung per Bluetooth

26DEU - 6 07 Verbinden eines externen Geräts 28 Verbindung mit einem optischen Kabel

08 Verbinden eines USB speichergeräts 29 09 Verbinden eines Mobilgeräts 31 Verbindung per Bluetooth

Verwendung von Tap Sound

10 Installieren der Wandhalterung 37 Vorsichtsmaßnahmen bei der Installation

Komponenten der Wandhalterung

11 Installieren der Soundbar vor dem fernseher 39 12 Software-Update 40 Zurücksetzen

13 Fehlerbehebung 42 14 Licence 43 15 Bekanntmachung zu Open Source Lizenzen 44 16 Wichtige Hinweise zum Kundendienst 44 17 Spezikationen und Leitfaden 45 Technische daten

VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbar-Hauptgerät Soundbar-Fernbedienung / Batterien HDMI-Kabel Netzadapter (Soundbar) Stromkabel (Soundbar) x 2 (M4 x L10) x 2 x 2 Wandhalterungsführung Aufhängungsschraube Schraube Wandhalterung

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

• Um zusätzliche Komponenten oder optionale Kabel zu erwerben, wenden Sie sich an ein Servicezentrum oder den Kundendienst von Samsung.

• Weitere Informationen über die Wandhalterung nden Sie auf Seite 37.

• Design und technische Daten können sich ohne vorherige Ankündigung ändern.

• Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück.DEU - 8 02 PRODUKTÜBERSICHT Oberes Bedienfeld der Soundbar Bedienfeld auf der Oberseite Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite bendet.

LED- AnzeigeDie LED-Anzeige blinkt, leuchtet oder wechselt die Farbe, je nach dem aktuellem Modus oder Status der Soundbar. Die Farbe der LED-Anzeige und die Anzahl der Leuchten zeigen den aktiven Modus wie unten beschrieben an.

• Die mehrfarbige LED wechselt je nach Modus oder Status zu Weiß, Zyan, Grün, Rot, Gelb, Orange, Lila und Blau.

Strom Schaltet den Strom ein und aus. Lautstärke Stellt die Lautstärke ein. Quelle

• Drücken Sie die Taste (Quelle), um den Modus zu wechseln. Jedes Mal, wenn Sie den Modus ändern, leuchtet die LED weiß auf und erlischt dann. LED- AnzeigeWeiß Ein -> Aus Weiß Ein -> Aus Weiß Ein -> Aus Digital Audio In“ oder „TV ARC“ „Bluetooth“ „USB“DEU - 9

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.

• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.

• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher. Unteres Bedienfeld der Soundbar SERVICEDC 24VDIGITAL AUDIO IN (OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) SERVICEDC 24V

USB (5V 0.5A) Hier ein USB-Gerät anschließen, um Musikdateien auf dem USB-Gerät über die Soundbar wiederzugeben.

DC 24V (Stromversorgungseingang) Verbinden Sie den Netzadapter.

DIGITAL AUDIO IN (OPTICAL) Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes.

HDMI (ARC) An die HDMI (ARC)-Buchse an einem Fernseher anschließen.

• Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzteils von einer Steckdose trennen. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 10

03 VERWENDUNG DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung VOL WOOFERSOUNDBARSOUND MODE PAIR

Strom Schaltet die Soundbar ein und aus. LED- Anzeige Zyan blinkt 1x Ein Aus Rot blinkt 3x

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet: – Im Modus „Digital Audio In“ oder „TV ARC“ / “Bluetooth“ / „USB“, wenn es 20 Minuten lang kein Audiosignal gibt.

(Quelle) Drücken Sie hier, um eine quelle, die mit der Soundbar verbunden ist, auszuwählen.

(Stummschaltung) Drücken Sie die Taste (Stummschaltung), um den Strom stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten. LED- Anzeige Blinkt X wiederholtDEU - 11

SOUND MODE Sie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. LED- Anzeige Weiß blinkt 1x „Adaptive Sound“ „Music“ „DTS Virtual:X“ „Standard“ – Adaptive Sound Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung. – Music Bietet einen natürlicheren und raumfüllenderen Ton für Musikinhalte. – DTS Virtual:X Immersiver 3D-Ton von beliebigem Inhalt. – Standard Gibt den Originalton aus.

• Bluetooth Power Ein/Aus Mit dieser Funktion schaltet sich die Soundbar automatisch ein, wenn sie eine Verbindungsanfrage von einem zuvor verbundenen Fernseher oder Bluetooth-Gerät erhält. Diese Einstellung ist standardmäßig eingeschaltet. – Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten.

• DRC (Dynamic Range Control) Ein/Aus DRC-Funktion (Dynamic Range Control) auf Dolby Digital-Tracks anwenden. Halten Sie bei eingeschalteter Soundbar die Taste SOUND MODE länger als 5Sekunden gedrückt, um die DRC- Funktion (Dynamic Range Control) zu aktivieren bzw. zu deaktivieren. Bei aktivierter DRC-Funktion wird lauter Ton verringert. (Der Ton kann verzerrt sein.) Taste SOUND MODE LED-Anzeige VOL WOOFER SOUND MODE PAIR 5 Sec Zyan blinkt 1x Ein (Standard) Aus Rot blinkt 1x DRC Ein/Aus Umschalten Ein AusDEU - 12

Bluetooth PAIR Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Wenn Sie die Taste drücken, ändert sich die LED-Anzeige wie unten dargestellt.

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot

• Grün → Blau. LED- Anzeige Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x

p (Wiedergabe / Pause) Sie können die Musik auch durch Drücken der Taste im Modus „USB“ wiedergeben oder pausieren.

Oben/Unten/Links/Rechts Drücken Sie Oben/Unten/Links/Rechts auf der Taste, um Funktionen auszuwählen oder einzustellen.

• Wiederholen Zum Verwenden der Wiederholungsfunktion im „USB“-Modus drücken Sie die Oben-Taste.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.DEU - 13

(Soundsteuerung) Sie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. LED- Anzeige Weiß blinkt 1x „Treble“ „Bass“ „Sync“ „Centre Level“ – Um die Lautstärke der Höhen oder des Basses zu regeln, wählen Sie in den Sound-Einstellungen „Treble“, „Bass“, „Sync“, oder „Centre Level“. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen +6~+6 an. 7 Band EQ Drücken Sie die Taste (Soundsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „Standard“ eingestellt ist.) 7 Band EQ VOL WOOFER SOUND MODE PAIR 5 Sec Drücken und halten Sie die Taste

Soundsteuerung ) auf der Fernbedienung ca. 5 Sekunden lang gedrückt. Mit den Tasten Links/Rechts kann jede auf eine Einstellung zwischen -6 und +6 angepasst werden. „150Hz“ „150Hz“ „300Hz“ „600Hz“ „1.2kHz“ „2.5kHz“ „5kHz“ „10kHz“ – Um die Lautstärke der einzelnen Lautsprecher zu steuern, wählen Sie „Centre Level“ in den in Sound-Einstellungen und passen Sie dann die Lautstärke mit Hilfe der Tasten Oben/Unten zwischen +6~+6 an. – Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie „Sync“ in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die tonverzögerung auf 0~300 Millisekunden ein. (Nicht verfügbar im „USB“- oder „Bluetooth“-Modus.) – „Sync“ wird nur bei einigen Funktionen unterstützt.DEU - 14

SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Wenn ein Subwoofer verbunden ist, drücken Sie die Taste nach oder unten, um die Stufe des Tieftöners auf -12 oder auf -6 bis +6 einzustellen. Wenn ein Subwoofer getrennt ist, drücken Sie die Taste nach oder unten, um die Bassstufe auf -6 bis +6 einzustellen. Wenn Sie die Lautstärke des Tieftöners (Bass) auf Stufe 0 (Standard) einstellen möchten, drücken Sie die Taste (Falls eine Soundbar mit dem drahtlosen Subwoofer verbunden ist (separat erhältlich)).

LAUTSTÄRKE Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen. LED- Anzeige Weiß bewegt sich 1x nach rechts Lautstärke höher Weiß bewegt sich 1x nach links Lautstärke niedrigerDEU - 15 Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus Seite 16 Links Automatische TV-Verbindung Ein/Aus Seite 27 Oben ID SET Seite 19 (Soundsteuerung) 7 Band EQ Seite 13 SOUND MODE DRC Ein/Aus Seite 11 Bluetooth Power Ein/Aus Seite 11 PAIR Bluetooth-Mehrfachverbindung Ein/Aus Seite 34 Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi Effekt Eingang Ausgang Nur mit Soundbar Nur mit Subwoofer Mit Subwoofer und drahtlosem Rücklautsprecherkit Adaptive Sound

• Das drahtlose Rücklautsprecherkit und der Subwoofer von Samsung sind separat erhältlich. Zum Kauf eines Kits oder des Subwoofers kontaktieren Sie bitten den Verkäufer, bei dem Sie die Soundbar erworben haben.DEU - 16 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth- Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA TV-Fernbedienung Ein/Aus

1. Schalten Sie die Soundbar aus.

2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „Off-TV Remote“ (Standardmodus), „Samsung-TV Remote“, „All-TV Remote”. Der Status der LED-Anzeige ändert sich, wie nachfolgend gezeigt, bei jedem Wechseln des Modus. Fernbedienungstaste LED-Anzeige Status SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Off-TV Remote“ (Standardmodus) Rot blinkt 1x Die TV-Fernbedienung deaktivieren. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Samsung-TV Remote“ Zyan blinkt 1x Die IR-Fernbedienung eines Samsung-TVs aktivieren. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „All-TV Remote“ Blau blinkt 1x Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 17

04 VERBINDEN DER SOUNDBAR

Stromanschluss Verwenden Sie die Stromkomponenten, um die Soundbar in der folgenden Reihenfolge an das Stromnetz anzuschließen:

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

1. Schließen Sie das Netzkabel zuerst an den AC/DC-Adapter an.

Schließen Sie den AC/DC-Adapter (mit dem Netzkabel) an die Soundbar an.

2. Schließen Sie das Stromkabel an eine Steckdose an.

• Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.

• Achten Sie darauf, dass der Netzadapter ach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.DEU - 18 Anschließen eines SWA-9100S-Geräts (separat erhältlich) Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das Drahtlose Rücklautsprecherkit (SWA-9100S, separat erhältlich) von Samsung an Ihre Soundbar anschließen.

1. Verbinden Sie das drahtlose Empfangsmodul an 2 Surround-Lautsprecher.

– Schließen Sie beim Anschließen des Lautsprecherkabels das Kernkabel am Lautsprecher an. SURROUND-RIGHTSURROUND-RIGHT – Die Lautsprecherkabel sind farbcodiert. SURROUND-LEFTID SET

2. Überprüfen Sie den Standby-Status des drahtlosen Empfangsmoduls, nachdem es an eine

Steckdose angeschlossen worden ist.

• Die LINK LED-Anzeige (blaue LED-Lampe) auf dem drahtlosen Empfängermodul blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Rücklautsprecherkits mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED- Verbindungsanzeige LINK auf dem drahtlosen Rücklautsprecherkit blinkt (blau). Weitere Informationen zur LED nden Sie im Benutzerhandbuch des SWA-9100S. ID SET

Drücken Sie die Taste Oben auf der Fernbedienung 5 Sekunden lang.

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau. Fernbedienungstaste LED-Anzeige SOUNDMODE PAIR 5 Sec Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x ACHTUNG

• Wenn die Soundbar Musik abspielt, während sie mit der SWA-9100S eine Verbindung herstellt, hören Sie möglicherweise ein Stottern aus dem Woofer, während die Verbindung hergestellt wird.

4. Prüfen Sie, ob die LINK-LED blau leuchtet (Verbindung hergestellt).

STANDBY LINK STANDBY LINK Leuchtet blau Die LINK-LED-Anzeige blinkt nicht länger, sondern leuchtet blau, wenn zwischen der Soundbar und dem drahtlosen Empfangsmodul eine Verbindung besteht.

5. Wenn das SWA-9100S-Gerät nicht verbunden wird, wiederholen Sie die Schritte 2 bis 4.DEU - 20

Anschließen eines SWA-W500-Geräts (separat erhältlich)

1. Schalten Sie die Soundbar aus, indem Sie die Taste (Strom) auf der Fernbedienung drücken.

VOL WOOFER SOUNDBAR SOUNDMODE PAIR Rot blinkt 3x

2. Stecken Sie den drahtlosen Subwoofer ein und überprüfen Sie dann seinen Standby-Status.

• Stecken Sie das Netzkabel des drahtlosen Subwoofers in eine Steckdose und in den drahtlosen Subwoofer, um den drahtlosen Subwoofer einzuschalten. Die LED-Verbindungsanzeige LINK (blaues LED) auf dem drahtlosen Subwoofer blinkt. Wenn die LED nicht blinkt, halten Sie die Taste ID SET auf der Rückseite des drahtlosen Subwoofers mit einer Stiftspitze 5 bis 6 Sekunden lang gedrückt, bis die LED-Anzeige LINK blinkt (blau). Weitere Informationen über LED nden Sie im Handbuch des SWA-W500. Rückseite des drahtlosen Subwoofers

Vorderseite des drahtlosen Subwoofers

• Die Haupteinheit ist schwer. Seien Sie vorsichtig, damit Sie sich Ihre Finger bei Drücken der Taste ID SET oder beim Anschließen des Netzkabels an die Rückseite des Geräts nicht einklemmen.

• Das obere Teil des Subwoofers ist kratzempndlich. Gehen Sie damit sorgfältig um. Lautsprechereinheit Unterseite des drahtlosen Subwoofers

• Drücken oder stoßen Sie die Lautsprechereinheit auf der Unterseite des Gehäuses nicht. Sie könnten den Lautsprecher verformen oder beschädigen.DEU - 21

Drücken Sie die Taste Oben auf der Fernbedienung 5 Sekunden lang.

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau. Fernbedienungstaste LED-Anzeige SOUND MODE PAIR 5 Sec Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x

4. Prüfen Sie, ob die LINK-LED dauerhaft blau leuchtet (Verbindung abgeschlossen).

Vorderseite des drahtlosen Subwoofers Hört auf zu blinken. Leuchtet blau. Die LED-Verbindungsanzeige LINK hört auf zu blinken und leuchtet dauerhaft blau, wenn eine Verbindung zwischen der Soundbar und dem drahtlosen Subwoofer hergestellt ist.

5. Wenn das SWA-W500-Gerät nicht verbunden wird, wiederholen Sie die Schritte 2 bis 4.

HINWEISE – Schließen Sie das Netzkabel dieses Produkts oder Ihres Fernsehers nicht an eine Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind. – Stellen Sie vor dem Umstellen oder Installieren dieses Produkts sicher, dass der Strom abgeschaltet ist, und ziehen Sie das Netzkabel. – Die maximale Übertragungsentfernung des drahtlosen Signals der Haupteinheit beträgt ca. 10 m, kann jedoch in Abhängigkeit Ihrer Betriebsumgebung unterschiedlich sein. Wenn sich eine Stahlbeton- oder Metallwand zwischen der Haupteinheit und dem drahtlosen Subwoofer bendet, funktioniert die Anlage möglicherweise gar nicht, weil das drahtlose Signal Metall nicht durchdringen kann. VORSICHTSMASSNAHMEN – Es sind Antennen für den drahtlosen Empfang in den drahtlosen Subwoofer eingebaut. Halten Sie die Einheiten fern von Wasser und Feuchtigkeit. – Für eine optimale Wiedergabeleistung stellen Sie sicher, dass der Bereich um den drahtlosen Subwoofer und das Drahtlosempfängermodul (separat erhältlich) frei von Behinderungen ist.DEU - 22

05 VERWENDUNG EINER KABELVERBINDUNG

Methode 1. Verbindung mit HDMI ACHTUNG

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.

• Es wird ein High-Speed HDMI Cable with Ethernet empfohlen. Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt HDMI IN (ARC)

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Mit dem HDMI IN (ARC)-Anschluss Ihres Fernsehgeräts verbinden.HDMI-KabelUnterseite der SoundbarVerbinden mit dem HDMI (ARC)-Anschluss am Soundbar-Hauptgerät.Oberseite der Soundbar LED- AnzeigeWeiß Ein -> Aus„TV ARC“

1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie

in der Abbildung gezeigt an.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.DEU - 23

• Wenn der TV-Ton nicht zu hören ist, drücken Sie den oberen Steuerungsbereich auf der der Soundbar oder die Taste (Quelle) auf der Fernbedienung, um den „Digital Audio In“-Modus auszuwählen.

• Wird kein Ton ausgegeben, prüfen Sie die HDMI-Kabelverbindung erneut.

• Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern. HINWEISE

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstützt, über ein HDMI- Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.

• Wir empfehlen Ihnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI- Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Format des digitalen Audioausgangs“ an Ihrem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.)DEU - 24 Methode 2. Verbindung mit einem optischen Kabel Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen. LED- Anzeige Weiß Ein -> Aus „Digital Audio In“ DC 24V SERVICE

(OPTICAL) OPTICAL OUT Unterseite der Soundbar Optisches Kabel (nicht mitgeliefert) Oberseite der Soundbar

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN

(OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung

und wählen Sie dann den „Digital Audio In“-Modus aus.

4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.DEU - 25

Verwenden der Q-Symphony-Funktion Bei der Q-Symphony wird die Soundbar mit einem Samsung Fernsehgerät synchronisiert, um Ton aus zwei Geräten für einen optimalen Surround-Effekt zu erzielen. Wenn die Soundbar verbunden ist, erscheint das Menü „TV+Soundbar“ unter dem Tonausgabe-Menü des Fernsehgeräts. Wählen Sie das entsprechende Menü aus. LED- Anzeige Weiß Ein -> Aus „Digital Audio In“ Menü des Fernsehgeräts ODER Optisches Kabel (nicht mitgeliefert) HDMI-Kabel

• Beispiel für Menü des Fernsehgeräts: TV + [AV] Soundbar Serienbezeichnung [HDMI] HINWEISE

• Kann entsprechend des von dem Fernsehgerät unterstützten Codecs betrieben werden.

• Diese Funktion wird nur unterstützt, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) verbunden ist.

• Diese Funktion ist bei Samsung Fernsehgeräten verfügbar, die ab 2020 veröffentlicht wurden, sowie bei einigen Soundbar-Modellen.DEU - 26

06 VERWENDUNG EINER DRAHTLOSEN

VERBINDUNG MIT DEM FERNSEHER

Verbindung per Bluetooth Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.

• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezikation Ihres Fernsehgeräts. Die erste Verbindung

1. Drücken Sie die Taste PAIR auf der Fernbedienung der Soundbar oder drücken Sie die Taste

(Quelle) auf dem oberen Steuerungsbereich der Soundbar, um den „Bluetooth“-Modus auszuwählen. Bluetooth-Kopplungstaste LED-Anzeige SOUND MODE PAIR ODER Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x Im „Bluetooth“-Modus 5 Sec

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau. „Ready to connect via Bluetooth.“

2. Bluetooth-Modus am Samsung-TV auswählen.

(z.B. Home ( ) Einstellung ( ) Ton Tonausgabe Bluetooth-Lautsprecherliste [AV] Samsung Soundbar S5A-Series (Bluetooth))

3. Wählen Sie „[AV] Samsung Soundbar S5A-Series“ aus der Liste auf dem Fernsehbildschirm aus.

Eine verfügbare Soundbar wird mit „Muss gekoppelt werden“ oder „Gekoppelt“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

4. Sie können jetzt den Ton des Samsung-TV über die Soundbar hören.

• Wenn es ein Verbindungsprotokoll zwischen der Soundbar und dem Samsung-Fernseher gibt, wird die Soundbar automatisch verbunden, indem ihr Modus zu „Bluetooth“ gewechselt wird.DEU - 27 Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung-TV eine vorhandene Soundbar (z.B. [AV] Samsung Soundbar S5A-Series) haben, löschen Sie diese.

• Wiederholen Sie dann die Schritte 1 bis 3. Trennen der Soundbar vom Samsung-TV Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

• Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.) Automatische TV-Verbindung Ein/Aus Um die automatische Bluetooth-Verbindung zwischen der Soundbar und dem Fernsehgerät aufzuheben, drücken Sie die Taste Links an der Fernbedienung für 5 Sekunden, wenn sich die Soundbar im Status „Bluetooth Ready“ bendet. (Einschalten → Ausschalten) Taste „Links“ LED-Anzeige 5 Sec Zyan blinkt 1x Ein (Standard) Aus Rot blinkt 1x Bluetooth Ready Umschalten Ein Aus Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 20 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: – Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. – Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 28

07 VERBINDEN EINES EXTERNEN GERÄTS

Verbindung mit einem optischen Kabel LED- Anzeige Weiß Ein -> Aus „Digital Audio In“ DC 24V SERVICE

OPTICAL OUT Unterseite der Soundbar Optisches Kabel (nicht mitgeliefert) Oberseite der Soundbar BD / DVD-Player / Settop- Box / Spielekonsole

1. Schalten Sie das externe Gerät und die Soundbar aus und verbinden Sie den Anschluss DIGITAL

AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am externen Gerät mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.

2. Schalten Sie die Soundbar und das externe Gerät ein.

3. Wählen Sie den „Digital Audio In“-Modus aus, indem Sie die Taste (Quelle) auf dem Bedienfeld

der Oberseite oder auf der Fernbedienung drücken.

4. Der Ton des externen Geräts wird über die Soundbar ausgegeben.DEU - 29

08 VERBINDEN EINES USB SPEICHERGERÄTS

Sie können Musikdateien, die sich auf Speichergeräten benden, über die Soundbar wiedergeben.

(OPTICAL) USB (5V 0.5A) DC 24V Micro-USB-auf-USB- Adapterkabel (nicht im Lieferumfang enthalten) LED- Anzeige Weiß Ein -> Aus „USB“

1. Schließen Sie die Soundbar mithilfe des USB-Adapterkabels oben mit dem USB-Stick an.

• Das Micro-USB-auf-USB-Adapterkabel ist separat erhältlich. Wenden Sie sich hierzu an ein Servicezentrum oder den Kundendienst von Samsung.

2. Drücken Sie die Taste (Quelle) auf dem oberen Steuerungsbereich oder auf der Fernbedienung

und wählen Sie dann den „USB“-Modus aus.

3. Musikdateien vom Speichergerät über die Soundbar wiedergeben.

• Die Soundbar wird automatisch ausgeschaltet (Auto Power Down), wenn länger als 20 Minuten kein USB-Gerät angeschlossen wurde.DEU - 30 Kompatibilitätsliste Verlängerung Codec Samplingrate Bitrate *.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80 ~ 320kbps MPEG 1 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2 Layer3 16kHz ~ 48kHz 80 ~ 320kbps MPEG 2.5 Layer3 16kHz ~ 48kHz 80 ~ 320kbps *.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56 ~ 128kbps Wave_Format_MSAudio2 16kHz ~ 48kHz 56 ~ 128kbps *.aac AAC 16kHz ~ 96kHz 48 ~ 320kbps A AC-LC 16kHz ~ 96kHz 128 ~ 192kbps 5.1-Kanal 320kbps HE-AAC 24kHz ~ 96kHz 48 ~ 64kbps 5.1-Kanal 160kbps *.wav - 16kHz ~ 48kHz Bis zu 3000kbps *.ac FLAC 32kHz ~ 192kHz 162 ~ 8100kbps *.aiff AIFF 32kHz ~ 192kHz 1024 ~ 9216kbps *.ogg OGG 1.1.0 16kHz ~ 48kHz 50 ~ 500kbps

• Sind zu viele Ordner (ungefähr 200) und Dateien (ungefähr 2000) auf dem USB-Gerät gespeichert, kann es einige Zeit dauern, bis die Soundbar auf die Dateien zugreifen und diese abspielen kann.DEU - 31

09 VERBINDEN EINES MOBILGERÄTS

Verbindung per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein. Die erste Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m bendet.

1. Drücken Sie die Taste PAIR auf der Fernbedienung der Soundbar oder drücken Sie die Taste

(Quelle) auf dem oberen Steuerungsbereich der Soundbar, um den „Bluetooth“-Modus auszuwählen. Bluetooth-Kopplungstaste LED-Anzeige SOUND MODE PAIR ODER Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x Im „Bluetooth“-Modus 5 Sec

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau. „Ready to connect via Bluetooth.“

2. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „[AV] Samsung Soundbar S5A-Series“.

3. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern auf dem Mobilgerät eine vorhandene Soundbar (z.B. „[AV] Samsung Soundbar S5A-Series“) haben, löschen Sie diese.

• Wiederholen Sie die Schritte 1 und 2. MobilgerätDEU - 32 Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 20 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: – Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. – Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).

• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.

• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.

• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.

• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite benden.

• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen: – Wenn der Körper in Kontakt mit dem Signal-Sender/Empfänger am Bluetooth-Gerät oder an der Soundbar ist – In Ecken oder wenn sich in der Nähe ein Hindernis wie eine Wand oder eine Trennwand bendet, an dem elektrische Änderungen auftreten können. – Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte. – Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich benden.

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.DEU - 33 Bluetooth Power Ein/Aus Wenn die Funktion das Gerät über Bluetooth Power Ein aktiviert und der Soundbar ausgeschaltet ist und ein Bluetooth-Gerät, mit dem bereits zuvor eine Verbindung mit dem Soundbar hergestellt wurde, versucht, eine Verbindung mit dem Soundbar herzustellen, schaltet sich der Soundbar automatisch ein.

1. Halten Sie die Taste SOUND MODE mindestens 5 Sekunden gedrückt, während die Soundbar

2. Die mehrfarbige LED-Anzeige auf der Soundbar blinkt in der Farbe „Zyan“.

Taste SOUND MODE LED-Anzeige VOL WOOFER SOUND MODE PAIR 5 Sec Zyan blinkt 1x Ein (Standard) Aus Rot blinkt 1x Bluetooth Power Ein/Aus Umschalten Ein Aus Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die Taste (Quelle) auf dem Bedienfeld der Oberseite oder auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“.DEU - 34 Bluetooth-Mehrfachverbindung Die Soundbar kann mit 2 Bluetooth-Geräten gleichzeitig verbunden werden. Bluetooth-Gerät A Bluetooth-Gerät B Automatische TV-Verbindung Ein/Aus

1. Halten Sie die Taste PAIR mindestens 5 Sekunden gedrückt, während die Soundbar ausgeschaltet ist.

2. Die mehrfarbige LED-Anzeige auf der Soundbar blinkt in der Farbe „Zyan“.

Bluetooth-Kopplungstaste LED-Anzeige Im Standby-Modus SOUND MODE PAIR 5 Sec Zyan blinkt 1x Mehrfachverbindung Ein (Standard) Mehrfachverbindung Aus Rot blinkt 1x

3. Verbinden Sie die Soundbar mit bis zu zwei Bluetooth-Geräten. (Weitere Informationen nden Sie

4. Spielen Sie Musik von einem der angeschlossenen Bluetooth-Geräte ab, während zwei Geräte

5. Wird bei Wiedergabe auf Gerät „A“ Musik von Bluetooth-Gerät „B“ wiedergegeben, startet die

Musikwiedergabe auf Gerät „B“ und wird auf Gerät „A“ automatisch beendet/angehalten.

6. In früheren Versionen als AVRCP V1.4 kann die Schaltzeit des Gerätes, das Musik abspielt,

verzögert sein. Bluetooth-Mehrfachkopplung So koppeln Sie mehrere Geräte mit der Soundbar

1. Schalten Sie die Soundbar ein.

2. Drücken und halten Sie nur im „Bluetooth“-Modus bei einer beliebigen Quelle die Taste

(Quelle) auf der Oberseite der Soundbar länger als 5 Sekunden gedrückt, um die Soundbar in den Modus „Bluetooth Pairing“ zu versetzen, schalten Sie dann auf der Seite des Bluetooth- Gerätes Bluetooth ein und wählen Sie die Soundbar in der Liste der verfügbaren Geräte. Die Soundbar wird automatisch mit dem Bluetooth-Gerät verbunden.

3. Mit der gleichen Methode kann ein 2. Bluetooth-Gerät gekoppelt und mit der Soundbar verbunden

werden. Falls Sie versuchen, ein 3. Gerät zu verbinden, wird ein verbundenes Gerät, das keinen Ton wiedergibt, seine Bluetooth-Verbindung verlieren, jedoch weiterhin mit der Soundbar gekoppelt sein.

4. Mit der gleichen Methode können Sie bis zu 8 Bluetooth-Geräte koppeln, aber nur die letzten 2

bleiben gleichzeitig mit der Soundbar verbunden.DEU - 35 HINWEISE

• Verbinden Sie die Soundbar mit bis zu zwei Bluetooth-Geräten.

• Spielen Sie Musik von einem der angeschlossenen Bluetooth-Geräte ab, während zwei Geräte verbunden sind.

• Wird bei Wiedergabe auf Bluetooth-Gerät „B“ Musik von Gerät „A“ wiedergegeben, startet die Musikwiedergabe auf Gerät „B“ und wird auf Gerät „A“ automatisch beendet/angehalten.

• In früheren Versionen als AVRCP V1.4 kann die Schaltzeit des Gerätes, das Musik abspielt, verzögert sein.

• Das Gerät kann bei einigen Geräten durch eine Benachrichtigung oder Alarm gewechselt werden.

• Einige Geräte unterstützen keine Bluetooth-Mehrfachverbindung.

• Der „Bluetooth Pairing“-Modus wird beendet, wenn innerhalb von 3 Minuten kein Gerät gekoppelt wird.

• Ein Gerätewechsel kann bei einigen Apps bis zu 7 Sekunden dauern.

• Falls Sie versuchen ein 3. Bluetooth-Gerät zu verbinden, werden die Geräte A oder B getrennt. (Ein Gerät, von dem derzeit keine Wiedergabe erfolgt, wird getrennt.)

• Es können nur 1 Samsung TV oder 2 Bluetooth-Geräte gleichzeitig mit der Soundbar verbunden werden.

• Die Soundbar wird von Bluetooth-Geräten getrennt, wenn sie eine Verbindungsanforderung von einem Samsung TV erhält.DEU - 36 Verwendung von Tap Sound Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um Ton vom Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.

• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel. Mobilgerät SmartThings-App Oberseite der Soundbar

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

• Details zum Aktivieren der Funktion nden Sie nachfolgend unter „Die Tap Sound-Funktion aktivieren“.

2. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Jetzt starten“ in dem angezeigten

Nachrichtenfenster. Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

3. Geben Sie Ton vom Mobilgerät über die Soundbar wieder.

• Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

• Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.

• Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.

• Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt. Die Tap Sound-Funktion aktivieren Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.

2. Wählen Sie ( → ) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt

3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die

Nähe der Soundbar bewegt wird. HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus bendet, funktioniert die Tap Sound-Funktion nicht.

• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte benden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.DEU - 37 10 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen bei der Installation

• Die Installation darf nur an einer vertikalen Wand erfolgen.

• Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.

• Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art Ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.

• Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten. – Durchmesser: M5 – Länge: 35 mm oder länger werden empfohlen.

• Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten der Wandhalterung Wandhalterungsführung x 2 (M4 x L10) x 2 Aufhängungsschraube Schraube x 2 Wandhalterung

1. Platzieren Sie die Wandhalterungsführung

• Die Wandhalterungsführung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 38

2. Richten Sie die Mittellinie der

Wandhalterungsführung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Wandhalterungsführung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie

3. Markieren Sie die Positionen der Löcher mit

einem Stift und entfernen Sie die Wandhalterungsführung.

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht im

Lieferumfang enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Installieren Sie 2 Wandhalterungen mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 39

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterungen sicher auf den Aufhängungsschrauben ruhen.

• Setzen Sie die Aufhängungsschrauben in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschrauben ruhen. 11 INSTALLIEREN DER SOUNDBAR VOR DEM FERNSEHER 3 cm oder mehr Positionieren Sie die Mitte der Soundbar in der Mitte des Fernsehers wie in der Abbildung dargestellt. Stellen Sie die Soundbar mindestens 3 cm vom Fernseher entfernt auf. HINWEISE

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.

• Ein unzureichender Abstand von dem Fernsehgerät könnte Probleme bei der Akustik verursachen.DEU - 40 12 SOFTWARE- UPDATE Wichtig: Behalten Sie nach dem Upgrade die ursprünglichen Einstellungen bei.

(OPTICAL) USB (5V 0.5A) DC 24V Micro-USB-auf-USB- Adapterkabel (nicht im Lieferumfang enthalten) Unterseite der Soundbar

1. Verbinden Sie einen USB-Speicherstick mit

dem USB-Anschluss Ihres Computers. Wichtig: Vergewissern Sie sich, dass keine Musikdateien auf dem USB-Speicherstick- Laufwerk vorhanden sind. Dies kann zu einem Fehlschlagen des Firmware-Updates führen.

2. Wechseln Sie zu (samsung.com)

wählen Sie Modell eingeben aus und geben Sie das Modell Ihrer Soundbar ein. Wählen Sie die Handbücher und Downloads aus und landen Sie die neueste Software-Datei herunter.

3. Speichern Sie die heruntergeladene

Software auf dem USB-Speicherstick und wählen Sie „Hier extrahieren“ aus, um den Ordner zu entpacken.

4. Schalten Sie die Soundbar ein und schließen

Sie den USB-Speichersick mit dem Software- Update am weiblichen Anschluss eines Mikro-USB-Adapterkabels an. Schließen Sie das Kabel am USB-Anschluss der Soundbar an.

5. Schließen Sie das USB-Kabel an der Soundbar an

und wechseln zur USB-Quelle. Die Software wird automatisch aktualisiert und das Update wird innerhalb von 2 Minuten abgeschlossen. Während des Update-Vorgangs beginnen die 5 LEDs in einer Schleife zu blinken und leuchten dann hellweiß. Danach blinken die 5 LEDs wieder in einer Schleife. Wenn das Update abgeschlossen ist, blinkt die cyanfarbige Anzeige 3-mal und die Soundbar wird automatisch neu gestartet. LED- Anzeige Weiß bewegt sich 1-mal von links nach rechts und von rechts nach links „Start the software update.“ 5 LEDs zeigen Weiß an Weiß bewegt sich 1-mal von links nach rechts und von rechts nach links Zyan blinkt 3x Software-Update-Ende „The software update is complete.“ Rot blinkt 3x Software-Update-Fehler „The software update failed.“DEU - 41

• Dieses Produkt verfügt über eine DUAL- BOOT-Funktion. Wenn die Firmware nicht aktualisiert werden kann, können Sie sie erneut aktualisieren. Falls keine LED-Blinkfolge angezeigt wird

1. Schalten Sie die Soundbar aus, trennen Sie

das Speichergerät mit den Update-Dateien und verbinden Sie es anschließend erneut mit dem USB-Anschluss der Soundbar.

2. Ziehen Sie das Stromkabel der Soundbar ab,

schließen Sie es erneut an und schalten Sie dann die Soundbar ein. HINWEISE

• Das Aktualisieren der Firmware funktioniert gegebenenfalls nicht richtig, wenn von der Soundbar unterstützte Audiodateien auf dem Speichergerät gespeichert sind.

• Unterbrechen Sie während des Aktualisierungsprozesses nicht die Stromversorgung und entfernen Sie nicht den USB-Speicher. Wenn die Aktualisierung der Firmware abgeschlossen ist, wird das Hauptgerät automatisch ausgeschaltet.

• Behalten Sie nach dem Upgrade die ursprünglichen Einstellungen bei. (einschließlich Lautstärke, Tonfeld usw.) – Wenn das Firmware-Update abgeschlossen ist, wird die Soundbar automatisch eingeschaltet und die Sprachbenutzeroberäche wird wiedergegeben. Wenn das Software- Update fehlschlägt, prüfen Sie, ob der USB-Speicher defekt ist.

• Benutzer von Mac OS sollten als USB-Format MS-DOS (FAT) verwenden.

• Abhängig vom Hersteller des Speichergeräts ist eine Aktualisierung über USB gegebenenfalls nicht verfügbar. Zurücksetzen 5 Sec Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. Die LED- Anzeige ändert sich wie folgt dargestellt und dann wird die Soundbar zurückgesetzt. LED- Anzeige Weiß bewegt sich von links nach rechts und von rechts nach links

• Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.DEU - 42 13 FEHLERBEHEBUNG Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren. Die Soundbar lässt sich nicht einschalten. ; Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Die Soundbar funktioniert unregelmäßig. ; Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein. ; Entfernen Sie das Netzkabel vom externen Gerät und versuchen Sie es erneut. ; Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 10.) Falls die Fernbedienung nicht funktioniert. ; Zeigen Sie mit der Fernbedienung direkt auf die Soundbar. ; Ersetzen Sie die Batterien durch neue. Die Soundbar gibt keinen Ton aus. ; Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an. ; Wenn ein externes Gerät (STB, Bluetooth- Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. ; Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Soundbar wählen) ; Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an. ; Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 41.) Falls das Fernsehgerät nicht per HDMI (ARC) verbunden ist. ; Prüfen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Siehe Seiteh 22.) ; Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt. ; HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung- TV: Home ( ) → Einstellung ( ) → Allgemein → Externe Geräteverwaltung → Anynet+ (HDMI-CEC) EIN) Die Soundbar lässt sich nicht über Bluetooth verbinden. ; Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zur Bluetooth- Kopplung. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Quelle) am Gehäuse mindestens 5 Sekunden lang.) ; Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln. ; Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth- Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste) ; Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 41.)DEU - 43 Bei einer Bluetooth-Verbindung verschwindet der Ton. ; Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran. ; Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. Die Bluetooth-Mehrfachverbindung funktioniert nicht. ; Wenn der TV mit der Soundbar verbunden ist, wird möglicherweise keine Bluetooth- Mehrfachverbindung betrieben. Trennen Sie die Soundbar vom TV und versuchen Sie es erneut. ; Überprüfen Sie, ob die Einstellung für Bluetooth-Mehrfachverbindung aktiviert ist. (Informationen dazu nden Sie im Abschnitt „Die Soundbar lässt sich nicht über Bluetooth verbinden.“.) ; Trennen Sie das aktuell wiedergebende Gerät, koppeln Sie es mit dem Gerät, das Sie verbinden möchten, und verbinden Sie das vorherige Gerät erneut. ; Wenn der Ton auch nach einer korrekten Verbindung nicht gehört werden kann, schlagen Sie im Abschnitt „Bei einer Bluetooth-Verbindung verschwindet der Ton.“ nach. Die Soundbar schaltet sich nicht automatisch mit dem TV ein. ; Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus. 14 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.DEU - 44 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 15 BEKANNTMACHUNG

LIZENZEN Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source (http://opensource.samsung.com) 16 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 45

17 SPEZIFIKATIONEN UND LEITFADEN

Technische daten Modellname HW-S50A

Gewicht 2,7 kg Abmessungen (B × H × T) 764,0 x 68,0 x 125,0 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung (30W x 2) + (30W x 2) + 20W Unterstützte Wiedergabeformate DTS, Dolby® Digital (DTS Virtual Surround wird im DTS-Format wiedergegeben.) PCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS, DTS Virtual:X AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS Die Übertragungsleistung beträgt 9dBm. Gesamtstromverbrauch im Bereitschaftszustand (W) 0,5W Bluetooth Anschlussdeaktivierungsmethode Halten Sie die Taste SOUND MODE für mindestens 5 Sekunden gedrückt, um die Bluetooth Power-Funktion auszuschalten. HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen.DEU - 46 Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
