NÁVOD K OBSLUZE HWS50A SAMSUNG

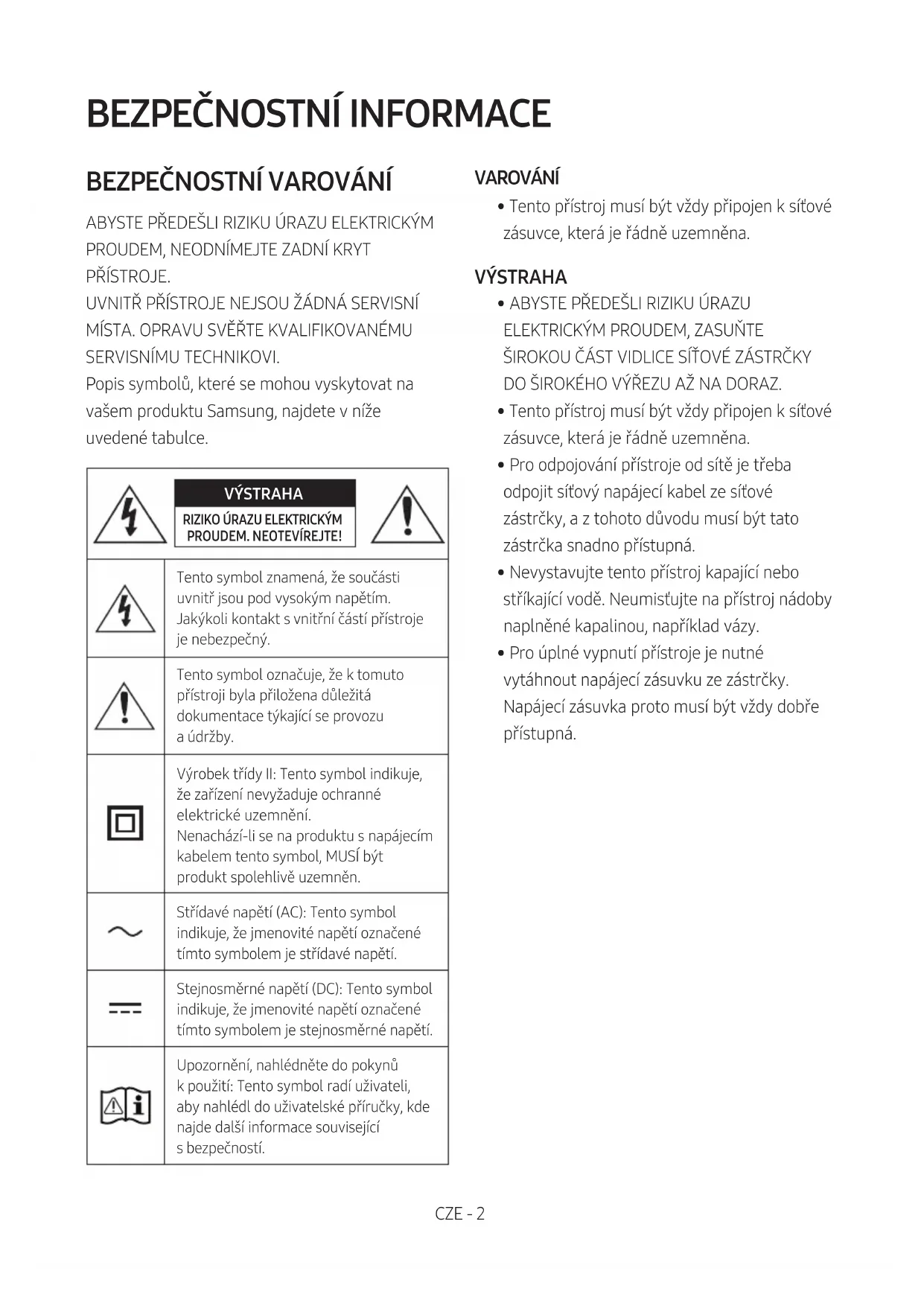

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - 3 BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem

domě odpovídá požadavkům napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. VÝSTRAHA: V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.CZE - 4 Čištění tkaniny Odstraňte neprodleně z povrchu produktu veškeré nečistoty nebo skvrny. Odstraňování a čištění může být méně účinné v případě některých látek nebo po delší době. VÝSTRAHA

• Pro odstranění prachu, otisků prstů a obdobných nečistot použijte vysavač nebo lepicí váleček. – Některé čisticí kartáče mohou produkt poškodit díky materiálům, které obsahují. – Utěrky a čisticí textilie mohou na produktu zanechávat vlákna nebo nečistoty.

• Pro odstranění nečistot nepoužívejte nehet ani jiné nástroje. Může dojít k poškození tkaniny.

• Chcete-li odstranit skvrny od oleje nebo kapaliny, použijte čistou bílou utěrku navlhčenou vodou. Pokud skvrna zůstane, otřete ji roztokem neutrálního čisticího prostředku (například na mytí nádobí) ve vodě a utěrkou. – Čisticí prostředek nebo přípravek, který není neutrální, může způsobit změnu zabarvení nebo poškození tkaniny. – Po očištění místo osušte suchou utěrkou nebo vysoušečem na vlasy. – Abyste zabránili změně barvy nebo poškození tkaniny, nepoužívejte nadměrnou sílu.CZE - 5 OBSAH 01 Kontrola komponent 7 Vložení baterií před používáním dálkového ovladače (2baterie AA) ------------------------- 7 02 Přehled produktu 8 Horní panel zařízení Soundbar ------------------------- 8 Dolní panel zařízení Soundbar ------------------------- 9 03 Používání dálkového ovladače 10 Jak používat dálkový ovladač

Používání skrytých tlačítek (tlačítka s více funkcemi)

Výstupní specikace pro různé režimy zvukových efektů

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru ------------------------- 16 04 Připojení zařízení Soundbar 17 Zapojení do elektřiny

Připojení sady SWA-9100S (prodává se samostatně)

Připojení sady SWA-W500 (prodává se samostatně)

05 Používání kabelového připojení ktelevizoru 22 Metoda č.1. Připojení pomocí HDMI

Metoda č.2. Připojení pomocí optického kabelu

06 Používání bezdrátového připojení ktelevizoru 26 Připojení přes Bluetooth

26CZE - 6 07 Připojení externího zařízení 28 Připojení pomocí optického kabelu

08 Připojení paměťového zařízení USB 29 09 Připojení mobilního zařízení 31 Připojení přes Bluetooth

10 Instalace nástěnného držáku 37 Podmínky instalace

Součástky pro upevnění na stěnu

11 Instalace zařízení Soundbar před televizorem 39 12 Aktualizace softwaru 40 Obnovení

13 Odstraňování potíží 42 14 Licence 43 15 Poznámka k licenci otevřeného softwaru 44 16 Důležité upozornění k servisu 44 17 Technické údaje a další informace 45 Technické údaje

45CZE - 7 01 KONTROLA KOMPONENT VOL WOOFER SOUNDBAR SOUND MODE PAIR Hlavní jednotka zařízení Soundbar Dálkový ovladač / baterie kzařízení Soundbar Kabel HDMI Adaptér AC/DC (Soundbar) Napájecí kabel (Soundbar) x 2 (M4 x L10) x 2 x 2 Průvodce upevněním na stěnu Držák šroubu Šroub Držák pro upevnění na stěnu

• Další informace týkající se napájecího zdroje aspotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče ozákazníky společnosti Samsung.

• Více informací o upevnění na stěnu najdete na straně 37.

• Změny konstrukce a specikace bez předchozího upozornění jsou vyhrazeny.

• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit. Vložení baterií před používáním dálkového ovladače (2baterie AA) Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo.CZE - 8

Horní panel zařízení Soundbar Horní panel Výrobek postavte tak, aby bylo logo SAMSUNG nahoře.

Kontrolka LED Kontrolka LED bliká, svítí nebo mění barvu podle aktuálního režimu nebo stavu zařízení Soundbar. Barva kontrolky LED a počet světel označují aktivní režim podle popisu níže.

• Vícebarevná kontrolka LED může měnit barvu na Bílou, Azurovou, Zelenou, Červenou, Žlutá, Oranžová, Nachová a Modrou v závislosti na režimu nebo stavu.

Vypínač Zapíná a vypíná zařízení. Hlasitost Slouží k úpravě hlasitosti. Zdroj

• Režim změníte stisknutím tlačítka (Zdroj). Při každé změně režimu bude kontrolka LED svítit bíle a poté se vypne.Kontrolka LED Bílá kontrolka zap -> vyp Bílá kontrolka zap -> vyp Bílá kontrolka zap -> vyp„Digital Audio In“ nebo „TV ARC“„Bluetooth“ „USB“CZE - 9

• Tlačítko napájení začne fungovat do 4–6 s od zapojení do sítě.

• Po zapnutí zařízení se po 4–5 s ozve akustický signál.

• Pokud uslyšíte zvuk z televizoru i ze zařízení Soundbar, přejděte do nabídky Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor. Dolní panel zařízení Soundbar

USB (5V 0.5A) Slouží k připojení zařízení USB, ze kterého můžete přehrávat hudební soubory prostřednictvím zařízení Soundbar.

DIGITAL AUDIO IN (OPTICAL) Zapojte digitální (optický) výstup k externímu zařízení.

HDMI (ARC) Slouží k připojení ke konektoru HDMI (ARC) na televizoru.

• Při odpojování napájecího kabelu napájecího adaptéru AC/DC z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.

• Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.CZE - 10 03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Jak používat dálkový ovladač VOL WOOFERSOUNDBARSOUND MODE PAIR

Vypínač Zapíná avypíná zařízení Soundbar. Kontrolka LED Azurová kontrolka zabliká 1× Zap Vyp Červená kontrolka zabliká 3×

• Funkci Auto Power Down Jednotka se automaticky vypne v následujících případech: – V režimu„Digital Audio In“ nebo „TV ARC“ / „Bluetooth“ / „USB“ , pokud po dobu 20 minut není k dispozici zvukový signál.

(Zdroj) Stisknutím vyberte zdroj připojený kzařízení Soundbar.

(Ztlumit) Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete. Kontrolka LED Bliká X opakovaněCZE - 11

SOUND MODE Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. Kontrolka LED Bílá kontrolka zabliká 1× „Adaptive Sound“ „Music“ „DTS Virtual:X“ „Standard“ – Adaptive Sound Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základě charakteristiky obsahu. – Music Poskytuje přirozenější a prostorovější zvuk pro hudební obsah. – DTS Virtual:X Působivý 3D zvuk z libovolného obsahu. – Standard Poskytuje výstup původního zvuku.

• Zapnutí/vypnutí Bluetooth Power Tato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá. – Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund.

• Zapnutí/vypnutí DRC (Dynamic Range Control) Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Když je Soundbar vypnutý, stiskněte a podržte tlačítko SOUND MODE na déle než 5 sekund. Tím zapnete nebo vypnete funkci DRC (Řízení dynamického rozsahu). Když je zapnutá funkce DRC, sníží se hlasitost hlasitého zvuku. (Zvuk může být zkreslený.) Tlačítko SOUND MODE Kontrolka LED VOL WOOFER SOUND MODE PAIR 5 Sec Azurová kontrolka zabliká 1× Zap (výchozí nastavení) Vyp Červená kontrolka zabliká 1× Zapnutí/vypnutí DRC Přepnutí Zap VypCZE - 12

Bluetooth PAIR Zapněte na zařízení Soundbar režim párování přes Bluetooth. Jakmile tlačítko stisknete, zobrazení kontrolek LED se změní podle znázornění níže.

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou

• Zelenou → Modrou. Kontrolka LED Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3×

p (Přehrát / Pozastavit) Stisknutím tlačítka v režimu „USB“ můžete rovněž přehrávat nebo pozastavit hudbu.

Nahoru/Dolů/Vlevo/Vpravo Stisknutím možností Nahoru/Dolů/Vlevo/Vpravo na tlačítku vyberete nebo nastavíte funkce.

• Opakování Chcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.CZE - 13

(Ovládání zvuku) Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. Kontrolka LED Bílá kontrolka zabliká 1× „Treble“ „Bass“ „Sync“ „Centre Level“ – Chcete-li ovládat úroveň výšek a basů, vyberte v nastavení zvuku možnost „Treble“, „Bass“, „Sync“, nebo „Centre Level“ a pomocí šipek Nahoru/Dolů nastavte hodnotu hlasitosti v rozmezí od −6 do +6. 7 pásmový EQ Podržte na 5 s tlačítko (Ovládání zvuku) a nastavte zvuk pro jednotlivá frekvenční pásma. Šipkami Vlevo/Vpravo můžete vybírat z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10kHz a u každé z nich můžete šipkami Nahoru/Dolů nastavit rozmezí od −6 do +6. (Zkontrolujte, že režim Zvuk je nastaven na „Standard“.) 7 pásmový EQ VOL WOOFER SOUND MODE PAIR 5 Sec Stiskněte apodržte asi na 5sekund tlačítko (Ovládání zvuku). Pomocí tlačítek Vlevo/Vpravo můžete u každé z nich nastavit rozmezí od −6 do +6. „150Hz“ „150Hz“ „300Hz“ „600Hz“ „1.2kHz“ „2.5kHz“ „5kHz“ „10kHz“ – Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnost „Centre Level“ a následně šipkami Nahoru/Dolů upravte hlasitost v rozmezí od −6 do +6. – Není-li obraz televizoru synchronizován se zvukem zařízení Soundbar, vyberte v nabídce ovládání zvuku možnost „Sync“ a šipkami Nahoru/Dolů nastavte zpoždění zvuku v rozmezí od 0 do 300 ms. (Není k dispozici v režimu „USB“ nebo „Bluetooth“.) – „Sync“ je podporována pouze u některých funkcí.CZE - 14

HLASITOST WOOFER (HLOUBEK) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Když je subwoofer připojený, stisknutím tlačítka Nahoru nebo Dolů upravíte úroveň hloubek na -12 nebo od -6 do +6. Když je subwoofer odpojený, stisknutím tlačítka Nahoru nebo Dolů upravíte úroveň hloubek od -6 do +6. Chcete-li nastavit úroveň hlasitosti basového reproduktoru (hloubek) na 0 (výchozí), stiskněte tlačítko (Pokud je Soundbar připojený k bezdrátovému subwooferu (prodává se samostatně).).

HLASITOST Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost. Kontrolka LED Bílá se přesune doprava 1× Zvýšení hlasitosti Bílá se přesune doleva 1× Snížení hlasitostiCZE - 15 Používání skrytých tlačítek (tlačítka s více funkcemi) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (Nahoru) Zapnutí/vypnutí dálkového ovladače televizoru Strana 16 Vlevo Zapnutí/vypnutí automatického připojení televizoru Strana 27 Nahoru ID SET Strana 19 (Ovládání zvuku) 7 pásmový EQ Strana 13 SOUND MODE Zapnutí/vypnutí DRC Strana 11 Zapnutí/vypnutí Bluetooth Power Strana 11 PAIR Zapnutí/vypnutí Vícenásobného připojení Bluetooth Strana 34 Výstupní specikace pro různé režimy zvukových efektů Efekt Vstup Výstup Pouze se zařízením Soundbar Pouze se subwooferem Se subwooferem a sadou bezdrátových zadních reproduktorů Adaptive Sound

• Sadu bezdrátových zadních reproduktorů Samsung a subwoofer lze zakoupit samostatně. Chcete-li si tuto sadu nebo subwoofer pořídit, obraťte se na prodejce, u kterého jste zařízení Soundbar zakoupili.CZE - 16 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA Zapnutí/vypnutí dálkového ovladače televizoru

1. Vypněte zařízení Soundbar.

2. Na 5 s podržte tlačítko WOOFER.

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „Off-TV Remote“ (výchozí režim), „Samsung-TV Remote“, „All-TV Remote“. Stav kontrolky LED se mění při každé změně režimu, jak je znázorněno níže. Tlačítko dálkového ovladače Kontrolka LED Stav SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Off-TV Remote“ (výchozí režim) Červená kontrolka zabliká 1× Vypněte dálkový ovladač televizoru. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Samsung-TV Remote“ Azurová kontrolka zabliká 1× Zapněte IČ dálkový ovladač televizoru Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „All-TV Remote“ Modrá kontrolka zabliká 1× Zapněte IČ dálkový ovladač televizoru cizího výrobce.CZE - 17

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Zapojení do elektřiny V pořadí zřejmém z následujícího obrázku připojte Soundbar k elektrické zásuvce:

• Další informace týkající se přívodu elektrického proudu aspotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Napájecí kabel nejdřív připojte k adaptéru AC/DC.

Adaptér AC/DC (s napájecím kabelem) připojte k zařízení Soundbar.

2. Připojte napájecí kabel do zásuvky.

• Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.

• Zajistěte, aby adaptér AC/DC ležel naplocho na stole nebo na zemi. Pokud adaptér AC/DC umístíte tak, že visí avstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda ajiné cizí látky, atím může dojít kjeho selhání.CZE - 18 Připojení sady SWA-9100S (prodává se samostatně) Připojte k Soundbaru sadu bezdrátových zadních reproduktorů Samsung (SWA-9100S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

1. Připojte modul bezdrátového přijímače ke 2 prostorovým reproduktorům.

– Při připojování kabelu reproduktoru zapojte do reproduktoru jednotlivé vodiče kabelu. SURROUND-RIGHTSURROUND-RIGHT – Reproduktorové kabely jsou barevně rozlišeny. SURROUND-LEFTID SET

2. Po připojení modulu bezdrátového přijímače do elektrické zásuvky zkontrolujte jeho pohotovostní

• Na modulu bezdrátového přijímače začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na zadní straně modulu bezdrátového přijímače na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-9100S. ID SET

Na dálkovém ovladači podržte po dobu 5 sekund stisknuté tlačítko Nahoru.

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou → Zelenou → Modrou. Tlačítko dálkového ovladače Kontrolka LED SOUNDMODE PAIR 5 Sec Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3× VÝSTRAHA

• Pokud Soundbar přehrává hudbu ve chvíli, kdy jej připojíte k sadě SWA-9100S, může dojít k zadrhávání zvuku v důsledku dokončování připojení.

4. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

STANDBY LINK STANDBY LINK Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a modulem bezdrátového připojení, přestane kontrolka LINK LED blikat a bude svítit modře.

5. Není-li sada SWA-9100S připojená, zopakujte koky 2 až 4.CZE - 20

Připojení sady SWA-W500 (prodává se samostatně)

1. Vypněte zařízení Soundbar stisknutím tlačítka (Vypínač) na dálkovém ovladači.

VOL WOOFER SOUNDBAR SOUNDMODE PAIR Červená kontrolka zabliká 3×

2. Připojte bezdrátový subwoofer a zkontrolujte jeho pohotovostní stav.

• Bezdrátový subwoofer zapnete tak, že jeden konec jeho napájecího kabelu zasunete do elektrické zásuvky a druhý do bezdrátového subwooferu. Na bezdrátovém subwooferu začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na zadní straně bezdrátového subwooferu na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-W500. Zadní strana bezdrátového subwooferu

Přední strana bezdrátového subwooferu

• Hlavní jednotka je těžká. Při stisknutí tlačítka ID SET nebo při připojování napájecího kabelu na zadní straně jednotky dejte pozor, abyste si nepřiskřípli prsty.

• Horní část subwooferu je náchylná k poškrábání. S přístrojem zacházejte opatrně. Jednotka reproduktoru Spodní strana bezdrátového subwooferu

• Spodní stranu těla Jednotky reproduktoru nevystavujte tlaku ani úderům. Mohlo by dojít k deformaci nebo poškození reproduktoru.CZE - 21

Na dálkovém ovladači podržte po dobu 5 sekund stisknuté tlačítko Nahoru.

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou → Zelenou → Modrou. Tlačítko dálkového ovladače Kontrolka LED SOUND MODE PAIR 5 Sec Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3×

4. Zkontrolujte, zda kontrolka LINK LED svítí modře (připojení bylo dokončeno).

Přední strana bezdrátového subwooferu Přestane blikat. Svítí modře. Jakmile se naváže spojení mezi zařízením Soundbar a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit modře.

5. Není-li sada SWA-W500 připojená, zopakujte koky 2 až 4.

POZNÁMKY – Napájecí kabel tohoto produktu nebo vašeho televizoru nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny. – Před přemístěním nebo instalací tohoto produktu nezapomeňte vypnout napájení a odpojit napájecí kabel. – Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je cca 10 m, ale v závislosti na prostředí se může lišit. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

– Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí. – V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky.CZE - 22 05 POUŽÍVÁNÍ KABELOVÉHO PŘIPOJENÍ KTELEVIZORU Metoda č.1. Připojení pomocí HDMI VÝSTRAHA

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Chcete-li připojit kabel HDMI mezi televizorem azařízením Soundbar, nezapomeňte zapojit koncovky soznačením ARC. Jinak může dojít kporuše zvukového výstupu televizoru.

• Doporučujeme použít kabel High-Speed HDMI Cable with Ethernet. Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel) HDMI IN (ARC)

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Zapojte do portu HDMI IN (ARC) na televizoru.Kabel HDMISpodní strana zařízení SoundbarZapojte do portu HDMI (ARC) hlavní jednotky Soundbar.Horní strana zařízení SoundbarKontrolka LED Bílá kontrolka zap -> vyp„TV ARC“

1. Vypněte zařízení Soundbar atelevizor apřipojte kabel HDMI tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar atelevizor.

3. Zvuk televizoru vychází ze zařízení Soundbar.CZE - 23

• Pokud není zvuk televizoru slyšet, stiskněte horní panel zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači avyberte režim „Digital Audio In“.

• Není-li zvukový výstup přítomen, znovu zkontrolujte připojení kabelu HDMI.

• Pomocí tlačítek ovládání hlasitosti na dálkovém ovladači televizoru můžete měnit hlasitost zařízení Soundbar. POZNÁMKY

• Pokud kzařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC (Audio Return Channel), můžete přenášet digitální obraz azvuková data bez připojení samostatného optického kabelu.

• Doporučujeme použít kabel typu Coreless HDMI, je-li to možné. Pokud použijete kabel Core HDMI, použijte kabel sprůměrem menším než 14mm.

• Tato funkce není kdispozici, pokud kabel HDMI nepodporuje funkci ARC.

• Pokud je přenášený zvuk ve formátu Dolby Digital a„Formát digitálního výstupu zvuku“ na televizoru je nastaven na možnost PCM, doporučujeme, abyste nastavení změnili na Dolby Digital. Pokud se nastavení na televizoru změní, můžete si vychutnávat lepší kvalitu zvuku. (Vnabídce televizoru mohou být pro funkce Dolby Digital aPCM použity jiné výrazy vzávislosti na výrobci televizoru.)CZE - 24 Metoda č.2. Připojení pomocí optického kabelu Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Pokud použijete optický kabel akoncovky jsou zakryté, nezapomeňte kryty sejmout. Kontrolka LED Bílá kontrolka zap -> vyp „Digital Audio In“ DC 24V SERVICE

(OPTICAL) OPTICAL OUT Spodní strana zařízení Soundbar Optický kabel (není součástí balení) Horní strana zařízení Soundbar

1. Vypněte televizor azařízení Soundbar apropojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar

aport výstupu OPTICAL na televizoru pomocí optického kabelu (není součástí balení) tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar atelevizor.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim

4. Zvuk televizoru vychází ze zařízení Soundbar.CZE - 25

Používání funkce Q-Symphony Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v nabídce televizoru Zvukový výstup nabídka „TV+Soundbar“. Vyberte příslušnou nabídku. Kontrolka LED Bílá kontrolka zap -> vyp „Digital Audio In“ Nabídka televizoru NEBO Optický kabel (není součástí balení) Kabel HDMI

• Příklad nabídky televizoru: TV + [AV] Soundbar Název řady [HDMI] POZNÁMKY

• Funguje na základě kodeku podporovaného televizorem.

• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).

• Tato funkce je dostupná u televizorů Samsung uvedených na trh vroce 2020 nebo později au některých modelů zařízení Soundbar.CZE - 26 06 POUŽÍVÁNÍ BEZDRÁTOVÉHO PŘIPOJENÍ KTELEVIZORU Připojení přes Bluetooth Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Lze připojit pouze jeden televizor Samsung současně.

• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru. První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači zařízení Soundbar nebo tlačítka (Zdroj) na

horním panelu zařízení Soundbar přejděte do režimu „Bluetooth“. Tlačítko párování přes Bluetooth Kontrolka LED SOUND MODE PAIR NEBO Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3× V režimu „Bluetooth“ 5 Sec

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou → Zelenou → Modrou. „Ready to connect via Bluetooth.“

2. Na televizoru Samsung vyberte režim Bluetooth.

(např. Doma ( ) Nastavení ( ) Zvuk Zvukový výstup Seznam reproduktorů Bluetooth [AV] Samsung Soundbar S5A-Series (Bluetooth))

3. Ze seznamu na obrazovce televizoru vyberte možnost „[AV] Samsung Soundbar S5A-Series“.

Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung kzařízení Soundbar, vyberte zprávu apoté vytvořte připojení.

4. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.

• Pokud je k dispozici protokol připojení mezi zařízením Soundbar a televizorem Samsung, zařízení Soundbar bude automaticky připojeno změnou režimu na „Bluetooth“.CZE - 27 Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV] Samsung Soundbar S5A-Series), odstraňte jej.

• Poté opakujte kroky 1 až 3. Odpojení zařízení Soundbar od televizoru Samsung Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „Bluetooth“.

• Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověď. (Požadovaný čas se může lišit vzávislosti na modelu televizoru Samsung.) Zapnutí/vypnutí automatického připojení televizoru Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo , když je Soundbar ve stavu „ Bluetooth Ready “. (Přepnutí mezi Zapnuto → Vypnuto) Tlačítko Doleva Kontrolka LED 5 Sec Azurová kontrolka zabliká 1× Zap (výchozí nastavení) Vyp Červená kontrolka zabliká 1× Bluetooth Ready Přepnutí Zap Vyp Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni oPIN kód, zadejte <0000>.

• Zařízení se po 20minutách vpohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth vnásledujících situacích: – Pokud je vokolí zařízení Soundbar silné elektrické pole. – Pokud je sjednotkou Soundbar spárováno více zařízení Bluetooth současně. – Pokud je zařízení Bluetooth vypnuté, není vdosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění– např. mikrovlnné trouby, bezdrátová zařízení LAN– musí být mimo dosah hlavní jednotky Soundbar.CZE - 28

07 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojení pomocí optického kabelu Kontrolka LED Bílá kontrolka zap -> vyp „Digital Audio In“ DC 24V SERVICE

OPTICAL OUT Spodní strana zařízení Soundbar Optický kabel (není součástí balení) Horní strana zařízení Soundbar BD / DVD přehrávač / set-top box / herní konzole

1. Vypněte externí zařízení a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na

zařízení Soundbar a port výstupu OPTICAL na externím zařízení pomocí optického kabelu (není součástí balení), jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar a externí zařízení.

3. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka (Zdroj) režim

4. Zvuk externího zařízení vychází ze zařízení Soundbar.CZE - 29

08 PŘIPOJENÍ PAMĚŤOVÉHO ZAŘÍZENÍ USB Pomocí zařízení Soundbar můžete přehrávat hudební soubory uložené na paměťových zařízeních USB.

(OPTICAL) USB (5V 0.5A) DC 24V Kabel adaptéru Micro USB-USB (není součástí balení) Kontrolka LED Bílá kontrolka zap -> vyp „USB“

1. Spojte Soundbar s paměťovým zařízením USB pomocí kabelu adaptéru USB výše vyobrazeným

• Kabel adaptéru Micro USB-USB se prodává samostatně. Chcete-li si jej zakoupit, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

3. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory z paměťového zařízení

• Pokud není zařízení USB připojeno déle než 20 minut, zařízení Soundbar se automaticky vypne (Auto Power Down).CZE - 30 Kompatibilní formáty Přípona Kodek Vzorkovací frekvence Datový tok *.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80–320 kb/s MPEG 1 Layer3 16 kHz ~ 48 kHz 80–320 kb/s MPEG 2 Layer3 16 kHz ~ 48 kHz 80–320 kb/s MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80–320 kb/s *.wma Wave_Format_MSAudio1 16 kHz ~ 48 kHz 56–128 kb/s Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56–128 kb/s *.aac AAC 16 kHz ~ 96 kHz 48–320 kb/s AAC-LC 16 kHz ~ 96 kHz 128–192 kb/s

• Je-li na zařízení USB uloženo příliš mnoho složek (asi 200) a souborů (asi 2000), může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.CZE - 31

09 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Pokud se připojíte ke spárovanému zařízení Bluetooth ajednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne. První připojení

• Při připojování knovému zařízení Bluetooth zkontrolujte, že je zařízení vdosahu 1m.

1. Stisknutím tlačítka PAIR na dálkovém ovladači zařízení Soundbar nebo tlačítka (Zdroj) na

horním panelu zařízení Soundbar přejděte do režimu „Bluetooth“. Tlačítko párování přes Bluetooth Kontrolka LED SOUND MODE PAIR NEBO Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3× V režimu „Bluetooth“ 5 Sec

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou → Zelenou → Modrou. „Ready to connect via Bluetooth.“

2. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV] Samsung Soundbar S5A-Series”“.

3. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky

Soundbar. Pokud se zařízení nepodaří připojit

• Pokud máte stávající zařízení Soundbar (např. „[AV] Samsung Soundbar S5A-Series“) v seznamu reproduktorů na mobilním zařízení, smažte jej.

• Opakujte kroky 1 a 2. Mobilní zařízeníCZE - 32 Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni oPIN kód, zadejte <0000>.

• Zařízení se po 20minutách vpohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth vnásledujících situacích: – Pokud je vokolí zařízení Soundbar silné elektrické pole. – Pokud je sjednotkou Soundbar spárováno více zařízení Bluetooth současně. – Pokud je zařízení Bluetooth vypnuté, není vdosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění– např. mikrovlnné trouby, bezdrátová zařízení LAN– musí být mimo dosah hlavní jednotky Soundbar.

• Zařízení Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).

• Zařízení Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).

• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.

• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.

• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.

• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky: – Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar. – V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám. – Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN. – I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.CZE - 33 Zapnutí/vypnutí Bluetooth Power Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND

2. Vícebarevná kontrolka LED na zařízení Soundbar začne blikat „Azurově“.

Tlačítko SOUND MODE Kontrolka LED VOL WOOFER SOUND MODE PAIR 5 Sec Azurová kontrolka zabliká 1× Zap (výchozí nastavení) Vyp Červená kontrolka zabliká 1× Zapnutí/vypnutí Bluetooth Power Přepnutí Zap Vyp Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• V případě, že je zařízení Soundbar odpojeno od zařízení Bluetooth, vícebarevná kontrolka LED na zařízení Soundbar třikrát „Červeně“ zabliká. Odpojení jednotky Soundbar od zařízení Bluetooth Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „Bluetooth“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• V případě, že je zařízení Soundbar odpojeno od zařízení Bluetooth, vícebarevná kontrolka LED na zařízení Soundbar třikrát „Červeně“ zabliká.CZE - 34 Více připojení přes Bluetooth Soundbar lze připojit ke 2 zařízením Bluetooth současně. Zařízení Bluetooth A Zařízení Bluetooth B Zapnutí/vypnutí automatického připojení televizoru

1. Vypněte Soundbar ana dálkovém ovladači podržte déle než 5sekund stisknuté tlačítko PAIR.

2. Vícebarevná kontrolka LED na zařízení Soundbar začne blikat „Azurově“.

Tlačítko párování přes Bluetooth Kontrolka LED V pohotovostním režimu SOUND MODE PAIR 5 Sec Azurová kontrolka zabliká 1× Vícenásobné připojení zapnuto (výchozí nastavení) Vícenásobné připojení vypnuto Červená kontrolka zabliká 1×

3. Připojte Soundbar k maximálně dvěma zařízením Bluetooth. (Pokyny naleznete na straně 31)

4. Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.

5. Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“,

začne se přehrávat hudba za zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A“..

6. Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.

Vícenásobné párování přes Bluetooth Jak spárovat více zařízení se Soundbarem

1. Zapněte Soundbar.

2. Pouze v režimu „Bluetooth“ stiskněte apodržte na horním panelu zařízení Soundbar na déle než

5sekund tlačítko (Zdroj) aSoundbar přejde do režimu „Bluetooth Pairing“; poté na straně zařízení Bluetooth zapněte přepínač Bluetooth aze seznamu dostupných zařízení vyberte Soundbar, který se pak automaticky připojí kzařízení Bluetooth.

3. Stejným způsobem lze spárovat a připojit k Soundbaru 2. zařízení Bluetooth.

Pokud se pokoušíte připojit 3. zařízení, pak připojené zařízení, které nepřehrává zvuk, přeruší připojení Bluetooth, ale zůstane spárováno se Soundbarem.

4. Stejným způsobem můžete spárovat až 8 zařízení Bluetooth, ale pouze poslední 2 zůstanou

připojena k Soundbaru ve stejnou dobu.CZE - 35 POZNÁMKY

• Připojte Soundbar k maximálně dvěma zařízením Bluetooth.

• Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.

• Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“, začne se přehrávat hudba za zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A“.

• Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.

• V některých zařízeních lze zařízení přepnout oznámením nebo upozorněním.

• Některá zařízení nepodporují vícenásobné připojení Bluetooth.

• Když se žádné zařízení nespáruje do 3 minut, režim „Párování přes Bluetooth“ se zastaví.

• Přepnutí zařízení může v některých aplikacích trvat přibližně 7 sekund.

• Pokud se pokusíte připojit třetí zařízení Bluetooth, zařízení A nebo B se odpojí. (Zařízení, které momentálně nehraje, bude odpojeno.)

• Kzařízení Soundbar lze připojit pouze 1televizor Samsung nebo 2zařízení Bluetooth současně.

• Soundbar bude odpojen od zařízení Bluetooth, jakmile obdrží požadavek na připojení z televizoru Samsung..CZE - 36 Používání Tap Sound Přiložte mobilní zařízení kzařízení Soundbar apřehrávejte přes něj zvuk z mobilního zařízení.

• Tato funkce nemusí být podporována u všech mobilních zařízení.

• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Mobilní zařízení Aplikace SmartThings Horní strana zařízení Soundbar

1. Zapněte na mobilním zařízení funkci Tap Sound.

• Postup pro zapnutí této funkce naleznete dále v části „Aktivace funkce Tap Sound“.

2. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

3. Přehrajte zvuk z mobilního zařízení zařízením Soundbar.

• Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

• Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.

• Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.

• Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace. Aktivace funkce Tap Sound Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.

2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte ( → ).

3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení

mobilního zařízení k zařízení Soundbar. POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.

• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.CZE - 37 10 INSTALACE

DRŽÁKU Podmínky instalace

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte vmístě svysokou teplotou nebovlhkostí.

• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.

• Zakupte si apoužívejte upevňovací šrouby nebo kotvy, které jsou vhodné pro daný typ stěny (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Zakupte si upevňovací šrouby podle typu atloušťky stěny, na kterou chcete zařízení Soundbar připevnit. – Průměr: M5 – Délka: Doporučujeme 35mm nebo více.

• Před instalací jednotky Soundbar na stěnu připojte kabely jednotky kexterním zařízením.

• Ujistěte se, zda je jednotka vypnutá apřed instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít kúrazu elektrickým proudem. Součástky pro upevnění na stěnu Průvodce upevněním na stěnu x 2 (M4 x L10) x 2 Držák šroubu Šroub x 2 Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Průvodce

• Průvodce upevněním na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5cm nebo víceCZE - 38

2. Vyrovnejte Osu průvodce upevněním na

stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď Průvodce upevněním na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa

3. Pomocí pera označte pozice otvorů a

odstraňte Průvodce upevněním na stěnu.

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy. Používáte-li kotvy, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Držáků pro upevnění na stěnu.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Držáků pro upevnění na stěnu. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 39

7. Namontujte zařízení Soundbar pomocí

přiložených Držáků pro upevnění na stěnu tím, že je zavěsíte na Držák šroubu.

8. Zasuňte zařízení Soundbar podle

následujícího obrázku tak, aby Držáků pro upevnění na stěnu držely pevně na Držák šroubu.

• Vložte Držák šroubu do široké (spodní) části Držáků pro upevnění na stěnu a následně posuňte Držáků pro upevnění na stěnu dolů tak, aby spočívaly bezpečně na Držák šroubu. 11 INSTALACE ZAŘÍZENÍ

TELEVIZOREM 3 cm nebo více Nainstalujte střední část zařízení Soundbar ke střední části televizoru podle obrázku. Umístěte zařízení Soundbar nejméně 3 cm od televizoru. POZNÁMKY

• Soundbar musí být umístěn na rovném a pevném povrchu.

• Nedostatečný odstup od televizoru může vést k problémům s akustikou.CZE - 40 12 AKTUALIZACE SOFTWARU Důležité: Po provedení upgradu zachovejte originální Nastavení.

(OPTICAL) USB (5V 0.5A) DC 24V Kabel adaptéru Micro USB-USB (není součástí balení) Spodní strana zařízení Soundbar

1. Zapojte paměťové zařízení USB do portu USB

v počítači. Důležité: Zkontrolujte, zda na paměťovém zařízení USB nejsou uloženy žádné hudební soubory. V takovém případě může aktualizace rmwaru skončit chybou.

2. Přejděte na web (samsung.com)

vyberte pole Zadejte číslo modelu a zadejte model vašeho zařízení Soundbar. Vyberte příručky a soubory ke stažení a stáhněte si nejnovější soubor softwaru.

3. Uložte stažený software na paměťové

zařízení USB a rozbalte složku příkazem „Extrahovat do“.

4. Zapněte Soundbar a do portu typu zdířka na

kabelu adaptéru Micro USB zapojte paměťové zařízení USB s aktualizací softwaru. Zapojte kabel do portu USB na zařízení Soundbar.

5. Po připojení paměťového zařízení USB k

zařízení Soundbar a přepnutí na zdroj USB se software automaticky aktualizuje. Aktualizace bude dokončena během 2 minut. Během procesu aktualizace začne 5 LED kontrolek cyklicky blikat, potom začnou všechny svítit bíle, a potom budou opět cyklicky blikat. Po dokončení aktualizace azurový indikátor třikrát zabliká a soundbar se automaticky restartuje. Kontrolka LED Bílá se pohybuje jednou zleva doprava azprava doleva „Start the software update.“ 5 LED kontrolek svítí bíle Bílá se pohybuje jednou zleva doprava azprava doleva Azurová kontrolka zabliká 3× Aktualizace softwaru dokončena

Červená kontrolka zabliká 3× Aktualizace softwaru se nezdařila

• Tento produkt je vybaven funkcí DUAL BOOT. Pokud se aktualizace rmwaru nezdaří, můžete ho aktualizovat znovu. Nenastane-li postupné blikání LED kontrolek

1. Vypněte zařízení Soundbar, odpojte a znovu

připojte paměťové zařízení se soubory aktualizace ke konektoru USB zařízení Soundbar.

2. Odpojte napájecí kabel zařízení Soundbar,

znovu jej zapojte a zapněte zařízení Soundbar. POZNÁMKY

• Pokud Soundbar podporuje audio soubory uložené na paměťovém zařízení, nemusí aktualizace rmwaru fungovat správně.

• Během aktualizace nepřerušujte napájení ani neodpojujte zařízení USB. Po dokončení aktualizace rmwaru se hlavní jednotka automaticky vypne.

• Po provedení upgradu zachovejte originální Nastavení. (včetně hlasitosti, zvukového pole, atd.) – Po dokončení aktualizace rmwaru se soundbar automaticky zapne a aktivuje se hlasové rozhraní. Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda jednotka USB není vadná.

• Uživatele operačního systému Mac OS musejí použít USB formátování MS-DOS (FAT).

• Aktualizace prostřednictvím USB nemusí být v závislosti na výrobci paměťového zařízení k dispozici. Obnovení 5 Sec Zapněte zařízení Soundbar apřímo na jednotce stiskněte alespoň na 5sekund současně tlačítka (Hlasitost). Zobrazení LED kontrolek se změní podle obrázku níže apoté se Soundbar resetuje. Kontrolka LED Bílá se pohybuje zleva doprava a zprava doleva

• Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.CZE - 42

13 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy. Soundbar se nezapne. ; Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky. Soundbar nepracuje správně. ; Po vytažení napájecí kabel znovu zapojte. ; Odpojte napájecí kabel z externího zařízení a zkuste to znovu. ; Pokud není kdispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 10.) Vpřípadě, že nefunguje dálkový ovladač. ; Namiřte dálkový ovladač přímo na Soundbar. ; Vyměňte baterie za nové. Ze zařízení Soundbar nevychází žádný zvuk. ; Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte. ; Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení. ; Vpřípadě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Vyberte Soundbar) ; Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte. ; Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení. ; Inicializujte produkt a zkuste to znovu. (Viz strana 41.) Vpřípadě, že televizor není připojený přes HDMI (ARC). ; Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky ARC. (Viz strana22.) ; Připojení se nemusí zdařit zdůvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo. ; Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC vnabídce televizoru. (Samsung TV: Doma ( ) → Nastavení ( ) → Obecné → Správce externích zařízení → Anynet+ (HDMI-CEC) ZAPNUTO) Soundbar se nepřipojí prostřednictvím Bluetooth. ; Při připojování nového zařízení přepněte pro připojení na režim Párování před Bluetooth. (Stiskněte na ovladači tlačítko PAIR nebo stiskněte na jednotce alespoň na 5sekund tlačítko (Zdroj).) ; Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte. ; Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth) ; Odpojte a znovu připojte zástrčku napájení a zkuste to znovu. ; Inicializujte produkt a zkuste to znovu. (Viz strana 41.)CZE - 43 Při připojení prostřednictvím Bluetooth zmizí zvuk. ; Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže kzařízení Soundbar. ; Pokud je část vašeho těla vkontaktu svysílačem apřijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci apodmínky pro používání. Vícenásobné připojení Bluetooth nefunguje. ; Když je televizor připojený k Soundbar, vícenásobné připojení Bluetooth nemusí fungovat. Odpojte Soundbar od televizoru a opakujte akci. ; Zkontrolujte, zda je zapnuté nastavení Vícenásobné připojení Bluetooth. (Viz část „Soundbar se nepřipojí prostřednictvím Bluetooth.“.) ; Odpojte zařízení, které aktuálně přehrává zvuk, spárujte ho se zařízením, které chcete připojit, a potom znovu připojte předchozí zařízení. ; Jestliže není zvuk slyšet ani po správném připojení, přečtěte si část „Při připojení prostřednictvím Bluetooth zmizí zvuk.“. Soundbar se nezapne automaticky s televizorem. ; Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení stelevizorem neaktivní. Nejdříve televizor vypněte. 14 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.CZE - 44 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency.

SOFTWARU Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 45

17 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje Název modelu HW-S50A

Hmotnost 2,7 kg Rozměry (Š x V x H) 764,0 x 68,0 x 125,0 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon (30W x 2) + (30W x 2) + 20W Podporované formáty pro přehrávání DTS, Dolby® Digital (Zvuk DTS Virtual Surround se přehrává ve formátu DTS.) PCM 2ch, Dolby Audio™ (podporuje Dolby® Digital), DTS, DTS Virtual:X VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Vysílací výkon je 9 dBm. Celkový příkon v pohotovostním režimu (W) 0.5 W Bluetooth Metoda deaktivace portu Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund. POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné.CZE - 46 Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království. [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů www.samsung.com/global/ecodesign_componentDEU - 2 SICHERHEITSINFORMATIONEN

3. Jednotku nevystavujte priamemu

5. Batéria používaná s týmto zariadením

• Keď zapojíte napájací kábel, tlačidlo napájania sa aktivuje za 4 až 6 sekúnd.

2. Zapojte bezdrôtový basový reproduktor a potom skontrolujte jeho stav pohotovosti.

4. Skontrolujte, či kontrolka LED s označením LINK svieti stálym modrým svetlom (pripojené).

Pripojenie pomocou optického kábla Indikátor LED Zap. -> Vyp. bieleho LED „Digital Audio In“ DC 24V SERVICE

3. Vyberte režim „Digital Audio In“ stlačením tlačidla

DRŽIAKA Bezpečnostné upozornenia k montáži
