NÁVOD K OBSLUZE HWQ600A SAMSUNG

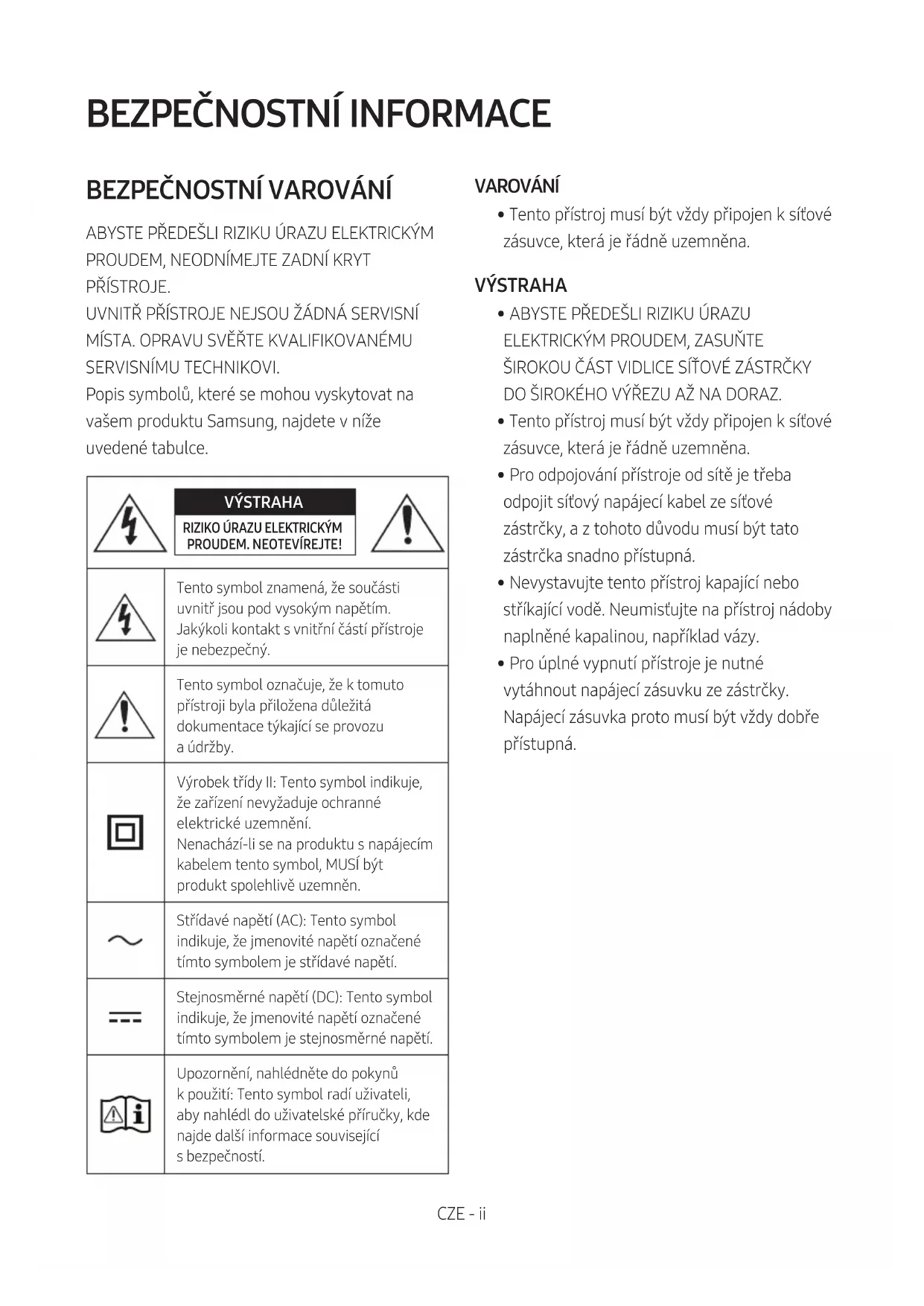

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - iii BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem

domě odpovídá požadavkům napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. VÝSTRAHA: V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

Uživatelská příručka má dvě části: jednoduchou UŽIVATELSKÁ PŘÍRUČKA v papírové podobě a podrobnou KOMPLETNÍ PŘÍRUČKA, kterou si můžete stáhnout.

UŽIVATELSKÁ PŘÍRUČKA

Tato příručka obsahuje bezpečnostní pokyny, informace o instalaci výrobku, součástech, připojeních a specikaci výrobku.

Po naskenováním QR kódu získáte přístup ke KOMPLETNÍ PŘÍRUČKA ve středisku online zákaznické podpory společnosti Samsung. Chcete-li si tuto příručku zobrazit na svém počítači nebo mobilním zařízení, stáhněte si ji z webu společnosti Samsung ve formátu dokumentu. (http://www.samsung.com/support) Změny konstrukce a specikace bez předchozího upozornění jsou vyhrazeny.CZE - iv OBSAH 01 Kontrola součástí 2 Vložení baterií do dálkového ovladače (2 tužkové baterie AA) ------------------------- 2 02 Popis výrobku 3 Přední panel/horní panel Soundbaru ------------------------- 3 Dolní panel zařízení Soundbar ------------------------- 4 03 Připojení zařízení Soundbar 5 Připojení napájení

Připojení Soundbaru k subwooferu

– Automatické propojení subwooferu se zařízením Soundbar

– Ruční připojení subwooferu při selhání automatického připojení

Připojení sady SWA-9100S (prodává se samostatně) k Soundbaru

04 Připojení k televizoru 11 Metoda 1: Připojení pomocí kabelu

– Připojení televizoru pomocí kabelu HDMI

– Připojení pomocí optického kabelu

Metoda 2: Bezdrátové připojení

– Připojení televizoru přes Bluetooth

05 Připojení externího zařízení 17 Připojení pomocí kabelu HDMI(pomocí kterého lze dekódovat a přehrávat Dolby Atmos)

Připojení pomocí optického kabelu

06 Připojení paměťového zařízení USB 19CZE - v 07 Připojení mobilního zařízení 20 Připojení přes Bluetooth

08 Používání dálkového ovladače 25 Jak používat dálkový ovladač

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru ------------------------- 28 Používání skrytých tlačítek (tlačítka s více funkcemi)

Výstupní specikace pro různé režimy zvukových efektů

09 Instalace sady pro upevnění na stěnu 30 Bezpečnostní opatření při montáži

Součásti pro upevnění na stěnu

10 Umístění Soundbaru na stojan televizoru 32 11 Aktualizace softwaru 33 Postup aktualizace

Pokud se nezobrazí UPDATE

12 Řešení problémů 35 13 Licence 37 14 Poznámka k licenci otevřeného softwaru 38 15 Důležité upozornění k servisu 38 16 Technické údaje a další informace 39 Technické údaje

VOL WOOFER SOUNDBAR SOUND MODE PAIR Hlavní jednotka Soundbar Subwoofer Dálkový ovladač / baterie x 2 Napájecí kabel (Subwoofer, Soundbar) AC/DC adaptér (Soundbar) Kabel HDMI x 2 x 2 (M4 x L10) x 2 Šablona pro upevnění na stěnu Držák šroubu Držák pro upevnění na stěnu Šroub

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)

• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.

• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím. Vložení baterií do dálkového ovladače (2 tužkové baterie AA) Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo.CZE - 3

Přední panel/horní panel Soundbaru Výrobek postavte tak, aby bylo logo SAMSUNG nahoře. Horní panel

Displej Zobrazuje stav a aktuální režim zařízení.

Tlačítko (Vypínač) Slouží k zapnutí a vypnutí napájení.

• Funkci Auto Power Down V následujících situacích se jednotka automaticky vypne: – Režim D.IN / HDMI / BT / USB: Pokud po dobu 20 minut není k dispozici zvukový signál.

Tlačítko (Hlasitost) Umožňuje nastavit hlasitost.

• Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.

Tlačítko (Zdroj) Slouží k výběru režimu vstupního zdroje. Režim vstupu Displej Optický (digitální) vstup D.IN Vstup ARC (HDMI OUT) D.IN TV ARC (Automatická konverze) Vstup HDMI HDMI Režim BLUETOOTH BT Režim USB USB

• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko (Zdroj).

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.

• Chcete-li slyšet zvuk pouze ze systému Soundbar, vypněte reproduktory televizoru v nabídce nastavení zvuku televizoru. Viz návod k televizoru dodávaný s televizorem.CZE - 4 Dolní panel zařízení Soundbar HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL) HDMI

USB (5V 0.5A) Slouží k připojení zařízení USB, ze kterého můžete přehrávat hudební soubory prostřednictvím zařízení Soundbar.

DC 24V (Vstup napájení) Slouží k připojení napájecího AC/DC adaptéru.

HDMI Umožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI. Slouží k připojení k výstupu HDMI externího zařízení.

HDMI TO TV (ARC) Slouží k připojení ke konektoru HDMI (ARC) na televizoru.

DIGITAL AUDIO IN (OPTICAL) Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení.

• Při odpojování napájecího kabelu adaptéru AC/DC ze zásuvky tahejte za zástrčku. Netahejte za kabel.

• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.CZE - 5

03 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Připojení napájení V pořadí zřejmém z následujícího obrázku postupně zapojte subwoofer a Soundbar do elektrické zásuvky:

1. Zapojte napájecí kabel do subwooferu.

2. Připojte výstupní napájecí kabel ke napájecímu adaptéru a pak k Soundbaru.

3. Zapojte zástrčku napájecího kabelu do elektrické zásuvky.

Viz následující obrázky.

• Další informace týkající se požadovaného napájení a spotřeby energie naleznete na štítku výrobku. (Štítek: Spodní strana hlavní jednotky Soundbar) POWER Zadní strana SubwooferuNapájecí kabelPřipojení napájení USB (5V 0.5A) DC 24V DC 24V Spodní strana hlavní jednotky SoundbarAC/DC adaptérNapájecí kabelPřipojení napájení
• Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vniknout voda nebo jiné cizí látky a způsobit jeho závadu.CZE - 6 Připojení Soundbaru k subwooferu Po připojení subwooferu můžete poslouchat zvuk s výraznými basy. Automatické propojení subwooferu se zařízením Soundbar Jakmile po připojení napájecích kabelů do zařízení Soundbar a subwooferu zapnete napájení, subwoofer se automaticky připojí k zařízení Soundbar.

• Po dokončení automatického párování se rozsvítí modrá kontrolka na zadní straně subwooferu. Kontrolky LED na zadní straně subwooferu LED Stav Popis Řešení Modrá Svítí Úspěšně připojeno (normální provoz)

Bliká Obnovení připojení Zkontrolujte, zda je k hlavní jednotce Soundbaru správně zapojen napájecí kabel, nebo přibližně 5 minut vyčkejte. Pokud kontrolka stále bliká, zkuste připojit subwoofer ručně. Pokyny naleznete na straně 7. Červená Svítí Pohotovostní režim (s vypnutou hlavní jednotkou Soundbar) Zkontrolujte, zda je k hlavní jednotce Soundbar správně zapojen napájecí kabel. Připojení se nezdařilo Připojte se znovu. Pokyny k ručnímu připojení najdete na straně 7. Červená a modrá Bliká Závada Kontaktujte servisní středisko společnosti Samsung (kontaktní údaje najdete v této příručce).CZE - 7 Ruční připojení subwooferu při selhání automatického připojení Před provedením níže uvedeného postupu ručního připojení:

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, zda je zařízení Soundbar zapnuto.

1. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

• Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka. 5 Sec Zadní strana Subwooferu

2. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. SOUNDMODE PAIR5 Sec ID SET Logo SAMSUNG je nahoře

3. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit nepřerušovaně modře.CZE - 8 POZNÁMKY

• Napájecí kabel produktu ani televizor nezapojujte do zásuvky, dokud nejsou propojeny všechny součásti.

• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.

• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED dioda STANDBY režimu na zadní straně nejprve několikrát modře zabliká a potom začne svítit červeně.

• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí (5,8 GHz) jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku.

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

BEZPEČNOSTNÍ OPATŘENÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.

• V zájmu zajištění optimálních podmínek pro poslech se postarejte, aby se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenacházely žádné překážky.CZE - 9 Připojení sady SWA-9100S (prodává se samostatně) k Soundbaru Připojte k Soundbaru sadu bezdrátových zadních reproduktorů Samsung (SWA-9100S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

1. Připojte modul bezdrátového přijímače ke 2 prostorovým reproduktorům.

– Při připojování kabelu reproduktoru zapojte do reproduktoru jednotlivé vodiče kabelu. SURROUND-RIGHTSURROUND-RIGHT – Reproduktorové kabely jsou barevně rozlišeny. SURROUND-LEFTID SET

2. Po připojení modulu bezdrátového přijímače do elektrické zásuvky zkontrolujte jeho pohotovostní

• Na modulu bezdrátového přijímače začne blikat kontrolka LINK LED (modrá). Pokud kontrolka LED nebliká, stiskněte hrotem propisky na zadní straně modulu bezdrátového přijímače na 5 až 6 sekund tlačítko ID SET, dokud nezačne blikat kontrolka LINK LED (modře). Další informace o kontrolce LED najdete v uživatelské příručce k sadě SWA-9100S. ID SET

3. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

• Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

• Po dokončení ID SET se Soundbar automaticky zapne. SOUNDMODE PAIR5 Sec ID SET Logo SAMSUNG je nahoře VÝSTRAHA

• Pokud Soundbar přehrává hudbu ve chvíli, kdy jej připojíte k sadě SWA-9100S, může dojít k zadrhávání zvuku v důsledku dokončování připojení.

4. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

STANDBY LINK STANDBY LINK Svítí modře Jakmile je vytvořeno připojení mezi Soundbarem a modulem bezdrátového připojení, přestane kontrolka LINK LED blikat a bude svítit modře.

5. Není-li sada SWA-9100S připojena, opakujte postup od kroku 2.CZE - 11

04 PŘIPOJENÍ K TELEVIZORU

Zvuk televizoru můžete ze zařízení Soundbar poslouchat prostřednictvím kabelového nebo bezdrátového připojení.

• Pokud je zařízení Soundbar připojeno k vybraným televizorům Samsung, je možné jej ovládat dálkovým ovladačem televizoru. – Po propojení Soundbaru s televizorem pomocí optického kabelu budou tuto funkci podporovat televizory Samsung Smart TV s podporou funkce Bluetooth uvedené na trh od roku 2017. – Tato funkce vám rovněž umožňuje pomocí nabídky televizoru upravit zvukové pole a různá nastavení včetně hlasitosti a ztlumení zvuku. Metoda 1: Připojení pomocí kabelu Připojení televizoru pomocí kabelu HDMI VÝSTRAHA

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Chcete-li připojit kabel HDMI mezi televizorem azařízením Soundbar, nezapomeňte zapojit koncovky soznačením ARC. Jinak může dojít kporuše zvukového výstupu televizoru.
• Doporučujeme použít kabel High-Speed HDMI Cable with Ethernet. Zkontrolujte (ARC) u konektoru HDMI IN na vašem televizoru.HDMI IN(ARC)HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL) Kabel HDMISpodní strana zařízení Soundbar Zkontrolujte konektor HDMI TO TV (ARC) na hlavní jednotce Soundbar.Horní strana Soundbaru TV ARC

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI.

2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a zařízení Soundbar začne přehrávat zvuk

z televizoru.CZE - 12

• Pokud není slyšet zvuk televizoru, přepněte stisknutím tlačítka (Zdroj) na dálkovém ovladači nebo na horní straně Soundbaru do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

• Pokud se na displeji hlavní jednotky Soundbaru nezobrazí „TV ARC“, zkontrolujte, zda je kabel HDMI zapojen do správného konektoru.

• Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar. POZNÁMKY

• HDMI je rozhraní umožňující digitální přenos obrazových a zvukových dat prostřednictvím jednoho konektoru.

• Pokud je televizor vybaven konektorem ARC, připojte kabel HDMI ke konektoru HDMI IN (ARC).

• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.

• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC.

• Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka televizoru může v závislosti na výrobci obsahovat jiná označení pro Dolby Digital a PCM.)CZE - 13 Připojení pomocí optického kabelu Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Pokud použijete optický kabel akoncovky jsou zakryté, nezapomeňte kryty sejmout. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Spodní strana zařízení Soundbar Horní strana SoundbaruOptický kabel (není součástí balení) D.IN

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN

(OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT na televizoru.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.CZE - 14

Používání funkce Q-Symphony Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v nabídce televizoru Zvukový výstup nabídka „TV+Soundbar“. Vyberte příslušnou nabídku. Nabídka televizoru NEBO Optický kabel (není součástí balení) Kabel HDMI D.IN

• Příklad nabídky televizoru: TV + [AV] Soundbar Název řady [HDMI] POZNÁMKY

• Funguje na základě kodeku podporovaného televizorem.

• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).

• Tato funkce je dostupná u televizorů Samsung uvedených na trh vroce 2020 nebo později au některých modelů zařízení Soundbar.CZE - 15 Metoda 2: Bezdrátové připojení Připojení televizoru přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Současně lze připojit pouze jeden televizor. SOUND MODE PAIR NEBO První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. „BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

3. Na obrazovce televizoru vyberte ze seznamu možnost „[AV] Samsung Soundbar Q6A-Series“.

V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

• Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

4. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Q6A-Series“), odstraňte je.

• Poté opakujte kroky 1 až 3. POZNÁMKA

• Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“.CZE - 16 Odpojení zařízení Soundbar od televizoru Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).

• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo , když je Soundbar ve stavu „ BT READY “. (Přepnutí mezi Zapnuto → Vypnuto) Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 20 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Pokud jsou se Soundbarem spárována současně dvě nebo více zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.CZE - 17

05 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Propojte zařízení Soundbar s externím zařízením pomocí drátového připojení nebo připojení Bluetooth, pokud chcete, aby se zvuk z externího zařízení přehrával přes něj. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat apřehrávat Dolby Atmos) Kontrolní opatření před připojením

• Technologie Dolby Atmos® a DTS:X jsou podporovány pouze v režimu HDMI.

• Pokud možnosti výstupu zvuku zahrnují možnost sekundárního zvuku, ujistěte se, že je tato možnost vypnutá. • Ujistěte se, že obsah podporuje technologii Dolby Atmos®.HDMI OUTHDMI IN(ARC) HDMI HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL) Kabel HDMIKabel HDMISpodní strana zařízení Soundbar

Externí zařízení Horní strana Soundbaru HDMI

1. Pomocí kabelu HDMI propojte konektor HDMI na zadní straně výrobku s konektorem HDMI OUT

na digitálním zařízení.

2. Pomocí kabelu HDMI propojte konektor HDMI TO TV (ARC) na zadní straně výrobku s konektorem

HDMI IN na vašem televizoru.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „HDMI“.

4. Na displeji zařízení Soundbar se zobrazí Režim „HDMI“ a zařízení začne přehrávat zvuk.CZE - 18

POZNÁMKY Pokud používáte technologii Dolby Atmos®

DOLBY ATMOS Kongurace technologie Dolby Atmos® na přehrávači BD a dalších zařízeních.

Specikace podporovaných signálů UHD (3840 x 2160p) Frekvence snímků (fps; snímky/s)Barevná hloubka RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0

Připojení pomocí optického kabelu OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optický kabel (není součástí balení)Spodní strana zařízení Soundbar BD/DVD přehrávač / set-top box / herní konzole Horní strana Soundbaru D.IN

06 PŘIPOJENÍ PAMĚŤOVÉHO ZAŘÍZENÍ USB Pomocí zařízení Soundbar můžete přehrávat hudební soubory uložené na paměťových zařízeních USB. Konektor USB HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A) USB

1. Zařízení USB připojte ke konektoru USB na spodní straně produktu.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

3. Na displeji se zobrazí „USB“.

4. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory z paměťového zařízení

• Pokud není zařízení USB připojeno déle než 20 minut, zařízení Soundbar se automaticky vypne (Auto Power Down). Kompatibilní formáty Přípona Kodek Vzorkovací frekvence Datový tok *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32–320 kb/s MPEG1 Layer3 32 kHz ~ 48 kHz 32–320 kb/s MPEG2 Layer3 16 kHz ~ 24 kHz 8–160 kb/s MPEG2.5 Layer3 8 kHz ~ 12 kHz 8–160 kb/s *.wma WMA7/8/9 (pouze Audio) 32 kHz ~ 48 kHz 32–320 kb/s *.ogg Vorbis 32 kHz ~ 48 kHz 45–500 kb/s *.aac *.m4a *.mp4 AAC-LC (MPEG2/MPEG4 pouze Audio) 32 kHz ~ 48 kHz 32–320 kb/s *.wav LPCM 32 kHz ~ 192 kHz 1024–9216 kb/s *.ac FLAC 32 kHz ~ 192 kHz 162–8100 kb/s *.aiff AIFF 32 kHz ~ 192 kHz 1024–9216 kb/s

• Je-li na zařízení USB uloženo příliš mnoho složek (asi 200) a souborů (asi 2000), může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.CZE - 20

07 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Připojení přes Bluetooth Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

• Připojení je omezeno na jeden televizor nebo dvě zařízení Bluetooth současně. Zařízení Bluetooth SOUND MODE PAIR NEBO První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO) a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. „BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

2. Vyberte ze seznamu možnost „[AV] Samsung Soundbar Q6A-Series“.

• Po připojení zařízení Soundbar k zařízení Bluetooth se na čelním displeji zobrazí [Název zařízení Bluetooth] → „BT“.

3. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení

připojeného přes Bluetooth. Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „[AV] Samsung Soundbar Q6A-Series“), odstraňte je.

• Poté opakujte kroky 1 a 2. POZNÁMKA

• Po prvním připojení Soundbaru k vašemu mobilní zařízení použijte k dalšímu připojení režim „BT

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete vyhledávat dříve připojené televizory nebo připojit dříve připojené mobilní zařízení k Soundbaru.

• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.) POZNÁMKY

• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

• Zařízení Soundbar se po 20 minutách ve stavu Ready automaticky vypne.

• Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech: – V okolí zařízení Soundbar je silné elektrické pole. – Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth. – Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

• Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

• Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

• Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV] Samsung Soundbar Q6A-Series“. Režim bezdrátového reproduktoru se změní automaticky na „BT“. – K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

• Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY“. Zapnutí Bluetooth Power (SOUND MODE) Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND

2. Na displeji zařízení Soundbar se zobrazí zpráva „ON-BLUETOOTH POWER“.CZE - 22

Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. Odpojení jednotky Soundbar od zařízení Bluetooth Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“. POZNÁMKY

• V režimu připojení Bluetooth se připojení Bluetooth může vypnout, když vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth přesáhne 10 m.

• Přístroj Soundbar se po 20 minutách ve stavu pohotovosti vypne. Informace o technologii Bluetooth Bluetooth je technologie, která umožňuje zařízením s podporou Bluetooth snadno komunikovat bez drátů na malé vzdálenosti.

• Zařízení s technologií Bluetooth může při některých způsobech použití způsobovat rušení nebo nesprávnou funkci. Příklady: – Část těla je v kontaktu s přijímacím/vysílacím systémem zařízení Bluetooth nebo přístrojem Soundbar. – Překážky, jako jsou stěny, rohy nebo kancelářské přepážky, mohou způsobit rozdíly v šíření signálu. – Zařízení využívající stejné pásmo, například lékařské přístroje, mikrovlnné trouby a bezdrátové místní sítě, mohou způsobit elektrické rušení.

• Při párování přístroje Soundbar se zařízením Bluetooh udržujte toto zařízení v malé vzdálenosti.

• Čím větší je vzdálenost mezi přístrojem Soundbar a zařízením Bluetooth, tím horší je kvalita. Pokud vzdálenost překročí dosah Bluetooth, dojde k výpadku spojení.

• V oblastech s nekvalitním příjmem nemusí připojení Bluetooth fungovat.

• PřipojeníBluetooth pracuje jen v blízkosti přístroje. Připojení bude automaticky ukončeno, pokud překročíte uvedený dosah. I v uvedeném dosahu může dojít ke zhoršení kvality zvuku vlivem překážek, jako jsou dveře a stěny.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.CZE - 23 Více připojení přes Bluetooth Soundbar lze připojit ke 2 zařízením Bluetooth současně. Zařízení Bluetooth A Zařízení Bluetooth B

1. Připojte Soundbar k maximálně dvěma zařízením Bluetooth. (Pokyny naleznete na straně 20)

2. Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.

3. Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“,

začne se přehrávat hudba za zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A“.

4. Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.

• V některých zařízeních lze zařízení přepnout oznámením nebo upozorněním.

• Některá zařízení nepodporují vícenásobné připojení Bluetooth.

• Když se žádné zařízení nespáruje do 3 minut, režim „BT PAIRING“ se zastaví.

• Přepnutí zařízení může v některých aplikacích trvat přibližně 7 sekund.

• Pokud se pokusíte připojit třetí zařízení Bluetooth, zařízení A nebo B se odpojí. (Zařízení, které momentálně nehraje, bude odpojeno.)

• Lze připojit pouze jeden televizor Samsung TV nebo 2 zařízení Bluetooth současně.

• Soundbar bude odpojen od zařízení Bluetooth, jakmile obdrží požadavek na připojení z televizoru Samsung.CZE - 24 Používání Tap Sound Přiložte mobilní zařízení kzařízení Soundbar apřehrávejte přes něj zvuk z mobilního zařízení.

• Tato funkce nemusí být podporována u všech mobilních zařízení.

• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Mobilní zařízení Aplikace SmartThings Horní strana Soundbaru

1. Zapněte na mobilním zařízení funkci Tap Sound.

• Postup pro zapnutí této funkce naleznete dále v části „Aktivace funkce Tap Sound“.

2. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

3. Přehrajte zvuk z mobilního zařízení zařízením Soundbar.

• Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

• Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.

• Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.

• Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace. Aktivace funkce Tap Sound Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.

2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte ( → ).

3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení

mobilního zařízení k zařízení Soundbar. POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.

• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.CZE - 25 08 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Jak používat dálkový ovladač VOL WOOFERSOUNDBARSOUND MODE PAIR

Vypínač Surround VOL WOOFER SOUNDMODEBluetoothPOWER Slouží k zapnutí a vypnutí zařízení Soundbar.

Surround VOL WOOFER SOUND MODE Bluetooth POWER Zdroj Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.

Ztlumit VOL BASS SOUND MODE PAIR Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Stisknutím tlačítka budete cyklicky procházet dostupné zvukové režimy: SURROUND SOUND, GAME PRO, ADAPTIVE SOUND, a STANDARD. – SURROUND SOUND Poskytuje širší zvukové pole, než je je běžné. – GAME PRO Poskytuje stereoskopický zvuk, abyste se ještě víc ponořili do hry. – ADAPTIVE SOUND Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základně charakteristiky obsahu. – STANDARD Poskytuje výstup původního zvuku.

• DRC (Dynamic Range Control) Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Když je Soundbar vypnutý, stiskněte a podržte tlačítko SOUND MODE na déle než 5 sekund. Tím zapnete nebo vypnete funkci DRC (Řízení dynamického rozsahu). Když je zapnutá funkce DRC, sníží se hlasitost hlasitého zvuku. (Zvuk může být zkreslený.)CZE - 26

• Bluetooth Power Tato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá. – Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Stiskněte tlačítko PAIR. Na displeji Soundbaru se zobrazí zpráva „BT PAIRING“. V tomto režimu můžete Soundbar připojit k novému zařízení Bluetooth tak, že tento Soundbar vyberete ze seznamu vyhledaných zařízení Bluetooth.

Přehrát/ Pozastavit Surround VOL WOOFER SOUNDMODEBluetoothPOWER Stisknutím tlačítka p dočasně pozastavíte přehrávání hudebního souboru. Dalším stisknutím tohoto tlačítka bude přehrávání hudebního souboru pokračovat.

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Nahoru/Dolů/ Vlevo/Vpravo Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/ Vlevo/Vpravo. Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačítku můžete vybírat a nastavovat funkce.

• Opakování Chcete-li použít funkci opakování v režimu „USB“, stiskněte tlačítko Nahoru.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.

• ID SET Podržením stisknutého tlačítka Nahoru po dobu 5 sekund dokončíte ID SET (při připojování bezdrátového subwooferu nebo bezdrátových zadních reproduktorů).CZE - 27

Ovládání zvuku Surround VOL WOOFER SOUND MODE Bluetooth POWER Po stisknutí tlačítka se postupně zobrazí nastavení TREBLE, BASS, AUDIO SYNC, CENTER LEVEL, TOP LEVEL, a VIRTUAL ON/OFF. Požadovaná nastavení lze upravit pomocí tlačítek Nahoru/Dolů.

• Chcete-li ovládat úroveň výšek a basů, vyberte tlačítko (Ovládání zvuku) a vyberte TREBLE nebo BASS. Pak upravte hlasitost pomocí tlačítek Nahoru/Dolů v rozmezí -6~+6. (Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“.)

• Podržením stisknutého tlačítka (Ovládání zvuku) na 5 sekund nastavte zvuk pro jednotlivá frekvenční pásma. Pomocí tlačítek Levý/ Pravý můžete vybrat některou z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomocí tlačítek Nahoru/Dolů u ní nastavit hodnotu -6 až +6. (Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“.)

• Není-li obra televizoru a zvuku ze Soundbaru synchronizován, stiskněte tlačítko (Ovládání zvuku) a vyberte možnost AUDIO SYNC. Následně pomocí tlačítek Nahoru/Dolů nastavte zpožďování zvuku v rozmezí 0~300 ms. (Není k dispozici v režimu „USB“ nebo „BT“.)

• Služba AUDIO SYNC je podporována pouze u některých funkcí.

• Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnost CENTER LEVEL nebo TOP LEVEL a následně šipkami Nahoru/Dolů upravte hlasitost v rozmezí od −6 do +6.

• Funkce reproduktoru VIRTUAL se ON/OFF šipkami Nahoru/Dolů.

• Když jsou připojené zadní reproduktory (prodávají se samostatně), jsou podporována nastavení REAR SPEAKER ON/OFF a REAR LEVEL. Pomocí tlačítek Nahoru/Dolů nastavte REAR SPEAKER ON/OFF a upravte hlasitost REAR LEVEL v rozsahu -6 až +6.

• Ztlumit Stisknutím tlačítka VOL ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.CZE - 28 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Vypněte zařízení Soundbar.

2. Na 5 s podržte tlačítko WOOFER .

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE“ (Výchozí režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Tlačítko dálkového ovladače Displej Stav SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE (Výchozí režim) Vypněte dálkový ovladač televizoru. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec SAMSUNG-TV REMOTE Zapněte IČ dálkový ovladač televizoru Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Zapněte IČ dálkový ovladač televizoru cizího výrobce.CZE - 29 Používání skrytých tlačítek (tlačítka s více funkcemi) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (Nahoru) Dálkovém ovladači televizoru Zapnuto/Vypnuto (pohotovostní režim) Strana 28 Vlevo Zapnutí/vypnutí automatického připojení televizoru (Připraveno pro BT) Strana 16 Nahoru ID SET Strana 26 (Ovládání zvuku) 7 pásmový EQ Strana 27 SOUND MODE DRC ON/OFF (pohotovostní režim) Strana 25 Bluetooth Power Strana 26 Výstupní specikace pro různé režimy zvukových efektů Efekt Vstup Výstup Bez sady bezdrátových zadních reproduktorů Se sadou bezdrátových zadních reproduktorů SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.

• Je-li vstupní zdroj ve formátu Dolby Atmos®, nastavení pouze se subwooferem poskytne

3.1.2kanálový zvuk, zatímco nastavení se sadou bezdrátových zadních reproduktorů poskytne

• Prostorové reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby prostorové reproduktory hrály, je nutné změnit režimu efektů na SURROUND

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.

• Zkontrolujte, zda je zeď dostatečně silná, aby výrobek unesla. Pokud ne, zeď vyztužte nebo zvolte pro montáž jiné místo.

• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat. – Průměr: M5 – Délka: doporučená délka alespoň 35 mm

• Před montáží zařízení Soundbar na zeď připojte kabely z jednotky do externích zařízení.

• Ujistěte se, zda je jednotka vypnutá apřed instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít kúrazu elektrickým proudem. Součásti pro upevnění na stěnu Šablona pro upevnění na stěnu x 2 (M4 x L10) x 2 Držák šroubu Šroub x 2 Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Šablona pro

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5 cm a víceCZE - 31

2. Vyrovnejte Osu šablony pro upevnění na

stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď Šablona pro upevnění na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa

3. Do středu otvorů A-TYPE na obou stranách

šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom Šablona pro upevnění na stěnu sundejte.

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy. Používáte-li kotvy, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Nástěnné držáky.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Nástěnných držáků. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 32

7. Montáž zařízení Soundbar proveďte tak, že

zavěsíte přiložené Nástěnných držáků na Držáky šroubů na stěně.

8. Zasuňte Soundbar podle následujícího

obrázku tak, aby Nástěnné držáky držely pevně na Šroubech.

• Širší (spodní) části Nástěnné držáky nasaďte na Šroubech a poté posuňte Nástěnné držáky dolů tak, aby zůstaly pevně viset na Šroubech.

SOUNDBARU NA STOJAN TELEVIZORU Umístěte Soundbar na stojan televizoru. 3 cm nebo více Podle obrázku vyrovnejte střed televizoru se středem Soundbaru a opatrně vložte Soundbar do stojanu televizoru. Pro dosažení optimální kvality zvuku umístěte Soundbar nejméně 3 cm od přední strany televizoru. POZNÁMKA

• Soundbar musí být umístěn na rovném a pevném povrchu.CZE - 33 11 AKTUALIZACE SOFTWARU Společnost Samsung může v budoucnu vydat aktualizace rmwaru pro zařízení Soundbar. Konektor USB HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) Je-li aktualizace k dispozici, připojte zařízení USB, na kterém je tato aktualizace rmwaru uložena, ke konektoru USB na zařízení Soundbar a můžete rmware aktualizovat. Další informace o stahování souborů aktualizací najdete na webu společnosti Samsung (www.samsung.com

Support). Následně vyberte typ produktu a zadejte modelové číslo svého Soundbaru, vyberte možnost Software a aplikace a následně Stahování. Názvy položek v možnostech se mohou měnit. Postup aktualizace Po dokončení aktualizace budou zachována všechna přizpůsobená uživatelská nastavení.

1. Připojte USB ashdisk do portu USB na svém

počítači. Důležité: Dbejte na to, aby na USB ashdisku nebyly žádné hudební soubory. To by mohlo způsobit selhání aktualizace rmwaru.

2. Přejděte na web (samsung.com)

vyberte pole Zadejte číslo modelu a zadejte model vašeho zařízení Soundbar. Vyberte příručky a soubory ke stažení a stáhněte si nejnovější soubor softwaru.

3. Stažený software uložte na USB disk a

volbou „Extrahovat sem“ rozbalte složku.

4. Vypněte Soundbar a do konektoru USB

zapojte jednotku USB s aktualizací softwaru.

5. Zapněte Soundbar, stiskněte na zařízení

tlačítko (Zdroj), a potom vyberte režim „USB“. Na displeji se zobrazí text „UPDATE“ a spustí se aktualizace. Po dokončení aktualizace se Soundbar automaticky restartuje.

• Tento produkt je vybaven funkcí DUAL BOOT. Pokud se aktualizace rmwaru nezdaří, můžete ho aktualizovat znovu.

• Během aktualizace produkt nevypínejte ani nevyjímejte paměťové zařízení USB.

• Pokud je v zařízení Soundbar již nainstalována nejnovější verze, aktualizace se nenainstaluje.

• Podpora aktualizace se odvíjí od typu USB.

6. Na soundbaru obnovte původní nastavení.CZE - 34

Pokud se nezobrazí UPDATE

1. Vypněte zařízení Soundbar, odpojte a znovu

připojte paměťové zařízení se soubory aktualizace ke konektoru USB zařízení Soundbar.

2. Odpojte napájecí kabel zařízení Soundbar,

znovu jej zapojte a zapněte zařízení Soundbar. POZNÁMKY

• Pokud Soundbar podporuje audio soubory uložené na paměťovém zařízení, nemusí aktualizace rmwaru fungovat správně.

• Během aktualizace nepřerušujte napájení ani neodpojujte zařízení USB. Po ukončení aktualizace rmwaru se hlavní jednotka automaticky zapne.

• Pokud se připojení k subwooferu po aktualizaci automaticky neobnoví, vyhledejte si informace na straně 6.

• Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda není ash disk poškozen.

• Uživatele operačního systému Mac OS musejí použít USB formátování MS-DOS (FAT).

• Aktualizace prostřednictvím USB nemusí být v závislosti na výrobci paměťového zařízení k dispozici. Obnovení INIT OK Horní strana zařízení Soundbar Zapněte zařízení Soundbar apřímo na jednotce stiskněte alespoň na 5sekund současně tlačítka (Hlasitost). Na displeji se zobrazí text „INIT OK“ adojde kresetování zařízení Soundbar. VÝSTRAHA

• Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.CZE - 35

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené. Soundbar se nezapne. ; Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky. Soundbar nepracuje správně. ; Po vytažení napájecí kabel znovu zapojte. ; Odpojte napájecí kabel z externího zařízení a zkuste to znovu. ; Pokud není kdispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 3.) Vpřípadě, že nefunguje dálkový ovladač. ; Namiřte dálkový ovladač přímo na Soundbar. ; Vyměňte baterie za nové. Ze zařízení Soundbar nevychází žádný zvuk. ; Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte. ; Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení. ; Vpřípadě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Vyberte Soundbar) ; Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte. ; Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení. ; Inicializujte produkt a zkuste to znovu. (Viz strana 34.) Ze subwooferu nevychází žádný zvuk. ; Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (Viz strana 7.) ; Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek. ; Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení. Keep your speaker away from such devices. ; Odpojte a znovu připojte zástrčku napájení. Hlasitost subwooferu je příliš nízká. ; Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (Viz strana 27.) ; Přemístěte subwoofer blíž k sobě. Vpřípadě, že televizor není připojený přes HDMI TO TV (ARC). ; Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky ARC. (Viz strana11.) ; Připojení se nemusí zdařit zdůvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo. ; Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC vnabídce televizoru. (Samsung TV: Doma ( ) → Nastavení ( ) → Obecné → Správce externích zařízení → Anynet+ (HDMI-CEC)

Po připojení k televizoru v režimu HDMI TO TV (ARC) není slyšet žádný zvuk. ; Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo Dolby Digital. (Pro televizor Samsung: Doma ( ) → Nastavení ( ) → Zvuk → Nastavení pro pokročilé → Formát digitálního výstupu zvuku) Soundbar se nepřipojí prostřednictvím Bluetooth. ; Při připojování nového zařízení přepněte pro připojení na režim „BT PAIRING“. (Stiskněte na ovladači tlačítko PAIR nebo stiskněte na jednotce alespoň na 5sekund tlačítko (Zdroj).) ; Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte. ; Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth) ; Automatické propojení s televizorem může být vypnuto. Pokud je zařízení Soundbar v režimu „BT READY“, na 5 s podržte na dálkovém ovladači zařízení Soundbar tlačítko Vlevo a vyberte ON-TV CONNECT. Pokud se zobrazí OFF-TV CONNECT, proveďte změnu výběru opětovným podržením tlačítka Vlevo na 5 s. ; Odpojte a znovu připojte zástrčku napájení a zkuste to znovu. ; Inicializujte produkt a zkuste to znovu. (Viz strana 34.) Při připojení prostřednictvím Bluetooth zmizí zvuk. ; Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd. ; Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže kzařízení Soundbar. ; Pokud je část vašeho těla vkontaktu svysílačem apřijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci apodmínky pro používání. Vícenásobné připojení Bluetooth nefunguje. ; Když je televizor připojený k Soundbar, vícenásobné připojení Bluetooth nemusí fungovat. Odpojte Soundbar od televizoru a opakujte akci. ; Zkontrolujte, zda je zapnuté nastavení Vícenásobné připojení Bluetooth. (Viz část „Při připojení prostřednictvím Bluetooth zmizí zvuk.“.) ; Odpojte zařízení, které aktuálně přehrává zvuk, spárujte ho se zařízením, které chcete připojit, a potom znovu připojte předchozí zařízení. ; Jestliže není zvuk slyšet ani po správném připojení, přečtěte si část „Při připojení prostřednictvím Bluetooth zmizí zvuk.“. Soundbar se nezapne automaticky s televizorem. ; Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení stelevizorem neaktivní. Nejdříve televizor vypněte.CZE - 37 13 LICENCE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2020 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners. [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency.CZE - 38

SOFTWARU Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 39

16 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje Název modelu HW-Q600A

Hmotnost 3,4 kg Rozměry (Š x V x H) 980,0 x 58,0 x 105,0 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon 200W (30W x 6 + 10W x 2) Podporované formáty pro přehrávání Dolby Atmos (True HD / Digital Plus), Dolby Digital, DTS-HD Master Audio, DTS:X, DTS VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (Bluetooth) Maximální výkon vysílače (SRD) 6mW při 2,402GHz – 2,480GHz 25mW při 5,725GHz – 5,825GHz Název subwooferu PS-WA67B Hmotnost 5,8 kg Rozměry (Š x V x H) 205,0 x 353,0 x 303,2 mm ZESILOVAČ Jmenovitý výstupní výkon 160W VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25mW při 5,725GHz – 5,825GHz Celkový příkon v pohotovostním režimu (W) 2,0W Bluetooth Metoda deaktivace portu Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund. POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné.CZE - 40 Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království. [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů www.samsung.com/global/ecodesign_componentDEU - ii SICHERHEITSINFORMATIONEN

3. „USB“ se prikazuje na ekranu.

3. Jednotku nevystavujte priamemu

5. Batéria používaná s týmto zariadením

– Pripojenie pomocou optického kábla

Pripojenie pomocou optického kábla

Ak sa nezobrazí položka UPDATE

2. Pripojte napájací prúdový kábel do zdroja napájania a následne do zariadenia Soundbar.

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Q6A-Series“), vymažte ho.

• Následne zopakujte kroky 1 až 3. POZNÁMKA

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

3. Na displeji sa zobrazí položka „USB“.

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

• Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „[AV] Samsung Soundbar Q6A-Series“), vymažte ho.

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

3. Uložte prevzatý softvér na pamäťové

Ak sa nezobrazí položka UPDATE

Technické údaje Názov modelu HW-Q600A
