LIETOŠANAS INSTRUKCIJA HWQ600A SAMSUNG

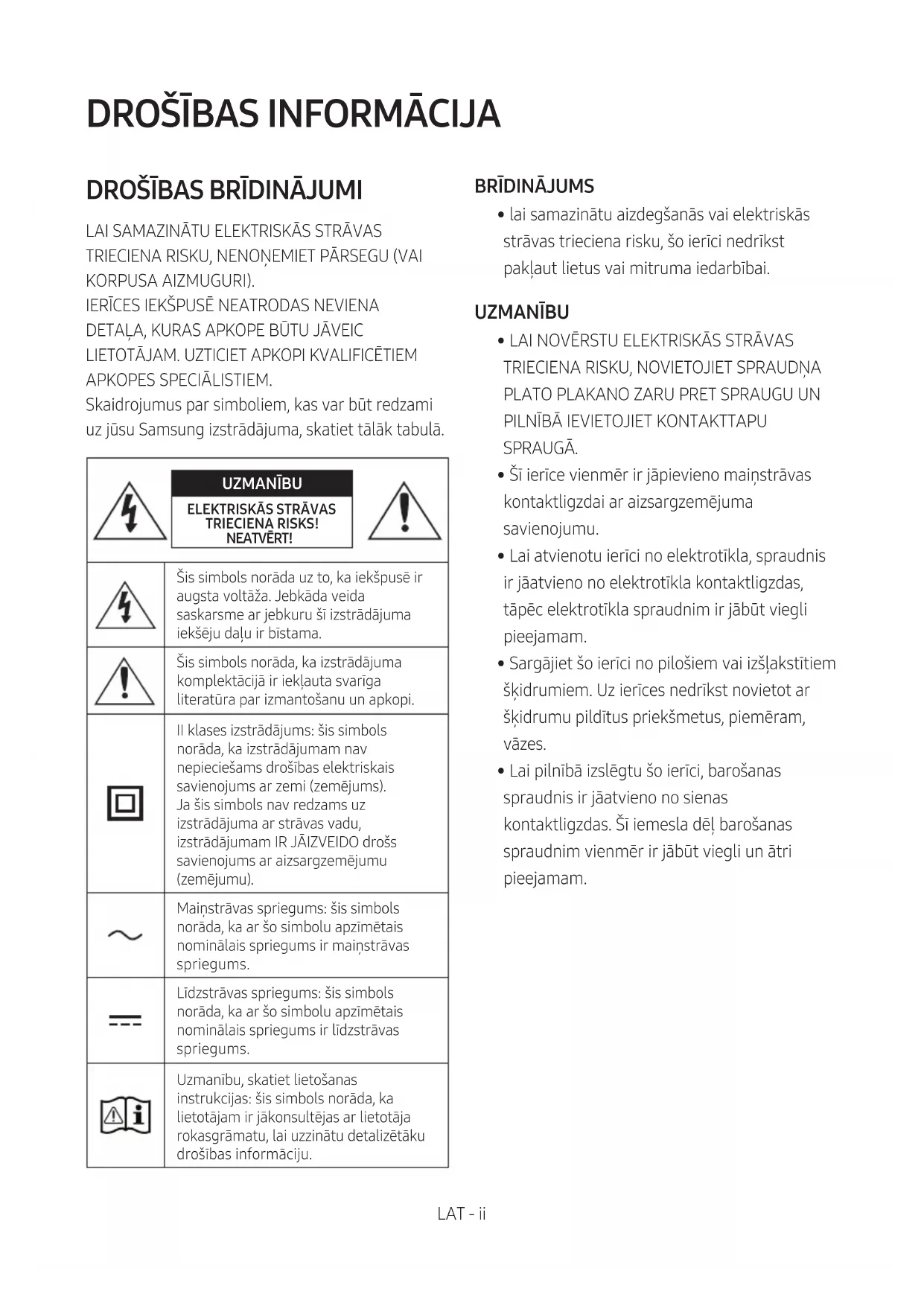

APKOPES SPECIĀLISTIEM. Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā. UZMANĪBU ELEKTRISKĀS STRĀVAS TRIECIENA RISKS! NEATVĒRT!Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.II klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums). Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu). Maiņstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir maiņstrāvas spriegums.Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

• lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai. UZMANĪBU

• Šī ierīce vienmēr ir jāpievieno maiņstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.

• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.

• Sargājiet šo ierīci no pilošiem vai izšļakstītiem šķidrumiem. Uz ierīces nedrīkst novietot ar šķidrumu pildītus priekšmetus, piemēram, vāzes.

• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēļ barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.LAT - iii PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai maiņstrāvas padeves avots

jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7~10cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet maiņstrāvas

spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu

siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem

(piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no maiņstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstākļos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur

ķīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās. UZMANĪBU : Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju. PAR ŠO ROKASGRĀMATU Lietotāja rokasgrāmatai ir divas daļas: vienkārša LIETOTĀJA ROKASGRĀMATA dokumenta veidā un detalizēta PILNĀ ROKASGRĀMATA , kuru varat lejupielādēt.

LIETOTĀJA ROKASGRĀMATA

Skatiet šo rokasgrāmatu, lai uzzinātu par drošības norādījumiem, izstrādājuma uzstādīšanu, komponentiem, savienojumiem un izstrādājuma specikācijām.

PILNĀ ROKASGRĀMATA tekstam varat piekļūt Samsung tiešsaistes klientu atbalsta centrā, skenējot QR kodu. Lai rokasgrāmatu skatītu savā datorā vai mobilajā ierīcē, lejupielādējiet rokasgrāmatu dokumenta formātā no Samsung tīmekļa vietnes. (http://www.samsung.com/support) Konstrukcija un specikācijas var tikt mainītas bez iepriekšēja brīdinājuma.LAT - iv SATURS 01 Komponentu pārbaude 2 Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas) ------------------------- 2 02 Izstrādājuma pārskats 3 Sistēmas Soundbar priekšējais panelis/augšējais panelis ------------------------- 3 Soundbar apakšējais panelis ------------------------- 4 03 Soundbar pievienošana 5 Pievienošana pie elektriskās strāvas

Sistēmas Soundbar savienošana ar zemfrekvenču skaļruni

– Automātiska savienojuma izveide starp zemfrekvenču skaļruni un sistēmu Soundbar

– Zemfrekvenču skaļruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas

Modeļa SWA-9100S (nopērkams atsevišķi) savienošana ar sistēmu Soundbar

05 Savienošana ar ārēju ierīci 17 Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskaņošanas funkciju)

06 Savienošana ar USB krātuves ierīci 19LAT - v 07 Savienojuma izveide ar mobilo ierīci 20 Savienošana, izmantojot Bluetooth

Funkcijas Tap Sound lietošana

08 Tālvadības pults lietošana 25 Kā lietot tālvadības pulti

Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti ------------------------- 28 Paslēpto pogu (pogas ar vairākām funkcijām) lietošana

Izvades specikācijas dažādiem skaņu efektu režīmiem

09 Sienas stiprinājuma uzstādīšana 30 Piesardzības pasākumi uzstādīšanas laikā

Sienas stiprinājuma komponenti

Sistēmas Soundbar novietošana uz televizora statīva

11 Programmatūras atjaunināšana 33 Atjaunināšanas procedūra

Ja netiek parādīts paziņojums UPDATE

12 Problēmu novēršana 35 13 Licence 37 14 Paziņojums par atvērtā pirmkoda licenci 38 15 Svarīga piezīme par apkopi 38 16 Specikācijas un norādījumi 39 Specikācijas

VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbar galvenā ierīce Zemfrekvenču skaļrunis Tālvadības pults/Baterijas x 2 Barošanas vads

Zemfrekvenču skaļrunis , Soundbar) Maiņstrāvas/ līdzstrāvas adapteris (Soundbar) HDMI kabelis x 2 x 2 (M4 x L10) x 2 Sienas stiprinājuma šablons Skrūves turētājs Sienas stiprinājuma kronšteinu Skrūve

• Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet produktam pielīmētajā etiķetē. (Etiķete: Soundbar galvenās ierīces apakšpuse)

• Lai iegādātos papildu komponentus vai kabeļus, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

• Piederumu izskats var nedaudz atšķirties no iepriekšējā attēlā redzamā. Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas) Bīdiet aizmugurējo vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2AA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. Iebīdiet aizmugurējo vāciņu atpakaļ vietā.LAT - 3

02 IZSTRĀDĀJUMA PĀRSKATS

Sistēmas Soundbar priekšējais panelis/augšējais panelis Novietojiet izstrādājumu tā, lai SAMSUNG logotips būtu tā augšpusē. Augšējais panelis

Displejs Rāda izstrādājuma statusu un pašreizējo režīmu.

Poga (Ieslēgšana/izslēgšana) Ieslēdziet un izslēdziet barošanu.

• Funkcija Auto Power Down Ierīce automātiski izslēdzas tālāk minētajās situācijās. – Režīmā D.IN/HDMI/BT/USB: ja audio signāls nav pieejams 20 minūtes.

Poga (Skaļums) Regulējiet skaļuma līmeni.

• Kad skaļuma līmenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.

Poga (Avots) Izvēlieties avota ievades režīmu. Ievades režīms Displejs Optiskā digitālā ievade D.IN ARC (HDMI OUT) ievade D.IN TV ARC (Automātiska pārvēršana) HDMI ievade HDMI BLUETOOTH režīms BT USB režīms USB

• Ieslēdziet režīmu “BT PAIRING”, pārslēdziet avotu uz režīmu “BT” un pēc tam nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).

• Barošanas poga sāk darboties 4–6sekunžu laikā pēc maiņstrāvas vada pievienošanas.

• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5sekunžu aizkavēšanos.

• Ja vēlaties izbaudīt skaņas, ko atskaņo tikai sistēma Soundbar, izslēdziet televizora skaļruņus, izmantojot televizora izvēlni Audio iestatījumi. Skatiet televizora komplektācijā iekļauto lietotāja rokasgrāmatu.LAT - 4 Soundbar apakšējais panelis HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL) HDMI

USB (5V 0.5A) Pievienojiet šeit USB ierīci, lai atskaņotu USB ierīcē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.

DC 24V (Elektriskās barošanas ieeja) Pievienojiet maiņstrāvas/līdzstrāvas barošanas adapteri.

HDMI Ļauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Savienojiet ar ārējas ierīces HDMI izejas ligzdu.

DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.

• Lai atvienotu maiņstrāvas/līdzstrāvas adaptera barošanas vadu no sienas kontaktligzdas, velciet to aiz kontaktspraudņa. Nevelciet, satverot kabeli.

• Šo ierīci vai citus komponentus nedrīkst pievienot maiņstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.LAT - 5

03 SOUNDBAR PIEVIENOŠANA

Pievienošana pie elektriskās strāvas Izmantojiet barošanas komponentus, lai zemfrekvenču skaļruni un sistēmu Soundbar savienotu ar barošanas avotu šādā secībā:

1. Pievienojiet barošanas vadu zemfrekvenču skaļrunim.

2. Pievienojiet strāvas izvades kabeli strāvas adapterim un pēc tam pievienojiet to Soundbar.

3. Pievienojiet barošanas vadu kontaktligzdai.

Skatiet tālāk redzamos attēlus.

• Papildinformāciju par elektroenerģiju un tās patēriņu skatiet etiķetē, kas ir pielīmēta izstrādājumam. (Etiķete: Soundbar galvenās ierīces apakšpuse) POWER Zemfrekvenču skaļruņa aizmugureBarošanas vadsPievienošana pie elektriskās strāvas USB (5V 0.5A) DC 24V DC 24V Soundbar galvenās ierīces apakšpuseMaiņstrāvas/līdzstrāvas adapterisBarošanas vadsPievienošana pie elektriskās strāvas
• Novietojiet maiņstrāvas/līdzstrāvas adapteri plakaniski uz galda vai grīdas. Ja novietosit maiņstrāvas/līdzstrāvas adapteri tā, ka tā maiņstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī varēs iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus.LAT - 6 Sistēmas Soundbar savienošana ar zemfrekvenču skaļruni Ja ir pievienots zemfrekvenču skaļrunis, varat klausīties bagātīgu basa skaņu. Automātiska savienojuma izveide starp zemfrekvenču skaļruni un sistēmu Soundbar Kad ieslēdzat barošanu pēc barošanas kabeļu pievienošanas sistēmai Soundbar un zemfrekvenču skaļrunim, zemfrekvenču skaļrunis automātiski tiek savienots ar sistēmu Soundbar.

• Kad automātiskā sapārošana ir izpildīta, zilais indikators zemfrekvences skaļruņa aizmugurē ieslēdzas. Indikatori zemfrekvenču skaļruņa aizmugurē Indikators Statuss Apraksts Risinājums Zils Deg Savienojums ir izveidots (normāla darbība)

Mirgo Mēģina no jauna izveidot savienojumu Pārbaudiet, vai galvenajai sistēmas Soundbar ierīcei pievienotais strāvas kabelis ir pareizi pievienots, vai uzgaidiet aptuveni 5 minūtes. Ja mirgošana turpinās, mēģiniet manuāli savienot zemfrekvenču skaļruni. Skatiet 7. lpp. Sarkans Deg Gaidstāves režīms (Soundbar galvenā ierīce ir izslēgta) Pārbaudiet, vai Soundbar galvenajai ierīcei ir pareizi pievienots barošanas kabelis. Savienojuma izveide neizdevās Norādījumus par manuālu savienojumu izveidi skatiet 7. lpp. Sarkans un Zils Mirgo Nepareiza darbība Skatiet rokasgrāmatā Samsung apkopes centra kontaktinformāciju.LAT - 7 Zemfrekvenču skaļruņa manuāla pievienošana, ja automātiskā savienojuma izveide neizdodas Pirms veicat tālāk norādīto manuālās savienošanas procedūru:

• Pārbaudiet, vai sistēmas Soundbar un zemfrekvenču skaļruņa barošanas kabeļi ir pareizi pievienoti.

• Pārliecinieties, vai sistēma Soundbar ir ieslēgta.

• Sarkanais indikators zemfrekvenču skaļruņa aizmugurē izslēdzas, un mirgo zilais indikators. 5 Sec Zemfrekvenču skaļruņa aizmugure

2. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

• Sistēmas Soundbar displejā uz brīdi tiek parādīts ziņojums ID SET.

• Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET

3. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

Deg zilā krāsā LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu zemfrekvenču skaļruni ir izveidots savienojums.LAT - 8 PIEZĪMES

• Nepievienojiet šī izstrādājuma vai televizora barošanas vadu sienas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.

• Pirms šī izstrādājuma pārvietošanas vai uzstādīšanas obligāti izslēdziet barošanu un atvienojiet barošanas vadu.

• Ja galvenā ierīce tiks izslēgta, bezvadu zemfrekvenču skaļrunis pāries gaidstāves režīmā un aizmugurē esošais STANDBY LED indikators dažas reizes nomirgos zilā krāsā un pēc tam degs sarkanā krāsā.

• Ja sistēmas Soundbar tuvumā tiek lietota ierīce, kas izmanto tādu pašu frekvenci (5,8 GHz) kā sistēma Soundbar, traucējumi var ietekmēt skaņas kvalitāti.

• Galvenās ierīces maksimālais bezvadu signāla pārraides attālums ir aptuveni 10 metri, taču tas var atšķirties atkarībā no darbības vides. Ja starp galveno ierīci un bezvadu zemfrekvenču skaļruni atrodas dzelzsbetona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nespēj izkļūt cauri metālam.

PIESARDZĪBAS PASĀKUMI

• Bezvadu zemfrekvenču skaļrunim ir bezvadu signālu uztverošas antenas. Ierīces ir jāglabā vietā, kur tās nevar saskarties ar ūdeni un mitrumu.

• Lai iegūtu optimālu skaņas kvalitāti, pārliecinieties, vai bezvadu zemfrekvenču skaļruņa un telpisko skaļruņu (iegādājami atsevišķi) atrašanās zonā neatrodas kādi šķēršļi.LAT - 9 Modeļa SWA-9100S (nopērkams atsevišķi) savienošana ar sistēmu Soundbar Lai iegūtu izcilu bezvadu telpisko skaņu, pievienojiet sistēmai Soundbar Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-9100S, nopērkams atsevišķi).

1. Savienojiet bezvadu uztvērēja moduli ar 2 telpiskās skaņas skaļruņiem.

– Pievienojot skaļruņa kabeli, pievienojiet galveno vadu pie skaļruņa. SURROUND-RIGHTSURROUND-RIGHT – Skaļruņu vadi ir krāskodēti. SURROUND-LEFTID SET

2. Pēc pievienošanas strāvas kontaktligzdai pārbaudiet bezvadu uztvērēja moduļa gaidstāves

• Mirgo bezvadu uztvērēja moduļa LINK indikators (zils). Ja indikators nemirgo, ar pildspalvas galu nospiediet bezvadu uztvērēja moduļa aizmugurē esošo pogu ID SET un turiet nospiestu 5–6 sekundes, līdz sāk mirgot LINK indikators (zilā krāsā). Plašāku informāciju par indikatoru, lūdzu, skatiet SWA-9100S lietotāja rokasgrāmatā. ID SET

3. Nospiediet tālvadības pults pogu Uz augšu un turiet to vismaz 5 sekundes.

• Sistēmas Soundbar displejā uz brīdi tiek parādīts ziņojums ID SET.

• Sistēma Soundbar tiks ieslēgta automātiski, kad būs pabeigta ID SET

• Ja brīdī, kad sistēma Soundbar tiek savienota ar SWA-9100S, tā atskaņo mūziku, zemfrekvenču skaļrunī skaņa var tikt atskaņota nevienmērīgi, līdz savienojums ir izveidots.

4. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienošana ir pabeigta).

STANDBY LINK STANDBY LINK Deg zilā krāsā LINK indikators pārtrauc mirgot un deg zilā krāsā, kad starp sistēmu Soundbar un bezvadu uztvērēja moduli ir izveidots savienojums.

5. Ja ierīce SWA-9100S nav savienota, atkārtojiet procedūru, sākot ar 2. darbību.LAT - 11

04 SAVIENOŠANA AR TELEVIZORU

Lai televizora skaņu atskaņotu sistēmā Soundbar, izmantojiet vadu un bezvadu savienojumus.

• Kad sistēma Soundbar ir savienota ar izvēlēto Samsung televizoru, sistēmu Soundbar var vadīt ar televizora tālvadības pulti. – Šī funkcija tiek atbalstīta 2017. gada un jaunāka izlaiduma Samsung Smart televizoros, kas atbalsta Bluetooth, kad savienojat sistēmu Soundbar ar televizoru, izmantojot optisko kabeli. – Šī funkcija ļauj lietot arī televizora izvēlni, lai pielāgotu skaņas lauku un dažādus iestatījumus, tostarp arī skaļuma līmeni, kā arī izslēgt skaņu.

1. metode Savienojuma izveide, izmantojot kabeli

Savienojuma izveide ar televizoru, izmantojot HDMI kabeli UZMANĪBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.

• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC marķētos termināļus. Pretējā gadījumā televizora skaņa var netikt atskaņota.

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli, kā parādīts attēlā.

2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts “TV ARC” un sistēma Soundbar

atskaņo televizora skaņu.LAT - 12

• Ja televizora skaņa nav dzirdama, nospiediet tālvadības pults vai sistēmas Soundbar augšpusē esošo pogu (Avots), lai pārslēgtu uz režīmu “D.IN”. Ekrānā secīgi tiek parādīti uzraksti “D.IN” un “TV ARC” un tiek atskaņota televizora skaņa.

• Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts “TV ARC”, pārbaudiet, vai HDMI kabelis ir pievienots pareizajam portam.

• Izmantojiet televizora tālvadības pults skaļuma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaļuma līmeni. PIEZĪMES

• HDMI ir interfeiss, kas nodrošina video un audio datu digitālu pārraidi, izmantojot tikai vienu savienotāju.

• Ja televizoram ir ARC ports, pievienojiet HDMI kabeli portam HDMI IN (ARC).

• Ieteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.

• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta opciju ARC.

• Ja apraides signāls ir Dolby Digital un opcijas “Digitālās izvades audio formāts” iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Atkarībā no televizora ražotāja televizora izvēlnē Dolby Digital un PCM apzīmēšanai var būt izmantoti atšķirīgi vārdi.)LAT - 13 Savienojuma izveide, izmantojot optisko kabeli Pārbaudes punktu saraksts pirms savienojuma izveides

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.

• Ja tiek izmantots optiskais kabelis un termināļiem ir pārsegi, noņemiet tos. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Sistēmas Soundbar apakšpuse Sistēmas Soundbar augšpuseOptiskais kabelis (nav iekļauts komplektācijā) D.IN

izmantojot digitālo optisko kabeli (nav iekļauts komplektācijā).

2. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties režīmu

Funkcijas Q-Symphony lietošana Funkcijas Q-Symphony lietošanas laikā sistēma Soundbar tiek sinhronizēta ar Samsung televizoru, lai izvadītu skaņu caur divām ierīcēm un iegūtu optimālu telpisko efektu. Kad sistēma Soundbar ir savienota, izvēlne “TV+Soundbar” tiek parādīta televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni. Televizora izvēlne VAI Optiskais kabelis (nav iekļauts komplektācijā) HDMI kabelis D.IN

• Televizora izvēlnes piemērs: TV + [AV] Soundbar sērijas nosaukums [HDMI] PIEZĪMES

• Tas var darboties saskaņā ar kodeku, ko atbalsta televizors.

• Šī funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI kabelis vai optiskais kabelis (nav iekļauts komplektācijā).

• Šī funkcija ir pieejama Samsung televizoros, kas izlaisti 2020.gadā vai vēlāk, un dažiem Soundbar modeļiem.LAT - 15

2. metode Bezvadu savienojuma izveide

Savienojuma izveide ar televizoru, izmantojot Bluetooth Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabeļu savienojumiem.

• Vienlaikus var pievienot tikai vienu televizoru. SOUND MODE PAIR VAI Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu PAIR, lai aktivizētu režīmu “BT PAIRING”.

(VAI) a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties “BT”. Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. b. Kad tiek parādīts paziņojums “BT READY”, nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums “BT PAIRING”.

2. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

3. Televizora ekrāna sarakstā izvēlieties “[AV] Samsung Soundbar Q6A-Series”.

Pieejamā sistēma Soundbar televizora Bluetooth ierīču sarakstā ir norādīta ar uzrakstu “Need Pairing” vai “Paired”. Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

• Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → “BT”.

4. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar Q6A-Series”), izdzēsiet to.

• Pēc tam atkārtojiet 1.–3. darbību. PIEZĪME

• Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu televizoru, izmantojiet režīmu “BT READY”, lai izveidotu atkārtotu savienojumu.LAT - 16 Sistēmas Soundbar atvienošana no televizora Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modeļa.)

• Lai atceltu automātisko Bluetooth savienojuma izveidi starp sistēmu Soundbar un televizoru, nospiediet un 5 sekundes turiet tālvadības pults pogu Pa kreisi , kad sistēmas Soundbar statuss ir “BT READY” . (Ieslēdziet → Izslēdziet.) Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.

• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu (Avots) , kad sistēma Soundbar darbojas režīmā “BT”.) PIEZĪMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 20 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus ir sapārota ar divām vai vairākām Bluetooth ierīcēm. – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.LAT - 17 05 SAVIENOŠANA AR ĀRĒJU IERĪCI Savienojiet ar ārēju ierīci, izmantojot vadu savienojumu vai Bluetooth savienojumu, lai ārējās ierīces skaņu atskaņotu sistēmā Soundbar. Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos dekodēšanas un atskaņošanas funkciju) Pārbaudes punktu saraksts pirms savienojuma izveides

• Dolby Atmos® un DTS:X funkciju atbalsts tiek nodrošināts tikai HDMI režīmā.

• Ja audio izvades iespējas ietver opciju Sekundārais audio, tai ir jābūt izslēgtai.

Ārējā ierīce Sistēmas Soundbar augšpuse HDMI

1. Iespraudiet HDMI kabeli ligzdā HDMI izstrādājuma aizmugurē un digitālās ierīces ligzdā HDMI OUT.

2. Iespraudiet HDMI kabeli ligzdā HDMI TO TV (ARC) izstrādājuma aizmugurē un televizora ligzdā

3. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties “HDMI”.

4. Soundbar displeja panelī tiek parādīts izvēlētais režīms “HDMI” un tiek atskaņota skaņa.

DOLBY ATMOS Dolby Atmos® kongurēšana Blu-ray disku atskaņotājā vai citā ierīcē.

Atbalstīto UHD signālu specikācijas (3840 x 2160 pikseļi) Kadru ātrums (kadri/sekundē)Krāsu dziļums RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0

Savienojuma izveide, izmantojot optisko kabeli OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optiskais kabelis (nav iekļauts komplektācijā)Sistēmas Soundbar apakšpuse BD/DVD atskaņotājs/ pierīce/spēļu konsole Sistēmas Soundbar augšpuse D.IN

1. Pievienojiet USB ierīci izstrādājuma apakšdaļā esošajam USB portam.

2. Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pēc tam izvēlieties “USB”.

3. Displejā tiks parādīts uzraksts “USB”.

4. Izmantojot sistēmu Soundbar, atskaņojiet mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

• Sistēma Soundbar izslēdzas automātiski (Auto Power Down), ja USB ierīce ir pievienota ilgāk nekā 20 minūtes. Faila formāta veidu saderības saraksts Paplašinājums Kodeks Iztveršanas frekvence Datu pārraides ātrums *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps MPEG1 Layer3 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps MPEG2 Layer3 16 kHz ~ 24 kHz 8 kbps ~ 160 kbps MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 kbps ~ 160 kbps *.wma WMA7/8/9 (tikai audio) 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps *.ogg Vorbis 32 kHz ~ 48 kHz 45 kbps ~ 500 kbps *.aac *.m4a *.mp4 AAC-LC (MPEG2/MPEG4 tikai audio) 32 kHz ~ 48 kHz 32 kbps ~ 320 kbps *.wav LPCM 32 kHz ~ 192 kHz 1024 kbps ~ 9216 kbps *.ac FLAC 32 kHz ~ 192 kHz 162 kbps ~ 8100 kbps *.aiff AIFF 32 kHz ~ 192 kHz 1024 kbps ~ 9216 kbps

• Ja USB ierīcē ir pārāk daudz mapju (aptuveni 200) un failu (aptuveni 2000), Soundbar var būt nepieciešams laiks, lai piekļūtu failiem un atskaņotu tos.LAT - 20

07 SAVIENOJUMA IZVEIDE AR MOBILO IERĪCI

Savienošana, izmantojot Bluetooth Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabeļu pievienošana.

• Vienlaikus var izveidot s savienojumu ar vienu televizoru vai divām Bluetooth ierīcēm. Bluetooth ierīce SOUND MODE PAIR VAI Sākotnējā savienojuma izveide

1. Nospiediet tālvadības pults pogu PAIR, lai aktivizētu režīmu “BT PAIRING”.

(VAI) a. Nospiediet augšējā paneļa pogu (Avots) un pēc tam izvēlieties “BT”. Ja ar sistēmu Soundbar nav savienota neviena ierīce, paziņojums “BT” pēc pāris sekundēm automātiski tiek nomainīts uz “BT PAIRING” vai “BT READY”, ja pastāv savienojuma ieraksts. b. Kad tiek parādīts paziņojums “BT READY”, nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšējā paneļa pogu (Avots), lai tiktu parādīts paziņojums “BT PAIRING”.

2. Sarakstā izvēlieties “[AV] Samsung Soundbar Q6A-Series”.

• Kad sistēma Soundbar un Bluetooth ierīce ir savienotas, priekšējā displejā tiek parādīts uzraksts [Bluetooth ierīces nosaukums] → “BT”.

3. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar Q6A-Series”, izdzēsiet to.

• Pēc tam atkārtojiet 1. un 2. darbību. PIEZĪME

• Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu mobilā ierīce, izmantojiet režīmu “BT READY”, lai izveidotu atkārtotu savienojumu.LAT - 21 Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.

• BT PAIRING : Šajā režīmā varat savienot jaunu ierīci ar sistēmu Soundbar. (Nospiediet tālvadības pults pogu PAIR vai nospiediet un vismaz 5 sekundes turiet nospiestu sistēmas Soundbar augšpusē esošo pogu (Avots) , kad sistēma Soundbar darbojas režīmā “BT”.) PIEZĪMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 20 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm; – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1kHz, 48kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.

• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.

• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu “[AV] Samsung Soundbar Q6A-Series”, sistēma Soundbar automātiski tiek pārslēgta režīmā “BT”. – Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

• Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ierīču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams ziņojums “BT READY”. Bluetooth Power ieslēgšana (SOUND MODE) Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir

ieslēgta sistēma Soundbar.

2. Sistēmas Soundbar displejā tiek parādīts ziņojums “ON-BLUETOOTH POWER”.LAT - 22

Bluetooth ierīces atvienošana no sistēmas Soundbar Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. Sistēmas Soundbar atvienošana no Bluetooth ierīces Nospiediet augšējā paneļa vai tālvadības pults pogu (Avots) un pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. PIEZĪMES

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās ir darbības statuss Gatavs ir ildzis 20minūtes. Papildu informācija par tehnoloģiju Bluetooth Bluetooth ir tehnoloģija, kas ļauj ērti izveidot ar tehnoloģiju Bluetooth saderīgu ierīču savstarpējus savienojumus, izmantojot īsu bezvadu savienojumu.

• Bluetooth ierīce atkarībā no izmantošanas veida var radīt troksni vai darbības traucējumus šādos gadījumos: – kāda jūsu ķermeņa daļas saskaras ar Bluetooth ierīces uztveršanas/pārvades sistēmu vai sistēmu Soundbar; – tas ir atkarīgs no sienas stūrī vai telpas daļas radīto šķēršļu izraisītām elektriskām svārstībām; – ierīce tiek pakļauta elektriskās strāvas traucējumiem, ko rada ierīces, tostarp medicīnas aprīkojums, mikroviļņu krāsnis un bezvadu LAN iekārtas, kas darbojas tādā pašā frekvenču joslā.

• Savienojiet sistēmu Soundbar pārī ar Bluetooth ierīci, kamēr tās atrodas tuvu viena otrai.

• Jo lielāks ir attālums starp sistēmu Soundbar un Bluetooth ierīci, jo sliktāka ir signāla kvalitāte.Ja attālums pārsniedz tehnoloģijas Bluetooth darbības diapazonu, savienojums tiek pārtraukts.

• Zonās ar sliktu signāla uztveršanas kvalitāti, iespējams, Bluetooth savienojums nedarbosies pareizi.

• Bluetooth savienojums darbojas tikai tad, ja ierīce ir tuvumā. Savienojums tiek automātiski pārtraukts, ja Bluetooth ierīce atrodas ārpus diapazona. Arī atrodoties diapazonā, skaņas kvalitāti var pasliktināt šķēršļi, piemēram, sienas vai durvis.

• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.LAT - 23 Savienojums Bluetooth Multi Sistēma Soundbar vienlaikus var būt savienota ar 2 Bluetooth ierīcēm. Bluetooth ierīce A Bluetooth ierīce B

1. Savienojiet sistēmu Soundbar ar divām Bluetooth ierīcēm. (Skatiet 20. lpp.)

2. Kad ir izveidots savienojums ar divām Bluetooth ierīcēm, atskaņojiet mūziku no vienas no ierīcēm.

3. Ja mūzika tiek atskaņota no Bluetooth ierīces “B”, kamēr atskaņo no ierīces “A”, mūzikas

atskaņošana sākas ierīcē “B”, un atskaņošana tiek automātiski apturēta/pauzēta ierīcē “A”.

4. Versijās, kas vecākas par AVRCP V1.4, pārslēgšana no vienas atskaņojošās ierīces uz otru var

aizkavēties. PIEZĪMES

• Ierīci var ieslēgt ar paziņojumu vai trauksmi dažās ierīcēs.

• Dažas ierīces neatbalsta Bluetooth vairākus savienojumus.

• “BT PAIRING” režīms tiek apturēts, ja neviena ierīce netiek sapārota 3minūšu laikā.

• Dažās ierīcēs ierīču pārslēgšanai var būt nepieciešamas aptuveni 7sekundes.

• Ja tiek veikts mēģinājums pievienot trešo Bluetooth ierīci, ierīce A vai B tiek atvienota. (Tiek atvienota ierīce, no kuras nenotiek atskaņošana.)

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru vai 2 Bluetooth ierīces.

• Kad sistēma Soundbar saņem pieprasījumu izveidot savienojumu ar Samsung televizoru, sistēma tiek atvienota no Bluetooth ierīcēm.LAT - 24 Funkcijas Tap Sound lietošana Pieskarieties Soundbar ar mobilo ierīci, lai ar Soundbar palīdzību atskaņotu audio no mobilās ierīces.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.

• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija. Mobilā ierīce Programma SmartThings Sistēmas Soundbar augšpuse

1. Ieslēdziet mobilajā ierīcē funkciju Tap Sound.

• Plašāku informāciju par funkcijas ieslēgšanu skatiet tālāk sadaļā “Iespējojiet funkciju Tap Sound”.

2. Pieskarieties sistēmai Soundbar ar mobilo ierīci. Parādītajā ziņojumu logā izvēlieties “Start now”.

Tiks izveidots savienojums starp mobilo ierīci un sistēmu Soundbar, izmantojot Bluetooth.

3. Atskaņojiet audio no mobilās ierīces ar Soundbar palīdzību.

• Šī funkcija savieno mobilo ierīci ar sistēmu Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras sistēmai Soundbar.

• Nepieskarieties ar mobilo ierīci sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.

• Mobilo ierīci ieteicams ievietot pārsegā. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļā, nelietojot pārmērīgu spēku.

• Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju. Šī funkcija var nebūt atbalstīta atkarībā no programmas versijas. Iespējojiet funkciju Tap Sound Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.

2. Izvēlieties ( → ) programmas SmartThings ekrānā, kas tiek parādīts mobilajā ierīcē.

3. Izvēlieties “Tap View, Tap Sound” iestatījumu Ieslēgts, lai ļautu funkcijai darboties, kad mobilā

ierīce atrodas sistēmas Soundbar tuvumā. PIEZĪMES

• Kad mobilā ierīce darbojas enerģijas taupīšanas režīmā, funkcija Tap Sound nedarbojas.

• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā ir ierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radīt radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.LAT - 25

Ieslēgšana/ izslēgšana Surround VOL WOOFER SOUNDMODEBluetoothPOWER Ieslēdziet un izslēdziet sistēmu Soundbar.

Skaņas izslēgšana VOL BASS SOUND MODE PAIR Nospiediet pogu (Skaņas izslēgšana), lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Spiediet, lai pārslēgtos starp pieejamajiem skaņas režīmiem: SURROUND SOUND, GAME PRO, ADAPTIVE SOUND vai STANDARD. – SURROUND SOUND Nodrošina plašāku skaņas lauku nekā standarta. – GAME PRO Nodrošina stereoskopisku skaņu, lai iegremdētu jūs darbībā, spēlējot datorspēles. – ADAPTIVE SOUND Analizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku, ņemot vērā satura īpašības. – STANDARD Atskaņo oriģinālo skaņu.

• DRC (Dynamic Range Control) Ļauj lietot dinamiskā diapazona kontroli Dolby Digital ierakstiem. Nospiediet pogu SOUND MODE un turiet to nospiestu vairāk par 5sekundēm, kamēr Soundbar izslēdzas, lai ieslēgtu vai izslēgtu DRC (dinamiskā diapazona kontrole). Ar ieslēgtu DRC skaļā skaņa tiek samazināta. (Skaņa var būt kropļota.)LAT - 26

• Bluetooth Power Šī funkcija automātiski ieslēdz Soundbar, kad tiek saņemts savienojuma pieprasījums no iepriekš savienota televizora vai Bluetooth ierīces. Noklusējuma iestatījums ir Ieslēgta. – Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.

VOL BASS SOUND MODE PAIR Bluetooth PAIR Nospiediet pogu PAIR. Soundbar displejā tiek parādīts paziņojums “BT PAIRING”. Šajā režīmā varat sistēmu Soundbar savienot ar jaunu Bluetooth ierīci, Bluetooth ierīces meklēšanas sarakstā izvēloties sistēmu Soundbar.

Atskaņot/ pauzēt Surround VOL WOOFER SOUNDMODEBluetoothPOWER Nospiediet pogu p, lai uz laiku apturētu mūzikas faila atskaņošanu. Vēlreiz nospiežot šo pogu, mūzikas fails tiek atskaņots.

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Uz augšu/Uz leju/Pa kreisi/ Pa labi Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/ Pa kreisi/Pa labi. Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.

• Atkārtot Lai atkārtošanas funkciju izmantotu režīmā “USB”, nospiediet Uz augšu pogu.

• Mūzikas faila izlaišana Nospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.

• ID SET Nospiediet un 5 sekundes turiet pogu Uz augšu, lai pabeigtu darbību ID SET (veidojot savienojumu ar bezvadu zemfrekvences skaļruni vai bezvadu aizmugurējiem skaļruņiem).LAT - 27

Skaņas regulēšana Surround VOL WOOFER SOUND MODE Bluetooth POWER Kad nospiests, iestatījumi TREBLE, BASS, AUDIO SYNC, CENTER LEVEL, TOP LEVEL un VIRTUAL ON/OFF ir redzami secīgi. Vajadzīgos iestatījumus var pielāgot, izmantojot Uz augšu/Uz leju bultiņas pogas.

• Lai regulētu diskanta vai basa skaņu, nospiediet pogu (Skaņas regulēšana), lai izvēlētos opciju TREBLE vai BASS, un pēc tam noregulējiet skaļumu diapazonā no -6 līdz +6, izmantojot pogas Uz augšu/Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir “STANDARD”.)

• Nospiediet un turiet nospiestu pogu (Skaņas regulēšana) aptuveni 5 sekundes, lai noregulētu katras frekvenču joslas skaņu. Frekvences 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz var atlasīt, izmantojot pogu Pa kreisi/Pa labi, un katru frekvenci var noregulēt iestatījumu diapazonā no -6 to +6, izmantojot pogu Uz augšu/ Uz leju. (Pārliecinieties, vai skaņas režīma iestatījums ir “STANDARD”.)

• Ja video attēls televizorā un skaņa sistēmā Soundbar netiek sinhronizēti, nospiediet pogu (Skaņas regulēšana), lai izvēlētos opciju AUDIO SYNC, un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju. (Nav pieejams režīmā “USB” vai “BT”.)

• Iespēja AUDIO SYNC tiek atbalstīta tikai dažās funkcijās.

• Lai regulētu katra skaļruņa skaļumu, izvēlnē Skaņas iestatījumi izvēlieties opciju CENTER LEVEL vai TOP LEVEL un pēc tam noregulējiet skaļumu diapazonā no -6 līdz +6, izmantojot pogas Uz augšu/Uz leju.

• Funkciju VIRTUAL var ON/OFF, izmantojot pogas Uz augšu/Uz leju.

• Kad tiek pievienoti aizmugurējie skaļruņi (iegādājami atsevišķi), iestatījumi REAR SPEAKER ON/OFF un REAR LEVEL ir atbalstīti. Izmantojiet Uz augšu/Uz leju bultiņas pogu, lai iestatītu REAR SPEAKER ON/OFF un pielāgotu REAR LEVEL skaļumu diapazonā no -6 līdz +6.

• Skaņas izslēgšana Nospiediet pogu VOL, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.LAT - 28 Sistēmas Soundbar skaļuma regulēšana ar televizora tālvadības pulti Regulējiet sistēmas Soundbar skaļumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar infrasarkano staru tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).

• Lai lietotu šo funkciju, televizora iestatījumos atlasiet Iestatījumi.

• Ražotāji, kuri atbalsta šo funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Izslēdziet sistēmu Soundbar.

2. Nospiediet pogu WOOFER un turiet to nospiestu 5 sekundes.

Ikreiz nospiežot pogu WOOFER un turot to nospiestu 5 sekundes, režīmi pārslēdzas šādā secībā: “OFF-TV REMOTE” (noklusējuma režīms), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Tālvadības pults poga Displejs Statuss SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE (Noklusējuma režīms) Atspējot televizora tālvadības pulti. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec SAMSUNG-TV REMOTE Iespējot Samsung televizora infrasarkano staru tālvadības pulti. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Iespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.LAT - 29 Paslēpto pogu (pogas ar vairākām funkcijām) lietošana Slēptā poga Papildinformācija Tālvadības pults poga Funkcija WOOFER (Uz augšu) Funkcijas TV tālvadības pulti Ieslēgts/Izslēgts (Gaidstāve)

Pa kreisi Televizora automātiskās pievienošanas ieslēgšana/izslēgšana (BT gatavs)

Izvades specikācijas dažādiem skaņu efektu režīmiem Efekts Ievade Izvade Bez bezvadu aizmugures skaļruņa komplekta Ar bezvadu aizmugures skaļruņa komplektu SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

3.1.2 kanālu 5.1.2 kanālu

5.1 kanālu 3.1.2 kanālu 5.1.2 kanālu

3.1.2 kanālu 5.1.2 kanālu

5.1 kanālu 3.1.2 kanālu 5.1.2 kanālu

3.1.2 kanālu 5.1.2 kanālu

5.1 kanālu 3.1.2 kanālu 5.1.2 kanālu

2.1 kanālu 2.1 kanālu

5.1 kanālu 3.1 kanālu 5.1 kanālu

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.

• Ja ievades avots ir Dolby Atmos®, skaļruņu komplektācija, kas sastāv tikai no zemfrekvenču skaļruņa, nodrošina 3.1.2 audio kanālu skanējumu, savukārt komplektācijas, kas sastāv no zemfrekvenču skaļruņa un bezvadu aizmugurējo skaļruņu komplekta, nodrošina 5.1.2 audio kanālu skanējumu.

• Telpiskās skaņas skaļruņi nenodrošinās skaņas izvadi 2 kanālu izvades risinājumam, ja ir aktivizēts režīms STANDARD. Lai iespējotu skaņu telpiskās skaņas skaļruņiem, pārslēdziet skaņas efektu režīmu uz SURROUND SOUND.LAT - 30 09 SIENAS STIPRINĀJUMA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.

• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.

• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

• Iegādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.

• Iegādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar. – Diametrs: M5 – Garums: ieteicams 35 mm vai garākas.

• Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabeļus ar ārējām ierīcēm.

• Pirms tā uzstādīšanas noteikti izslēdziet ierīci un atvienojiet to no barošanas avota. Pretējā gadījumā var tikt izraisīts elektrošoks. Sienas stiprinājuma komponenti Sienas stiprinājuma šablons x 2 (M4 x L10) x 2 Skrūves turētājs Skrūve x 2 Sienas stiprinājuma kronšteinu

1. Piespiediet Sienas stiprinājuma šablons pie

• Sienas stiprinājuma šablons ir jānovieto līdzeni.

• Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora. 5 cm vai vairākLAT - 31

2. Salāgojiet Sienas stiprinājuma vadotnes

viduslīniju ar televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora) un pēc tam ksējiet Sienas stiprinājuma šablons pie sienas, izmantojot līmlenti.

• Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslīnija uzstādīšanas vietas vidū. Viduslīnija

3. Ar pildspalvas vai uzasināta zīmuļa galu

caurduriet ar A-TYPE apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet Sienas stiprinājuma šablons.

4. Izmantojot piemērota izmēra urbi, izurbiet

sienā atveri katrā atzīmētajā vietā.

• Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos ķīļus. Ja lietojat ķīļus, noteikti izurbiet pietiekami lielas atveres, kas piemērotas izmantotajiem ķīļiem.

5. Izstumiet skrūvi (nav iekļauta komplektācijā)

caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

6. Uzstādiet 2 Sienas stiprinājuma kronšteinu

pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūves.

• Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures. Sistēmas Soundbar aizmugure Sistēmas Soundbar labā malaLAT - 32

7. Uzstādiet sistēmu Soundbar ar tai

piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

8. Pabīdiet sistēmu Soundbar uz leju, kā

parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

• Ievietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļā un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs. 10 SISTĒMAS SOUNDBAR NOVIETOŠANA UZ TELEVIZORA STATĪVA Novietojiet sistēmu Soundbar uz televizora statīva. 3 cm vai vairāk Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva. Lai nodrošinātu optimālu skaņas kvalitāti, novietojiet sistēmu Soundbar vismaz 3 cm attālumā no televizora priekšējās virsmas. PIEZĪME

• Pārliecinieties, vai sistēma Soundbar ir novietota uz līdzenas un stabilas virsmas.LAT - 33 11 PROGRAMMATŪRAS ATJAUNINĀŠANA Uzņēmums Samsung turpmāk var piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus. USB ports HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) Ja ir pieejams kāds atjauninājums, aparātprogrammatūru var atjaunināt, pievienojot USB ierīci ar tajā saglabāto aparātprogrammatūras atjauninājumu sistēmas Soundbar USB pieslēgvietai. Papildinformāciju par atjauninājuma failu lejupielādi skatiet Samsung tīmekļa vietnē www.samsung.com → Support. Pēc tam izvēlieties izstrādājuma veidu vai ievadiet sistēmas Soundbar modeļa numuru, izvēlieties opciju Programmatūra un lietotnes un pēc tam Lejupielādes. Ņemiet vērā, ka funkciju nosaukumi var atšķirties. Atjaunināšanas procedūra Pēc atjaunināšanas tiek uzturēti visi pielāgotie lietotāja iestatījumi.

1. Pievienojiet USB zibatmiņas disku datora

USB portam. Svarīgi: Pārliecinieties, vai USB zibatmiņas diskā nav mūzikas failu. Tas var izraisīt programmaparatūras atjaunināšanas kļūmi.

2. Atveriet (samsung.com) atlasiet Ievadīt

modeļa numuru un ievadiet Soundbar modeli. Atlasiet rokasgrāmatas un lejupielādes un lejupielādējiet visjaunāko programmatūras failu.

3. Saglabājiet lejupielādēto programmatūru

USB zibatmiņā un izvēlieties “Izvilkt šeit”, lai tilpatspiestu mapi.

4. Izslēdziet sistēmu Soundbar un pievienojiet

USB zibatmiņas disku ar programmatūras atjauninājumu USB portam.

5. Ieslēdziet Soundbar, nospiediet Soundbar

pogu (Avots) un pēc tam atlasiet USB režīmu. Displejā parādās UPDATE, un sākas atjaunināšana. Soundbar tiek automātiski atsāknēta, kad atjauninājums ir izpildīts.

• Šim izstrādājumam ir duālās sāknēšanas (DUAL BOOT) funkcija. Ja aparātprogrammatūras atjaunināšana neizdodas, aparātprogrammatūru varat atjaunināt vēlreiz.

• Atjaunināšanas laikā neizslēdziet ierīci un nenoņemiet USB zibatmiņu.

• Ja Soundbar jau ir instalēta visjaunākā versija, atjauninājums netiek instalēts.

• Atkarībā no USB tipa atjaunināšana var netikt atbalstīta.

6. Atjaunojiet sistēmas Soundbar iestatījumus.LAT - 34

Ja netiek parādīts paziņojums UPDATE

1. Izslēdziet sistēmu Soundbar, atvienojiet un

vēlreiz pievienojiet USB krātuves ierīci, kurā ir saglabāti atjaunināšanas faili, sistēmas Soundbar USB portam.

2. Atvienojiet sistēmas Soundbar barošanas

vadu, pievienojiet to atpakaļ un pēc tam ieslēdziet sistēmu Soundbar. PIEZĪMES

• Aparātprogrammatūras atjaunināšana var nedarboties pareizi, ja USB krātuves ierīcē ir saglabāti sistēmas Soundbar atbalstīti audio faili.

• Kamēr tiek veikta atjaunināšana, neizslēdziet barošanu un neatvienojiet USB ierīci. Galvenā ierīce automātiski ieslēgsies pēc aparātprogrammatūras jaunināšanas pabeigšanas.

• Ja pēc atjaunināšanas savienojums ar zemfrekvenču skaļruni netiek atkal izveidots automātiski, skatiet 6. lpp.

• Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB zibatmiņa nav bojāta.

• Mac OS datoru lietotājiem kā USB formātu ieteicams izmantot MS-DOS (FAT).

• Atjaunināšana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja. Atiestatīšana INIT OK Sistēmas Soundbar augšpuse Kad Soundbar ir ieslēgts, vienlaikus nospiediet uz korpusa esošās pogas (Skaļums) un turiet tās nospiestas vismaz 5sekundes. Displejā parādās INIT OK, Soundbar restartējas. UZMANĪBU

• Tiek atiestatīti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama atiestatīšana.LAT - 35 Soundbar neieslēdzas. ; Pārbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā. Soundbar darbojas kļūdaini. ; Atvienojiet barošanas vadu un atkal iespraudiet to. ; Atvienojiet strāvas vadu no ārējās ierīces un mēģiniet vēlreiz. ; Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. Ieslēdziet barošanu. (skatiet 3. lpp.) Ja tālvadības pults nedarbojas. ; Novietojiet tālvadības pulti tieši pret Soundbar. ; Nomainiet baterijas pret jaunām. Soundbar neatskaņo nevienu skaņu. ; Sistēmas Soundbar skaļums ir pārāk mazs vai izslēgts. Noregulējiet skaļumu. ; Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skaļumu. ; Lai atskaņotu televizora skaņu, izvēlieties Soundbar. (Samsung televizors: Sākums ( ) → Iestatījumi ( ) → Skaņa → Skaņas izvade → Izvēlieties Soundbar) ; Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz. ; Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci. ; Veiciet ierīces inicializāciju un mēģiniet vēlreiz. (skatiet 34. lpp.) Zemfrekvences skaļrunis neatskaņo nevienu skaņu. ; Pārbaudiet, vai LED indikators zemfrekvenču skaļruņa aizmugurē deg zilā krāsā. Ja indikators mirgo zilā krāsā vai deg sarkanā krāsā, savienojiet sistēmu Soundbar un zemfrekvenču skaļruni no jauna. (skatiet 7. lpp.) ; Ja starp sistēmu Soundbar un zemfrekvenču skaļruni ir šķērslis, tas var radīt darbības traucējumus. Novietojiet ierīces vietā, kur starp tām nav šķēršļu. ; Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skaļruņa tuvumā. ; Atvienojiet strāvas vadu un pievienojiet to vēlreiz. Zemfrekvenču skaļrunis neskan pietiekami skaļi. ; Iespējams, jūsu atskaņotā satura ieraksta skaļums ir zems. Pamēģiniet noregulēt zemfrekvenču skaļruņa skaļumu. (skatiet

; Novietojiet zemfrekvenču skaļruni sev tuvāk. Ja televizors nav pievienots, izmantojot HDMI TO TV (ARC). ; Pārbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (skatiet11. lpp.) ; Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši. ; HDMI-CEC var nebūt aktivizēts televizorā. Ieslēdziet CEC televizora izvēlnē. (Samsung televizors: Sākums ( ) → Iestatījumi ( )

• Vispārēji → Ārējo ierīču pārvaldnieks → Anynet+ (HDMI-CEC) DEG)

12 PROBLĒMU NOVĒRŠANA

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.LAT - 36 Neienāk skaņas signāls, ja savienojums ar televizoru ir izveidots, izmantojot režīmu HDMI TO TV (ARC). ; Ierīce neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režīmu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums ( ) → Iestatījumi ( ) → Skaņa → Iestatījumi ekspertiem → Digitālās izvades audioformāts) Soundbar neizveido savienojumu, izmantojot Bluetooth. ; Lai izveidotu savienojumu ar jaunu ierīci, pārslēdzieties uz režīmu “BT PAIRING”. (Nospiediet tālvadības pults pogu PAIR vai vismaz 5 sekundes turiet nospiestu pogu (Avots) uz korpusa.) ; Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno. ; Atjaunojiet savienojumu pēc Bluetooth skaļruņu saraksta izdzēšanas. (Samsung televizors: Sākums ( ) → Iestatījumi ( )

PIRMKODA LICENCI Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung Open Source (http://opensource.samsung.com)

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.

• Šādos gadījumos var tikt iekasēta administrēšanas maksa: (a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu); (b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

• Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.LAT - 39

16 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specikācijas Modeļa nosaukums HW-Q600A

Svars 3,4 kg Izmēri (P x A x Dz) 980,0 x 58,0 x 105,0 mm Darba temperatūras diapazons +5°C līdz +35°C Darba mitruma diapazons 10 % līdz 75 %

BT raidītāja maksimālā jauda SRD raidītāja maksimālā jauda 6 mW, 2,402 GHz – 2,480 GHz 25 mW, 5,725 GHz – 5,825 GHz Zemfrekvenču skaļruņa nosaukums PS-WA67B Svars 5,8 kg Izmēri (P x A x Dz) 205,0 x 353,0 x 303,2 mm

Nominālā izvades jauda 160W

BEZVADU IERĪCES IZEJAS JAUDA

SRD raidītāja maksimālā jauda 25 mW, 5,725 GHz – 5,825 GHz Kopējais enerģijas patēriņš gaidstāves režīmā (W) 2,0W Bluetooth Pieslēgvietas deaktivizēšanas metode Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju. PIEZĪMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specikācijās.

• Svars un izmēri ir norādīti aptuveni.LAT - 40 Līdz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām. Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē http://www.samsung.com, izvēlieties Atbalsts un ievadiet modeļa nosaukumu. Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē. [Pareiza atbrīvošanās no šī izstrādājuma baterijām] (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti ķīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi. Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai. Pareiza atbrīvošanās no šī izstrādājuma (elektriskā un elektroniskā aprīkojuma atkritumi) (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USBkabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu. Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi. Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem. Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

KOMISIJAS REGULA (ES) 2019/1782

Ekodizaina prasības ārējiem barošanas avotiem : www.samsung.com/global/ecodesign_componentLTU - ii SAUGOS INFORMACIJA
