NÁVOD NA OBSLUHU HWQ600A SAMSUNG

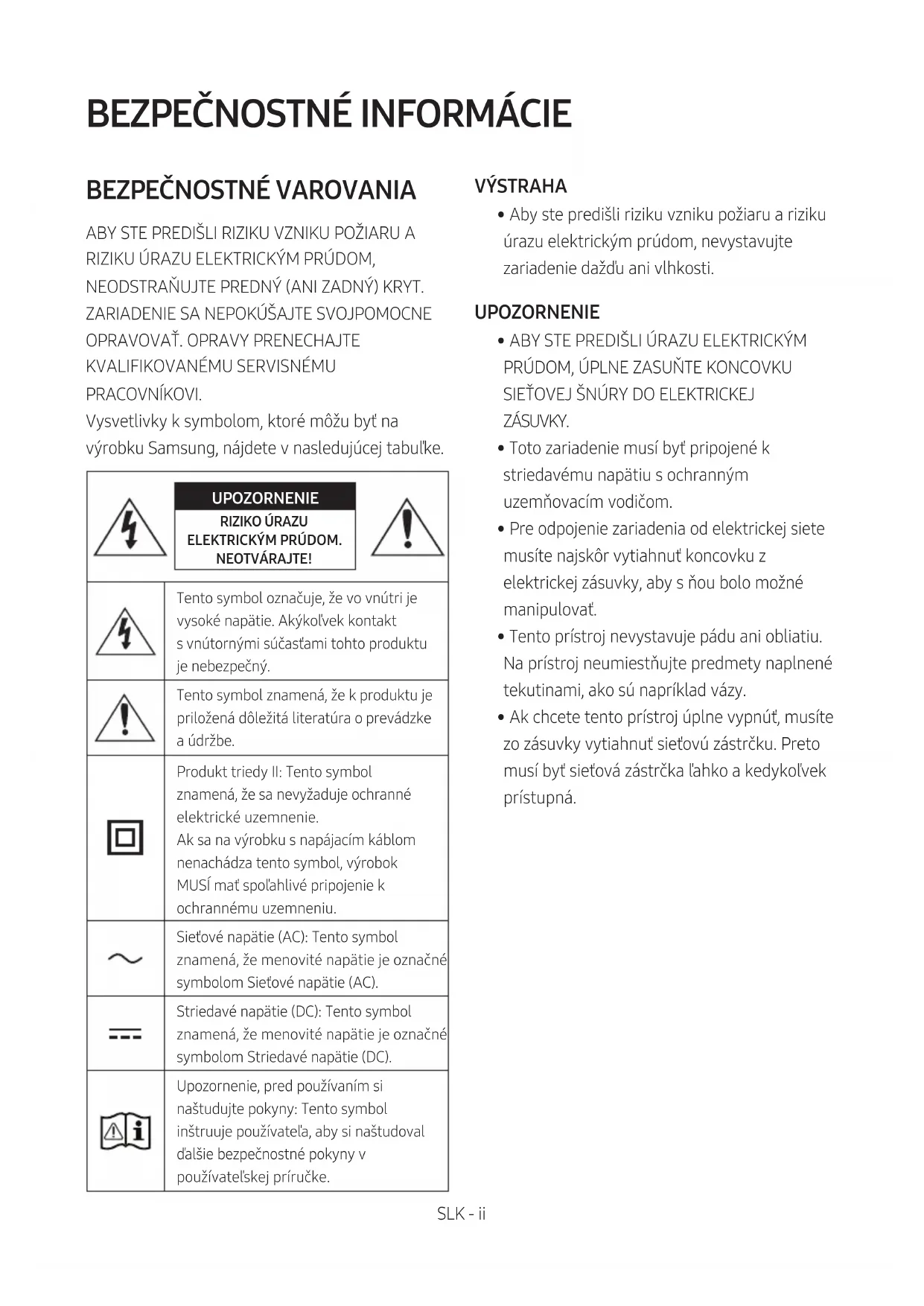

PRACOVNÍKOVI. Vysvetlivky k symbolom, ktoré môžu byť na výrobku Samsung, nájdete v nasledujúcej tabuľke. UPOZORNENIE RIZIKO ÚRAZU ELEKTRICKÝM PRÚDOM. NEOTVÁRAJTE!Tento symbol označuje, že vo vnútri je vysoké napätie. Akýkoľvek kontakt svnútornými súčasťami tohto produktu je nebezpečný.Tento symbol znamená, že kproduktu je priložená dôležitá literatúra oprevádzke a údržbe.Produkt triedy II: Tento symbol znamená, že sa nevyžaduje ochranné elektrické uzemnenie.Ak sa na výrobku s napájacím káblom nenachádza tento symbol, výrobok MUSÍ mať spoľahlivé pripojenie k ochrannému uzemneniu. Sieťové napätie (AC): Tento symbol znamená, že menovité napätie je označné symbolom Sieťové napätie (AC).Striedavé napätie (DC): Tento symbol znamená, že menovité napätie je označné symbolom Striedavé napätie (DC).Upozornenie, pred používaním si naštudujte pokyny: Tento symbol inštruuje používateľa, aby si naštudoval ďalšie bezpečnostné pokyny v používateľskej príručke. VÝSTRAHA

• Toto zariadenie musí byť pripojené k striedavému napätiu s ochranným uzemňovacím vodičom.

• Pre odpojenie zariadenia od elektrickej siete musíte najskôr vytiahnuť koncovku z elektrickej zásuvky, aby s ňou bolo možné manipulovať.

• Tento prístroj nevystavuje pádu ani obliatiu. Na prístroj neumiestňujte predmety naplnené tekutinami, ako sú napríklad vázy.

• Ak chcete tento prístroj úplne vypnúť, musíte zo zásuvky vytiahnuť sieťovú zástrčku. Preto musí byť sieťová zástrčka ľahko a kedykoľvek prístupná.SLK - iii BEZPEČNOSTNÉ OPATRENIA

1. Uistite sa, že prívod striedavého prúdu vo

vašej domácnosti zodpovedá požiadavkám na napájanie, ktoré sú uvedené na identikačnom štítku na spodnej strane produktu. Produkt nainštalujte horizontálne na vhodnú základňu (nábytok), s dostatočným priestorom pre ventiláciu 7 – 10 cm. Ubezpečte sa, že ventilačné otvory nie sú prikryté. Jednotku neumiestňujte na zosilňovače, ani na iné zariadenie, ktoré sa počas prevádzky zohreje. Táto jednotka je určená na nepretržité používanie. Ak chcete zariadenie úplne vypnúť, odpojte sieťovú zástrčku zo sieťovej zásuvky na stene. Odpojte zariadenie, ak ho po dlhší čas nebudete používať.

2. Počas búrky odpojte zástrčku od zásuvky.

Vrcholové napätie by kvôli bleskom mohlo poškodiť zariadenie.

3. Jednotku nevystavujte priamemu

slnečnému žiareniu ani iným zdrojom tepla. Mohlo by to spôsobiť prehriatie a poruchu zariadenia.

4. Produkt chráňte pred vlhkosťou (napr. vázy),

nadmerným teplom (napr. kozuby) a taktiež pred zariadeniami, ktoré produkujú silné magnetické alebo elektrické polia. Ak má jednotka poruchu, odpojte napájací kábel od zásuvky. Výrobok nie je určený na priemyselné použitie. Tento výrobok používajte iba na osobné účely. Ak výrobok alebo disk uskladňujete na miestach s nízkymi teplotami, môže sa vyskytnúť kondenzácia. Pri prenose jednotky cez zimu počkajte pred použitím približne 2 hodiny, kým jednotka nedosiahne izbovú teplotu.

5. Batéria používaná s týmto zariadením

obsahuje chemikálie, ktoré sú škodlivé pre životné prostredie. Batérie nevyhadzujte s domácim odpadom. Batérie nelikvidujte v ohni. Batérie neskratujte, nerozoberajte alebo neprehrievajte. UPOZORNENIE : V prípade nesprávnej výmeny batérií hrozí riziko výbuchu. Vymeňte len za rovnaký alebo ekvivalentný typ.

Návod na používanie má dve časti: jednoduchý tlačený POUŽÍVATEĽSKÚ PRÍRUČKU a podrobný ÚPLNÚ PRÍRUČKU, ktorý si môžete stiahnuť.

POUŽÍVATEĽSKÚ PRÍRUČKU

V tejto príručke nájdete bezpečnostné pokyny, informácie o inštalácii produktu, o jeho súčastiach, pripojeniach, ako aj špecikácie produktu.

ÚPLNÚ PRÍRUČKU je dostupný cez online centrum zákazníckej podpory spoločnosti Samsung nasnímaním QR kódu. Na zobrazenie manuálu na osobnom počítači alebo na mobilnom zariadení si manuál stiahnite vo formáte dokumentu z webovej lokality spoločnosti Samsung. (http://www.samsung.com/support) Dizajn a špecikácie sa môžu zmeniť bez predchádzajúceho upozornenia.SLK - iv OBSAH 01 Kontrola súčastí 2 Vloženie batérií pred použitím diaľkového ovládania (2 batérie AA) ------------------------- 2 02 Opis produktu 3 Predný panel/horný panel zariadenia Soundbar ------------------------- 3 Spodný panel zariadenia Soundbar ------------------------- 4 03 Pripojenie zariadenia Soundbar 5 Pripojenie elektrického napájania

– Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar

– Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia

Pripojenie súpravy SWA-9100S (predáva sa samostatne) k zariadeniu Soundbar

Spôsob 2. Bezdrôtové pripojenie

06 Pripojenie úložného zariadenia USB 19SLK - v 07 Pripojenie mobilného zariadenia 20 Pripojenie pomocou rozhrania Bluetooth

Používanie funkcie Tap Sound

08 Používanie diaľkového ovládania 25 Spôsob používania diaľkového ovládania

Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania televízora ------------------------- 28 Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami)

Špecikácie výstupu pre rôzne režimy zvukových efektov

09 Inštalácia nástenného držiaka 30 Upozornenia k inštalácii

Súčasti na montáž na stenu

Inštalácia zariadenia Soundbar na stojan televízora

11 Aktualizácia softvéru 33 Postup pri aktualizácii

15 Dôležitá poznámka ohľadom servisu 38 16 Špecikácie a príručka 39 Technické údaje

• Ďalšie informácie týkajúce sa zdroja napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : Spodná časť Hlavnej Jednotky Zariadenia Soundbar)

• Ak si želáte zakúpiť doplnkové súčasti alebo voliteľné káble, obráťte sa na servisné stredisko spoločnosti Samsung alebo oddelenie starostlivosti o zákazníkov spoločnosti Samsung.

• Vzhľad príslušenstva sa môže mierne odlišovať od vyššie uvedených obrázkov. Vloženie batérií pred použitím diaľkového ovládania (2 batérie AA) Posúvajte zadný kryt smerom naznačeným šípkou, kým ho úplne nezložíte. Vložte 2 batérie AA (1,5 V) orientované so správnou polaritou. Zasuňte zadný kryt späť na miesto.SLK - 3 02 OPIS PRODUKTU Predný panel/horný panel zariadenia Soundbar Umiestnite produkt tak, aby sa logo SAMSUNG nachádzalo navrchu. Horný panel

Tlačidlo (Napájanie) Slúži na zapnutie a vypnutie napájania.

• Funkcia Auto Power Down Jednotka sa automaticky vypne v týchto situáciách. – Režim D.IN / HDMI / BT / USB : Ak počas 20 minút nie je prítomný zvukový signál.

Tlačidlo (Hlasitosť) Slúži na nastavenie hlasitosti.

Tlačidlo (Zdroj) Slúži na výber vstupného režimu zdroja. Vstupný režim Displej Optický digitálny vstup D.IN Vstup ARC (HDMI OUT) D.IN TV ARC (automatická konverzia) Vstup HDMI HDMI Režim BLUETOOTH BT Režim USB USB

• Keď zapnete napájanie tejto jednotky, bude predtým, ako začne produkovať zvuk, 4 až 5 sekundové omeškanie.

• Ak si chcete vychutnať iba zvuk zo systému Soundbar, musíte vypnúť reproduktory televízora v ponuke nastavenia zvuku na vašom televízore. Obráťte sa na návod na použitie dodaný s vašim televízorom.SLK - 4 Spodný panel zariadenia Soundbar HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL) HDMI

USB (5V 0.5A) Slúži na pripojenie zariadenia USB na prehrávanie hudobných súborov uložených na zariadení USB prostredníctvom zariadenia Soundbar.

DC 24V (Prívod napájania) Slúži na pripojenie sieťového adaptéra.

HDMI Slúži na súčasný vstup digitálnych obrazových a zvukových signálov pomocou kábla HDMI. Slúži na pripojenie k výstupu HDMI externého zariadenia.

DIGITAL AUDIO IN (OPTICAL) Slúži na pripojenie k digitálnemu (optickému) výstupu externého zariadenia.

• Pri odpájaní napájacieho kábla sieťového adaptéra zo sieťovej zásuvky potiahnite za zástrčku. Neťahajte za kábel.

• Nepripájajte túto jednotku ani iné súčasti k sieťovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčasťami.SLK - 5

03 PRIPOJENIE ZARIADENIA SOUNDBAR

Pripojenie elektrického napájania Pomocou napájacích súčastí zapojte subwoofer a zariadenie Soundbar do elektrickej zásuvky v nasledujúcom poradí:

Pozrite si nákresy uvedené nižšie.

• Ďalšie informácie týkajúce požadovaného elektrického napájania a spotreby energie nájdete na štítku upevnenom na produkte. (Štítok : spodná časť hlavnej jednotky zariadenia Soundbar) POWER Zadná strana subwooferaNapájací kábelPripojenie elektrického napájania USB (5V 0.5A) DC 24V DC 24V Spodná časť hlavnej jednotky zariadenia SoundbarSieťový adaptérNapájací kábelPripojenie elektrického napájania
• Uistite sa, že sieťový adaptér je položený naplocho na stole alebo na podlahe. Ak umiestnite sieťový adaptér v zavesenej polohe so vstupom pre kábel striedavého prúdu otočeným smerom nahor, voda alebo iné cudzie látky by mohli preniknúť do adaptéra a spôsobiť jeho poruchu.SLK - 6 Pripojenie zariadenia Soundbar k subwooferu Keď je pripojený subwoofer, môžete si vychutnať hlboký basový zvuk. Automatické vytvorenie pripojenia medzi subwooferom a zariadením Soundbar Keď po pripojení napájacích káblov k zariadeniu Soundbar a subwooferu zapnete napájanie, subwoofer sa automaticky pripojí k zariadeniu Soundbar.

• Po dokončení automatického spárovania sa rozsvieti modrý indikátor na zadnej strane subwoofera. Indikátory LED na zadnej strane subwoofera Indikátor LED Stav Opis Riešenie Modrý Svieti Úspešne pripojené (normálna prevádzka)

Bliká Obnovuje sa pripojenie Skontrolujte, či je napájací kábel priložený k hlavnej jednotke zariadenia Soundbar správne pripojený alebo počkajte 5 minút. Ak blikanie pretrváva, pokúste sa subwoofer pripojiť manuálne. Pozrite si stranu 7. Červený Svieti Pohotovostný režim (hlavná jednotka zariadenia Soundbar je vypnutá) Skontrolujte, či je napájací kábel správne pripojený ku hlavnej jednotke zariadenia Soundbar. Pripojenie zlyhalo Zopakujte pripojenie. Pozrite si pokyny k manuálnemu pripojeniu na strane 7. Červený a modrý Bliká Porucha Pozrite si kontaktné údaje servisného strediska spoločnosti Samsung uvedené v tejto príručke.SLK - 7 Manuálne pripojenie subwoofera v prípade zlyhania automatického pripojenia Pred manuálnym pripojením postupujte podľa nasledujúcich pokynov:

• Skontrolujte, či sú správne pripojené napájacie káble zariadenia Soundbar a subwoofera.

• Uistite sa, že je zariadenie Soundbar zapnuté.

1. Stlačte a podržte tlačidlo ID SET na zadnej strane subwoofera aspoň na 5 sekúnd.

• Červený indikátor na zadnej strane subwoofera zhasne a začne blikať modrý indikátor. 5 Sec Zadná strana subwoofera

2. Stlačte a podržte tlačidlo Hore na diaľkovom ovládači dlhšie ako 5 sekúnd.

• Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

• Keď ukončíte ID SET, zariadenie Soundbar sa automaticky zapne. SOUNDMODE PAIR5 Sec ID SET Logo SAMSUNG sa nachádza na vrchnej strane

3. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

Modrá dióda svieti Po vytvorení spojenia medzi zariadením Soundbar a bezdrôtovým subwooferom LED dióda LINK prestane blikať a rozsvieti sa neprerušovane modrou farbou.SLK - 8 POZNÁMKY

• Nepripájajte napájací kábel tohto produktu alebo televízora k sieťovej zásuvke, kým nie sú vytvorené všetky pripojenia medzi súčasťami.

• Pred premiestňovaním alebo inštaláciou tohto produktu je nevyhnutné vypnúť napájanie a odpojiť napájací kábel.

• Ak sa hlavná jednotka vypne, bezdrôtový subwoofer prejde do pohotovostného režimu a indikátor LED STANDBY najskôr niekoľkokrát zabliká na modro a potom sa rozsvieti na červeno.

• Ak v blízkosti zariadenia Soundbar používate zariadenie, ktoré využíva rovnakú frekvenciu (5,8 GHz) ako zariadenie Soundbar, v dôsledku rušenia môže dôjsť k prerušeniu zvuku.

• Maximálna vzdialenosť na prenos bezdrôtového signálu je približne 10 metrov od hlavnej jednotky, môže sa však líšiť v závislosti od prevádzkového prostredia. Ak sa medzi hlavnou jednotkou a bezdrôtovým subwooferom nachádza železobetónová alebo kovová stena, systém môže byť nefunkčný, pretože kov znemožňuje prechod bezdrôtového signálu. UPOZORNENIA

• Antény na príjem bezdrôtového signálu sú zabudované do bezdrôtového subwoofera. Zabezpečte, aby sa jednotky nedostali do kontaktu s vodou ani vlhkosťou.

• Na optimálny poslucháčsky zážitok sa uistite, že v priestore okolo bezdrôtového subwoofera a modulu bezdrôtového prijímača (predáva sa samostatne) sa nenachádzajú žiadne prekážky.SLK - 9 Pripojenie súpravy SWA-9100S (predáva sa samostatne) k zariadeniu Soundbar Prejdite na skutočný bezdrôtový priestorový zvuk pripojením bezdrôtovej zadnej reproduktorovej súpravy Samsung (SWA-9100S, predáva sa samostatne) k zariadeniu Soundbar.

• LED indikátor LINK (modrý LED indikátor) na module bezdrôtového prijímača bliká. Ak LED indikátor nebliká, stlačte tlačidlo ID SET na zadnej strane modulu bezdrôtového prijímača hrotom pera na 5 – 6 sekúnd, kým LED indikátor LINK nezačne blikať (na modro). Viac informácií o LED indikátore nájdete v užívateľskej príručke pre model SWA-9100S. ID SET

3. Stlačte a podržte tlačidlo Hore na diaľkovom ovládači dlhšie ako 5 sekúnd.

• Na displeji zariadenia Soundbar sa nakrátko zobrazí hlásenie ID SET a potom zmizne.

• Keď ukončíte ID SET, zariadenie Soundbar sa automaticky zapne. SOUNDMODE PAIR5 Sec ID SET Logo SAMSUNG sa nachádza na vrchnej strane UPOZORNENIE

• Ak zariadenie Soundbar počas pripájania k zariadeniu SWA-9100S práve prehráva hudbu, zo subwooferu sa môže krátko ozvať praskanie počas dokončenia spojenia.

4. Overte, či LED dióda LINK svieti na modro (pripojenie dokončené).

STANDBY LINK STANDBY LINK Modrá dióda svieti Po vytvorení spojenia medzi zariadením Soundbar a modulom bezdrôtového prijímača LED dióda LINK prestane blikať a rozsvieti sa neprerušovane modrou farbou.

5. Ak sa pripojenie zariadenia SWA-9100S nepodarilo, zopakujte postup od kroku 2.SLK - 11

Zvuk z TV môžete počúvať pomocou zariadenia Soundbar prostredníctvom káblového alebo bezdrôtového pripojenia.

• Keď je zariadenie Soundbar pripojené k vybratým televízorom Samsung, zariadenie Soundbar možno ovládať pomocou diaľkového ovládania televízora. – Túto funkciu podporujú televízory Samsung Smart TV 2017 a novšie, ktoré podporujú rozhranie Bluetooth, keď sa zariadenie Soundbar pripojí k televízoru pomocou optického kábla. – Táto funkcia takisto umožňuje používať ponuku televízora na úpravu zvukového poľa a rôznych nastavení, ako aj hlasitosti a stlmenia zvuku. Spôsob 1. Pripojenie pomocou kábla Pripojenie TV pomocou kábla HDMI UPOZORNENIE
• Keď sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne.

• Ak chcete zariadenie Soundbar prepojiť s televízorom prostredníctvom kábla HDMI, zapojte ho do portov s označením ARC. V opačnom prípade sa zvuk z televízora nemusí prehrávať.

1. Keď je zapnuté zariadenie Soundbar a TV, pripojte kábel HDMI podľa znázornenia na obrázku.

2. Na displeji hlavnej jednotky zariadenia Soundbar sa zobrazí položka „TV ARC“ a zariadenie

Soundbar bude prehrávať zvuk TV.SLK - 12

• Ak nepočuť zvuk televízora, stlačením tlačidla (Zdroj) na diaľkovom ovládaní alebo na vrchnej strane zariadenia Soundbar prepnite do režimu „D.IN“. Na obrazovke sa postupne zobrazia položky „D.IN“ a „TV ARC“ a bude sa prehrávať zvuk TV.

• Ak sa na displeji hlavnej jednotky zariadenia Soundbar nezobrazí položka „TV ARC“, skontrolujte, či je kábel HDMI pripojený ku správnemu portu.

• Pomocou tlačidiel hlasitosti na diaľkovom ovládaní TV môžete zmeniť hlasitosť zariadenia Soundbar. POZNÁMKY

• HDMI je rozhranie, ktoré umožňuje digitálny prenos obrazových a zvukových údajov pomocou jedného konektora.

• Ak sa na televízore nachádza port ARC, pripojte kábel HDMI k portu HDMI IN (ARC).

• Ak je to možné, odporúčame používať kábel HDMI bez jadra. V prípade použitia kábla HDMI s jadrom použite kábel s priemerom menším ako 14 mm.

• Táto funkcia nie je k dispozícii, ak kábel HDMI nepodporuje funkciu ARC.

• Pokiaľ sú signály vysielania vo formáte zvuku Dolby Digital a na vašom televízore je pre „digitálny výstupný audio formát“ nastavená možnosť PCM, nastavenie sa odporúča zmeniť na formát Dolby Digital. Po zmene nastavenia si môžete vychutnať vyššiu kvalitu zvuku. (V závislosti od výrobcu televízora sa v ponuke televízora môžu používať rôzne slová pre technológie Dolby Digital a PCM.)SLK - 13 Pripojenie pomocou optického kábla Kontrolný zoznam pred pripojením

• Keď sú zároveň pripojené kábel HDMI aj optický kábel, signál HDMI sa prijíma prednostne.

• Ak sa rozhodnete použiť optický kábel a na portoch sú umiestnené krytky, nezabudnite ich pred zapájaním odstrániť. OPTICAL OUTDIGITAL AUDIO IN (OPTICAL)Spodná strana zariadenia Soundbar Vrchná strana zariadenia SoundbarOptický kábel (nie je súčasťou dodávky) D.IN

1. Pomocou digitálneho optického kábla (nie je súčasťou dodávky) pripojte konektor DIGITAL AUDIO

IN (OPTICAL) na zariadení Soundbar ku konektoru OPTICAL OUT na TV.

2. Stlačte na hornom paneli alebo na diaľkovom ovládaní tlačidlo (Zdroj) a vyberte režim „D.IN“.SLK - 14

Používanie funkcie Q-Symphony Pri aktívnej funkcii Q-Symphony sa zariadenie Soundbar zosynchronizuje s televízorom Samsung TV a vďaka prehrávaniu zvuku cez tieto dve zariadenia je možné dosiahnuť efekt priestorového zvuku. Po pripojení zariadenia Soundbar sa v ponuke televízora Výstup zvuku zobrazí ponuka „TV+Soundbar“. Potom vyberte príslušnú ponuku. Ponuka televízora ALEBO Optický kábel (nie je súčasťou dodávky) Kábel HDMI D.IN

• Príklad ponuky televízora: TV + [AV] Soundbar Názov série [HDMI] POZNÁMKY

• Funkčnosť závisí od kodeku podporovaného televízorom.

• Táto funkcia je podporovaná, len ak je pripojený kábel HDMI alebo optický kábel (nie je súčasťou dodávky).

• Táto funkcia je kdispozícii vtelevízoroch Samsung TV, ktoré boli uvedené na trh vroku2020 alebo neskôr, avniektorých modeloch zariadenia Soundbar.SLK - 15 Spôsob 2. Bezdrôtové pripojenie Pripojenie TV pomocou rozhrania Bluetooth Ak je TV pripojený pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

(ALEBO) a. Stlačte na hornom paneli tlačidlo (Zdroj) a následne vyberte možnosť „BT“. Hlásenie „BT“ sa po niekoľkých sekundách automaticky zmení na „BT PAIRING“ alebo na „BT READY“, ak už existuje záznam o pripojení. b. Keď sa zobrazí hlásenie „BT READY“, stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornom paneli zariadenia Soundbar, kým sa zobrazí hlásenie „BT PAIRING“.

2. Vyberte režim Bluetooth na TV. (Ďalšie informácie nájdete v príručke k TV.)

3. Vyberte položku „[AV] Samsung Soundbar Q6A-Series“ zo zoznamu na obrazovke TV.

Dostupné zariadenie Soundbar je v zozname zariadení Bluetooth na TV označené textom „Need Pairing“ alebo „Paired“. Na pripojenie k zariadeniu Soundbar vyberte túto správu a vytvorte pripojenie.

• Keď je TV pripojený, na prednom displeji zariadenia Soundbar sa zobrazí text [Názov TV] → „BT“.

4. Zvuk TV teraz môžete počúvať zo zariadenia Soundbar.

• Po prvom pripojení zariadenia Soundbar k televízoru použite režim „BT READY” na opätovné pripojenie.SLK - 16 Odpojenie zariadenia Soundbar od TV Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a prepnite do iného režimu okrem „BT“.

• Odpojenie trvá určitý čas, pretože TV musí prijať odpoveď zo zariadenia Soundbar. (Požadovaný čas sa môže líšiť v závislosti od modelu TV.)

• Ak chcete zrušiť automatické spojenie prostredníctvom funkcie Bluetooth medzi zariadením Soundbar a televízorom, stlačte tlačidlo Vľavo na diaľkovom ovládači na 5 sekúnd, keď je zariadenie Soundbar v stave „BT READY“. (Prepínanie Zapnuté → Vypnuté) V čom spočíva rozdiel medzi možnosťami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhľadávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.

• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo PAIR na diaľkovom ovládaní alebo stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT“.) POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa po 20 minútach v stave pripravenosti automaticky vypne.

• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth: – ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole, – Ak sú so zariadením Soundbar súčasne spárované dve alebo viac zariadení Bluetooth. – ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atď.SLK - 17

05 PRIPOJENIE EXTERNÉHO ZARIADENIA

Pripojte sa k externému zariadeniu pomocou káblového pripojenia alebo rozhrania Bluetooth, aby ste prostredníctvom zariadenia Soundbar mohli prehrávať zvuk z externého zariadenia. Pripojenie pomocou kábla HDMI (umožňuje dekódovanie aprehrávanie obsahu stechnológiou Dolby Atmos) Kontrolný zoznam pred pripojením

• Funkcie Dolby Atmos® a DTS:X sú podporované iba v režime HDMI.
• Ak možnosti zvukového výstupu umožňujú nastavenie sekundárneho zvuku, uistite sa, že je vypnutý. • Uistite sa, že obsah podporuje technológiu Dolby Atmos®.HDMI OUTHDMI IN(ARC) HDMI HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL) Kábel HDMIKábel HDMISpodná strana zariadenia Soundbar

na vašom digitálnom zariadení.

2. Pomocou kábla HDMI pripojte konektor HDMI TO TV (ARC) na zadnej strane produktu ku

konektoru HDMI IN na TV.3. Stlačte tlačidlo (Zdroj) na hornom paneli alebo na diaľkovom ovládaní a následne vyberte možnosť „HDMI“.

4. Režim „HDMI“ sa zobrazí na paneli displeja zariadenia Soundbar a bude sa prehrávať zvuk.SLK - 18

POZNÁMKY Keď používate technológiu Dolby Atmos®

DOLBY ATMOS Kongurácia technológie Dolby Atmos® na prehrávači diskov Blu-Ray alebo inom zariadení.

Pripojenie pomocou optického kábla OPTICAL OUT HDMI TO TV(ARC) DIGITAL AUDIO IN (OPTICAL)Optický kábel (nie je súčasťou dodávky)Spodná strana zariadenia Soundbar Prehrávač BD/DVD/ Externý prijímač/ Herná konzola Vrchná strana zariadenia Soundbar D.IN

Prostredníctvom zariadenia Soundbar môžete prehrávať hudobné súbory uložené v pamäťových zariadeniach USB. Port USB HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL)USB (5V 0.5A) USB

1. Pripojte zariadenie USB k portu USB na spodnej časti výrobku.

(Zdroj) na hornom paneli alebo na diaľkovom ovládaní a následne vyberte možnosť „USB“.

3. Na displeji sa zobrazí položka „USB“.

4. Prehrajte hudobné súbory uložené v pamäťovom zariadení USB prostredníctvom zariadenia Soundbar.

• Zariadenie Soundbar sa automaticky vypne (Auto Power Down), ak sa počas viac ako 20 minút nepripojilo žiadne zariadenie USB. Zoznam kompatibility Prípona Kodek Vzorkovacia frekvencia Dátový tok *.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 KB/s MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 KB/s MPEG2 Layer3 16 kHz ~ 24 kHz 8 ~ 160 KB/s MPEG2.5 Layer3 8 kHz ~ 12 kHz 8 ~ 160 KB/s *.wma WMA7/8/9 (iba zvuk) 32 kHz ~ 48 kHz 32 ~ 320 KB/s *.ogg Vorbis 32 kHz ~ 48 kHz 45 ~ 500 KB/s *.aac *.m4a *.mp4 A AC- LC (MPEG2/MPEG4 iba zvuk) 32 kHz ~ 48 kHz 32 ~ 320 KB/s *.wav LPCM 32 kHz ~ 192 kHz 1024 ~ 9216 KB/s *.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 KB/s *.aiff AIFF 32 kHz ~ 192 kHz 1024 ~ 9216 KB/s

• Ak sa v USB zariadení nachádza príliš veľa priečinkov (približne 200) a súborov (približne 2000), prístup k nim a prehrávanie pomocou zariadenia Soundbar môže chvíľu trvať.SLK - 20

07 PRIPOJENIE MOBILNÉHO ZARIADENIA

Pripojenie pomocou rozhrania Bluetooth Ak je mobilné zariadenie pripojené pomocou rozhrania Bluetooth, môžete počúvať stereofónny zvuk bez starostí s káblami.

• Súčasne je možné pripojiť jeden televízor alebo dve zariadenia Bluetooth. Zariadenie Bluetooth SOUND MODE PAIR ALEBO Prvé pripojenie

1. Na diaľkovom ovládaní stlačte tlačidlo PAIR a potvrďte režim „BT PAIRING“.

(ALEBO) a. Stlačte na hornom paneli tlačidlo (Zdroj) a následne vyberte možnosť „BT“. Hlásenie „BT“ sa po niekoľkých sekundách automaticky zmení na „BT PAIRING“ alebo na „BT READY“, ak už existuje záznam o pripojení. b. Keď sa zobrazí hlásenie „BT READY“, stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornom paneli zariadenia Soundbar, kým sa zobrazí hlásenie „BT PAIRING“.

3. Prostredníctvom zariadenia Soundbar prehrajte hudobné súbory zo zariadenia pripojeného

• Po prvom pripojení zariadenia Soundbar k mobilné zariadenie použite režim „BT READY” na opätovné pripojenie.SLK - 21 V čom spočíva rozdiel medzi možnosťami BT READY a BT PAIRING?

• BT READY : V tomto režime môžete vyhľadávať predtým pripojené televízory alebo pripojiť predtým pripojené mobilné zariadenie k zariadeniu Soundbar.

• BT PAIRING : V tomto režime môžete k zariadeniu Soundbar pripojiť nové zariadenie. (Stlačte tlačidlo PAIR na diaľkovom ovládaní alebo stlačte a aspoň 5 sekúnd podržte tlačidlo (Zdroj) na hornej strane zariadenia Soundbar, kým je zariadenie Soundbar v režime „BT“.) POZNÁMKY

• Ak sa pri pripojení zariadenia Bluetooth zobrazí výzva na zadanie kódu PIN, zadajte <0000>.

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa po 20 minútach v stave pripravenosti automaticky vypne.

• Za týchto okolností sa môže stať, že zariadenie Soundbar správne neuskutoční vyhľadávanie alebo nevytvorí pripojenie pomocou rozhrania Bluetooth: – ak sa v okolí zariadenia Soundbar vyskytuje silné elektrické pole, – ak sú so zariadením Soundbar naraz spárované viaceré zariadenia Bluetooth, – ak je zariadenie Bluetooth vypnuté, nenachádza sa na požadovanom mieste alebo má poruchu.

• Elektronické zariadenia môžu spôsobovať rádiové rušenie. V blízkosti hlavnej jednotky zariadenia Soundbar sa nesmú nachádzať zariadenia, ktoré vytvárajú elektromagnetické vlny – napríklad mikrovlné rúry, zariadenia bezdrôtovej siete LAN atď.

• Zariadenie Soundbar podporuje údaje SBC (44,1 kHz, 48 kHz).

• Pripájajte len k zariadeniu s rozhraním Bluetooth, ktoré podporuje funkciu A2DP (AV).

• Produkt Soundbar nemôžete pripájať k zariadeniu s rozhraním Bluetooth, ktoré podporuje len funkciu HF (Hands Free).

• Po spárovaní zariadenia Soundbar so zariadením Bluetooth zvolením položky „[AV] Samsung Soundbar Q6A-Series“ v zozname vyhľadaných zariadení automaticky prepnete zariadenie Soundbar do režimu „BT“. – Dostupné len v prípade, keď je zariadenie Soundbar uvedené v zozname spárovaných zariadení zariadenia Bluetooth (zariadenie Bluetooth a zariadenie Soundbar sa museli v minulosti aspoň raz spárovať).

• Zariadenie Soundbar sa objaví v zozname vyhľadaných zariadení v zariadení Bluetooth výlučne v prípade, ak sa na zariadení Soundbar zobrazuje hlásenie „BT READY“. Zapnutie funkcie Bluetooth Power (SOUND MODE) Ak sa zariadenie Bluetooth, ktoré bolo v minulosti spárované, pokúša o spárovanie so zariadením Soundbar, keď je zapnutá funkcia Bluetooth Power a zariadenie Soundbar je vypnuté, zariadenie Soundbar sa automaticky zapne.

1. Keď je zariadenie Soundbar zapnuté, stlačte tlačidlo SOUND MODE na diaľkovom ovládaní a

podržte ho viac ako 5 sekúnd.

2. Na displeji zariadenia Soundbar sa zobrazí správa „ON-BLUETOOTH POWER“.SLK - 22

Odpojenie zariadenia Bluetooth od zariadenia Soundbar Zariadenie s rozhraním Bluetooth môžete odpojiť od zariadenia Soundbar. Pokyny si pozrite v návode na obsluhu zariadenia s rozhraním Bluetooth.

• Odpojenie trvá určitý čas, pretože zariadenie Bluetooth musí prijať odpoveď zo zariadenia Soundbar. (Čas odpojenia sa môže líšiť v závislosti od zariadenia Bluetooth)

• Keď sa zariadenie Soundbar odpojí od zariadenia Bluetooth, na prednom displeji zariadenia Soundbar sa zobrazí text „BT DISCONNECTED“. POZNÁMKY

• V režime pripojenia Bluetooth sa pripojenie Bluetooth stratí, ak vzdialenosť medzi zariadením Soundbar a zariadením Bluetooth prekročí 10 m.

• Zariadenie Soundbar sa automaticky vypne po 20 minútach v pohotovostnom stave. Viac o rozhraní Bluetooth Bluetooth je technológia, ktoré umožňuje zariadeniam kompatibilným s rozhraním Bluetooth ľahké vzájomné prepájanie pomocou krátkeho bezdrôtového spojenia.

• Zariadenie s rozhraním Bluetooth môže spôsobovať šum alebo poruchy, v závislosti od použitia, keď: – Časť tela je v kontakte s prijímacím/vysielacím systémom zariadenia s rozhraním Bluetooth alebo zariadenia Soundbar. – Je vystavené elektrickým výkyvom z prekážok spôsobeným stenou, rohom alebo predelením miestnosti. – Je vystavené elektrickému rušeniu zariadeniami s rovnakým frekvenčným pásmom, vrátane medicínskych zariadení, mikrovlných rúr alebo bezdrôtových sietí LAN.

• Spárujte zariadenie Soundbar so zariadením s rozhraním Bluetooth, pričom zachovajte malú vzdialenosť.

• Čím je vzdialenosť medzi zariadením Soundbar a zariadením s rozhraním Bluetooth väčšia, tým je kvalita horšia. Ak vzdialenosť presiahne prevádzkový dosah rozhrania Bluetooth, spojenie sa stratí.

• V miestach so slabou citlivosťou príjmu nemusí spojenie rozhraním Bluetooth pracovať správne.

• Pripojenie Bluetooth funguje len v blízkosti prijímača. Spojenie sa automaticky preruší, ak je vzdialenosť mimo tento dosah. Dokonca aj v tomto dosahu môžu kvalitu zvuku znížiť prekážky, akými sú napríklad steny alebo dvere.

• Toto bezdrôtové zariadenie môže počas svojej prevádzky spôsobovať elektrické rušenie.SLK - 23 Viacnásobné pripojenie rozhrania Bluetooth Zariadenie Soundbar je možné súčasne pripojiť k 2 zariadeniam Bluetooth. Zariadenie Bluetooth A Zariadenie Bluetooth B

1. Pripojte k zariadeniu Soundbar najviac dve zariadenia Bluetooth. (Pozrite si stranu 20)

2. Spustite prehrávanie hudby z jedného z pripojených zariadení Bluetooth, keď sú pripojené dve

3. Ak sa hudba prehráva zo zariadenia Bluetooth „B“ počas prehrávania zo zariadenia „A“, prehrávanie

hudby sa spustí v zariadení „B“ a prehrávanie v zariadení „A“ sa automaticky zastaví alebo pozastaví.

4. Pri starších verziách ako AVRCP V1.4 sa môže prehrávanie hudby zo zariadenia prepnúť s

oneskorením. POZNÁMKY

• Zariadenie sa v niektorých zariadeniach dá zapnúť pomocou oznámenia alebo budíka.

• Niektoré zariadenia nepodporujú viacnásobné pripojenia cez Bluetooth.

• Režim „BT PAIRING“ sa ukončí, ak sa do 3 minút nespáruje žiadne zariadenie.

• Zapnutie zariadení môže v niektorých aplikáciách trvať aj 7 sekúnd.

• Ak sa pokúsite pripojiť tretie zariadenie Bluetooth, zariadenie A alebo B sa odpojí. (Odpojí sa zariadenie, z ktorého sa práve neprehráva hudba.)

• Naraz môže byť pripojený len jeden televízor Samsung TV alebo 2 zariadenia Bluetooth.

• Zariadenie Soundbar sa od zariadení Bluetooth odpojí, keď zaznamená požiadavku o pripojenie z televízora Samsung TV.SLK - 24 Používanie funkcie Tap Sound Keď na Soundbar ťuknete mobilným zariadením, zvuk z mobilného zariadenia sa bude prehrávať prostredníctvom zariadenia Soundbar.

• V závislosti od mobilného zariadenia táto funkcia nemusí byť podporovaná.

• Táto funkcia je kompatibilná len s mobilnými zariadeniami Samsung so systémom Android 8.1 alebo novším. Mobilné zariadenie Aplikácia SmartThings Vrchná strana zariadenia Soundbar

1. Zapnite funkciu Tap Sound na mobilnom zariadení.

• Podrobnosti o zapnutí tejto funkcie nájdete ďalej v časti „Zapnutie funkcie Tap Sound“.

2. Ťuknite mobilným zariadením na zariadenie Soundbar. V zobrazenom okne so správou vyberte

položku „Spustiť“. Vytvorí sa pripojenie medzi mobilným zariadením a zariadením Soundbar prostredníctvom rozhrania Bluetooth.

3. Prehrávajte zvuk z mobilného zariadenia prostredníctvom zariadenia Soundbar.

• Táto funkcia pripojí mobilné zariadenie k zariadeniu Soundbar prostredníctvom rozhrania Bluetooth na základe detekcie vibrácií, ktoré vzniknú, keď sa mobilné zariadenie dotkne zariadenia Soundbar.

• Dajte pozor, aby ste mobilným zariadením neťukli na ostrý roh zariadenia Soundbar. Zariadenie Soundbar alebo mobilné zariadenie by sa mohlo poškriabať alebo poškodiť.

• Odporúča sa, aby mobilné zariadenie bolo vložené v obale. Zľahka ťuknite na širokú plochu v hornej časti zariadenia Soundbar, pričom nepoužívajte nadmernú silu.

• Aby ste mohli používať túto funkciu, aktualizujte aplikáciu SmartThings na najnovšiu verziu. V závislosti od verzie aplikácie nemusí byť táto funkcia podporovaná. Zapnutie funkcie Tap Sound Pomocou aplikácie SmartThings zapnite funkciu Tap View, Tap Sound.

1. Na mobilnom zariadení spustite aplikáciu SmartThings.

2. Vyberte položky ( → ) na obrazovke aplikácie SmartThings, ktorá sa zobrazí na mobilnom zariadení.

3. Nastavte položku „Tap View, Tap Sound“ na možnosť Zapnuté, aby táto funkcia fungovala, keď sa k

zariadeniu Soundbar priblíži mobilné zariadenie. POZNÁMKY

• Keď je mobilné zariadenie v režime úspory energie, funkcia Tap Sound nefunguje.

• Funkcia Tap Sound nemusí fungovať, ak sa v blízkosti zariadenia Soundbar nachádzajú zariadenia spôsobujúce rádiové rušenie, napríklad elektrické zariadenia. Zabezpečte, aby sa zariadenia, ktoré môžu spôsobovať rádiové rušenie, nachádzali v dostatočnej vzdialenosti od zariadenia Soundbar.SLK - 25 08 POUŽÍVANIE DIAĽKOVÉHO OVLÁDANIA Spôsob používania diaľkového ovládania VOL WOOFERSOUNDBARSOUND MODE PAIR

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Stláčaním prechádzajte dostupnými režimami zvuku: SURROUND SOUND, GAME PRO, ADAPTIVE SOUND alebo STANDARD. – SURROUND SOUND Širšie zvukové pole, než je bežné. – GAME PRO Stereoskopický zvuk, ktorý vás vtiahne priamo doprostred hernej akcie. – ADAPTIVE SOUND Analýza obsahu v reálnom čase a automatické nastavenie optimálneho zvukového poľa na základe vlastností obsahu. – STANDARD Prehrávanie normálneho zvuku.

• DRC (Dynamic Range Control) Umožňuje uplatniť ovládanie dynamického rozsahu skladieb s technológiou Dolby Digital. Stlačením a podržaním tlačidla SOUND MODE na viac než 5 sekúnd, keď je zariadenie Soundbar vypnuté, zapnete alebo vypnete funkciu DRC (ovládanie dynamického rozsahu). Keď je funkcia DRC zapnutá, hlasný zvuk sa stlmuje. (Zvuk môže byť skreslený.)SLK - 26

• Bluetooth Power Táto funkcia zariadenie Soundbar pri prijatí žiadosti o pripojenie od predtým pripojeného televízora alebo zariadenia Bluetooth automaticky vypne. Nastavenie je predvolene zapnuté. – Stlačte tlačidlo SOUND MODE a podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power).

VOL BASS SOUND MODE PAIR Bluetooth PAIR Stlačte tlačidlo PAIR. Na displeji zariadenia Soundbar sa zobrazí správa „BT PAIRING“. V tomto režime môžete pripojiť zariadenie Soundbar k novému zariadeniu Bluetooth, a to tak, že v zariadení Bluetooth vyberiete zo zoznamu zariadenie Soundbar.

Prehrávanie/ Pozastavenie Surround VOL WOOFER SOUNDMODEBluetoothPOWER Stlačením tlačidla p dočasne pozastavíte prehrávanie hudobného súboru. Ak stlačíte tlačidlo znova, hudobný súbor sa bude prehrávať.

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Hore/Dole/ Vľavo/Vpravo Stlačením vyznačených častí vyberiete smer Hore/Dole/ Vľavo/Vpravo. Stláčaním možností Hore/Dole/Vľavo/Vpravo na tomto tlačidle môžte vybrať alebo nastaviť funkcie.

• Opakovanie Ak chcete použiť funkciu opakovania v režime „USB“, stlačte tlačidlo Hore.

• Preskočenie hudby Stlačením tlačidla Vpravo vyberiete nasledujúci hudobný súbor. Stlačením tlačidla Vľavo vyberiete predchádzajúci hudobný súbor.

• ID SET Stlačte a na 5 sekúnd podržte tlačidlo Hore, čím dokončíte postup ID SET (pri pripájaní bezdrôtového subwoofera alebo bezdrôtových zadných reproduktorov).SLK - 27

• Na ovládanie hlasitosti zvuku vysokých alebo hlbokých tónov stlačte tlačidlo (Ovládanie zvuku) a vyberte možnosť TREBLE alebo BASS. Následne pomocou tlačidiel Hore/Dole upravte hlasitosť v rozsahu –6 až+6. (Uistite sa, že zvukový režim je nastavený na možnosť „STANDARD“.)

• Ak chcete nastaviť zvuk pre jednotlivé frekvenčné pásma, stlačte a asi na 5 sekúnd podržte tlačidlo (Ovládanie zvuku). Vybrať si môžete z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz pomocou tlačidiel Vľavo/Vpravo, pričom každú z nich možno nastaviť v rozsahu –6 až +6 pomocou tlačidiel Hore/Dole. (Uistite sa, že zvukový režim je nastavený na možnosť „STANDARD“.)

• Ak nie je zosynchronizovaný obraz z televízora so zvukom zo zariadenia Soundbar, stlačte tlačidlo (Ovládanie zvuku), vyberte možnosť AUDIO SYNC a následne pomocou tlačidiel Hore/Dole nastavte oneskorenie zvuku v rozsahu 0 až 300 milisekúnd. (Táto možnosť nie je k dispozícii v režime „USB“ ani „BT“.)

• Možnosť AUDIO SYNC je podporovaná len pri niektorých funkciách.

• Na ovládanie hlasitosti zvuku jednotlivých reproduktorov vyberte v ponuke Nastavenia zvuku možnosť CENTER LEVEL alebo TOP LEVEL a následne pomocou tlačidiel Hore/Dole upravte hlasitosť v rozsahu –6 až +6.

• Funkciu VIRTUAL reproduktor je možné ON/OFF pomocou tlačidiel Hore/Dole.

• Keď sú pripojené zadné reproduktory (predávajú sa osobitne), sú podporované nastavenia REAR SPEAKER ON/OFF a REAR LEVEL. Pomocou tlačidiel Hore/Dole nastavte položku REAR SPEAKER ON/OFF a upravte hlasitosť položky REAR LEVEL v rozsahu –6 až +6.

VOL WOOFER SOUNDMODEPAIR ÚROVNE WOOFER (BASY) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODEVOLWOOFER SOUNDBAR SOUND MODEVOLWOOFER SOUNDBAR Zatlačením tlačidla nahor alebo nadol nastavíte hlasitosť woofera (basového reproduktora) na úroveň –12 alebo –6 až +6. Stlačením tohto tlačidla nastavíte hlasitosť woofera (basového reproduktora) na úroveň 0 (predvolené).

• Stlmenie Stlačením tlačidla VOL stlmíte zvuk. Opätovným stlačením tlačidla zrušíte stlmenie zvuku.SLK - 28 Nastavenie hlasitosti zariadenia Soundbar pomocou diaľkového ovládania televízora Hlasitosť zariadenia Soundbar môžete nastaviť pomocou diaľkového ovládania televízora.

• Túto funkciu je možné používať iba s infračerveným diaľkovým ovládaním. Diaľkové ovládania Bluetooth (diaľkové ovládania, ktoré vyžadujú párovanie) nie sú podporované.

• Ak chcete používať túto funkciu, nastavte reproduktor televízora na možnosť Externý reproduktor.

Vždy, keď potlačíte tlačidlo WOOFER nahor a podržíte ho po dobu 5 sekúnd, režim sa prepne v tomto poradí: „OFF-TV REMOTE“ (predvolený režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Tlačidlo na diaľkovom ovládaní Displej Stav SOUND MODE VOL WOOFERSOUNDBAR 5 Sec OFF-TV REMOTE (Predvolený režim) Vypnúť diaľkové ovládanie televízora. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec SAMSUNG-TV REMOTE Zapnúť infračervené diaľkové ovládanie televízora Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec ALL-TV REMOTE Zapnúť infračervené diaľkové ovládanie televízora od iného výrobcu.SLK - 29 Používanie skrytých tlačidiel (tlačidiel s viacerými funkciami) Skryté tlačidlo Referenčná strana Tlačidlo na diaľkovom ovládaní Funkcia WOOFER (Hore) Diaľkového ovládania televízora zap./vyp. (Pohotovostný režim) Strana 28 Vľavo Zapnutie/vypnutie automatického pripojenia televízora (BT pripravené) Strana 16 Hore ID SET Strana 26 (Ovládanie zvuku) 7-pásmový EQ Strana 27 SOUND MODE DRC ON/OFF (Pohotovostný režim) Strana 25 Bluetooth Power Strana 26 Špecikácie výstupu pre rôzne režimy zvukových efektov Effect Vstup Výstup Bez bezdrôtového zadného reproduktora S bezdrôtovým zadným reproduktorom SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER SURROUND SOUND

• Súpravu bezdrôtového zadného reproduktora od spoločnosti Samsung si môžete zakúpiť samostatne. Ak si súpravu chcete zakúpiť, obráťte sa na predajcu, u ktorého ste si zakúpili zariadenie Soundbar.

• Ak je vstupným zdrojom Dolby Atmos®, nastavenie iba pre basový reproduktor poskytuje

3.1.2-kanálový zvuk, zatiaľ čo nastavenie súpravy basový reproduktor plus bezdrôtový zadný

reproduktor poskytuje 5.1.2-kanálový zvuk.

• Priestorové reproduktory nebudú vydávať zvuk pre 2-kanálový výstup, keď sa používa režim STANDARD. Ak chcete zapnúť zvuk pre priestorové reproduktory, zmeňte režim efektov na

• Inštalujte len na zvislú stenu.

• Neinštalujte na miestach s vysokou teplotou alebo vlhkosťou.

• Overte si, či nosnosť steny zodpovedá hmotnosti produktu. V opačnom prípade stenu spevnite alebo zvoľte iné miesto inštalácie.

• Zakúpte si a použite upevňovacie skrutky alebo kotviace prvky, ktoré sú vhodné pre váš druh steny (sadrokartón, železo, drevo atď.). Ak je to možné, upevnite montážne skrutky do nosníkov v stene.

• Zakúpte si skrutky na montáž do steny, ktoré zodpovedajú druhu a hrúbke steny, na ktorú chcete upevniť zariadenie Soundbar. – Priemer: M5 – Dĺžka: Odporúča sa L 35 mm alebo väčšia dĺžka.

• Káble z jednotky pripojte k externým zariadeniam ešte pred inštaláciou zariadenia Soundbar na stenu.

• Zariadenie pred montážou vypnite aodpojte od zdroja energie. Vopačnom prípade hrozí zásah elektrickým prúdom. Súčasti na montáž na stenu Inštalačná pomôcka na montáž na stenu x 2 (M4 x L10) x 2 Skrutka držiaka Skrutka x 2 Konzoly nástenného držiaka

1. Na povrch steny sa umiestni Inštalačná

pomôcka na montáž na stenu.

• Inštalačná pomôcka na montáž na stenu musí byť umiestnená vodorovne.

• Ak sa TV namontuje na stenu, nainštalujte zariadenie Soundbar aspoň 5 cm pod TV. 5 cm alebo viacSLK - 31

2. Zarovnajte Stredovú líniu Inštalačná

pomôcka na montáž na stenu so stredom televízora (ak upevňujete zariadenie Soundbar pod televízor) a lepiacou páskou pripevnite k stene Inštalačná pomôcka na montáž na stenu.

• Ak zariadenie neinštalujete pod TV, umiestnite Stredovú líniu do stredu inštalačnej plochy. Stredovú líniu

3. Na oboch koncoch šablóny označte otvory na

montážne skrutky pomocou špičky pera alebo zastrúhanej ceruzky, ktorú zatlačíte cez stred nákresu s označením A-TYPE. Inštalačná pomôcka na montáž na stenu potom odstráňte.

4. Pomocou vrtáka vhodnej veľkosti vyvŕtajte

otvor do steny v mieste jednotlivých značiek.

• Ak značky nezodpovedajú polohám výstupkov, pred vložením montážnych skrutiek vložte do otvorov vhodné kotvy. Ak používate kotvy, uistite sa, že vyvŕtané otvory sú dostatočne veľké pre dané kotvy.

5. Zatlačte skrutku (nie je súčasťou dodávky)

cez Skrutka držiaka a potom pevne zaskrutkujte každú skrutku do otvoru montážnej skrutky.

6. Namontujte 2 Držiaky konzoly na stenu so

správnou orientáciou na spodnú stranu zariadenia Soundbar pomocou 2 Skrutiek.

• Pri montáži sa uistite, že sa za zadnou stranou zariadenia Soundbar nachádza diel na zavesenie Konzol nástenného držiaka. Zadná strana zariadenia Soundbar Pravý koniec zariadenia SoundbarSLK - 32

7. Zariadenie Soundbar s pripevnenými

Konzolami nástenného držiaka nainštalujte tak, že Konzoly nástenného držiaka zavesíte na Skrutky držiaka na stene.

8. Posuňte zariadenie Soundbar nadol podľa

znázornenia nižšie tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

• Vložte Skrutky držiaka do širokej (spodnej) časti Držiakov konzoly na stenu a potom posuňte Držiaky konzoly na stenu tak, aby Držiaky konzoly na stenu pevne spočívali na Skrutkách držiaka.

ZARIADENIA SOUNDBAR NA STOJAN TELEVÍZORA Zariadenie Soundbar umiestnite na stojan televízora. 3 cm alebo viac Podľa znázornenia na obrázku zarovnajte stred zariadenia Soundbar so stredom televízora a zariadenie Soundbar opatrne umiestnite na stojan televízora. V záujme dosiahnutia optimálnej zvukovej kvality umiestnite zariadenie Soundbar aspoň 3 cm od prednej strany televízora. POZNÁMKA

• Dbajte na to, aby bolo zariadenie Soundbar umiestnené na rovnom a pevnom povrchu.SLK - 33 11 AKTUALIZÁCIA SOFTVÉRU Spoločnosť Samsung môže v budúcnosti ponúknuť aktualizácie systémového rmvéru zariadenia Soundbar. Port USB HDMI HDMI TO TV(ARC)USB (5V 0.5A)DC 24VDIGITAL AUDIO IN (OPTICAL) USB (5V 0.5A) V prípade ponuky aktualizácie môžete aktualizovať rmvér pripojením zariadenia USB, v ktorom je uložená aktualizácia rmvéru, k portu USB na zariadení Soundbar. Ďalšie informácie o spôsobe prevzatia aktualizačných súborov nájdete na webovej lokalite spoločnosti Samsung (www.samsung.com

Support). Potom vyberte typ produktu alebo zadajte číslo modelu zariadenia Soundbar, vyberte možnosť Softvér a aplikácie a potom položku Súbory na stiahnutie. Názvy možností sa môžu líšiť. Postup pri aktualizácii Po dokončení aktualizácie sa zachovajú všetky vaše prispôsobené používateľské nastavenia.

1. Vložte jednotku USB do USB portu na

počítači. Dôležité: Na jednotke USB sa nesmú nachádzať žiadne hudobné súbory. Spôsobilo by to zlyhanie aktualizácie rmvéru.

2. Prejdite na stránku (samsung.com)

vyberte položku Zadať číslo modelu. a zadajte model zariadenia Soundbar. Vyberte položku Manuály a softvér na stiahnutie a stiahnite si súbor s najnovším softvérom.

3. Uložte prevzatý softvér na pamäťové

zariadenie USB a výberom položky „Extrahovať sem“ rozbaľte priečinok.

4. Vypnite zariadenie Soundbar a pripojte k

portu USB pamäťovú jednotku USB obsahujúcu aktualizáciu softvéru.

• Produkt má funkciu DUAL BOOT. Ak aktualizácia rmvéru zlyhá, rmvér môžete aktualizovať znova.

• Počas aktualizácie zariadenie nevypínajte ani nevyberajte USB.

• Ak je v zariadení Soundbar už nainštalovaná najaktuálnejšia verzia, aktualizácia sa nenainštaluje.

• V závislosti od typu USB nemusí byť aktualizácia podporovaná.

znovu pripojte pamäťové zariadenie USB, ktoré obsahuje aktualizačné súbory, k portu USB zariadenia Soundbar.

• Aktualizácia rmvéru nemusí prebiehať správne, ak sú v pamäťovom zariadení USB uložené zvukové súbory, ktoré podporuje zariadenie Soundbar.

• Počas priebehu aktualizácie neodpájajte, napájanie ani nevyberajte zariadenie USB. Hlavná jednotka sa po dokončení aktualizácie rmvéru automaticky zapne.

• Ak sa po aktualizácii automaticky znovu nenadviaže pripojenie k subwooferu, pozrite si stranu 6.

• Ak aktualizácia softvéru zlyhá, skontrolujte, či pamäťové zariadenie USB nevykazuje poruchu.

• Používatelia systému Mac OS by mali v zariadení USB používať formát MS-DOS (FAT).

• V závislosti od výrobcu pamäťového zariadenia USB nemusí byť dostupná aktualizácia prostredníctvom zariadenia USB. Resetovanie INIT OK Horná strana zariadenia Soundbar Keď je zariadenie Soundbar zapnuté, stlačte naraz tlačidlá (Hlasitosť) na zariadení apodržte ich aspoň 5sekúnd. Na displeji sa zobrazí správa INIT OK a Soundbar sa resetuje. UPOZORNENIE

• Všetky nastavenia zariadenia Soundbar sa resetujú. Tento krok preto vykonávajte len vtedy, keď sa vyžaduje resetovanie.SLK - 35

12 RIEŠENIE PROBLÉMOV

Skôr ako sa obrátite na technickú podporu, skontrolujte nasledujúce skutočnosti. Soundbar sa nezapne. ; Skontrolujte, či je napájací kábel zariadenia Soundbar správne zapojený do elektrickej zásuvky. Soundbar funguje chybne. ; Vytiahnite napájací kábel a zapojte ho znova. ; Vytiahnite napájací kábel z externého zariadenia a skúste to znova. ; Ak nie je k dispozícii žiaden signál, po istom čase sa zariadenie Soundbar vypne. Zapnite zariadenie Soundbar. (pozri stranu 3.) Ak nefunguje diaľkové ovládanie. ; Namierte zariadenie priamo na Soundbar. ; Vymeňte batérie. Soundbar neprehráva žiaden zvuk. ; Zvuk zo zariadenia Soundbar je príliš tichý alebo stlmený. Upravte hlasitosť. ; Ak je pripojené externé zariadenie (set-top box, zariadenie Bluetooth, mobilné zariadenie atď.), upravte jeho hlasitosť. ; V ponuke zvukového výstupu televízora vyberte položku Soundbar. (Televízory Samsung: Doma ( ) → Nastavenia ( ) → Zvuk → Výstup zvuku → Vyberte položku Soundbar) ; Káblové pripojenie k zariadeniu Soundbar nesmie byť uvoľnené. Odpojte kábel a znova ho pripojte. ; Napájací kábel úplne vytiahnite, znova ho zapojte a zapnite napájanie. ; Výrobok spustite a skúste to znova. (pozri stranu 34.) Subwoofer neprehráva žiaden zvuk. ; Skontrolujte, či indikátor LED na zadnej strane basového reproduktora svieti modrým svetlom. Ak indikátor bliká namodro alebo svieti načerveno, znova prepojte zariadenie Soundbar a basový reproduktor. (pozri stranu 7.) ; Problém môže nastať, ak je medzi zariadením Soundbar a basovým reproduktorom nejaká prekážka. Premiestnite zariadenia ďalej od prípadných prekážok. ; Aj iné zariadenia vysielajúce vysokofrekvenčné signály v blízkosti môžu rušiť spojenie. Reproduktor by mal byť umiestnený ďalej od takýchto zariadení. ; Vytiahnite a znovu pripojte napájaciu zástrčku. Hlasitosť basového reproduktora je príliš nízka. ; Pôvodná hlasitosť prehrávaného obsahu môže byť nízka. Skúste upraviť úroveň hlasitosti basového reproduktora. (pozri stranu 27.) ; Presuňte basový reproduktor bližšie k sebe. Ak nie je televízor pripojený prostredníctvom rozhrania HDMI TO TV (ARC). ; Skontrolujte, či je kábel HDMI správne pripojený do portu ARC. (pozri stranu 11.) ; Pripojenie zrejme nemožno nadviazať, pretože je pripojené externé zariadenie (set-top box, herná konzola atď.). Zariadenie Soundbar pripojte priamo. ; Na televízore zrejme nie je aktivované rozhranie HDMI-CEC. V ponuke televízora zapnite rozhranie CEC. (Televízory Samsung: Doma ( ) → Nastavenia ( ) → Všeobecné → Správca externých zariadení → Anynet+

(HDMI-CEC) ZAPNUTÁ)SLK - 36

Pri pripájaní k televízoru v režime HDMI TO TV (ARC) nepočuť žiadny zvuk. ; Zariadenie nedokáže prehrať vstupný signál. Zmeňte zvukový výstup televízora na PCM alebo Dolby Digital. (V prípade televízora Samsung TV: Doma ( ) → Nastavenia ( )

LICENCII S OTVORENÝM ZDROJOVÝM KÓDOM Ak chcete zaslať otázky či požiadavky na otázky o otvorených zdrojoch, obráťte sa na divíziu Samsung Open Source (http://opensource.samsung.com).

• Snímky a obrázky v tejto používateľskej príručke vám poskytujeme len ako referenciu, pričom sa môžu sa odlišovať od skutočného vzhľadu produktu.

• Môže vám byť účtovaný správny poplatok, ak (a) je na základe vašej požiadavky privolaný technik a vo výrobku nie je závada (t.j. keď ste si neprečítali túto používateľskú príručku). (b) prinesiete zariadenie do opravárenského strediska a produkt nevykazuje žiadnu chybu (t.j. v prípadoch, kde ste si neprečítali túto používateľskú príručku).

• Výšku daného správneho poplatku vám oznámime skôr, ako sa vykoná akákoľvek obhliadka v práci alebo domácnosti.SLK - 39

Hmotnosť 3,4 kg Rozmery (Š x V x H) 980,0 x 58,0 x 105,0 mm Rozsah prevádzkovej teploty +5°C až +35°C Rozsah prevádzkovej vlhkosti 10 % ~ 75 % ZOSILŇOVAČ Menovité výstupné napätie 200W (30W x 6 + 10W x 2) Podporované formáty prehrávania Dolby Atmos (True HD / Digital Plus), Dolby Digital, DTS-HD Master Audio, DTS:X, DTS VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIA Maximálny výkon vysielača BT Maximálny výkon vysielača SRD 6 mW pri 2,402 GHz – 2,480 GHz 25 mW pri 5,725 GHz – 5,825 GHz Názov subwooferu PS-WA67B Hmotnosť 5,8 kg Rozmery (Š x V x H) 205,0 x 353,0 x 303,2 mm ZOSILŇOVAČ Menovité výstupné napätie 160W VÝSTUPNÝ VÝKON BEZDRÔTOVÉHO ZARIADENIA Maximálny výkon vysielača SRD 25 mW pri 5,725 GHz – 5,825 GHz Celková spotreba energie v pohotovostnom režime (W) 2,0W Bluetooth Spôsob deaktivácie portov Stlačte tlačidlo SOUND MODE a podržte ho viac ako 5 sekúnd na vypnutie funkcie napájania zariadenia Bluetooth (Bluetooth Power). POZNÁMKY

• Samsung Electronics Co., Ltd si vyhradzuje všetky práva na zmenu špecikácií bez predchádzajúceho upozornenia.

• Hmotnosť a rozmery sú približné.SLK - 40 Spoločnosť Samsung týmto vyhlasuje, že toto rádiové zariadenie je v súlade s požiadavkami smernice 2014/53/EÚ a príslušnými zákonnými požiadavkami Spojeného kráľovstva. Celý text vyhlásenia o zhode je k dispozícii na tejto internetovej adrese: http://www.samsung.com, prejdite na podstránku Podpora a zadajte názov modelu. Toto zariadenie je možné používať vo všetkých krajinách EÚ a v Spojenom kráľovstve. [Správna likvidácia batérií v tomto výrobku] (Platí v krajinách so zavedeným separovaným zberom) Toto označenie na batérii, príručke alebo balení hovorí, že batérie v tomto výrobku by sa po skončení ich životnosti nemali likvidovať spolu s ostatným domovým odpadom. V prípade takéhoto označenia chemické symboly Hg, Cd alebo Pb znamenajú, že batéria obsahuje ortuť, kadmium alebo olovo v množstve presahujúcom referenčné hodnoty smernice 2006/66/ES. Pri nevhodnej likvidácii batérií môžu tieto látky poškodiť zdravie alebo životné prostredie. Za účelom ochrany prírodných zdrojov a podpory opätovného použitia materiálu batérie likvidujte oddelene od iných typov odpadou a recyklujte ich prostredníctvom miestneho systému bezplatného zberu batérií. Správna likvidácia tohoto výrobku (Elektrotechnický & elektronický odpad) (Platí v krajinách so zavedeným separovaným zberom) Toto označenie na výrobku, príslušenstve alebo v sprievodnej brožúre hovorí, že po skončení životnosti by produkt ani jeho elektronické príslušenstvo (napr. nabíjačka, náhlavná súprava, USB kábel) nemali byť likvidované s ostatným domovým odpadom. Prípadnému poškodeniu životného prostredia alebo ľudského zdravia môžete predísť tým, že budete tieto výrobky oddeľovať od ostatného odpadu a vrátite ich na recykláciu. Používatelia v domácnostiach by pre podrobné informácie, ako ekologicky bezpečne naložiť s týmito výrobkami, mali kontaktovať buď predajcu, ktorý im ich predal, alebo príslušný úrad v mieste ich bydliska. Priemyselní používatelia by mali kontaktovať svojho dodávateľa a preveriť si podmienky kúpnej zmluvy. Tento výrobok a ani jeho elektronické príslušenstvo by nemali byť likvidované spolu s ostatným priemyselným odpadom. Informácie o záväzkoch spoločnosti Samsung v oblasti ochrany životného prostredia a o regulačných povinnostiach pre špecické produkty (napr. nariadenia REACH, WEEE, nariadenia pre batérie) nájdete na adrese: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
