NÁVOD K OBSLUZE HWS61A SAMSUNG

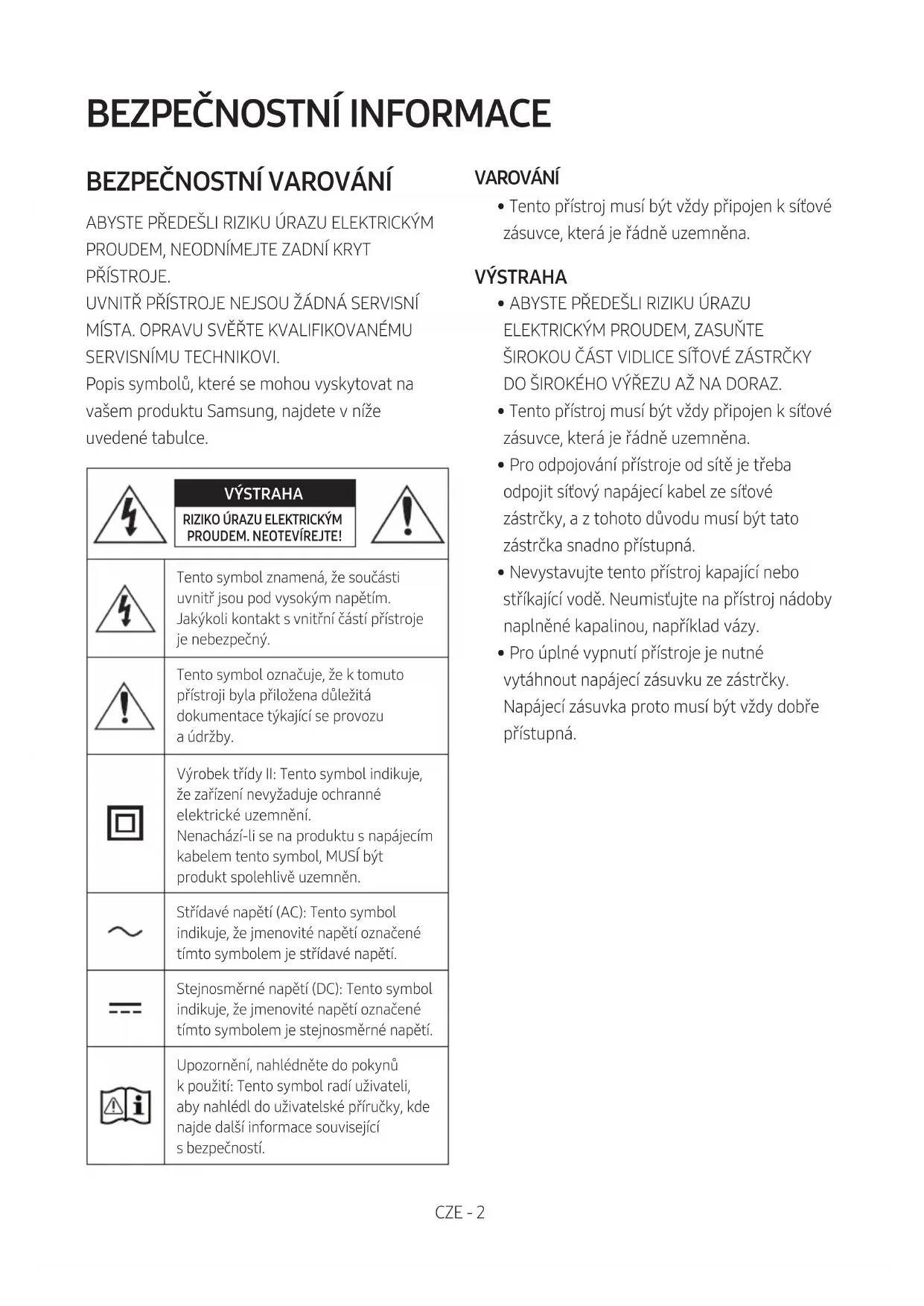

MÍSTA. OPRAVU SVĚŘTE KVALIFIKOVANÉMU SERVISNÍMU TECHNIKOVI. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. VÝSTRAHA RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM. NEOTEVÍREJTE!Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt svnitřní částí přístroje je nebezpečný.Tento symbol označuje, že ktomuto přístroji byla přiložena důležitá dokumentace týkající se provozu aúdržby.Výrobek třídyII: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.Upozornění, nahlédněte do pokynů kpoužití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související sbezpečností. VAROVÁNÍ

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna. VÝSTRAHA

• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.

• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumisťujte na přístroj nádoby naplněné kapalinou, například vázy.

• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.CZE - 3 BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem

domě odpovídá požadavkům napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumisťujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího

kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu

světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a

horkem (např. krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje

chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie. VÝSTRAHA: V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.CZE - 4 Čištění tkaniny Odstraňte neprodleně z povrchu produktu veškeré nečistoty nebo skvrny. Odstraňování a čištění může být méně účinné v případě některých látek nebo po delší době. VÝSTRAHA

• Pro odstranění prachu, otisků prstů a obdobných nečistot použijte vysavač nebo lepicí váleček. – Některé čisticí kartáče mohou produkt poškodit díky materiálům, které obsahují. – Utěrky a čisticí textilie mohou na produktu zanechávat vlákna nebo nečistoty.

• Pro odstranění nečistot nepoužívejte nehet ani jiné nástroje. Může dojít k poškození tkaniny.

• Chcete-li odstranit skvrny od oleje nebo kapaliny, použijte čistou bílou utěrku navlhčenou vodou. Pokud skvrna zůstane, otřete ji roztokem neutrálního čisticího prostředku (například na mytí nádobí) ve vodě a utěrkou. – Čisticí prostředek nebo přípravek, který není neutrální, může způsobit změnu zabarvení nebo poškození tkaniny. – Po očištění místo osušte suchou utěrkou nebo vysoušečem na vlasy. – Abyste zabránili změně barvy nebo poškození tkaniny, nepoužívejte nadměrnou sílu.discolouration or fabric damage.CZE - 5 OBSAH 01 Kontrola komponent 7 Vložení baterií před používáním dálkového ovladače (2baterie AA) ------------------------- 7 02 Přehled produktu 8 Horní panel zařízení Soundbar ------------------------- 8 Dolní panel zařízení Soundbar ------------------------- 10 03 Používání dálkového ovladače 11 Jak používat dálkový ovladač

Používání skrytých tlačítek (tlačítka s více funkcemi)

Výstupní specikace pro různé režimy zvukových efektů

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru ------------------------- 15 04 Připojení zařízení Soundbar 16 Zapojení do elektřiny

Připojení reproduktorů SWA-9100S (prodává se samostatně) a SWA-W500 (prodává se samostatně) k zařízení Soundbar

05 Používání kabelového připojení ktelevizoru 17 Metoda č.1. Připojení pomocí HDMI

Metoda č.2. Připojení pomocí optického kabelu

06 Používání bezdrátového připojení ktelevizoru 20 Metoda č.1. Připojení přes Bluetooth

Metoda č.2. Připojení prostřednictvím Wi-Fi

07 Připojení externího zařízení 23 Připojení pomocí optického kabelu

23CZE - 6 08 Připojení mobilního zařízení 24 Metoda č.1. Připojení přes Bluetooth

Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť)

09 Připojení k Apple AirPlay 2 33 10 Instalace nástěnného držáku 34 Podmínky instalace

Součástky pro upevnění na stěnu

11 Instalace zařízení Soundbar před televizorem 36 12 Aktualizace softwaru 37 Automatická aktualizace

13 Odstraňování potíží 39 14 Licence 41 15 Poznámka k licenci otevřeného softwaru 41 16 Důležité upozornění k servisu 42 17 Technické údaje a další informace 43 Technické údaje

43CZE - 7 01 KONTROLA KOMPONENT VOL WOOFER SOUNDBAR SOUND MODE PAIR Hlavní jednotka zařízení Soundbar Dálkový ovladač / baterie kzařízení Soundbar Kabel HDMI Adaptér AC/DC (Soundbar) Napájecí kabel (Soundbar) Průvodce upevněním na stěnu x 2 x 2 (M4 x L10) x 2 Držák šroubu Držák pro upevnění na stěnu Šroub

• Další informace týkající se napájecího zdroje aspotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče ozákazníky společnosti Samsung.

• Více informací o upevnění na stěnu najdete na straně 34.

• Provedení, parametry aobrazovka aplikace se mohou změnit bez předchozího upozornění.

• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit. Vložení baterií před používáním dálkového ovladače (2baterie AA) Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo.CZE - 8

Horní panel zařízení Soundbar Horní panel Výrobek postavte tak, aby bylo logo SAMSUNG nahoře.

Kontrolka LED Kontrolka LED bliká, svítí nebo mění barvu podle aktuálního režimu nebo stavu zařízení Soundbar. Barva kontrolky LED a počet světel označují aktivní režim podle popisu níže.

• Vícebarevná kontrolka LED může měnit barvu na Bílou, Azurovou, Zelenou, Červenou a Modrou v závislosti na režimu nebo stavu. Multifunkční tlačítko
• V pohotovostním režimu zapněte zařízení Soundbar stisknutím (Multifunkční) tlačítka.
• Režim změníte stisknutím tlačítka (Multifunkční). Při každé změně režimu bude kontrolka LED svítit bíle a poté se vypne.Kontrolka LED Bílá kontrolka zap -> vyp Bílá kontrolka zap -> vyp Bílá kontrolka zap -> vyp„Digital Audio In“ nebo „TV ARC“ „Wi-Fi“ „Bluetooth“

Tlačítko ovládání hlasitosti Stisknutím tlačítka (Hlasitost) nastavíte hlasitost.CZE - 9

Tlačítko zapnutí/ vypnutí mikrofonu Stisknutím tlačítka (Zap./vyp. mikrofonu) zapnete nebo vypnete mikrofon. Kontrolka LED Červená kontrolka svítí „Mic Off“ „Mic On“

• Tlačítko napájení začne fungovat do 4–6 s od zapojení do sítě.

• Po zapnutí zařízení se po 4–5 s ozve akustický signál.

• Pokud uslyšíte zvuk z televizoru i ze zařízení Soundbar, přejděte do nabídky Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor.

• Zvukovou zpětnou vazbu můžete zapnout či vypnout pomocí aplikace SmartThings. Informace o používání aplikace SmartThings najdete v části „Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť)“.CZE - 10 Dolní panel zařízení Soundbar

ID SET Stisknutím připojíte zařízení Soundbar bezdrátově k prostorovým reproduktorům a subwooferu. (Prostorový reproduktor a subwoofer se prodávají se samostatně.)

NETWORK Stisknutím se připojíte k bezdrátové síti (Wi-Fi) prostřednictvím aplikace SmartThings.

SERVICE Připojte paměťové zařízení USB a upgradujte software produktu.

DIGITAL AUDIO IN (OPTICAL) Zapojte digitální (optický) výstup k externímu zařízení. (Viz strana 23)

• Při odpojování napájecího kabelu napájecího adaptéru AC/DC z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.

• Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.CZE - 11 03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE Jak používat dálkový ovladač VOL WOOFERSOUNDBARSOUND MODE PAIR

Napájení Zapíná avypíná zařízení Soundbar. Kontrolka LED Azurová kontrolka zabliká 1× Zap Vyp Červená kontrolka zabliká 3×

• Funkci Auto Power Down Jednotka se automaticky vypne v následujících případech: – V režimu „Digital Audio In“ nebo „TV ARC“ / „Wi-Fi“ / „Bluetooth“, pokud po dobu 18 minut není k dispozici zvukový signál.

(Zdroj) Stisknutím vyberte zdroj připojený kzařízení Soundbar.

• Zap/Vyp Zvuková zp. vazba Můžete zapnout či vypnout zvukovou zpětnou vazbu. Když je Soundbar vypnutý (v pohotovostním režimu), stiskněte a na 5 sekund podržte tlačítko (Zdroj) na dálkovém ovládání. Kontrolka LED Azurová kontrolka zabliká 1× Zap Vyp Červená kontrolka zabliká 1×

(Ztlumit) Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete. Kontrolka LED Bliká X opakovaněCZE - 12

SOUND MODE Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. Kontrolka LED Bílá kontrolka zabliká 1× „Standard“ „Music“ „Adaptive Sound“

• Standard Poskytuje výstup původního zvuku.

• Music Poskytuje přirozenější a prostorovější zvuk pro hudební obsah.

• Adaptive Sound Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základě charakteristiky obsahu.

Bluetooth PAIR Zapněte na zařízení Soundbar režim párování přes Bluetooth. Jakmile tlačítko stisknete, zobrazení kontrolek LED se změní podle znázornění níže.

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou

• Zelenou → Modrou. Kontrolka LED Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3× „Ready to connect via Bluetooth.“

p (Přehrát / Pozastavit) Stisknutím tlačítka můžete rovněž přehrávat nebo pozastavit hudbu.

Nahoru/Dolů/Vlevo/Vpravo Stisknutím možností Nahoru/Dolů/Vlevo/Vpravo na tlačítku vyberete nebo nastavíte funkce.

• Přeskočení skladby Stisknutím tlačítka Vpravo vyberete další hudební soubor. Stisknutím tlačítka Vlevo vyberete předchozí hudební soubor.CZE - 13

(Ovládání zvuku) Stisknutím tlačítka můžete vybrat požadovaný zvukový režim. Požadovanou položku lze upravit tlačítky Nahoru/Dolů. Při každé změně režimu bude vícebarevná kontrolka LED blikat bíle. Kontrolka LED Bílá kontrolka zabliká 1× „Treble“ „Bass“ „Sync“ „Centre Level“ „Side Level“ – Chcete-li ovládat úroveň výšek a basů, vyberte v nastavení zvuku možnost „Treble“ nebo „Bass“ a pomocí šipek Nahoru/Dolů nastavte hodnotu hlasitosti v rozmezí od −6 do +6. – Podržte na 5 s tlačítko (Ovládání zvuku) a nastavte zvuk pro jednotlivá frekvenční pásma. Šipkami Vlevo/Vpravo můžete vybírat z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10kHz a u každé z nich můžete šipkami Nahoru/Dolů nastavit rozmezí od −6 do +6. (Zkontrolujte, že režim Zvuk je nastaven na „Standard“.) – Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnost „Centre Level“ nebo „Side Level“ a následně šipkami Nahoru/Dolů upravte hlasitost v rozmezí od −6 do +6. – Není-li obraz televizoru synchronizován se zvukem zařízení Soundbar, vyberte v nabídce ovládání zvuku možnost „Sync“ a šipkami Nahoru/Dolů nastavte zpoždění zvuku v rozmezí od 0 do 300 ms. – „Sync“ je podporována pouze u některých funkcí. – Jsou-li připojeny prostorové reproduktory, vyberte možnost „Rear Level“ a poté pomocí tlačítek Nahoru/Dolů nastavte hlasitost v rozmezí -6 až +6.

HLASITOST WOOFER (HLOUBEK) Stisknutím tlačítka nahoru nebo dolů upravíte hlasitost wooferu (hloubek) na -12 nebo v rozmezí od -6 do +6. Chcete-li nastavit hlasitost wooferu (hloubek) na 0 (výchozí), stiskněte tlačítko.

HLASITOST Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost. Kontrolka LED Bílá se přesune doprava 1× Zvýšení hlasitosti Bílá se přesune doleva 1× Snížení hlasitostiCZE - 14 Používání skrytých tlačítek (tlačítka s více funkcemi) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (Nahoru) Dálkovém ovladači televizoru Zap/Vyp (pohotovostní režim) Strana 15 Nahoru ID SET (Ovládání zvuku) 7 pásmový EQ Strana 13 (Zdroj) Zap/Vyp Zvuková zp. vazba (pohotovostní režim) Strana 11 Výstupní specikace pro různé režimy zvukových efektů Efekt Vstup Výstup Pouze se subwooferem Se subwooferem a sadou bezdrátových zadních reproduktorů Standard

• Sadu bezdrátových zadních reproduktorů Samsung a subwoofer lze zakoupit samostatně. Chcete-li si tuto sadu nebo subwoofer pořídit, obraťte se na prodejce, u kterého jste zařízení Soundbar zakoupili.CZE - 15 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Vypněte zařízení Soundbar.

2. Na 5 s podržte tlačítko WOOFER.

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „Off-TV Remote“ (výchozí režim), „Samsung-TV Remote“, „All-TV Remote“. Stav kontrolky LED se mění při každé změně režimu, jak je znázorněno níže. Tlačítko dálkového ovladače Kontrolka LED Stav SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „Off-TV Remote“ (výchozí režim) Červená kontrolka zabliká 1× Vypněte dálkový ovladač televizoru. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „Samsung-TV Remote“ Azurová kontrolka zabliká 1× Zapněte IČ dálkový ovladač televizoru Samsung. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „All-TV Remote“ Modrá kontrolka zabliká 1× Zapněte IČ dálkový ovladač televizoru cizího výrobce.CZE - 16

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Zapojení do elektřiny V pořadí zřejmém z následujícího obrázku připojte Soundbar k elektrické zásuvce:

• Další informace týkající se přívodu elektrického proudu aspotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Napájecí kabel nejdřív připojte k adaptéru AC/DC.

Adaptér AC/DC (s napájecím kabelem) připojte k zařízení Soundbar.

2. Připojte napájecí kabel do zásuvky.

DC 19V Spodní strana hlavní jednotky Soundbar POZNÁMKY

• Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.

• Zajistěte, aby adaptér AC/DC ležel naplocho na stole nebo na zemi. Pokud adaptér AC/DC umístíte tak, že visí avstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda ajiné cizí látky, atím může dojít kjeho selhání. Připojení reproduktorů SWA-9100S (prodává se samostatně) a SWA-W500 (prodává se samostatně) k zařízení Soundbar Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9100S, prodává se samostatně) a bezdrátový subwoofer (SWA-W500, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů. Podrobné informace týkající se připojení najdete v návodech pro Sadu bezdrátových zadních reproduktorů Samsung a Bezdrátový subwoofer.CZE - 17 05 POUŽÍVÁNÍ KABELOVÉHO PŘIPOJENÍ KTELEVIZORU Metoda č.1. Připojení pomocí HDMI VÝSTRAHA

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Chcete-li připojit kabel HDMI mezi televizorem azařízením Soundbar, nezapomeňte zapojit koncovky soznačením ARC. Jinak může dojít kporuše zvukového výstupu televizoru.

• Doporučujeme použít kabel High-Speed HDMI Cable with Ethernet. Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel) HDMI IN (ARC)

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Zapojte do portu HDMI IN (ARC) na televizoru.Kabel HDMISpodní strana zařízení SoundbarZapojte do portu HDMI (ARC) hlavní jednotky Soundbar.Horní strana zařízení SoundbarKontrolka LED Bílá kontrolka zap -> vyp„Digital Audio In“

1. Vypněte zařízení Soundbar atelevizor apřipojte kabel HDMI tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar atelevizor.

3. Zvuk televizoru vychází ze zařízení Soundbar.CZE - 18

• Pokud není zvuk televizoru slyšet, stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači avyberte režim „Digital Audio In“.

• Není-li zvukový výstup přítomen, znovu zkontrolujte připojení kabelu HDMI.

• Pomocí tlačítek ovládání hlasitosti na dálkovém ovladači televizoru můžete měnit hlasitost zařízení Soundbar. POZNÁMKY

• Pokud kzařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC (Audio Return Channel), můžete přenášet digitální obraz azvuková data bez připojení samostatného optického kabelu.

• Doporučujeme použít kabel typu Coreless HDMI, je-li to možné. Pokud použijete kabel Core HDMI, použijte kabel sprůměrem menším než 14mm.

• Tato funkce není kdispozici, pokud kabel HDMI nepodporuje funkci ARC.

• Pokud je přenášený zvuk ve formátu Dolby Digital a„Formát digitálního výstupu zvuku“ na televizoru je nastaven na možnost PCM, doporučujeme, abyste nastavení změnili na Dolby Digital. Pokud se nastavení na televizoru změní, můžete si vychutnávat lepší kvalitu zvuku. (Vnabídce televizoru mohou být pro funkce Dolby Digital aPCM použity jiné výrazy vzávislosti na výrobci televizoru.)CZE - 19 Metoda č.2. Připojení pomocí optického kabelu Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI ioptický kabel, nejdříve je přijat signál zkabelu HDMI.

• Pokud použijete optický kabel akoncovky jsou zakryté, nezapomeňte kryty sejmout. Kontrolka LED Bílá kontrolka zap -> vyp „Digital Audio In“ OPTICAL OUT

(OPTICAL) Spodní strana zařízení Soundbar Optický kabel (není součástí balení) Horní strana zařízení Soundbar

1. Vypněte televizor azařízení Soundbar apropojte port DIGITAL AUDIO IN (OPTICAL) na zařízení

Soundbar aport výstupu OPTICAL na televizoru pomocí optického kabelu (není součástí balení) tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar atelevizor.

3. Stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém

ovladači a poté vyberte režim „Digital Audio In“. Poté zazní oznámení „Digital Audio In“.

4. Zvuk televizoru vychází ze zařízení Soundbar.CZE - 20

06 POUŽÍVÁNÍ BEZDRÁTOVÉHO PŘIPOJENÍ KTELEVIZORU Metoda č.1. Připojení přes Bluetooth Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Lze připojit pouze jeden televizor Samsung současně.

• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru. První připojení

Tlačítko párování přes Bluetooth Kontrolka LED SOUND MODE PAIR NEBO Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3× V režimu „Bluetooth“ 5 Sec

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou → Zelenou → Modrou. „Ready to connect via Bluetooth.“

2. Na televizoru Samsung vyberte režim Bluetooth.

(např. Doma ( ) Nastavení ( ) Zvuk Zvukový výstup Seznam reproduktorů Bluetooth [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

3. Ze seznamu na obrazovce televizoru vyberte možnost „[AV] Samsung Soundbar S60A /

[AV]Samsung Soundbar S61A“. Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung kzařízení Soundbar, vyberte zprávu apoté vytvořte připojení.

4. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.

• Pokud je k dispozici protokol připojení mezi zařízením Soundbar a televizorem Samsung, zařízení Soundbar bude automaticky připojeno změnou režimu na „Bluetooth“.CZE - 21 Pokud se zařízení nepodaří připojit

• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A), odstraňte jej.

• Poté opakujte kroky 1 až 3. Odpojení zařízení Soundbar od televizoru Samsung Stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači avyberte jiný režim než „Bluetooth“.

• Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověď. (Požadovaný čas se může lišit vzávislosti na modelu televizoru Samsung.) Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni oPIN kód, zadejte <0000>.

• Zařízení se po 18minutách vpohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth vnásledujících situacích: – Pokud je vokolí zařízení Soundbar silné elektrické pole. – Pokud je sjednotkou Soundbar spárováno více zařízení Bluetooth současně. – Pokud je zařízení Bluetooth vypnuté, není vdosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění– např. mikrovlnné trouby, bezdrátová zařízení LAN– musí být mimo dosah hlavní jednotky Soundbar.CZE - 22 Metoda č.2. Připojení prostřednictvím Wi-Fi Kontrolní opatření před připojením

• Připojení Wi-Fi je dostupné pouze u televizorů Samsung TV.

• Zkontrolujte, zda je bezdrátový směrovač (Wi-Fi) zapnutý a televizor je připojený ke směrovači.

• Televizor a Soundbar musí být připojeny ke stejné bezdrátové síti (Wi-Fi).

• Pokud bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možná vytvořit připojení Wi-Fi mezi televizorem a Soundbar. Podrobnosti zjistíte u svého poskytovatele služeb Internetu.

• Protože menu se mohou v různých letech výroby lišit, podívejte se do návodu k použití televizoru.

• Chcete-li připojit televizor k Soundbar prostřednictvím Wi-Fi, nejprve připojte Soundbar k bezdrátovému směrovači. Další podrobnosti ohledně vytvoření připojení Wi-Fi naleznete na stránce 27.

1. Další podrobnosti ohledně vytvoření připojení Wi-Fi pro Soundbar naleznete na stránce 27,

„Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť)“.

2. Zdroj vstupu televizoru můžete změnit pomocí menu Zvuk pro Soundbar.

• Televizory Samsung TV vyrobené v roce 2017 nebo novější Doma ( ) Nastavení ( ) Zvuk Zvukový výstup [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)CZE - 23

07 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Připojení pomocí optického kabelu Kontrolka LED Bílá kontrolka zap -> vyp „Digital Audio In“

(OPTICAL) Spodní strana zařízení Soundbar Optický kabel (není součástí balení) Horní strana zařízení Soundbar BD / DVD přehrávač / set-top box / herní konzole

1. Vypněte externí zařízení a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na

zařízení Soundbar a port výstupu OPTICAL na externím zařízení pomocí optického kabelu (není součástí balení), jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar a externí zařízení.

3. Stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém

ovladači a poté vyberte režim „Digital Audio In“. Poté zazní oznámení „Digital Audio In“.

4. Zvuk externího zařízení vychází ze zařízení Soundbar.CZE - 24

08 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Metoda č.1. Připojení přes Bluetooth Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Pokud se připojíte ke spárovanému zařízení Bluetooth ajednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne. První připojení

• Při připojování knovému zařízení Bluetooth zkontrolujte, že je zařízení vdosahu 1m.

Tlačítko párování přes Bluetooth Kontrolka LED SOUND MODE PAIR NEBO Bliká červená → zelená → modrá Párování Připojení je dokončeno Azurová kontrolka zabliká 3× V režimu „Bluetooth“ 5 Sec

• Dokud nebude párování dokončeno, vícebarevná kontrolka LED se bude střídavě měnit na Červenou → Zelenou → Modrou. „Ready to connect via Bluetooth.“

2. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV] Samsung Soundbar S60A /

[AV]Samsung Soundbar S61A“.

3. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky

Soundbar. Pokud se zařízení nepodaří připojit

• Pokud máte stávající zařízení Soundbar (např. „[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A“) v seznamu reproduktorů na mobilním zařízení, smažte jej.

• Opakujte kroky 1 a 2. Mobilní zařízeníCZE - 25 Poznámky kpřipojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1m, ke kterému se chcete připojit přes Bluetooth.

• Pokud budete při připojování zařízení Bluetooth požádáni oPIN kód, zadejte <0000>.

• Zařízení se po 18minutách vpohotovostním stavu automaticky vypne.

• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth vnásledujících situacích: – Pokud je vokolí zařízení Soundbar silné elektrické pole. – Pokud je sjednotkou Soundbar spárováno více zařízení Bluetooth současně. – Pokud je zařízení Bluetooth vypnuté, není vdosahu nebo má poruchu.

• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění– např. mikrovlnné trouby, bezdrátová zařízení LAN– musí být mimo dosah hlavní jednotky Soundbar.

• Zařízení Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).

• Zařízení Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).

• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.

• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.

• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.

• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky: – Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar. – V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám. – Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN. – I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.CZE - 26 Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

• Přístroj Soundbar se odpojí.

• V případě, že je zařízení Soundbar odpojeno od zařízení Bluetooth, vícebarevná kontrolka LED na zařízení Soundbar třikrát „Červeně“ zabliká. Odpojení jednotky Soundbar od zařízení Bluetooth Stiskněte tlačítko (Multifunkční) na zařízení Soundbar nebo tlačítko (Zdroj) na dálkovém ovladači avyberte jiný režim než „Bluetooth“.

• Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

• V případě, že je zařízení Soundbar odpojeno od zařízení Bluetooth, vícebarevná kontrolka LED na zařízení Soundbar třikrát „Červeně“ zabliká.CZE - 27 Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť) Chcete-li připojit jednotku Soundbar kmobilnímu zařízení přes bezdrátovou síť (Wi-Fi), je vyžadována aplikace SmartThings. První připojení

1. Nainstalujte a na mobilním zařízení (telefon nebo tablet) spusťte aplikaci SmartThings .

2. V aplikaci pak podle pokynů přidejte zařízení Soundbar.

• Na některých mobilních zařízeních se automatické okno (druhý obrázek níže) nemusí zobrazit. Pokud se neotevře okno místní nabídky, stiskněte „ “ na obrazovce Home. Zařízení Soundbar bylo přidáno do aplikace. Spusťte aplikaci Přidat zařízeníAutomatické okno Aplikace SmartThingsCZE - 28 Začínáme s asistentem Amazon Alexa (integrovaný asistent Alexa)

• Amazon Alexa je služba od společnosti Amazon.

• Tato funkce nemusí být podporována v závislosti na modelu nebo zeměpisné oblasti.

• Tato funkce podporuje jen některé jazyky a podporované funkce se mohou lišit v závislosti na zeměpisné oblasti.

• Informace o specikacích či kompatibilitě produktů najdete na webu společnosti Samsung (www.samsung.com). Alexa umožňuje přehrávání hudby, poslouchání zpráv, zobrazování předpovědi počasí a ovládání domácích přístrojů. K používání služby Amazon Alexa potřebujete účet Amazon, který umožní síťové připojení k zařízení Soundbar.

1. Nainstalujte si na své mobilní zařízení aplikaci SmartThings a spusťte ji.

2. Na základě pokynů v aplikaci si otevřete účet služby Alexa a přihlaste se do služby.

Horní strana zařízení Soundbar 3 Sec „Alexa“ NEBO

3. Chcete-li používat službu Alexa, zavolejte Alexa nebo stiskněte (Multifunkční) tlačítko na

zařízení Soundbar na 3 s.

• Zavolejte Alexa stisknutím (Multifunkční) tlačítka na 3 s. Když podržíte tlačítko stisknuté a budete mluvit, aktivuje se rozpoznávání hlasu.

• Stav kontrolky LED na zařízení Soundbar se mění v závislosti na stavu služby Alexa. Podrobné informace naleznete na straně 31.CZE - 29 Ovládání zařízení Soundbar hlasovými příkazy Aktivace + příkaz Co vyzkoušet Příklad příkazů Ovládání hlasitosti „Alexa, zesílit.“ „Alexa, zeslabit.“ Poslech streamovaného obsahu ze služby Amazon Music „Alexa, pusť nějaký jazz.“ Ovládání přehrávání „Alexa, další skladbu.“ „Alexa, vypni hudbu.“ „Alexa, co je to za písničku?“ Informace o počasí „Alexa, jaké je počasí?“ Časovač „Alexa, nastav časovač na 10 minut.“CZE - 30 Začínáme s asistentem Alexa u produktu Amazon (funguje s asistentem Alexa)

• Tato funkce nemusí být podporována v závislosti na modelu nebo zeměpisné oblasti.

• Tato funkce podporuje jen některé jazyky a podporované funkce se mohou lišit v závislosti na zeměpisné oblasti.

• Informace o specikacích či kompatibilitě produktů najdete na webu společnosti Samsung (www.samsung.com).

• Tato služba je poskytována společností Amazon a může být kdykoli ukončena. Společnost Samsung nenese odpovědnost za dostupnost služby.

• Ke změně obrazovky aplikace Amazon Alexa může dojít bez předchozího upozornění. Připojení a používání se zařízením Amazon (Amazon Echo) Pomocí zařízení Amazon Echo můžete ovládat Soundbar a využívat hudební služby poskytované prostřednictvím Amazon Echo. K používání služby Amazon Alexa potřebujete účet Amazon, který umožní síťové připojení k zařízení Soundbar.

1. Nainstalujte si na své mobilní zařízení aplikaci SmartThings a spusťte ji.

2. Na základě pokynů v aplikaci si otevřete účet služby Alexa a přihlaste se do služby.

Ovládání zařízení Soundbar hlasovými příkazy

• Služba Amazon Echo, kterou můžete používat se svým Soundbarem, je omezena pouze na přehrávání hudby. K dalším službám poskytovaným službou Amazon Echo, například zprávy a předpověď počasí, můžete získat přístup pouze ze svého zařízení Amazon Echo. Aktivace + příkaz + Název reproduktoru

• Použití hlasových příkazů pro Soundbar s názvem „Obývák“ Akce Hlasový příkaz Nastavení hlasitosti na úroveň 5 „Alexa Nastavit hlasitost na 5 v obýváku“ Zvýšení úrovně hlasitosti „Alexa Zvýšit hlasitost v obýváku“ Ztlumení zvuku „Alexa Ztlumit zvuk v obýváku“ Poslech rozhlasové stanice s názvem KISS FM „Alexa Přehrát Kiss FM v obýváku“ Přehrání další skladby „Alexa Další skladba v obýváku“ Zastavení přehrávání zvuku „Alexa Zastavit v obýváku“ Vypnutí zvuku „Alexa Vypnout v obýváku“CZE - 31 Stav kontrolky služby Alexa Stav kontrolky LED na zařízení Soundbar se mění v závislosti na stavu služby Alexa, jak je znázorněno na obrázku. Stav služby Alexa Kontrolka LED na zařízení Soundbar Nečinný Vyp Naslouchání Azurová zapnuta Přemýšlení Azurová kontrolka zabliká 1× Mluvení Alarmy a připomenutí časovače Azurová kontrolka zabliká 2× Modrá kontrolka zabliká 2× Oznámení Žlutá kontrolka zabliká 2× Služba Alexa není k dispozici Červená kontrolka zabliká 3× Síť odpojena Červená kontrolka zabliká 3× Mikrofon vyp. Červená kontrolka svítíCZE - 32 Používání Tap Sound Přiložte mobilní zařízení kzařízení Soundbar apřehrávejte přes něj zvuk z mobilního zařízení.

• Tato funkce nemusí být podporována u všech mobilních zařízení.

• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Mobilní zařízení Aplikace SmartThings Horní strana zařízení Soundbar

1. Zapněte na mobilním zařízení funkci Tap Sound.

• Postup pro zapnutí této funkce naleznete dále v části „Aktivace funkce Tap Sound“.

2. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

3. Přehrajte zvuk z mobilního zařízení zařízením Soundbar.

• Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

• Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.

• Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.

• Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace. Aktivace funkce Tap Sound Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.

2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte ( → ).

3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení

mobilního zařízení k zařízení Soundbar. POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.

• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.CZE - 33

09 PŘIPOJENÍ K APPLE AIRPLAY 2

• Tato funkce nemusí být v některých zemích dostupná. Připojení a použití s produktem Apple

• Pomocí technologie AirPlay 2 můžete ovládat domácí audiosystém z telefonu iPhone, tabletu iPad, reproduktoru HomePod nebo Apple TV.

• Tento Samsung Soundbar podporuje technologii AirPlay 2 a vyžaduje systém iOS 11.4 nebo novější. POZNÁMKA

• Potvrďte, že je Soundbar připojený k síti Wi-Fi. (Viz část „Metoda č.2. Připojení přes Wi-Fi (bezdrátovou síť)“)CZE - 34 10 INSTALACE

DRŽÁKU Podmínky instalace

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte vmístě svysokou teplotou nebovlhkostí.

• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.

• Zakupte si apoužívejte upevňovací šrouby nebo kotvy, které jsou vhodné pro daný typ stěny (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Zakupte si upevňovací šrouby podle typu atloušťky stěny, na kterou chcete zařízení Soundbar připevnit. – Průměr: M5 – Délka: Doporučujeme 35mm nebo více.

• Před instalací jednotky Soundbar na stěnu připojte kabely jednotky kexterním zařízením.

• Ujistěte se, zda je jednotka vypnutá apřed instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít kúrazu elektrickým proudem. Součástky pro upevnění na stěnu Průvodce upevněním na stěnu x 2 (M4 x L10) x 2 Držák šroubu Šroub x 2 Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Průvodce

• Průvodce upevněním na stěnu musí být umístěna vodorovně.

• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním. 5cm nebo víceCZE - 35

2. Vyrovnejte Osu průvodce upevněním na

stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zeď Průvodce upevněním na stěnu.

• Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti. Osa

3. Pomocí pera označte pozice otvorů a

odstraňte Průvodce upevněním na stěnu.

4. V místě každé značky vyvrtejte do stěny

vrtákem vhodné velikosti otvor.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy. Používáte-li kotvy, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým Držák šroubu prostrčte šroub a

jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

6. Pomocí 2 Šroubů namontujte na spodní část

Soundbaru ve správném směru 2 Držáků pro upevnění na stěnu.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Držáků pro upevnění na stěnu. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 36

7. Namontujte zařízení Soundbar pomocí

přiložených Držáků pro upevnění na stěnu tím, že je zavěsíte na Držák šroubu.

8. Zasuňte zařízení Soundbar podle

následujícího obrázku tak, aby Držáků pro upevnění na stěnu držely pevně na Držák šroubu.

• Vložte Držák šroubu do široké (spodní) části Držáků pro upevnění na stěnu a následně posuňte Držáků pro upevnění na stěnu dolů tak, aby spočívaly bezpečně na Držák šroubu. 11 INSTALACE ZAŘÍZENÍ

TELEVIZOREM 3 cm nebo více Mikrofon Nainstalujte střední část zařízení Soundbar ke střední části televizoru podle obrázku. V této chvíli umístěte zařízení Soundbar alespoň 3cm od televizoru, aby nedocházelo k rušení funkce rozpoznávání hlasu. POZNÁMKY

• Soundbar musí být umístěn na rovném a pevném povrchu.

• Nedostatečný odstup od TV může vést k problémům s rozpoznáváním hlasu a akustikou.CZE - 37 12 AKTUALIZACE SOFTWARU Automatická aktualizace Pokud je zařízení Soundbar připojené kinternetu, provádí se aktualizace softwaru, ikdyž je zařízení Soundbar vypnuté.

• Chcete-li použít funkci automatické aktualizace, musí být zařízení Soundbar připojeno kinternetu. Připojení Wi-Fi kzařízení bude ukončeno, pokud dojde kodpojení napájecího kabelu zařízení Soundbar nebo výpadku proudu. Vpřípadě výpadku proudu apo jeho obnovení nebo pokud znovu zapojíte napájecí kabel, zapněte zařízení Soundbar aznovu jej připojte kinternetu. Aktualizace USB

HDMI (ARC)DIGITAL AUDIO IN (OPTICAL)ID SET NETWORK SERVICE DC 19V Spodní strana zařízení Soundbar Micro USB- Kabel adaptéru USB (není součástí balení) Společnost Samsung může vbudoucnu nabízet aktualizace systému zařízení Soundbar. Pokud je aktualizace kdispozici, můžete zařízení Soundbar aktualizovat zapojením jednotky USB saktualizací softwaru do portu SERVICE zařízení Soundbar.

1. Přejděte na (www.samsung.com) →

vnabídce zákaznické podpory vyhledejte příslušný název modelu.

• Podrobnosti o aktualizaci naleznete v návodu k upgradu.

2. Stáhněte si soubor upgradu (typ USB).

3. Rozbalte soubor a vytvořte složku s názvem

4. Vytvořenou složku uložte na paměťové

zařízení USB a to následně připojte k zařízení Soundbar.

5. Zapněte zařízení Soundbar. Poté se produkt

během 3 minut aktualizuje. Kontrolka LED Bílá se pohybuje zleva doprava a zprava doleva

• Během aktualizace produkt nevypínejte ani nevyjímejte paměťové zařízení USB.

• Pokud svítí žlutá LED kontrolka i po dokončení aktualizace softwaru, znamená to, že probíhá další aktualizace. V takovém případě nevypínejte napájení a neodebírejte zařízení USB.

• Pokud se aktualizace nespustí, připojte znovu napájecí kabel zařízení Soundbar.

• Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.

• Podpora aktualizace se odvíjí od typu USB.CZE - 38 Obnovení 5 Sec Zapněte zařízení Soundbar apřímo na jednotce stiskněte alespoň na 5sekund současně tlačítka (Hlasitost). Zobrazení LED kontrolek se změní podle obrázku níže apoté se Soundbar resetuje. Kontrolka LED Azurová kontrolka zabliká 3× Červená kontrolka zabliká → Vyp. Bílá se pohybuje zleva doprava a zprava doleva VÝSTRAHA

• Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.CZE - 39

13 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy. Soundbar se nezapne. ; Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky. Soundbar nepracuje správně. ; Po vytažení napájecí kabel znovu zapojte. ; Odpojte napájecí kabel z externího zařízení a zkuste to znovu. ; Pokud není kdispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 11.) Vpřípadě, že nefunguje dálkový ovladač. ; Namiřte dálkový ovladač přímo na Soundbar. ; Vyměňte baterie za nové. Ze zařízení Soundbar nevychází žádný zvuk. ; Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte. ; Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení. ; Vpřípadě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Vyberte Soundbar) ; Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte. ; Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení. ; Inicializujte produkt a zkuste to znovu. (Viz strana 38.) Vpřípadě, že televizor není připojený přes HDMI (ARC). ; Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky ARC. (Viz strana17) ; Připojení se nemusí zdařit zdůvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo. ; Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC vnabídce televizoru. (Samsung TV: Doma ( ) → Nastavení ( ) → Obecné → Správce externích zařízení → Anynet+ (HDMI-CEC) ZAPNUTO) Po připojení k televizoru v režimu HDMI (ARC) není slyšet žádný zvuk. ; Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo Dolby Digital. (Pro televizor Samsung: Doma ( ) → Nastavení ( ) → Zvuk → Nastavení pro pokročilé → Formát digitálního výstupu zvuku)CZE - 40 Soundbar se nepřipojí prostřednictvím Bluetooth. ; Při připojování nového zařízení přepněte pro připojení na režim Párování před Bluetooth. (Stiskněte na ovladači tlačítko PAIR nebo stiskněte na jednotce alespoň na 5sekund tlačítko (Zap./vyp. mikrofonu).) ; Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte. ; Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Doma ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth) ; Odpojte a znovu připojte zástrčku napájení a zkuste to znovu. ; Inicializujte produkt a zkuste to znovu. (Viz strana 38.) Při připojení prostřednictvím Bluetooth zmizí zvuk. ; Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd. ; Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže kzařízení Soundbar. ; Pokud je část vašeho těla vkontaktu svysílačem apřijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci apodmínky pro používání. Nelze se připojit k Wi-Fi. ; Zkontrolujte, zda máte zapnutý bezdrátový router. ; Vypněte router, zase jej zapněte a zkuste to znovu. ; Pokud je signál bezdrátové sítě příliš slabý, Soundbar se nepřipojí k síti. Pokud je to možné, přemístěte směrovač blíž k zařízení Soundbar, nebo odstraňte veškeré překážky mezi zařízením Soundbar a směrovačem. ; Pokud máte nový bezdrátový router, budete muset upravit síťové nastavení reproduktoru. Soundbar se nezapne automaticky s televizorem. ; Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení stelevizorem neaktivní. Nejdříve televizor vypněte.CZE - 41 14 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Hudbu ze Spotify můžeš ovládat na dálku přes telefon, tablet nebo počítač. Na stránce spotify.com/connect najdeš, jak na to

• Software Spotify podléhá licencím třetích stran, jejichž seznam je uveden zde: https://www.spotify.com/connect/third- party-licenses.

SOFTWARU Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)CZE - 42

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.

• Může být účtován režijní poplatek, pokud (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku) (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)

• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.CZE - 43

17 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje Název modelu HW-S60A / S61A Hmotnost 3,0 kg Rozměry (Š x V x H) 764,0 x 68,0 x 125,0 mm Rozsah provozních teplot +5°C až +35°C Rozsah provozní vlhkosti 10 % ~ 75 % ZESILOVAČ Jmenovitý výstupní výkon (30W x 2) + (30W x 2) + (30W x 2) + 20W Podporované formáty pro přehrávání LPCM 2ch, Dolby Audio™ (podporuje Dolby® Digital), DTS VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače ( Wi-Fi

100 mW při 2,4 GHz – 2,4835 GHz, 200 mW při 5,15 GHz – 5,25 GHz, 100 mW při 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (BT) 100 mW při 2,4 GHz – 2,4835 GHz POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specikace bez upozornění.

• Hmotnost a rozměry jsou přibližné. Bezpečnostní opatření: Pokud zapnete/vypnete Wi-Fi, Soundbar se automaticky restartuje. Celkový příkon v pohotovostním režimu (W) 5,2W Wi-Fi Metoda deaktivace portu Chcete-li zapnout či vypnout Wi-Fi, podržte 30 sekund stisknuté tlačítko ID SET na dolním panelu Soundbaru. Bluetooth Metoda deaktivace portu Chcete-li zapnout či vypnout funkci Bluetooth, podržte 30 sekund stisknuté tlačítko NETWORK na dolním panelu Soundbaru.CZE - 44 Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království. Funkci 5GHz WLAN(Wi-Fi nebo SRD) tohoto zařízení lze používat pouze ve vnitřních prostorách. [Správná likvidace baterií v tomto výrobku] (Platí pro země se systémem odděleného sběru) Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66. Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií. Správná likvidace výrobku (Elektrický & elektronický odpad) (Platí pro země se systémem odděleného sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem. Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů www.samsung.com/global/ecodesign_componentSLK - 2

3. Jednotku nevystavujte priamemu

5. Batéria používaná s týmto zariadením

• Stlačením tlačidla (Multifunkčné) tlačidlo v pohotovostnom režime zapnete zariadenie Soundbar.

• Keď zapojíte napájací kábel, tlačidlo napájania sa aktivuje za 4 až 6 sekúnd.

• Skontrolujte, či bezdrôtový smerovač (Wi-Fi) je zapnutý a TV je pripojený k smerovaču.

Pripojenie pomocou optického kábla Indikátor LED Zap. -> Vyp. bieleho LED „Digital Audio In“

DRŽIAKA Bezpečnostné upozornenia k montáži

seejärel valige režiimiks „Digital Audio In“. Seejärel kõlab „Digital Audio In“.

seejärel valige režiimiks „Digital Audio In“. Seejärel kõlab „Digital Audio In“.
