MANUAL DE UTILIZADOR HWS61A SAMSUNG

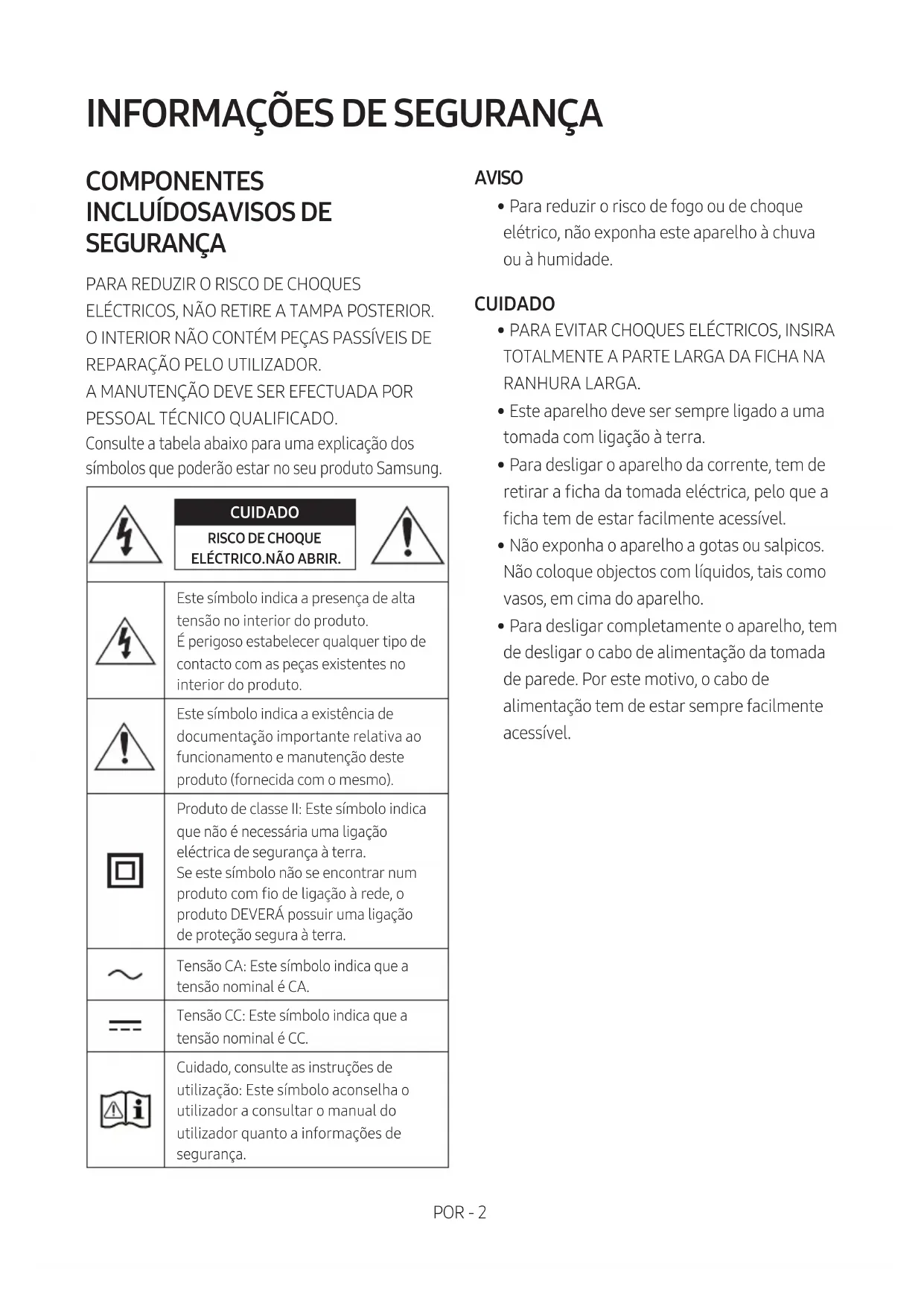

ELÉCTRICOS, NÃO RETIRE A TAMPA POSTERIOR. O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR. A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO. Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung. CUIDADO RISCO DE CHOQUE ELÉCTRICO.NÃO ABRIR.Este símbolo indica a presença de alta tensão no interior do produto. É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra. Se este símbolo não se encontrar num produto com o de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.Tensão CA: Este símbolo indica que a tensão nominal é CA.Tensão CC: Este símbolo indica que a tensão nominal é CC.Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança. AVISO

• Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade. CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.

• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.

• Para desligar o aparelho da corrente, tem de retirar a cha da tomada eléctrica, pelo que a cha tem de estar facilmente acessível.

• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.

• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.POR - 3 PRECAUÇÕES

1. Certique-se de que a fonte de alimentação

CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suciente para permitir a ventilação 7~10 cm. Certique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplicadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a cha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a cha de

corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danicar a unidade.

3. Não exponha a unidade à luz solar directa

nem a outras fontes de calor. A unidade poderá sobreaquecer e car danicada.

4. Proteja o produto da humidade (por exemplo,

vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para ns pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade que à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm

químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto- circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.POR - 4 Limpeza de tecidos Remova imediatamente qualquer sujidade ou mancha na superfície do produto. Pode ser menos ecaz remover e limpar determinadas substâncias ou se forem deixadas por tempo prolongado. CUIDADO

• Use um aspirador de pó ou um rolo tira-pelos para remover pó, marcas de mão e coisas semelhantes. – Algumas escovas de limpeza podem danicar o produto, dependendo dos materiais que estas contenham. – Toalhas e panos de limpeza podem deixar cotão ou sujidade no produto.

• Não use as unhas ou outros utensílios para raspar a sujidade. Pode danicar o tecido.

• Para remover óleo ou manchas de líquidos, use um pano branco limpo e humedecido com água. Se a mancha não sair, limpe-a com uma mistura de água e sabão neutro (como detergentes para a loiça) e um pano. – Um sabão ou detergente não neutros podem causar descoloração ou danicar o tecido. – Após a limpeza, use um pano seco ou um secador para secar a área. – Não use força excessiva, para que o tecido não descolore ou que danicado.POR - 5 CONTEÚDOS 01 Vericaroscomponentes 7 Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AA) ------------------------- 7 02 Descrição geral do produto 8 Painel superior do Soundbar ------------------------- 8 Painel inferior do Soundbar ------------------------- 10 03 Utilizar o controlo remoto 11 Como utilizar o controlo remoto

Utilizar os botões escondidos (botões com mais de uma função)

Especicações de saída para diferentes modos de efeitos sonoros

Ligar um SWA-9100S (vendido em separado), SWA-W500 (vendido em separado) ao Soundbar

05 Usarumaligaçãocomosaotelevisor 17 Método 1. Ligar com um cabo HDMI

Método 2. Ligar com cabo ótico

06 Usarumaligaçãosemosaotelevisor 20 Método 1. Ligar através de Bluetooth

23POR - 6 08 Ligar a um dispositivo móvel 24 Método 1. Ligar através de Bluetooth

Introdução à Amazon Alexa (Alexa Incorporada)

Introdução à Alexa com um Produto Amazon (Funciona com a Alexa)

09 Ligar ao Apple AirPlay 2 33 10 Instalar o suporte de parede 34 Precauções para a instalação

11 Instalar o Soundbar em frente ao televisor 36 12 Atualizaçãodosoftware 37 Atualização automática

13 Resolução de problemas 39 14 Licenças 41 15 Aviso de Licença de Open Source 41 16 Nota Importante sobre o Serviço 42 17 EspecicaçõeseGuia 43 Especicações

VOL WOOFER SOUNDBAR SOUND MODE PAIR Unidade principal do Soundbar Controlo remoto/ pilhas do Soundbar Cabo HDMI Transformador de CA/CC (Soundbar) Cabo de alimentação (Soundbar) Guia do suporte de parede x 2 x 2 (M4 x L10) x 2 Parafusodexação Suporte de parede Parafuso

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)

• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência técnica ou com o Atendimento ao cliente da Samsung.

• Para mais informações sobre o suporte de parede, consulte a página 34.

• A conceção, as especicações e o ecrã da aplicação estão sujeitos a alteração sem aviso prévio.

• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima. Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AA) Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AA (1,5 V) orientadas corretamente em função da polaridade. Coloque novamente a tampa traseira deslizando-a.POR - 8

02 DESCRIÇÃO GERAL DO PRODUTO

• O LED Multicores muda para Branco, Ciano, Verde, Vermelho e Azul, dependendo do modo ou estado. Botão Multi Funções
• Em modo de espera, prima o botão (MultiFunções) para ligar o Soundbar.

• Prima o botão (MultiFunções) para alterar o modo. Sempre que alterar o modo, o LED ilumina-se de branco e, em seguida, desliga-se.Indicador LED Branco Ligado -> DesligadoBranco Ligado -> DesligadoBranco Ligado -> Desligado“Entrada de Áudio Digital” ou “TV ARC”“Wi-Fi” “Bluetooth” Botão VolumePrima o botão (Volume) para ajustar o volume.POR - 9

Botão Microfone Ligado/ Desligado Prima o botão (Microfone Ligado/Desligado) para ligar ou desligar o microfone. Indicador LED Vermelho Ligado “Microfone Desligado” “Microfone Ligado”

• Ao ligar o cabo CA, o botão ligar/desligar começa a funcionar dentro de 4 a 6 segundos.

• Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de ser emitido um som.

• Se ouvir sons provenientes do televisor e do Soundbar, vá ao menu Deniçõespara o áudio do televisor e mude o altifalante do televisor para AltifalanteExter..

• Pode ligar e desligar o feedback de áudio com a aplicação SmartThings. Para mais informações sobre como utilizar a aplicação SmartThings, consulte “Método 2. Ligar através de Wi-Fi (Rede sem os)”.POR - 10 Painel inferior do Soundbar

ID SET Prima para ligar, sem os, o Soundbar às colunas Surround e a um subwoofer. (A coluna surround e o subwoofer são vendidos em separado.)

NETWORK Prima para ligar a uma rede sem os (Wi-Fi) através da aplicação SmartThings.

SERVICE Ligue um dispositivo de armazenamento USB para atualizar o software do produto.

DC 19V (Entrada da fonte de alimentação) Ligue o transformador de CA/CC. (Consulte a página 16)

DIGITAL AUDIO IN (OPTICAL) Ligue a uma saída digital (ótica) de um dispositivo externo. (Consulte a página 23)

• Ao desligar o cabo de alimentação do transformador de CA/CC de uma tomada elétrica, puxe a cha. Não puxe o cabo.

• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.POR - 11

Ligar/Desligar Liga e desliga o Soundbar. Indicador LED Ciano pisca X1 Ligado Desligado Vermelho pisca X3

• Função Auto Power Down Esta unidade desliga-se automaticamente nas seguintes situações: – Em modo “Entrada de Áudio Digital” ou “TV ARC” / “Wi-Fi” / “Bluetooth”, caso não haja sinal de áudio durante 18 minutos.

(Origem) Prima para selecionar uma fonte ligada ao Soundbar.

• Ligado/Desligado Feedback de Áudio Pode ligar ou desligar o Feedback de Áudio. Mantenha premido o botão (Origem) no telecomando durante 5segundos enquanto o Soundbar está desligado (modo de espera). Indicador LED Ciano pisca X1 Ligado Desligado Vermelho pisca X1

(Sem som) Prima o botão (Sem som) para colocar no silêncio. Prima-o novamente para repor o som. Indicador LED Pisca X repetidamentePOR - 12

SOUND MODE Ao premir o botão, pode selecionar o modo de áudio desejado. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca. Indicador LED Branco pisca X1 “Padrão” “Música” “Som Adaptativo”

• Padrão Emite o som original.

• Música Oferece um som mais natural e envolvente para conteúdos de música.

• Som Adaptativo Analisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.

Bluetooth PAIR Mude o Soundbar para modo de emparelhamento por Bluetooth. Ao premir o botão, o LED mostra as alterações, como ilustrado abaixo.

• Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul. Indicador LED Vermelho → Verde → Azul pisca Emparelhamento A ligação foi estabelecida Ciano pisca X3 “Pronto para ligar via Bluetooth.”

p (Reproduzir / Pausa) Pode também reproduzir ou pausar música premindo o botão.

Cima/Baixo/Esquerda/Direita Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou denir as funções.

• Saltar Música Prima o botão Direita para selecionar o próximo cheiro de música. Prima o botão Esquerda para selecionar o cheiro de música anterior.POR - 13

(Controlo de som) Ao premir o botão, pode selecionar o modo de áudio desejado. Pode ajustar o item desejado ao usar os botões Cima/Baixo. Sempre que o modo for alterado, o LED Multicores pisca uma luz branca. Indicador LED Branco pisca X1 “Agudos” “Graves” “Sincronizar” “Nível Central” “Nível Lateral” – Para controlar os sons agudos ou graves, selecione “Agudos” ou “Graves” nas Denições de Som e dena o nível entre -6 e +6 usando os botões Cima/Baixo. – Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerda/Direita e cada opção pode ser ajustada para uma denição entre -6 e +6 com os botões Cima/Baixo. (Certique-se de que o modo de som está denido como “Padrão”.) – Para controlar o volume de cada coluna, selecione “Nível Central” ou “Nível Lateral” nas Denições de Som e dena o nível entre -6 e +6 com os botões Cima/Baixo. – Se o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, selecione “Sincronizar” no Controlo de som e dena o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo. – “Sincronizar” só é suportado em algumas funções. – Se os Altifalantes Surround estiverem ligados, selecione “Nível Posterior” e, em seguida, utilize os botões Cima/Baixo para ajustar o volume num intervalo de -6 a +6.

Prima o botão para cima ou para baixo para ajustar o volume do woofer (graves) para -12 ou entre -6 e +6. Para denir o volume do woofer (graves) para 0 (padrão), prima o botão.

VOLUME Prima o botão para cima ou para baixo para ajustar o volume. Indicador LED Branco move-se para a direita X1 Aumentar Volume Branco move-se para a esquerda X1 Diminuir VolumePOR - 14 Utilizarosbotõesescondidos(botõescommaisdeumafunção) Botão escondido Página de referência Botão do controlo remoto Função WOOFER (Cima) Controlo remoto do televisor Ligado/ Desligado (em espera) Página 15 Cima ID SET (Controlo de som) Equilíbrio de 7 bandas Página 13 (Origem) Ligado/Desligado Feedback de Áudio (em espera) Página 11 Especicaçõesdesaídaparadiferentesmodosdeefeitossonoros Efeito Entrada Potência Apenas com o subwoofer Com subwoofer e kit de colunastraseirassemos Padrão

• O kit de colunas traseiras sem os da Samsung e o subwoofer podem ser comprados em separado. Para comprar o kit ou o subwoofer, contacte o fornecedor onde comprou o Soundbar.POR - 15 Ajuste do volume do Soundbar com o controlo remoto de um televisor Ajuste o volume do Soundbar com o controlo remoto do televisor.

• Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

• Dena o altifalante do televisor para AltifalanteExter.. para utilizar esta função.

2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: “Off-TV Remote” (modo predenido), “Samsung-TV Remote”, “All-TV Remote”. O estado do indicador LED muda cada vez que o modo é alterado, como ilustrado abaixo. Botão do controlo remoto Indicador LED Estado SOUND MODE VOL WOOFER SOUNDBAR 5 Sec "Off-TV Remote" (Modo predenido) Vermelho pisca X1 Desative o controlo remoto do televisor. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec "Samsung-TV Remote" Ciano pisca X1 Ative o controlo remoto por infravermelhos de um televisor Samsung. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec "All-TV Remote" Azul pisca X1 Ative o controlo remoto por infravermelhos de um televisor de terceiros.POR - 16

Ligar à corrente elétrica Para ligar o Soundbar a uma tomada elétrica, utilize os componentes de alimentação pela seguinte ordem:

• Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte inferior da unidade principal do Soundbar)

1. Primeiro, ligue o cabo de alimentação ao transformador de CA/CC.

Ligue o transformador de CA/CC (com o cabo de alimentação) ao Soundbar.

2. Ligue o cabo de alimentação à tomada de parede.

• Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

• Certique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o transformador de CA/CC de forma a que este que suspenso com a entrada do cabo CA voltada para cima, poderá entrar água ou outras substâncias desconhecidas no transformador e provocar uma avaria no mesmo. Ligar um SWA-9100S (vendido em separado), SWA-W500 (vendido em separado) ao Soundbar Expanda para som surround sem os verdadeiro ao ligar o Kit de altifalantes traseiros sem os Samsung (SWA-9100S, vendido em separado) e o Subwoofer sem os (SWA-W500, vendido em separado) ao Soundbar). Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem os e do Subwoofer sem os Samsung.POR - 17 05 USAR UMA LIGAÇÃO COM FIOS AO TELEVISOR Método 1. Ligar com um cabo HDMI CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.

• Para ligar o cabo HDMI entre o televisor e o Soundbar, certique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproduzir.

• Recomendamos a utilização de um High-Speed HDMI Cable with Ethernet. Ligação do televisor que suporta o HDMI ARC (Canal de retorno de áudio) HDMI IN (ARC)

• Quando o som do televisor não for reproduzido, prima o botão (MultiFunções) na parte superior do Soundbar ou o botão (Origem) no controlo remoto para selecionar o modo “Entrada de Áudio Digital”.

• Quando o som não for emitido, verique novamente a ligação do cabo HDMI.

• Utilize os botões do volume no controlo remoto do televisor para mudar o volume no Soundbar. NOTAS

• Quando ligar o televisor que suporta HDMI ARC (Canal de retorno de áudio) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.

• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.

• Esta função não está disponível se o cabo HDMI não suportar ARC.

• Se o áudio numa emissão estiver codicado como Dolby Digital e o “Formato de Áudio de Saída Digital” do televisor estiver denido como PCM, recomendamos que altere a denição para Dolby Digital. Se a conguração do televisor for alterada, terá uma melhor qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)POR - 19 Método 2. Ligar com cabo ótico Listadevericaçãopré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.

• Quando utilizar um cabo ótico e os terminais estiverem tapados, certique-se de que remove as tampas. Indicador LED Branco Ligado -> Desligado “Entrada de Áudio Digital” OPTICAL OUT

(OPTICAL) Parte inferior do Soundbar Cabo ótico (não fornecido) Parte superior do Soundbar

1. Com o televisor e o Soundbar desligados, liga a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e

a porta de saída OPTICAL no televisor com o cabo ótico (não fornecido), como ilustrado na gura.

2. Ligue o Soundbar e o televisor.

3. Prima o botão (MultiFunções) na parte superior do Soundbar ou o botão (Origem) no

controlo remoto e selecione o modo “Entrada de Áudio Digital”. Em seguida, é emitida a noticação “Entrada de Áudio Digital”.

4. O som do televisor é emitido a partir do Soundbar.POR - 20

06 USAR UMA LIGAÇÃO SEM FIOS AO TELEVISOR Método 1. Ligar através de Bluetooth Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Apenas pode ser ligado um televisor Samsung de cada vez.

• Pode ser ligado um televisor Samsung que suporte Bluetooth. Verique as especicações do seu televisor. A ligação inicial

Botão Emparelhamento por Bluetooth Indicador LED SOUND MODE PAIR

Vermelho → Verde → Azul pisca Emparelhamento A ligação foi estabelecida Ciano pisca X3 Quando em modo “Bluetooth” 5 Sec

• Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul. “Pronto para ligar via Bluetooth.”

2. Selecione o modo Bluetooth no televisor Samsung.

(por exemplo, Página Principal ( ) Denições ( ) Som Saída de Som Lista de Altifalantes Bluetooth [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

3. Selecione “[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A” a partir da lista exibida

no ecrã do televisor. Os Soundbars disponíveis são identicados pela mensagem “A emparelhar” ou “Emparelhado” na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.

4. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.

• Se existir um registo de ligação entre o Soundbar e o Televisor Samsung, o Soundbar é automaticamente ligado ao alterar o seu modo para “Bluetooth”.POR - 21 Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) na lista de colunas do televisor Samsung, remova-o.

• Depois, repita os passos 1 a 3. Desligar o Soundbar do televisor Samsung Prima o botão (MultiFunções) na parte superior do Soundbar ou no botão (Origem) no controlo remoto para selecionar outro modo que não o “Bluetooth”.

• Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.) Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.

• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias: – se existir um campo elétrico forte em redor do Soundbar. – Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar. – Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem os, etc.POR - 22 Método 2. Ligar através de Wi-Fi Listadevericaçãopré-ligação

• Apenas a TV Samsung tem ligações Wi-Fi disponíveis.

• Verique se o routersemos(Wi-Fi) está ligado e se a TV está ligada ao router.

• A TV e a Soundbar devem estar ligadas à mesma rede se os (Wi-Fi).

• Se o router sem os (Wi-Fi) utilizar um canal DFS, não poderá estabelecer uma ligação Wi-Fi entre a TV e a Soundbar. Contacte o seu fornecedor de serviços de Internet para obter mais detalhes.

• Dado que os menus podem variar consoante o ano de fabrico, consulte o manual da TV.

• Para ligar a TV à Soundbar através de Wi-Fi, ligue primeiro a Soundbar ao router sem os. Consulte a página 27 para mais informações sobre como estabelecer uma ligação Wi-Fi.

1. Para mais informações sobre a ligação Wi-Fi à Soundbar, consulte a página 27, “Método 2. Ligar

atravésdeWi-Fi(Redesemos)”.

2. Mude a fonte de entrada da TV, utilizando o menu Áudio para Soundbar.

• TVsSamsunglançadasem2017oudepois Página Principal ( ) Denições ( ) Som Saída de Som [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)POR - 23

(OPTICAL) Parte inferior do Soundbar Cabo ótico (não fornecido) Parte superior do Soundbar Leitor de DVD ou Blu-Ray / Descodicador/ Consola de jogos

1. Com o dispositivo externo e o Soundbar desligados, ligue a porta DIGITAL AUDIO IN (OPTICAL) no

Soundbar e a porta da saída OPTICAL no dispositivo externo com o cabo ótico (não fornecido), como ilustrado na gura.

2. Ligue o Soundbar e o dispositivo externo.

3. Prima o botão (MultiFunções) na parte superior do Soundbar ou o botão (Origem) no

controlo remoto e selecione o modo “Entrada de Áudio Digital”. Em seguida, é emitida a noticação “Entrada de Áudio Digital”.

4. O som do dispositivo externo é emitido a partir do Soundbar.POR - 24

08 LIGAR A UM DISPOSITIVO MÓVEL

Método 1. Ligar através de Bluetooth Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente. A ligação inicial

• Quando ligar a um novo dispositivo Bluetooth, certique-se de que o dispositivo está a menos de 1m de distância.

Botão Emparelhamento por Bluetooth Indicador LED SOUND MODE PAIR

Vermelho → Verde → Azul pisca Emparelhamento A ligação foi estabelecida Ciano pisca X3 Quando em modo “Bluetooth” 5 Sec

• Até o emparelhamento estar concluído, o LED Multicores altera-se, por sua vez, como Vermelho → Verde → Azul. “Pronto para ligar via Bluetooth.”

3. Reproduza os cheiros de música a partir do dispositivo que está ligado via Bluetooth através do

Soundbar. Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) na lista de colunas do dispositivo móvel, remova-o.

• Repita os passos 1 e 2. Dispositivo móvelPOR - 25 Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.

• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias: – se existir um campo elétrico forte em redor do Soundbar. – Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar. – Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem os, etc.

• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).

• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).

• Não poderá ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função HF (mãos livres).

• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.

• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.

• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições: – Se o corpo estiver em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar. – Em esquinas ou quando há um obstáculo nas proximidades, como uma parede ou uma divisória, onde possam ocorrer alterações elétricas. – Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem os. – Obstáculos como portas e paredes poderão ainda inuenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

• Este dispositivo sem os pode causar interferência elétrica durante a utilização.POR - 26 Desligar o dispositivo Bluetooth de um Soundbar Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.

• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho” três vezes. Desligar o Soundbar do dispositivo Bluetooth Prima o botão (MultiFunções) na parte superior do Soundbar ou no botão (Origem) no controlo remoto para selecionar outro modo que não o “Bluetooth”.

• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)

• Se o Soundbar estiver desligado do dispositivo Bluetooth, o indicador LED multicores no Soundbar pisca a "Vermelho” três vezes.POR - 27 Método2.LigaratravésdeWi-Fi(Redesemos) Para ligar o Soundbar a um dispositivo móvel através da rede sem os (Wi-Fi), precisa da aplicação SmartThings. A ligação inicial

1. Instale e inicie a aplicação SmartThings a partir do seu dispositivo móvel (smartphone ou tablet).

2. Na aplicação, siga as instruções no ecrã para adicionar o Soundbar.

• O pop-up automático (a segunda captura de ecrã em baixo) poderá não aparecer em alguns dispositivos móveis. Se a janela pop-up não aparecer, pressione “ ” no ecrã Home. O Soundbar é adicionado à aplicação. Iniciar aplicação Adicionar dispositivo Pop-up automático Aplicação SmartThingsPOR - 28 IntroduçãoàAmazonAlexa(AlexaIncorporada)

• A Amazon Alexa é um serviço fornecido pela Amazon.

• Dependendodomodelooudaáreageográcaondeseencontra,estafunçãopoderánãosersuportada.

• Estafunçãosuportaapenasalgunsidiomaseasfunçõessuportadaspodemdiferirdependendodazona geográca.

• Paraobtermaisinformaçõessobreacompatibilidadeouasespecicaçõesdoproduto,consulteo website da Samsung (www.samsung.com). Com a Alexa, pode reproduzir música, ouvir notícias, consultar as previsões meteorológicas e controlar aparelhos domésticos. Para poder usar a Amazon Alexa, é necessária uma conta Amazon para ligar o Soundbar através da rede.

1. Instale a aplicação SmartThings para o seu dispositivo móvel e inicie-a.

2. Entre na conta Alexa seguindo as instruções na aplicação e aceda ao serviço.

3. Ligue à Alexa ou prima o botão (MultiFunções) no Soundbar durante 3 segundos para usar o

• Prima o botão (MultiFunções) durante 3 segundos para ligar à Alexa. Fale, com o botão premido, para ativar o reconhecimento de voz.

• O estado do indicador LED no Soundbar muda em função do estado da Alexa. Consulte a página 31 para obter mais informações.POR - 29 Utilizar comandos de voz para controlar o Soundbar Acionador + comando Açõesaexperimentar Exemplosdoquedizer Controlar o volume “Alexa,aumentaovolume.” “Alexa,diminuiovolume.” Ouvir conteúdo em streaming do Amazon Music “Alexa,tocarmúsicajazz.” Controlar a reprodução Alexa,reproduzamúsicaseguinte.” “Alexa,paraamúsica.” “Alexa,quemúsicaéesta?” Informações de meteorologia “Alexa,comoestáotempo?” Agendamento de temporizadores “Alexa,ativaumtemporizadorpara10minutos.”POR - 30 IntroduçãoàAlexacomumProdutoAmazon(FuncionacomaAlexa)

• Dependendodomodelooudaáreageográcaondeseencontra,estafunçãopoderánãosersuportada.

• Estafunçãosuportaapenasalgunsidiomaseasfunçõessuportadaspodemdiferirdependendodazona geográca.

• Paraobtermaisinformaçõessobreacompatibilidadeouasespecicaçõesdoproduto,consulteo website da Samsung (www.samsung.com).

• Este serviço é fornecido pela Amazon, podendo ser terminado em qualquer altura. A Samsung não assume qualquer responsabilidade pela disponibilidade do serviço.

• O ecrã da aplicação AmazonAlexa está sujeito a alteração sem aviso prévio. Ligar e utilizar com um produto Amazon (Amazon Echo) Utilize um produto Amazon Echo para controlar o seu Soundbar e desfrutar dos serviços de música oferecidos pelo Amazon Echo. Para poder usar a Amazon Alexa, é necessária uma conta Amazon para ligar o Soundbar através da rede.

1. Instale a aplicação SmartThings para o seu dispositivo móvel e inicie-a.

2. Entre na conta Alexa seguindo as instruções na aplicação e aceda ao serviço.

Utilizar comandos de voz para controlar o Soundbar

• O seu Soundbar só suporta o serviço de música da Amazon Echo. Outros serviços fornecidos pela Amazon Echo, tais como notícias e meteorologia, só podem ser acedidos através do seu produto Amazon Echo. Acionar + Comando + Nome da coluna

• Para utilizar comandos de voz com um Soundbar chamado “Sala de estar” Ação Comando de voz Para denir o nível do volume como 5 “Alexadeneovolumecomo5nasaladeestar” Para aumentar o nível do volume “Alexaaumentaovolumenasaladeestar” Para desativar o som “Alexasemsomnasaladeestar” Para ouvir uma estação de rádio chamada KISS FM “AlexareproduzKissFMnasaladeestar” Para ouvir a música seguinte “Alexareproduzamúsicaseguintenasaladeestar” Para parar o áudio “Alexaparaasaladeestar” Para desligar o áudio “Alexadesligaasaladeestar”POR - 31 EstadodoindicadorAlexa O estado do indicador LED no Soundbar muda em função do estado da Alexa, como ilustrado abaixo. EstadodaAlexa Indicador LED no Soundbar Inativo Desligado A ouvir Ciano ligado A pensar Ciano pisca X1 A falar Alarmes e avisos do temporizador Ciano pisca X2 Azul pisca X2 Noticação Amarelo pisca X2 ServiçoAlexa indisponível Vermelho pisca X3 Rede desligada Vermelho pisca X3 Microfone desligado Rede desligadaPOR - 32 Utilizar o Tap Sound Toque no Soundbar com o seu dispositivo móvel para reproduzir áudio do dispositivo móvel através do Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.

• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior. Dispositivo móvel Aplicação SmartThings Parte superior do Soundbar

1. Ative a função Tap Sound no seu dispositivo móvel.

• Para mais informações sobre como ativar a função, consulte “Ativar a função Tap Sound” em baixo.

2. Toque no Soundbar com o dispositivo móvel. Selecione “Iniciar agora” na janela da mensagem que

é apresentada. É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

3. Reproduza áudio do dispositivo móvel através do Soundbar.

• Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

• Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danicar o Soundbar ou o dispositivo móvel.

• Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.

• Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada. Ativar a função Tap Sound Utilize a aplicação SmartThings para ativar a função Tap View, Tap Sound.

1. Execute a aplicação SmartThings no dispositivo móvel.

2. Selecione ( → ) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.

3. Ative “Tap View, Tap Sound” para ativar a função quando um dispositivo móvel se aproximar do

• A função Tap Sound não funciona se o dispositivo móvel estive no modo de poupança de energia.

• A função Tap Sound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.POR - 33

09 LIGAR AO APPLE AIRPLAY 2

• Esta funcionalidade pode não estar disponível em alguns países. Ligar e utilizar com um produto Apple

• Com o AirPlay 2, pode controlar o sistema de áudio de casa a partir do iPhone, iPad, HomePod ou da Apple TV.

• Este Soundbar da Samsung é compatível com o AirPlay2 e requer o iOS11.4 ou posterior. NOTA

• Conrme se o Soundbar está ligado à rede Wi-Fi. (Consulte o “Método 2. Ligar através de Wi-Fi (Redesemos)”.)POR - 34 10 INSTALAR O SUPORTE DE PAREDE Precauçõesparaainstalação

• Instale apenas em paredes verticais.

• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.

• Verique se a parede é sucientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.

• Compre e utilize os parafusos de xação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, xe os parafusos de suporte em montantes de parede.

• Compre parafusos próprios para a montagem em parede de acordo com o tipo e com a espessura da parede onde pretende instalar o Soundbar. – Diâmetro: M5 – Comprimento: 35 mm ou maiores, preferencialmente.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.

• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva cha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico. Componentes do suporte de parede Guia do suporte de parede x 2 (M4 x L10) x 2 Parafusodexação Parafuso x 2 Suporte de parede

• O Guia do suporte de parede deve car nivelado.

• Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo. 5 cm ou maisPOR - 35

2. Alinhe a Linha central do Guia do suporte de

parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, xe o Guia do suporte de parede à parede com ta adesiva.

• Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação. Linha central

3. Com uma caneta, marque as posições dos

buracos e remova o Guia do suporte de parede.

4. Faça um orifício na parede em cada marca

com uma ferramenta de perfuração de dimensão apropriada.

• Se a parede não tiver qualquer suporte adicional no local das marcas, certique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

5. Coloque um parafuso (não fornecido) em

cada Parafusodexação e aperte cada um rmemente nos orifícios de parafuso de suporte.

6. Instale os 2 Suporte de parede na orientação

correta na parte inferior do Soundbar, utilizando 2 Parafusos.

• Ao montar, certique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar. Parte de trás do Soundbar ExtremidadedireitadoSoundbarPOR - 36

7. Depois de xar os Suportes de parede ao

mostrado abaixo, para que os Suporte de parede quem rmemente apoiados nos Parafusodexação.

• Introduza os Parafusodexação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a xar os Suporte de parede rmemente nos Parafuso de xação. 11 INSTALAR O SOUNDBAR EM FRENTE AO TELEVISOR 3 cm ou mais Microfone Instalar o centro do Soundbar com o centro do televisor, como ilustrado na imagem. Neste momento, coloque o Soundbar a pelo menos 3 cm de distância do televisor para que não haja interferência com o reconhecimento de voz. NOTAS

• Certique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.

• Caso não esteja sucientemente afastado do televisor, podem ocorrer problemas no reconhecimento de voz e acústicos.POR - 37 12 ATUALIZAÇÃO DO SOFTWARE Atualização automática Quando o Soundbar está ligado à Internet o software é atualizado automaticamente, mesmo quando o Soundbar está desligado.

• Para utilizar a função de atualização automática, o Soundbar tem de estar ligado à Internet. A ligação Wi-Fi do Soundbar é cortada se o cabo de alimentação do Soundbar for desligado ou se houver uma falha de energia. Se ocorrer uma falha de energia, quando a energia voltar ou quando voltar a ligar o cabo de alimentação, ligue o Soundbar e volte a ligá-lo à Internet. Atualização por USB

HDMI (ARC)DIGITAL AUDIO IN (OPTICAL)ID SET NETWORK SERVICE DC 19V Parte inferior do Soundbar Micro USB Cabo adaptador de USB (não fornecido) ASamsungpoderádisponibilizaratualizaçõesdo rmwaredosistemadoSoundbarnofuturo. Quando uma atualização estiver disponível, pode atualizar o Soundbar ao ligar a unidade USB que contém o rmware da atualização à porta de SERVICE do Soundbar.

1. Aceda a (www.samsung.com) → procure o

nome de modelo a partir da opção de menu da assistência ao cliente.

• Para mais informações sobre a atualização, consulte o Guia de Atualizações.

2. Transra o cheiro de atualização (tipo USB).

3. Extraia o cheiro para criar uma pasta com o

em seguida, ligue-o ao Soundbar.

5. Ligue o Soundbar. De seguida, o produto é

atualizado dentro de 3 minutos. Indicador LED A luz branca move-se da esquerda para a direita e vice-versa

• Durante a atualização, não o desligue nem remova o dispositivo USB.

• Se o LED amarelo estiver ligado depois de a atualização de software estar concluída, isso signica que uma atualização adicional está em curso. Quando isso acontece, não desligue a alimentação nem remova o USB.

• Se a atualização não for concluída, volte a ligar o cabo de alimentação do Soundbar.

• Se estiver instalada a versão mais recente, não é realizada nenhuma atualização.

• A atualização poderá não ser suportada, dependendo do tipo de USB.POR - 38 Reposição 5 Sec Com o Soundbar ligado, prima os botões de (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A apresentação dos LED muda conforme ilustrado abaixo e, em seguida, o Soundbar é reposto. Indicador LED Ciano pisca X3 Vermelho pisca → desligado A luz branca move-se da esquerda para a direita e vice-versa CUIDADO

• Todas as denições do Soundbar são repostas. Certique-se de que só efetua esta ação quando for necessário repor.POR - 39

13 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verique o seguinte. A Soundbar não se liga. ; Verique se o cabo de alimentação do Soundbar está corretamente inserido na tomada. A Soundbar funciona de forma errática. ; Após remover o cabo de alimentação, insira-o de novo. ; Remova o cabo de alimentação do dispositivo externo e tente novamente. ; Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 11.) No caso de o controlo remoto não funcionar. ; Aponte o telecomando diretamente à Soundbar. ; Troque as pilhas por umas novas. A Soundbar não emite qualquer som. ; O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume. ; Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo. ; Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal ( ) → Denições ( ) → Som → Saída de Som → Selecione o Soundbar) ; A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e volte a ligá-lo. ; Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação. ; Inicie o produto e tente novamente. (Consulte a página 38.) Caso o televisor não esteja ligado via HDMI (ARC). ; Verique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página17) ; A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodicador, consola de jogos, etc.). Ligue diretamente o Soundbar. ; O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Televisor Samsung: Página Principal ( ) → Denições ( ) → Geral → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO) Não há som ao ligar ao televisor no modo HDMI (ARC). ; O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou Dolby Digital. (Para um televisor Samsung: Página Principal ( ) → Denições ( ) → Som → Denições Avançadas → Formato de Áudio de Saída Digital)POR - 40 O Soundbar não estabelece ligação através de Bluetooth. ; Ao ligar um novo dispositivo, mude para Emparelhamento por Bluetooth para estabelecer a ligação. (Prima o botão PAIR no controlo remoto ou o botão (Microfone Ligado/Desligado) no corpo durante pelo menos 5segundos.) ; Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo. ; Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Televisor Samsung: Página Principal ( )

• Denições ( ) → Som → Saída de Som

• Lista de Altifalantes Bluetooth) ; Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente. ; Inicie o produto e tente novamente. (Consulte a página 38.) O som é cortado quando ligado através de Bluetooth. ; Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto da Soundbar, como acontece com micro-ondas, routers sem os, etc. ; Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar. ; Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verique o ambiente de instalação e as condições para a utilização. Não é possível ligar à rede Wi-Fi. ; Verique se o router sem os está ligado. ; Desligue o router, volte a ligá-lo e, em seguida, tente novamente. ; Não será possível ligar o Soundbar se o sinal sem os for demasiado fraco. Experimente deslocar o router para um local mais próximo do Soundbar ou eliminar quaisquer obstáculos que estejam entre o Soundbar e o router, se possível. ; Se o seu router sem os for novo, será necessário recongurar as denições de rede da coluna. A Soundbar não se liga automaticamente com a TV. ; Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.POR - 41 14 LICENÇAS Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Usa o teu telemóvel, tablet ou computador como comando do Spotify. Vaia spotify.com/ connect para saberes como

• O software do Spotify está sujeito a licenças de terceiros que podem ser encontradas aqui: https://www.spotify.com/connect/ third-party-licenses.

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.

• Poderá ser cobrada uma taxa administrativa

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador). (b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

• O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.POR - 43

17 ESPECIFICAÇÕES E GUIA

Especicações Nome do modelo HW-S60A / S61A Peso 3,0 kg Dimensões (L x A x P) 764,0 x 68,0 x 125,0 mm Limites da temperatura de funcionamento +5°C a +35°C Limites de humidade de funcionamento 10 % ~ 75 % AMPLIFICADOR Potência nominal de saída (30W x 2) + (30W x 2) + (30W x 2) + 20W Formatos de reprodução suportados LPCM 2ch, Dolby Audio™ (suporta Dolby® Digital), DTS POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS Potência máx. do transmissor Wi-Fi 100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15GHz – 5,25 GHz, 100 mW a 5,25 GHz – 5,35GHz & 5,47 GHz – 5,725 GHz POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS Potência máx. do transmissor BT 100 mW a 2,4 GHz – 2,4835 GHz NOTAS

• A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especicações sem aviso prévio.

• O peso e as dimensões indicados são aproximados. Precaução: O Soundbar irá reiniciar automaticamente se ligar/desligar o Wi-Fi. Consumo total de energia em modo de espera (W) 5,2W Wi-Fi Método de desativação das portas Prima o botão ID SET no painel inferior do Soundbar durante 30 segundos para ligar/desligar o Wi-Fi. Bluetooth Método de desativação das portas Prima o botão NETWORK no painel inferior do Soundbar durante 30 segundos para ligar/desligar o Bluetooth.POR - 44 A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo. Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido. A função WLAN (Wi-Fi ou SRD) de 5 GHz deste equipamento só pode ser utilizada em espaços interiores. [Eliminaçãocorrectadasbateriasexistentesnesteproduto] (Aplicável a países cujos sistemas de recolha sejam separados) Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no nal do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias. Eliminação Correcta Deste Produto (Resíduos de Equipamentos & Eléctricos e Electrónicos) (Aplicável a países cujos sistemas de recolha sejam separados) Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no nal do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades ociais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores prossionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. Para mais informações sobre os compromissos ambientais e as obrigações regulamentares especícas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/
