KASUTUSJUHEND HWS61A SAMSUNG

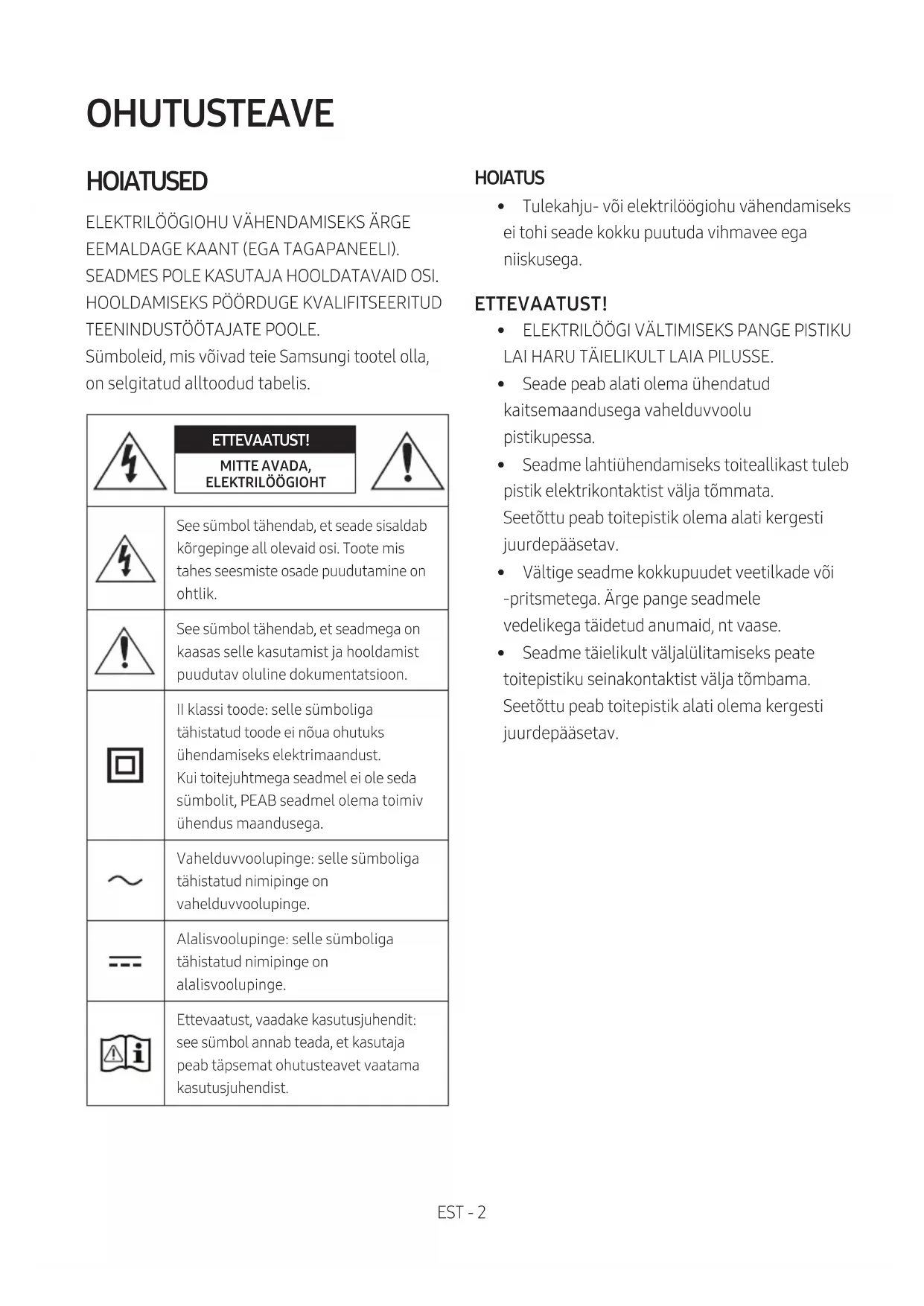

TEENINDUSTÖÖTAJATE POOLE. Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis. ETTEVAATUST! MITTE AVADA, ELEKTRILÖÖGIOHTSee sümbol tähendab, et seade sisaldab kõrgepinge all olevaid osi. Toote mis tahes seesmiste osade puudutamine on ohtlik.See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.II klassi toode: selle sümboliga tähistatud toode ei nõua ohutuks ühendamiseks elektrimaandust. Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega. Vahelduvvoolupinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.Alalisvoolupinge: selle sümboliga tähistatud nimipinge on alalisvoolupinge.Ettevaatust, vaadake kasutusjuhendit: see sümbol annab teada, et kasutaja peab täpsemat ohutusteavet vaatama kasutusjuhendist. HOIATUS

• Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega. ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.

• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.

• Seadme lahtiühendamiseks toiteallikast tuleb pistik elektrikontaktist välja tõmmata. Seetõttu peab toitepistik olema alati kergesti juurdepääsetav.

• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.

• Seadme täielikult väljalülitamiseks peate toitepistiku seinakontaktist välja tõmbama. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.EST - 3 ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu

toitevarustus vastaks toote põhjal asuval identitseerimiskleebisel toodud toitenõuetele. Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet võimenditele ega muudele seadmetele, mis võivad muutuda kuumaks. See seade on mõeldud pidevaks kasutamiseks. Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvõrgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage

vahelduvvoolupistik elektrikontaktist. Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse

käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja

liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, siis oodake enne kasutamist umbes kaks tundi, kuni seade on saavutanud toatemperatuuri.

5. Tootega kasutatavad patareid sisaldavad

keskkonnale kahjulikke kemikaale. Ärge visake patareisid olmeprügisse. Ärge visake kasutatud patareisid tulle. Ärge laske patareidel lühistuda, ärge võtke neid koost lahti ega laske neil üle kuumeneda. ETTEVAATUST! : Patarei valesti paigaldamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi patareiga.EST - 4 Kanga puhastamine Puhastage toote pind kohe mustusest ja plekkidest. Teatud ainete või pikalt seisma jäänud plekkide korral ei pruugi puhastamine olla tõhus. ETTEVAATUST!

• Kasutage tolmuimejat või kleepuvat puhastusrulli, et eemaldada tolm, sõrmejäljed ja muu sarnane. – Mõni puhastushari võib selles peituvate osakeste tõttu toodet kahjustada. – Rätikud ja puhastuslapid võivad jätta tootele ebemeid või mustust.

• Ärge kasutage mustuse mahakraapimiseks naelu ega tööriistu. See võib kangast kahjustada.

• Õli- või vedelikuplekkide eemaldamiseks kasutage puhast valget lappi, mida on niisutatud veega. Kui plekk ei kao, siis eemaldage see vee ja neutraalse puhastusvahendi (nagu nõudepesuvahend) lahuses niisutatud lapiga. – Mitteneutraalne puhastusvahend võib põhjustada värvimuutusi või kahjustada kangast. – Pärast puhastamist kuivatage ala kuiva lapi või fööniga. – Ärge kasutage liigselt jõudu, et vältida värvimuutusi ja kanga kahjustamist.EST - 5 SISUKORD 01 Komponentide kontrollimine 7 Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AA-patareid) ------------------------- 7 02 Toote ülevaade 8 Soundbari pealmine paneel ------------------------- 8 Soundbari alumine paneel ------------------------- 10 03 Kaugjuhtimispuldi kasutamine 11 Kuidas kaugjuhtimispulti kasutada?

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Heliväljundi andmed erinevate heliefektirežiimide puhul

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga ------------------------- 15 04 Soundbari ühendamine 16 Elektritoite ühendamine

05 Juhtmega ühenduse kasutamine teleriga 17

1. meetod. HDMI kaudu ühendamine

06 Juhtmevaba ühenduse kasutamine teleriga 20

1. meetod. Bluetoothi kaudu ühendamine

2. meetod. Wi-Fi teel ühenduse loomine

07 Välisseadme ühendamine 23 Ühendamine, kasutades optilist kaablit

23EST - 6 08 Mobiilseadme ühendamine 24

1. meetod. Bluetoothi kaudu ühendamine

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Amazon Alexa kasutamise alustamine (sisseehitatud Alexa)

Alexa kasutamise alustamine Amazoni tootega (töötab Alexaga)

09 Ühendamine Apple AirPlay 2-ga 33 10 Seinakinnituse paigaldamine 34 Ettevaatusabinõud paigaldamisel

13 Tõrkeotsing 39 14 Litsents 41 15 Avatud Lähtekoodi Litsentsi Teatis 41 16 Oluline Teenusega Seotud Märkus 42 17 Tehnilised Andmed ja Teave 43 Tehnilised andmed

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme põhjal)

• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.

• Lisateabe saamiseks seinakinnituse kohta vt lk 34.

• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.

• Tarvikute välimus võib veidi erineda ülaltoodud joonistest. Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AA-patareid) Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AA-tüüpi patareid (1,5 V) õige polaarsusega. Lükake tagumine kate oma kohale tagasi.EST - 8 02 TOOTE ÜLEVAADE Soundbari pealmine paneel Pealmine paneel Paigutage toode nii, et SAMSUNG logo jääks ülespoole.

LED-näidikLED-näidik vilgub, põleb või muudab värvi vastavalt Soundbari režiimile või olekule. LED-näidiku värv ja põlevate tulede arv tähistavad aktiivset režiimi, nagu on kirjeldatud allpool.

• Mitmevärviline LED lülitub olenevalt režiimist või olekust värvide Valge, Tsüaansiniselt, Roheline, Punane ja Sinine vahel.

Nupp Mitu funktsiooni

• Vajutage ooterežiimis Soundbari sisselülitamiseks nuppu (Mitu funktsiooni).

• Vajutage režiimi muutmiseks nuppu (Mitu funktsiooni). Iga kord, kui muudate režiimi, süttib LED-näidik valgelt ja seejärel kustub. LED- näidikPõleb valgelt -> kustub Põleb valgelt -> kustub Põleb valgelt -> kustub„Digital Audio In“ või „TV ARC“ „Wi-Fi“ „Bluetooth“

Nupp Helitugevus Vajutage helitugevuse reguleerimiseks nuppu (Helitugevus).EST - 9

Nupp Mikrofon sisse/välja Vajutage mikrofoni sisse- või väljalülitamiseks nuppu (Mikrofon sisse/välja). LED-näidik Põleb punaselt „Mic Off“ „Mic On“

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.

• Kui lülitate seadme sisse, tekib enne heli kõlamist 4 kuni 5 sekundi pikkune viivitus.

• Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kõlar valikule Väline kõlar.

• Helitagasiside sisse- ja väljalülitamiseks saate kasutada rakendust SmartThings. Rakenduse SmartThings kasutamise kohta leiate teavet jaotisest „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.EST - 10 Soundbari alumine paneel

ID SET Vajutage Soundbari juhtmevabalt ühendamiseks ruumilise heli kõlarite ja bassikõlariga. (Ruumilise heli kõlarit ja bassikõlarit müüakse eraldi.)

NETWORK Vajutage, et ühendada rakenduse SmartThings kaudu juhtmevaba võrguga (Wi-Fi).

SERVICE Toote tarkvara uuendamiseks ühendage USB-mäluseade.

DC 19V (Toitesisend) Vahelduv-/alalisvooluadapteriga ühendamiseks. (Vt lk 16)

DIGITAL AUDIO IN (OPTICAL) Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 23)

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tõmmake pistikust. Ärge tõmmake juhtmest.

• Ärge ühendage seda seadet ega muid osi vahelduvvoolu pistikupessa enne, kui kõigi osade vahelised ühendused on tehtud.EST - 11 03 KAUGJUHTIMISPULDI KASUTAMINE Kuidas kaugjuhtimispulti kasutada? VOL WOOFERSOUNDBARSOUND MODE PAIR

Toide Heliriba sisse- ja väljalülitamiseks. LED- näidik Vilgub 1 kord tsüaansiniselt Sees Väljas Vilgub 3 korda punaselt

• Auto Power Down funktsioon Seade lülitub automaatselt välja järgmistes olukordades. – Režiimis „Digital Audio In“ või „TV ARC“ / „Wi-Fi“ / „Bluetooth “, kui 18 minuti jooksul puudub helisignaal.

(Allikas) Vajutage heliribaga ühendatud allika valimiseks.

• Heli tagasiside Sees/Väljas Saate heli tagasiside sisse või välja lülitada. Kui Soundbar on välja lülitatud (ooterežiim), vajutage ja hoidke kaugjuhtimispuldi nuppu (Allikas) 5 sekundit all. LED- näidik Vilgub 1 kord tsüaansiniselt Sees Väljas Vilgub 1 korda punaselt

(Vaigistus) Vajutage heli vaigistamiseks nuppu (Vaigistus) . Vajutage uuesti vaigistuse väljalülitamiseks. LED- näidik Vilgub X kordaEST - 12

SOUND MODE Kui vajutate nuppu, saate valida soovitud helirežiimi. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt. LED- näidik Vilgub 1 kord valgelt „Standard“ „Music“ „Adaptive Sound“

• Standard Väljastab originaalheli.

• Music Muudab muusikasisu heli loomulikumaks ja ruumitäitvamaks.

• Adaptive Sound Analüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.

Bluetooth PAIR Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi. Kui vajutate seda nuppu, muutub LED-ekraan järgmiselt.

• Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine. LED- näidik Vilgub punaselt → roheliselt → siniselt Sidumine Ühendamine valmis Vilgub 3 kord tsüaansiniselt „Ready to connect via Bluetooth.“

p (Esitamine/Peatamine) Saate selle nupuga muusika taasesituse peatada või seda jätkata.

Üles/Alla/Vasakule/Paremale Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seadistada funktsioone.

• Muusika vahelejätmine Vajutage Paremale nuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail.EST - 13

(Heli juhtimine) Kui vajutate nuppu, saate valida soovitud helirežiimi. Soovitud üksust saab kohandada nupuga Üles/Alla. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt. LED- näidik Vilgub 1 kord valgelt „Treble“ „Bass“ „Sync“ „Centre Level“ „Side Level“ – Kõrgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvand „Treble“ või „Bass“ ja seejärel reguleerige helitugevust vahemikus –6–+6, kasutades nuppe Üles/alla. – Vajutage nuppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning kõiki neist saab reguleerida vahemikus –6–+6, kasutades nuppe Üles/alla. (Jälgige, et helirežiimiks oleks valitud „Standard“.) – Iga kõlari helitugevuse juhtimiseks valige heliseadetes suvand „Centre Level“ või „Side Level“ ja seejärel reguleerige helitugevust vahemikus –6–+6, kasutades nuppe Üles/alla. – Kui teleri ja Soundbari vaheline heli ei ole sünkroonis, valige heliseadetest suvand „Sync“ ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/alla. – Suvandit „Sync“ toetatakse ainult teatud funktsioonide puhul. – Kui ruumhelikõlarid on ühendatud, valige „Rear Level“ (Tagumine tase) ja seejärel reguleerige helitugevust vahemikus –6 kuni +6, kasutades nuppe Üles/alla.

Liigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väärtusele –12 või vahemikus –6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase) vajutage nuppu.

HELITUGEVUS Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks. LED- näidik Valge liigub 1 võrra paremale Helitugevuse suurendamine Valge liigub 1 võrra vasakule Helitugevuse vähendamineEST - 14 Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine Varjatud nupp Viiteleht Kaugjuhtimispuldi nupp Funktsioon WOOFER (Üles) Teleri kaugjuhtimispuldiga Sees/Väljas (ooterežiim) Lk 15 Üles ID SET (Heli juhtimine) 7 ribaga EQ Lk 13 (Allikas) Heli tagasiside Sees/Väljas (ooterežiim) Lk 11 Heliväljundi andmed erinevate heliefektirežiimide puhul Efekt Sisend Väljund Ainult bassikõlariga Bassikõlari ja juhtmevaba tagakõlarikomplektiga Standard

• Samsungi juhtmevaba tagakõlarikomplekti ja bassikõlari saab osta eraldi. Komplekti või bassikõlari ostmiseks võtke ühendust müüjaga, kellelt ostsite Soundbari.EST - 15 Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth- kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.

• Selle funktsiooni kasutamiseks seadke teleri kõlar valikule Väline kõlar.

• Tootjad, kes seda funktsiooni toetavad: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Lülitage Soundbar välja.

2. Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „Off-TV Remote“ (vaikerežiim), „Samsung-TV Remote“, „All-TV Remote“. Iga kord, kui režiim vahetub, muutub ka LED-näidiku olek, nagu allpool näidatud. Kaugjuhtimispuldi nupp LED-näidik Olek SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „Off-TV Remote“ (vaikerežiim) Vilgub 1 kord punaselt Teleri kaugjuhtimispuldi keelamine. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „Samsung-TV Remote“ Vilgub 1 kord tsüaansiniselt Samsungi teleri IR-kaugjuhtimispuldi lubamine. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „All-TV Remote“ Vilgub 1 kord siniselt Kolmanda poole IR-kaugjuhtimispuldi lubamine.EST - 16 04 SOUNDBARI ÜHENDAMINE Elektritoite ühendamine Kasutage toitekomponente, et ühendada Soundbar pistikupesaga järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme põhjal)

1. Esmalt ühendage toitekaabel vahelduvvoolu-/alalisvooluadapteriga.

Ühendage vahelduvvoolu-/alalisvooluadapter (koos toitekaabliga) Soundbariga.

DC 19V Soundbari põhiseadme põhi MÄRKUSED

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.

• Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid. Seadme SWA-9100S (müügil eraldi), SWA-W500 (müügil eraldi) ühendamine Soundbariga Minge üle tõelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9100S, müügil eraldi) ja juhtmevaba bassikõlari (SWA-W500, müügil eraldi) Soundbariga. Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti ja juhtmevaba bassikõlari kasutusjuhendist.EST - 17

1. meetod. HDMI kaudu ühendamine

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI- signaali.

• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Ühendage teleri pesaga HDMI IN (ARC).HDMI-kaabelSoundbari põhiÜhendage Soundbari põhiseadme pesaga HDMI (ARC).Soundbari ülaosaLED-näidikPõleb valgelt -> kustub„Digital Audio In“

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Teleri heli väljastatakse Soundbarist.EST - 18

• Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim „Digital Audio In“.

• Kui heli ei väljastata, kontrollige HDMI-kaabli ühendust uuesti.

• Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe. MÄRKUSED

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.

• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.

• See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.

• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri „Digitaalväljundheli vorming“ on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)EST - 19

2. meetod. Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI- signaali.

• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need. LED-näidik Põleb valgelt -> kustub „Digital Audio In“ OPTICAL OUT

(OPTICAL) Soundbari põhi Optiline kaabel (pole kaasas) Soundbari ülaosa

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja

teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.

2. Lülitage Soundbar ja teler sisse.

3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja

seejärel valige režiimiks „Digital Audio In“. Seejärel kõlab „Digital Audio In“.

4. Teleri heli väljastatakse Soundbarist.EST - 20

1. meetod. Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.

• Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine. „Ready to connect via Bluetooth.“

S61A“. Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vaja on siduda“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

4. Nüüd kuulete Samsungi teleri heli Soundbarist.

• Kui Soundbaril ja Samsungi teleril on omavaheline ühenduslogi, ühendatakse Soundbar automaatselt, kui selle režiimiks valitakse „Bluetooth“.EST - 21 Kui seadme ühendamine ebaõnnestub

• Kui teil on Samsungi teleri kõlarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A), siis kustutage see.

• Seejärel korrake etappe 1–3. Soundbari ja Samsungi teleri ühenduse katkestamine Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas), et valida muu režiim kui „Bluetooth“.

• Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.) Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.

• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.

• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.

• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. – Soundbari ümber on tugev elektriväli. – Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. – Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.EST - 22

2. meetod. Wi-Fi teel ühenduse loomine

Ühendamiseelne kontroll-loend

• Wi-Fi ühendus on saadaval ainult Samsung TV korral.

• Kontrollige, kas juhtmeta ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.

• Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).

• Kui juhtmeta ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi- ühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt.

• Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.

• Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmeta ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 27.

1. Lisateavet Soundbari Wi-Fi-võrguga ühendamise kohta vt lk 27, „2. meetod. Wi-Fi (juhtmevaba

võrgu) kaudu ühendamine“.

Ühendamine, kasutades optilist kaablit LED-näidik Põleb valgelt -> kustub „Digital Audio In“

(OPTICAL) Soundbari põhi Optiline kaabel (pole kaasas) Soundbari ülaosa BD/DVD-mängija/ digiboks/mängukonsool

1. Kui välisseade ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN

(OPTICAL) ja välisseadme väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.

2. Lülitage Soundbar ja välisseade sisse.

3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja

seejärel valige režiimiks „Digital Audio In“. Seejärel kõlab „Digital Audio In“.

4. Välisseadme heli väljastatakse Soundbarist.EST - 24

08 MOBIILSEADME ÜHENDAMINE

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse. Esmane ühendus

• Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

• Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine. „Ready to connect via Bluetooth.“

3. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

Kui seadmega ühendamine nurjub

• Kui teil on mobiilsideseadme kõlarite loendis olemasolev Soundbar (nt [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A), siis kustutage see.

• Korrake etappe 1 ja 2. MobiilseadeEST - 25 Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.

• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.

• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.

• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel. – Soundbari ümber on tugev elektriväli. – Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet. – Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).

• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).

• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.

• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.

• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades: – kui keha puutub kokku Bluetooth-seadmel või Soundbaril oleva signaalivastuvõtjaga; – nurkades või lähedalasuvate takistuste olemasolul (sein või eraldaja), kus võib esineda elektrilisi muutusi; – muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed); – takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

• Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth- seadmetega siduda.

• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.EST - 26 Bluetooth-seadme lahutamine Soundbari küljest Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.

• Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt“ kolm korda. Soundbari ja Bluetooth-seadme ühenduse katkestamine Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas), et valida muu režiim kui „Bluetooth“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)

• Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt“ kolm korda.EST - 27

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings. Algne ühendus

1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja

2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.

• Mõnel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatõmmis allpool) ilmuda. Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „ ”. Soundbar lisatakse rakendusse. Rakenduse käivitamine Seadme lisamine Automaatne hüpikaken Rakendus SmartThingsEST - 28 Amazon Alexa kasutamise alustamine (sisseehitatud Alexa)

• Amazon Alexa on teenus, mida pakub Amazon.

• Olenevalt mudelist või geograalisest piirkonnast ei pruugita seda funktsiooni toetada.

• Funktsioon toetab ainult valitud keeli ja toetatud funktsioonid võivad olenevalt geograalisest piirkonnast erineda.

• Teavet tootespetsikatsiooni või ühilduvuse kohta leiate Samsungi veebilehelt (www.samsung.com). Alexat saab kasutada muusika esitamiseks, uudiste kuulamiseks, ilmaennustuse vaatamiseks ja koduseadmete juhtimiseks. Amazon Alexa kasutamiseks on vaja Amazoni kontot, et ühendada Soundbar võrgu kaudu.

1. Installige mobiilseadmesse rakendus SmartThings ja avage see.

2. Sisestage Alexa konto, järgides rakenduses kuvatavaid suuniseid, ja seejärel logige teenusesse

sisse. Soundbari ülaosa 3 Sec „Alexa“ VÕI

3. Alexa teenuse kasutamiseks aktiveerige Alexa häälega või hoidke Soundbari nuppu (Mitu

funktsiooni) 3 sekundit vajutatuna.

• Hoidke nuppu (Mitu funktsiooni) Alexa häälega aktiveerimiseks 3 sekundit vajutatuna. Hääletuvastuse lubamiseks rääkige, kui nupp on vajutatud olekus.

• LED-näidiku olek Soundbaril muutub olenevalt Alexa olekust. Vaadake üksikasju lk 31.EST - 29 Häälkäskluste abil Soundbari juhtimine Käiviti + käsklus Asjad, mida proovida Näited, mida öelda Helitugevuse juhtimine „Alexa, tõsta helitugevust.“ „Alexa, langeta helitugevust.“ Amazon Musicus voogedastatava sisu kuulamine „Alexa, mängi džässi.“ Taasesituse juhtimine „Alexa, esita järgmist lugu.“ „Alexa, peata muusika.“ „Alexa, mis laul see on?“ Ilmateave „Alexa, milline on ilm?“ Taimeri seadistamine „Alexa, seadista taimer 10 minutile.“EST - 30 Alexa kasutamise alustamine Amazoni tootega (töötab Alexaga)

• Olenevalt mudelist või geograalisest piirkonnast ei pruugita seda funktsiooni toetada.

• Funktsioon toetab ainult valitud keeli ja toetatud funktsioonid võivad olenevalt geograalisest piirkonnast erineda.

• Teavet tootespetsikatsiooni või ühilduvuse kohta leiate Samsungi veebilehelt (www.samsung.com).

• Seda teenust pakub Amazon ja selle pakkumine võidakse igal ajal lõpetada. Samsung ei vastuta teenuse saadavuse eest.

• Rakenduse Amazon Alexa kuva võidakse ette teatamata muuta. Ühendage ja kasutage koos Amazoni tootega (Amazon Echo) Saate oma Soundbari juhtimiseks kasutada Amazon Echo toodet ja nautida Amazon Echo pakutavaid muusikateenuseid. Amazon Alexa kasutamiseks on vaja Amazoni kontot, et ühendada Soundbar võrgu kaudu.

1. Installige mobiilseadmesse rakendus SmartThings ja avage see.

2. Sisestage Alexa konto, järgides rakenduses kuvatavaid suuniseid, ja seejärel logige teenusesse

sisse. Häälkäskluste abil Soundbari juhtimine

• Amazon Echo teenus, mida saate oma Soundbariga kasutada, on piiratud muusikaga. Muudele Amazon Echo pakutavatele teenustele, nagu uudised ja ilm, pääsete juurde ainult oma Amazon Echo toote kaudu. Käiviti + käsklus + kõlari nimi

• Häälkäskluste kasutamine Soundbari puhul, mille nimi on Elutuba Tegevus Häälkäsklus Helitugevuse seadmine väärtusele 5 „Alexa, määra helitugevuseks 5 elutoas“ Helitugevuse suurendamine „Alexa, suurenda helitugevust elutoas“ Heli vaigistamine „Alexa, vaigista heli elutoas“ Raadiojaama KISS FM kuulamine „Alexa, esita Kiss FM-i elutoas“ Järgmise laulu esitamine „Alexa, järgmine lugu elutoas“ Heli peatamine „Alexa, peata heli elutoas“ Heli väljalülitamine „Alexa, lülita heli välja elutoas“EST - 31 Alexa näidiku olek LED-näidiku olek Soundbaril muutub olenevalt Alexa olekust, nagu on näidatud allpool. Alexa olek LED-näidik Soundbaril Ootel Väljas Kuulamine Põleb tsüaansiniselt Mõtlemine Vilgub 1 kord tsüaansiniselt Rääkimine Taimeri märguanded ja meeldetuletused Vilgub 2 korda tsüaansiniselt Vilgub 2 korda siniselt Teavitus Vilgub 2 korda kollaselt Alexa teenus pole saadaval Vilgub 3 korda punaselt Võrk lahutatud Vilgub 3 korda punaselt Mikrofon väljas Põleb punaseltEST - 32 Tap Soundi kasutamine Puudutage mobiilseadmega Soundbari, et esitada mobiilseadmest heli Soundbari kaudu.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.

• See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon. Mobiilseade Rakendus SmartThings Soundbari ülaosa

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.

• Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Funktsiooni Tap Sound lubamine“.

2. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sõnumiaknas „Alusta kohe“.

Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.

3. Esitage mobiilseadmest heli Soundbari kaudu.

• See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.

• Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.

• Soovitatav on katta mobiilseade ümbrisega. Puudutage õrnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.

• Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla. Funktsiooni Tap Sound lubamine Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

3. Lülitage „Tap View, Tap Sound“ sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari

• Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta.

• Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.EST - 33

09 ÜHENDAMINE APPLE AIRPLAY 2-GA

• See funktsioon ei pruugi olla mõnedes riikides saadaval. Ühendamine ja kasutamine Apple’i tootega

• AirPlay 2 abil saate juhtida oma kodu helisüsteemi iPhone'i, iPadi, HomePodi või Apple TV kaudu.

• Samsung Soundbar toetab AirPlay 2-te ja vajab opsüsteemi iOS 11.4 või uuemat versiooni. MÄRKUS

• Veenduge, et Soundbar on ühendatud Wi-Fi-võrku. (Vt „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“)EST - 34 10 SEINAKINNITUSE PAIGALDAMINE Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.

• Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.

• Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.

• Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.

• Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada. – Läbimõõt: M5 – Pikkus: soovitatavalt vähemalt 35 mm.

• Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.

• Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja toiteallikast lahti ühendatud. Vastasel juhul võib see põhjustada elektrilöögi. Seinakinnituse komponendid Seinakinnitusjuhik x 2 (M4 x L10) x 2 Hoidikkruvi Kruvi x 2 Seinakinnituskronstein

2. Joondage Seinakinnitusjuhiku keskjoon

teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

• Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta. Keskjoon

3. Kasutage pliiatsit, et märgistada augud ja

eemaldage Seinakinnitusjuhik.

4. Kasutades sobiva suurusega puuri, puurige

kummagi märgistuse kohale seina sisse auk.

• Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

5. Lükake kruvi (pole kaasas) läbi iga

Hoidikkruvi ja seejärel keerake kõik kruvid kindlalt tugikruvi aukudesse.

6. Paigaldage 2 Seinakinnituskronstein õiges

suunas Soundbari põhjale, kasutades 2 Kruvi.

• Kokkupanekul veenduge, et Seinakinnituskronstein riputusosad jääksid Soundbari taha. Soundbari tagakülg Soundbari parempoolne otsEST - 36

7. Paigaldage Soundbar koos selle külge

näidatud, nii et Seinakinnituskronstein toetuksid Hoidikkruvi.

• Sisestage Hoidikkruvi Seinakinnituskronstein laia (alumisse) ossa ja seejärel libistage Seinakinnituskronstein allapoole, nii et Seinakinnituskronstein toetuksid kindlalt Hoidikkruvi. 11 SOUNDBARI PAIGALDAMINE TELERI ETTE 3 cm või rohkem Mikrofon Joondage Soundbari keskkoht paigaldades teleri keskkohaga, nagu on näidatud joonisel. Paigutage Soundbar telerist vähemalt 3 cm kaugusele, et hääletuvastuse kasutamisel ei tekiks häireid. MÄRKUSED

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.

• Kui seadme ja teleri vahel pole piisavalt ruumi, võib see põhjustada hääletuvastuse ja akustilisi probleeme.EST - 37 12 TARKVARA- VÄRSKENDUS Automaatne värskendus Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui Soundbar on välja lülitatud.

• Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud. Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage Soundbar sisse ja seejärel ühendage see uuesti Internetiga. USB kaudu värskendamine

HDMI (ARC)DIGITAL AUDIO IN (OPTICAL)ID SET NETWORK SERVICE DC 19V Soundbari põhi Mikro-USB ja USB vaheline adapterikaabel (pole kaasas) Samsung võib pakkuda tulevikus Soundbari süsteemile püsivaravärskendusi. Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga SERVICE USB-seadme, mis sisaldab püsivaravärskendust.

1. Avage veebisait (www.samsung.com) ja

otsige klienditoe menüüst mudeli nime.

• Lisateavet värskenduse kohta vaadake täiendusjuhendist.

2. Laadige alla täiendusfail (USB-le).

3. Pakkige fail lahti, luues sama nimega kausta.

4. Salvestage loodud kaust USB-seadmesse ja

seejärel ühendage USB-seade Soundbariga.

5. Lülitage Soundbar sisse. Seejärel

värskendatakse toodet 3 minuti jooksul. LED-näidik Valge liigub vasakult paremale ja paremalt vasakule

• Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB-seadet.

• Kui kollane LED-tuli põleb pärast tarkvaravärskenduse lõpulejõudmist, tähendab see seda, et lisaks on pooleli mõni muu värskendamine. Sel juhul lülitage toide välja või eemaldage USB- seade.

• Kui värskendamist ei toimu, ühendage Soundbari toitejuhe uuesti.

• Kui uusim versioon on installitud, siis värskendamist ei toimu.

• Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada.EST - 38 Lähtestamine 5 Sec Kui Soundbar on sisse lülitatud, hoidke selle korpusel nuppe (Helitugevus) samal ajal vähemalt 5sekundit vajutatuna. LED-ekraan muutub allpool näidatud viisil ja seejärel Soundbar lähtestatakse. LED-näidik Vilgub 3 kord tsüaansiniselt Vilgub punaselt → väljas Valge liigub vasakult paremale ja paremalt vasakule ETTEVAATUST!

• Kõik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav.EST - 39 13 TÕRKEOTSING Enne abi otsimist kontrollige järgmist. Soundbar ei lülitu sisse. ; Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud. Soundbar töötab korrapäratult. ; Eemaldage toitejuhe ja ühendage see uuesti. ; Eemaldage toitejuhe välisseadme küljest ja proovige uuesti. ; Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 11.) Kaugjuhtimispult ei tööta. ; Suunake kaugjuhtimispult otse Soundbarile. ; Vahetage patareid. Soundbar ei väljasta heli. ; Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust. ; Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust. ; Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht ( ) → Seaded ( ) → Heli → Heliväljund → valige Soundbar) ; Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti. ; Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse. ; Lähtestage toode ja proovige uuesti. (Vt lk 38.) Teler ei ole ühendatud HDMI (ARC) kaudu. ; Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga ARC. (Vt lk17) ; Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) tõttu võimalik olla. Looge ühendus otse Soundbariga. ; HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht ( ) → Seaded ( ) → Üldine → Välisseadme haldur → Anynet+ (HDMI-CEC) PÕLEB) Heli puudub, kui loote teleriga ühenduse režiimis HDMI (ARC). ; Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCM-ile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht ( ) → Seaded ( ) → Heli → Täpsemad seaded → Digitaalväljundheli vorming)EST - 40 Soundbar ei loo ühendust Bluetoothi kaudu. ; Uue seadme ühendamiseks lülitage Bluetoothi kaudu sidumise režiimi. (Vajutage kaugjuhtimispuldil nuppu PAIR või hoidke nuppu (Mikrofon sisse/välja) korpusel vähemalt 5 sekundit vajutatuna.) ; Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate. ; Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist. (Samsungi teler: Avaleht ( ) → Seaded ( ) → Heli → Heliväljund → Bluetooth Kõlarite loend) ; Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord. ; Lähtestage toode ja proovige uuesti. (Vt lk 38.) Bluetoothi kaudu ühendamisel heli kaob. ; Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid. ; Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, võib heli katkeda. Liigutage seade Soundbarile lähemale. ; Kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele, võib heli katkeda. Kontrollige paigalduskeskkonda ja kasutustingimusi. Wi-Fi-ga ei saa ühendust luua. ; Kontrollige, kas juhtmevaba ruuter on sisse lülitatud. ; Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord. ; Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soudbari ja ruuteri vahele. ; Uue juhtmevaba ruuteri korral peate kõlari võrguseaded uuesti kongureerima. Soundbar ei lülitu koos teleriga automaatselt sisse. ; Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Kõigepealt lülitage välja teler.EST - 41 14 LITSENTS Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.

• Rakenduda võivad administratiivtasud, kui (a) kutsute välja tehniku ja tootel ei ole defekti (kasutusjuhendit pole loetud), (b) viite seadme hoolduskeskusse ja tootel ei ole defekti (kasutusjuhendit pole loetud).

• Administratiivtasu antakse teile teada enne tehniku visiiti.EST - 43

17 TEHNILISED ANDMED JA TEAVE

Tehnilised andmed Mudeli nimi HW-S60A / S61A Mass 3,0 kg Mõõtmed (L × K × S) 764,0 x 68,0 x 125,0 mm Töötemperatuuri vahemik +5°C kuni +35°C Õhuniiskuse vahemik 10 % ~ 75 % VÕIMENDI Nimiväljundvõimsus (30W x 2) + (30W x 2) + (30W x 2) + 20W Toetatud esitamisvormingud LPCM 2ch, Dolby Audio™ (toetab Dolby® Digital), DTS

JUHTMEVABA SEADME VÄLJUNDVÕIMSUS

Wi-Fi maksimaalne saatja võimsus 100 mW 2,4 GHz – 2,4835 GHz korral, 200 mW 5,15 GHz – 5,25 GHz korral, 100 mW 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz korral

JUHTMEVABA SEADME VÄLJUNDVÕIMSUS

BT maksimaalne saatja võimsus 100 mW 2,4 GHz – 2,4835 GHz korral MÄRKUSED

• Samsung Electronics Co., Ltd jätab endale õiguse tehnilisi andmeid ette teatamata muuta.

• Mass ja mõõtmed on ligikaudsed. Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja. Üldine elektritarve puhkerežiimil (W) 5,2W Wi-Fi Pordi inaktiveerimise meetod Vajutage Soundbari põhjapaneelil 30 sekundit nuppu ID SET, et Wi-Fi sisse/välja lülitada. Bluetooth Pordi inaktiveerimise meetod Vajutage Soundbari põhjapaneelil 30 sekundit nuppu NETWORK, et Bluetooth sisse/välja lülitada.EST - 44 Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste õigusaktide nõuetele. Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt: http://www.samsung.com, avage jaotis Tootetugi ja sisestage mudeli nimi. Antud seadet võib kasutada kõigis EL-i riikides ja Ühendkuningriigis. Selle seadme 5 GHz WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult sisetingimustes. [Selle toote patareide õige lõppkäitlemine] (Kehtib eraldi jäätmekogumissüsteemidega riikides) Selline märgistus patareil, kasutusjuhendil või pakendil viitab sellele, et selles tootes sisalduvaid patareisid ei tohi tööea lõpus kasutusest kõrvaldada koos muude olmejäätmetega. Patareil olev keemiliste sümbolite Hg, Cd või Pb märgistus näitab, et patarei elavhõbeda-, kaadmiumi- või pliisisaldus on üle EÜ direktiivis 2006/66 nimetatud etalontaseme.Kui patareisid ei visata nõuetekohaselt ära, võivad need ained kahjustada inimeste tervist või keskkonda. Loodusvarade kaitsmiseks ja materjalide taaskasutamise soodustamiseks eraldage patareid muudest jäätmetest ning lõppkäidelge need kohaliku tasuta patareitagastussüsteemi kaudu. Selle toote õige lõppkäitlemine (Elektri- ja elektrooniliste seadmete jäätmed) (Kehtib eraldi jäätmekogumissüsteemidega riikides) Selline märgistus tootel, tarvikutel või kirjanduses viitab sellele, et toodet ja selle elektroonilisi tarvikuid (nt laadijat, peakomplekti, USB-kaablit) ei tohi tööea lõpus kasutusest kõrvaldada koos teiste olmejäätmetega. Selleks et vältida jäätmekäitluse käigus keskkonna või inimeste tervise kahjustamist, eraldage need seadmed muud tüüpi jäätmetest ja suunake need vastutustundlikult ringlusse, et edendada materjalivarude jätkusuutlikku taaskasutust. Kodukasutajad peavad võtma ühendust kas edasimüüjaga, kellelt nad toote ostsid, või kohaliku omavalitsusega, et saada lisateavet selle kohta, kuhu ja kuidas on võimalik viia seadmed keskkonnahoidlikuks taaskasutuseks. Ärikasutajad peavad võtma ühendust tarnijaga ja kontrollima ostulepingu tingimusi. Seda toodet ja selle elektroonilisi tarvikuid ei tohi panna muude äritegevuses tekkivate jäätmete hulka. Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, vt järgmiselt aadressilt: www.samsung.com/ee/aboutsamsung/sustainability/environment/our-commitment/data/
