BEDIENUNGSANLEITUNG HWS61A SAMSUNG

• OM EEN ELEKTRISCHE SCHOK TE

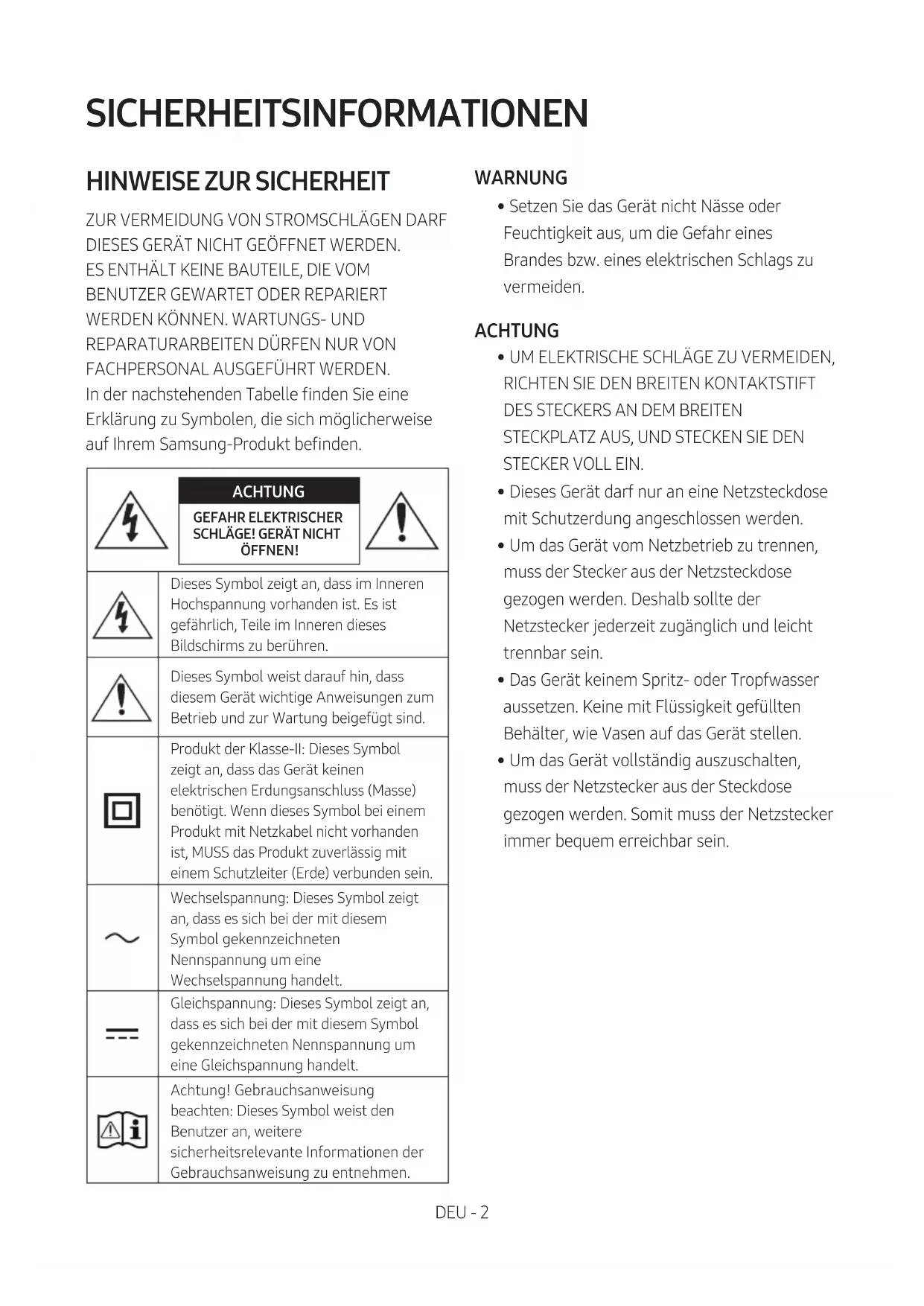

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF

WERDEN KÖNNEN. WARTUNGS- UND

REPARATURARBEITEN DÜRFEN NUR VON

FACHPERSONAL AUSGEFÜHRT WERDEN. In der nachstehenden Tabelle nden Sie eine Erklärung zu Symbolen, die sich möglicherweise auf Ihrem Samsung-Produkt benden. ACHTUNG GEFAHR ELEKTRISCHER SCHLÄGE! GERÄT NICHT ÖFFNEN!Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Bildschirms zu berühren.Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zum Betrieb und zur Wartung beigefügt sind.Produkt der Klasse-II: Dieses Symbol zeigt an, dass das Gerät keinen elektrischen Erdungsanschluss (Masse) benötigt. Wenn dieses Symbol bei einem Produkt mit Netzkabel nicht vorhanden ist, MUSS das Produkt zuverlässig mit einem Schutzleiter (Erde) verbunden sein.Wechselspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Wechselspannung handelt.Gleichspannung: Dieses Symbol zeigt an, dass es sich bei der mit diesem Symbol gekennzeichneten Nennspannung um eine Gleichspannung handelt.Achtung! Gebrauchsanweisung beachten: Dieses Symbol weist den Benutzer an, weitere sicherheitsrelevante Informationen der Gebrauchsanweisung zu entnehmen. WARNUNG

• Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden. ACHTUNG

• UM ELEKTRISCHE SCHLÄGE ZU VERMEIDEN,

RICHTEN SIE DEN BREITEN KONTAKTSTIFT

DES STECKERS AN DEM BREITEN

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.

• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.

• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.DEU - 3 HINWEISE

1. Stellen Sie sicher, dass die Stromversorgung

in Ihrem Haushalt den auf dem Etikett auf der Unterseite des Geräts angegebenen Anforderungen entspricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz 7~10 cm zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

2. Ziehen Sie bei Gewittern das Stromkabel aus

der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

3. Halten Sie das Gerät von direkter

Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

4. Schützen Sie das Produkt vor Feuchtigkeit

(z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung. Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich. Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kaltenTemperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

5. Die in diesem Produkt verwendeten

Batterien enthalten umweltschädliche Chemikalien. Entsorgen Sie die Batterien nicht im Hausmüll. Entsorgen Sie Batterien niemals in einem Feuer. Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht. ACHTUNG : Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein.DEU - 4 Reinigung des Gewebes Entfernen Sie jeden Schmutz oder Fleck auf der Produktoberäche sofort. Das Entfernen und Reinigen kann bei einigen Substanzen oder bei längerer Einwirkzeit weniger effektiv sein. ACHTUNG

• Verwenden Sie einen Staubsauger oder eine Klebefusselrolle, um Staub, Handabdrücke und Ähnliches zu entfernen. – Einige Reinigungsbürsten können je nach den darin enthaltenen Materialien das Produkt beschädigen. – Handtücher und Reinigungstücher können Fusseln oder Schmutz auf dem Produkt hinterlassen.

• Kratzen Sie den Schmutz nicht mit Nägeln oder sonstigen Werkzeugen ab. Das Gewebe könnte dadurch beschädigt werden.

• Um Öl- oder Flüssigkeitsecken zu entfernen, verwenden Sie ein sauberes, weißes, mit Wasser angefeuchtetes Tuch. Bleibt der Fleck bestehen, wischen Sie ihn mit einer Mischung aus Wasser und neutralem Reinigungsmittel (wie z. B. Geschirrspülseife) und einem Tuch ab. – Ein nicht neutrales Wasch- oder Reinigungsmittel kann zu Verfärbungen oder Gewebeschäden führen. – Verwenden Sie nach der Reinigung ein trockenes Tuch oder einen Föhn, um den Bereich zu trocknen. – Wenden Sie keine übermäßige Gewalt an, um Verfärbungen oder Beschädigungen des Gewebes zu vermeiden.DEU - 5 INHALT 01 Überprüfen der Komponenten 7 Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) ------------------------- 7 02 Produktübersicht 8 Oberes Bedienfeld der Soundbar ------------------------- 8 Unteres Bedienfeld der Soundbar ------------------------- 10 03 Verwendung der Fernbedienung 11 So verwenden Sie die Fernbedienung

Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion)

Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung ------------------------- 15 04 Verbinden der Soundbar 16 Stromanschluss

Anschließen von SWA-9100S (separat erhältlich), SWA-W500 (separat erhältlich) an Ihrer Soundbar

05 Verwendung einer Kabelverbindung mit dem Fernseher 17 Methode 1. Verbindung mit HDMI

Methode 2. Verbindung mit einem optischen Kabel

06 Verwendung einer drahtlosen Verbindung mit dem Fernseher 20 Methode 1. Verbindung per Bluetooth

07 Verbinden eines externen Geräts 23 Verbindung mit einem optischen Kabel

23DEU - 6 08 Verbinden eines Mobilgeräts 24 Methode 1. Verbindung per Bluetooth

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)

Erste Schritte mit Amazon Alexa (integrierte Alexa)

Erste Schritte mit Alexa bei Amazon-Produkts (Funktioniert mit Alexa)

Verwendung von Tap Sound

Herstellen einer Verbindung mit Apple AirPlay 2

10 Installieren der Wandhalterung 34 Vorsichtsmaßnahmen bei der Installation

Komponenten der Wandhalterung

11 Installieren der Soundbar vor dem fernseher 36 12 Software-Update 37 Automatisches Update

13 Fehlerbehebung 39 14 License 41 15 Bekanntmachung zu Open Source Lizenzen 41 16 Wichtige Hinweise zum Kundendienst 42 17 Spezikationen und Leitfaden 43 Technische daten

VOL WOOFER SOUNDBAR SOUND MODE PAIR Soundbar-Hauptgerät Soundbar-Fernbedienung / Batterien HDMI-Kabel Netzadapter (Soundbar) Stromkabel (Soundbar) Wandhalterungsführung x 2 x 2 (M4 x L10) x 2 Aufhängungsschraube Wandhalterung Schraube

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

• Um zusätzliche Komponenten oder optionale Kabel zu erwerben, wenden Sie sich an ein Servicezentrum oder den Kundendienst von Samsung.

• Weitere Informationen über die Wandhalterung nden Sie auf Seite 34.

• Design, Spezikationen und App-Bildschirm können sich ohne vorherige Ankündigung ändern.

• Das Aussehen des Zubehörs kann leicht von den obigen Abbildungen abweichen. Einlegen der Batterien vor der Verwendung der Fernbedienung (AA-Batterien X 2) Schieben Sie die rückseitige Abdeckung in Pfeilrichtung, bis sie vollständig entfernt ist. Legen Sie 2 AA-Batterien (1,5V) so ausgerichtet ein, dass ihre Polarität richtig ist. Schieben Sie die rückseitige Abdeckung wieder vollständig zurück.DEU - 8 02 PRODUKTÜBERSICHT Oberes Bedienfeld der Soundbar Bedienfeld auf der Oberseite Positionieren Sie das Produkt so, dass sich das SAMSUNG Logo auf der Oberseite bendet.

LED- AnzeigeDie LED-Anzeige blinkt, leuchtet oder wechselt die Farbe, je nach dem aktuellem Modus oder Status der Soundbar. Die Farbe der LED-Anzeige und die Anzahl der Leuchten zeigen den aktiven Modus wie unten beschrieben an.

• Die mehrfarbige LED wechselt je nach Modus oder Status zu Weiß, Zyan, Grün, Rot und Blau. Multi-Funktion-Taste
• Drücken Sie im Standby-Modus die (Multi-Funktion)-Taste, um die Soundbar einzuschalten.
• Drücken Sie die Taste (Multi-Funktion), um den Modus zu wechseln. Jedes Mal, wenn Sie den Modus ändern, leuchtet die LED weiß auf und erlischt dann. LED- AnzeigeWeiß Ein -> Aus Weiß Ein -> Aus Weiß Ein -> Aus„Digital-Audio- Eingang“ oder „TV ARC“ „Wi-Fi“ „Bluetooth“

Lautstärkeregler Drücken Sie die (Lautstärke)-Taste, um die Lautstärke einzustellen.DEU - 9

Mikrofon Ein/ Aus- Taste Drücken Sie die (Mikrofon Ein/Aus)-Taste, um das Mikrofon ein-/auszuschalten. LED-Anzeige Rot ein „Mikro aus“ „Mikro ein“

• Wenn Sie das Netzkabel einstecken, beginnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu funktionieren.

• Wenn Sie dieses Gerät einschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevor es einen Ton wiedergibt.

• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar hören, gehen Sie zum Menü Einstellung für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher.

• Sie können Audio-Feedback mit der SmartThings-App ein- und ausschalten. Informationen zur Verwendung der SmartThings-App nden Sie unter „Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)“.DEU - 10 Unteres Bedienfeld der Soundbar

ID SET Drücken Sie hier, um die Soundbar drahtlos mit den Surround-Lautsprechern und einem Subwoofer zu verbinden. (Der Surroundlautsprecher und der Subwoofer sind separat erhältlich.)

NETWORK Drücken Sie hier, um über die SmartThings-App eine Verbindung zu einem drahtlosen Netzwerk (Wi-Fi) herzustellen.

SERVICE Schließen Sie ein USB-Speichergerät an, um die Software des Produkts zu aktualisieren.

DC 19V (Stromversorgungseingang) Verbinden Sie den Netzadapter. (Siehe Seite 16)

DIGITAL AUDIO IN (OPTICAL) Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes. (Siehe Seite 23)

HDMI (ARC) Verbindung mit dem HDMI (ARC) -Anschluss eines Fernsehers. (Siehe Seite 17)

• Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzteils von einer Steckdose trennen. Ziehen Sie nicht am Kabel.

• Schließen Sie dieses Gerät oder andere Geräteteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.DEU - 11

03 VERWENDUNG DER FERNBEDIENUNG

So verwenden Sie die Fernbedienung VOL WOOFERSOUNDBARSOUND MODE PAIR

Strom Schaltet die Soundbar ein und aus. LED- Anzeige Zyan blinkt 1x Ein Aus Rot blinkt 3x

• Auto Power Down-Funktion In folgenden Situationen wird das Gerät automatisch ausgeschaltet: – Im Modus „Digital-Audio-Eingang“ oder „TV ARC“

„Wi-Fi“ / „Bluetooth“, wenn es 18 Minuten lang kein Audiosignal gibt.

(Quelle) Drücken Sie hier, um eine quelle, die mit der Soundbar verbunden ist, auszuwählen.

• Audio-Feedback Ein/Aus Sie können Audio-Feedback ein- oder ausschalten. Halten Sie die Taste (Quelle) auf der Fernbedienung mindestens 5 Sekunden lang gedrückt, wenn die Soundbar ausgeschaltet ist (Standby-Modus). LED- Anzeige Zyan blinkt 1x Ein Aus Rot blinkt 1x

(Stummschaltung) Drücken Sie die Taste (Stummschaltung), um den Strom stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten. LED- Anzeige Blinkt X wiederholtDEU - 12

SOUND MODE Sie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. LED- Anzeige Weiß blinkt 1x „Standard“ „Musik“ „Adaptiver Ton“

• Standard Gibt den Originalton aus.

• Musik Bietet einen natürlicheren und raumfüllenderen Ton für Musikinhalte.

• Adaptiver Ton Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung.

Bluetooth PAIR Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Wenn Sie die Taste drücken, ändert sich die LED-Anzeige wie unten dargestellt.

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot

• Grün → Blau. LED- Anzeige Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x „Bereit zur Verbindung über Bluetooth.“

p (Wiedergabe / Pause) Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.

Oben/Unten/Links/Rechts Drücken Sie Oben/Unten/Links/Rechts auf der Taste, um Funktionen auszuwählen oder einzustellen.

• Musiktitel überspringen Drücken Sie die Taste Rechts, um die nächste Musikdatei auszuwählen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwählen.DEU - 13

(Soundsteuerung) Sie können durch Drücken der Taste den gewünschten Audiomodus auswählen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß. LED- Anzeige Weiß blinkt 1x „Höhen“ „Bass“ „Synchronisieren“ „Mittelstufe“ „Seitliche Stufe“ – Um die Lautstärke der Höhen oder des Basses zu regeln, wählen Sie in den Sound-Einstellungen „Höhen“ oder „Bass“. Passen Sie dann die Lautstärke mithilfe der Tasten Oben/Unten zwischen +6~+6 an. – Drücken Sie die Taste (Soundsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jedes Frequenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind durch Verwendung der Tasten Links/Rechts wählbar und können mit den Tasten Oben/ Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf „Standard“ eingestellt ist.) – Um die Lautstärke der einzelnen Lautsprecher zu steuern, wählen Sie „Mittelstufe“ oder „Seitliche Stufe“ in den in Sound-Einstellungen und passen Sie dann die Lautstärke mit Hilfe der Tasten Oben/ Unten zwischen +6~+6 an. – Wenn das Video auf dem Fernseher und der Ton von der Soundbar nicht synchron sind, wählen Sie „Synchronisieren“ in der Klangsteuerung aus und stellen Sie dann mit den Oben/Unten-Tasten die Tonverzögerung auf 0~300 Millisekunden ein. – „Synchronisieren“ wird nur bei einigen Funktionen unterstützt. – Falls Surround-Lautsprecher angeschlossen sind, wählen Sie „Hintere Stufe“ aus und verwenden Sie dann die Tasten Oben/Unten, um die Lautstärke in einem Bereich von -6 bis +6 einzustellen.

Drücken Sie die Taste nach oben oder unten, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.

LAUTSTÄRKE Drücken Sie die Taste nach oben oder unten, um die Lautstärke einzustellen. LED- Anzeige Weiß bewegt sich 1x nach rechts Lautstärke höher Weiß bewegt sich 1x nach links Lautstärke niedrigerDEU - 14 Verwenden der verborgenen Tasten (Tasten mit mehr als einer funktion) Verborgene Taste Referenzseite Fernbedienungstaste Funktion WOOFER (Oben) TV-Fernbedienung Ein/Aus (Standby) Seite 15 Oben ID SET (Soundsteuerung) 7 Band EQ Seite 13 (Quelle) Audio-Feedback Ein/Aus (Standby) Seite 11 Ausgabe-spezikationen für die unterschiedlichen sound-effekt-modi Effekt Eingang Ausgang Nur mit Subwoofer Mit Subwoofer und drahtlosem Rücklautsprecherkit Standard

• Das drahtlose Rücklautsprecherkit und der Subwoofer von Samsung sind separat erhältlich. Zum Kauf eines Kits oder des Subwoofers kontaktieren Sie bitten den Verkäufer, bei dem Sie die Soundbar erworben haben.DEU - 15 Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• Diese Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth- Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.

• Stellen Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterstützt: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Schalten Sie die Soundbar aus.

2. Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten, ändert sich der Modus in der folgenden Reihenfolge: „Off-TV Remote“ (Standardmodus), „Samsung-TV Remote“, „All-TV Remote”. Der Status der LED-Anzeige ändert sich, wie nachfolgend gezeigt, bei jedem Wechseln des Modus. Fernbedienungstaste LED-Anzeige Status SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „Off-TV Remote“ (Standardmodus) Rot blinkt 1x Die TV-Fernbedienung deaktivieren. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „Samsung-TV Remote“ Zyan blinkt 1x Die IR-Fernbedienung eines Samsung-TVs aktivieren. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec „All-TV Remote“ Blau blinkt 1x Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.DEU - 16

04 VERBINDEN DER SOUNDBAR

Stromanschluss Verwenden Sie die Stromkomponenten, um die Soundbar in der folgenden Reihenfolge an das Stromnetz anzuschließen:

• Weitere Informationen zur benötigten Stromversorgung und zum Stromverbrauch nden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)

1. Schließen Sie das Netzkabel zuerst an den AC/DC-Adapter an.

Schließen Sie den AC/DC-Adapter (mit dem Netzkabel) an die Soundbar an.

2. Schließen Sie das Stromkabel an eine Steckdose an.

DC 19V Unterer Teil des Soundbar-Hauptgeräts HINWEISE

• Wenn Sie das Stromkabel beim Einschalten des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.

• Achten Sie darauf, dass der Netzadapter ach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hängender Position mit dem Netzkabeleingang nach oben platzieren, könnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen. Anschließen von SWA-9100S (separat erhältlich), SWA-W500 (separat erhältlich) an Ihrer Soundbar Erweitern Sie das System um echten drahtlosen Surround-Sound, indem Sie das drahtlose Rücklautsprecherkit (SWA-9100S, separat erhältlich) und der drahtlose Subwoofer (SWA-W500, separat erhältlich) von Samsung an Ihre Soundbar anschließen. Detaillierte Informationen zu Verbindungen nden Sie im Handbuch zum drahtlose Rücklautsprecherkit und dem drahtlosen Subwoofer von Samsung.DEU - 17

VERWENDUNG EINER KABELVERBINDUNG

Methode 1. Verbindung mit HDMI ACHTUNG

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschließen, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschließen. Andernfalls wird der Ton des Fernsehers möglicherweise nicht ausgegeben.

• Es wird ein High-Speed HDMI Cable with Ethernet empfohlen. Anschließen des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt HDMI IN (ARC)

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Mit dem HDMI IN (ARC)-Anschluss Ihres Fernsehgeräts verbinden.HDMI-KabelUnterseite der SoundbarVerbinden mit dem HDMI (ARC)-Anschluss am Soundbar-Hauptgerät.Oberseite der Soundbar LED- AnzeigeWeiß Ein -> Aus„Digital-Audio-Eingang“

1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie

in der Abbildung gezeigt an.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.DEU - 18

• Wenn der Ton des Fernsehers nicht zu hören ist, drücken Sie die (Multi-Funktion)-Taste auf der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um den „Digital-Audio-Eingang“-Modus auszuwählen.

• Wird kein Ton ausgegeben, prüfen Sie die HDMI-Kabelverbindung erneut.

• Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern. HINWEISE

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstützt, über ein HDMI- Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschließen.

• Wir empfehlen Ihnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI- Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.

• Diese Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.

• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Format des digitalen Audioausgangs“ an Ihrem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menü des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.)DEU - 19 Methode 2. Verbindung mit einem optischen Kabel Checkliste vor dem Verbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.

• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen. LED- Anzeige Weiß Ein -> Aus „Digital-Audio- Eingang“ OPTICAL OUT

(OPTICAL) Unterseite der Soundbar Optisches Kabel (nicht mitgeliefert) Oberseite der Soundbar

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN

(OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.

2. Schalten Sie die Soundbar und den Fernseher ein.

3. Drücken Sie die Taste (Multi-Funktion) an der Oberseite der Soundbar oder die Taste

(Quelle) auf der Fernbedienung und wählen Sie dann den Modus „Digital-Audio-Eingang“. Dann wird der Hinweis „Digital-Audio-Eingang“ ausgegeben.

4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.DEU - 20

06 VERWENDUNG EINER DRAHTLOSEN

VERBINDUNG MIT DEM FERNSEHER

Methode 1. Verbindung per Bluetooth Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.

• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden. Prüfen Sie die Spezikation Ihres Fernsehgeräts. Die erste Verbindung

Bluetooth-Kopplungstaste LED-Anzeige SOUND MODE PAIR ODER Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x Im „Bluetooth“-Modus 5 Sec

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau. „Bereit zur Verbindung über Bluetooth.“

2. Bluetooth-Modus am Samsung-TV auswählen.

(z.B. Home ( ) Einstellung ( ) Ton Tonausgabe Bluetooth-Lautsprecherliste [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Bluetooth))

3. Wählen Sie „[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A“ aus der Liste auf dem

Fernsehbildschirm aus. Eine verfügbare Soundbar wird mit „Muss gekoppelt werden“ oder „Gekoppelt“ auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wählen Sie die Meldung aus und stellen Sie dann eine Verbindung her.

4. Sie können jetzt den Ton des Samsung-TV über die Soundbar hören.

• Wenn es ein Verbindungsprotokoll zwischen der Soundbar und dem Samsung-Fernseher gibt, wird die Soundbar automatisch verbunden, indem ihr Modus zu „Bluetooth“ gewechselt wird.DEU - 21 Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern am Samsung-TV eine vorhandene Soundbar (z.B. [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) haben, löschen Sie diese.

• Wiederholen Sie dann die Schritte 1 bis 3. Trennen der Soundbar vom Samsung-TV Drücken Sie die (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

• Das Trennen dauert einige Zeit, denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV unterschiedlich sein.) Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: – Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. – Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.DEU - 22 Methode 2. Verbinden per Wi-Fi Checkliste vor dem Verbinden

• Die Wi-Fi-Verbindung ist nur bei einem Samsung TV verfügbar.

• Prüfen Sie, ob der drahtlose Router (Wi-Fi) eingeschaltet ist und ob der Fernseher mit dem Router verbunden ist.

• Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.

• Falls Ihr Drahtlosrouter (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine Wi-F-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie Ihren Internetdienstleister für Details.

• Da die Menüs je nach Herstellungsjahr unterschiedlich ausfallen können, schlagen Sie im Benutzerhandbuch des Fernsehers nach.

• Wenn Sie das TV über Wi-Fi mit der Soundbar verbinden möchten, stellen Sie zunächst eine Verbindung zwischen Soundbar und drahtlosem Router her. Auf Seite 27 nden Sie Details zum Herstellen einer Wi-Fi-Verbindung.

1. Weitere Informationen zur WLAN-Verbindung mit der Soundbar nden Sie auf Seite 27,

„Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)“.

2. Ändern Sie die Eingangsquelle des Fernsehers im Audio-Menü auf die Soundbar.

• Samsung-Fernsehermodelle, die 2017 oder später veröffentlicht wurden Home ( ) Einstellung ( ) Ton Tonausgabe [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)DEU - 23

07 VERBINDEN EINES EXTERNEN GERÄTS

Verbindung mit einem optischen Kabel LED- Anzeige Weiß Ein -> Aus „Digital-Audio- Eingang“

(OPTICAL) Unterseite der Soundbar Optisches Kabel (nicht mitgeliefert) Oberseite der Soundbar BD / DVD-Player / Settop- Box / Spielekonsole

1. Schalten Sie das externe Gerät und die Soundbar aus und verbinden Sie den Anschluss DIGITAL

AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am externen Gerät mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.

2. Schalten Sie die Soundbar und das externe Gerät ein.

3. Drücken Sie die Taste (Multi-Funktion) an der Oberseite der Soundbar oder die Taste

(Quelle) auf der Fernbedienung und wählen Sie dann den Modus „Digital-Audio-Eingang“. Dann wird der Hinweis „Digital-Audio-Eingang“ ausgegeben.

4. Der Ton des externen Geräts wird über die Soundbar ausgegeben.DEU - 24

08 VERBINDEN EINES MOBILGERÄTS

Methode 1. Verbindung per Bluetooth Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung hören.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein. Die erste Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m bendet.

Bluetooth-Kopplungstaste LED-Anzeige SOUND MODE PAIR ODER Rot → Grün → Blaues Blinken Kopplung Die Verbindung ist abgeschlossen Zyan blinkt 3x Im „Bluetooth“-Modus 5 Sec

• Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau. „Bereit zur Verbindung über Bluetooth.“

2. Wählen Sie an Ihrem Gerät in der angezeigten Geräteliste „[AV] Samsung Soundbar S60A /

[AV] Samsung Soundbar S61A“.

3. Spielen Sie Musikdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der Liste mit Lautsprechern auf dem Mobilgerät eine vorhandene Soundbar (z.B. [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) haben, löschen Sie diese.

• Wiederholen Sie die Schritte 1 und 2. MobilgerätDEU - 25 Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth- Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.

• Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.

• Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglicherweise nicht korrekt aus: – Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist. – Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind. – Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.

• Die Soundbar unterstützt SBC-Daten (44,1kHz, 48kHz).

• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützt.

• Sie können die Soundbar nicht mit einem Bluetooth-Gerät verbinden, das nur die HF-Funktion (Freisprechen) unterstützt.

• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beide so nahe wie möglich beieinander.

• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind, desto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite benden.

• Die Bluetooth-Verbindung funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen: – Wenn der Körper in Kontakt mit dem Signal-Sender/Empfänger am Bluetooth-Gerät oder an der Soundbar ist – In Ecken oder wenn sich in der Nähe ein Hindernis wie eine Wand oder eine Trennwand bendet, an dem elektrische Änderungen auftreten können. – Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte. – Hindernisse wie Türen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich benden.

• Beachten Sie, dass Ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.DEU - 26 Das Bluetooth-Gerät von der Soundbar trennen Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzu nden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.

• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“. Trennen der Soundbar vom Bluetooth-Gerät Drücken Sie die (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um einen anderen Modus als „Bluetooth“ auszuwählen.

• Das Trennen dauert einige Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterschiedlich sein)

• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot“.DEU - 27 Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk) Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (Wi-Fi) ist die SmartThings-App erforderlich. Die erste Verbindung

1. Installieren und starten Sie die SmartThings-App auf Ihrem Mobilgerät (Smartphone oder Tablet).

2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufügen.

• Die automatische Pop-up-Anzeige (der zweite Screenshot unten) wird auf einigen Geräten eventuell nicht angezeigt. Falls das Pop-up-Fenster nicht angezeigt wird, drücken Sie auf “ ” auf dem Home Screen. Die Soundbar wird zu der App hinzugefügt. App ausführen Gerät hinzufügen Automatische Pop-up-Meldung SmartThings- AppDEU - 28 Erste Schritte mit Amazon Alexa (integrierte Alexa)

• Amazon Alexa ist ein von Amazon bereitgestellter Dienst.

• Diese Funktion wird, je nach Modell bzw. Region, möglicherweise nicht unterstützt.

• Diese Funktion unterstützt nur gewisse Sprachen und die unterstützen Funktionen können je nach geographischem Gebiet variieren.

• Informationen zu Produktspezikation oder Kompatibilität nden Sie auf der Samsung-Website (www. samsung.com). Mit Alexa können Sie Musik wiedergeben, Nachrichten hören, Wetterberichte erhalten und Haushaltsgeräte steuern. Zum Verwenden von Amazon Alexa wird ein Amazon-Konto benötigt, um über das Netzwerk eine Verbindung mit der Soundbar herzustellen.

1. Installieren Sie die SmartThings-App auf Ihrem Mobilgerät und starten Sie sie dann.

2. Rufen Sie das Alexa-Konto auf, indem Sie die Anweisungen in der App befolgen, und melden Sie

sich dann bei dem Dienst an. Oberseite der Soundbar 3 Sec „Alexa“ ODER

3. Rufen Sie Alexa auf oder drücken Sie die (Multi-Funktion)-Taste an der Soundbar 3Sekunden

lang, um den Alexa-Dienst zu nutzen.

• Drücken Sie die (Multi-Funktion)-Taste 3 Sekunden lang, um Alexa aufzurufen. Sprechen Sie bei gedrückter Taste, um die Spracherkennung zu aktivieren.

• Der Status der LED-Verbindungsanzeige ändert sich je nach Alexa-Status. Weitere Informationen nden Sie auf Seite 31.DEU - 29 Verwenden Sie Stimmbefehle zum Steuern der Soundbar Auslöser + Befehl Sachen zum Versuchen Beispiele dafür, was gesagt wird Lautstärkeregelung „Alexa, lauter.“ „Alexa, leiser.“ Anhören von Streaming-Inhalten von Amazon Music „Alexa, spiele Jazzmusik“ Wiedergabesteuerung „Alexa, spiele nächsten Song.“ „Alexa, stoppe die Musik.“ „Alexa, was ist dieses Lied?“ Wetterinformationen „Alexa, wie ist das Wetter?“ Timer-Zeitplanung „Alexa, stelle einen Timer für 10 Minuten.“DEU - 30 Erste Schritte mit Alexa bei Amazon-Produkts (Funktioniert mit Alexa)

• Diese Funktion wird, je nach Modell bzw. Region, möglicherweise nicht unterstützt.

• Diese Funktion unterstützt nur gewisse Sprachen und die unterstützen Funktionen können je nach geographischem Gebiet variieren.

• Informationen zu Produktspezikation oder Kompatibilität nden Sie auf der Samsung-Website (www. samsung.com).

• Dieser Dienst wird von Amazon bereitgestellt und kann jederzeit beendet werden. Samsung übernimmt keine Verantwortung für die Verfügbarkeit von Diensten.

• Der Amazon Alexa-Appbildschirm kann sich ohne vorherige Ankündigung ändern. Verbinden und Verwenden mit einem Amazon-Produkt (Amazon Echo) Verwenden Sie ein Amazon Echo-Produkt, um Ihre Soundbar zu steuern, und um die durch Amazon Echo zur Verfügung stehenden Musikdienste zu genießen. Zum Verwenden von Amazon Alexa wird ein Amazon-Konto benötigt, um über das Netzwerk eine Verbindung mit der Soundbar herzustellen.

1. Installieren Sie die SmartThings-App auf Ihrem Mobilgerät und starten Sie sie dann.

2. Rufen Sie das Alexa-Konto auf, indem Sie die Anweisungen in der App befolgen, und melden Sie

sich dann bei dem Dienst an. Verwenden Sie Stimmbefehle zum Steuern der Soundbar

• Die Amazon Echo-Dienste, die Sie mit Ihrer Soundbar verwenden können, beschränken sich auf Musik. Auf andere Dienste von Amazon Echo, wie beispielsweise die Nachrichten oder das Wetter, kann nur über Ihr Amazon Echo-Produkt zugegriffen werden. Auslöser + Befehl + Lautsprechername

• Zum Verwenden von Sprachbefehlen für die Soundbar mit dem Namen „Wohnzimmer“ Aktion Sprachbefehl Zum Einstellen des Lautstärkepegels auf 5 „Alexa, stelle die Lautstärke im Wohnzimmer auf 5“ Zum Erhöhen des Lautstärkepegels „Alexa, stelle die Musik im Wohnzimmer lauter“ Zum Stummstellen des Tons „Alexa, Ton aus im Wohnzimmer“ Zum Hören des Radiosenders mit dem Namen KISS FM „Alexa, spiele Kiss FM im Wohnzimmer“ Zum Wiedergeben des nächsten Liedes „Alexa, nächster Song im Wohnzimmer“ Zum Stoppen des Tons „Alexa, anhalten im Wohnzimmer“ Zum Ausschalten des Tons „Alexa, schalte Wohnzimmer aus“DEU - 31 Status der Alexa-Anzeige Der Status der LED-Verbindungsanzeige ändert sich, wie nachfolgend gezeigt, je nach Alexa-Status. Alexa-Status LED-Anzeige an der Soundbar Nicht in Betrieb Aus Zuhören Zyan ein Nachdenken Zyan blinkt 1x Sprechen Alarme und Erinnerungen des Timers Zyan blinkt 2x Blau blinkt 2x Benachrichtigung Gelb blinkt 2x Alexa service unavailable Rot blinkt 3x Netzwerk getrennt Rot blinkt 3x Mikrofon aus Rot einDEU - 32 Verwendung von Tap Sound Tippen Sie die Soundbar mit Ihrem Mobilgerät an, um Ton vom Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht unterstützt.

• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder höher kompatibel. Mobilgerät SmartThings-App Oberseite der Soundbar

1. Aktivieren Sie die Tap Sound-Funktion an Ihrem Mobilgerät.

• Details zum Aktivieren der Funktion nden Sie nachfolgend unter „Die Tap Sound-Funktion aktivieren“.

2. Tippen Sie die Soundbar mit dem Mobilgerät an. Wählen Sie „Jetzt starten“ in dem angezeigten

Nachrichtenfenster. Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

3. Geben Sie Ton vom Mobilgerät über die Soundbar wieder.

• Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

• Achten Sie darauf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät könnten dadurch zerkratzt oder beschädigt werden.

• Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne dabei übermäßige Kraft anzuwenden.

• Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neueste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt. Die Tap Sound-Funktion aktivieren Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führen Sie auf dem Mobilgerät die SmartThings-App aus.

2. Wählen Sie ( → ) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt

3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion funktioniert, wenn ein Mobilgerät in die

Nähe der Soundbar bewegt wird. HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus bendet, funktioniert die Tap Sound-Funktion nicht.

• Die Tap Sound-Funktion funktioniert möglicherweise nicht, wenn sich in der Nähe der Soundbar Geräte benden, die Funkstörungen verursachen, wie z.B. elektrische Geräte. Stellen Sie sicher, dass Geräte, die Funkstörungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.DEU - 33

09 HERSTELLEN EINER VERBINDUNG MIT

• Diese Funktion ist in einigen Ländern möglicherweise nicht verfügbar. Herstellen einer Verbindung mit einem Apple-Produkt

• Mit AirPlay 2 können Sie Ihr Heimaudiosystem von Ihrem iPhone, iPad, HomePod oder Apple TV aus steuern.

• Diese Samsung-Soundbar unterstützt AirPlay 2 und erfordert iOS 11.4 oder später. HINWEIS

• Bestätigen Sie, dass die Soundbar über Wi-Fi verbunden ist. (Informationen dazu nden Sie unter „Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)“).DEU - 34 10 INSTALLIEREN DER WANDHALTERUNG Vorsichtsmaßnahmen bei der Installation

• Die Installation darf nur an einer vertikalen Wand erfolgen.

• Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.

• Prüfen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wählen Sie einen anderen Installationsort.

• Kaufen und verwenden Sie die Befestigungsschrauben oder Dübel, die für die Art Ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschrauben an Wandpfosten.

• Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, an der Sie die Soundbar befestigen möchten. – Durchmesser: M5 – Länge: 35 mm oder länger werden empfohlen.

• Schließen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.

• Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommen. Komponenten der Wandhalterung Wandhalterungsführung x 2 (M4 x L10) x 2 Aufhängungsschraube Schraube x 2 Wandhalterung

1. Platzieren Sie die Wandhalterungsführung

• Die Wandhalterungsführung muss waagerecht positioniert sein.

• Falls Ihr Fernseher an der Wand befestigt ist, installieren Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers. 5 cm oder mehrDEU - 35

2. Richten Sie die Mittellinie der

Wandhalterungsführung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrem Fernseher montieren) und befestigen Sie dann die Wandhalterungsführung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs bendet. Mittellinie

3. Markieren Sie die Positionen der Löcher mit

einem Stift und entfernen Sie die Wandhalterungsführung.

4. Bohren Sie mit einem geeigneten Bohrer an

jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löcher einzuführen, bevor Sie die Aufhängungsschrauben einführen. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löcher für die verwendeten Dübel groß genug sind.

5. Stecken Sie eine Schraube (nicht im

Lieferumfang enthalten) durch jede Aufhängungsschraube und drehen Sie dann jede Schraube in einem Aufhängungsschraubenloch.

6. Installieren Sie 2 Wandhalterungen mit der

richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar benden. Rückseite der Soundbar Rechtes Ende der SoundbarDEU - 36

7. Montieren Sie die Soundbar mithilfe der

befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhängungsschrauben an der Wand hängen.

8. Schieben Sie die Soundbar wie nachfolgend

dargestellt nach unten, sodass die Wandhalterungen sicher auf den Aufhängungsschrauben ruhen.

• Setzen Sie die Aufhängungsschrauben in den breiten (unteren) Teil der Wandhalterung ein und schieben Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicher auf den Aufhängungsschrauben ruhen. 11 INSTALLIEREN DER SOUNDBAR VOR DEM FERNSEHER 3 cm oder mehr Microphone Positionieren Sie die Mitte der Soundbar in der Mitte des Fernsehers wie in der Abbildung dargestellt. Stellen Sie den Soundbar zu diesem Zeitpunkt mindestens 3 cm vom Fernseher entfernt auf, damit die Spracherkennung nicht gestört wird. HINWEISE

• Achten Sie darauf, dass die Soundbar auf einer achen und stabilen Oberäche platziert ist.

• Ein unzureichender Abstand von dem Fernsehgerät könnte Probleme bei Spracherkennung und Akustik verursachen.DEU - 37 12 SOFTWARE- UPDATE Automatisches Update Wenn die Soundbar mit dem Internet verbunden ist, werden Software-Updates automatisch durchgeführt, auch wenn die Soundbar ausgeschaltet ist.

• Zum Verwenden der Funktion des Automatischen Updates muss die Soundbar mit dem Internet verbunden sein. Die Wi-Fi-Verbindung zur Soundbar wird beendet, wenn das Stromkabel der Soundbar getrennt oder der Strom abgeschaltet wird. Wenn der Strom abgeschaltet wird, wenn der Strom wieder eingeschaltet wird oder Sie das Stromkabel wieder anschließen, schalten Sie die Soundbar ein und verbinden Sie sie wieder mit dem Internet. USB-Update

HDMI (ARC)DIGITAL AUDIO IN (OPTICAL)ID SET NETWORK SERVICE DC 19V Unterseite der Soundbar Micro-USB auf USB-Adapterkabel (nicht im Lieferumfang enthalten) Samsung wird möglicherweise in Zukunft Updates für die System-Firmware der Soundbar anbieten. Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB- Laufwerk, das die Update-Firmware enthält, an den SERVICE-Anschluss der Soundbar anschließen.

1. Navigieren Sie zu (www.samsung.com) →

suchen Sie nach dem Modellnamen im Kundenbetreuungsmenü.

• Weitere Informationen zur Aktualisierung nden Sie in der Aktualisierungsanleitung.

2. Laden Sie die Aktualisierungsdatei (USB-Typ)

3. Entzippen Sie die Datei, um einen Ordner mit

dem Dateinamen zu erstellen.

4. Speichern Sie den erstellten Ordner auf

einem USB-Stick und schließen Sie ihn dann an die Soundbar an.

5. Schalten Sie die Soundbar ein. Anschließend

wird das Produkt innerhalb von 3 Minuten aktualisiert. LED- Anzeige Weiß bewegt sich von links nach rechts und von rechts nach links

• Schalten Sie sie während des Updates nicht aus und entfernen Sie den USB- Stick nicht.

• Wenn nach Abschluss des Software- Updates die gelbe LED leuchtet, wird ein zusätzliches Update durchgeführt. Schalten Sie in diesem Fall das Gerät nicht aus bzw. entfernen Sie das USB-Kabel nicht.

• Wird das Update nicht fortgesetzt, verbinden Sie das Netzkabel erneut mit der Soundbar.

• Wenn die neueste Version installiert ist, wird kein Update durchgeführt.

• Je nach USB-Typ wird das Update möglicherweise nicht unterstützt.DEU - 38 Zurücksetzen 5 Sec Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. Die LED- Anzeige ändert sich wie folgt dargestellt und dann wird die Soundbar zurückgesetzt. LED- Anzeige Zyan blinkt 3x Rot blinkt → Aus Weiß bewegt sich von links nach rechts und von rechts nach links ACHTUNG

• Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.DEU - 39 13 FEHLERBEHEBUNG Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren. Die Soundbar lässt sich nicht einschalten. ; Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist. Die Soundbar funktioniert unregelmäßig. ; Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein. ; Entfernen Sie das Netzkabel vom externen Gerät und versuchen Sie es erneut. ; Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 11.) Falls die Fernbedienung nicht funktioniert. ; Zeigen Sie mit der Fernbedienung direkt auf die Soundbar. ; Ersetzen Sie die Batterien durch neue. Die Soundbar gibt keinen Ton aus. ; Die Lautstärke der Soundbar ist zu gering oder stummgeschaltet. Passen Sie die Lautstärke an. ; Wenn ein externes Gerät (STB, Bluetooth- Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an. ; Wählen Sie für die Tonausgabe des Fernsehgeräts die Soundbar aus. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Soundbar wählen) ; Die Kabelverbindung mit der Soundbar könnte lose sein. Trennen Sie das Kabel und schließen Sie es erneut an. ; Entfernen Sie das Netzkabel vollständig, schließen Sie es erneut an und schalten Sie die Stromversorgung ein. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 38.) Falls das Fernsehgerät nicht per HDMI (ARC) verbunden ist. ; Prüfen Sie, ob das HDMI-Kabel korrekt an den ARC-Anschluss angeschlossen ist. (Siehe Seite17) ; Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt. ; HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menü des Fernsehgeräts ein. (Samsung-TV: Home ( ) → Einstellung ( ) → Allgemein → Externe Geräteverwaltung → Anynet+ (HDMI-CEC) EIN) Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI (ARC). ; Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugeben. Ändern Sie die Audioausgabe des Fernsehers auf PCM oder Dolby Digital. (Bei einem Samsung TV: Home ( ) → Einstellung ( ) → Ton → Experteneinstellungen → Format des digitalen Audioausgangs)DEU - 40 Die Soundbar lässt sich nicht über Bluetooth verbinden. ; Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zur Bluetooth- Kopplung. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste (Mikrofon Ein/Aus) am Gehäuse mindestens 5 Sekunden lang.) ; Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln. ; Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth- Lautsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Home ( ) → Einstellung ( ) → Ton → Tonausgabe → Bluetooth-Lautsprecherliste) ; Entfernen Sie den Netzstecker und versuchen Sie es dann erneut. ; Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 38.) Bei einer Bluetooth-Verbindung verschwindet der Ton. ; Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar benden, z.B. Mikrowellen, drahtlose Router usw. ; Wenn Ihr über Bluetooth verbundenes Gerät sich zu weit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät näher an die Soundbar heran. ; Wenn ein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen. Herstellen einer Wi-Fi-Verbindung ist nicht möglich. ; Prüfen Sie, ob Ihr Wireless-Router eingeschaltet ist. ; Schalten Sie den Router aus, schalten Sie ihn wieder ein und versuchen Sie es dann erneut. ; Die Soundbar stellt keine Verbindung her, wenn das drahtlose Signal zu schwach ist. Versuchen Sie, die Router näher an der Soundbar zu platzieren oder, wenn möglich, alle Hindernisse zwischen der Soundbar und dem Router zu beseitigen. ; Wenn Ihr WLAN-Router neu ist, müssen Sie die Netzwerkeinstellungen des Lautsprechers neu kongurieren. Die Soundbar schaltet sich nicht automatisch mit dem TV ein. ; Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus.DEU - 41 14 LICENSE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf spotify.com/connect erfährst du mehr.

• Die Spotify Software unterliegt den folgenden Drittanbieter-Lizenzen: https://www.spotify. com/connect/third-party-licenses.

LIZENZEN Zum Senden von Anfragen und Anliegen betreffend Open Source kontaktieren Sie Samsung Open Source (http://opensource.samsung.com)DEU - 42 16 WICHTIGE HINWEISE ZUM KUNDENDIENST

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

• Es kann eine Gebühr erhoben werden, wenn: (a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben). (b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

• Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.DEU - 43

17 SPEZIFIKATIONEN UND LEITFADEN

Technische daten Modellname HW-S60A / S61A Gewicht 3,0 kg Abmessungen (B × H × T) 764,0 x 68,0 x 125,0 mm Betriebstemperatur +5°C bis +35°C Zulässige Luftfeuchtigkeit 10 % ~ 75 % VERSTÄRKER Nennausgangsleistung (30W x 2) + (30W x 2) + (30W x 2) + 20W Unterstützte Wiedergabeformate LPCM 2ch, Dolby Audio™ (unterstützt Dolby® Digital), DTS

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

Wi-Fi max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz, 200mW bei 5,15GHz – 5,25GHz, 100mW bei 5,25GHz – 5,35GHz & 5,47GHz – 5,725GHz

AUSGANGSLEISTUNG DES DRAHTLOSGERÄTS

BT max. Transmitterleistung 100mW bei 2,4GHz – 2,4835GHz HINWEISE

• Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.

• Gewicht und Abmessungen können von den Angaben abweichen. Vorsicht: Die Soundbar wird automatisch neu gestartet, wenn Sie das Wi-Fi aus-/einschalten. Gesamtstromverbrauch im Bereitschaftszustand (W) 5,2W Wi-Fi Anschlussdeaktivierungsmethode Halten Sie die Taste ID SET auf der Unterseite der Soundbar 30 Sekunden lang gedrückt, um das Wi-Fi ein-/auszuschalten. Bluetooth Anschlussdeaktivierungsmethode Halten Sie die Taste NETWORK auf der Unterseite der Soundbar 30 Sekunden lang gedrückt, um das Bluetooth ein-/auszuschalten.DEU - 44 Hiermit erklärt Samsung, dass diese Radioausstattung der Direktive 2014/53/EU und den relevanten gesetzlichen Anforderungen von Großbritannien konform ist. Der vollständige Text der Konformitätserklärung ist unter folgender Internetadresse verfügbar: http://www.samsung.com navigieren Sie dort zu „Support“ und geben Sie den Modellnamen ein. Dieses Gerät kann in allen Ländern in der EU und in Großbritannien verwendet werden. Die 5GHz WLAN(Wi-Fi oder SRD)-Funktion dieses Geräts kann nur in Innenräumen betrieben werden. [Korrekte Entsorgung der Batterien dieses Produkts] (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Cd oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG- Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden. Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie- Rücknahmesystem entsorgen. Korrekte Entsorgung von Altgeräten (Elektroschrott) (Gilt für Länder mit Abfalltrennsystemen) Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden. Für Informationen über die Umweltverpichtungen und produktspezischen regulatorischen Verpichtungen von Samsung wie z. B. REACH, WEEE, Batterien, besuchen Sie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

2.0 kanaler 2.1 kanaler 2.1 kanaler

5.1 kanaler 2.1 kanaler 5.1 kanaler

2.0 kanaler 5.1 kanaler 7.1 kanaler

5.1 kanaler 5.1 kanaler 7.1 kanaler

2.0 kanaler 5.1 kanaler 7.1 kanaler

5.1 kanaler 5.1 kanaler 7.1 kanaler

2.0 kanaler 2.1 kanaler 2.1 kanaler

5.1 kanaler 2.1 kanaler 5.1 kanaler

2.0 kanaler 5.1 kanaler 7.1 kanaler

5.1 kanaler 5.1 kanaler 7.1 kanaler

2.0 kanaler 5.1 kanaler 7.1 kanaler

5.1 kanaler 5.1 kanaler 7.1 kanaler

2.0 kanaler 2.1 kanaler 2.1 kanaler

5.1 kanaler 2.1 kanaler 5.1 kanaler

2.0 kanaler 5.1 kanaler 7.1 kanaler

5.1 kanaler 5.1 kanaler 7.1 kanaler

2.0 kanaler 5.1 kanaler 7.1 kanaler

5.1 kanaler 5.1 kanaler 7.1 kanaler
