NAUDOJIMO INSTRUKCIJA HWS61A SAMSUNG

2.0 k. 2.1 k. 2.1 k.

5.1 k. 2.1 k. 5.1 k.

2.0 k. 5.1 k. 7.1 k.

5.1 k. 5.1 k. 7.1 k.

2.0 k. 5.1 k. 7.1 k.

5.1 k. 5.1 k. 7.1 k.

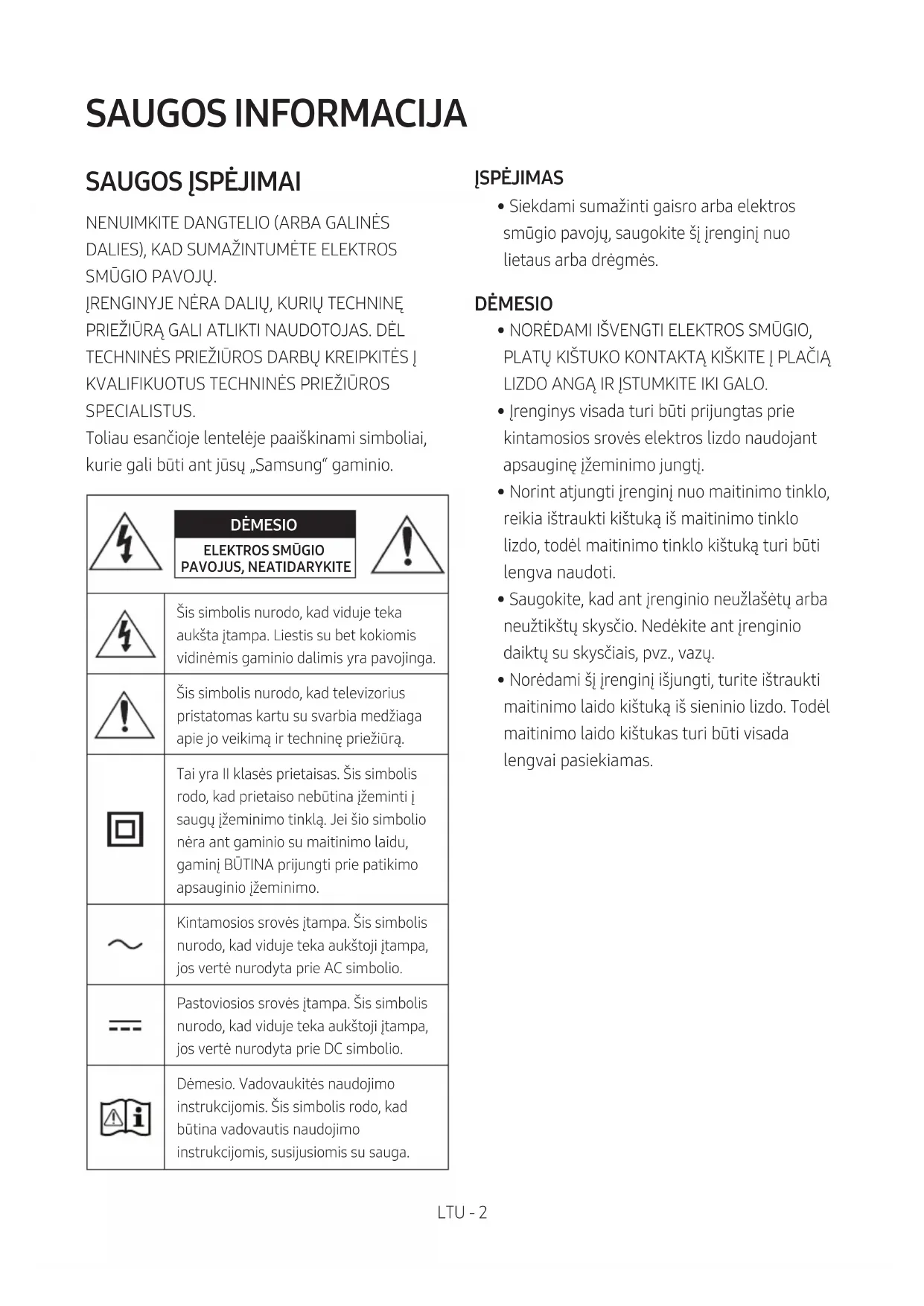

SPECIALISTUS. Toliau esančioje lentelėje paaiškinami simboliai, kurie gali būti ant jūsų „Samsung“ gaminio. DĖMESIO ELEKTROS SMŪGIO PAVOJUS, NEATIDARYKITEŠis simbolis nurodo, kad viduje teka aukšta įtampa. Liestis su bet kokiomis vidinėmis gaminio dalimis yra pavojinga.Šis simbolis nurodo, kad televizorius pristatomas kartu su svarbia medžiaga apie jo veikimą ir techninę priežiūrą.Tai yra II klasės prietaisas. Šis simbolis rodo, kad prietaiso nebūtina įžeminti į saugų įžeminimo tinklą. Jei šio simbolio nėra ant gaminio su maitinimo laidu, gaminį BŪTINA prijungti prie patikimo apsauginio įžeminimo. Kintamosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie AC simbolio.Pastoviosios srovės įtampa. Šis simbolis nurodo, kad viduje teka aukštoji įtampa, jos vertė nurodyta prie DC simbolio.Dėmesio. Vadovaukitės naudojimo instrukcijomis. Šis simbolis rodo, kad būtina vadovautis naudojimo instrukcijomis, susijusiomis su sauga. ĮSPĖJIMAS

• Siekdami sumažinti gaisro arba elektros smūgio pavojų, saugokite šį įrenginį nuo lietaus arba drėgmės. DĖMESIO

• NORĖDAMI IŠVENGTI ELEKTROS SMŪGIO, PLATŲ KIŠTUKO KONTAKTĄ KIŠKITE Į PLAČIĄ LIZDO ANGĄ IR ĮSTUMKITE IKI GALO.

• Įrenginys visada turi būti prijungtas prie kintamosios srovės elektros lizdo naudojant apsauginę įžeminimo jungtį.

• Norint atjungti įrenginį nuo maitinimo tinklo, reikia ištraukti kištuką iš maitinimo tinklo lizdo, todėl maitinimo tinklo kištuką turi būti lengva naudoti.

• Saugokite, kad ant įrenginio neužlašėtų arba neužtikštų skysčio. Nedėkite ant įrenginio daiktų su skysčiais, pvz., vazų.

• Norėdami šį įrenginį išjungti, turite ištraukti maitinimo laido kištuką iš sieninio lizdo. Todėl maitinimo laido kištukas turi būti visada lengvai pasiekiamas.LTU - 3 ATSARGUMO PRIEMONĖS

1. Įsitikinkite, kad kintamosios srovės

maitinimo šaltinis jūsų namuose atitinka energijos reikalavimus, nurodytus ant apatinėje gaminio pusėje esančio identikavimo lipduko. Pastatykite gaminį horizontaliai ant tinkamo pagrindo (baldo), kad aplink būtų pakankamai vietos ventiliacijai (7–10 cm). Patikrinkite, ar ventiliacijos angos neuždengtos. Nedėkite įrenginio ant stiprintuvų arba kitos įrangos, kuri gali įkaisti. Šis įrenginys skirtas naudoti nuolat. Norėdami visiškai išjungti įrenginį, ištraukite kintamosios srovės laido kištuką iš sieninio elektros lizdo. Ištraukite maitinimo laido kištuką, jei planuojate įrenginio ilgą laiką nenaudoti.

2. Per perkūniją ištraukite kintamosios srovės

laido kištuką iš sieninio elektros lizdo. Dėl žaibavimo padidėjusi įtampa gali įrenginį sugadinti.

3. Saugokite įrenginį nuo tiesioginių saulės

spindulių ir kitų šilumos šaltinių. Dėl to gali perkaisti įrenginys ir sutrikti jo veikimas.

4. Saugokite gaminį nuo drėgmės (pvz., vazų) ir

karščio pertekliaus (pvz., židinio) arba nuo įrangos, sukuriančios stiprius magnetinius ar elektrinius laukus. Atjunkite maitinimo laidą nuo kintamosios srovės šaltinio, jei įrenginys veikia netinkamai. Jūsų gaminys nėra skirtas pramoniniam naudojimui. Jis skirtas tik asmeniniam naudojimui. Galimas kondensacijos poveikis, jei gaminys buvo laikomas žemoje temperatūroje. Jei gabenote įrenginį žiemą, prieš naudodami palaukite maždaug 2 valandas, kol įrenginys įšils iki kambario temperatūros.

5. Baterijose, naudojamose su šiuo gaminiu, yra

cheminių medžiagų, kurios yra kenksmingos aplinkai. Neišmeskite baterijų kartu su kitomis mišriomis buitinėmis atliekomis. Nemeskite baterijų į ugnį. Nesukelkite trumpojo jungimo, neardykite ar neperkaitinkite baterijų. DĖMESIO : Jei baterija pakeičiama netinkamai, kyla sprogimo pavojus. Naudokite tik tokias pačias arba atitinkamo tipo baterijas.LTU - 4 Audinio valymas Nedelsiant pašalinkite bet kokį purvą ar dėmes nuo gaminio paviršiaus. Tam tikrų medžiagų šalinimas ir valymas gali būti mažiau efektyvus. Tai taip pat taikoma ir atvejais, kai medžiagos nepašalinamos ilgesnį laiką. DĖMESIO

• Dulkių, pirštų antspaudų ir pan. šalinimui naudokite dulkių siurblį arba lipnų pūkų rinkiklį. – Tam tikros medžiagos, iš kurių pagaminti valymo šepečiai, gali sugadinti gaminį. – Rankšluosčiai ir šluostės gali palikti pūkus ar purvą ant gaminio.

• Purvo gramdymui nenaudokite vinies ar panašių įrankių. Jis gali sugadinti audinį.

• Norėdami pašalinti aliejaus ar skysčio dėmes, naudokite švarią baltą šluostę, suvilgytą vandeniu. Jei dėmė išlieka, valykite ją šluoste, suvilgyta vandens ir neutralaus valiklio mišiniu (pvz., indų plovikliu). – Naudojant ne neutralų valiklį ar valymo priemonę, audinys gali išblukti arba būti sugadintas. – Baigę valymą, sausa šluoste arba plaukų džiovintuvu išdžiovinkite sritį. – Nenaudokite per didelės jėgos, kad išvengtumėte audinio išblukimo ar pažeidimo.LTU - 5 TURINYS 01 Komponentų patikrinimas 7 Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos)

Paslėptų mygtukų naudojimas (mygtukai, turintys daugiau nei vieną funkciją)

Skirtingų režimų garso efektų išvesties techniniai duomenys

SWA-9100S (parduodamas atskirai) ir SWA-W500 (parduodamas atskirai) prijungimas prie „Soundbar“

05 Laidinis prijungimas prie televizoriaus 17 1 būdas. Prijungimas naudojant HDMI

2 būdas. Prijungimas naudojant optinį kabelį

06 Belaidis prijungimas prie televizoriaus 20 1 būdas. Prijungimas per „Bluetooth“

2 būdas. Prijungimas naudojant „Wi-Fi“

07 Išorinio įrenginio prijungimas 23 Prijungimas naudojant optinį kabelį

23LTU - 6 08 Mobiliojo įrenginio prijungimas 24 1 būdas. Prijungimas per „Bluetooth“

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)

Darbo su „Amazon Alexa“ (integruotąja „Alexa“) pradžia

Darbo su „Alexa“ „Amazon“ gaminyje pradžia (veikia su „Alexa“)

„Tap Sound“ funkcijos naudojimas

09 Prisijungimas prie „Apple AirPlay 2“ 33 10 Sieninio laikiklio montavimas 34 Atsargumo priemonės montuojant

11 „Soundbar“ statymas priešais televizorių 36 12 Programinės įrangos naujinimas 37 Automatinis naujinimas

13 Trikčių šalinimas 39 14 Licencija 41 15 Atvirosios programinės įrangos licencijos pranešimas 41 16 Svarbi pastaba apie techninę priežiūrą 42 17 Techniniai duomenys ir vadovas 43 Specikacijos

43LTU - 7 01 KOMPONENTŲ PATIKRINIMAS VOL WOOFER SOUNDBAR SOUND MODE PAIR „Soundbar“ pagrindinis įrenginys „Soundbar“ nuotolinio valdymo pultas / baterijos HDMI kabelis Kintamosios / nuolatinės srovės adapteris („Soundbar“) Maitinimo laidas („Soundbar“) Sieninio laikiklio kreipiamoji x 2 x 2 (M4 x L10) x 2 laikiklio veržlė Sieninis laikiklis Varžtas

• Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: apatinė „Soundbar“ pagrindinio įrenginio dalis)

• Norėdami įsigyti papildomų komponentų ar kabelių, kreipkitės į „Samsung“ techninės priežiūros arba „Samsung“ klientų aptarnavimo centrą.

• Jei reikia daugiau informacijos apie tvirtinimą prie sienos, žr. 34 psl.

• Dizainas, specikacijos ir programos ekranas gali būti keičiami be išankstinio įspėjimo.

• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje. Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AA tipo baterijos) Pastumkite galinį dangtelį rodyklės kryptimi, kol jis visiškai nusiims. 2 AA baterijas (1,5 V) įdėkite teisingai pasirinkdami poliškumo kryptį. Pastumkite galinį dangtelį atgal į vietą.LTU - 8

Viršutinis „Soundbar“ skydelis Viršutinis skydelis Gaminį padėkite taip, kad SAMSUNG logotipas būtų viršuje.

Šviesos diodo indikatoriusŠviesos diodai mirksi, šviečia arba keičia spalvą pagal esamą „Soundbar“ režimą ar būseną. Šviesos diodo indikatoriaus spalva ir lempučių skaičius nurodo aktyvų režimą, kaip aprašyta toliau.

Baltas šviesos diodas

Baltas šviesos diodas

Kelių spalvų šviesos diodas

Baltas šviesos diodas

Baltas šviesos diodas

• Atsižvelgiant į režimą ar būseną, kelių spalvų šviesos diodo spalva keičiasi į Balta, Žalsvai melsva, Žalia, Raudona ir Mėlyna.

Daugiafunkcis mygtukas

• Budėjimo režime paspauskite mygtuką (Daugiafunkcis), kad įjungtumėte „Soundbar“.
• Paspauskite mygtuką (Daugiafunkcis), kad pakeistumėte režimą. Kiekvieną kartą keičiant režimą, šviesos diodas dega balta spalva, paskui užgęsta.Šviesos diodo indikatoriusBalta dega -> nedega Balta dega -> nedega Balta dega -> nedega„Digital Audio In“ arba „TV ARC“ „Wi-Fi“ „Bluetooth“

Garsumo lygio mygtukasPaspauskite mygtuką (Garsumas), kad nustatytumėte garsumo lygį.LTU - 9

Mikrofono įjungimo / išjungimo mygtukas Paspauskite mygtuką (Mikrofonas įjungtas / išjungtas), kad įjungtumėte arba išjungtumėte mikrofoną. Šviesos diodo indikatorius Dega raudona „Mic Off“ „Mic On“

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sek.

• Kai įjungsite įrenginį, praeis maždaug 4–5 sek., kol bus pradėtas atkurti garsas.

• Jei girdite garsą iš televizoriaus ir „Soundbar“, eikite į televizoriaus garso parinktis Nustatymai meniu ir pakeiskite televizoriaus garsiakalbį į Išor. garsiakalbis.

• Naudodami SmartThings programėlę, galite įjungti ir išjungti garsinį atsaką. Norėdami sužinoti apie tai, kaip naudoti SmartThings programėlę, žr. „2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)“.LTU - 10 Apatinis „Soundbar“ skydelis

ID SET Paspauskite ir belaidžiu ryšiu prijunkite „Soundbar“ prie erdvinio garso ir žemųjų dažnių garsiakalbių. (Erdvinio garso ir žemųjų dažnių garsiakalbiai parduodami atskirai)

NETWORK Paspauskite ir prijunkite prie belaidžio tinklo („Wi-Fi“) naudodamiesi programa SmartThings.

SERVICE Prijunkite USB atminties įrenginį, kad atnaujintumėte gaminio programinę įrangą.

DC 19V (Maitinimo tiekimas) Prijunkite kintamosios / nuolatinės srovės adapterį. (Žr. psl. 16)

DIGITAL AUDIO IN (OPTICAL) Skirta prijungti prie išorinio įrenginio skaitmeninės (optinės) išvesties. (Žr. psl. 23)

• Norėdami išjungti kintamosios arba nuolatinės srovės maitinimo adapterio maitinimo laidą iš sieninio elektros lizdo, ištraukite kištuką. Netraukite už laido.

• Nejunkite šio įrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol nebus prijungti visi komponentai.
