NÁVOD K OBSLUZE HWQ700A SAMSUNG

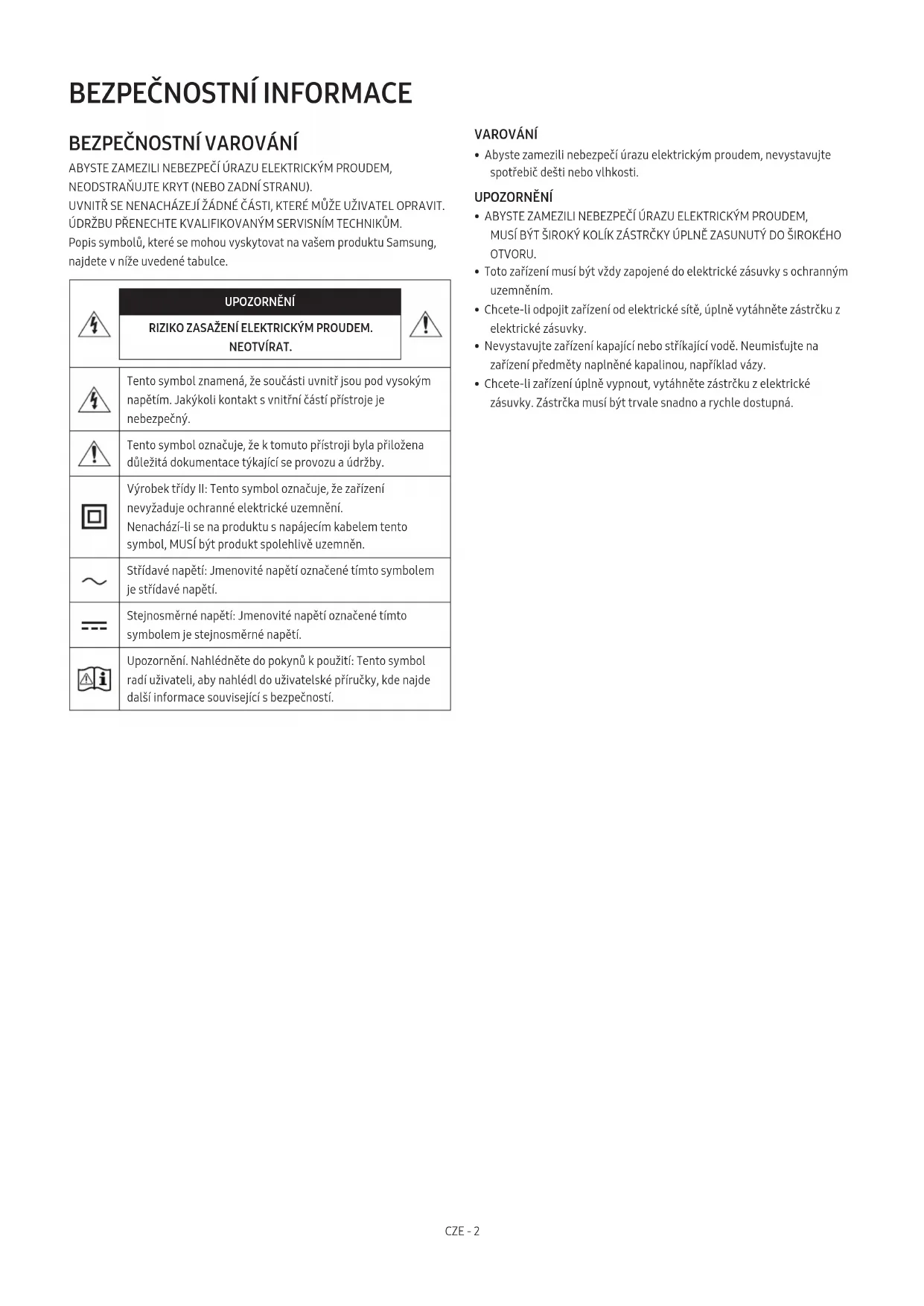

ABYSTE ZAMEZILI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM, NEODSTRAŇUJTE KRYT (NEBO ZADNÍ STRANU). UVNITŘ SE NENACHÁZEJÍ ŽÁDNÉ ČÁSTI, KTERÉ MŮŽE UŽIVATEL OPRAVIT. ÚDRŽBU PŘENECHTE KVALIFIKOVANÝM SERVISNÍM TECHNIKŮM. Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce. UPOZORNĚNÍ RIZIKO ZASAŽENÍ ELEKTRICKÝM PROUDEM. NEOTVÍRAT. Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím. Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný. Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby. Výrobek třídy II: Tento symbol označuje, že zařízení nevyžaduje ochranné elektrické uzemnění. Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn. Střídavé napětí: Jmenovité napětí označené tímto symbolem je střídavé napětí. Stejnosměrné napětí: Jmenovité napětí označené tímto symbolem je stejnosměrné napětí. Upozornění. Nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností. VAROVÁNÍ

• Abyste zamezili nebezpečí úrazu elektrickým proudem, nevystavujte spotřebič dešti nebo vlhkosti. UPOZORNĚNÍ

• ABYSTE ZAMEZILI NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM, MUSÍ BÝT ŠIROKÝ KOLÍK ZÁSTRČKY ÚPLNĚ ZASUNUTÝ DO ŠIROKÉHO OTVORU.

• Toto zařízení musí být vždy zapojené do elektrické zásuvky s ochranným uzemněním.

• Chcete-li odpojit zařízení od elektrické sítě, úplně vytáhněte zástrčku z elektrické zásuvky.

• Nevystavujte zařízení kapající nebo stříkající vodě. Neumisťujte na zařízení předměty naplněné kapalinou, například vázy.

• Chcete-li zařízení úplně vypnout, vytáhněte zástrčku z elektrické zásuvky. Zástrčka musí být trvale snadno a rychle dostupná.CZE - 3

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že elektrická síť ve vašem domě odpovídá požadavkům

na napájení uvedeným na identikačním štítku nalepeném na spodní straně produktu. Produkt namontujte horizontálně na vhodnou základnu (nábytek) a ponechte kolem něj dostatečný prostor pro ventilaci (7 až 10 cm). Ujistěte se, že ventilační otvory nejsou zakryté. Jednotku neumisťujte na zesilovače a další zařízení, která se mohou zahřívat. Tato jednotka je určena k nepřetržitému provozu. Chcete-li jednotku zcela vypnout, vytáhněte zástrčku AC z elektrické zásuvky. Pokud nebudete přístroj delší dobu používat, odpojte ho od elektrické sítě.

2. Během bouřek vytáhněte elektrickou zástrčku z elektrické zásuvky.

Napěťové špičky způsobené bleskem by mohly poškodit jednotku.

3. Nevystavujte jednotku přímému slunečnímu světlu ani jiným zdrojům

tepla. Mohlo by dojít k přehřívání a následným poruchám jednotky.

4. Přístroj chraňte před vlhkostí (např. vázy) a nadměrným teplem (např.

krb) a neumisťujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy vytáhněte elektrickou zástrčku z elektrické zásuvky. Produkt není určen k průmyslovému použití. Slouží pouze k osobním účelům. V případě uskladnění produktu v chladných podmínkách může docházet ke kondenzaci. Pokud jednotku přepravujete v zimním období, počkejte před jejím použitím přibližně 2 hodiny, dokud se nezahřeje na pokojovou teplotu.

5. Baterie použitá v produktu obsahuje chemické látky, které škodí

• životnímu prostředí. Nelikvidujte baterii s běžným domovním odpadem. Nevystavujte baterii nadměrnému teplu, přímému slunečnímu světlu nebo ohni. Baterii nezkratujte, nerozebírejte a nepřehřívejte. UPOZORNĚNÍ : V případě nesprávné výměny baterie hrozí riziko exploze. Baterii vyměňte za pouze za stejný nebo ekvivalentní typ.CZE - 4 OBSAH 01 Kontrola komponent 6 02 Přehled produktu 7 Přední panel / Horní panel zařízení Soundbar p. 7
• Dolní panel zařízení Soundbar p. 7
• 03 Používání dálkového ovladače zařízení Soundbar 9 Vložení baterií před používáním dálkového ovladače (2 baterie AA) p. 9
• Jak používat dálkový ovladač p. 9
• Používání skrytých tlačítek (tlačítka s více než jednou funkcí) p. 11
• Specikace výstupu pro různé režimy zvukových efektů p. 11
• Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru p. 12
• 04 Připojení zařízení Soundbar 13 Zapojení napájení a zařízení p. 13
• ‒ Ruční připojení subwooferu p. 13
• ‒ LED kontrolky na zadní straně subwooferu p. 14
• Připojení sady SWA-9500S (prodává se samostatně) k zařízení Soundbar p. 15
• 05 Používání kabelového připojení k televizoru 16 Metoda č. 1. Připojení pomocí HDMI p. 16
• ‒ Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel) p. 16
• Metoda č. 2. Připojení pomocí optického kabelu p. 17
• 06 Používání bezdrátového připojení k televizoru 18 Metoda č. 1. Připojení přes Bluetooth p. 18
• Metoda č. 2. Připojení prostřednictvím Wi-Fi p. 19
• 07 Připojení externího zařízení 20 Metoda č. 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos) p. 20
• Metoda č. 2. Připojení pomocí optického kabelu p. 21
• 08 Připojení mobilního zařízení 22 Metoda č. 1. Připojení přes Bluetooth p. 22
• Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť) p. 23
• 09 Začínáme s asistentem Alexa u produktu Amazon (funguje s asistentem Alexa) 24 Připojení k produktu Amazon a používání asistenta s produktem (Amazon Echo) p. 24
• Ovládání zařízení Soundbar hlasovými příkazy p. 24
• Používání Tap Sound p. 25
• 10 Připojení k Apple AirPlay 2 26 Připojení a použití s produktem Apple p. 26
• 11 Instalace nástěnného držáku 27 Předpoklady instalace p. 27
• Součástky pro upevnění na stěnu p. 27
• CZE - 5 12 Instalace Soundbaru nad stojan televizoru 28 Komponenta p. 28
• 13 Aktualizace softwaru 29 Automatická aktualizace p. 29
• Aktualizace USB p. 29
• Inicializace p. 29
• 14 Odstraňování potíží 30 15 Licence 31 16 Oznámení týkající se licence Open Source 31 17 Důležité poznámky ke službě 31 18 Technické údaje a informace 32 Specikace CZE - 6 01 KONTROLA KOMPONENT VOL WOOFER SOUNDBAR SOUND MODE PAIR Hlavní jednotka zařízení Soundbar Dálkový ovladač / baterie k zařízení Soundbar Subwoofer 2 ks Napájecí kabel (subwoofer, Soundbar) Adaptér AC/DC (Soundbar) Kabel HDMI 2 ks 2 ks (M4 × L10) Průvodce upevněním na stěnu Držák šroubu Šroub 2 ks 4 ks Držák pro upevnění na stěnu Pryžová podložka p. 32

• Další informace týkající se napájecího zdroje a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

• Chcete-li zakoupit další nebo volitelné kabely, kontaktujte servisní středisko společnosti Samsung nebo oddělení péče o zákazníky společnosti Samsung.

• Více informací o držáku pro upevnění na stěnu nebo pryžové podložce najdete na stranách 27~28.

• Provedení, parametry a obrazovka aplikace se mohou změnit bez předchozího upozornění.

• Vzhled příslušenství se může oproti uvedeným obrázkům nepatrně lišit.CZE - 7

Přední panel / Horní panel zařízení Soundbar

Umístěte produkt tak, aby logo SAMSUNG bylo na horní straně.

Tlačítko (Vypínač) Zapíná a vypíná zařízení.

Tlačítko (Hlasitost) Umožňuje nastavení hlasitosti.

Tlačítko (Zdroj) Provádí volbu režimu vstupního zdroje. Režim vstupu Displej Optický digitální vstup D.IN Vstup ARC (HDMI OUT) D.IN → TV ARC (automatický převod) Vstup HDMI HDMI Režim Wi-Fi WIFI Režim BLUETOOTH BT 4 Displej Zobrazí stav a současný režim produktu. D.IN → HDMI → Wi-Fi → BT

• Tlačítko napájení začne fungovat do 4–6 s od zapojení do sítě.

• Po zapnutí zařízení se po 4–5 s ozve akustický signál.

• Pokud uslyšíte zvuk z televizoru i ze zařízení Soundbar, přejděte do menu Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Externí reproduktor. Dolní panel zařízení Soundbar

1 DIGITAL AUDIO IN (OPTICAL) Zapojte digitální (optický) výstup k externímu zařízení. (viz str. 21) 2 SERVICE Připojte paměťové zařízení USB a upgradujte software produktu. 3 DC 19V (Napájecí zdroj) Zapojte napájecí adaptér AC/DC. (viz str. 13)CZE - 8 4 NETWORK Stisknutím se připojíte k bezdrátové síti (Wi-Fi) prostřednictvím aplikace SmartThings. 5 ID SET Stisknutím připojíte zařízení Soundbar bezdrátově k prostorovým reproduktorům a subwooferu. (Prostorový reproduktor se prodává samostatně.) 6 HDMI Zajišťuje vstup obrazového a zvukového signálu současně pomocí kabelu HDMI. Zapojte do výstupu HDMI externího zařízení. (viz str. 20) 7 HDMI TO TV (eARC/ARC) Zapojte do konektoru HDMI na televizoru. (viz str. 16)

• Při odpojování napájecího kabelu AC/DC napájecího adaptéru z elektrické zásuvky držte kabel za zástrčku, nikoli za kabel.

• Zařízení ani žádné další komponenty nepřipojujte do síťové zásuvky, dokud nebudou všechny komponenty řádně propojeny.CZE - 9 03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE ZAŘÍZENÍ SOUNDBAR Vložení baterií před používáním dálkového ovladače (2 baterie AA) Posouvejte zadní kryt ve směru šipky, dokud jej zcela nesejmete. Vložte 2 baterie AA (1,5 V) tak, aby polarita byla správná. Zasuňte kryt baterií zpět na místo. Jak používat dálkový ovladač

Vypínač Zapíná a vypíná zařízení Soundbar.

• Funkce Auto Power Down Jednotka se automaticky vypne v následujících případech:

• V režimu D.IN / HDMI / Wi-Fi / BT, pokud po dobu 18 minut není k dispozici zvukový signál.

Zdroj Stisknutím vyberte zdroj připojený k zařízení Soundbar.

Ztlumit Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete.

SOUND MODE Požadovaný režim zvuku můžete vybrat zvolením možnosti STANDARD, SURROUND, GAME PRO nebo ADAPTIVE SOUND.

• STANDARD Poskytuje výstup původního zvuku.

• SURROUND Poskytuje širší zvukové pole, než je běžné.

• GAME PRO Poskytuje stereoskopický zvuk, aby váš zážitek ze hry byl ještě intenzivnější.

• ADAPTIVE SOUND Analyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základě charakteristiky obsahu.

Bluetooth PAIR Zapněte na zařízení Soundbar režim párování přes Bluetooth. Stiskněte tlačítko a vyčkejte na obrazovku „BT PAIRING“ pro připojení nového zařízení Bluetooth.

Přehrát/Pozastavit Stisknutím tlačítka můžete rovněž přehrávat nebo pozastavit hudbu.CZE - 10

Nahoru/Dolů/ Doleva/Doprava Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Doleva/Doprava. Stisknutím možností Nahoru/Dolů/Vlevo/Vpravo na tlačítku můžete vybírat nebo nastavovat funkce.

• Další hudební soubor Stisknutím tlačítka Doprava vyberete další hudební soubor. Stisknutím tlačítka Doleva vyberete předchozí hudební soubor.

• ID SET Tuto možnost použijte, pokud není připojen subwoofer ani prostorové reproduktory, případně pokud vyžadují opětovné zapojení. Když při vypnutém zařízení stisknete a podržíte na 5 sekund tlačítko Nahoru , spustíte funkci ID SET. (viz str. 14)

Ovládání zvuku Po stisknutí se postupně zobrazí položky nastavení, jako TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL a VIRTUAL ON/OFF. Požadovanou položku lze upravit tlačítky Nahoru/Dolů.

• Chcete-li ovládat úroveň výšek nebo basů, vyberte v nastavení zvuku možnost TREBLE nebo BASS a pomocí tlačítek Nahoru/Dolů nastavte hodnotu hlasitosti v rozmezí -6 až +6.

• Stiskněte a podržte přibližně na 5 sekund tlačítko (Ovládání zvuku) a nastavte zvuk pro jednotlivá frekvenční pásma. Tlačítky Doleva/Doprava můžete vybírat z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a u každé z nich můžete tlačítky Nahoru/Dolů nastavit rozmezí od −6 do +6. (Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“.)

• Chcete-li ovládat hlasitost jednotlivých reproduktorů, vyberte v nastavení zvuku možnost CENTER LEVEL nebo FRONT TOP LEVEL a následně tlačítky Nahoru/Dolů upravte hlasitost v rozmezí od −6 do +6.

• Není-li obraz televizoru synchronizován se zvukem ze zařízení Soundbar, vyberte v menu Ovládání zvuku možnost SYNC a pomocí tlačítek Nahoru/Dolů nastavte zpoždění zvuku na hodnotu 0–300 milisekund.

• SYNC je podporována pouze u některých funkcí.

• Jsou-li připojeny prostorové reproduktory, vyberte možnost REAR LEVEL nebo REAR TOP LEVEL, a potom pomocí tlačítek Nahoru/Dolů nastavte hlasitost v rozmezí -6 až +6.

• Funkce reproduktoru VIRTUAL se ON/OFF tlačítky Nahoru/Dolů.

ÚROVEŇ BASOVÉHO WOOFER (BASS) Stisknutím tlačítka Nahoru nebo Dolů upravíte úroveň basového reproduktoru (hloubek) na -12 nebo od -6 do +6. Chcete-li nastavit úroveň hlasitosti basového reproduktoru (hloubek) na 0 (výchozí), stiskněte tlačítko.

HLASITOST Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost.

• Ztlumit Stisknutím tlačítka VOL ztlumíte zvuk. Opětovným stisknutím tlačítka zvuk opět zapnete.CZE - 11 Používání skrytých tlačítek (tlačítka s více než jednou funkcí) Skryté tlačítko Referenční strana Tlačítko dálkového ovladače Funkce WOOFER (nahoru) Zapnutí/vypnutí dálkového ovladače televizoru (pohotovostní režim) strana 12 Nahoru ID SET strana 14 (Ovládání zvuku) sedmipásmový ekvalizér strana 10 Specikace výstupu pro různé režimy zvukových efektů Efekt Vstup Výstup Pouze se subwooferem Se subwooferem a sadou bezdrátových zadních reproduktorů STANDARD

• Je-li vstupní zdroj ve formátu Dolby Atmos® nebo DTS:X, nastavení pouze se subwooferem poskytne 3.1.2 kanálový zvuk, zatímco nastavení se subwooferem a sadou bezdrátových zadních reproduktorů poskytne 5.1.4 kanálový zvuk.

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si tuto sadu nebo subwoofer pořídit, obraťte se na prodejce, u kterého jste zařízení Soundbar zakoupili.

• Prostorové reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby prostorové reproduktory hrály, je nutné změnit režim efektů na SURROUND.CZE - 12 Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

• Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

• Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Externí reproduktor.

• Výrobci podporující tuto funkci: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Vypněte zařízení Soundbar.

2. Na 5 sekund stiskněte a podržte tlačítko WOOFER.

Každé stisknutí a podržení tlačítka WOOFER na 5 sekund vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE“ (výchozí režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“. Tlačítko dálkového ovladače Displej Stav SOUND MODE VOL WOOFER SOUNDBAR (Výchozí režim) OFF-TV REMOTE Vypněte dálkový ovladač televizoru. SOUND MODE VOL WOOFER SOUNDBAR SAMSUNG-TV REMOTE Zapněte IČ dálkový ovladač televizoru Samsung. SOUND MODE VOL WOOFER SOUNDBAR ALL-TV REMOTE Zapněte IČ dálkový ovladač televizoru cizího výrobce.CZE - 13

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

Zapojení napájení a zařízení Použijte napájecí komponenty k připojení subwooferu a zařízení Soundbar do elektrické zásuvky v následujícím pořadí:

• Další informace týkající se přívodu elektrického proudu a spotřeby energie najdete na štítku produktu. (Štítek: spodní strana hlavní jednotky zařízení Soundbar)

1. Připojte napájecí kabel k subwooferu.

POWER Zadní strana subwooferu Napájecí kabel

2. Napájecí kabel nejdřív připojte k adaptéru AC/DC.

Adaptér AC/DC (s napájecím kabelem) připojte k zařízení Soundbar.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

(eARC/ARC) DC 19V Spodní strana hlavní jednotky Soundbar AC/DC adaptér Napájecí kabel

3. Zapojte zařízení Soundbar a subwoofer do napájení. Subwoofer se po zapnutí zařízení Soundbar připojí automaticky.

Modrá kontrolka svítí POZNÁMKA

• Zapojte subwoofer ke zdroji napájení ještě před připojením zařízení Soundbar. Subwoofer se automaticky připojí po zapnutí zařízení Soundbar.

• Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.

• Zajistěte, aby síťový adaptér ležel naplocho na stole nebo na zemi. Pokud adaptér AC/DC umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vnikat voda a jiné cizí látky, a tím může dojít k jeho selhání. Ruční připojení subwooferu Před zahájením ručního připojování níže:

• Zkontrolujte, zda jsou řádně zapojené napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, že zařízení Soundbar je vypnuté.

1. Vypněte hlavní jednotku zařízení Soundbar.CZE - 14

2. Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

• Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka. 5 Sec Bliká rychle modře Zadní strana subwooferu Zadní strana subwooferu

3. Na dálkovém ovladači stiskněte na 5 sekund tlačítko Nahoru.

• Na displeji zařízení Soundbar se na okamžik objeví zpráva ID SET a poté zmizí.

• Zařízení Soundbar se po dokončení ID SET samo zapne. SOUNDMODE PAIR 5 Sec ID SET

4. Zkontrolujte, zda kontrolka LINK LED svítí modře (připojení bylo dokončeno).

Modrá kontrolka svítí Jakmile se naváže spojení mezi zařízením Soundbar a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit modře. LED kontrolky na zadní straně subwooferu LED Stav Popis Rozlišení Modrá Zap Úspěšně připojeno (běžný provoz)

Bliká Probíhá obnovení připojení Zkontrolujte, zda je napájecí kabel správně připojen k hlavní jednotce zařízení Soundbar, nebo počkejte 5 minut. Pokud blikání přetrvává, zkuste subwoofer připojit ručně. Viz strana

Červená Zap Pohotovostní režim (s vypnutou hlavní jednotkou zařízení Soundbar) Zkontrolujte, zda je napájecí kabel správně připojený k hlavní jednotce zařízení Soundbar. Připojení se nezdařilo Připojte zařízení znovu. Pokyny k ručnímu připojení najdete na straně 13. Červená a modrá Bliká Porucha Kontaktní údaje na servisní středisko společnosti Samsung najdete v této příručce. POZNÁMKA

• Při vypnutí hlavní jednotky se bezdrátový subwoofer přepne do pohotovostního režimu a LED dioda STANDBY na zadní straně subwooferu několikrát modře zabliká a pak se rozsvítí červeně.

• Jestliže používáte zařízení, které používá stejnou frekvenci jako zařízení Soundbar a je umístěné v jeho blízkosti, může docházet k rušení zvuku.CZE - 15

• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je cca 10 m, ale v závislosti na prostředí se může lišit. V případě, že mezi hlavní jednotkou a bezdrátovým subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem. UPOZORNĚNÍ

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Udržujte jednotku mimo dosah vody a vlhkosti.

• Pro dosažení optimálních podmínek pro poslech se ujistěte, že se v okolí bezdrátového subwooferu a modulu bezdrátového přijímače (prodává se samostatně) nenachází žádné překážky. Připojení sady SWA-9500S (prodává se samostatně) k zařízení Soundbar Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9500S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů. Podrobné informace týkající se připojení najdete v návodu pro Sadu bezdrátových zadních reproduktorů Samsung.CZE - 16 05 POUŽÍVÁNÍ KABELOVÉHO PŘIPOJENÍ K TELEVIZORU Metoda č. 1. Připojení pomocí HDMI UPOZORNĚNÍ
• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Chcete-li připojit kabel HDMI mezi televizorem a zařízením Soundbar, nezapomeňte zapojit koncovky s označením ARC. Jinak může dojít k poruše zvukového výstupu televizoru.
• Doporučujeme použít kabel High Speed HDMI Cable with Ethernet. Připojení televizoru, který podporuje HDMI ARC (Audio Return Channel) TV ARC Zapojte do portu HDMI TO TV (eARC/ARC) hlavní jednotky Soundbar.Horní strana zařízení SoundbarZapojte do portu HDMI IN (ARC) na televizoru.Kabel HDMISpodní strana zařízení Soundbar

1. Vypněte zařízení Soundbar a televizor a připojte kabel HDMI tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar a televizor.

3. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ a výstupem zařízení Soundbar je zvuk televizoru.

• Pokud není slyšet zvuk televizoru, přepněte stisknutím tlačítka (Zdroj) na dálkovém ovladači nebo na horní straně zařízení Soundbar do režimu „D.IN“. Na obrazovce se postupně zobrazí „D.IN“ a „TV ARC“ a přehraje se zvuk televizoru.

• Když připojujete televizor, který podporuje funkci eARC, na displeji se zobrazí text „eARC“ a zazní zvuk.

• Chcete-li použít připojení s funkcí eARC, musí být funkce eARC zapnutá v menu televizoru. Podrobnosti týkající se nastavení najdete v návodu k použití televizoru. (Příklad: Samsung TV: Domů ( ) → Nastavení ( ) → Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Auto))

• Pokud se „TV ARC“ na displeji hlavní jednotky Soundbar nezobrazí, potvrďte, zda je kabel HDMI zapojený do správného portu.

• Pomocí tlačítek ovládání hlasitosti na dálkovém ovladači televizoru můžete měnit hlasitost zařízení Soundbar. POZNÁMKA

• Pokud k zařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC (Audio Return Channel), můžete přenášet digitální obraz a zvuková data bez připojení samostatného optického kabelu.
• Doporučujeme použít kabel typu Coreless HDMI, je-li to možné. Pokud použijete kabel Core HDMI, použijte kabel s průměrem menším než 14 mm.
• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC.
• Pokud je přenášený zvuk ve formátu Dolby Digital a „Formát digitálního zvukového výstupu“ na televizoru je nastaven na možnost PCM, doporučujeme, abyste nastavení změnili na Dolby Digital. Pokud se nastavení na televizoru změní, můžete si vychutnávat lepší kvalitu zvuku. (V nabídce televizoru mohou být pro funkce Dolby Digital a PCM použity jiné výrazy v závislosti na výrobci televizoru.)CZE - 17 Metoda č. 2. Připojení pomocí optického kabelu Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.

• Pokud použijete optický kabel a konektory jsou zakryté, nezapomeňte kryty sejmout. D.IN Spodní strana zařízení Soundbar Horní strana zařízení Soundbar Optický kabel (není součástí balení) 1. Vypněte televizor a zařízení Soundbar a propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port výstupu OPTICAL na televizoru pomocí optického kabelu (není součástí balení) tak, jak je uvedeno na obrázku.

2. Zapněte zařízení Soundbar a televizor.

3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko

(Zdroj) a vyberte režim „D.IN“.

4. Zvuk televizoru vychází ze zařízení Soundbar.

Používání funkce Q-Symphony Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v menu televizoru Zvukový výstup položka „TV+Soundbar“. Vyberte příslušnou nabídku. Optický kabel (není součástí balení) Kabel HDMI NEBO D.IN Menu TV

• Příklad menu televizoru: TV + [AV]Název řady Soundbar [HDMI] POZNÁMKA

• Funguje na základě kodeku podporovaného televizorem.

• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).

• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar. Používání zvuku Spacet Poskytuje optimalizovanou kvalitu zvuku na základě analýzy prostředí, ve kterém posloucháte zvuk. Pokud chcete tuto funkci zapnout, zapněte režim Adaptive Sound+ v menu televizoru Samsung. (Domů ( ) → Nastavení ( ) → Obecné → Inteligentní nastavení režimu → Adaptive Sound+) POZNÁMKA

• Když zapnete v televizoru režim Adaptive Sound+, režim zvuku v zařízení Soundbar se automaticky změní na Adaptive Sound+.

• Tato funkce je k dispozici, když zařízení Soundbar připojíte k některým televizorům Samsung.CZE - 18 06 POUŽÍVÁNÍ BEZDRÁTOVÉHO PŘIPOJENÍ K TELEVIZORU Metoda č. 1. Připojení přes Bluetooth Pokud je přes Bluetooth připojený televizor Samsung, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.• Lze připojit pouze jeden televizor Samsung současně.
• Lze připojit televizor Samsung, který podporuje funkci Bluetooth. Ověřte technické údaje televizoru. 5 Sec SOUND MODE PAIR Horní strana zařízení Soundbar NEBO BT PAIRING První připojení

1. Stisknutím tlačítka PAIR na dálkovém ovladači zařízení Soundbar vstoupíte do režimu „BT PAIRING“.

(NEBO)a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte možnost „BT“. Za několik sekund se možnost „BT“ přepne automaticky na „BT PAIRING“ nebo se změní na „BT READY“, pokud existuje záznam o připojení. b. Jakmile se zobrazí zpráva „BT READY“, stiskněte a podržte na 5 sekund tlačítko (Zdroj) na horním panelu zařízení Soundbar, dokud se nezobrazí položka „BT PAIRING“.2. Na televizoru Samsung vyberte režim Bluetooth. (Příklad: Domů ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth → [AV] Samsung Soundbar Q700A / Q710A (Bluetooth))

3. Ze seznamu na obrazovce televizoru vyberte možnost „[AV] Samsung Soundbar Q700A / Q710A“.

Dostupné zařízení Soundbar bude na seznamu zařízení Bluetooth televizoru označeno jako „Vyžaduje párování“ nebo „Spárováno“. Chcete-li připojit televizor Samsung k zařízení Soundbar, vyberte zprávu a poté vytvořte připojení.

• Jakmile je televizor Samsung připojený, zobrazí se na předním displeji zařízení Soundbar [Název televizoru] → „BT“.

4. Nyní můžete ze zařízení Soundbar poslouchat zvuk televizoru Samsung.

• Po prvním připojení zařízení Soundbar k televizoru Samsung se můžete znovu připojit pomocí režimu „BT READY“. Pokud se zařízení nepodaří připojit
• Pokud je na seznamu reproduktorů televizoru Samsung uvedeno stávající zařízení Soundbar (např. [AV] Samsung Soundbar Q700A / Q710A), odstraňte jej.• Poté opakujte kroky 1 až 3. Odpojení zařízení Soundbar od televizoru Samsung Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Odpojení chvíli trvá, protože televizor Samsung musí přijmout od zařízení Soundbar odpověď. (Požadovaný čas se může lišit v závislosti na modelu televizoru Samsung.) Jaký je rozdíl mezi funkcemi BT READY a BT PAIRING?

• BT READY: V tomto režimu můžete znovu připojit jakýkoli televizor nebo mobilní zařízení Samsung, které jste připojili dříve.

• BT PAIRING: V tomto režimu můžete připojit k jednotce Soundbar nové zařízení. (Na dálkovém ovladači zařízení Soundbar stiskněte tlačítko PAIR nebo stiskněte a podržte na více než 5 sekund na horním straně zařízení Soundbar tlačítko (Zdroj), dokud je Soundbar v režimu „BT“.) Poznámky k připojení Bluetooth
• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.• Pokud budete při připojování zařízení Bluetooth požádáni o PIN kód, zadejte <0000>.• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích: ‒ Pokud je v okolí zařízení Soundbar silné elektrické pole. ‒ Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně. ‒ Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.
• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.CZE - 19 Metoda č. 2. Připojení prostřednictvím Wi-Fi Kontrolní opatření před připojením

• Připojení Wi-Fi je dostupné pouze u televizorů Samsung TV.

• Zkontrolujte, zda je bezdrátový směrovač (Wi-Fi) zapnutý a televizor je připojený ke směrovači.

• Televizor a Soundbar musí být připojeny ke stejné bezdrátové síti (Wi-Fi).

• Pokud bezdrátový směrovač (Wi-Fi) používá kanál DFS, nebude možná vytvořit připojení Wi-Fi mezi televizorem a Soundbar. Podrobnosti zjistíte u svého poskytovatele služeb Internetu.

• Protože menu se mohou v různých letech výroby lišit, podívejte se do návodu k použití televizoru.

• Chcete-li připojit televizor k Soundbar prostřednictvím Wi-Fi, nejprve připojte Soundbar k bezdrátovému směrovači. Další podrobnosti ohledně vytvoření připojení Wi-Fi naleznete na straně 23. 1. Další informace o bezdrátovém připojení (Wi-Fi) k zařízení Soundbar najdete na straně 23, „Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť)“.

2. Zdroj vstupu televizoru můžete změnit pomocí menu Zvuk pro Soundbar.

• Televizory Samsung TV vyrobené v roce 2017 nebo novější Domů ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → [AV] Samsung Soundbar Q700A / Q710A (Wi-Fi)CZE - 20

07 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

Metoda č. 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos) Kontrolní opatření před připojením

• Pokud možnosti výstupu zvuku zahrnují možnost sekundárního zvuku, ujistěte se, že je tato možnost vypnutá.

• Ujistěte se, že obsah podporuje technologii Dolby Atmos®. Horní strana zařízení Soundbar HDMI Kabel HDMI Externí zařízení Kabel HDMI

1. Pomocí kabelu HDMI propojte port HDMI OUT na externím zařízení s portem HDMI na spodní straně Soundbar.

2. Pomocí kabelu HDMI propojte port HDMI IN na televizoru s portem HDMI TO TV (eARC/ARC) na spodní straně Soundbar.

3. Zapněte zařízení Soundbar, televizor a externí zařízení.

4. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko

(Zdroj) a vyberte režim „HDMI“.

5. Na displeji Soundbar se zobrazí potvrzení, že je aktuálně vybraný režim „HDMI“ a Soundbar začne přehrávat zvuky.

• Pokud používáte Dolby Atmos®: Je-li vstupní zdroj ve formátu Dolby Atmos®, výstupem bude 3.1.2 kanálový zvuk.

• Po aktivaci technologie Dolby Atmos® se na předním displeji zobrazí „DOLBY ATMOS“.

• Kongurace technologie Dolby Atmos® na přehrávači BD a dalších zařízeních V menu nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Domů → Zvuk→ Digitální výstup a vyberte možnost Bitstream (nezpracovaný). Specikace podporovaných signálů UHD (3840 x 2160p) Frekvence snímků (fps; snímky/s) Barevná hloubka RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 < 60 8 bitů O O O O 10 bitů - - O O 12 bitů - - O O

8 bitů - - - - 10 bitů - - - -

• Specikace podporovaných signálů se může lišit v závislosti na připojeném externím zařízení nebo podmínkách použití.CZE - 21 Metoda č. 2. Připojení pomocí optického kabelu Horní strana zařízení Soundbar BD / DVD přehrávač / set- top box / herní konzole D.IN Spodní strana zařízení Soundbar Optický kabel (není součástí balení) 1. Pomocí optického kabelu (není součástí balení) propojte vstup DIGITAL AUDIO IN (OPTICAL) na hlavní části zařízení Soundbar a port OPTICAL OUT na externím zařízení.

2. Zapněte zařízení Soundbar a externí zařízení.

3. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka

(Zdroj) režim „D.IN“.

4. Vaše zařízení Soundbar bude přehrávat zvuk z externího zařízení.CZE - 22

08 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

Metoda č. 1. Připojení přes Bluetooth Pokud je přes Bluetooth připojeno mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečné kabeláže.

• Pokud se připojíte ke spárovanému zařízení Bluetooth a jednotka Soundbar je vypnutá, zařízení Soundbar se automaticky zapne. 5 Sec SOUND MODE PAIR Mobilní zařízeníHorní strana zařízení Soundbar NEBO BT PAIRING První připojení
• Při připojování k novému zařízení Bluetooth zkontrolujte, že je zařízení v dosahu 1 m.

1. Stisknutím tlačítka PAIR na dálkovém ovladači zařízení Soundbar vstoupíte do režimu „BT PAIRING“.

(NEBO)a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte možnost „BT“. Za několik sekund se možnost „BT“ přepne automaticky na „BT PAIRING“ nebo se změní na „BT READY“, pokud existuje záznam o připojení. b. Jakmile se zobrazí zpráva „BT READY“, stiskněte a podržte na 5 sekund tlačítko (Zdroj) na horním panelu zařízení Soundbar, dokud se nezobrazí položka „BT PAIRING“.

2. Na zařízení vyberte ze zobrazeného seznamu možnost „[AV] Samsung Soundbar Q700A / Q710A“.

• Jakmile se jednotka Soundbar připojí k mobilnímu zařízení, zobrazí se na předním displeji [Název mobilního zařízení] → „BT“.

3. Přehrávejte hudební soubory ze zařízení připojeného přes Bluetooth prostřednictvím jednotky Soundbar.

• Po prvním připojení jednotky Soundbar k mobilnímu zařízení se můžete znovu připojit pomocí režimu „BT READY“. Pokud se zařízení nepodaří připojit
• Pokud je na seznamu reproduktorů mobilního zařízení uvedeno stávající zařízení Soundbar (např. „[AV] Samsung Soundbar Q700A / Q710A“), odstraňte jej.• Zopakujte kroky 1 a 2. Jaký je rozdíl mezi funkcemi BT READY a BT PAIRING?

• BT READY: V tomto režimu můžete znovu připojit jakýkoli televizor nebo mobilní zařízení Samsung, které jste připojili dříve.

• BT PAIRING: V tomto režimu můžete připojit k jednotce Soundbar nové zařízení. (Na dálkovém ovladači zařízení Soundbar stiskněte tlačítko PAIR nebo stiskněte a podržte na více než 5 sekund na horním straně zařízení Soundbar tlačítko (Zdroj), dokud je Soundbar v režimu „BT“.) Poznámky k připojení Bluetooth
• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.• Pokud budete při připojování zařízení Bluetooth požádáni o PIN kód, zadejte <0000>.• Zařízení se po 18 minutách v pohotovostním stavu automaticky vypne.
• Zařízení Soundbar nemusí správně vyhledávat nebo připojovat zařízení Bluetooth v následujících situacích: ‒ Pokud je v okolí zařízení Soundbar silné elektrické pole. ‒ Pokud je s jednotkou Soundbar spárováno více zařízení Bluetooth současně. ‒ Pokud je zařízení Bluetooth vypnuté, není v dosahu nebo má poruchu.
• Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění – např. mikrovlnné trouby, bezdrátová zařízení LAN – musí být mimo dosah hlavní jednotky Soundbar.• Soundbar podporuje data SBC (44,1 kHz, 48 kHz).• Připojujte pouze k zařízení Bluetooth, které podporuje funkci A2DP (AV).• Soundbar nelze připojit k zařízení Bluetooth, které podporuje pouze funkci HF (hands-free).• Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.
• Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.• Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.CZE - 23

• Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky: ‒ Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar ‒ V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám. ‒ Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN. ‒ I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

• Pokud budete při připojování zařízení Bluetooth požádáni o PIN kód, zadejte <0000>.

• Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

• Toto bezdrátové zařízení může při provozu způsobit elektrické rušení. Odpojení zařízení Bluetooth od zařízení Soundbar Zařízení Bluetooth lze od zařízení Soundbar odpojit. Pokyny najdete v návodu k použití zařízení Bluetooth.

• Zařízení Soundbar se odpojí.

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na předním displeji zařízení Soundbar zobrazí text „BT DISCONNECTED“. Odpojení zařízení Soundbar od zařízení Bluetooth Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Odpojení chvíli trvá, protože zařízení Bluetooth musí přijmout od zařízení Soundbar odpověď. (Doba odpojení se může lišit v závislosti na zařízení Bluetooth.)

• Po odpojení zařízení Soundbar od zařízení Bluetooth se na předním displeji zařízení Soundbar zobrazí text „BT DISCONNECTED“. Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť) Chcete-li připojit jednotku Soundbar k mobilnímu zařízení přes bezdrátovou síť (Wi-Fi), je vyžadována aplikace SmartThings. První připojení

1. Nainstalujte do mobilního zařízení (telefon nebo tablet) aplikaci SmartThings a spusťte ji.

2. V aplikaci pak podle pokynů přidejte zařízení Soundbar.

• Na některých zařízeních se automatické okno (druhá kopie obrazovky níže) nemusí zobrazit. Pokud se neotevře okno místní nabídky, stiskněte na Home tlačítko „ “. Zařízení Soundbar bylo přidáno do aplikace. Spusťte aplikaci Automatické okno Přidat zařízení Aplikace SmartThingsCZE - 24 09 ZAČÍNÁME S ASISTENTEM ALEXA U PRODUKTU AMAZON (FUNGUJE S ASISTENTEM ALEXA)

• Tato funkce nemusí být podporována v závislosti na modelu nebo zeměpisné oblasti.

• Tato funkce podporuje jen některé jazyky a podporované funkce se mohou lišit v závislosti na zeměpisné oblasti.

• Informace o specikacích či kompatibilitě produktů najdete na webu společnosti Samsung (www.samsung.com).

• Tuto službu poskytuje společnost Amazon a může být kdykoli ukončena. Společnost Samsung nenese žádnou odpovědnost za dostupnost služby.

• Obrazovka aplikace Amazon Alexa může být kdykoli změněna bez předchozího upozornění. Připojení k produktu Amazon a používání asistenta s produktem (Amazon Echo) Pomocí zařízení Amazon Echo můžete ovládat Soundbar a využívat hudební služby poskytované prostřednictvím Amazon Echo. Abyste mohli používat asistenta Amazon Alexa, potřebujete účet Amazon, pomocí kterého připojíte Soundbar prostřednictvím sítě.

1. Nainstalujte do mobilního zařízení aplikaci SmartThings a spusťte ji.

2. Podle pokynů v aplikaci si založte účet Alexa a přihlaste se do služby.

Ovládání zařízení Soundbar hlasovými příkazy

• Služba Amazon Echo, kterou můžete používat se svým Soundbarem, je omezena pouze na přehrávání hudby. K dalším službám poskytovaným službou Amazon Echo, například zprávy a předpověď počasí, můžete získat přístup pouze ze svého zařízení Amazon Echo. Aktivace + Příkaz + Název reproduktoru

• Použití hlasových příkazů pro Soundbar s názvem „Obývák“ Akce Hlasový příkaz Nastavení úrovně hlasitosti 5 „Alexo, nastav hlasitost na 5 v Obýváku“ Zvýšení úrovně hlasitosti „Alexo, zvyš hlasitost v Obýváku“ Ztlumení zvuku „Alexo, ztlum zvuk v Obýváku“ Poslech rozhlasové stanice s názvem KISS FM „Alexo, přehraj Kiss FM v Obýváku” Přehrání další skladby „Alexo, další skladbu v Obýváku“ Zastavení zvuku „Alexo, zastav přehrávání zvuku v Obýváku“ Vypnutí zvuku „Alexo, vypni zvuk v Obýváku“CZE - 25 Používání Tap Sound Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvukový obsah.

• Tato funkce nemusí být podporována u všech mobilních zařízení.

• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším. Horní strana zařízení Soundbar Mobilní zařízení Aplikace SmartThings

1. Zapněte na mobilním zařízení funkci Tap Sound.

• Postup pro zapnutí této funkce naleznete dále v části „Nastavení funkce Tap Sound“.

2. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start now“.

Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

3. Přehrajte zvukový obsah z mobilního zařízení zařízením Soundbar.

• Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

• Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.

• Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.

• Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace. Nastavení funkce Tap Sound Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spusťte aplikaci SmartThings.

2. Na obrazovce aplikace SmartThings v mobilním zařízení vyberte menu ( → ).

3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení mobilního zařízení k zařízení Soundbar. Funkce je zapnutá. POZNÁMKA

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.

• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.CZE - 26

10 PŘIPOJENÍ K APPLE AIRPLAY 2

Tato funkce nemusí být v některých zemích dostupná. Připojení a použití s produktem Apple

• Pomocí technologie AirPlay 2 můžete ovládat domácí audiosystém z telefonu iPhone, tabletu iPad, reproduktoru HomePod nebo Apple TV.

• Tento Samsung Soundbar podporuje technologii AirPlay 2 a vyžaduje systém iOS 11.4 nebo novější. POZNÁMKA

• Potvrďte, že je zařízení Soundbar připojené k Wi-Fi. (viz část Metoda č. 2. Připojení přes Wi-Fi (bezdrátovou síť))CZE - 27

• Montáž provádějte pouze na svislou stěnu.

• Zařízení neinstalujte v místě s vysokou teplotou nebo vlhkostí.

• Zkontrolujte, zda je stěna dostatečně silná, aby zařízení unesla. Pokud ne, stěnu vyztužte nebo zvolte pro montáž jiné místo.

• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.

• Zakupte si upevňovací šrouby podle typu a tloušťky stěny, na kterou chcete Soundbar připevnit. ‒ Průměr: M5 ‒ Délka: Doporučujeme 35 mm nebo více.

• Před instalací zařízení Soundbar na stěnu připojte kabely jednotky k externím zařízením.

• Před montáží zkontrolujte, zda je jednotka vypnuta a odpojena. Jinak by mohlo dojít k úrazu elektrickým proudem. Součástky pro upevnění na stěnu Průvodce upevněním na stěnu 2 ks 2 ks (M4 × L10) Držák šroubu Šroub 2 ks Držák pro upevnění na stěnu

1. Přiložte na povrch stěny šablonu pro upevnění na stěnu.

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.

• Pokud máte televizor přimontovaný ke stěně, připevněte zařízení Soundbar alespoň 5 cm pod něj. 5 cm nebo více

2. Zarovnejte osu šablony pro upevnění na stěnu se středem televizoru

(pokud zařízení Soundbar instalujete pod něj), a následně upevněte šablonu pro upevnění na stěnu ke stěně páskou.

• Pokud zařízení nemontujete pod televizor, umístěte osu do středu montážní oblasti. osa

3. Do otvorů ve středech obrázků A-TYPE na koncích šablony zastrčte

špičku pera nebo ořezané tužky a udělejte značky pro otvory pro nosné šrouby a potom sejměte šablonu pro upevnění na stěnu.

4. V místě každé značky vyvrtejte do stěny otvor vrtákem vhodné velikosti.

• Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy nebo hmoždinky. Používáte-li kotvy nebo hmoždinky, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

5. Každým držákem šroubu prostrčte šroub a jednotlivé šrouby pevně

zašroubujte do otvorů pro nosné šrouby.

6. Pomocí dvou šroubů namontujte na spodní část zařízení Soundbar ve

správném směru dva držáky pro upevnění na stěnu.

• Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěny závěsné součásti držáků pro upevnění na stěnu. Zadní strana zařízení Soundbar Pravý okraj zařízení SoundbarCZE - 28

7. Namontujte zařízení Soundbar pomocí přiložených držáků pro upevnění

na stěnu tím, že je zavěsíte na držáky šroubů.

8. Zasuňte zařízení Soundbar podle následujícího obrázku tak, aby držáky

pro upevnění na stěnu držely pevně na držácích šroubů.

• Vložte držáky šroubů do široké (spodní) části držáků pro upevnění na stěnu a následně posuňte držáky pro upevnění na stěnu dolů tak, aby spočívaly bezpečně na držácích šroubů. 12 INSTALACE SOUNDBARU

NAD STOJAN TELEVIZORU

Komponenta 4 ks Pryžová podložka Při instalaci upevněte pryžové podložky na spodní stranu zařízení Soundbar a teprve poté jej můžete umístit nad stojan televizoru. Připevněte pryžové podložky tak, aby nepřečnívaly přes okraje stojanu televizoru. Postupujte podle obrázku níže. Pryžová podložka Umístěte Soundbar na stojan televizoru. Podle obrázku vyrovnejte střed televizoru se středem soundbaru a opatrně vložte soundbar do stojanu televizoru. POZNÁMKA

• Soundbar musí být umístěn na rovném a pevném povrchu.

• Nedostatečný odstup od televizoru může vést k problémům s akustikou.CZE - 29 13 AKTUALIZACE SOFTWARU Automatická aktualizace Pokud je zařízení Soundbar připojené k internetu, provádí se aktualizace softwaru, i když je zařízení Soundbar vypnuté.

• Chcete-li použít funkci automatické aktualizace, musí být zařízení Soundbar připojeno k internetu. Připojení Wi-Fi k zařízení bude ukončeno, pokud dojde k odpojení napájecího kabelu zařízení Soundbar nebo výpadku proudu. V případě výpadku proudu a po jeho obnovení nebo pokud znovu zapojíte napájecí kabel, zapněte zařízení Soundbar a znovu jej připojte k internetu. Aktualizace USB

HDMI NETWORK ID SETHDMI TO TV(eARC/ARC) HDMI INHDMI OUT(TV-ARC)

(OPTICAL) SERVICE DC 19V Spodní strana zařízení Soundbar Kabel adaptéru Micro USB do USB (není součástí balení) Společnost Samsung může v budoucnu nabízet aktualizace systému zařízení Soundbar. Pokud je aktualizace k dispozici, můžete zařízení Soundbar aktualizovat zapojením jednotky USB s aktualizací softwaru do portu SERVICE zařízení Soundbar.

1. Přejděte na webovou stránku společnosti Samsung (www.samsung.

com) → v menu zákaznické podpory vyhledejte příslušný název modelu.

• Podrobnosti o aktualizaci naleznete v návodu k upgradu.

2. Stáhněte si soubor upgradu (typ USB).

3. Rozbalte soubor a vytvořte složku s názvem souboru.

4. Vytvořenou složku uložte na paměťové zařízení USB a to následně

připojte k zařízení Soundbar.

5. Zapněte zařízení Soundbar. Na produktu se zobrazí zpráva „UPDATE“ a

bude se cca 3 min aktualizovat.

• Během aktualizace produkt nevypínejte ani nevyjímejte paměťové zařízení USB.

• Pokud se zpráva „UPDATE“ na displeji nezobrazí, odpojte ze zařízení Soundbar napájecí kabel a zase jej připojte.

• Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.

• Podpora aktualizace se odvíjí od typu USB. Inicializace Horní strana zařízení Soundbar INIT Zapněte zařízení Soundbar a přímo na jednotce stiskněte alespoň na 5 sekund současně tlačítka (Hlasitost). Na displeji se zobrazí „INIT“ a dojde k inicializaci zařízení Soundbar. UPOZORNĚNÍ

• Inicializují se všechna nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, pokud je inicializace vyžadována.CZE - 30

14 ODSTRAŇOVÁNÍ POTÍŽÍ

Než začnete hledat pomoc, zkuste následující tipy. Soundbar se nezapne

• Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky. Soundbar nepracuje správně

• Po vytažení napájecí kabel znovu zapojte.

• Odpojte napájecí kabel z externího zařízení a zkuste to znovu.

• Pokud není k dispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (viz str. 9) V případě, že nefunguje dálkový ovladač

• Namiřte dálkový ovladač přímo na Soundbar.

• Vyměňte baterie za nové. Ze zařízení Soundbar nevychází žádný zvuk

• Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte.

• Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení.

• V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV: Domů ( ) → Nastavení ( ) → Zvuk → Zvukový výstup

• Propojovací kabely vedoucí k zařízení Soundbar nesmí být uvolněné. Odpojte kabel a zase jej připojte.

• Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení.

• Inicializujte produkt a zkuste to znovu. (viz str. 29) Ze subwooferu nevychází žádný zvuk

• Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (viz str. 13)

• Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek.

• Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení.

• Odpojte a znovu připojte zástrčku napájení. Hlasitost subwooferu je příliš nízká.

• Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (viz str. 10)

• Přemístěte subwoofer blíž k sobě. V případě, že televizor není připojený přes HDMI TO TV (eARC/ARC)

• Zkontrolujte, zda je kabel HDMI správně zapojený do konektoru ARC. (viz str. 16)

• Připojení se nemusí zdařit z důvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo.

• Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC v nabídce televizoru. (Samsung TV: Domů ( ) → Nastavení ( )

• Obecné → Správce externích zařízení → Anynet+ (HDMI-CEC) ON)

• Chcete-li použít připojení s funkcí eARC, musí být funkce eARC zapnutá v menu televizoru. (Samsung TV: Domů ( ) → Nastavení ( ) → Zvuk → Nastavení pro pokročilé → Režim HDMI- eARC (Auto)) Po připojení k televizoru v režimu HDMI TO TV(eARC/ARC) není slyšet žádný zvuk.

• Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo Dolby Digital. (Pro televizor Samsung: Domů ( ) → Nastavení ( ) → Zvuk → Nastavení pro pokročilé → Formát digitálního zvukového výstupu) Soundbar se nepřipojí prostřednictvím Bluetooth.

• Při připojování nového zařízení přepněte pro připojení na režim „BT PAIRING“. (Stiskněte na dálkovém ovladači tlačítko PAIR nebo stiskněte na jednotce alespoň na 5 sekund tlačítko (Zdroj).)

• Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte.

• Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Domů ( ) → Nastavení ( ) → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth)

• Automatické propojení s televizorem může být vypnuto. Pokud je Soundbar v režimu „BT READY“, na 5 sekund podržte na dálkovém ovladači zařízení Soundbar tlačítko a vyberte ON-TV CONNECT. Pokud se zobrazí OFF-TV CONNECT, proveďte změnu výběru opětovným stisknutím a podržením tlačítka na 5 sekund.

• Odpojte a znovu připojte zástrčku napájení a zkuste to znovu.

• Inicializujte produkt a zkuste to znovu. (viz str. 29) Při připojení prostřednictvím Bluetooth zmizí zvuk

• Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd.

• Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže k zařízení Soundbar.

• Pokud je část vašeho těla v kontaktu s vysílačem a přijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci a podmínky pro používání. Nelze se připojit k Wi-Fi

• Zkontrolujte, zda máte zapnutý bezdrátový router.

• Vypněte router, zase jej zapněte a zkuste to znovu.

• Pokud je signál bezdrátové sítě příliš slabý, Soundbar se nepřipojí k síti. Pokud je to možné, přemístěte směrovač blíž k zařízení Soundbar, nebo odstraňte veškeré překážky mezi zařízením Soundbar a směrovačem.

• Pokud máte nový bezdrátový router, budete muset upravit síťové nastavení reproduktoru. Soundbar se nezapne automaticky s televizorem.

• Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení s televizorem neaktivní. Nejdříve televizor vypněte.CZE - 31 15 LICENCE Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2020 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X Pro, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Hudbu ze Spotify můžeš ovládat na dálku přes telefon, tablet nebo počítač. Na stránce spotify.com/connect najdeš, jak na to

• Software Spotify podléhá licencím třetích stran, jejichž seznam je uveden zde: https://www.spotify.com/connect/third-party-licenses.

Pokud chcete poslat dotazy a požadavky týkající se softwaru open sources, obraťte se na Samsung Open Source (http://opensource.samsung.com)

• Obrázky a ilustrace v této uživatelské příručce jsou pouze ilustrativní a mohou se lišit od skutečného vzhledu produktu.

• Správní poplatek bude účtován v případě, že (a) Přivoláte technika a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku). (b) Přístroj přinesete do opravny a výrobek nebude vadný (např. protože jste si nepřečetli uživatelskou příručku).

• O výši správního poplatku budete informováni před návštěvou technika.CZE - 32

18 TECHNICKÉ ÚDAJE A INFORMACE

Specikace Název modelu HW-Q700A / HW-Q710A Hmotnost 3,6 kg Rozměry (Š x V x H) 980,0 x 60,0 x 115,0 mm Rozsah provozních teplot +5 až +35 °C Rozsah provozní vlhkosti 10 až 75 % ZESILOVAČ Jmenovitý výstupní výkon ((30 W x 4) + (20 W x 2) + 10 W) + 160 W Podporované formáty přehrávání Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (Wi-Fi) 100 mW při 2,4 GHz – 2,4835 GHz, 200 mW při 5,15 GHz – 5,25 GHz, 100 mW při 5,25 GHz – 5,35 GHz a 5,47 GHz – 5,725 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (Bluetooth) 100 mW při 2,4 GHz–2,4835 GHz VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25 mW při 5,775GHz–5,875GHz Název subwooferu PS-WA75B Hmotnost 5,9 kg Rozměry (Š x V x H) 205,0 x 353,0 x 302,0 mm ZESILOVAČ Jmenovitý výstupní výkon 160 W VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ Maximální výkon vysílače (SRD) 25 mW při 5,775GHz–5,875GHz POZNÁMKA

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo na změny technických údajů bez předchozího upozornění.

• Hmotnost a rozměry jsou přibližné. Bezpečnostní opatření: Pokud zapnete/vypnete Wi-Fi, Soundbar se automaticky restartuje. Celkový příkon v pohotovostním režimu (W) 5,5 W Wi-Fi Metoda deaktivace portu Chcete-li zapnout či vypnout Wi-Fi, podržte na 30 sekund stisknuté tlačítko ID SET na dolním panelu zařízení Soundbar. Bluetooth Metoda deaktivace portu Chcete-li zapnout či vypnout Bluetooth, podržte na 30 sekund stisknuté tlačítko NETWORK na dolním panelu zařízení Soundbar.

• Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království. Funkci 5GHz sítě WLAN (Wi-Fi nebo SRD) tohoto zařízení je dovoleno používat pouze v interiérech.CZE - 33 [Správná likvidace baterií v tomto produktu] (Platí pro země s odděleným systémem sběru) Tato značka na baterii, v příručce nebo na obalu znamená, že by baterie v tomto výrobku neměly být po skončení životnosti likvidovány společně s jiným domovním odpadem. Where marked, the chemical symbols Hg, Cd or Pb indicate that the battery contains mercury, cadmium or lead above the reference levels in EC Directive 2006/66. If batteries are not properly disposed of, these substances can cause harm to human health or the environment. Abyste chránili přírodní zdroje a podporovali opětovné použití materiálů, oddělte baterie od jiných typů odpadu a recyklujte je prostřednictvím místního systému zpětného odběru baterií. Správná likvidace produktu (odpadní elektrická a elektronická zařízení) (Platí pro země s odděleným systémem sběru) Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin. Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci. Podnikoví uživatelé by měli kontaktovat svého dodavatele a zkontrolovat smluvní podmínky své kupní smlouvy. Tento produkt a jeho elektronické příslušenství nesmí být pro účely likvidace smíšeny s jinými komerčními odpady. Další Informace o ochraně životního prostředí a regulační povinnosti týkající se konkrétních výrobků společnosti Samsung, např. REACH, OEEZ, Baterie, naleznete na webové stránce: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

(Allikas) ja seejärel valige režiim „D.IN”.

• Na zníženie nebezpečenstva zásahu elektrickým prúdom nevystavujte toto zariadenie dažďu ani vlhkosti. POZOR

• Keď zapojíte napájací kábel, tlačidlo napájania začne fungovať o 4 až 6 sekúnd.

1. Pripojte napájací kábel k basovému reproduktoru.

4. Skontrolujte, či kontrolka LED s označením LINK svieti namodro (pripojené).

• Ak povolíte režim Adaptive Sound+ v televízore, režim zvuku v zariadení Soundbar sa automaticky zmení na Adaptive Sound+.

• Skontrolujte, či bezdrôtový smerovač (Wi-Fi) je zapnutý a TV je pripojený k smerovaču.

3. Vyberte režim D.IN stlačením tlačidla

konzoly na stenu pevne spočívali na skrutkách držiaka.

• Namierte diaľkový ovládač priamo na Soundbar.

• Skontrolujte, či je bezdrôtový smerovač zapnutý.
