MANUALE UTENTE HWQ700A SAMSUNG

INFORMAZIONI SULLA SICUREZZA

AVVERTENZE DI SICUREZZA

PER RIDURRE IL RISCHIO DI SCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER ASSISTENZA, RIVOLGERSI A UN TECNICO QUALIFICATO. Per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung, fare riferimento alla tabella riportata di seguito. ATTENZIONE RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE. Questo simbolo indica la presenza di alta tensione all'interno. È pericoloso toccare in qualsiasi modo le parti interne di questo prodotto. Questo simbolo indica che il prodotto include documentazione importante relativa al funzionamento e alla manutenzione. Prodotto di classe II: questo simbolo indica che non è necessario un collegamento di sicurezza a una messa a terra elettrica. Se questo simbolo non è presente su un prodotto dotato di cavo di alimentazione, ciò indica che il prodotto DEVE essere collegato in modo afdabile a una messa a terra di protezione. Tensione CA: la tensione nominale contrassegnata con questo simbolo è di tipo CA. Tensione CC: la tensione nominale contrassegnata con questo simbolo è di tipo CC. Attenzione. Consultare le Istruzioni per l'uso: questo simbolo indica la necessità di consultare il manuale utente per ottenere ulteriori informazioni sulla sicurezza. AVVERTENZA

• Per ridurre il rischio di incendio o scariche elettriche, non esporre questo dispositivo alla pioggia o all'umidità. ATTENZIONE

• PER EVITARE SCARICHE ELETTRICHE, INSERIRE COMPLETAMENTE IL CONTATTO LARGO DELLA SPINA NEL FORO GRANDE CORRISPONDENTE.

• Questo dispositivo deve sempre essere collegato a una presa CA con collegamento a terra di protezione.

• Per scollegare il dispositivo dalla rete elettrica occorre staccare la spina dalla presa; pertanto, la presa elettrica deve essere facilmente accessibile.

• Non esporre questo dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contenenti liquidi, ad esempio vasi, sul dispositivo.

• Per spegnere completamente il dispositivo, è necessario scollegare la spina di alimentazione dalla presa di corrente. Di conseguenza, la spina di alimentazione deve essere sempre facilmente e prontamente accessibile.ITA - 3 PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme

ai requisiti di alimentazione indicati nell'adesivo di identicazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci sia spazio circostante sufciente per la ventilazione (7~10 cm). Assicurarsi che le fessure di areazione non siano ostruite. Non posizionare l'unità su amplicatori o altre apparecchiature che potrebbero surriscaldarsi. Questa unità è progettata per l'utilizzo continuo. Per spegnere completamente l'unità, scollegare la spina CA dalla presa a parete. Scollegare l'unità se si prevede di non utilizzarla per un lungo periodo di tempo.

2. Durante temporali, scollegare la spina CA dalla presa a parete. I picchi di

tensione causati dai fulmini potrebbero danneggiare l'unità.

3. Non esporre l'unità alla luce solare diretta o ad altre fonti di calore.

In caso contrario, potrebbe generarsi un surriscaldamento con conseguente malfunzionamento dell'unità.

4. Proteggere il prodotto dall'umidità (ad es. vasi), dal calore in eccesso (ad

es. un camino) o da apparecchiature che creano forti campi magnetici o elettrici. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. È esclusivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basse temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzare l'unità attendere circa 2 ore no a quando non raggiunge la temperatura ambiente.

5. La batteria utilizzata con questo prodotto contiene sostanze chimiche

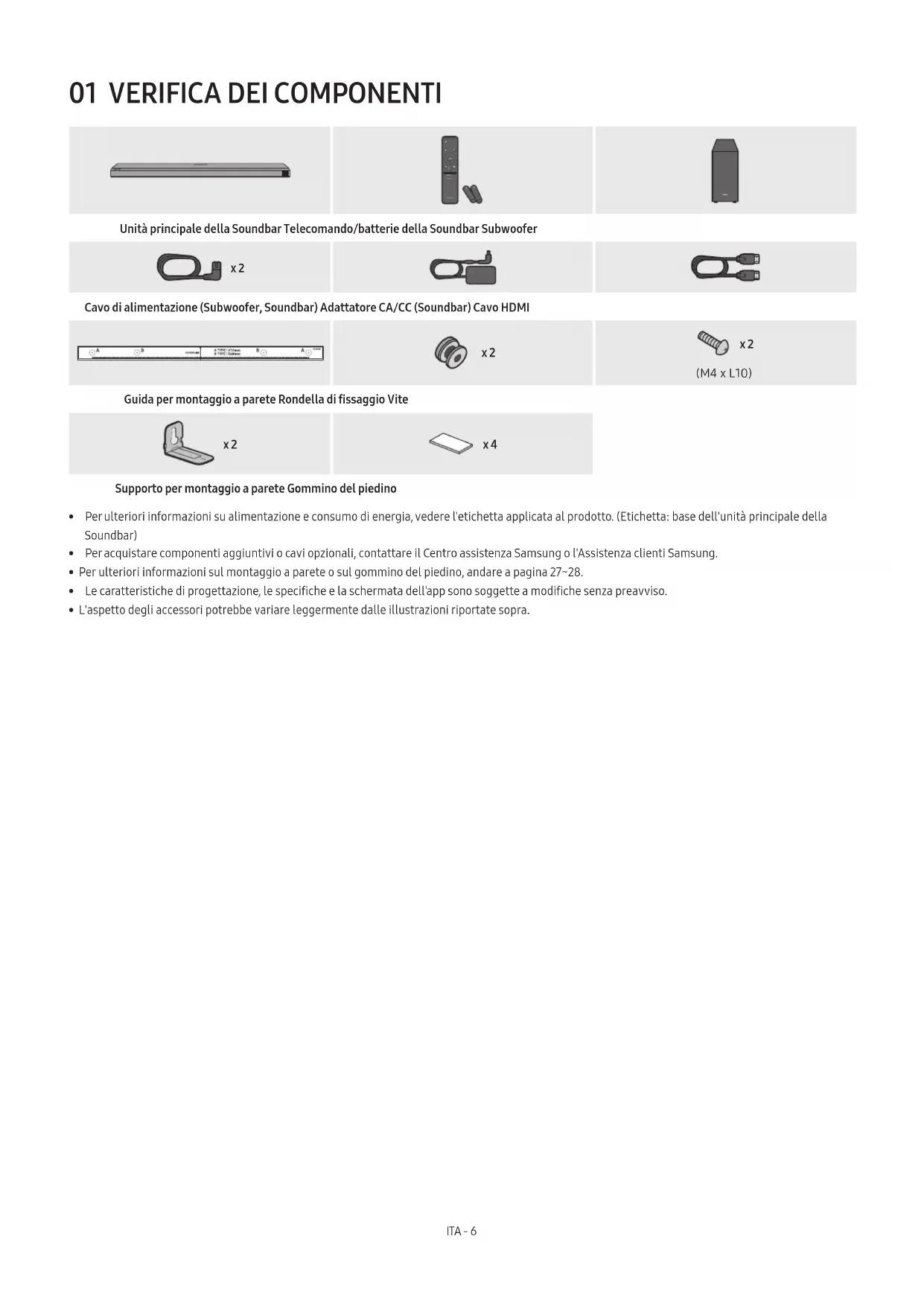

VOL WOOFER SOUNDBAR SOUND MODE PAIR Unità principale della Soundbar Telecomando/batterie della Soundbar Subwoofer x 2 Cavo di alimentazione (Subwoofer, Soundbar) Adattatore CA/CC (Soundbar) Cavo HDMI x 2 x 2 (M4 x L10) Guida per montaggio a parete Rondella di ssaggio Vite x 2 x 4 Supporto per montaggio a parete Gommino del piedino

• Per ulteriori informazioni su alimentazione e consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

• Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.

• Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 27~28.

• Le caratteristiche di progettazione, le speciche e la schermata dell'app sono soggette a modiche senza preavviso.

• L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.ITA - 7

02 PANORAMICA DEL PRODOTTO

Pannello anteriore/Pannello superiore della Soundbar

Posizionare il prodotto in modo che il logo SAMSUNG si trovi nella parte superiore.

Tasto (Accensione) Consente di accendere e spegnere.

Tasto (Volume) Consente di regolare il volume.

Tasto (Sorgente) Consente di selezionare il modo di immissione sorgente. Modalità di immissione Display Ingresso digitale ottico D.IN Ingresso ARC (HDMI OUT) D.IN → TV ARC (Conversione automatica) Ingresso HDMI HDMI Modalità Wi-Fi WIFI Modalità BLUETOOTH BT 4 Display Consente di visualizzare lo stato e la modalità corrente del prodotto. D.IN → HDMI → Wi-Fi → BT

• Dopo aver collegato il cavo di alimentazione, il pulsante di accensione inizierà a funzionare entro 4-6 secondi.

• L'unità inizierà a riprodurre l'audio dopo 4-5 secondi dall'accensione.

• Se l'audio proviene sia dal TV che dalla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno. Pannello inferiore della Soundbar

1 DIGITAL AUDIO IN (OPTICAL) Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Vedere pagina 21) 2 SERVICE Collegare un dispositivo di archiviazione USB per aggiornare il software del prodotto. 3 DC 19V (Ingresso alimentazione) Collegare l'adattatore CA/CC. (Vedere pagina 13)ITA - 8 4 NETWORK Premere per collegare una rete wireless (Wi-Fi) tramite l'app SmartThings. 5 ID SET Premere per connettere la Soundbar agli altoparlanti surround e a un subwoofer tramite una rete wireless. (Gli altoparlanti surround sono venduti separatamente). 6 HDMI Immette i segnali audio e video digitali tramite un cavo HDMI. Consente il collegamento all'uscita HDMI di un dispositivo esterno. (Vedere pagina 20) 7 HDMI TO TV (eARC/ARC) Collegare al jack HDMI di una TV. (Vedere pagina 16)

• Per scollegare il cavo di alimentazione dell’adattatore CA/CC da una presa a parete, tirare afferrandolo per la spina. Non tirare afferrando il cavo.

• Non collegare questa unità o altri componenti a una presa CA nché tutti i collegamenti tra i componenti non sono stati completati.ITA - 9

03 UTILIZZO DEL TELECOMANDO DELLA SOUNDBAR

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AA) Far scorrere il coperchio posteriore nella direzione indicata dalla freccia no a rimuoverlo completamente. Inserire 2 batterie AA (1,5 V) nel senso corretto della polarità. Far scorrere il coperchio della batteria no a raggiungere la posizione iniziale. Come utilizzare il telecomando

Pulsante di accensione Consente di accendere e spegnere la Soundbar.

• Funzione Spegnimento automatico L'unità si spegne automaticamente nelle situazioni seguenti:

• Nella modalità D.IN/HDMI/Wi-Fi/BT se non c'è alcun segnale audio da 18 minuti.

Sorgente Premere per selezionare una sorgente connessa alla Soundbar.

Silenziamento Premere il pulsante (Silenziamento) per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.

SOUND MODE È possibile selezionare il modo audio desiderato scegliendo tra STANDARD, SURROUND, GAME PRO o ADAPTIVE SOUND.

• STANDARD Emette il suono originale.

• SURROUND Offre un campo sonoro più ampio di quello standard.

• GAME PRO Fornisce un suono stereoscopico che permette di immergersi nell'azione mentre si gioca.

• ADAPTIVE SOUND Analizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.

Bluetooth PAIR Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto e attendere che venga visualizzata la schermata "BT PAIRING" per connettersi a un nuovo dispositivo Bluetooth.

Play/Pausa È possibile riprodurre o mettere in pausa la musica premendo il tasto.ITA - 10

Su/Giù/Sinistra/ Destra Premere sulle aree indicate per selezionare Su/Giù/Sinistra/Destra. Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.

• Navigazione musica Premere il pulsante Destro per selezionare il le musicale successivo. Premere il pulsante Sinistro per selezionare il le musicale precedente.

• ID SET Utilizzare questa opzione quando il subwoofer o i diffusori surround non sono collegati o devono essere ricollegati. Mentre i dispositivi sono spenti, tenere premuto il pulsante Su per 5 secondi per effettuare l'operazione ID SET. (Vedere pagina 14.)

Controllo suono Quando viene premuto, vengono visualizzate impostazioni quali TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL, and VIRTUAL ON/OFF in sequenza. L'opzione desiderata può essere regolata utilizzando i tasti Su/Giù.

• Per controllare il volume degli alti o dei bassi, selezionare TREBLE o BASS in Impostazioni audio e regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

• Tenere premuto il pulsante (Controllo suono) per circa 5 secondi per regolare l'audio di ciascuna banda di frequenza. È possibile scegliere tra 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz utilizzando i pulsanti Sinistro/Destro. Ciascuna di queste opzioni può essere regolata su un valore compreso tra -6 e +6 con i pulsanti Su/Giù. (Accertarsi che il modo Audio sia impostata su “STANDARD”.)

• Per controllare il volume di ciascun altoparlante, selezionare CENTER LEVEL o FRONT TOP LEVEL in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.

• Se il video sul TV e l'audio della Soundbar non sono sincronizzati, selezionare SYNC in Controllo suono e impostare il ritardo audio tra 0~300 millisecondi utilizzando i pulsanti Su/Giù.

• L'opzione SYNC è supportata solamente per alcune funzioni.

• Se gli altoparlanti surround sono collegati, selezionare REAR LEVEL, REAR TOP LEVEL e quindi utilizzare i pulsanti Su/ Giù per regolare il volume sull'intervallo compreso tra -6 e +6.

• La funzione dell'altoparlante VIRTUAL può essere impostata su ON/OFF tramite i pulsanti Su/Giù.

LIVELLO WOOFER (BASS) Premere il pulsante Su o Giù per regolare il livello del woofer (basso) su -12 o tra -6 e +6. Premere il pulsante per impostare il livello del volume del woofer (basso) su 0 (impostazione predenita).

VOLUME Premere il tasto su o giù per regolare il volume.

• Silenziamento Premere il pulsante VOL per disattivare l'audio. Premerlo nuovamente per riattivare l'audio.ITA - 11 Uso dei tasti nascosti (tasti con più di una funzione) Tasto nascosto Pagina di riferimento Tasto del telecomando Funzione WOOFER (su) Telecomando della TV acceso/spento (Standby) pagina 12 Su ID SET pagina 14 (Controllo suono) EQUALIZZATORE 7 bande pagina 10 Speciche di uscita per le diverse modalità effetti sonori Effetto Ingresso Uscita Solo con subwoofer Solo con subwoofer e kit diffusori posteriori wireless STANDARD

• Quando la sorgente di ingresso è Dolby Atmos®, DTS:X, tramite la congurazione del solo Subwoofer è disponibile l'audio a 3.1.2 canali, mentre con la congurazione del Subwoofer e del Kit altoparlante posteriore wireless è disponibile l'audio a 5.1.4 canali.

• Il Kit altoparlante posteriore wireless Samsung può essere acquistato separatamente. Per acquistare un kit o il subwoofer, contattare il fornitore presso il quale si è acquistata la Soundbar.

• Gli altoparlanti surround non riprodurranno audio per l'uscita a 2 canali mentre la modalità STANDARD è attiva. Per abilitare l'audio per gli altoparlanti surround, impostare la modalità effetto su SURROUND.ITA - 12 Regolazione del volume della Soundbar tramite il telecomando del TV Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere utilizzata soltanto con i telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.

• Per utilizzare questa funzione, impostare l'altoparlante del TV su Altoparlante esterno.

• Questa funzione è supportata da questi produttori: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Spegnere la Soundbar.

2. Spingere verso l'alto e tenere premuto il pulsante WOOFER per 5 secondi.

Ogni volta che si spinge verso l'alto e si tiene premuto per 5 secondi il pulsante WOOFER, la modalità cambia seguendo questo ordine: “OFF-TV REMOTE” (modalità predenita), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Tasto del telecomando Display Stato SOUND MODE VOL WOOFER SOUNDBAR (modalità predenita) OFF-TV REMOTE Disabilita il telecomando della TV. SOUND MODE VOL WOOFER SOUNDBAR SAMSUNG-TV REMOTE Abilita il telecomando IR di una TV Samsung. SOUND MODE VOL WOOFER SOUNDBAR ALL-TV REMOTE Abilita il telecomando IR di una TV di terze parti.ITA - 13

04 CONNESSIONE DELLA SOUNDBAR

Collegamento del cavo di alimentazione e delle unità Utilizzare i componenti di alimentazione per collegare il Subwoofer e la Soundbar alla presa elettrica nell'ordine seguente:

• Per ulteriori informazioni sui requisiti di alimentazione elettrica e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: base dell'unità principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

POWER Parte posteriore del subwoofer Cavo di alimentazione

2. Collegare innanzitutto il cavo di alimentazione all'adattatore CA/CC.

Collegare l'adattatore CA/CC (con il cavo di alimentazione) alla Soundbar.

DIGITAL AUDIO IN (OPTICAL)SERVICEDC 19V

(eARC/ARC) DC 19V Parte inferiore dell'unità principale della Soundbar Adattatore CA/CC Cavo di alimentazione 3. Collegare all'alimentazione la Soundbar e il subwoofer. Il subwoofer si collega automaticamente quando viene accesa la Soundbar. Luce blu accesa NOTA

• Eseguire l'allacciamento elettrico del Subwoofer prima di collegarlo alla Soundbar. Il Subwoofer si connetterà automaticamente all'accensione della Soundbar.

• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.

• Assicurarsi di appoggiare l'adattatore CA/CC in piano su un tavolo o sul pavimento. Se si posiziona l'adattatore CA/CC in modo che penda con l'ingresso del cavo CA rivolto verso l'alto, acqua o altre sostanze estranee potrebbero penetrare nell'adattatore e causarne il malfunzionamento. Collegamento manuale del Subwoofer Prima di eseguire la procedura di collegamento manuale:

• Assicurarsi che i cavi di alimentazione della Soundbar e del Subwoofer siano collegati correttamente.

• Assicurarsi che la Soundbar sia spenta.

1. Spegnere l'unità principale della Soundbar.ITA - 14

2. Tenere premuto ID SET sulla parte superiore del subwoofer per almeno 5 secondi.

• L'indicatore rosso sulla parte posteriore del diffusore si spegne e l'indicatore blu lampeggia. 5 Sec La luce blu lampeggia rapidamente Parte posteriore del subwoofer Parte posteriore del subwoofer

3. Premere il pulsante Su sul telecomando per 5 secondi.

• Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar.

• Al termine dell'operazione ID SET, la Soundbar si accenderà automaticamente. SOUNDMODE PAIR 5 Sec ID SET

4. Assicurarsi che il LED LINK emetta una luce blu ssa (collegamento completato).

Luce blu accesa L'indicatore LED LINK smette di lampeggiare e la luce blu rimane ssa quando viene stabilita una connessione tra la Soundbar e il Subwoofer wireless. Indicatori LED nella parte posteriore del Subwoofer LED Stato Descrizione Risoluzione Blu Acceso Connessione stabilita correttamente (funzionamento normale)

Lampeggiante Recupero della connessione Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente o attendere circa 5 minuti. Se l'indicatore continua a lampeggiare, provare a collegare manualmente il Subwoofer. Vedere pagina 13. Rosso Acceso Standby (con l'unità principale della Soundbar spenta) Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente. Connessione non riuscita Riconnettersi. Vedere le istruzioni per il collegamento manuale a pagina 13. Rosso e blu Lampeggiante Malfunzionamento Vedere le informazioni di contatto relative al Centro assistenza Samsung riportate nel presente manuale. NOTA

• Se l'unità principale è spenta, il Subwoofer wireless entrerà nella modalità standby e lo STANDBY LED sul retro del Subwoofer diventerà rosso dopo aver lampeggiato in blu per molte volte.ITA - 15

• Se nelle vicinanze della Soundbar si utilizza un dispositivo che si trova sulla sua stessa frequenza, le interferenze potrebbero causare interruzioni dell'audio.

• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente operativo. Se tra l'unità principale e il Subwoofer wireless è presente una parete metallica o in cemento armato, il sistema potrebbe non funzionare affatto poiché il segnale wireless non è in grado di attraversare il metallo. ATTENZIONE

• Le antenne di ricezione wireless sono integrate nel subwoofer wireless. Tenere l'unità lontana da acqua e umidità.

• Per un ascolto ottimale, assicurarsi che l'area intorno al Subwoofer wireless e al Modulo ricevitore wireless (venduto separatamente) sia libera da ostruzioni. Collegamento di un SWA-9500S (venduto separatamente) alla Soundbar Per ascoltare il vero audio surround wireless, collegare il Kit altoparlante posteriore wireless Samsung (SWA-9500S, venduto separatamente) alla Soundbar. Per informazioni dettagliate sui collegamenti, consultare il manuale del Kit altoparlante posteriore wireless Samsung.ITA - 16 05 UTILIZZO DI UNA CONNESSIONE CABLATA ALLA TV Metodo 1. Collegamento con HDMI ATTENZIONE
• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzare un cavo High Speed HDMI Cable with Ethernet. Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel) TV ARC Collegamento alla porta HDMI TO TV (eARC/ARC) dell'unita principale della Soundbar.Parte superiore della SoundbarCollegare la porta HDMI IN (ARC) della TV.Cavo HDMIParte inferiore della Soundbar1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella gura.2. Accendere la Soundbar e la TV. 3. Il messaggio "TV ARC" viene visualizzato nella nestra di visualizzazione dell'unità principale della Soundbar che diffonde l'audio della TV.
• Se l'audio del TV non viene emesso, premere il pulsante (Sorgente) sul telecomando o nella parte superiore della Soundbar per passare alla modalità “D.IN”. Sullo schermo vengono visualizzati in sequenza i messaggi "D.IN" e "TV ARC" e l'audio della TV viene diffuso.

• Se si collega un TV in grado di supportare la funzione eARC, sul display viene visualizzata la scritta “eARC” e l'audio viene riprodotto.

• Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. Per dettagli sull'impostazione, consultare il manuale utente del TV (ad es. TV Samsung: Home ( ) → Impostazioni ( ) → Audio → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

• Se il messaggio "TV ARC" non viene visualizzato nella nestra di visualizzazione dell'unità principale della Soundbar, assicurarsi che il cavo HDMI sia stato collegato alla porta corretta.• Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar. NOTA

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codicato in Dolby Digital e "Formato audio di uscita digitale" sulla TV è impostato su PCM, è consigliabile modicare l'impostazione in Dolby Digital. Dopo aver modicato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)ITA - 17 Metodo 2. Connessione tramite cavo ottico Elenco di controllo propedeutico al collegamento

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.

• Se si utilizza un cavo ottico e i terminali sono dotati di coperture, assicurarsi di rimuovere le coperture. D.IN Parte inferiore della Soundbar Parte superiore della Soundbar Cavo ottico (non fornito in dotazione) 1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella gura.

2. Accendere la Soundbar e la TV.

3. Premere il pulsante

(Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la modalità “D.IN”.

4. L'audio della TV viene diffuso dalla Soundbar.

Utilizzo della funzione Q-Symphony Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu “TV+Soundbar” sotto il menu Uscita audio del TV. Selezionare il menu corrispondente. Cavo ottico (non fornito in dotazione) Cavo HDMI OPPURE D.IN Menu del

• Esempio di menu del TV: TV + [AV] nome serie Soundbar [HDMI] NOTA

• Può funzionare secondo il codec supportato dal TV.

• Questa funzione è supportata solo quando il cavo HDMI o il cavo ottico (non fornito in dotazione) è collegato.

• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar. Uso dell'audio Spacet Per qualità audio migliorata tramite l'analisi degli spazi di ascolto. Per abilitare questa funzione, attivare la modalità Adaptive Sound+ nel menu del TV Samsung. (Home ( ) → Impostazioni ( ) → Generali → Impostazioni modalità intelligente → Adaptive Sound+) NOTA

• La modalità audio della Soundbar verrà impostata automaticamente su Adaptive Sound+ se si abilita la modalità Adaptive Sound+ sul TV.

• Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specici.ITA - 18 06 UTILIZZO DI UNA CONNESSIONE WIRELESS ALLA TV Metodo 1. Connessione tramite Bluetooth Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.
• È possibile connettere una sola TV Samsung alla volta.
• È possibile connettere una TV Samsung che supporta il Bluetooth. Vericare le speciche della TV. 5 Sec SOUND MODE PAIR Parte superiore della SoundbarOPPURE BT PAIRING La connessione iniziale

1. Premere il pulsante PAIR sul telecomando della Soundbar per attivare la modalità “BT PAIRING”.

(OPPURE)a. Premere il pulsante (Sorgente) sul pannello superiore e selezionare “BT”. In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita. b. Quando “BT READY” viene visualizzato, tenere premuto il pulsante (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare “BT PAIRING”.2. Selezionare la modalità Bluetooth sulla TV Samsung. (ad es. Home ( ) → Impostazioni ( ) → Audio → Uscita audio → Elenco altoparlanti Bluetooth → [AV] Samsung Soundbar Q700A / Q710A (Bluetooth))

3. Selezionare “[AV] Samsung Soundbar Q700A / Q710A” dall'elenco visualizzato sullo schermo del TV.

Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

• Dopo aver connesso la TV Samsung, sul display anteriore della Soundbar viene visualizzato [Nome TV] → "BT".

4. L'audio della TV Samsung viene ora emesso dalla Soundbar.

• Dopo aver connesso la Soundbar alla TV Samsung una prima volta, utilizzare la modalità "BT READY" per riconnetterla. Se il dispositivo non si connette
• Se nell'elenco degli altoparlanti visualizzato sul TV Samsung è presente una Soundbar esistente (ad es. [AV] Samsung Soundbar Q700A / Q710A), eliminarla.• Ripetere i passaggi da 1 a 3. Disconnessione della Soundbar dalla TV Samsung Premere il pulsante (Sorgente) sul pannello superiore o sul telecomando, quindi passare a qualsiasi modalità eccetto “BT”.

• La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar. (Il tempo necessario potrebbe variare in base al modello di TV Samsung.) Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.

• BT PAIRING : In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il pulsante PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante (Sorgente) nella parte superiore della Soundbar per almeno 5 secondi quando la Soundbar è in modalità “BT”). Note sulla connessione Bluetooth
• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: ‒ in presenza di un forte campo elettrico intorno alla Soundbar. ‒ quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. ‒ se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.ITA - 19 Metodo 2. Connessione tramite Wi-Fi Elenco di controllo propedeutico al collegamento

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.

• Controllare se il router wireless (Wi-Fi) è acceso e se il TV è connesso al router.

• Il TV e la Soundbar devono essere connessi alla stessa rete wireless (Wi-Fi).

• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra il TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.

• Dal momento che i menu possono differire a seconda dell'anno di produzione, consultare il manuale del TV in uso.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere pagina 23 per i dettagli su come stabilire una connessione Wi-Fi. 1. Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 23, “Metodo 2. Connessione tramite Wi-Fi (rete wireless)”.

2. Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

• TV Samsung rilasciati nel 2017 o negli anni successivi Home ( ) → Impostazioni ( ) → Audio → Uscita audio → [AV] Samsung Soundbar Q700A / Q710A (Wi-Fi)ITA - 20

07 CONNESSIONE DI UN DISPOSITIVO ESTERNO

Metodo 1. Connessione tramite cavo HDMI (compatibile con decodicazione e riproduzione Dolby Atmos) Elenco di controllo propedeutico al collegamento

• Se l'opzione Audio secondario è presente tra le opzioni dell'uscita audio, assicurarsi che sia impostata su Off.

• Assicurarsi che il contenuto supporti il Dolby Atmos®. Parte superiore della Soundbar HDMI Cavo HDMI Dispositivo esterno Cavo HDMI 1. Utilizzare un cavo HDMI per collegare la porta HDMI OUT del dispositivo esterno e la porta HDMI nella parte inferiore della Soundbar. 2. Utilizzare un cavo HDMI per collegare la porta HDMI IN del TV e la porta HDMI TO TV (eARC/ARC) nella parte inferiore della Soundbar.

3. Accendere la Soundbar, il TV e il dispositivo esterno.

4. Premere il pulsante

(Sorgente) sul pannello superiore o sul telecomando, quindi selezionare la modalità “HDMI”. 5. Il display Soundbar indica che la modalità “HDMI” è al momento selezionata e che la Soundbar inizia a riprodurre l'audio. NOTA

• Quando si usa Dolby Atmos®: Se la sorgente di ingresso è Dolby Atmos®, l'uscita è a 3.1.2 canali.

• Se è stata attivata la sorgente Dolby Atmos®, sul display anteriore viene visualizzata la scritta “DOLBY ATMOS”.

• Congurazione di Dolby Atmos® sul player BD o su altri dispositivi Aprire le opzioni relative all'uscita audio nel menu delle impostazioni del player BD o di un altro dispositivo e assicurarsi che l'opzione “Nessuna codica” sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato). Specica segnali UHD supportata (3840 x 2160p) Frequenza fotogrammi (fps) Profondità colori RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 < 60 8 bit O O O O 10 bit - - O O 12 bit - - O O

• La specica supportata può variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo.ITA - 21 Metodo 2. Connessione tramite cavo ottico Parte superiore della Soundbar BD/Lettore DVD/Set- top box/Console per videogiochi D.IN Parte inferiore della Soundbar Cavo ottico (non fornito in dotazione) 1. Utilizzare un cavo ottico (non fornito in dotazione) per collegare la porta DIGITAL AUDIO IN (OPTICAL) della Soundbar e la porta OPTICAL OUT del dispositivo esterno.

2. Accendere la Soundbar e il dispositivo esterno.

3. Selezionare la modalità “D.IN” premendo il pulsante

(Sorgente) sul pannello superiore o sul telecomando.

4. La Soundbar riprodurrà i suoni provenienti dal dispositivo esterno.ITA - 22

08 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.5 Sec SOUND MODE PAIR Dispositivo mobileParte superiore della SoundbarOPPURE BT PAIRING La connessione iniziale
• Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1. Premere il pulsante PAIR sul telecomando della Soundbar per attivare la modalità “BT PAIRING”.

(OPPURE)a. Premere il pulsante (Sorgente) sul pannello superiore e selezionare “BT”. In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita. b. Quando “BT READY” viene visualizzato, tenere premuto il pulsante (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare “BT PAIRING”.

2. Sul dispositivo, selezionare “[AV] Samsung Soundbar Q700A / Q710A” dall'elenco visualizzato.

• Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nome dispositivo mobile] → “BT".

3. Riprodurre i le musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

• Dopo aver collegato la Soundbar al dispositivo mobile una prima volta, utilizzare la modalità "BT READY" per riconnettersi. Se il dispositivo non si connette
• Se nell'elenco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. “[AV] Samsung Soundbar Q700A / Q710A”), eliminarla.• Ripetere i passaggi 1 e 2. Qual è la differenza tra BT READY e BT PAIRING?

• BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.

• BT PAIRING : In questa modalità,è possibile connettere un nuovo dispositivo alla Soundbar. (Premere il pulsante PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante (Sorgente) nella parte superiore della Soundbar per almeno 5 secondi quando la Soundbar è in modalità “BT”). Note sulla connessione Bluetooth
• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti: ‒ in presenza di un forte campo elettrico intorno alla Soundbar. ‒ quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar. ‒ se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.• La Soundbar è in grado di supportare i dati SBC (44,1 kHz, 48 kHz).• Collegare soltanto a un dispositivo Bluetooth in grado di supportare la funzione A2DP (AV).
• Non è possibile collegare la Soundbar a un dispositivo Bluetooth in grado di supportare soltanto la funzione di vivavoce HF (Hands Free).
• Quando si collega la Soundbar a un dispositivo Bluetooth, posizionare i due dispositivi il più vicino possibile.• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.• Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.ITA - 23

• Potrebbero vericarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti: ‒ Se il corpo entra in contatto con il trasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar. ‒ Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero vericarsi variazioni di corrente. ‒ Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless. ‒ Ostacoli come porte e pareti possono comunque incidere sulla qualità dell'audio anche quando i dispositivi si trovano all'interno della portata effettiva.

• Se viene richiesto un codice PIN durante il collegamento a un dispositivo Bluetooth, inserire <0000>.

• Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l'opzione Bluetooth è in uso.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento. Disconnessione del dispositivo Bluetooth dalla Soundbar È possibile scollegare un dispositivo Bluetooth dalla Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• La Soundbar verrà scollegata.

• Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio “BT DISCONNECTED”. Disconnessione della Soundbar dal dispositivo Bluetooth Premere il pulsante (Sorgente) sul pannello superiore o sul telecomando, quindi passare a qualsiasi modalità eccetto “BT”.

• La disconnessione richiede del tempo poiché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar (il tempo necessario può variare a seconda del dispositivo Bluetooth).

• Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio “BT DISCONNECTED” Metodo 2. Connessione tramite Wi-Fi (rete wireless) Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings. La connessione iniziale

1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet).

2. Sull'app, seguire le istruzioni per aggiungere la Soundbar.

• Il popup automatico (seconda screenshot di seguito) potrebbe non essere visualizzato su alcuni dispositivi. Se la nestra popup non viene visualizzata, premere “ ” sulla schermata Home. La Soundbar viene aggiunta all'app. Avvia app Popup automatico Aggiungi dispositivo App SmartThingsITA - 24 09 GUIDA INTRODUTTIVA AD AMAZON ALEXA CON UN PRODOTTO AMAZON (COMPATIBILE CON ALEXA)

• Questa funzione potrebbe non essere supportata in base al modello posseduto e all'area geograca di appartenenza.

• Questa funzione supporta solo alcune lingue e le funzioni supportate potrebbero variare in base all'area geograca.

• Per le speciche o la compatibilità del prodotto fare riferimento al sito Web Samsung (www.samsung.com).

• Il servizio è fornito da Amazon e può essere terminato in qualsiasi momento. Samsung non si assume alcuna responsabilità per la disponibilità del servizio.

• La schermata dell’app Amazon Alexa è soggetta a modiche senza preavviso. Collega e utilizza con un prodotto Amazon (Amazon Echo) È possibile utilizzare un prodotto Amazon Echo per controllare la Soundbar e usufruire dei servizi musicali forniti da Amazon Echo. Per utilizzare Amazon Alexa, è necessario disporre di un account Amazon per connettere la Soundbar attraverso la rete.

1. Installare l’app SmartThings sul dispositivo mobile e avviarla.

2. Inserire le credenziali dell’account Alexa seguendo le istruzioni visualizzate nell’app e accedere al servizio.

Usare i comandi vocali per controllare la Soundbar

• I servizi di Amazon Echo utilizzabili con la Soundbar sono limitati alla musica. Per accedere ad altri servizi di Amazon Echo, come ad esempio le notizie e le previsioni meteorologiche, è necessario utilizzare un prodotto Amazon Echo. Trigger + Comando + Nome altoparlante

• Per usare i comandi vocali per controllare la Soundbar denominata “Sala” Azione Comando vocale Per impostare il livello di volume su 5 “Alexa Imposta il volume su 5 su Sala” Per aumentare il livello di volume “Alexa Alza il volume su Sala” Per disattivare l'audio “Alexa Disattiva l'audio su Sala” Per ascoltare una stazione radio denominata KISS FM “Alexa Riproduci Kiss FM su Sala” Per riprodurre la canzone successiva “Alexa Prossima canzone su Sala” Per arrestare l'audio “Alexa Arresta su Sala” Per disattivare l'audio “Alexa Disattiva su Sala”ITA - 25 Utilizzo di Tap Sound Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.

• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva. Parte superiore della Soundbar Dispositivo mobile App SmartThings

1. Attivare la funzione Tap Sound sul dispositivo mobile.

• Per i dettagli su come attivare la funzione, consultare “Impostazione della funzione Tap Sound” di seguito. 2. Toccare la Soundbar con il dispositivo mobile. Selezionare “Start now” nella nestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

3. Riprodurre il suono dei contenuti sul dispositivo mobile attraverso la Soundbar.

• Questa funzione consente di collegare un dispositivo mobile alla Soundbar tramite Bluetooth rilevando le vibrazioni che si vericano quando il dispositivo tocca la Soundbar.

• Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può grafarsi o danneggiarsi.

• Si consiglia di utilizzare una cover per il dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.

• Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata. Impostazione della funzione Tap Sound Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.

2. Selezionare ( → ) nella schermata dell'app SmartThings visualizzata sul dispositivo mobile.

3. Impostare “Tap View, Tap Sound” su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata. NOTA

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.

• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufciente dalla Soundbar.ITA - 26

10 CONNESSIONE AD APPLE AIRPLAY 2

Questa funzione potrebbe non essere disponibile in alcuni Paesi. Collega e utilizza con un prodotto Apple

• Con AirPlay 2, puoi controllare il sistema audio di casa tua dal tuo iPhone, iPad, HomePod, o Apple TV.

• Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 11.4 o versioni successive. NOTA

• Vericare che la Soundbar sia connessa al Wi-Fi (consultare Metodo 2. Connessione tramite Wi-Fi (rete wireless))ITA - 27 11 INSTALLAZIONE

Precauzioni per l'installazione

• Installare solo su una parete verticale.

• Non installare in luoghi caratterizzati da temperature e/o umidità elevate.

• Vericare se la parete è sufcientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.

• Acquistare e utilizzare viti o tasselli di ssaggio appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, ssare le viti ai montanti della parete.

• Acquistare viti di montaggio a parete in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar. ‒ Diametro: M5 ‒ Lunghezza: consigliati almeno 35 mm.

• Prima di installare la Soundbar sulla parete, collegare i cavi dall'unità ai dispositivi esterni.

• Prima di installare l'unità, assicurarsi che sia spenta e scollegata dall'alimentazione. In caso contrario, potrebbero vericarsi scosse elettriche. Componenti del supporto per montaggio a parete Guida per montaggio a parete x 2 x 2 (M4 x L10) Rondella di ssaggio Vite x 2 Supporto per montaggio a parete

1. Posizionare la Guida per il montaggio a parete contro la supercie della

• La Guida per il montaggio a parete deve essere a livello.

• Installare la Soundbar almeno 5 cm sotto il TV se quest'ultimo è montato sulla parete. 5 cm o più

2. Allineare la linea centrale della Guida per il montaggio a parete con il

centro del TV (se si è deciso di montare la Soundbar sotto al TV) e ssare la Guida per il montaggio a parete al muro con del nastro adesivo.

• Se la Soundbar non verrà montata sotto al TV, posizionare la linea centrale al centro della supercie di installazione. Linea centrale

3. Spingere la punta di una penna o di una matita nel centro dei disegni

TIPO A su ciascuna estremità della Guida per segnare la posizione dei fori per le viti di montaggio e rimuovere la Guida per il montaggio a parete.

4. Utilizzando il trapano con una punta delle giuste dimensioni, praticare

un foro nella parete in corrispondenza di ciascun segno.

• Se i contrassegni non corrispondono alle posizioni delle viti prigioniere, accertarsi di inserire viti o tasselli adeguati nei fori prima di inserire le viti di montaggio. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufcientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

5. Far passare una vite (non fornita in dotazione) attraverso ciascuna

Rondella di ssaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.ITA - 28

6. Installare le 2 staffe di montaggio a parete nell'orientamento corretto

sulla parte inferiore della Soundbar utilizzando 2 viti.

• Durante il montaggio, assicurarsi che la parte di sostegno delle staffe di montaggio a parete si trovi dietro la parte posteriore della Soundbar. Parte posteriore della Soundbar Estremità destra della Soundbar

7. Installare la Soundbar con le staffe di montaggio a parete ssando tali

staffe sulle viti di sostegno posizionate sulla parete.

8. Far scorrere la Soundbar verso il basso come mostrato di seguito per

fare in modo che le staffe di montaggio a parete siano posizionate saldamente sulle viti di sostegno.

• Inserire le viti di sostegno nella parte larga (inferiore) delle staffe di montaggio a parete e far scivolare le staffe verso il basso per fare in modo che queste ultime siano posizionate saldamente sulle viti di sostegno. 12 INSTALLAZIONE DELLA SOUNDBAR SUL

Componente x 4 Gommino del piedino Fissare il Gommino del piedino nella parte superiore della Soundbar prima di collocarla in posizione sopra il piedistallo. Non dimenticare di montare i Gommini dei piedini per fare in modo che i due dispositivi non poggino fuori dai bordi del piedistallo del TV. Fare riferimento alla seguente gura. Gommino del piedino Collocare la Soundbar sul piedistallo di una TV. Come illustrato nell'immagine, allineare il centro della Soundbar al centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV. NOTA

• Assicurarsi che la Soundbar sia posizionata su una supercie piana e solida.

• Una distanza insufciente dal TV può causare problemi acustici.ITA - 29 13 AGGIORNAMENTO SOFTWARE Aggiornamento automatico Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

• Per utilizzare la funzione Aggiornamento automatico, la Soundbar deve essere connessa a Internet. La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet. Aggiornamento USB

HDMI NETWORK ID SETHDMI TO TV(eARC/ARC) HDMI INHDMI OUT(TV-ARC)

(OPTICAL) SERVICE DC 19V Parte inferiore della Soundbar Adattatore per cavo da Micro USB a USB (non fornito in dotazione) Samsung potrebbe in futuro rendere disponibili aggiornamenti per il rmware di sistema della Soundbar. Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l'unità USB che contiene il rmware di aggiornamento alla porta SERVICE della Soundbar.

1. Andare al sito Web Samsung (www.samsung.com) → cercare il nome del

modello nell'opzione di menu dell'assistenza clienti.

• Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.

2. Scaricare il le di aggiornamento (tipo USB).

3. Decomprimere il le per creare una cartella con il nome le.

4. Archiviare la cartella creata in un dispositivo USB, quindi collegarlo alla

5. Accendere la Soundbar. L'aggiornamento del prodotto viene avviato

entro 3 minuti e viene visualizzato il messaggio “UPDATE”.

• Durante l'aggiornamento, non spegnere o rimuovere l'USB.

• Se il messaggio “UPDATE” non viene visualizzato sul display, scollegare e ricollegare il cavo di alimentazione alla Soundbar.

• Se la versione più recente è già installata, l'aggiornamento non verrà effettuato.

• A seconda del tipo di USB, l'aggiornamento potrebbe non essere supportato. Inizializzazione Parte superiore della Soundbar INIT Con la Soundbar accesa, premere i pulsanti (Volume) sul corpo in contemporanea per almeno 5 secondi. Viene visualizzato il messaggio “INIT” sul display e la Soundbar viene inizializzata. ATTENZIONE

• Verranno inizializzate tutte le impostazioni della Soundbar. Assicurarsi di eseguire questa procedura soltanto se l'inizializzazione è necessaria.ITA - 30 14 RISOLUZIONE DEI PROBLEMI Prima di richiedere assistenza, vericare quanto segue. La Soundbar non si accende

• Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa. La Soundbar funziona in modo non regolare

• Disinserire e reinserire il cavo di alimentazione.

• Rimuovere il cavo di alimentazione dal dispositivo esterno e riprovare.

• In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Vedere pagina 9.) Se il telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.

• Sostituire le batterie. La Soundbar non emette suoni

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.

• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.

• Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Home ( ) → Impostazioni ( ) → Audio → Uscita audio → Seleziona Soundbar)

• Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.

• Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.

• Inizializzare il prodotto e riprovare. (Vedere pagina 29.) Il Subwoofer non emette suoni

• Assicurarsi che l'indicatore LED nella parte posteriore del subwoofer emetta una luce blu. Ricollegare la Soundbar e il Subwoofer se l'indicatore lampeggia in blu o diventa rosso. (Vedere pagina 13.)

• Potrebbe vericarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.

• Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.

• Rimuovere e ricollegare la spina di alimentazione. Il volume del subwoofer è troppo basso

• Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Vedere pagina 10.)

• Avvicinare a sé il diffusore del subwoofer. Se il TV non è collegato tramite HDMI TO TV (eARC/ARC) (DA HDMI A TV) (eARC/ARC)

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC. (Vedere pagina 16.)

• La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Collegare direttamente la Soundbar.

• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Home ( ) → Impostazioni ( ) → Generali → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ON)

• Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. (TV Samsung: Home ( ) → Impostazioni ( ) → Audio → Impostazioni avanzate → Modalità HDMI-eARC (Auto)) L'audio non viene riprodotto quando il collegamento al TV viene effettuato nella modalità HDMI TO TV (eARC/ARC)

• Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Home ( ) → Impostazioni ( ) → Audio → Impostazioni avanzate → Formato audio uscita digitale) La Soundbar non si connette tramite Bluetooth.

• Quando si connette un nuovo dispositivo, impostare la connessione su “BT PAIRING”. (Premere il pulsante PAIR sul telecomando oppure premere il pulsante (Sorgente) sul dispositivo per almeno 5 secondi).

• Se la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.

• Riconnetterlo dopo aver rimosso l'elenco degli altoparlanti Bluetooth sul dispositivo da connettere. (TV Samsung: Home ( )

• Impostazioni ( ) → Audio → Sound Output → Elenco altoparlanti Bluetooth)

• Il collegamento automatico della TV potrebbe essere disabilitato. Mentre la Soundbar è nello stato “BT READY”, tenere premuto il pulsante sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzata la scritta OFF-TV CONNECT, tenere nuovamente premuto il pulsante per 5 secondi per cambiare la selezione.

• Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.

• Inizializzare il prodotto e riprovare. (Vedere pagina 29.) L'audio si interrompe se connesso tramite Bluetooth

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.

• Se il dispositivo connesso tramite Bluetooth viene posizionato troppo lontano dalla Soundbar, l'audio potrebbe interrompersi. Avvicinare il dispositivo alla Soundbar.

• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installazione e le condizioni d'uso. Impossibile collegarsi al Wi-Fi

• Vericare se il router wireless è acceso.

• Spegnere il router, riaccenderlo, quindi riprovare.

• La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvicinare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.

• Se il router wireless è nuovo, è necessario ricongurare le impostazioni di rete del diffusore. La Soundbar non si accende automaticamente con il TV.

• Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.ITA - 31 15 LICENZA Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2020 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X Pro, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su spotify.com/connect per scoprire come

Per inviare domande e richieste di informazioni sulle open source, contattare Samsung Open Source (http://opensource.samsung.com)

• Le gure e le illustrazioni nel presente manuale utente sono fornite solo come riferimento e possono differire dall'aspetto effettivo del prodotto.

• Potrebbe venire addebitato un costo amministrativo nei seguenti casi: (a) l'utente richiede l'assistenza di un tecnico e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente). (b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).

• Prima della visita di un tecnico, l'utente viene informato dell'importo del costo amministrativo.ITA - 32

18 SPECIFICHE E GUIDA

Speciche Nome modello HW-Q700A / HW-Q710A Peso 3,6 kg Dimensioni (L x A x P) 980,0 x 60,0 x 115,0 mm Intervallo di temperatura di esercizio da +5 °C a +35 °C Intervallo di umidità operativa 10 % ~ 75% AMPLIFICATORE Potenza di uscita nominale ((30 W x 4) + (20 W x 2) + 10 W) + 160 W Formati di riproduzione supportati Dolby 5.1ch/Dolby Digital Plus/Dolby TRUE HD/Dolby ATMOS DTS 5.1ch/DTS HD/DTS-HD Master Audio/DTS:X/LPCM 8Ch

• Samsung Electronics Co., Ltd si riserva il diritto di modicare le speciche senza preavviso.

• Il peso e le dimensioni sono approssimativi. Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente. Consumo di energia complessivo in standby (W) 5,5 W Wi-Fi Metodo di disattivazione della porta Premere il pulsante ID SET sul pannello inferiore della Soundbar per 30 secondi per attivare/ disattivare il Wi-Fi. Bluetooth Metodo di disattivazione della porta Premere il pulsante NETWORK sul pannello inferiore della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.

• Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito. Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo: http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello. L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito. La funzione 5 GHz WLAN (Wi-Fi o SRD) di questa apparecchiatura può essere utilizzata solo in ambienti interni.ITA - 33 [Corretto smaltimento delle batterie del prodotto] (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri riuti al termine del ciclo di vita. Dove rafgurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all’ambiente. Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di riuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza. Corretto smaltimento del prodotto (riuti elettrici ed elettronici) (Applicabile nei Paesi con sistemi di raccolta differenziata) Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cufa e cavo USB) non devono essere smaltiti con altri riuti al termine del ciclo di vita. Per evitare eventuali danni all’ambiente o alla salute causati dallo smaltimento dei riuti non corretto, si invita l’utente a separare il prodotto e i suddetti accessori da altri tipi di riuti, conferendoli ai soggetti autorizzati secondo le normative locali. Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l’apparecchiatura che si desidera smaltire al rivenditore, al momento dell’acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con supercie di vendita di almeno 400 m2 è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e vericare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri riuti commerciali. Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

REGOLAMENTO DELLA COMMISSIONE (UE) 2019/1782

Requisiti di progettazione eco-compatibile per gli alimentatori esterni: www.samsung.com/global/ecodesign_componentLAT - 2

2.0 canale 2.1 canale 2.1 canale

5.1 canale 3.1 canale 5.1 canale

2.0 canale 3.1.2 canale 5.1.4 canale

5.1 canale 3.1.2 canale 5.1.4 canale

2.0 canale 3.1.2 canale 5.1.4 canale

5.1 canale 3.1.2 canale 5.1.4 canale

2.0 canale 3.1.2 canale 5.1.4 canale

5.1 canale 3.1.2 canale 5.1.4 canale
