BRUKSANVISNING HWQ700A SAMSUNG

2. Tilslut først strømkablet til AC/DC-adapteren.

• Når Samsung-tv er forbundet, vises [tv-navn] → “BT” på soundbarens display foran.

• For å koble apparatet fra strømnettet må støpslet trekkes ut av hovedkontakten. Derfor må støpslet være klart til drift.

• Ikke eksponer dette apparatet for drypping eller søl. Ikke sett gjenstander fylt med væsker, som vaser, på apparatet.

• For å slå dette apparatet helt av må du trekke ut støpslet fra veggkontakten. Derfor må støpslet være lett tilgjengelig hele tiden.NOR – 3 FORHOLDSREGLER

1. Påse at vekselstrømforsyningen i huset er i samsvar med strømkravene

oppført på identikasjonsmerket nederst på produktet. Plasser produktet horisontalt, på et egnet underlag (møbel) med nok plass på sidene til ventilasjon (7–10 cm). Kontroller at ventilasjonssporene ikke dekkes til. Ikke plasser enheten på forsterkere eller annet utstyr som kan bli varmt. Denne enheten er laget for kontinuerlig bruk. For å slå enheten fullstendig av, må du ta ut støpselet fra veggkontakten. Koble fra enheten hvis du ikke har tenkt å bruke den på en stund.

2. I tordenvær kobler du fra vekselstrømstøpslet fra kontakten.

Spenningstopper på grunn av lyn kan skade enheten.

3. Enheten skal ikke utsettes for direkte sollys eller andre varmekilder. Det

kan gi overoppheting og føre til feil.

4. Beskytt produktet mot fukt (f.eks. vaser) eller utstyr som skaper

sterke magnetiske eller elektriske felter. Koble strømledningen fra veggkontakten hvis enheten ikke fungerer som den skal. Dette produktet er ikke ment for industribruk. Det er bare ment for personlig bruk. Det kan oppstå kondens hvis produktet har vært oppbevart i lave temperaturer. Hvis du frakter enheten om vinteren, må du vente i rundt 2 timer til enheten har nådd romtemperatur, før du kan bruke den.

5. Batteriet som brukes i dette produktet, inneholder kjemikaler som er

• For å kjøpe ere komponenter eller valgfrie kabler kan du kontakte et Samsung servicesenter eller Samsung kundeservice.

• Hvis du vil ha mer informasjon om veggmonteringen eller gummifoten, se side 27~28.

• Design, spesikasjoner og appskjerm kan endres uten forvarsel.

• Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor.NOR – 7 02 PRODUKTOVERSIKT Frontpanel/toppanel på Soundbar

Plasser produktet slik at SAMSUNG-logoen er plassert øverst.

(Strøm)-knapp Slår strømmen av og på.

• Når du kobler til strømledningen, begynner strømknappen å fungere etter 4 til 6 sekunder.

• Når du slår på denne enheten, er det en 4 til 5 sekunders forsinkelse før den lager lyd.

• Hvis du hører lyder fra både TV-en og Soundbar, går du til Innstillinger-menyen for TV-lyden og endrer TV-høyttaleren til Ekstern høyttaler. Bunnpanel på Soundbar

• Ikke koble denne enheten eller andre komponenter til et vekselstrømuttak før alle tilkoblinger mellom komponentene er fullført.NOR – 9 03 BRUKE SOUNDBAR-FJERNKONTROLLEN Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2) Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) orientert slik at polariteten deres er riktig. Skyv batteridekselet tilbake på plass. Slik bruker du fjernkontrollen

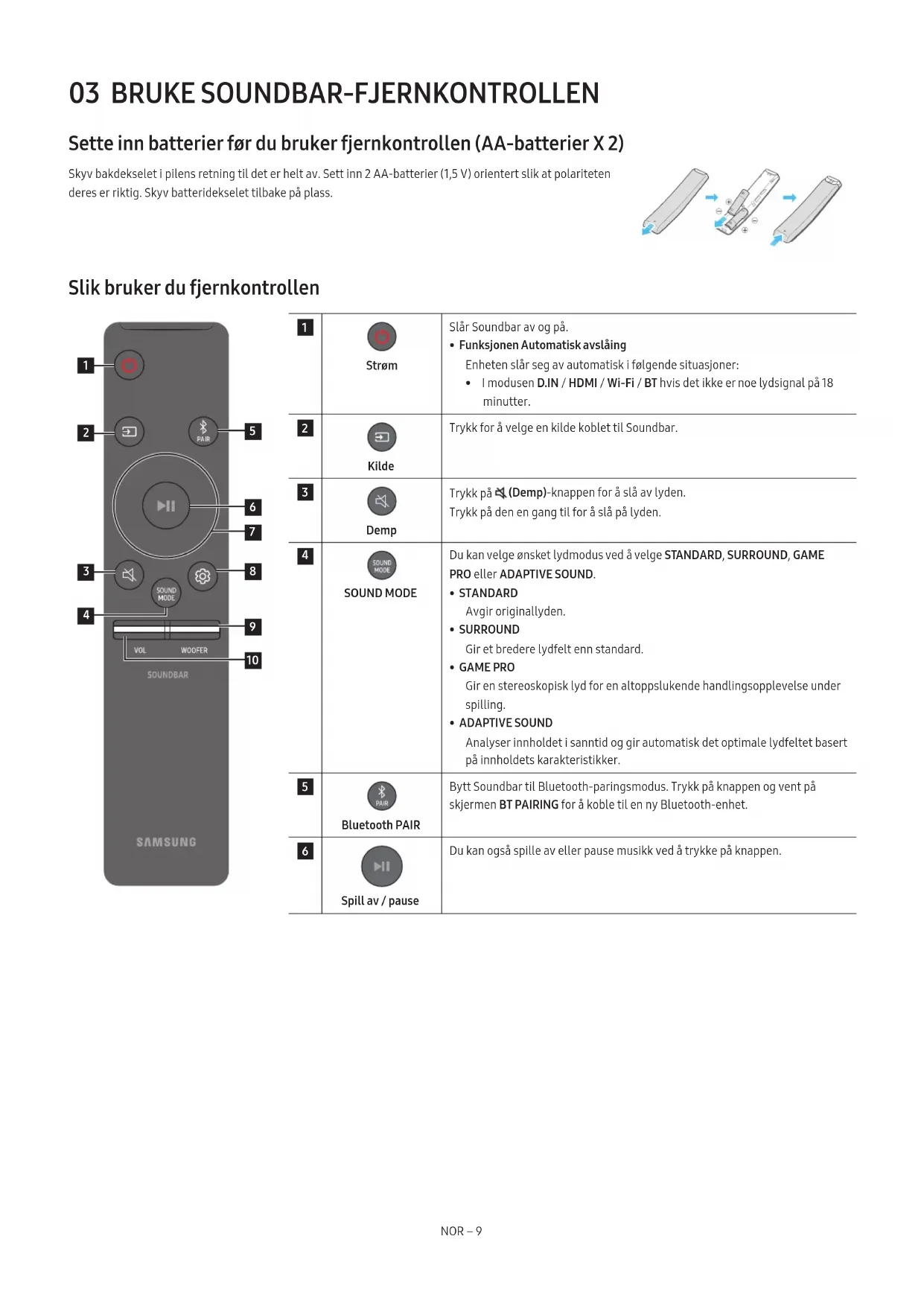

Strøm Slår Soundbar av og på.

• Funksjonen Automatisk avslåing Enheten slår seg av automatisk i følgende situasjoner:

• I modusen D.IN / HDMI / Wi-Fi / BT hvis det ikke er noe lydsignal på 18 minutter.

Kilde Trykk for å velge en kilde koblet til Soundbar.

Demp Trykk på (Demp)-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden.

Bluetooth PAIR Bytt Soundbar til Bluetooth-paringsmodus. Trykk på knappen og vent på skjermen BT PAIRING for å koble til en ny Bluetooth-enhet.

Spill av / pause Du kan også spille av eller pause musikk ved å trykke på knappen.NOR – 10

Opp/Ned/Venstre/ Høyre Trykk på det angitte området for å velge opp/ned/venstre/høyre. Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.

• Bytte musikk Trykk på høyre knapp for å velge neste musikkl. Trykk på venstre knapp for å velge forrige musikkl.

• ID SET Bruk dette alternativet når basshøyttaleren eller surroundhøyttalerne ikke er tilkoblet eller trenger ny tilkobling. Når strømmen er av, trykker du og holder inne opp-knappen i 5 sekunder for å utføre ID SET. (Se side 14.)

Lydkontroll Når den trykkes, vises innstillingselementer som TREBLE, BASS, SYNC, CENTER LEVEL, FRONT TOP LEVEL og VIRTUAL ON/ OFF i rekkefølge. Ønsket element kan justeres med opp/ned-knappene.

• For å styre volumet til diskanten eller bassen velger du TREBLE eller BASS i Lydinnstillinger og justerer volumet mellom –6 og +6 ved å bruke opp/ned-knappene.

• Trykk og hold inne (Lydkontroll)-knappen i rundt 5 sekunder for å justere lyden for hvert frekvensbånd. Du kan velge 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz ved å bruke venstre/høyre-knappene, og hver kan justeres til en innstilling mellom –6 til +6 ved å bruke opp/ned-knappene. (Pass på at lydmodusen er satt til STANDARD.)

• For å styre volumet til hver høyttaler velger du CENTER LEVEL eller FRONT TOP LEVEL i Lydinnstillinger og justerer volumet mellom –6 og +6 ved å bruke opp/ned-knappene.

• Hvis videoen på TV-en og lyden fra Soundbar ikke er synkronisert, velger du SYNC i Lydkontroll og angir lydforsinkelsen mellom 0 og 300 millisekunder ved å bruke opp/ned-knappene.

• SYNC støttes bare for enkelte funksjoner.

• Hvis surroundhøyttalerne er koblet til, velger du REAR LEVEL, REAR TOP LEVEL, og deretter bruker du opp/ned- knappene til å justere volumet i et område mellom –6 og +6.

• VIRTUAL-høyttalerfunksjonen kan slås ON/OFF ved å bruke opp/ned-knappene.

SUBWOOFERNIVÅ (BASS) Skyv knappen opp eller ned for å justere nivået til subwooferen (bassen) til –12 eller mellom –6 til +6. Trykk på knappen for å angi subwooferens (bassens) volumnivå til 0 (standard).

VOLUM Trykk knappen oppover eller nedover for å justere volumet.

• Demp Trykk på VOL-knappen for å slå av lyden. Trykk på den en gang til for å slå på lyden.NOR – 11 Bruke de skjulte knappene (knapper med mer enn én funksjon) Skjult knapp Side Knapp på fjernkontrollen Funksjon WOOFER (Opp) TV-fjernkontroll På/Av (Standby) side 12 Opp ID SET side 14 (Lydkontroll) 7-båndsequalizer side 10 Utgangsspesikasjoner for de forskjellige lydeffektmodiene Effekt Inngang Utgang Med bare basshøyttaler Med basshøyttaler og trådløst bakhøyttalersett STANDARD

• Når inngangskilden er Dolby Atmos®, DTS:X, gir bare subwoofer-oppsettet 3.1.2-kanallyd, mens subwoofer og trådløst bakre høyttalersett-oppsettet gir 5.1.4-kanallyd.

• Samsungs trådløse bakre høyttalersett kan kjøpes separat. Hvis du ønsker å kjøpe noen av disse produktene, må du ta kontakt med forhandleren du kjøpte din Soundbar av.

• Surroundhøyttalerne vil ikke gi lyd på 2-kanals utgang når STANDARD-modus brukes. Hvis du vil aktivere lyd for surroundhøyttalerne, må du endre effektmodusen til SURROUND.NOR – 12 Justere Soundbar-volumet med en TV-fjernkontroll Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan bare brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.

• Angi TV-høyttaleren til Ekstern høyttaler for å bruke denne funksjonen.

Koble til strømmen og enhetene Bruk strømkomponentene til å koble subwooferen og Soundbar til en stikkontakt i følgende rekkefølge:

POWER Bakside av basshøyttaler Strømkabel

(eARC/ARC) DC 19V Bunnen av Soundbar- hovedenheten Strømadapter Strømkabel

3. Koble strøm til Soundbar og basshøyttaleren. Basshøyttaleren kobles til automatisk når Soundbar slås på.

• Koble til basshøyttalere før du kobler til Soundbar. Basshøyttaleren kobles automatisk til når du slår på Soundbar.

• Hvis du kobler fra strømkabelen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.

• Strømadapteren må ligge att på bordet eller gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil. Manuelt koble til basshøyttaleren Før du utfører den manuelle tilkoblingsprosedyren nedenfor:

• Kontroller om strømkablene til Soundbar og basshøyttaleren er riktig tilkoblet.

• Forsikre deg om at Soundbar er slått av.

1. Slå av strømmen til Soundbar.NOR – 14

2. Trykk på og hold inne ID SET på baksiden av subwooferen i minst 5 sekunder.

• Den røde indikatorlampen på baksiden av basshøyttaleren slukkes, og den blå indikatorlampen blinker. 5 Sec Blinker hurtig blått Bakside av basshøyttaler Bakside av basshøyttaler

3. Trykk på opp-knappen på fjernkontrollen i 5 sekunder.

• Meldingen ID SET vises kort på skjermen til Soundbar før den forsvinner.

• Soundbar slås automatisk på når ID SET er fullført. SOUNDMODE PAIR 5 Sec ID SET

4. Sjekk om LINK LED-lampen lyser blått (tilkoblingen er fullført).

Blå er tent LINK LED-indikatoren slutter å blinke, og lyser blått når det er etablert en forbindelse mellom Soundbar og det trådløse basselementet. LED-indikatorer på baksiden av basshøyttaleren LED Status Beskrivelse Oppløsning Blå

Blinker Gjenopprette tilkoblingen Kontroller at strømkabelen som er koblet til selve Soundbar, er riktig tilkoblet, eller vent omtrent 5 minutter. Hvis blinkingen vedvarer, kan du prøve å koble til basshøyttaleren manuelt. Se side 13. Rød

Ventemodus (med Soundbar- hovedenheten avslått) Kontroller at strømkabelen som er koblet til selve Soundbar, er riktig tilkoblet. Koblingen er brutt Koble til på nytt. Se instruksjonene for manuell tilkobling på side 13. Rød og blå Blinker Funksjonsfeil Se kontaktinformasjonen for Samsungs servicesenter i denne håndboken. MERKNAD

• Hvis hovedenheten er slått av, går den trådløse subwooferen inn i ventemodus, og STANDBY LED på baksiden av subwooferen lyser rødt etter å ha blinket blått ere ganger.

• Hvis du bruker en enhet som bruker samme frekvens som Soundbar, i nærheten av Soundbar, kan forstyrrelser fører til lydavbrudd.NOR – 15

• Maksimal overføringsavstand til hovedenhetens trådløse signal er rundt 10 meter, men det kan variere avhengig av driftsmiljøet. Hvis en vegg i stålbetong eller metall er mellom hovedenheten og den trådløse subwooferen, kan det hende at systemet ikke fungerer fordi det trådløse signalet ikke kan trenge igjennom metall. FORSIKTIG

• Trådløse mottakerantenner er innebygd i den trådløse basshøyttaleren. Hold enheten borte fra vann og fuktighet.

• For optimal lytteytelse må du passe på at det ikke er noen hindringer i området rundt plasseringene til den trådløse subwooferen og den trådløse mottakermodulen (selges separat). Koble en SWA-9500S (selges separat) til Soundbar Utvid til ekte trådløs surroundlyd ved å koble Samsungs trådløse bakre høyttalersett (SWA-9500S, selges separat) til Soundbar. Hvis du vil ha mer informasjon om tilkoblinger, kan du se brukerhåndboken til Samsungs trådløse bakre høyttalersett.NOR – 16

Metode 1. Koble til med HDMI FORSIKTIG

• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.
• Anbefalt kabel er High Speed HDMI Cable with Ethernet. Koble til TV-en som støtter HDMI ARC (Audio Return Channel) TV ARC Koble til HDMI TO TV (eARC/ARC)-porten på Soundbar-hovedenheten.Oversiden av SoundbarKoble til HDMI IN (ARC)-porten på TV-en.HDMI-kabelBunnen av Soundbar1. Når Soundbar og TV-en er slått av, kobler du til HDMI-kabelen som vist på guren.2. Slå på Soundbar og TV-en.

3. TV ARC vises i displayvinduet til Soundbar-hovedenheten, og Soundbar spiller av TV-lyd.

• Hvis du ikke hører TV-lyden, trykker du på (Kilde)-knappen på fjernkontrollen eller oppå Soundbar for å bytte til D.IN-modus. Skjermen viser D.IN og TV ARC etter hverandre, og det avgis TV-lyd.
• Når du kobler til en TV som støtter eARC-funksjonen, vises eARC på skjermen og du hører lyden.

• For å koble til med eARC må eARC-funksjonen i TV-menyen være satt til På. Se i TV-brukerhåndboken hvis du vil ha mer informasjon om innstilling. (f.eks. Samsung-TV: Hjem ( ) → Innstillinger ( ) → Lyd → Ekspertinnstillinger → HDMI-eARC-modus (automatisk))

• Når du bruker en optisk kabel og terminalene har deksler, må du passe på å fjerne dekslene. D.IN Bunnen av Soundbar Oversiden av Soundbar Optisk kabel (medfølger ikke) 1. Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.

4. TV-lyden sendes ut fra Soundbar.

• Den kan fungere i henhold til kodeken som støttes av TV-en.

• Denne funksjonene støttes bare når HDMI-kabelen eller den optiske kabelen (medfølger ikke) er koblet til.

• Denne funksjonen er tilgjengelig på enkelte Samsung-TV-er og enkelte Soundbar-modeller. Bruke Spacet-lyden Gir optimalisert lydkvalitet ved å analysere lytteområdene. For å aktivere denne funksjonen må du slå på Adaptive Sound+-modusen på Samsung-TV-menyen. (Hjem ( ) → Innstillinger ( ) → Generelt → Innstillinger for intelligent modus → Adaptive Sound+) MERKNAD

• Lydmodusen på Soundbar endres automatisk til Adaptive Sound+ hvis du aktiverer Adaptive Sound+-modusen på TV-en.

• Denne funksjonen fungerer når Soundbar kobles til noen av Samsung-TV-ene.NOR – 18 06 BRUKE EN TRÅDLØS TILKOBLING TIL TV-EN Metode 1. Koble til via Bluetooth Når en Samsung-TV er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.• Bare én Samsung-TV kan kobles til om gangen.• Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesikasjonene til TV-en din.5 Sec SOUND MODE PAIR Oversiden av SoundbarELLER BT PAIRING Den første tilkoblingen

1. Trykk på PAIR-knappen på Soundbar-fjernkontrollen for å åpne BT PAIRING-modusen.

(ELLER)a. Trykk på (Kilde)-knappen på toppanelet, og velg BT. BT endres automatisk til BT PAIRING etter noen få sekunder eller endres til BT READY hvis det nnes en lagret tilkobling. b. Når BT READY vises, trykker du og holder inne (Kilde)-knappen på toppanelet til Soundbar i mer enn 5 sekunder for å vise BT PAIRING.

2. Velg Bluetooth-modus på Samsung-TV-en. (f.eks. Hjem (

) → Innstillinger ( ) → Lyd → Lydutgang → Bluetooth-høyttalerliste → [AV] Samsung Soundbar Q700A / Q710A (Bluetooth))

3. Velg [AV] Samsung Soundbar Q700A / Q710A fra listen på TV-skjermen.

En tilgjengelig Soundbar er indikert med «Trenger paring» eller «Paret» på TV-apparatets Bluetooth-enhetsliste. Hvis du vil koble Samsung-TV-en til Soundbar, velger du meldingen og oppretter deretter en tilkobling.

• Når Samsung-TV-en er tilkoblet, vises \ [TV-navn] → «BT» på Soundbar-frontdisplayet.

4. Du kan nå høre Samsung-TV-lyd fra Soundbar.

• Etter at du har koblet Soundbar til Samsung-TV-en første gang, bruker du «BT READY»-modus for å koble til på nytt. Hvis enheten ikke klarer å koble til
• Hvis du har en eksisterende Soundbar (f.eks. [AV] Samsung Soundbar Q700A / Q710A) på listen over høyttalere på Samsung-TV-en, sletter du den.
• Gjenta deretter trinn 1 til 3. Koble Soundbar fra Samsung-TV-en Trykk på (Kilde)-knappen på toppanelet eller på fjernkontrollen, og bytt til en annen modus enn BT.
• Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar. (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.) Hva er forskjellen mellom BT READY og BT PAIRING?

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.NOR – 19 Metode 2. Koble til via Wi-Fi Sjekkliste før tilkobling

• Wi-Fi-tilkobling er bare tilgjengelig på Samsung-TV.

• Sjekk om den trådløse ruteren (Wi-Fi) er slått på, og om TV-en er koblet til ruteren.

• TV-en og Soundbar må være koblet til det samme trådløse nettverket (Wi-Fi).

• Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal, vil du ikke kunne opprette en Wi-Fi-tilkobling mellom TV-en og Soundbar. Kontakt Internett- leverandøren for mer informasjon.

• Siden menyene varierer avhengig av produksjonsåret, må du se i TV-brukerhåndboken.

• For å koble TV-en til Soundbar via Wi-Fi må du koble Soundbar til den trådløse ruteren først. Se side 23 for informasjon om hvordan du oppretter en Wi-Fi-tilkobling. 1. Hvis du vil ha mer informasjon om Wi-Fi-tilkobling til Soundbar, kan du se side 23, Metode 2. Koble til via Wi-Fi (trådløst nettverk).

2. Endre inngangskilden til TV-en ved å bruke lydmenyen til Soundbar.

• Samsung-TV-er utgitt i 2017 eller senere Hjem ( ) → Innstillinger ( ) → Lyd → Lydutgang → [AV] Samsung Soundbar Q700A / Q710A (Wi-Fi)NOR – 20

• Hvis alternativene for lydutgang omfatter Sekundær lyd, må du kontrollere at Sekundær lyd er satt til Av.

(Kilde)-knappen på toppanelet eller på fjernkontrollen, og velg HDMI.

5. Soundbar-skjermen viser at HDMI-modus for øyeblikket er valgt, og Soundbar begynner å spille av lyder.

• Når du bruker Dolby Atmos®: Hvis inngangskilden er Dolby Atmos®, er 3.1.2 utgangskanal.

• Når Dolby Atmos® er aktivert, vises DOLBY ATMOS på frontskjermen.

• Kongurere Dolby Atmos® på BD-spilleren eller en annen enhet Åpne alternativene for lydutgang på innstillingsmenyen til BD-spilleren eller en annen enhet, og kontroller at No Encoding er valgt for Bitstream. På en Samsung BD-spiller går du for eksempel til Hjem-meny → Lyd → Digitalutgang og velger deretter Bitstream (ubehandlet). Spesikasjon for støttede UHD-signaler (3840 x 2160p) Bildehastighet (fps) Fargedybde RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 < 60 8 biter O O O O 10 biter - - O O 12 biter - - O O

3. Velg D.IN-modus ved å trykke på

• Når du kobler til en ny Bluetooth-enhet, må du forsikre deg om at enheten er innen 1 m avstand.

1. Trykk på PAIR-knappen på Soundbar-fjernkontrollen for å åpne BT PAIRING-modusen.

(ELLER)a. Trykk på (Kilde)-knappen på toppanelet, og velg BT. BT endres automatisk til BT PAIRING etter noen få sekunder eller endres til BT READY hvis det nnes en lagret tilkobling. b. Når BT READY vises, trykker du og holder inne (Kilde)-knappen på toppanelet til Soundbar i mer enn 5 sekunder for å vise BT PAIRING.

2. På enheten velger du [AV] Samsung Soundbar Q700A / Q710A fra listen som vises.

• Når Soundbar er koblet til mobilenheten, vises [mobilenhetens navn] → «BT» i frontdisplayet.

3. Spill av musikkler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

• Etter at du har koblet Soundbar til mobilenheten første gang, bruker du «BT READY»-modus for å koble til på nytt. Hvis enheten ikke klarer å koble til
• Hvis du har en eksisterende Soundbar (f.eks. [AV] Samsung Soundbar Q700A / Q710A) på listen over høyttalere på mobilenheten, sletter du den.
• Gjenta trinn 1 og 2. Hva er forskjellen mellom BT READY og BT PAIRING?

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN-enheter, etc.• Soundbar støtter SBC-data (44,1 kHz, 48 kHz).• Koble bare til en Bluetooth-enhet som støtter funksjonen A2DP (AV).• Du kan ikke koble Soundbar til en Bluetooth-enhet som bare støtter funksjonen HF (Hands Free).• Når du kobler Soundbar til en Bluetooth-enhet, må du plassere dem så nær hverandre som mulig.• Jo lengre Soundbar og Bluetooth-enheten er fra hverandre, jo dårligere blir lydkvaliteten. Bluetooth-tilkoblingen kan frakobles når enhetene er utenfor det effektive området.• Bluetooth-tilkoblingen fungerer kanskje ikke som forventet i områder med dårlig mottak.NOR – 23

• En Bluetooth-enhet kan oppleve støy eller feil under følgende forhold: ‒ når kroppen er i kontakt med signalmottakeren på Bluetooth-enheten eller Soundbar ‒ i hjørner eller når det er en hindring i nærheten, som en vegg eller skillevegg, der elektriske endringer kan forekomme ‒ når den utsettes for radioforstyrrelser fra andre produkter som bruker samme frekvensområde, som medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter ‒ Hindringer som dører og vegger kan fremdeles påvirke lydkvaliteten selv når enhetene er innenfor rekkevidde.

• Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.

• Vær oppmerksom på at Soundbar ikke kan kobles sammen med andre Bluetooth-enheter mens Bluetooth-alternativet brukes.

• Den trådløse enheten kan føre til elektriske forstyrrelser under bruk. Koble Bluetooth-enheten fra en Soundbar Du kan koble Bluetooth-enheten fra Soundbar. Se Bluetooth-enhetens brukerhåndbok for instruksjoner.

• Soundbar kobles fra.

• Når Soundbar kobles fra Bluetooth-enheten, viser Soundbar BT DISCONNECTED på frontskjermen. Koble Soundbar fra Bluetooth-enheten Trykk på (Kilde)-knappen på toppanelet eller på fjernkontrollen, og bytt til en annen modus enn BT.

• Det tar tid å koble fra fordi Bluetooth-enheten må få et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten)

2. Følg instruksjonene på skjermen for å legge Soundbar til appen.

• Den automatiske meldingen (det andre skjermbildet nedenfor) vises kanskje ikke på enkelte enheter. Hvis meldingsvinduet ikke vises, trykker du på på Home-skjermen. Soundbar er tillagt appen. Start app Automatisk hurtigvindu Legg til enhet SmartThings- appNOR – 24 09 KOMME I GANG MED ALEXA PÅ AMAZON-PRODUKTER (FUNGERER MED ALEXA)

• Denne funksjonen støttes kanskje ikke, avhengig av modellen eller det geograske området.

• Denne funksjonen støtter bare noen språk, og de støttede funksjonene kan variere avhengig av det geograske området.

• Se Samsung-nettstedet (www.samsung.com) for produktspesikasjon eller kompatibilitet.

• Denne tjenesten leveres av Amazon og kan avsluttes når som helst. Samsung påtar seg ikke noe ansvar for tilgjengeligheten av tjenesten.

• Appskjermen Amazon Alexa kan endres uten forutgående varsel. Koble til og bruke med et Amazon-produkt (Amazon Echo) Du kan bruke en Amazon Echo-enhet til å styre Soundbar og dra nytte av musikkfunksjonene som tilbys av Amazon Echo. For å bruke Amazon Alexa må du ha en Amazon-konto for å koble til Soundbar via nettverket.

1. Installer SmartThings-appen på mobilenheten din, og start den.

2. Angi Alexa-kontoen ved å følge instruksjonene i appen, og logg deg på tjenesten.

Bruk talekommandoer til å styre Soundbar

• Amazon Echo-tjenesten som du kan bruke med din Soundbar, er begrenset til musikk. De andre tjenestene som tilbys av Amazon Echo, slik som nyheter og vær, kan kun benyttes via din Amazon Echo-enhet. Utløser + kommando + høyttalernavn

• For å bruke talekommandoer for Soundbar som heter Stua Handling Talekommando For å angi volumnivå til 5 «Alexa Angi volumet til 5 på Stua» For å øke volumnivået «Alexa Volum opp på Stua» For å dempe lyden «Alexa Demp på Stua» For å lytte til en radiokanal som heter KISS FM «Alexa Spill Kiss FM på Stua» For å spille av neste sang «Alexa Neste sang på Stua» For å stoppe lyden «Alexa Stopp på Stua» For å slå av lyden «Alexa Slå av på Stua»NOR – 25 Bruke Tap Sound Trykk på Soundbar med mobilenheten for å spille av lydinnholdet på mobilenheten med Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

3. Spill av lydinnholdet på mobilenheten med Soundbar.

• Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å registrere vibrering som skjer når enheten berører Soundbar.

• Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.

• Det anbefales at mobilenheten dekkes med et deksel. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.

• For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen. Funksjonen er kanskje ikke støttet, avhengig av appversjonen. Angi Tap Sound-funksjonen Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.

2. Velg ( → ) på SmartThings-appskjermen som vises på mobilenheten.

3. Sett Tap View, Tap Sound til På for å la funksjonen fungere når en mobilenhet beveger seg i nærheten av Soundbar. Funksjonen er slått på. MERKNAD

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.

• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.NOR – 26

10 KOBLE TIL APPLE AIRPLAY 2

Denne funksjonen er kanskje ikke tilgjengelig i enkelte land. Koble til og bruke et Apple-produkt

• Må ikke monteres på et sted med høy temperatur eller fuktighet.

• Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.

• Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.

• Forviss deg om at enheten er slått av og koblet fra strømuttaket før du monterer den. Hvis du ikke gjør det, kan det resultere i elektrisk støt. Veggfestets komponenter Veggmonteringsveiledning x 2 x 2 (M4 x L10) Festeskrue Skrue x 2 Vinkelstøttemontering

2. Rett inn veggemonteringsførerens midtlinje med midten på TV-en (hvis

3. Skyv en pennespiss eller spiss blyant gjennom midten av A-TYPE-

bildene på hver side av veiledningen for å merke hullene for støtteskruene, og fjern deretter veggfesteføreren.

4. Bor et hull i veggen ved hvert merke ved hjelp av en drill.

• Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede ankere eller Molly-plugger i hullene før du setter inn støtteskruene. Hvis du bruker ankerskruer eller Molly-plugger, må du sørge for at hullene du borer, er store nok for ankerskruene eller Molly-pluggene du skal bruke.

5. Skyv en skrue (følger ikke med) gjennom hver festeskrue, og skru

ved å bruke 2 skruer.

• Når du monterer, må du passe på at hengedelen av brakettveggfestene er plassert på baksiden av Soundbar. Baksiden av Soundbar Høyre side av SoundbarNOR – 28

7. Installer Soundbar med festede brakettveggfester ved å henge

brakettveggfestene på festeskruene på veggen.

8. Skyv Soundbar ned som vist nedenfor, slik at veggbrakettfestene hviler

trygt på festeskruene.

• Sett inn festeskruene i den brede (nederste) delen av brakettveggfestene, og skyv brakettveggfestene ned slik at brakettveggfestene hviler trygt på festeskruene. 12 MONTERE LYDPLANKEN

Komponent x 4 Gummifot For montering fester du gummiføttene til bunnen av Soundbar før du plasserer den over TV-stativet. Pass på at du fester gummiføttene slik at disse ikke ligger utenfor kantene på TV-stativet. Se illustrasjonen nedenfor. Gummifot Plasser Soundbar på et TV-stativ. Rett inn midten av Soundbar med midten av TV-en som vist på bildet, og plasser Soundbar forsiktig på TV-stativet. MERKNAD

• Forsikre deg om at Soundbar er plassert på en jevn og solid overate.

• Utilstrekkelig avstand fra TV-en kan føre til akustiske problemer.NOR – 29 13 PROGRAMVAREOPPDATERING Automatisk oppdatering Når Soundbar er koblet til Internett, skjer programvareoppdateringer automatisk selv om Soundbar er slått av.

• For å bruke automatisk oppdatering-funksjonen, må Soundbar være koblet til Internett. Wi-Fi-tilkoblingen til Soundbar avsluttes hvis Soundbar-strømledningen er koblet fra eller strømmen er slått av. Hvis det oppstår strømbrudd og strømmen kommer tilbake, eller du kobler til strømledningen igjen, slår du på Soundbar, og deretter kobler du den til Internett. USB-oppdatering

HDMI NETWORK ID SETHDMI TO TV(eARC/ARC) HDMI INHDMI OUT(TV-ARC)

(OPTICAL) SERVICE DC 19V Bunnen av Soundbar Mikro-USB til USB-adapterkabel (medfølger ikke) Samsung kan tilby oppdateringer for Soundbar-systemets fastvare i fremtiden. Når en oppdatering er tilgjengelig, kan du oppdatere Soundbar ved å koble USB-stasjonen som inneholder oppdateringsfastvaren til SERVICE-porten på Soundbar.

1. Gå til Samsung (www.samsung.com) → søk etter modellnavnet fra

menyalternativet for kundesenteret.

• Mer informasjon om oppdatering nnes i oppgraderingsveiledningen.

2. Last ned oppgraderingslen (USB-type).

3. Pakk ut len og opprett en mappe med lnavnet.

4. Lagre den opprettede mappen i en USB-minnepinne og koble den

deretter til Soundbar.

5. Slå på Soundbar. Deretter oppdateres produktet innen 3 minutter og

viser følgende melding UPDATE.

• Under oppdateringen må du ikke slå av eller fjerne USB-en.

• Hvis UPDATE ikke vises i skjermvinduet, kobler du strømledningen fra Soundbar og kobler den til igjen.

• Når den nyeste versjonen er installert, utføres det ingen oppdatering.

• Det kan hende at oppdatering ikke støttes, avhengig av USB-typen. Initialisering Oversiden av Soundbar INIT Når Soundbar er på, trykker du på (Volum)-knappene på enheten samtidig i minst 5 sekunder. INIT vises på skjermen, og Soundbar er initialisert. FORSIKTIG

• Alle innstillingene for Soundbar er initialisert. Pass på at du bare utfører dette når initialisering er nødvendig.NOR – 30 14 FEILSØKING Før du ber om hjelp, kan du kontrollere følgende. Soundbar slås ikke på

• Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten. Soundbar fungerer ikke som den skal

• Når du har fjernet strømledningen, sett den inn igjen.

• Fjern strømledningen fra den eksterne enheten og prøv igjen.

• Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 9.) I tilfelle fjernkontrollen ikke fungerer

• Pek fjernkontrollen rett mot Soundbar.

• Bytt ut batteriene med nye. Soundbar spiller ikke av noe lyd

• For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem (

• Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen.

• Fjern strømledningen helt, koble til igjen og slå på strømmen.

• Initialiser produktet og prøv igjen. (Se side 29.) Subwooferen spiller ikke av noe lyd

• Kontroller om LED-indikatoren på baksiden av basshøyttaleren er på og lyser blått. Koble til Soundbar og subwooferen på nytt hvis lampen blinker blått eller lyser rødt. (Se side 13.)

• Du kan oppleve et problem hvis det er en hindring mellom Soundbar og basshøyttaleren. Flytt enhetene til et område uten hindringer.

• Andre enheter som sender radiofrekvenssignaler i nærheten, kan forstyrre tilkoblingen. Hold høyttaleren unna slike enheter.

• Fjern og koble til strømpluggen på nytt. Basshøyttalervolumet er for lavt

• Det opprinnelige volumet på innholdet du spiller kan være lavt. Prøv å justere subwoofernivået. (Se side 10.)

• Bring basshøyttaleren nærmere deg. I tilfelle TV-en ikke er koblet til via HDMI TIL TV (eARC/ARC)

• Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller Dolby Digital. (For en Samsung-TV: Hjem (

• Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten.

• Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem ( ) → Innstillinger ( )

• Lyd → Lydutgang → Bluetooth-høyttalerliste)

• Initialiser produktet og prøv igjen. (Se side 29.) Lyden blir borte når den er koblet til via Bluetooth

• Enkelte enheter kan forårsake radioforstyrrelser hvis de er plassert for nære Soundbar, f.eks mikrobølgeovn, trådløse rutere og lignende.

• Hvis enheten som er koblet til Bluetooth, yttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar.

• Slå av ruteren, slå den på igjen og prøv på nytt.

• Soundbar kobles ikke til hvis det trådløse signalet er for svakt. Prøv å ytte ruteren nærmere Soundbar eller å fjerne eventuelle gjenstander som er mellom Soundbar og ruteren.

• Figurer og illustrasjoner i denne brukerhåndboken er bare oppgitt for referanse og kan avvike fra det faktiske produktutseendet.

• Det kan tilkomme et administrasjonsgebyr hvis enten (a) en tekniker blir kalt ut på din forespørsel, og det ikke blir funnet noen feil med produktet (dvs. der du ikke har lest denne brukerhåndboken godt nok) (b) du leverer enheten til reparasjon, og der det ikke blir funnet noe feil med produktet (dvs. der du ikke har lest denne brukerhåndboken godt nok)

Maksimal effekt for Wi-Fi 100 mW ved 2,4G–2,4835 GHz, 200 mW ved 5,15–5,25 GHz, 100 mW ved 5,25–5,35 GHz og 5,47–5,725 GHz

• Samsung Electronics Co., Ltd forbeholder seg retten til å endre spesikasjonene uten forvarsel.

• Vekt og mål er omtrentlige. Forholdsregel: Soundbar startes på nytt automatisk hvis du slår Wi-Fi på eller av. Totalt strømforbruk i ventemodus (W) 5,5 W Wi-Fi Portdeaktiveringsmetode Trykk på knappen ID SET på bunnpanelet til Soundbar i 30 sekunder for å slå Wi-Fi av/på. Bluetooth Portdeaktiveringsmetode Trykk på knappen NETWORK på bunnpanelet til Soundbar i 30 sekunder for å slå Bluetooth av/på.

• Samsung erklærer herved at dette radioutstyret er i samsvar med kravene i direktiv 2014/53/EU og de relevante britiske lovfestede bestemmelsene. Du nner hele samsvarserklæringen her: http://www.samsung.com. Gå til Støtte og angi modellnavnet. Dette utstyret kan brukes i alle EU-land og i Storbritannia. Funksjonen 5 GHz WLAN (Wi-Fi eller SRD) på dette utstyret kan bare brukes innendørs.NOR – 33 [Korrekt avhending av batterier i dette produktet] (Gjelder i land med avfallssortering) Denne merkingen på batteriet, håndboken eller emballasjen angir at batteriene i dette produktet ikke skal kastes sammen med annet husholdningsavfall ved slutten av sin levetid. Der det er merket, angir de kjemiske symbolene Hg, Cd eller Pb at batteriet inneholder kvikksølv, kadmium eller bly over referansenivåene i EU-direktiv 2006/66. Hvis batteriene ikke avhendes på riktig måte, kan disse stoffene skade menneskers helse eller miljøet. For å beskytte naturressursene og for å fremme gjenbruk av materialer ber vi deg holde batterier adskilt fra andre typer avfall og resirkulere dem ved å levere dem på din lokale mottaksstasjon. Korrekt avhending av dette produktet (Avfall fra elektrisk og elektronisk utstyr) (Gjelder i land med avfallssortering) Denne merkingen som vises på produktet, dets tilbehør eller dokumentasjon, indikerer at produktet eller det elektroniske tilbehøret (for eksempel lader, headset, USB-kabel) ikke skal kastes sammen med annet husholdningsavfall ved slutten av levetiden. For å hindre potensiell skade på miljøet eller helseskader grunnet ukontrollert avfallsavhending ber vi om at dette avfallet holdes adskilt fra andre typer avfall og resirkuleres på ansvarlig måte for å fremme bærekraftig gjenbruk av materielle ressurser. Private forbrukere bør kontakte enten forhandleren de kjøpte produktet av, eller lokale myndigheter for detaljer om hvor og hvordan disse artiklene kan resirkuleres på en miljøvennlig måte. Forretningsbrukere bør kontakte sin leverandør og undersøke vilkårene i kjøpskontrakten. Dette produktet og det elektroniske tilbehøret skal ikke blandes med annet kommersielt avfall som skal kastes. Ønsker du informasjon om Samsungs miljøengasjement og produktspesikke lovpålagte forpliktelser, f.eks. REACH, WEEE, Batterier kan du gå til: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ KOMMISJONSFORORDNING (EU) 2019/1782 Krav til miljøvennlig utforming for eksterne strømforsyninger: www.samsung.com/global/ecodesign_componentPOL - 2
