BRUKSANVISNING HWS60A SAMSUNG

• Padrão Emite o som original.

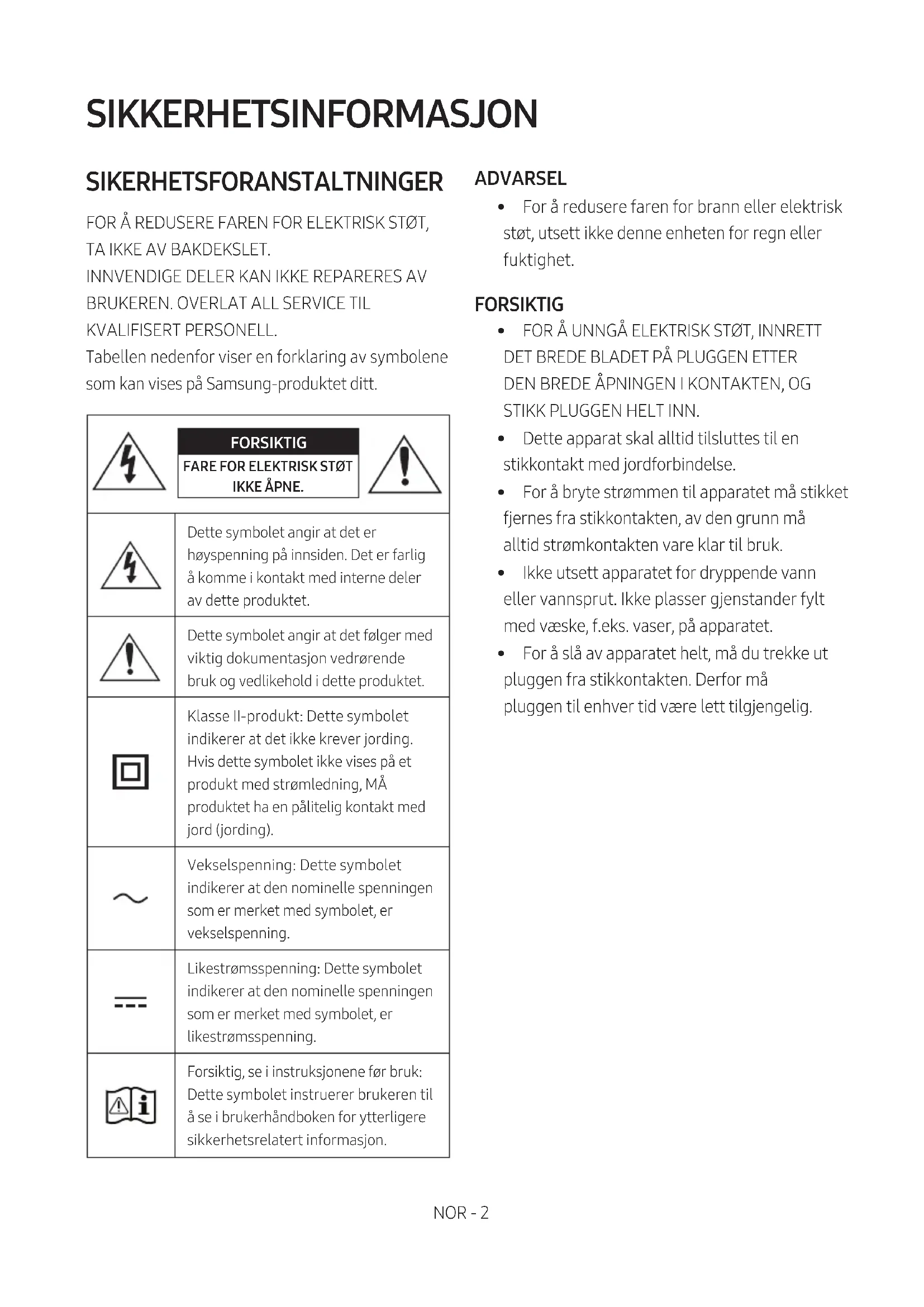

KVALIFISERT PERSONELL. Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt. FORSIKTIG FARE FOR ELEKTRISK STØT IKKE ÅPNE.Dette symbolet angir at det er høyspenning på innsiden. Det er farlig å komme i kontakt med interne deler av dette produktet.Dette symbolet angir at det følger med viktig dokumentasjon vedrørende bruk og vedlikehold i dette produktet.Klasse II-produkt: Dette symbolet indikerer at det ikke krever jording.Hvis dette symbolet ikke vises på et produkt med strømledning, MÅ produktet ha en pålitelig kontakt med jord (jording). Vekselspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er vekselspenning.Likestrømsspenning: Dette symbolet indikerer at den nominelle spenningen som er merket med symbolet, er likestrømsspenning.Forsiktig, se i instruksjonene før bruk: Dette symbolet instruerer brukeren til å se i brukerhåndboken for ytterligere sikkerhetsrelatert informasjon. ADVARSEL

• For å redusere faren for brann eller elektrisk støt, utsett ikke denne enheten for regn eller fuktighet. FORSIKTIG

• For å bryte strømmen til apparatet må stikket fjernes fra stikkontakten, av den grunn må alltid strømkontakten vare klar til bruk.

• Ikke utsett apparatet for dryppende vann eller vannsprut. Ikke plasser gjenstander fylt med væske, f.eks. vaser, på apparatet.

• For å slå av apparatet helt, må du trekke ut pluggen fra stikkontakten. Derfor må pluggen til enhver tid være lett tilgjengelig.NOR - 3 FORHOLDSREGLER

1. Kontroller at strømforsyningen i huset

overholder strømkravene på ID-etiketten på undersiden av produktet. Monter produktet horisontalt, på en egnet base (møbel), med tilstrekkelig rom rundt enheten for ventilasjon 7~10 cm. Sørg for at ventilasjonsåpningene ikke er tildekket. Ikke plasser enheten eller annet utstyr på toppen av utstyr som kan bli varmt. Enheten er konstruert for kontinuerlig bruk. For å slå enheten helt av trekker du støpslet helt ut av stikkontakten. Trekk støpslet ut av enheten hvis du har til hensikt å la den stå ubrukt over lengre tid.

andre varmekilder. Dette kan føre til overoppheting og føre til feil på enheten.

4. Beskytt produktet mot fuktighet (f.eks.

vaser) og varmekilder (f.eks. ovner) eller utstyr som utstråler kraftige magnetfelt eller elektriske felter. Trekk støpslet ut av stikkontakten hvis det oppstår feil på enheten. Produktet er ikke beregnet på industriell bruk. Produktet er kun beregnet på personlig bruk. Det kan oppstå kondens hvis enheten eller platen lagret i lave temperaturer. Hvis man transporterer enheten om vinteren, må man vente omtrent 2 timer til enheten har nådd romtemperatur før man bruker den.

5. Batteriene som er brukt i dette produktet

inneholder kjemikalier som er miljøskadelige. Ikke kast batteriene i restavfallet. Ikke kast batteriene i åpen ild. Ikke kortslutt, demonter eller overoppheter batteriene. FORSIKTIG : Det er fare for eksplosjon hvis batteriet ikke byttes ut riktig. Bytt det bare ut med samme eller tilsvarende type.NOR - 4 Stoffrengjøring Fjern eventuell skitt eller ekker på produktoveraten umiddelbart. Fjerning og rengjøring kan være mindre effektivt for noen stoffer eller hvis det blir gjenværende over lengre tid. FORSIKTIG

• Bruk en støvsuger eller en selvklebende lorull til å fjerne støv, håndavtrykk og lignende. – Noen rengjøringsbørster kan skade produktet, avhengig av materialene de inneholder. – Håndklær og rengjøringskluter kan legge igjen lo eller smuss på produktet.

• Ikke bruk en spiker eller andre verktøy til å skrape av smusset. Det kan skade stoffet.

• Bruk en ren hvit klut fuktig med vann for å fjerne olje eller væskeekker. Hvis ekken vedvarer, tørk den med en blanding av vann og nøytralt vaskemiddel (for eksempel oppvasksåper) og en klut. – Et ikke-nøytralt vaskemiddel eller rengjøringsmiddel kan forårsake misfarging eller stoffskade. – Etter rengjøring, bruk en tørr klut eller hårføner til å tørke området. – Ikke bruk overdreven kraft for å unngå misfarging eller stoffskade.NOR - 5 INNHOLD 01 Kontrollere komponentene 7 Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2) ------------------------- 7 02 Produktoversikt 8 Toppanel på Soundbar ------------------------- 8 Bunnpanel på Soundbar ------------------------- 10 03 Bruke fjernkontrollen 11 Slik bruker du fjernkontrollen

Bruke de skjulte knappene (knapper med mer enn én funksjon)

Utgangsspesikasjoner for de forskjellige lydeffektmodusene

06 Bruke en trådløs tilkobling til TV-en 20 Metode 1. Koble til via Bluetooth

Metode 2. Koble til via Wi-Fi (trådløst nettverk)

11 Installere Soundbar foran TV-en 36 12 Programvare-oppdatering 37 Automatisk oppdatering

13 Feilsøking 39 14 Lisens 41 15 Lisensmerknader om åpen kildekode 41 16 Viktig merknad om service 42 17 Spesikasjoner og veiledning 43 Spesikasjoner

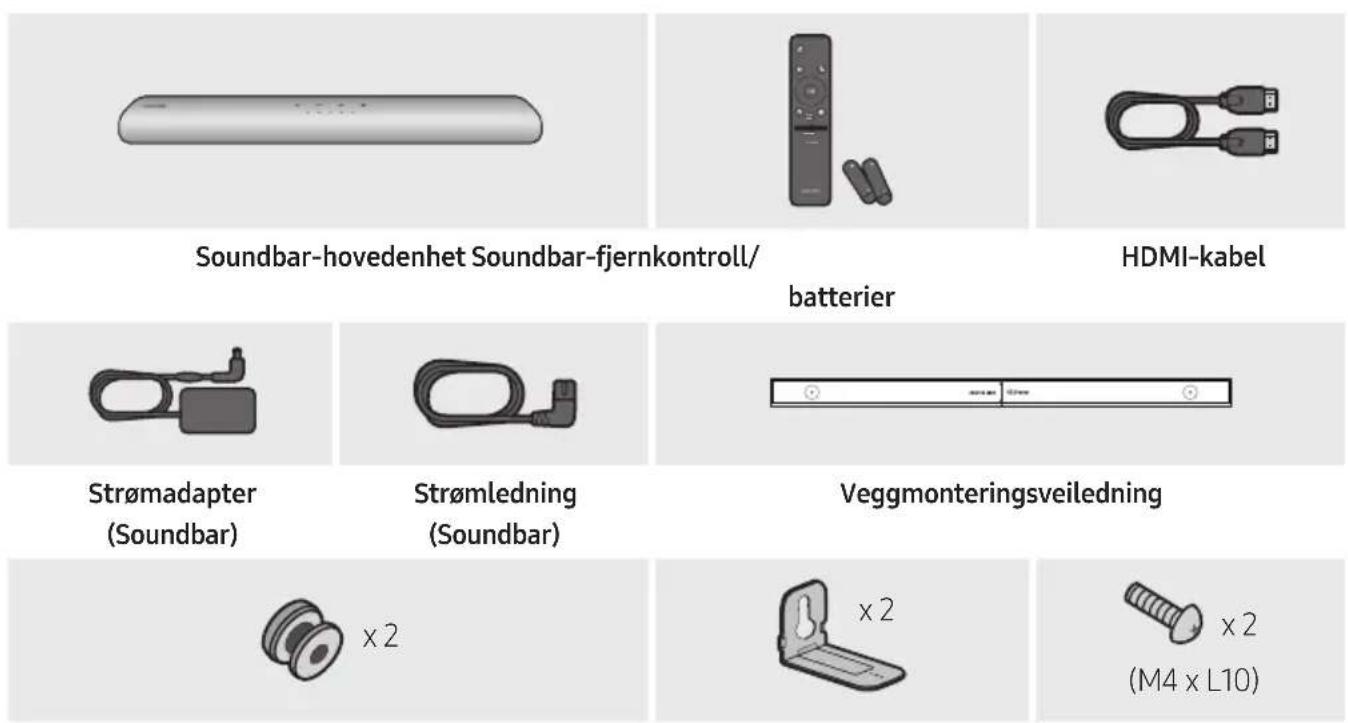

• For å kjøpe ere komponenter eller valgfrie kabler, kontakt et Samsung servicesenter eller Samsung kundeservice.

• For mer informasjon om veggmonteringen, se side 34.

• Design, spesikasjoner og appskjerm kan endres uten forvarsel.

• Visningen av tilbehøret kan avvike noe fra illustrasjonene ovenfor. Sette inn batterier før du bruker fjernkontrollen (AA-batterier X 2) Skyv bakdekselet i pilens retning til det er helt av. Sett inn 2 AA-batterier (1,5 V) som er orientert slik at polariteten er korrekt. Skyv bakdekselet tilbake på plass.NOR - 8 02 PRODUKTOVERSIKT Toppanel på Soundbar Toppanel Plasser produktet slik at SAMSUNG-logoen vender oppover.

• Den erfargede LED-en endres til Hvit, Cyan, Grønn, Rød, og Blå avhengig av modusen eller statusen. Multifunksjon-knapp
• I standbymodus, trykk på (Multifunksjon)-knappen for å slå på Soundbar.

• Trykk på (Multifunksjon)-knappen for å endre modusen. Hver gang du endrer modusen, tennes LED-en hvit og slås av. LED- indikatorHvit På -> Av Hvit På -> Av Hvit På -> Av«Digital Audio In» eller «TV ARC»«Wi-Fi» «Bluetooth» Volum-knappTrykk på (Volum)-knappen for å justere volumet.NOR - 9

• Når du slår på denne enheten, vil den avgi lyd først etter re til fem sekunder.

• Hvis du hører lyder fra både TV-en og Soundbar, gå til Innstillinger-menyen for TV-lyden og endre TV-høyttaleren til Ekstern høyttaler.

ID SET Trykk for å koble Soundbar til surroundhøyttalere og en basshøyttaler trådløst. (Surroundhøyttalerne og basshøyttaleren selges separat).

NETWORK Trykk for å koble til et trådløst nettverk (Wi-Fi) via SmartThings-appen.

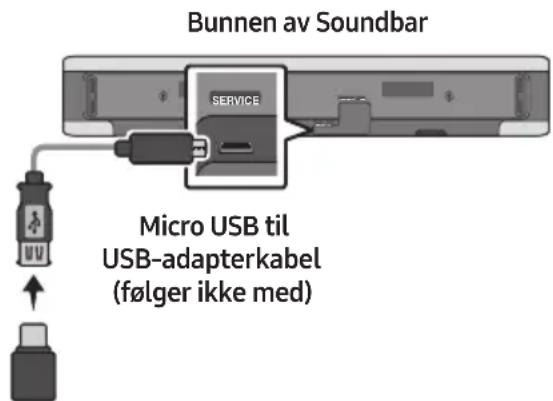

SERVICE Koble til en USB-lagringsenhet for å oppgradere produktets programvare.

• Ikke koble denne enheten eller andre komponenter til et AC-støpsel til alle tilkoblingene mellom komponentene er utført.NOR - 11 03 BRUKE FJERNKONTROLLEN Slik bruker du fjernkontrollen VOL WOOFERSOUNDBARSOUND MODE PAIR

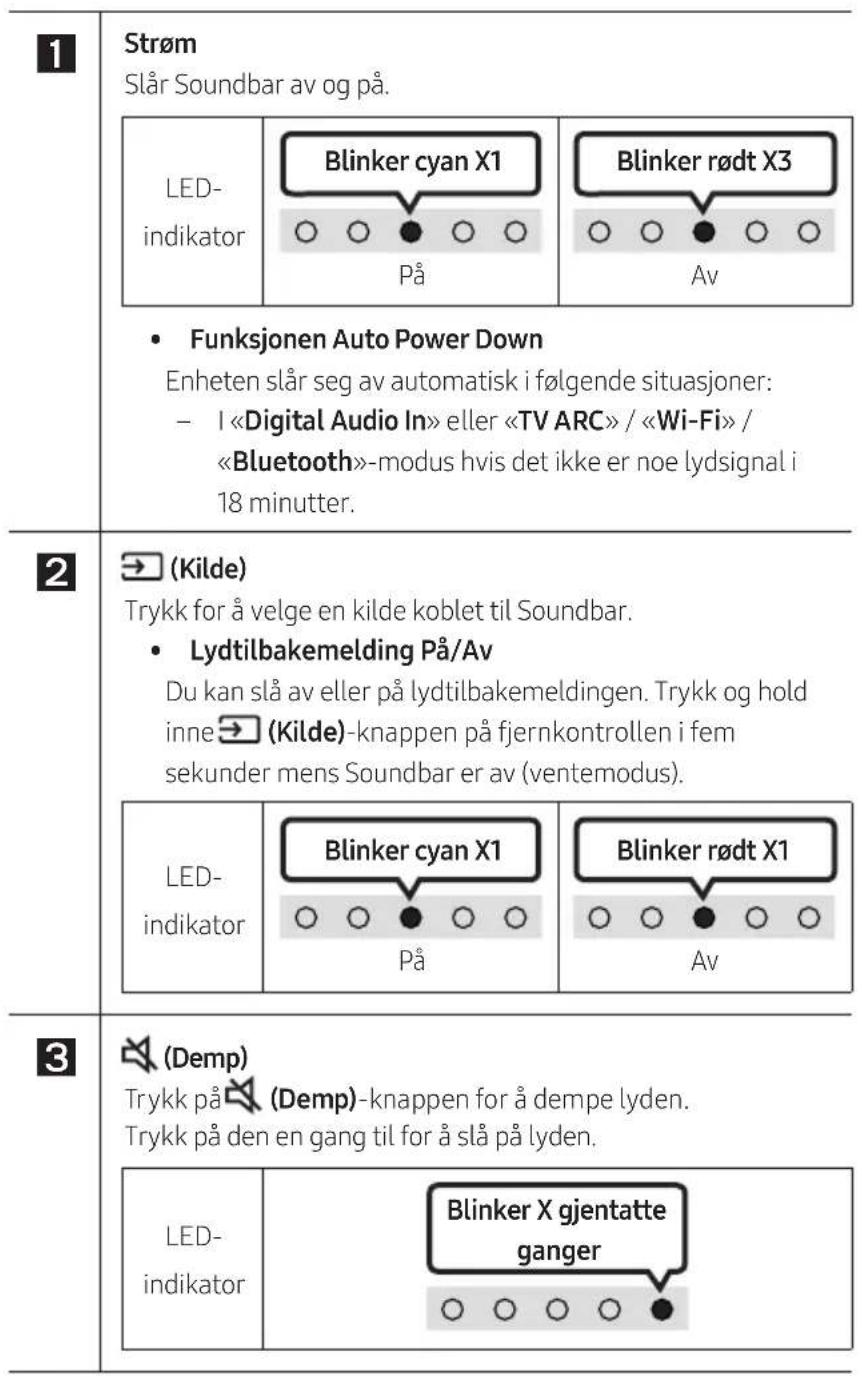

• Funksjonen Auto Power Down Enheten slår seg av automatisk i følgende situasjoner: – I «Digital Audio In» eller «TV ARC» / «Wi-Fi» / «Bluetooth»-modus hvis det ikke er noe lydsignal i 18 minutter.

(Kilde) Trykk for å velge en kilde koblet til Soundbar.

(Demp) Trykk på (Demp)-knappen for å dempe lyden. Trykk på den en gang til for å slå på lyden. LED- indikator Blinker X gjentatte gangerNOR - 12

• Music Gir en mer naturlig og romfyllende lyd for musikkinnhold.

• Adaptive Sound Analyser innholdet i sanntid og gir automatisk det optimale lydfeltet basert på innholdets karakteristikker.

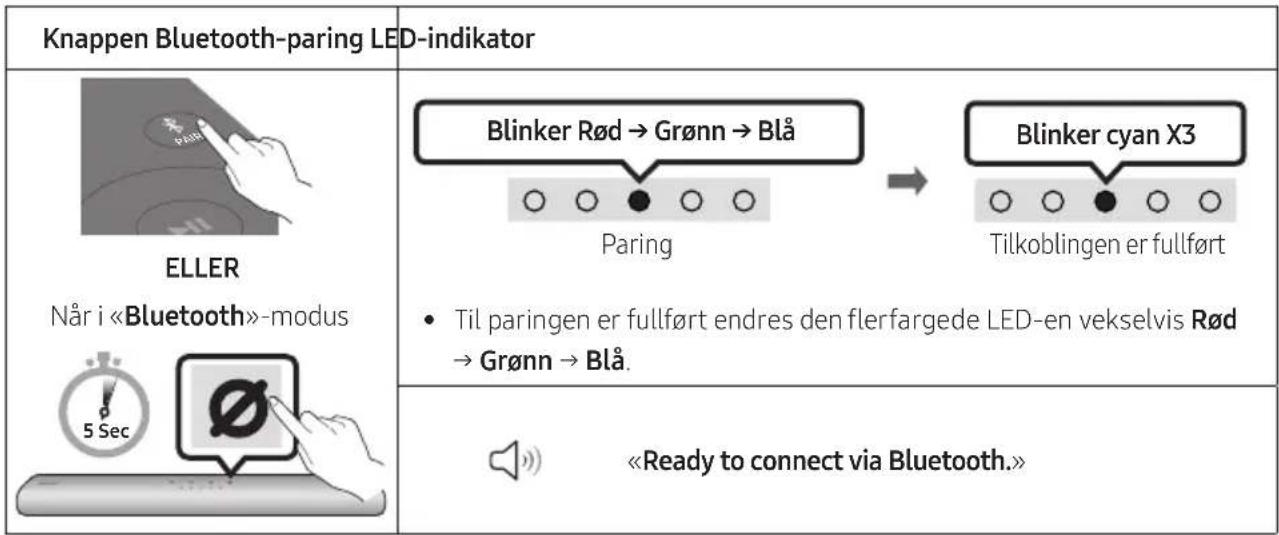

• Til paringen er fullført endres den erfargede LED-en vekselvis Rød → Grønn → Blå. LED- indikator Blinker Rød → Grønn → Blå Paring Tilkoblingen er fullført Blinker cyan X3 «Ready to connect via Bluetooth.»

p (Avspilling/Pause) Du kan også spille av eller pause musikk ved å trykke på knappen.

Opp/Ned/Venstre/Høyre Trykk på knappen Opp/Ned/Venstre/Høyre for å velge eller angi funksjonene.

• Hoppe over musikk Trykk på knappen Høyre for å velge neste musikkl. Trykk på knappen Venstre for å velge forrige musikkl.NOR - 13

(Lydkontroll) Du velger ønsket lydmodus ved å trykke på knappen. Ønsket element kan justeres med Opp/Ned- knappene. Den erfargede LED-en blinker hvit hver gang modusen endres. LED- indikator Blinker hvit X1 «Treble» «Bass» «Sync» «Centre Level» «Side Level» – Hvis du vil styre volumet for diskanten eller bassen, må du velge «Treble» eller «Bass» i lydinnstillingene, og deretter må du justere volumet mellom -6~+6 ved hjelp av Opp/Ned- knappene. – Trykk og hold (Lydkontroll)-knappen i omtrent fem sekunder for å justere hvert frekvensbånd. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz og 10 kHz kan velges med Venstre/Høyre-knappene og hver kan justeres til en innstilling mellom -6 til +6 med Opp/Ned-knappene. (Sikre at lydmodusen er satt til «Standard».) – Hvis du vil styre volumet for hver av høyttalerne, velger du «Centre Level» eller «Side Level» i lydinnstillingene og justerer deretter volumet mellom -6~+6 med Opp/Ned-knappene. – Hvis bilde og lyd ikke er synkronisert mellom TV-en og din Soundbar, velger du «Sync» i lydinnstillingene og stiller deretter lydforsinkelsen til 0–300 millisekunder med Opp/Ned- knappene. – «Sync» støttes bare for noen funksjoner. – Hvis surroundhøyttalerne er koblet til, velger du «Rear Level», og deretter bruker du Opp/Ned- knappene til å justere volumet i et område mellom –6 og +6.

Trykk knappen oppover eller nedover for å justere nivået på basshøyttaleren (bass) til -12 eller mellom -6 til +6. For å sette basshøyttaler (bass)-volumnivået til 0 (standard), trykker du på knappen.

VOLUM Trykk knappen oppover eller nedover for å justere volumet. LED- indikator Hvit beveges til høyre X1 Volum opp Hvit beveges til venstre X1 Volum nedNOR - 14 Bruke de skjulte knappene (knapper med mer enn én funksjon) Skjult knapp Side Knapp på fjernkontrollen Funksjon WOOFER (Opp) Fjernkontrollen til TV På/Av (Standby) Side 15 Opp ID SET (Lydkontroll) 7-bånds EQ Side 13 (Kilde) Lydtilbakemelding På/Av (Standby) Side 11 Utgangsspesikasjoner for de forskjellige lydeffektmodusene Effekt Inngang Utgang Med bare basshøyttaler Med basshøyttaler og trådløst bakhøyttalersett Standard

• Samsungs sett med trådløse bakhøyttalere og basshøyttaler kan kjøpes separat. Hvis du ønsker å kjøpe noen av disse produktene, må du ta kontakt med forhandleren du kjøpte din Soundbar av.NOR - 15 Justere Soundbar-volumet med en TV-fjernkontroll Juster Soundbar-volumet med TV-ens fjernkontroll.

• Denne funksjonen kan kun brukes med IR-fjernkontroller. Bluetooth-fjernkontroller (fjernkontroller som krever paring) støttes ikke.

• Still inn TV-høyttaleren på Ekstern høyttaler for å bruke denne funksjonen.

Koble til elektrisk strøm Bruk strømkomponenter for å koble Soundbar til en stikkontakt i følgende rekkefølge:

DC 19V Undersiden av Soundbar-hovedenheten MERKNADER

• Hvis du kobler fra strømkabelen og kobler den til igjen når produktet er slått på, slås Soundbar på automatisk.

• Strømadapteren må ligge att på bordet eller gulvet. Hvis du plasserer strømadapteren slik at den henger med ledningen vendt oppover, kan det komme vann eller andre fremmedelementer inn i adapteren som kan forårsake feil. Koble en SWA-9100S (selges separat), SWA-W500 (selges separat) til Soundbar Utvid den trådløse surroundlyden ved å koble Samsungs trådløse bakre høyttalersett (SWA-9100S, selges separat) og trådløs subwoofer (SWA-W500, selges separat) til Soundbar. Hvis du vil ha mer informasjon om tilkoblinger, kan du se brukerhåndboken til Samsungs trådløse bakre høyttalersett eller trådløs subwoofer.NOR - 17

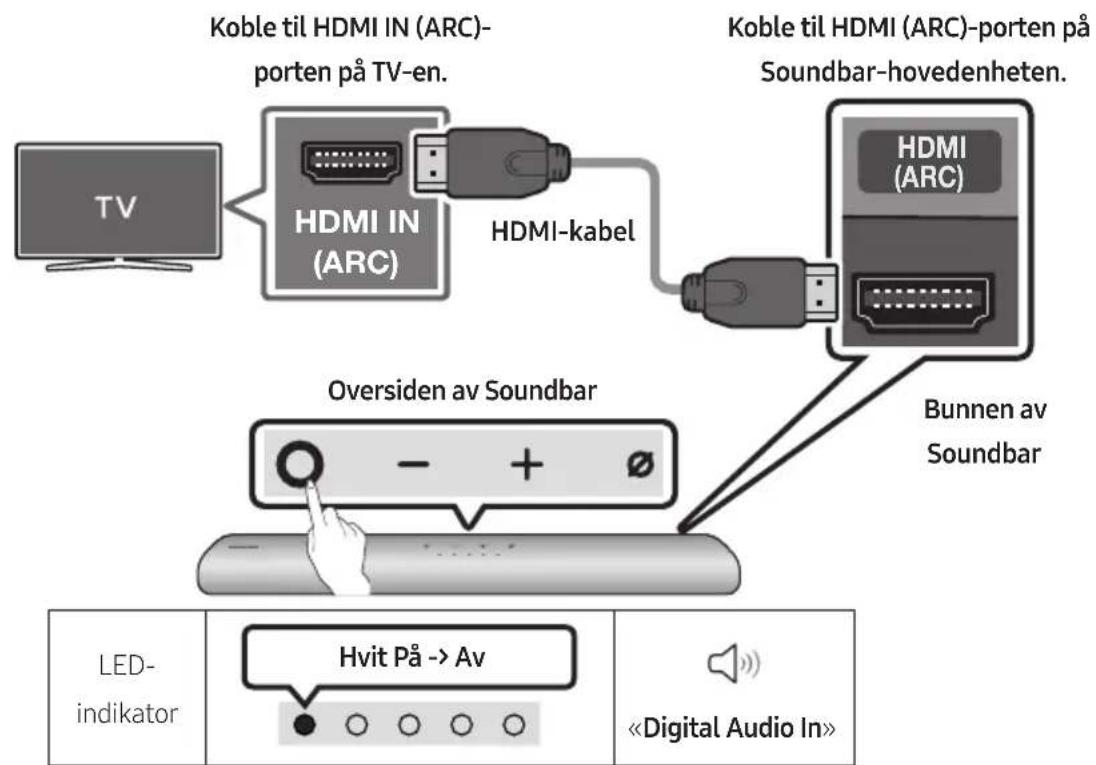

• For å koble HDMI-kabelen mellom TV-en og Soundbar, må du huske å koble til terminalene merket ARC. Ellers kan det hende at TV-lyden ikke avgis.

• Når du ikke hører TV-lyden, må du trykke (Multifunksjon)-knappen på toppen av Soundbar eller (Kilde)-knappen på fjernkontrollenfor å velge modusen «Digital Audio In».

• Når lyden ikke sendes ut må du sjekke HDMI-kabeltilkoblingen på nytt.

• Bruk volumknappene på TV-ens fjernkontroll for å endre volumet på Soundbar. MERKNADER

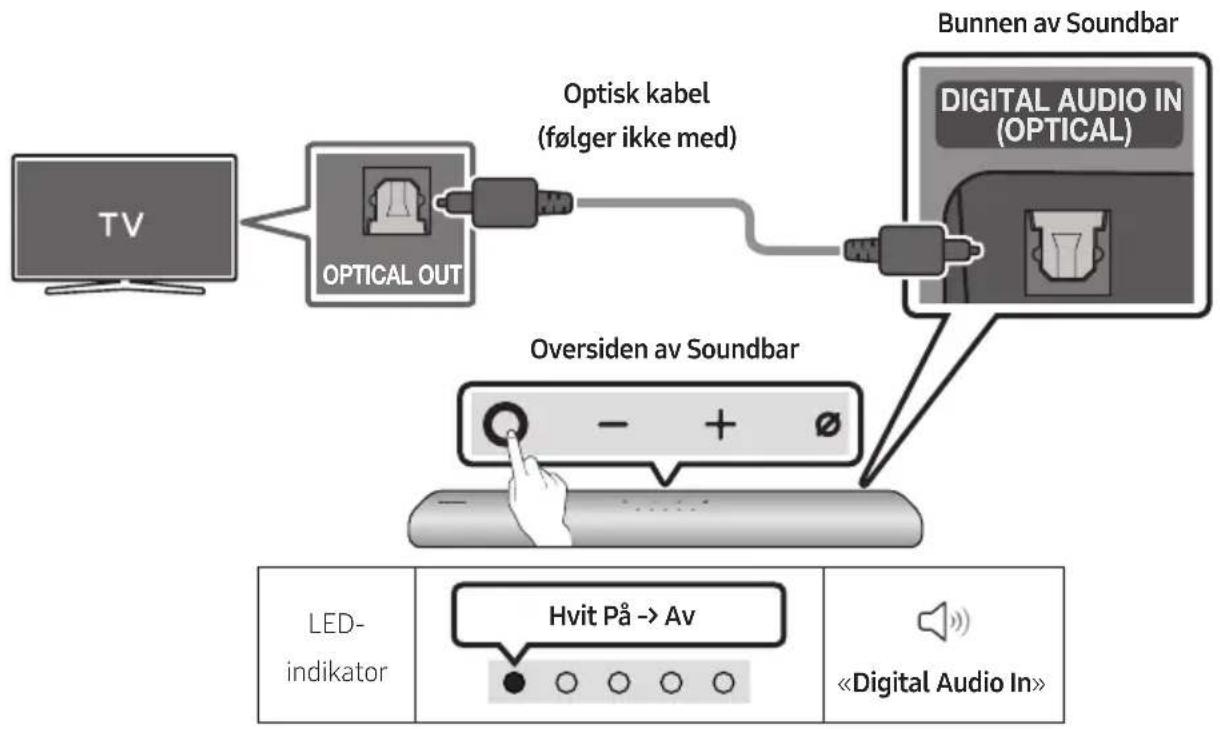

(OPTICAL) Bunnen av Soundbar Optisk kabel (følger ikke med) Oversiden av Soundbar

1. Med TV-en og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar og

OPTICAL-utgangsporten på TV-en med den optiske kabelen (følger ikke med), som vist i illustrasjonen.

2. Slå på Soundbar og TV-en.

3. Trykk på (Multifunksjon)-knappen øverst på Soundbar eller (Kilde)-knappen på

• Samsung-TV som støtter Bluetooth, kan kobles til. Sjekk spesikasjonene til TV-en din. Den første tilkoblingen

• Grønn → Blå. «Ready to connect via Bluetooth.»

4. Du kan nå høre Samsung-TV-lyd fra Soundbar.

• Gjenta deretter trinn 1 til 3. Koble Soundbar fra Samsung-TV-en Trykk på (Multifunksjon)-knappen på toppen av Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge en annen modus enn «Bluetooth».

• Å koble fra tar tid fordi Samsung-TV-en må motta svar fra Soundbar. (Tiden som kreves kan variere, avhengig av Samsung-TV-modellen.) Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

• Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.

• Soundbar slås automatisk av etter 18 minutter i Klar-tilstand.

• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter: – Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis ere Bluetooth-enheter pares med Soundbar samtidig. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN- enheter, etc.NOR - 22 Metode 2. Koble til via Wi-Fi Sjekkliste før tilkobling

• Wi-Fi-tilkobling er bare tilgjengelig på Samsung-TV.

• Sjekk om den trådløse ruteren (Wi-Fi) er slått på, og om TV-en er koblet til ruteren.

• TV-en og Soundbar må være koblet til det samme trådløse nettverket (Wi-Fi).

• Hvis den trådløse ruteren (Wi-Fi) bruker en DFS-kanal, vil du ikke kunne opprette en Wi-Fi- tilkobling mellom TV-en og Soundbar. Kontakt Internett-leverandøren for mer informasjon.

• Siden menyene varierer avhengig av produksjonsåret, må du se i TV-brukerhåndboken.

• For å koble TV-en til Soundbar via Wi-Fi må du koble Soundbar til den trådløse ruteren først. Se side 27 for informasjon om hvordan du oppretter en Wi-Fi-tilkobling.

2. Endre inngangskilden til TV-en ved å bruke lydmenyen til Soundbar.

• Samsung-TV-er utgitt i 2017 eller senere Hjem ( ) → Innst. ( ) → Lyd → Lydutgang [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)NOR - 23

1. Med den eksterne enheten og Soundbar slått av, koble DIGITAL AUDIO IN (OPTICAL)-porten på

3. Trykk på (Multifunksjon)-knappen øverst på Soundbar eller (Kilde)-knappen på

Metode 1. Koble til via Bluetooth Når en mobilenhet er koblet til via Bluetooth, kan du høre stereolyd uten problemer med kabling.

• Grønn → Blå. «Ready to connect via Bluetooth.»

3. Spill av musikkler fra enheten som er koblet til via Bluetooth, gjennom Soundbar.

Hvis enheten ikke klarer å koble til

• Hvis du har en eksisterende Soundbar (f.eks., [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) på høyttalerlisten på mobilenheten, må du slette den.

• Gjenta trinn 1 og 2. MobilenhetNOR - 25 Merknader om Bluetooth-tilkobling

• Finn en ny enhet innen 1 m for å koble til via Bluetooth-kommunikasjon.

• Hvis du blir bedt om en PIN-kode når du kobler til en Bluetooth-enhet, skriver du inn <0000>.

• Soundbar slås automatisk av etter 18 minutter i Klar-tilstand.

• Det kan hende at Soundbar ikke utfører Bluetooth-søk eller tilkobling riktig under følgende omstendigheter: – Hvis det er et sterkt elektrisk felt rundt Soundbar. – Hvis ere Bluetooth-enheter pares med Soundbar samtidig. – Hvis Bluetooth-enheten er slått av, ikke på plass eller ikke fungerer som den skal.

• Elektroniske enheter kan forårsake radioforstyrrelser. Enheter som genererer elektromagnetiske bølger må holdes borte fra Soundbar-hovedenheten – for eksempel mikrobølger, trådløse LAN- enheter, etc.

• Jo lenger Soundbar og Bluetooth-enheten er fra hverandre, jo lavere blir lydkvaliteten. Bluetooth- tilkoblingen kan frakobles når enhetene er utenfor det effektive området.

• Bluetooth-tilkoblingen fungerer muligens ikke som beregnet i områder med dårlig mottak.

• En Bluetooth-enhet kan oppleve støy eller funksjonsfeil under følgende forhold: – Når kroppen er i kontakt med signal-mottakeren på Bluetooth-enheten eller Soundbar. – I hjørner eller når det er en hindring i nærheten, for eksempel en vegg eller skillevegg, der det kan oppstå elektriske forandringer. – Når de utsettes for radioforstyrrelser fra andre produkter som opererer på samme frekvensområder, for eksempel medisinsk utstyr, mikrobølgeovner og trådløse LAN-enheter. – Hindringer som dører og vegger kan fortsatt påvirke lydkvaliteten selv når enhetene er innenfor det effektive området.

• Vær oppmerksom på at Soundbar ikke kan pares med andre Bluetooth-enheter mens du bruker Bluetooth-alternativet.

• Denne trådløse enheten kan føre til elektriske forstyrrelser under bruk.NOR - 26 Koble Bluetooth-enheten fra Soundbar Du kan koble Bluetooth-enheten fra Soundbar. For instruksjoner, se i Bluetooth-enhetens brukerhåndbok.

• Soundbar vil bli frakoblet.

• Hvis Soundbar er koblet fra Bluetooth-enheten, blinker den erfargede LED-indikatoren på Soundbar tre ganger «Rød». Koble Soundbar fra Bluetooth-enheten Trykk på (Multifunksjon)-knappen på toppen av Soundbar eller (Kilde)-knappen på fjernkontrollen for å velge en annen modus enn «Bluetooth».

• Det tar tid å koble fra, fordi Bluetooth-enheten må ta imot et svar fra Soundbar. (Frakoblingstiden kan variere avhengig av Bluetooth-enheten.)

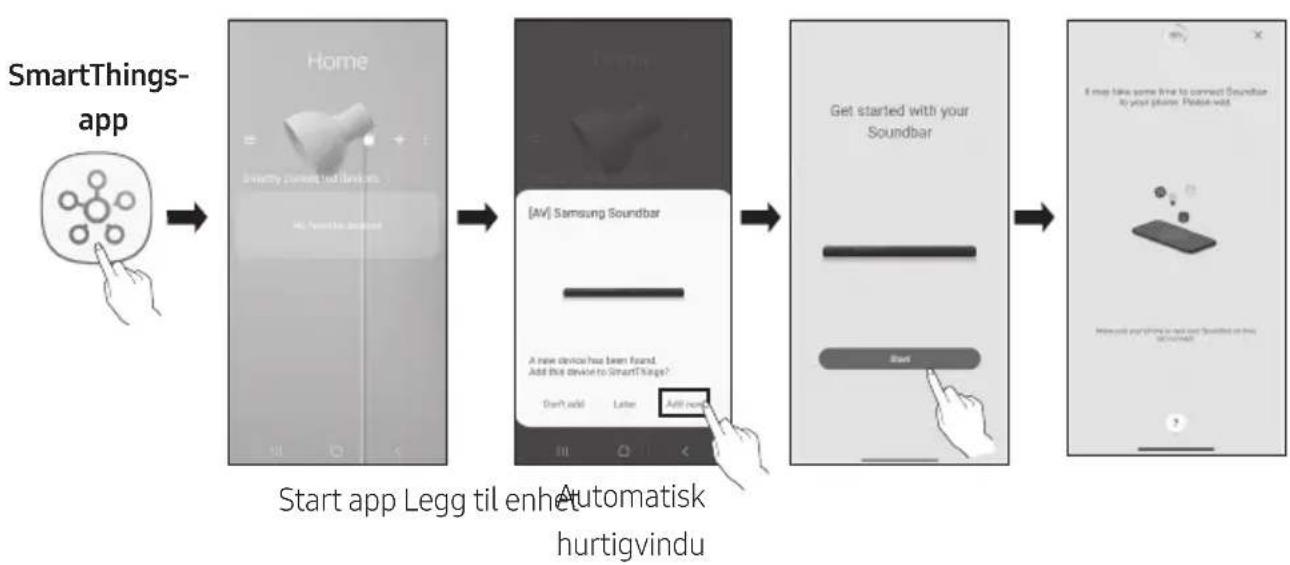

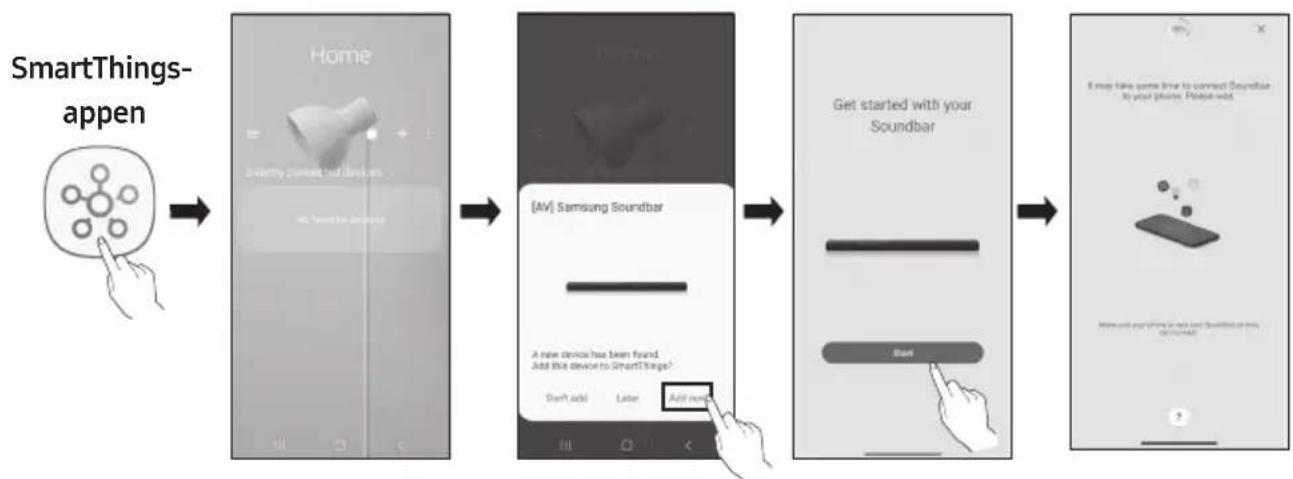

2. Følg instruksjonene på skjermen for å legge Soundbar til appen.

• Det automatiske hurtigvinduet (den andre skjermdumpen nedenfor) vil kanske ikke vises på noen enheter. Hvis oppsprettvinduet ikke vises, trykker du « » på Home-skjermen. Soundbar er tillagt appen. Start app Legg til enhet Automatisk hurtigvindu SmartThings- appNOR - 28 Komme i gang med Amazon Alexa (innebygd Alexa)

• Amazon Alexa er en tjeneste levert av Amazon.

• Denne funksjonen støttes kanskje ikke, avhengig av modellen eller det geograske området.

• Denne funksjonen støtter bare noen språk, og de støttede funksjonene kan variere avhengig av det geograske området.

• Se Samsung-nettstedet (www.samsung.com) for produktspesikasjon eller kompatibilitet. Du kan ved bruk av Alexa spille av musikk, lytte til nyheter, se værmeldinger og kontrollere husholdningsapparater. Bruken av Amazon Alexa krever en Amazon-konto for å koble til Soundbar over nettverket.

1. Installer SmartThings-appen på mobilenheten og deretter start den.

2. Gå inn på Alexa-kontoen ved å følge instruksjonene på appen og deretter logge inn på tjenesten.

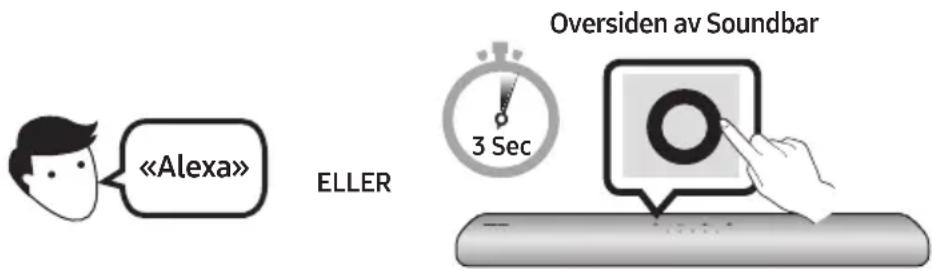

Oversiden av Soundbar 3 Sec «Alexa» ELLER

3. Ring Alexa eller trykk på (Multifunksjon)-knappen på Soundbar i tre sekunder for å bruke

• Trykk på (Multifunksjon)-knappen i tre sekunder for å ringe Alexa. Si noe med knappen nedtrykket for å aktivere talegjenkjenning.

• LED-indikatorstatusen på Soundbar endres avhengig av Alexa-statusen. Se side 31 for detaljer.NOR - 29 Bruk talekommandoer til å styre Soundbar Utløser + Kommando Ting du må prøve Eksempler på hva du skal si Volumkontroll «Alexa, skru opp volumet.» «Alexa, skru ned volumet.» Lytte til strømmingsinnhold fra Amazon Music «Alexa, spill litt jazzmusikk» Avsplillingskontroll «Alexa, spill neste sang.» «Alexa, stopp musikken.» «Alexa, hvilken sang er dette?» Værinformasjon «Alexa, hvordan er været?» Tidtakeroppsett «Alexa, still inn en tidtaker for ti minutter.»NOR - 30 Komme i gang med Alexa på Amazon-produkter (fungerer med Alexa)

• Denne funksjonen støttes kanskje ikke, avhengig av modellen eller det geograske området.

• Denne funksjonen støtter bare noen språk, og de støttede funksjonene kan variere avhengig av det geograske området.

• Se Samsung-nettstedet (www.samsung.com) for produktspesikasjon eller kompatibilitet.

• Denne tjenesten leveres av Amazon og kan avsluttes når som helst. Samsung har ikke ansvar for tilgjengelighet for tjenesten.

• Appskjermen Amazon Alexa kan endres uten forutgående varsel. Koble til og bruke med et Amazon-produkt (Amazon Echo) Du kan bruke en Amazon Echo-enhet til å styre din Soundbar, og dermed kunne nyte godt av de musikkfunksjonene som Amazon Echo tilbyr. Bruken av Amazon Alexa krever en Amazon-konto for å koble til Soundbar over nettverket.

1. Installer SmartThings-appen på mobilenheten og deretter start den.

2. Gå inn på Alexa-kontoen ved å følge instruksjonene på appen og deretter logge inn på tjenesten.

Bruk talekommandoer til å styre Soundbar

• Amazon Echo-tjenestene som du kan bruke med din Soundbar, begrenser seg til musikk. De andre tjenestene som tilbys av Amazon Echo, slik som nyheter og vær, kan kun benyttes via din Amazon Echo-enhet. Trigger + Kommando + Høyttalernavn

Lytter Cyan på Tenker Blinker cyan X1 Snakker Tidtakeralarmer og påminnelser Blinker cyan X2 Blinker blått X2 Varsel Blinker gult X2 Alexa-tjeneste utilgjengelig Blinker rødt X3 Nettverk frakoblet Blinker rødt X3 Mik av Rød påNOR - 32 Bruke Tap Sound Berør Soundbar med mobilenheten for å spille av lyd fra mobilenheten via Soundbar.

• Denne funksjonen er kanskje ikke støttet, avhengig av mobilenheten.

• For detaljer om hvordan du slår på funksjonen, se «Aktiver Tap Sound-funksjonen» nedenfor.

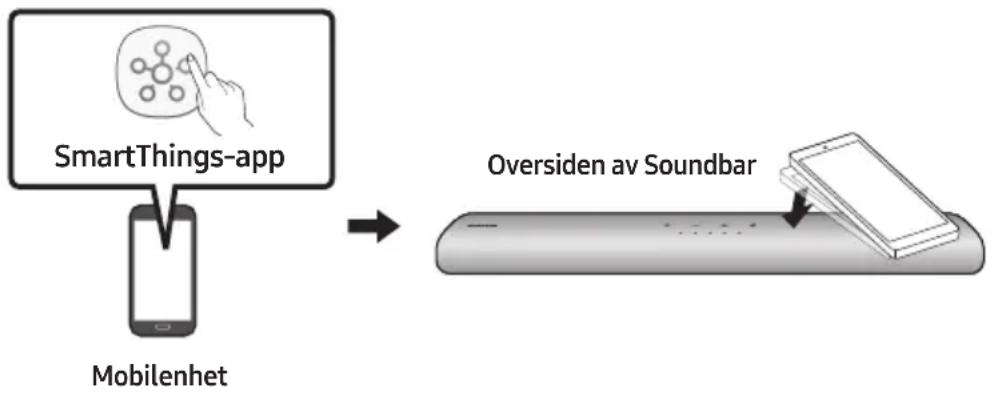

2. Trykk på Soundbar med mobilenheten. Velg «Start nå» i det viste meldingsvinduet.

En tilkobling etableres mellom mobilenheten og Soundbar via Bluetooth.

3. Spill av lyd fra mobilenheten via Soundbar.

• Denne funksjonen kobler en mobilenhet til Soundbar via Bluetooth ved å oppdage vibrasjoner som oppstår når enheten berører Soundbar.

• Forsikre deg om at mobilenheten ikke trykker på et skarpt hjørne av Soundbar. Soundbar eller mobilenheten kan få riper eller bli ødelagt.

• Det anbefales at mobilenheten er dekket med et etui. Bank lett på det brede området i den øvre delen av Soundbar, uten å bruke for mye kraft.

• For å bruke denne funksjonen, oppdater SmartThings-appen til den nyeste versjonen. Funksjonen er kanskje ikke støttet, avhengig av appversjonen. Aktiver Tap Sound-funksjonen Bruk SmartThings-appen til å slå på Tap View, Tap Sound-funksjonen.

1. På mobilenheten, kjør SmartThings-appen.

2. Velg ( → ) i SmartThings-appskjermen vist på mobilenheten.

3. Still «Tap View, Tap Sound» til På for å la funksjonen fungere når en mobilenhet beveger seg i

nærheten av Soundbar. MERKNADER

• Når mobilenheten er i strømsparingsmodus, vil Tap Sound-funksjonen ikke fungere.

• Tap Sound-funksjonen fungerer kanskje ikke hvis det er enheter i nærheten av Soundbar som forårsaker radioforstyrrelser, for eksempel elektriske enheter. Forsikre deg om at enheter som kan forårsake radioforstyrrelser, er plassert i tilstrekkelig avstand fra Soundbar.NOR - 33

09 KOBLE TIL APPLE AIRPLAY 2

• Denne funksjonen er kanskje ikke tilgjengelig i enkelte land. Koble til og bruk et Apple-produkt

• Må ikke monteres på et sted med høy temperatur eller fuktighet.

• Kontroller om veggen er sterk nok til å holde produktets vekt. Hvis ikke må du forsterke veggen eller velge et annet monteringssted.

• Kjøp og bruk festeskruer eller forankringer som er hensiktsmessige for den aktuelle veggtypen (gipsplater, jernplate, tre osv.). Skru om mulig skruene inn i veggstendere.

• Kjøp veggmonteringsskruer som er slik at de er tilpasset typen vegg og tykkelsen på veggen du vil montere Soundbar på. – Diameter: M5 – Lengde: 35 mm eller lengre anbefales.

• Koble kabler fra enheten til eksterne enheter før du installerer Soundbar på veggen.

• Pass på at enheten er slått av og koblet fra strømkilden før du installerer den. Ellers kan det føre til elektrisk støt. Veggfestets komponenter Veggmonteringsveiledning x 2 (M4 x L10) x 2 Festeskrue Skrue x 2 Vinkelstøttemontering

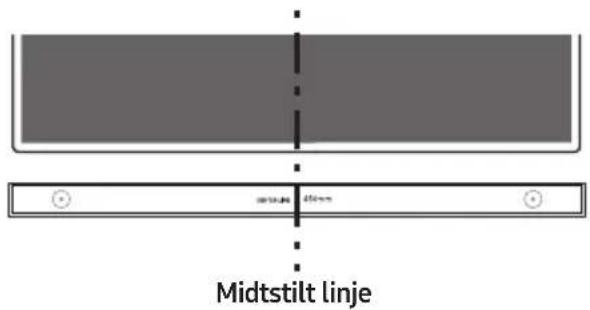

• Hvis enheten ikke skal monteres under en TV, plasserer du Midtstilt linje midt på monteringsområdet. Midtstilt linje

3. Bruk en penn til å merke posisjonene til

hullene og fjern Veggmonteringsveiledning.

4. Bor et hull i veggen ved hvert merke ved

• Hvis merkene ikke samsvarer med plasseringen av stiftene, må du passe på at du setter inn egnede fester i hullene før du setter inn støtteskruene. Hvis du bruker fester, må du passe på at hullene du borer, er store nok til festene du bruker.

5. Skyv en skrue (følger ikke med) gjennom

på undersiden av Soundbar med 2 Skruene.

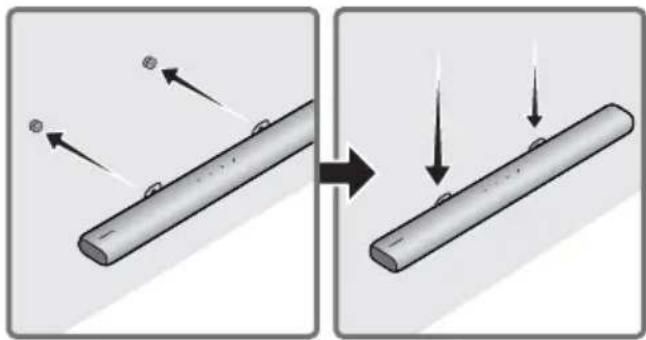

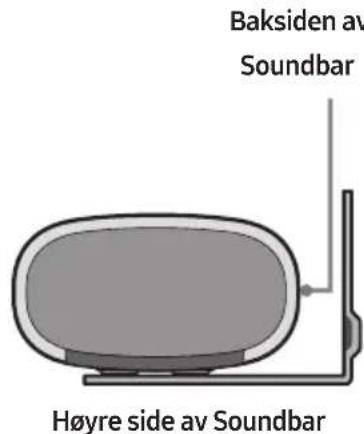

• Under monteringen må du kontrollere at opphengsdelen av Veggfestebrakettene er plassert på baksiden av Soundbar. Baksiden av Soundbar Høyre side av SoundbarNOR - 36

nedenfor, slik at Veggfestebrakettene sitter ordentlig på Festeskruene.

• Sett Festeskruene inn i den brede (nedre) delen på Veggfestebrakettene, og skyv så Veggfestebrakettene nedover slik at Veggfestebrakettene hviler godt på Festeskruene. 11 INSTALLERE SOUNDBAR FORAN TV-EN 3 cm eller mer Mikrofon Installer midten av Soundbar i midten av TV-en som illustrert på bildet. Plasser Soundbar på dette tidspunktet minst 3cm fra TV-en slik at det ikke blir noen forstyrrelse med talegjenkjenningen. MERKNADER

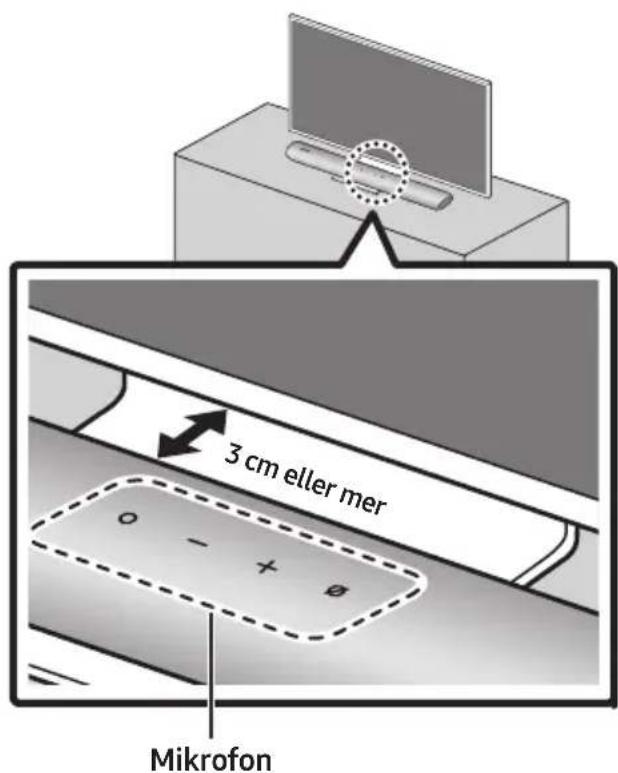

• Sørg for at Soundbar er plassert på et att og fast underlag.

• En utilstrekkelig avstand fra TV-en kan resultere i problemer med talegjenkjenningen og akustikken.NOR - 37 12 PROGRAMVARE- OPPDATERING Automatisk oppdatering Når Soundbar er koblet til Internett, skjer programvareoppdateringer automatisk selv om Soundbar er slått av.

• For å bruke automatisk oppdatering- funksjonen, må Soundbar være koblet til Internett. Wi-Fi-tilkoblingen til Soundbar avsluttes hvis Soundbar-strømledningen er koblet fra eller strømmen er slått av. Hvis det oppstår strømbrudd og strømmen kommer tilbake, eller du kobler til strømledningen igjen, slår du på Soundbar, og deretter kobler du den til Internett. USB-oppdatering

HDMI (ARC)DIGITAL AUDIO IN (OPTICAL)ID SET NETWORK SERVICE DC 19V Bunnen av Soundbar Micro USB til USB-adapterkabel (følger ikke med) Samsung kan tilby oppdateringer for Soundbar- systemets fastvare i fremtiden. Når en oppdatering er tilgjengelig, kan du oppdatere Soundbar ved å koble USB-stasjonen som inneholder oppdateringsfastvaren til SERVICE-porten på Soundbar.

1. Gå til (www.samsung.com) → søk etter

modellnavnet fra menyalternativet for kundesenteret.

• Se oppgraderingsveiledningen for mer informasjon om oppdatering.

2. Last ned oppgraderingslen (USB-type).

3. Pakk ut len og opprett en mappe med

5. Slå på Soundbar. Produktet oppdateres

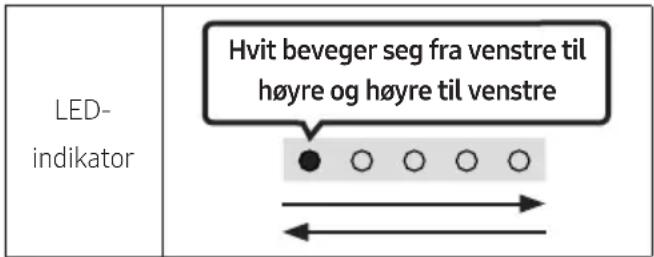

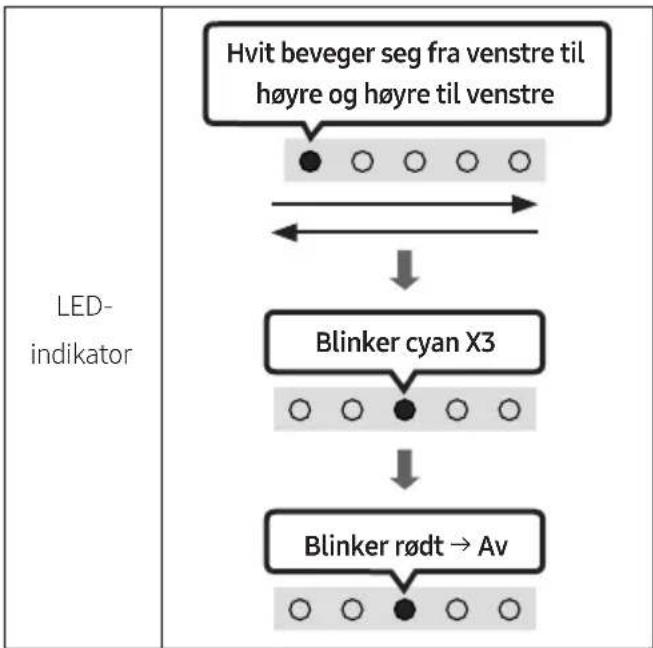

deretter innen tre minutter. LED- indikator Hvit beveger seg fra venstre til høyre og høyre til venstre

• Ikke slå det av eller fjern USB- minnepinnen under oppdateringen.

• Hvis den gule LED-lampen er på etter at programvareoppdateringen er fullført, betyr det at en tilleggsoppdatering pågår. Når dette skjer, må du ikke slå av strømmen eller fjerne USB-enheten.

• Hvis oppdateringen ikke fortsetter, kobler du til Soundbar-strømledningen igjen.

• Når den siste versjonen er installert, utføres ingen oppdatering.

• Avhengig av USB-type støttes kanskje ikke oppdatering.NOR - 38 Tilbakestill 5 Sec Med Soundbar på, trykk (Volum) på enheten samtidig i minst 5 sekunder. LED-skjermen endres som vist nedenfor, og Soundbar er tilbakestilt. LED- indikator Blinker cyan X3 Blinker rødt → Av Hvit beveger seg fra venstre til høyre og høyre til venstre FORSIKTIG

• Alle innstillingene for Soundbar er tilbakestilt. Pass på at du bare utfører dette når tilbakestilling er nødvendig.NOR - 39 13 FEILSØKING Kontroller følgende før du søker hjelp. Soundbar slås ikke på. ; Sjekk om strømkabelen til Soundbar er riktig satt inn i stikkontakten. Soundbar fungerer ikke som den skal. ; Når du har fjernet strømledningen, sett den inn igjen. ; Fjern strømledningen fra den eksterne enheten og prøv igjen. ; Hvis det ikke er noe signal, slås Soundbar automatisk av etter en viss periode. Slå på strømmen. (Se side 11.) I tilfelle fjernkontrollen ikke fungerer. ; Pek fjernkontrollen rett mot Soundbar. ; Bytt ut batteriene med nye. Soundbar spiller ikke av noe lyd. ; Volumet på Soundbar er for lavt eller dempet. Juster volumet. ; Når en ekstern enhet (STB, Bluetooth- enhet, mobilenhet, etc.) er tilkoblet, justerer du volumet på den eksterne enheten. ; For lydutgang fra TV-en velger du Soundbar. (Samsung-TV: Hjem ( ) → Innst. ( ) → Lyd → Lydutgang → Velg Soundbar) ; Kabelforbindelsen til Soundbar er muligens ikke løs. Fjern kabelen og koble til igjen. ; Fjern strømledningen helt, koble til igjen og slå på strømmen. ; Initialiser produktet og prøv igjen. (Se side 38.) I tilfelle TV-en ikke er tilkoblet via HDMI (ARC). ; Kontroller om HDMI-kabelen er riktig koblet til ARC-terminalen. (Se side17.) ; Tilkobling er muligens ikke mulig på grunn av den tilkoblede eksterne enheten (kabel- TV-boks, spillmaskin, etc.). Koble til Soundbar direkte. ; HDMI-CEC er muligens ikke aktivert på TV-en. Slå på CEC på TV-menyen. (Samsung-TV: Hjem ( ) → Innst. ( ) → Generelt → Behandling av eksterne enheter

• Anynet+ (HDMI-CEC) PÅ) Det er ingen lyd når du kobler til TV-en i HDMI (ARC)-modus. ; Enheten din kan ikke spille av inngangssignalet. Endre TV-ens lydutgang til PCM eller Dolby Digital. (For en Samsung-TV: Hjem ( ) → Innst. ( ) → Lyd → Ekspertinnstillinger → Lydformat for digital utgang)NOR - 40 Soundbar kobles ikke til via Bluetooth. ; Når du kobler til en ny enhet, bytt til Bluetooth-paring for tilkobling. (Trykk på PAIR-knappen på fjernkontrollen eller trykk på (Mik Av/På)-knappen på innfatningen i minst 5 sekunder.) ; Hvis Soundbar er koblet til en annen enhet, kobler du fra enheten først for å bytte enheten. ; Koble den til igjen etter at du har fjernet Bluetooth-høyttalerlisten på enheten du vil koble til. (Samsung-TV: Hjem ( ) → Innst. ( ) → Lyd → Lydutgang → Bluetooth-høyttalerliste) ; Fjern og koble til strømpluggen på nytt, og prøv deretter på nytt. ; Initialiser produktet og prøv igjen. (Se side 38.) Lyden blir borte når den er koblet til via Bluetooth. ; Enkelte enheter kan forårsake radioforstyrrelser hvis de er plassert for nære Soundbar, f.eks mikrobølgeovn, trådløse rutere og lignende. ; Hvis enheten som er koblet til Bluetooth, yttes for langt bort fra Soundbar, kan det gjøre at lyden blir borte. Flytt enheten nærmere Soundbar. ; Hvis en del av kroppen din er i kontakt med Bluetooth-mottakeren eller produktet er installert på metallmøbler, kan lyden bli borte. Sjekk installasjonsmiljøet og bruksbetingelsene. Kan ikke koble til Wi-Fi. ; Sjekk om den trådløse ruteren er på. ; Slå av ruteren, slå den på igjen og prøv på nytt. ; Når signalet til den trådløse ruteren er for svakt, kan det hende at det ikke er mulig å koble til. Flytt ruteren nære Soundbar eller juster den installerte posisjonen med ingen hindringer. ; Hvis den trådløse ruteren er ny, må du kongurere høyttalerens nettverksinnstillinger på nytt. Soundbar slås ikke automatisk på sammen med TV-en. ; Når du slår av Soundbar mens du ser på TV, er strømsynkronisering med TV-en deaktivert. Slå først av TV-en.NOR - 41 14 LISENS Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Figurer og illustrasjonen i denne brukerhåndboken er kun for referanse, og kan avvike fra hvordan de er på produktet.

• Du kan bli belastet med et administrasjonsgebyr hvis (a) En reparatør blir sendt ut til deg på din forespørsel og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken). (b) Du tar med deg enheten til et serviceverksted, og det ikke er noe galt med produktet (dvs. du har ikke lest denne brukerhåndboken).

• Vi vil opplyse deg om hvor stort dette administrasjonsgebyret er før vi besøker deg eller starter å jobbe med spilleren.NOR - 43

17 SPESIFIKASJONER OG VEILEDNING

Spesikasjoner Modellnavn HW-S66A / S67A Vekt 3,0 kg Dimensjoner (B x H x D) 764,0 x 68,0 x 125,0 mm Driftstemperaturområde +5°C til +35°C Fuktighetsområde drift 10 % til 75 % FORSTERKER Nominell utgangseffekt (30W x 2) + (30W x 2) + (30W x 2) + 20W Avspillingsformater som støttes LPCM 2ch, Dolby Audio™ (Støtter Dolby® Digital), DTS

• Samsung Electronics Co., Ltd reserverer seg retten til å endre spesikasjonene uten varsel.

2. Fjern stikket fra stikkontakten i tordenvejr.

1. Tilslut først strømkablet til AC/DC-adapteren.

1. Installer og start SmartThings -appen fra din mobile enhed (smartphone eller tablet).

modelnavnet fra menuindstillingen for kundesupport.
