MANUAL DE USUARIO HWS60A SAMSUNG

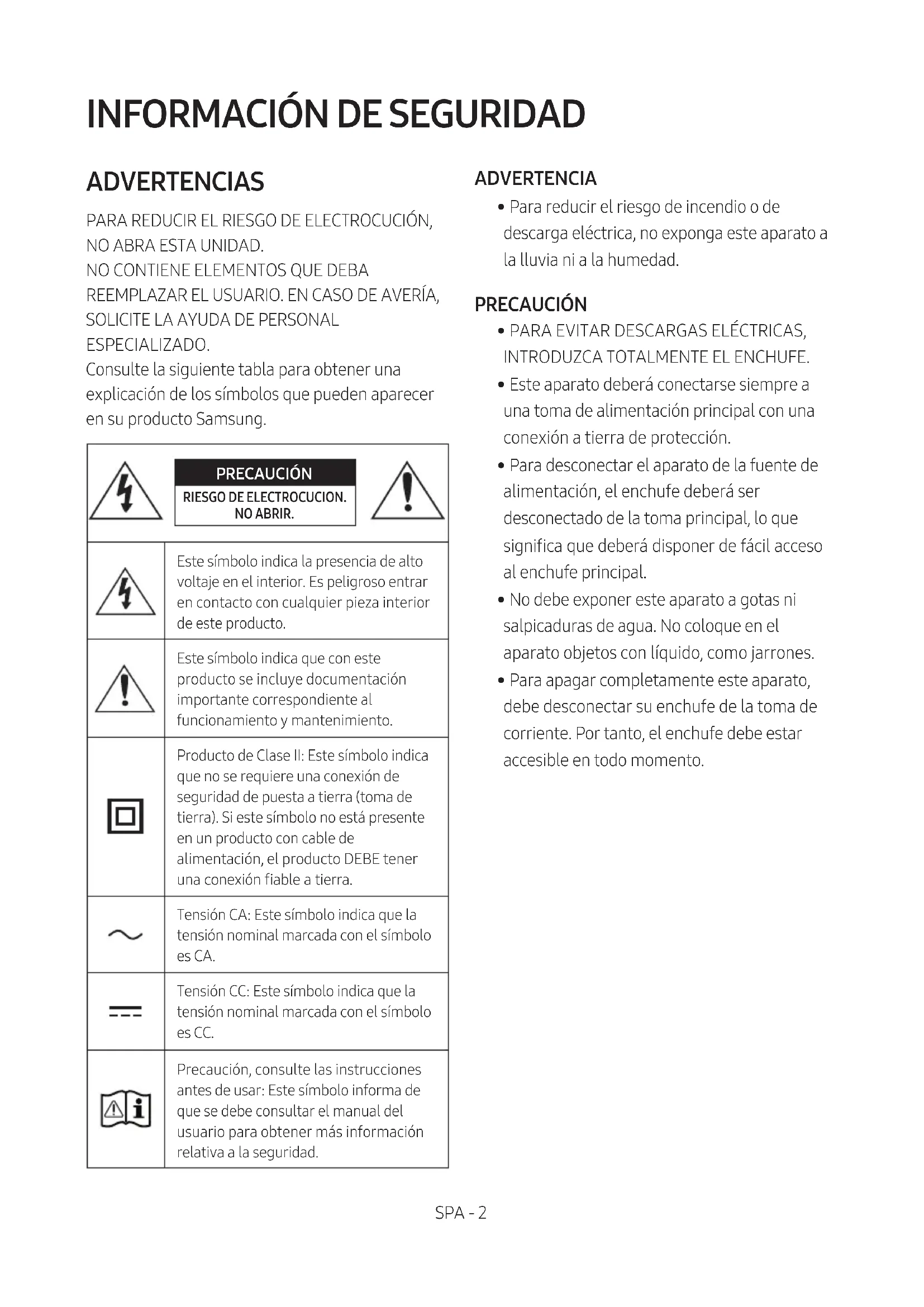

INFORMACIÓN DE SEGURIDAD

ADVERTENCIAS PARA REDUCIR EL RIESGO DE ELECTROCUCIÓN, NO ABRA ESTA UNIDAD.

ESPECIALIZADO. Consulte la siguiente tabla para obtener una explicación de los símbolos que pueden aparecer en su producto Samsung. PRECAUCIÓN RIESGO DE ELECTROCUCION. NO ABRIR.Este símbolo indica la presencia de alto voltaje en el interior. Es peligroso entrar en contacto con cualquier pieza interior de este producto.Este símbolo indica que con este producto se incluye documentación importante correspondiente al funcionamiento y mantenimiento.Producto de Clase II: Este símbolo indica que no se requiere una conexión de seguridad de puesta a tierra (toma de tierra). Si este símbolo no está presente en un producto con cable de alimentación, el producto DEBE tener una conexión able a tierra.Tensión CA: Este símbolo indica que la tensión nominal marcada con el símbolo es CA.Tensión CC: Este símbolo indica que la tensión nominal marcada con el símbolo es CC.Precaución, consulte las instrucciones antes de usar: Este símbolo informa de que se debe consultar el manual del usuario para obtener más información relativa a la seguridad. ADVERTENCIA

• Para reducir el riesgo de incendio o de descarga eléctrica, no exponga este aparato a la lluvia ni a la humedad. PRECAUCIÓN

• PARA EVITAR DESCARGAS ELÉCTRICAS, INTRODUZCA TOTALMENTE EL ENCHUFE.

• Este aparato deberá conectarse siempre a una toma de alimentación principal con una conexión a tierra de protección.

• Para desconectar el aparato de la fuente de alimentación, el enchufe deberá ser desconectado de la toma principal, lo que signica que deberá disponer de fácil acceso al enchufe principal.

• No debe exponer este aparato a gotas ni salpicaduras de agua. No coloque en el aparato objetos con líquido, como jarrones.

• Para apagar completamente este aparato, debe desconectar su enchufe de la toma de corriente. Por tanto, el enchufe debe estar accesible en todo momento.SPA - 3 PRECAUCIONES

1. Asegúrese de que la alimentación eléctrica

de CA de su domicilio cumpla las especicaciones eléctricas indicadas en la etiqueta identicativa situada en la parte inferior del producto. Instale el producto horizontalmente, sobre una base adecuada (mueble), con espacio suciente a su alrededor para ventilación 7~10  cm. Asegúrese de que los oricios de ventilación no queden tapados. No coloque la unidad sobre amplicadores o cualquier otro equipo que pueda generar calor. Esta unidad se ha diseñado para utilizarse de forma continua. Para apagar completamente la unidad, desconecte el enchufe de CA de la toma de corriente. Desenchufe la unidad si no va utilizarla durante un tiempo prolongado.

2. Durante tormentas, desconecte el enchufe

principal de CA de la toma de corriente. Los picos de tensión debidos a rayos podrían dañar la unidad.

3. No exponga la unidad a la luz directa del sol

ni a otras fuentes de calor. Podrían sobrecalentarla y provocar una avería en la unidad.

4. Proteja el reproductor contra la humedad

(por ejemplo, jarrones) y calor excesivo (p. ej.: chimeneas) o equipos que creen campos magnéticos o eléctricos potentes. Desconecte el cable de alimentación de la fuente de CA si la unidad no funciona correctamente. El producto no ha sido creado para uso industrial. Este producto es sólo para uso personal. Es posible que se produzca condensación en el producto o en el disco en situaciones de temperaturas bajas. Si tiene que transportar el producto durante el invierno, espere 2 horas aproximadamente antes de usarlo hasta que la unidad haya alcanzado la temperatura de la sala.

5. Las pilas utilizadas en este producto contienen

productos químicos que son peligrosos para el medio ambiente. No tire las pilas con el resto de la basura doméstica. No tire las pilas al fuego. No cortocircuite, desmonte ni sobrecaliente las baterías. PRECAUCIÓN : Si la pila no se reemplaza correctamente se corre el riesgo de una explosión. Reemplace la pila solo por una igual o de especicaciones equivalentes.SPA - 4 Limpieza del tejido Elimine cualquier suciedad o mancha en la supercie del producto de inmediato. La eliminación y la limpieza pueden ser menos ecaces en el caso de algunas sustancias o si permanecen durante un tiempo prolongado. PRECAUCIÓN

• Use una aspiradora o un rodillo adhesivo de pelusa para quitar el polvo, las huellas de las manos y similares. – Algunos cepillos de limpieza pueden dañar el producto, dependiendo de los materiales que contengan. – Las toallas y los paños de limpieza pueden dejar pelusa o suciedad en el producto.

• No use las uñas u otras herramientas para rascar la suciedad. Esto puede dañar el tejido.

• Para eliminar las manchas de aceite o líquidos, use un paño blanco limpio humedecido con agua. Si la mancha persiste, límpiela con una mezcla de agua y detergente neutro (como lavavajillas) y un paño. – Un detergente o limpiador no neutro puede causar decoloración o daños en el tejido. – Después de la limpieza, use un paño seco o un secador de pelo para secar la zona. – No aplique una fuerza excesiva para evitar que el tejido se decolore o se dañe.SPA - 5 ÍNDICE 01 Visión general del producto 7 Cómo colocar las pilas antes de utilizar el mando a distancia (pilas AA X 2) ------------------------- 7 02 Visión general del producto 8 Panel superior de la Soundbar ------------------------- 8 Panel inferior de la Soundbar ------------------------- 10 03 Uso del mando a distancia 11 Cómo usar el mando a distancia

Uso de los Botones Ocultos (botones con más de una función)

Especicaciones de salida para los distintos modos de efectos de sonido

Ajuste del volumen de la Soundbar con el mando a distancia del televisor ------------------------- 15 04 Conexión de la Soundbar 16 Conexión de la alimentación

Conexión de un SWA-9100S (se vende por separado) y un SWA-W500 (se vende por separado) a su Soundbar

05 Uso de una conexión por cable al televisor 17 Método 1. Conexión por HDMI

Método 2. Conexión con un cable óptico

06 Uso de una conexión inalámbrica al televisor 20 Método 1. Conexión a través de Bluetooth

Método 2. Conexión por Wi-Fi

07 Conexión de un dispositivo externo 23 Conexión con un cable óptico

23SPA - 6 08 Conexión de un dispositivo móvil 24 Método 1. Conexión a través de Bluetooth

Método 2. Conexión a través de Wi-Fi (red inalámbrica)

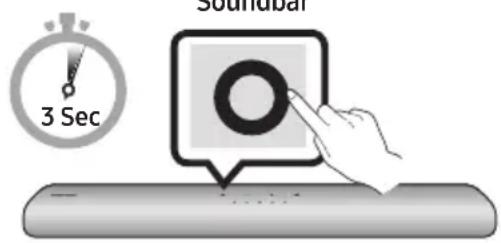

Primeros pasos con Alexa en un producto de Amazon (funciona con Alexa)

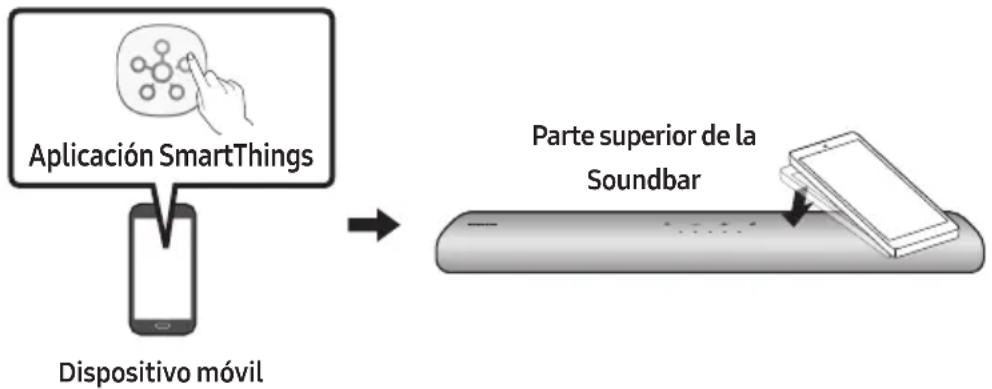

Uso de la función Tap Sound

09 Conexión a Apple AirPlay2 33 10 Instalación del equipo de montaje en pared 34 Precauciones de instalación

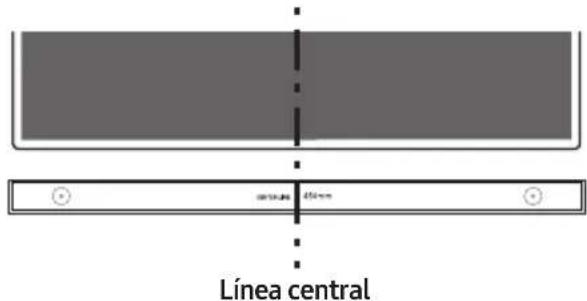

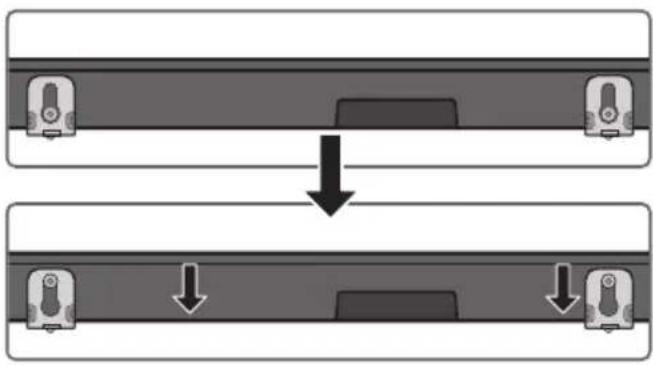

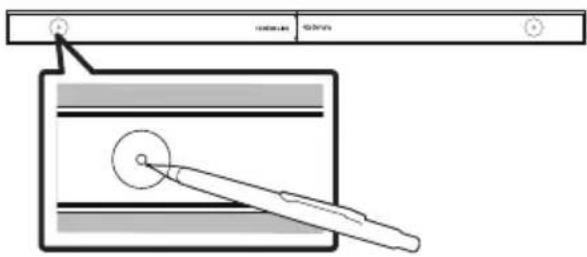

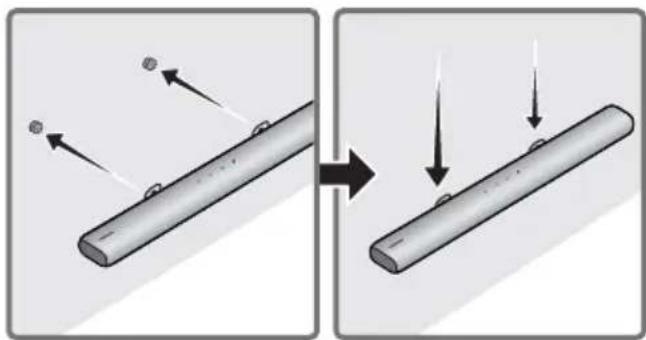

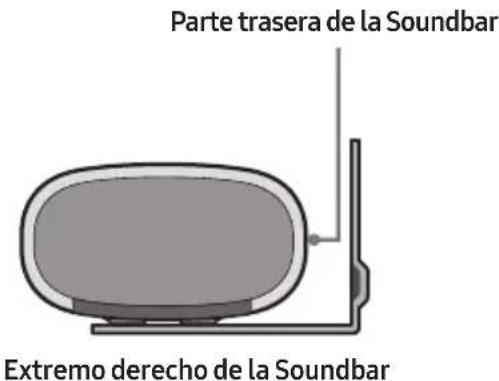

Componentes del montaje en pared

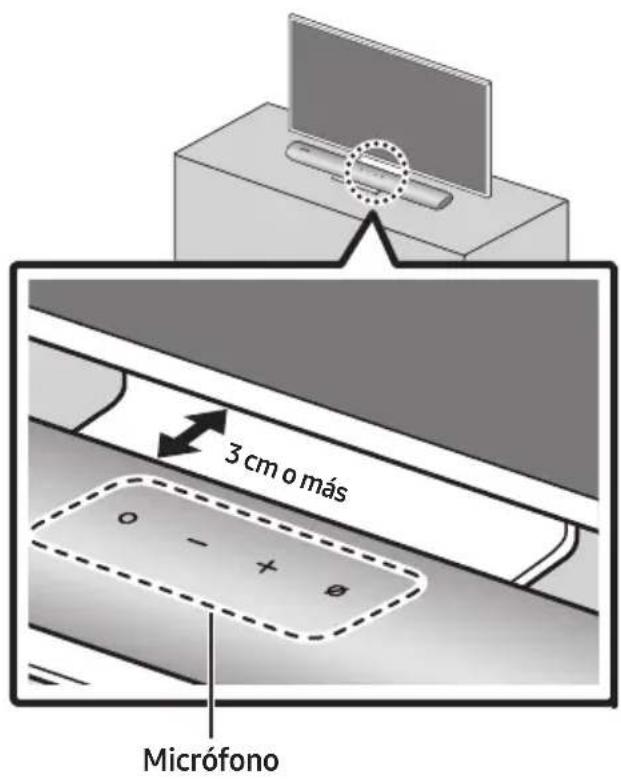

11 Instalación de la Soundbar delante del televisor 36 12 Actualización de software 37 Actualización automática

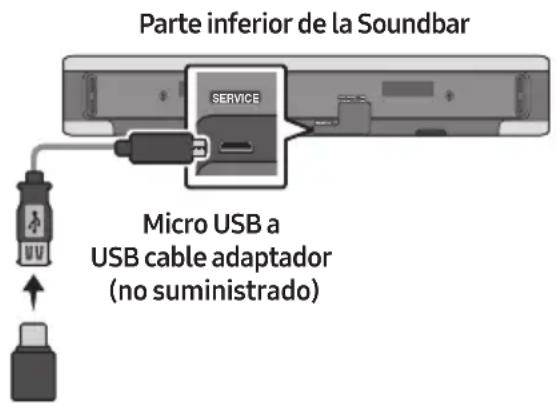

Actualización por USB

13 Solución de problemas 39 14 Licencia 41 15 Aviso sobre licencia de código abierto 41 16 Nota importante sobre el servicio 42 17 Especicaciones y guía 43 Especicaciones

01 VISIÓN GENERAL DEL PRODUCTO

VOL WOOFER SOUNDBAR SOUND MODE PAIR Unidad principal de la Soundbar Mando a distancia /Pilas de la Soundbar Cable HDMI Adaptador CA/CC (Soundbar) Cable de alimentación (Soundbar) Guía de montaje en pared x 2 x 2 (M4 x L10) x 2 Soporte-tornillo Soporte de montaje en pared Tornillo

• Para obtener más información sobre la fuente de alimentación y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

• Para adquirir componentes adicionales o cables opcionales, póngase en contacto con un Centro de servicio técnico de Samsung o con el Centro de atención al cliente de Samsung.

• Para obtener más información sobre el montaje en la pared, consulte la página 34.

• El diseño, las especicaciones y la pantalla de la aplicación pueden cambiar sin previo aviso.

• El aspecto de los accesorios puede diferir ligeramente de las ilustraciones anteriores. Cómo colocar las pilas antes de utilizar el mando a distancia (pilas AA X 2) Deslice la cubierta trasera en la dirección de la echa hasta extraerla por completo. Introduzca 2 pilas AA (1,5 V) orientadas de modo que la polaridad sea la correcta. Vuelva a deslizar la cubierta trasera en su posición.SPA - 8

02 VISIÓN GENERAL DEL PRODUCTO

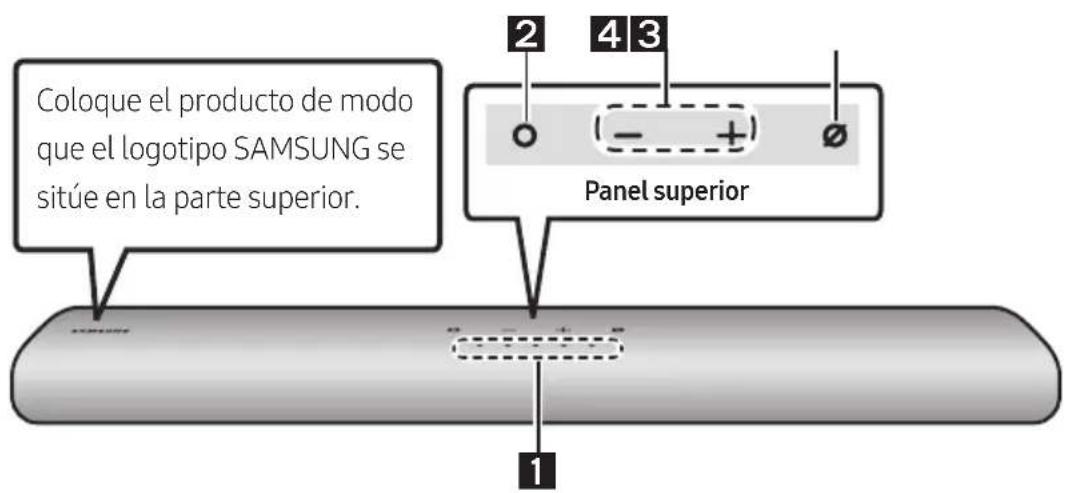

Panel superior de la Soundbar Panel superior Coloque el producto de modo que el logotipo SAMSUNG se sitúe en la parte superior.

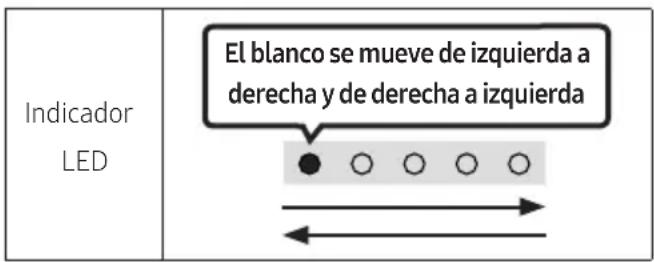

Indicador LED El indicador LED parpadea, se ilumina o cambia de color según el modo o el estado actual de la Soundbar. El color del indicador LED y el número de luces indican el modo activo como se describe a continuación.

• El LED multicolor cambia a Blanco, Cian, Verde, Rojo o Azul dependiendo del modo o estado. Botón Multifunción
• En el modo de espera, pulse el botón (Multifunción) para encender la Soundbar.

• Pulse el botón (Multifunción) para cambiar el modo. Cada vez que se cambia el modo, el LED se ilumina en blanco y luego se apaga.Indicador LED Blanco encendido -> apagadoBlanco encendido -> apagadoBlanco encendido -> apagado“Entrada de audio digital” o “TV ARC”“Wi-Fi” “Bluetooth” Botón VolumenPulse el botón (Volumen) para ajustar el volumen.SPA - 9

Botón Micrófono encendido/ apagado Pulse el botón (Micrófono encendido/apagado) para encender o apagar el micrófono. Indicador LED Rojo encendido “Micrófono desactivado” “Micrófono activado”

• Cuando enchufe el cable de CA, el botón de comenzará a funcionar en un plazo de 4 a 6 segundos.

• Cuando encienda esta unidad, habrá un retraso de 4 a 5 segundos antes de que emita sonido.

• Si se escucha sonido tanto del televisor como de la Soundbar, vaya al menú Ajustes del audio del televisor y cambie el altavoz del televisor a Altavoz externo.

• Puede activar o desactivar la retroalimentación de sonido con la aplicación SmartThings. Para obtener información sobre el uso de la aplicación SmartThings, consulte “Método 2. Conexión a través de Wi-Fi (red inalámbrica)”.SPA - 10 Panel inferior de la Soundbar

ID SET Pulse aquí para conectar de forma inalámbrica la Soundbar con los altavoces Surround y con un subwoofer. (Los altavoces Surround y el subwoofer se venden por separado).

NETWORK Pulse aquí para conectar con una red inalámbrica (Wi-Fi) mediante la aplicación SmartThings.

SERVICE Conecte un dispositivo de almacenamiento USB para actualizar el software del producto.

DC 19V (Entrada de la fuente de alimentación) Conecte el adaptador de CA/CC. (Consulte la página 16)

DIGITAL AUDIO IN (OPTICAL) Conéctese a la salida digital (óptica) de un dispositivo externo. (Consulte la página 23)

HDMI (ARC) Conéctese a la toma HDMI (ARC) de un televisor. (Consulte la página 17)

• Cuando desconecte el cable de alimentación del adaptador de alimentación CA/CC de una toma de pared, tire del enchufe. No tire del cable.

• No conecte esta unidad u otros componentes a una toma de CA hasta que se hayan completado todas las conexiones entre los componentes.SPA - 11

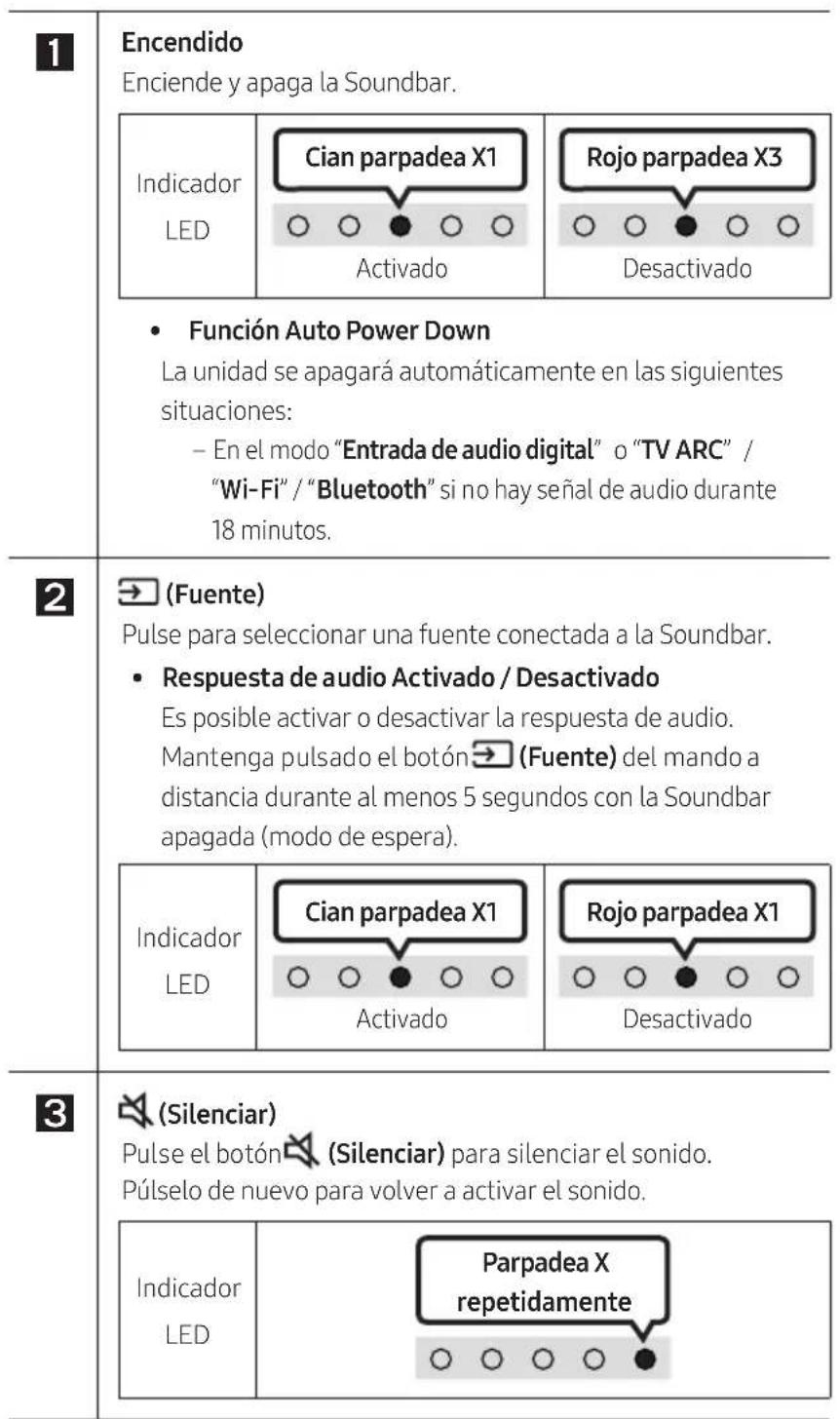

Encendido Enciende y apaga la Soundbar. Indicador LED Cian parpadea X1 Activado Desactivado Rojo parpadea X3

• Función Auto Power Down La unidad se apagará automáticamente en las siguientes situaciones: – En el modo “Entrada de audio digital” o “TV ARC”

(Fuente) Pulse para seleccionar una fuente conectada a la Soundbar.

• Respuesta de audio Activado / Desactivado Es posible activar o desactivar la respuesta de audio. Mantenga pulsado el botón (Fuente) del mando a distancia durante al menos 5 segundos con la Soundbar apagada (modo de espera). Indicador LED Cian parpadea X1 Activado Desactivado Rojo parpadea X1

(Silenciar) Pulse el botón (Silenciar) para silenciar el sonido. Púlselo de nuevo para volver a activar el sonido. Indicador LED Parpadea X repetidamenteSPA - 12

SOUND MODE Si pulsa el botón, puede seleccionar el modo de audio deseado. Cada vez que el modo cambia, el LED multicolor parpadea en blanco. Indicador LED Blanco parpadea X1 “Estándar” “Música” “Sonido adaptable”

• Estándar Produce el sonido original.

• Música Con contenido musical, proporciona un sonido más natural que llena la habitación.

• Sonido adaptable Analiza el contenido en tiempo real y proporciona automáticamente el campo de sonido óptimo en función de las características del contenido.

Bluetooth PAIR Cambia la Soundbar al modo de emparejamiento Bluetooth. Cuando se pulsa el botón, los LED cambian como se muestra a continuación.

• Hasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos. Indicador LED Rojo → Verde → Azul parpadea Emparejamiento Conexión completa Cian parpadea X3 “Listo para conectar mediante Bluetooth.”

p (Reproducción / Pausa) También puede reproducir o hacer una pausa en la música pulsando el botón.

Arriba/Abajo/Izquierda/Derecha Pulse Arriba/Abajo/Izquierda/Derecha en el botón para seleccionar o ajustar funciones.

• Salto de música Pulse el botón Derecha para seleccionar el archivo de música siguiente. Pulse el botón Izquierda para seleccionar el archivo de música anterior.SPA - 13

(Control de sonido) Si pulsa el botón, puede seleccionar el modo de audio deseado. El elemento deseado se puede ajustar con los botones Arriba/Abajo. Cada vez que el modo cambia, el LED multicolor parpadea en blanco. Indicador LED Blanco parpadea X1 “Agudos” “Graves” “Sincronizar” “Nivel central” “Nivel lateral” – Para controlar el volumen de agudos o graves, seleccione “Agudos” o “Graves” en Ajustes de sonido y, después, ajuste el volumen entre -6 y +6 mediante los botones Arriba/Abajo. – Mantenga pulsado el botón (Control de sonido) durante unos 5 segundos para ajustar el sonido para cada banda de frecuencia. Puede seleccionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5k Hz, 5 kHz y 10 kHz mediante los botones Izquierda/Derecha y cada opción se puede ajustar entre -6 y +6 mediante los botones Arriba/Abajo. (Asegúrese de que el modo de sonido esté congurado como “Estándar”). – Para controlar el volumen de cada altavoz, seleccione “Nivel central” o “Nivel lateral” en Ajustes de sonido; después, puede ajustar el volumen entre -6 y +6 mediante los botones Arriba/Abajo. – Si el vídeo del televisor y el audio de la Soundbar no están sincronizados, seleccione “Sincronizar” en Control de sonido y, después, establezca el retardo de audio entre 0 y 300 milisegundos mediante los botones Arriba/Abajo. – “Sincronizar” solo se admite con algunas funciones. – Si tiene altavoces traseros conectados, seleccione "Nivel trasero" y, después, utilice los botones Arriba/Abajo para ajustar el volumen dentro del intervalo -6/+6.

NIVEL DE WOOFER (GRAVES) Mueva el botón hacia arriba o hacia abajo para ajustar el nivel del woofer (graves) a -12 o de -6 a +6. Para establecer el nivel de volumen del woofer (graves) a 0 (valor predeterminado), pulse el botón.

VOLUMEN Pulse el botón hacia arriba o hacia abajo para ajustar el volumen. Indicador LED El blanco se mueve a la derecha X1 Subir el volumen El blanco se mueve a la izquierda X1 Bajar el volumenSPA - 14 Uso de los Botones Ocultos (botones con más de una función) Botón oculto Página de referencia Botón del mando a distancia Función WOOFER (Arriba) Activado / Desactivado mando a distancia del TV (en espera) Página 15 Arriba ID SET (Control de sonido) EQ 7 bandas Página 13 (Fuente) Respuesta de audio Activado / Desactivado (en espera) Página 11 Especicaciones de salida para los distintos modos de efectos de sonido Efecto Entrada Salida Solo con subwoofer Con el subwoofer y el kit de altavoces traseros inalámbricos Estándar Canal 2.0 Canal 2.1 Canal 2.1 Canal 5.1 Canal 2.1 Canal 5.1 Música Canal 2.0 Canal 5.1 Canal 7.1 Canal 5.1 Canal 5.1 Canal 7.1 Sonido adaptable Canal 2.0 Canal 5.1 Canal 7.1 Canal 5.1 Canal 5.1 Canal 7.1

• El kit de altavoces traseros inalámbricos Samsung y el subwoofer se pueden adquirir por separado. Para adquirir dicho kit o el subwoofer, póngase en contacto con el distribuidor que le vendió la Soundbar.SPA - 15 Ajuste del volumen de la Soundbar con el mando a distancia del televisor Ajuste el volumen de la Soundbar con el mando a distancia del televisor.

• Esta función solo se puede utilizar con mandos a distancia de infrarrojos. No se admiten los mandos a distancia Bluetooth (mandos a distancia que requieren emparejamiento).

• Ponga el altavoz del televisor en Altavoz externo para usar esta función.

• Fabricantes que admiten esta función: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense y RCA

1. Apague la Soundbar.

Mantenga pulsado el botón WOOFER durante 5 segundos. Cada vez que pulse el botón WOOFER y lo mantenga pulsado durante 5 segundos, el modo cambiará en el siguiente orden: “Off-TV Remote” (modo predeterminado), “Samsung-TV Remote”, “All-TV Remote”. El estado del indicador LED cambia cada vez que se cambia el modo, como se muestra a continuación. Botón del mando a distancia Indicador LED Estado SOUND MODE VOL WOOFER SOUNDBAR 5 Sec "Off-TV Remote" (Modo predeterminado) Rojo parpadea X1 Desactiva el mando a distancia del televisor. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec "Samsung-TV Remote" Cian parpadea X1 Activa el mando a distancia de infrarrojos de un televisor Samsung. SOUND MODE VOL WOOFER SOUNDBAR 5 Sec "All-TV Remote" Azul parpadea X1 Activa el mando a distancia de infrarrojos de un televisor de terceros.SPA - 16

04 CONEXIÓN DE LA SOUNDBAR

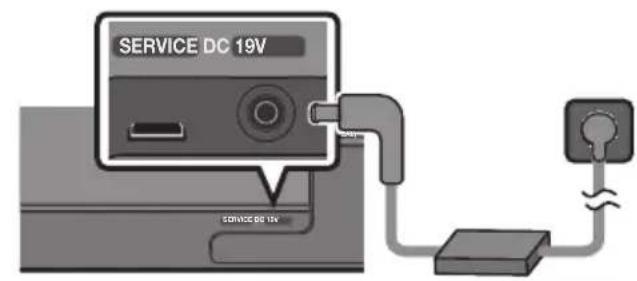

Conexión de la alimentación Use los componentes de suministro eléctrico en el siguiente orden para conectar la Soundbar a una toma de corriente eléctrica:

• Para obtener más información sobre los requisitos de alimentación eléctrica y el consumo de energía, consulte la etiqueta pegada al producto. (Etiqueta: Parte inferior de la unidad principal de la Soundbar)

1. Primero conecte el cable de alimentación al adaptador de CA/CC.

Conecte el adaptador de CA/CC (con el cable de alimentación) a la Soundbar.

2. Conecte el cable de alimentación a una toma de pared.

DC 19V Cable de alimentaciónAdaptador CA/CCSERVICE DC 19V

HDMI(ARC)DIGITAL AUDIO IN

DC 19V Parte inferior de la unidad principal de la Soundbar NOTAS

• Si desenchufa y vuelve a conectar el cable de alimentación con el producto encendido, la Soundbar se enciende automáticamente.

• Asegúrese de colocar el adaptador CA/CC en una mesa plana o en el suelo. Si coloca el adaptador CA/CC colgado con la entrada del cable de CA orientada hacia arriba, podrían introducirse en el adaptador agua u otras sustancias externas y causar problemas de funcionamiento del adaptador. Conexión de un SWA-9100S (se vende por separado) y un SWA-W500 (se vende por separado) a su Soundbar Disfrute del auténtico sonido surround inalámbrico conectando el kit de altavoces traseros inalámbrico Samsung (SWA-9100S, se vende por separado) y un Subwoofer inalámbrico (SWA-W500, se vende por separado) a la Soundbar. Para obtener información detallada sobre las conexiones, consulte el manual del kit de altavoces traseros inalámbrico Samsung y el subwoofer inalámbrico.SPA - 17 05 USO DE UNA CONEXIÓN POR CABLE AL TELEVISOR Método 1. Conexión por HDMI PRECAUCIÓN

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.

• Para conectar el cable HDMI entre el televisor y la Soundbar, asegúrese de conectar los terminales marcados como ARC. De lo contrario, es posible que no se emita el sonido del televisor.

• El cable recomendado es un High-Speed HDMI Cable with Ethernet. Conexión del televisor compatible con HDMI ARC (Canal de retorno de audio) HDMI IN (ARC)

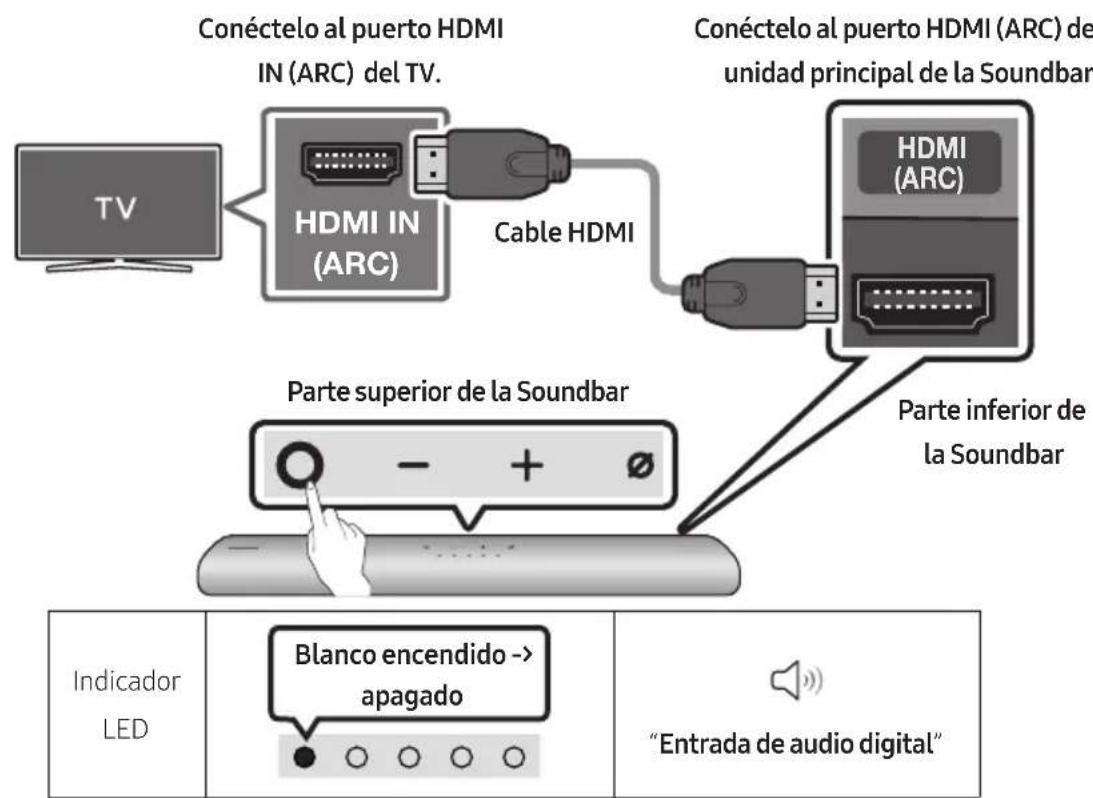

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Conéctelo al puerto HDMI IN (ARC) del TV.Cable HDMIParte inferior de la SoundbarConéctelo al puerto HDMI (ARC) de la unidad principal de la Soundbar.Parte superior de la SoundbarIndicador LED Blanco encendido -> apagado“Entrada de audio digital”

1. Con la Soundbar y el televisor apagados, conecte el cable HDMI como se muestra en la gura.

2. Encienda la Soundbar y el televisor.

3. El sonido del televisor se emite a través de la Soundbar.SPA - 18

• Si no se emite el sonido del televisor, pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar el modo “Entrada de audio digital”.

• Si no se emite ningún sonido, vuelva a comprobar la conexión del cable HDMI.

• Utilice los botones de volumen del mando a distancia del televisor para cambiar el volumen de la Soundbar. NOTAS

• Cuando se conecta un televisor compatible con HDMI ARC (Canal de retorno de audio) a la Soundbar con un cable HDMI, se pueden transmitir los datos de vídeo y audio digital sin necesidad de conectar un cable óptico por separado.

• Recomendamos que utilice un cable HDMI sin núcleo si es posible. Si utiliza un cable HDMI con núcleo, utilice uno cuyo diámetro sea inferior a 14 mm.

• Esta función no está disponible si el cable HDMI no es compatible con ARC.

• Si el audio de una emisión se codica en Dolby Digital y el “Formato de audio de salida digital” de su televisor se establece en PCM, le recomendamos que cambie el ajuste a Dolby Digital. Al cambiar la conguración en el televisor, podrá disfrutar de una calidad de sonido superior. (El menú del televisor puede utilizar palabras diferentes para Dolby Digital y PCM dependiendo del fabricante del televisor).SPA - 19 Método 2. Conexión con un cable óptico Lista de comprobación previa a la conexión

• Cuando se conectan tanto el cable HDMI como el cable óptico, se recibe primero la señal HDMI.

• Cuando utilice un cable óptico y los terminales tengan sus tapas, asegúrese de retirar las tapas. Indicador LED Blanco encendido -> apagado “Entrada de audio digital” OPTICAL OUT

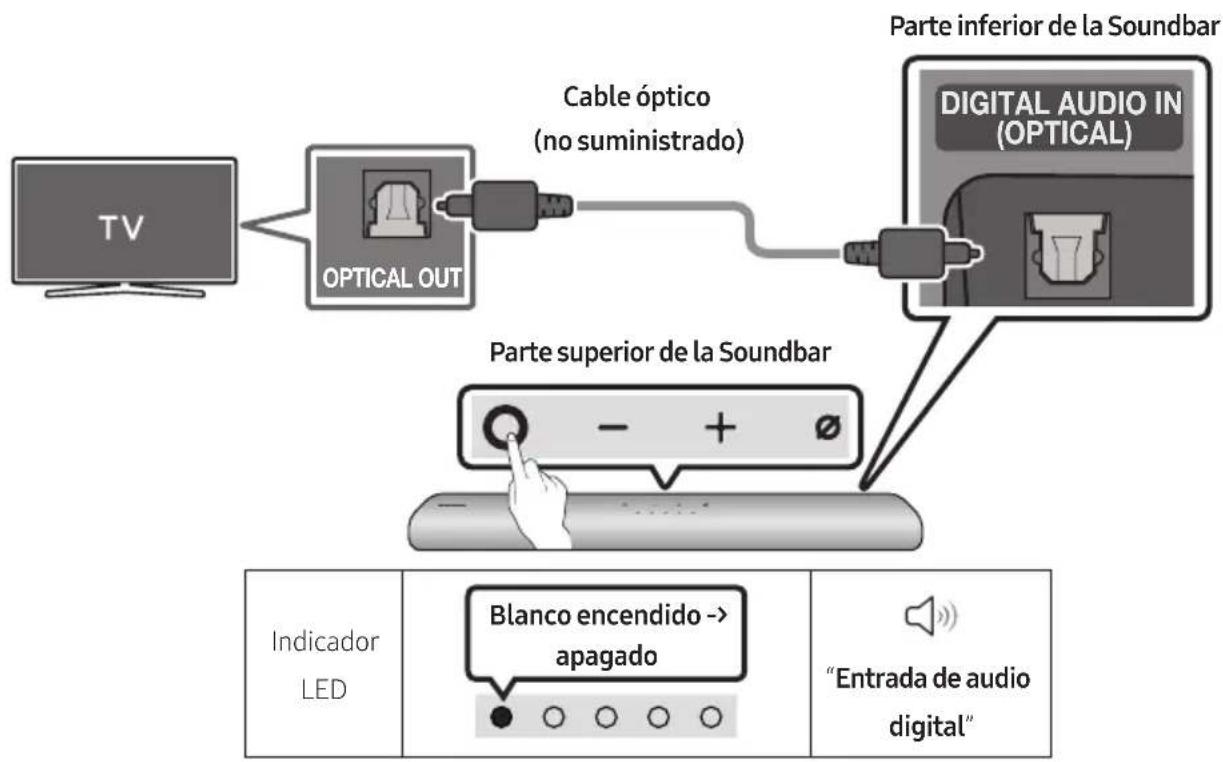

(OPTICAL) Parte inferior de la Soundbar Cable óptico (no suministrado) Parte superior de la Soundbar

1. Con el televisor y la Soundbar apagados, conecte el puerto DIGITAL AUDIO IN (OPTICAL) de la

Soundbar y el puerto de salida OPTICAL del televisor con el cable óptico (no suministrado), como se muestra en la gura.

2. Encienda la Soundbar y el televisor.

3. Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en el

mando a distancia y, después, seleccione el modo "Entrada de audio digital". Entonces, se produce la indicación "Entrada de audio digital".

4. El sonido del televisor se emite a través de la Soundbar.SPA - 20

06 USO DE UNA CONEXIÓN INALÁMBRICA AL TELEVISOR Método 1. Conexión a través de Bluetooth Cuando un televisor de Samsung se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

• Solo se puede conectar un televisor Samsung simultáneamente.

• Se puede conectar un televisor Samsung que admita Bluetooth. Consulte las especicaciones del televisor. La conexión inicial

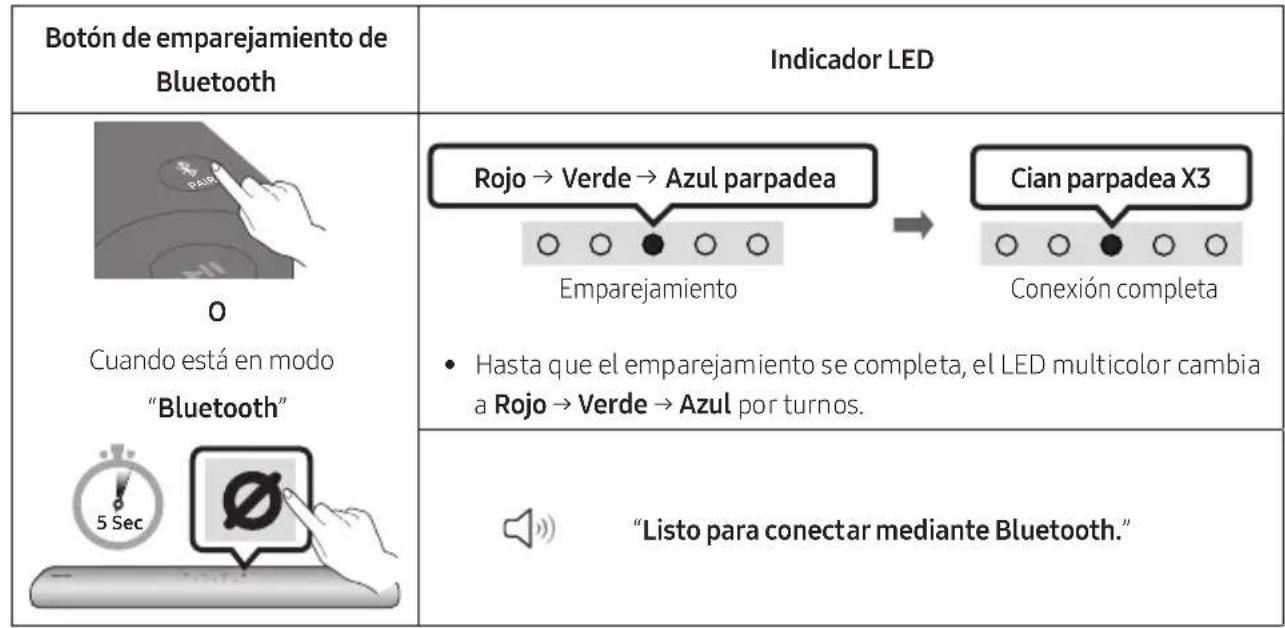

Botón de emparejamiento de Bluetooth Indicador LED SOUND MODE PAIR

Rojo → Verde → Azul parpadea Emparejamiento Conexión completa Cian parpadea X3 Cuando está en modo “Bluetooth” 5 Sec

• Hasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos. “Listo para conectar mediante Bluetooth.”

2. Seleccione el modo Bluetooth en el televisor Samsung.

pantalla del televisor. Una Soundbar disponible se indica con “Necesita emparejamiento” o con “Emparejado” en la lista de dispositivos Bluetooth del televisor. Para conectar el televisor Samsung a la Soundbar, seleccione el mensaje y luego establezca una conexión.

4. Ahora puede escuchar el sonido del televisor de Samsung desde la Soundbar.

• Si hay un registro de conexión entre la Soundbar y el televisor Samsung, la Soundbar se conecta automáticamente cambiando su modo a “Bluetooth”.SPA - 21 Si falla la conexión con el dispositivo

• Si tiene ya una Soundbar (por ejemplo, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) en la lista de altavoces del televisor Samsung, bórrela.

• A continuación, repita los pasos del 1 al 3. Desconexión de la Soundbar del televisor Samsung Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar un modo distinto de “Bluetooth”.

• La desconexión tarda un tiempo porque el televisor Samsung debe recibir una respuesta de la Soundbar. (El tiempo necesario puede variar en función del modelo de televisor Samsung). Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.

• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.

• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias: – Si hay un fuerte campo eléctrico alrededor de la Soundbar. – Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar. – Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.SPA - 22 Método 2. Conexión por Wi-Fi Lista de comprobación previa a la conexión

• La conexión por Wi-Fi solo está disponible en televisores Samsung.

• Compruebe si el router inalámbrico (Wi-Fi) está activado y si el televisor está conectado al router.

• El televisor y la Soundbar deben estar conectados a la misma red inalámbrica (Wi-Fi).

• Si su router inalámbrico (Wi-Fi) utiliza un canal DFS, no podrá establecer una conexión Wi-Fi entre el televisor y la Soundbar. Póngase en contacto con su proveedor de servicios de Internet para obtener más información.

• Dado que los menús podrían ser diferentes en función del año de fabricación, consulte el manual de su televisor.

• Para conectar el televisor con la Soundbar mediante Wi-Fi, conecte la Soundbar con el router inalámbrico en primer lugar. Consulte la página 27 para obtener más información sobre cómo establecer una conexión Wi-Fi.

1. Para obtener más información sobre la conexión por wi a la Soundbar, consulte la página 27,

“Método 2. Conexión a través de Wi-Fi (red inalámbrica)”.

2. Cambie la fuente de entrada del televisor a la Soundbar utilizando el menú Audio.

• Televisores Samsung lanzados en 2017 o posteriores Inicio ( ) Cong. ( ) Sonido Salida de sonido [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A (Wi-Fi)SPA - 23

07 CONEXIÓN DE UN DISPOSITIVO EXTERNO

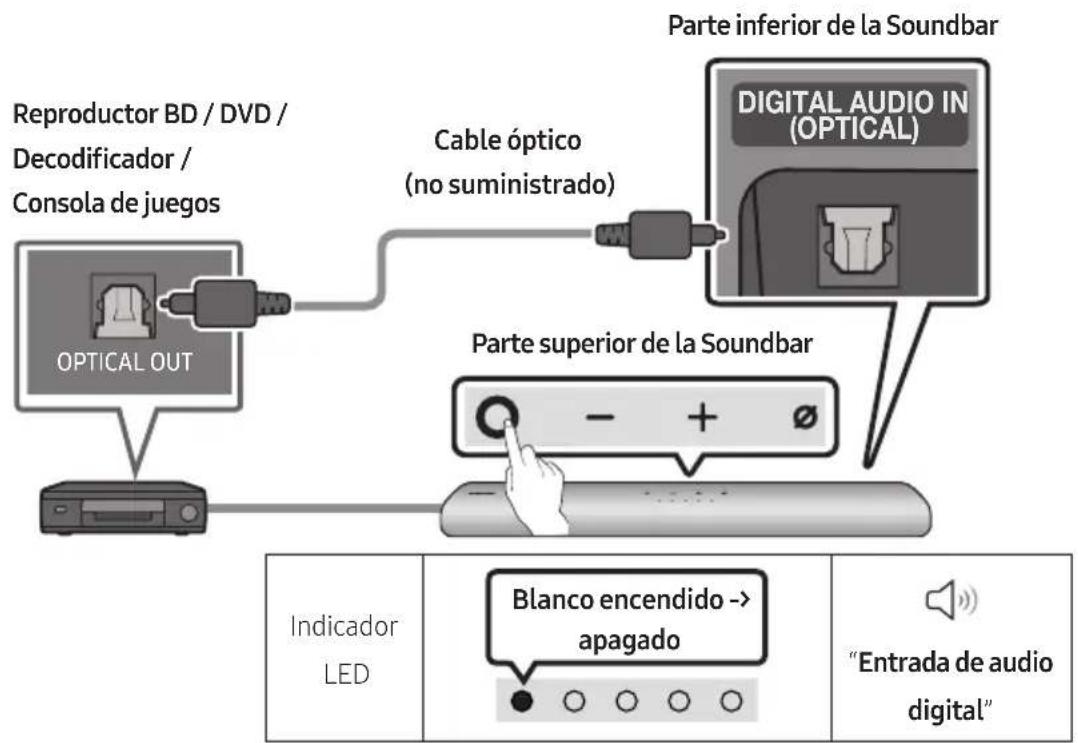

Conexión con un cable óptico

(OPTICAL) Parte inferior de la Soundbar Cable óptico (no suministrado) Parte superior de la Soundbar Reproductor BD / DVD / Decodicador / Consola de juegos Indicador LED Blanco encendido -> apagado “Entrada de audio digital”

1. Con el dispositivo externo y la Soundbar apagados, conecte el puerto DIGITAL AUDIO IN (OPTICAL)

de la Soundbar y el puerto de salida OPTICAL del dispositivo externo con el cable óptico (no suministrado), como se muestra en la gura.

2. Encienda la Soundbar y el dispositivo externo.

3. Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) en el

mando a distancia y, después, seleccione el modo "Entrada de audio digital". Entonces, se produce la indicación "Entrada de audio digital".

4. El sonido del dispositivo externo se emite a través de la Soundbar.SPA - 24

08 CONEXIÓN DE UN DISPOSITIVO MÓVIL Método 1. Conexión a través de Bluetooth Cuando un dispositivo móvil se conecta mediante Bluetooth, puede escuchar el sonido estéreo sin necesidad de cables.

• Si conecta un dispositivo Bluetooth emparejado con la Soundbar apagada, la Soundbar se enciende automáticamente. La conexión inicial

• Al conectarse a un nuevo dispositivo Bluetooth, asegúrese de que el dispositivo se encuentra a una distancia de 1 m como máximo.

Botón de emparejamiento de Bluetooth Indicador LED SOUND MODE PAIR

Rojo → Verde → Azul parpadea Emparejamiento Conexión completa Cian parpadea X3 Cuando está en modo “Bluetooth” 5 Sec

• Hasta que el emparejamiento se completa, el LED multicolor cambia a Rojo → Verde → Azul por turnos. “Listo para conectar mediante Bluetooth.”

2. En su dispositivo, seleccione “[AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A” de

la lista que aparece.

3. Reproduzca los archivos de música desde el dispositivo conectado por Bluetooth a través de la

Soundbar. Si el dispositivo no se conecta

• Si ya hay una Soundbar (por ejemplo, [AV] Samsung Soundbar S60A / [AV] Samsung Soundbar S61A) en la lista de altavoces del dispositivo móvil, elimínela.

• Repita los pasos 1 y 2. Dispositivo móvilSPA - 25 Notas sobre la conexión mediante Bluetooth

• Sitúe un nuevo dispositivo en un radio de 1 m para conectarlo mediante la comunicación por Bluetooth.

• Si se le pide un código PIN al conectar un dispositivo Bluetooth, introduzca <0000>.

• La Soundbar se apaga automáticamente después de 18 minutos en el estado Preparado.

• Es posible que la Soundbar no realice correctamente la búsqueda o la conexión Bluetooth en las siguientes circunstancias: – Si hay un fuerte campo eléctrico alrededor de la Soundbar. – Si varios dispositivos Bluetooth se emparejan simultáneamente con la Soundbar. – Si el dispositivo Bluetooth está apagado, no está en su lugar o funciona mal.

• Los dispositivos electrónicos pueden provocar interferencias de radio. Los dispositivos que generan ondas electromagnéticas (por ejemplo, microondas, dispositivos de LAN inalámbrica, etc.) deben mantenerse alejados de la unidad principal de la Soundbar.

• La Soundbar admite datos SBC (44,1 kHz, 48 kHz).

• Conecte únicamente a un dispositivo Bluetooth que admita la función A2DP (AV).

• No se puede conectar la Soundbar a un dispositivo Bluetooth que solo admita la función HF (manos libres).

• Cuando conecte la Soundbar a un dispositivo Bluetooth, colóquelos tan cerca como sea posible.

• Cuanto más lejos estén la Soundbar y el dispositivo Bluetooth, menor será la calidad del sonido. La conexión Bluetooth puede interrumpirse cuando los dispositivos están fuera del alcance efectivo.

• Es posible que la conexión Bluetooth no funcione como está previsto en zonas con mala recepción.

• Un dispositivo Bluetooth puede experimentar ruido o mal funcionamiento en las siguientes condiciones: – Cuando el cuerpo está en contacto con el transceptor de señales del dispositivo Bluetooth o la Soundbar. – En las esquinas o cuando hay un obstáculo cerca, como una pared o un tabique, donde pueden producirse cambios eléctricos. – Cuando se expone a interferencias de radio de otros productos que operan en los mismos rangos de frecuencia, como equipos médicos, hornos microondas y dispositivos LAN inalámbricos. – Los obstáculos como las puertas y las paredes pueden afectar a la calidad del sonido, incluso cuando los dispositivos están dentro del rango efectivo.

• Tenga en cuenta que la Soundbar no puede emparejarse con otros dispositivos Bluetooth mientras se utiliza la opción de Bluetooth.

• Este dispositivo inalámbrico puede causar interferencias eléctricas durante su funcionamiento.SPA - 26 Desconexión del dispositivo Bluetooth de una Soundbar Puede desconectar el dispositivo Bluetooth Soundbar. Para obtener instrucciones, consulte el manual del usuario del dispositivo Bluetooth.

• El Soundbar se desconectará.

• Si la Soundbar está desconectada del dispositivo Bluetooth, el indicador LED multicolor de la Soundbar parpadea en "Rojo” tres veces. Cómo desconectar la Soundbar del dispositivo Bluetooth Pulse el botón (Multifunción) en la parte superior de la Soundbar o el botón (Fuente) del mando a distancia para seleccionar un modo distinto de “Bluetooth”.

• La desconexión lleva tiempo debido a que el dispositivo Bluetooth tiene que recibir una respuesta de la Soundbar. (El tiempo de desconexión puede variar según el dispositivo Bluetooth)

• Si la Soundbar está desconectada del dispositivo Bluetooth, el indicador LED multicolor de la Soundbar parpadea en "Rojo” tres veces.SPA - 27 Método 2. Conexión a través de Wi-Fi (red inalámbrica) Para conectar una Soundbar a un dispositivo móvil a través de una red inalámbrica (Wi-Fi), se requiere la aplicación SmartThings. La conexión inicial

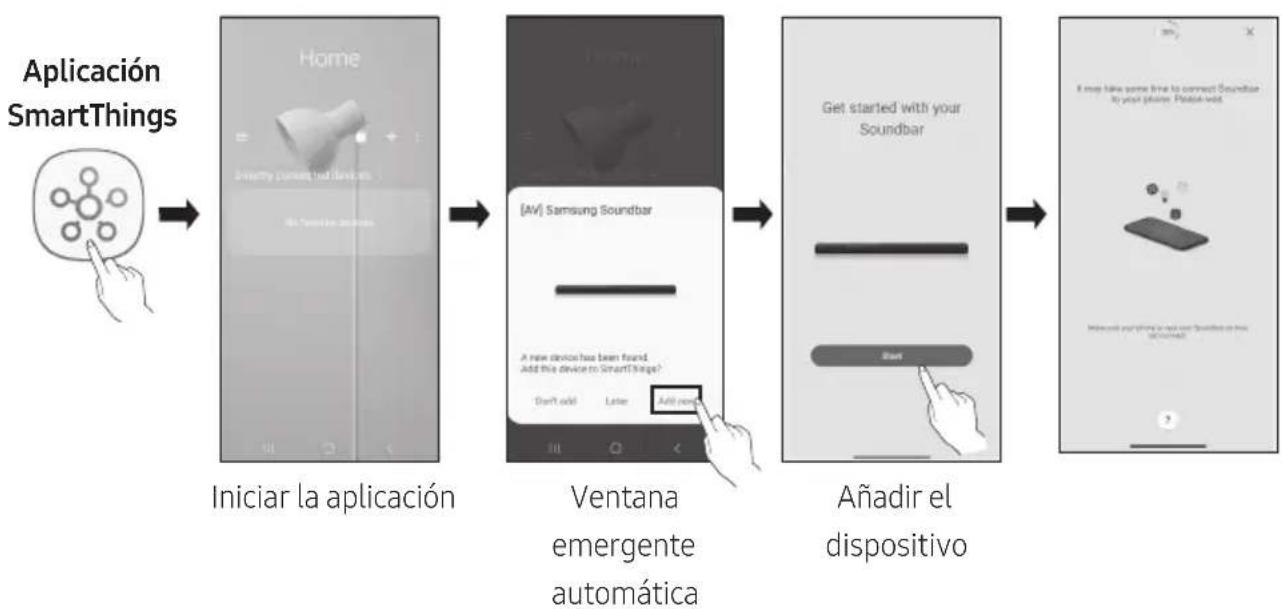

1. Instale e inicie la aplicación SmartThings en el dispositivo móvil (smartphone o tableta).

2. En la aplicación, siga las instrucciones de la pantalla para añadir la Soundbar.

• En algunos dispositivos, puede que la ventana emergente automática (la segunda ilustración que se muestra a continuación) no esté disponible. Si no aparece la ventana emergente, pulse “ ” en la pantalla Home. La Soundbar se añadirá a la aplicación. Iniciar la aplicación Añadir el dispositivo Ventana emergente automática Aplicación SmartThingsSPA - 28 Primeros pasos con Amazon Alexa (Alexa integrada)

• Amazon Alexa es un servicio proporcionado por Amazon.

• Es posible que esta función no se admita según el modelo o la región geográca.

• Esta función solo es compatible con algunos idiomas, y las funciones compatibles podrían variar en función de la zona geográca.

• Para consultar las especicaciones o la compatibilidad del producto, consulte el sitio web de Samsung (www.samsung.com). Si usa Alexa podrá reproducir música, escuchar noticias, ver el pronóstico del tiempo y controlar electrodomésticos. Para usar Amazon Alexa se requiere una cuenta de Amazon mediante la cual conectar la Soundbar a través de la red.

1. Instale la aplicación SmartThings en el dispositivo móvil y luego ábrala.

2. Introduzca la cuenta de Alexa siguiendo las instrucciones de la aplicación y luego inicie sesión en el

3. Llame a Alexa o pulse el botón (Multifunción) en la barra de sonido durante 3 segundos para usar el

• Pulse el botón (Multifunción) durante 3 segundos para llamar a Alexa. Hable con el botón pulsado para activar el reconocimiento de voz.

• El estado del indicador LED en la Soundbar cambia dependiendo del estado de Alexa. Consulte la página 31 para ver detalles al respecto.SPA - 29 Uso de los comandos de voz para controlar la Soundbar Activador + Comando Cosas que probar Ejemplo de lo que decir Control de volumen “Alexa, sube el volumen.” “Alexa, baja el volumen.” Escuchar el contenido de streaming de Amazon Music “Alexa, pon algo de música jazz.” Control de reproducción “Alexa, pon la siguiente canción.” “Alexa, para la música.” “Alexa, ¿cuál es esta canción?” Información meteorológica “Alexa, ¿qué tiempo hace?” Programación del temporizador “Alexa, pon un temporizador para 10 minutos.”SPA - 30 Primeros pasos con Alexa en un producto de Amazon (funciona con Alexa)

• Es posible que esta función no se admita según el modelo o la región geográca.

• Esta función solo es compatible con algunos idiomas, y las funciones compatibles podrían variar en función de la zona geográca.

• Para consultar las especicaciones o la compatibilidad del producto, consulte el sitio web de Samsung (www.samsung.com).

• Este servicio está proporcionado por Amazon y puede ser interrumpido en cualquier momento; Samsung no se hace responsable de la disponibilidad de dicho servicio.

• La pantalla de la aplicación Amazon Alexa está sujeta a cambios sin previo aviso. Conecte y utilice un producto de Amazon (Amazon Echo) Utilice un producto Amazon Echo para controlar la Soundbar y disfrutar de los servicios de música que ofrece Amazon Echo. Para usar Amazon Alexa se requiere una cuenta de Amazon mediante la cual conectar la Soundbar a través de la red.

1. Instale la aplicación SmartThings en el dispositivo móvil y luego ábrala.

2. Introduzca la cuenta de Alexa siguiendo las instrucciones de la aplicación y luego inicie sesión en el

servicio. Uso de los comandos de voz para controlar la Soundbar

• El servicio Amazon Echo que puede utilizar con la Soundbar está limitado a la música. Solo puede acceder a otros servicios proporcionados por Amazon Echo, como noticias y predicciones meteorológicas, mediante el producto Amazon Echo. Activador + Comando + Nombre del altavoz

• Para utilizar comandos de voz para la Soundbar denominados “Sala” Acción Comando de voz Para establecer el nivel del volumen en 5 “Alexa, establece el volumen de la sala en 5” Para aumentar el nivel del volumen “Alexa, sube el volumen en la sala” Para silenciar el sonido “Alexa, silencia el audio en la sala” Para escuchar una emisora de radio llamada KISS FM “Alexa, reproduce Kiss FM en la sala” Para reproducir la siguiente canción “Alexa, siguiente canción en la sala” Para detener el audio “Alexa, detén el audio en la sala” Para desactivar el audio “Alexa, apaga en la sala”SPA - 31 Estado del indicador Alexa El estado del indicador LED en la Soundbar cambia dependiendo del estado de Alexa, como se muestra a continuación. Estado de Alexa Indicador LED en la Soundbar Inactivo Desactivado Escuchando Cian encendido Pensando Cian parpadea X1 Hablando Alarmas y recordatorios del temporizador Cian parpadea X2 Azul parpadea X2 Noticación Amarillo parpadea X2 Servicio de Alexa no disponible Rojo parpadea X3 Red desconectada Rojo parpadea X3 Micrófono apagado Rojo encendidoSPA - 32 Uso de la función Tap Sound Toque la Soundbar con su dispositivo móvil para reproducir el audio del dispositivo móvil a través de la Soundbar.

• Es posible que esta función no se admita según el dispositivo móvil.

• Esta función solo es compatible con dispositivos móviles Samsung con Android 8.1 o posterior. Dispositivo móvil Aplicación SmartThings Parte superior de la Soundbar

1. Active la función Tap Sound en su dispositivo móvil.

• Para obtener detalles sobre cómo activar esta función, consulte “Active la función Tap Sound” a continuación.

2. Toque la Soundbar con el dispositivo móvil. Seleccione “Iniciar ahora” en la ventana de mensaje

que se muestra. Se establecerá una conexión entre el dispositivo móvil y la Soundbar mediante Bluetooth.

3. Reproduzca el audio el dispositivo móvil a través de la Soundbar.

• Esta función conecta un dispositivo móvil a la Soundbar a través de Bluetooth mediante la detección de la vibración que se produce cuando el dispositivo toca la Soundbar.

• Asegúrese de que el dispositivo móvil no toque una esquina puntiaguda de la Soundbar. La Soundbar o el dispositivo móvil podrían rayarse o dañarse.

• Se recomienda que el dispositivo móvil esté cubierto con una funda. Toque ligeramente el área ancha de la parte superior de la Soundbar sin aplicar una fuerza excesiva.

• Para utilizar esta función, actualice la aplicación SmartThings a la última versión. Es posible que esta función no se admita según la versión de la aplicación. Active la función Tap Sound Utilice la aplicación SmartThings para activar la función Tap View, Tap Sound.

1. En el dispositivo móvil, ejecute la aplicación SmartThings.

2. Seleccione ( → ) en la pantalla de la aplicación SmartThings que se muestra en el

3. Active la función “Tap View, Tap Sound” para que funcione cuando un dispositivo móvil se acerque

a la Soundbar. NOTAS

• Cuando el dispositivo móvil está en modo de ahorro de energía, la función Tap Sound no funciona.

• La función Tap Sound puede no funcionar si hay dispositivos cerca de la Soundbar que causan interferencias de radio, tales como dispositivos eléctricos. Asegúrese de que los dispositivos que pueden causar interferencias de radio estén situados a una distancia suciente de la Soundbar.SPA - 33

09 CONEXIÓN A APPLE AIRPLAY2

• Esta función podría no estar disponible en algunos países. Conexión y uso con un producto de Apple

• Con AirPlay 2, puede controlar el sistema de audio de su casa desde su iPhone, iPad, HomePod o Apple TV.

• Esta Soundbar de Samsung es compatible con AirPlay2 y requiere iOS11.4 o alguna versión posterior. NOTA

• Conrme que la Soundbar esté conectada a la red Wi-Fi. (Consulte el “Método 2. Conexión a través de Wi-Fi (red inalámbrica)”).SPA - 34 10 INSTALACIÓN

MONTAJE EN PARED Precauciones de instalación

• Instálelo únicamente en una pared vertical.

• No lo instale en un lugar con temperaturas altas o con una humedad elevada.

• Compruebe que la pared es lo sucientemente fuerte para soportar el peso del producto. Si no lo es, refuerce la pared o elija otro punto de instalación.

• Compre y utilice los tornillos de jación o anclajes apropiados para el tipo de pared de que disponga (pladur, paneles de hierro, madera, etc.). Si es posible, je los tornillos de sujeción en montantes.

• Adquiera los tornillos de montaje en pared de acuerdo con el tipo y el grosor de la pared en la que desea montar la Soundbar. – Diámetro: M5 – Longitud: Se recomiendan 35 mm o más.

• Conecte los cables de la unidad a los dispositivos externos antes de instalar la Soundbar en la pared.

• Asegúrese de que la unidad esté apagada y desenchufada de la toma de corriente antes de instalarla. Si no lo hace así, podría provocar una descarga eléctrica. Componentes del montaje en pared Guía de montaje en pared x 2 (M4 x L10) x 2 Soporte-tornillo Tornillo x 2 Soporte de montaje en pared

1. Coloque la Guía de montaje en pared contra

la supercie de la pared.

• La Guía de montaje en pared debe estar nivelada.

• Si el TV se monta en la pared, instale la Soundbar al menos 5 cm por debajo del TV. 5 cm o másSPA - 35

2. Alinee la Línea central de la Guía de montaje

en pared con el centro del TV (si está montando la Soundbar bajo el TV) y luego je la Guía de montaje en pared a la pared con cinta adhesiva.

• Si no está montándola bajo el TV, coloque la Línea central en el centro de la zona de instalación. Línea central

3. Marque las posiciones de los oricios con un

bolígrafo y retire la Guía de montaje en pared.

4. Con un taladro del tamaño adecuado,

perfore en la pared un agujero en cada marca.

• Si las marcas no se corresponden con las posiciones de los montantes, asegúrese de introducir los anclajes apropiados en los agujeros antes de insertar los tornillos de sujeción. Si usa anclajes, compruebe que los agujeros que perfore sean sucientemente grandes para los anclajes que va a utilizar.

5. Introduzca un tornillo (no suministrado) en

cada Soporte-tornillo y luego atornille rmemente cada tornillo de sujeción en su agujero.

6. Instale 2 Soportes de montaje en pared, en

la orientación correcta, en la parte inferior de la Soundbar con 2 Tornillos.

• Durante el montaje, asegúrese de que las piezas para colgar de los Soportes de montaje en pared se encuentran detrás de la parte trasera de la Soundbar. Parte trasera de la Soundbar Extremo derecho de la SoundbarSPA - 36

7. Instale la Soundbar con los Soportes de

montaje en pared ya jados; para ello cuelgue los soportes de montaje en pared en los Soportes-tornillos de la pared.

8. Deslice la Soundbar hacia abajo tal como se

muestra a continuación de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

• Inserte los Soporte-tornillo en la parte (inferior) ancha de los Soportes de montaje en pared y, a continuación, deslice hacia abajo los Soportes de montaje en pared de modo que los Soportes de montaje en pared se apoyen de forma segura en los Soporte-tornillo.

LA SOUNDBAR DELANTE DEL TELEVISOR 3 cm o más Micrófono Coloque el centro de la Soundbar en el centro del televisor, como se ilustra en la imagen. Sitúe la Soundbar al menos a 3 cm de distancia del televisor para que no haya interferencias con el reconocimiento de voz. NOTAS

• Asegúrese de que la Soundbar esté colocada sobre una supercie plana y sólida.

• Una distancia insuciente desde el televisor puede causar problemas de reconocimiento de voz y acústicos.SPA - 37 12 ACTUALIZACIÓN DE SOFTWARE Actualización automática Si la Soundbar está conectada a Internet, las actualizaciones de software se producen automáticamente incluso cuando la Soundbar está apagada.

• Para utilizar la función de actualización automática, la Soundbar debe estar conectada a Internet. La conexión Wi-Fi con la Soundbar se detendrá si el cable de alimentación de la Soundbar se desconecta o si se corta la alimentación. Si se interrumpe la alimentación, cuando vuelva la corriente o se vuelva a conectar el cable de alimentación, encienda la Soundbar y vuelva a conectarla a Internet. Actualización por USB

HDMI (ARC)DIGITAL AUDIO IN (OPTICAL)ID SET NETWORK SERVICE DC 19V Parte inferior de la Soundbar Micro USB a USB cable adaptador (no suministrado) Es posible que Samsung ofrezca actualizaciones para el rmware del sistema de la Soundbar en el futuro. Si una actualización está disponible, puede actualizar la Soundbar conectando la unidad USB que contiene el rmware de actualización al puerto SERVICE de la Soundbar.

1. Vaya a (www.samsung.com) y busque el

nombre del modelo mediante la opción del menú de soporte.

• Para obtener más información sobre la actualización, consulte la Guía de actualización.

2. Descargue el archivo de actualización (tipo

3. Descomprima el archivo para crear una

carpeta con el nombre del archivo.

4. Almacene la carpeta creada en un dispositivo

USB y luego conéctelo a la Soundbar.

5. Encienda la Soundbar. A continuación, el

producto se actualiza en 3 minutos. Indicador LED El blanco se mueve de izquierda a derecha y de derecha a izquierda

• Durante la actualización, no lo apague ni desconecte el dispositivo USB.

• Si el LED amarillo está encendido tras completar la actualización de software, esto signica que hay una actualización adicional en curso. Si ocurre esto, no desconecte la alimentación ni retire el USB.

• Si la actualización no continúa, vuelva a conectar el cable de alimentación de la Soundbar.

• Cuando está instalada la última versión, no se realiza ninguna actualización.

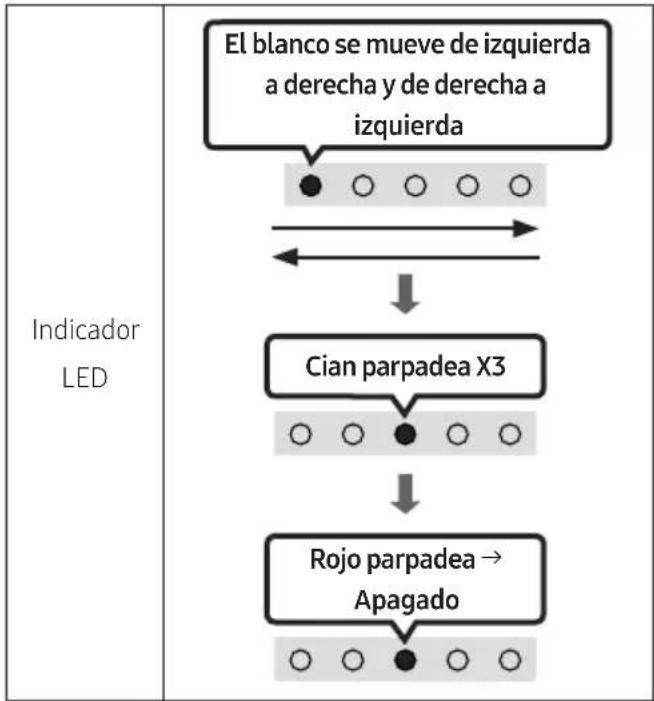

• Dependiendo del tipo de USB, es posible que la actualización no se admita.SPA - 38 Restablecer 5 Sec Con la Soundbar activada, pulse los botones (Volumen) en el cuerpo del dispositivo al mismo tiempo durante al menos 5 segundos. Los LED cambian como se muestra a continuación y, después, se reinicia la Soundbar. Indicador LED Cian parpadea X3 Rojo parpadea → Apagado El blanco se mueve de izquierda a derecha y de derecha a izquierda PRECAUCIÓN

• Todos los ajustes de la Soundbar se restablecerán. Asegúrese de realizar esto solo cuando se requiera el restablecimiento.SPA - 39

13 SOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, compruebe lo siguiente: La Soundbar no se enciende. ; Compruebe si el cable de alimentación de la Soundbar está correctamente insertado en la toma de corriente. La Soundbar funciona de forma errática. ; Después de retirar el cable de alimentación, vuelva a insertarlo. ; Retire el cable de alimentación del dispositivo externo e inténtelo de nuevo. ; Si no hay señal, la Soundbar se apaga automáticamente después de un cierto período de tiempo. Encienda la alimentación. (Consulte la página 11.) En caso de que el mando a distancia no funcione. ; Apunte el mando a distancia directamente a la Soundbar. ; Cambie las pilas por otras nuevas. La Soundbar no emite ningún sonido. ; El volumen de la Soundbar es demasiado bajo o está silenciado. Ajuste el volumen. ; Cuando se conecte cualquier dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvil, etc.), ajuste el volumen del dispositivo externo. ; Para la salida de sonido del televisor, seleccione Soundbar. (TV Samsung: Inicio ( ) → Cong. ( ) → Sonido → Salida de sonido → Seleccione Soundbar) ; La conexión del cable a la Soundbar no debe estar suelta. Retire el cable y conéctelo de nuevo. ; Retire el cable de alimentación completamente, vuelva a conectarlo y conecte la alimentación. ; Inicialice el producto e inténtelo de nuevo. (Consulte la página 38.) En caso de que el televisor no esté conectado a través de HDMI (ARC). ; Compruebe que el cable HDMI esté bien conectado al terminal ARC. (Consulte la página17) ; Puede que la conexión no sea posible debido al dispositivo externo conectado (decodicador, máquina de juego, etc.). Conecte directamente la Soundbar. ; Es posible que HDMI-CEC no esté activado en el televisor. Active CEC en el menú del televisor. (TV Samsung: Inicio ( ) → Cong. ( ) → General → Administrador de dispositivos externos → Anynet+ (HDMI- CEC) ACTIVADO) No hay sonido cuando se conecta al televisor en el modo HDMI (ARC). ; Su dispositivo no puede reproducir la señal de entrada. Cambie la salida de audio del televisor a PCM o Dolby Digital. (Para un televisor Samsung: Inicio ( ) → Cong. ( ) → Sonido → Conguración para expertos → Formato de audio de salida digital)SPA - 40 La Soundbar no se conecta por Bluetooth. ; Al conectar un nuevo dispositivo, cambie a Emparejamiento de Bluetooth para la conexión. (Pulse el botón PAIR del mando a distancia o pulse el botón (Micrófono encendido/apagado) en el cuerpo del dispositivo durante al menos 5segundos). ; Si la Soundbar está conectada a otro dispositivo, desconéctelo primero para cambiar el dispositivo. ; Vuelva a conectarlo después de eliminar la lista de altavoces Bluetooth del dispositivo a conectar. (TV Samsung: Inicio ( ) → Cong. ( ) → Sonido → Salida de sonido → Lista de altavoces Bluetooth) ; Retire y vuelva a conectar el enchufe de alimentación, y vuelva a intentarlo. ; Inicialice el producto e inténtelo de nuevo. (Consulte la página 38.) El sonido se interrumpe al conectar por Bluetooth. ; Algunos dispositivos pueden causar interferencias de radio si se encuentran demasiado cerca de la Soundbar (p. ej., microondas, routers inalámbricos, etc.). ; Si su dispositivo conectado por Bluetooth se aleja demasiado de la Soundbar, podría hacer que el sonido se interrumpa. Acerque el dispositivo a la Soundbar. ; Si una parte de su cuerpo está en contacto con el transceptor Bluetooth o el producto está instalado en un mueble de metal, pueden producirse interrupciones del sonido. Compruebe el entorno de la instalación y las condiciones de uso. No es posible conectarse a la Wi-Fi. ; Compruebe si el enrutador inalámbrico está encendido. ; Apague el enrutador, enciéndalo de nuevo y vuelva a intentarlo. ; La Soundbar no se conectará si la señal inalámbrica es demasiado débil. Intente acercar el router a la Soundbar o eliminar los posibles obstáculos entre la Soundbar y el router, si fuera posible. ; Si su enrutador inalámbrico es nuevo, deberá recongurar los ajustes de red del altavoz. La Soundbar no se enciende automáticamente con la TV. ; Cuando se apaga la Soundbar mientras se ve la televisión, se desactiva la sincronización de energía con el televisor. Apague primero el televisor.SPA - 41 14 LICENCIA Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/ Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, Digital Surround, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Usa tu teléfono, tu tablet o tu computadora como control remoto de Spotify. Para más información, entra a spotify.com/connect

• El software de Spotify está sujeto a las licencias de terceros que puedes encontrar aquí: https://www.spotify.com/connect/ third-party-licenses.

Para enviar consultas y solicitudes de preguntas relacionadas con el código abierto, póngase en contacto con Samsung Open Source (http://opensource.samsung.com)SPA - 42 16 NOTA IMPORTANTE SOBRE EL SERVICIO

• Las guras e ilustraciones de este Manual del usuario se facilitan solo para referencia y pueden diferir del aspecto real del producto.

• Podría aplicársele una tarifa de administración si: (a) se requiere la asistencia de un ingeniero y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario). (b) se lleva la unidad a un centro de reparación y el producto no tiene ningún defecto (es decir, no se ha leído el manual del usuario).

• El importe de dicha tarifa le será noticada antes de realizar el trabajo o de acudir a su domicilio.SPA - 43

17 ESPECIFICACIONES Y GUÍA

Especicaciones Nombre del modelo HW-S60A / S61A Peso 3,0 kg Dimensiones (An x Al x Pr) 764,0 x 68,0 x 125,0 mm Rango de temperatura de servicio +5°C a +35°C Rango de humedad de servicio 10 % a 75 % AMPLIFICADOR Potencia nominal de salida (30W x 2) + (30W x 2) + (30W x 2) + 20W Formatos de reproducción admitidos LPCM 2ch, Dolby Audio™ (Compatible con Dolby® Digital), DTS POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Alimentación del transmisor máx. de Wi-Fi 100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15 GHz – 5,25 GHz, 100 mW a 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz POTENCIA DE SALIDA DEL DISPOSITIVO INALÁMBRICO Alimentación del transmisor máx. de BT 100 mW a 2,4 GHz – 2,4835 GHz NOTAS

• Samsung Electronics Co., Ltd se reserva el derecho a cambiar las especicaciones sin previo aviso.

• Los pesos y dimensiones son aproximados. Precaución: La Soundbar se reiniciará automáticamente si activa o desactiva la función Wi-Fi. Consumo total de energía en modo de espera (W) 5,2W Wi-Fi Método de desactivación de puerto Pulse el botón ID SET del panel inferior de la Soundbar durante 30 segundos para activar o desactivar la función Wi-Fi. Bluetooth Método de desactivación de puerto Pulse el botón NETWORK del panel inferior de la Soundbar durante 30 segundos para activar o desactivar la función Bluetooth.SPA - 44 En el presente documento, Samsung declara que este equipo de radio cumple con la Directiva 2014/53/UE y los requisitos legales pertinentes del Reino Unido. El texto completo de la declaración de conformidad está disponible en la siguiente dirección de Internet: http://www.samsung.com. Vaya a Soporte e introduzca el nombre del modelo. Este equipo puede funcionar en todos los países europeos y en el Reino Unido. La función WLAN(Wi-Fi o SRD) de 5 GHz de este equipo solo puede utilizarse en interiores. [Eliminación correcta de las baterías de este producto] (Se aplica en países con sistemas de recolección por separado) La presencia de esta marca en las baterías, el manual o el paquete del producto indica que cuando haya nalizado la vida útil de las baterías no deberán eliminarse junto con otros residuos domésticos. Los símbolos químicos Hg, Cd o Pb, si aparecen, indican que la batería contiene mercurio, cadmio o plomo en niveles superiores a los valores de referencia admitidos por la Directiva 2006/66 de la Unión Europea. Si las baterías no se desechan convenientemente, estas sustancias podrían provocar lesiones personales o dañar el medioambiente. Para proteger los recursos naturales y promover el reciclaje, separe las baterías de los demás residuos y recíclelas mediante el sistema de recogida gratuito de su localidad. Eliminación correcta de este producto (Residuos de aparatos eléctricos & electrónicos) (Se aplica en países con sistemas de recolección por separado) La presencia de este símbolo en el producto, accesorios o material informativo que lo acompañan, indica que al nalizar su vida útil ni el producto ni sus accesorios electrónicos (como el cargador, cascos, cable USB) deberán eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humana que representa la eliminación incontrolada de residuos, separe estos productos de otros tipos de residuos y recíclelos correctamente. De esta forma se promueve la reutilización sostenible de recursos materiales. Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto o con las autoridades locales pertinentes para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro. Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este producto y sus accesorios electrónicos no deben eliminarse junto a otros residuos comerciales. Para obtener información sobre los compromisos medioambientales de Samsung y las obligaciones reglamentarias de algún producto especíco como, por ejemplo, el reglamento REACH, RAEE o sobre las pilas, visite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

REGLAMENTO (UE) 2019/1782 DE LA COMISIÓN

Requisitos de diseño ecológico aplicables a las fuentes de alimentación externas : www.samsung.com/global/ecodesign_componentPOR - 2

Utilizar comandos de voz para controlar o Soundbar
