MANUAL DE UTILIZARE HWS50A SAMSUNG

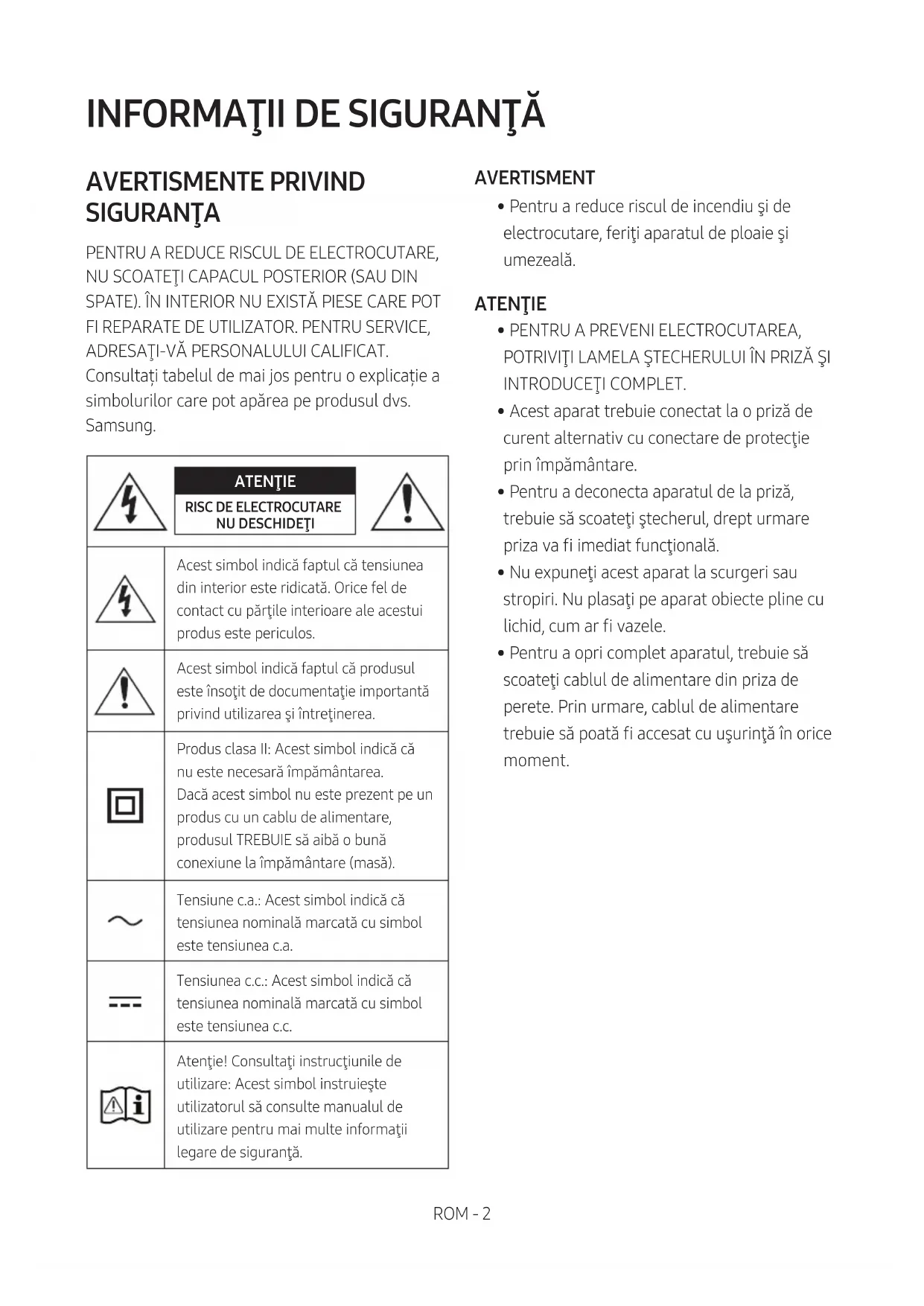

AVERTISMENTE PRIVIND SIGURANŢA PENTRU A REDUCE RISCUL DE ELECTROCUTARE, NU SCOATEŢI CAPACUL POSTERIOR (SAU DIN SPATE). ÎN INTERIOR NU EXISTĂ PIESE CARE POT FI REPARATE DE UTILIZATOR. PENTRU SERVICE, ADRESAŢI-VĂ PERSONALULUI CALIFICAT. Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung. ATENŢIE RISC DE ELECTROCUTARE NU DESCHIDEŢIAcest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părţile interioare ale acestui produs este periculos.Acest simbol indică faptul că produsul este însoţit de documentaţie importantă privind utilizarea şi întreţinerea.Produs clasa II: Acest simbol indică că nu este necesară împământarea. Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă). Tensiune c.a.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.a.Tensiunea c.c.: Acest simbol indică că tensiunea nominală marcată cu simbol este tensiunea c.c.Atenţie! Consultaţi instrucţiunile de utilizare: Acest simbol instruieşte utilizatorul să consulte manualul de utilizare pentru mai multe informaţii legare de siguranţă. AVERTISMENT

• Pentru a reduce riscul de incendiu şi de electrocutare, feriţi aparatul de ploaie şi umezeală. ATENŢIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVIŢI LAMELA ŞTECHERULUI ÎN PRIZĂ ŞI INTRODUCEŢI COMPLET.

• Acest aparat trebuie conectat la o priză de curent alternativ cu conectare de protecţie prin împământare.

• Pentru a deconecta aparatul de la priză, trebuie să scoateţi ştecherul, drept urmare priza va imediat funcţională.

• Nu expuneţi acest aparat la scurgeri sau stropiri. Nu plasaţi pe aparat obiecte pline cu lichid, cum ar vazele.

• Pentru a opri complet aparatul, trebuie să scoateţi cablul de alimentare din priza de perete. Prin urmare, cablul de alimentare trebuie să poată accesat cu uşurinţă în orice moment.ROM - 3 PRECAUŢII

1. Asigurați-vă că sursa de alimentare cu c.a.

din locuința dvs. respectă cerințele energetice menționate pe eticheta de identicare situată pe partea inferioară a produsului. Instalaţi unitatea în poziţie orizontală sau pe un suport solid (mobilă), cu sucient spaţiu în jur pentru ventilaţie 7~10 cm. Asiguraţi-vă că fantele de ventilaţie nu sunt acoperite. Nu aşezaţi unitatea pe amplicatoare sau pe alte echipamente care se pot încinge. Această unitate este destinată pentru utilizare continuă. Pentru a opri complet unitatea, deconectaţi cablul de alimentare de la priză. Deconectaţi unitatea de la priză dacă nu o utilizaţi mai mult timp.

2. În timpul furtunilor cu descărcări electrice,

scoateţi ştecherul din priză. Creşterile de tensiune din cauza descărcărilor electrice pot duce la defectarea aparatului.

3. Nu expuneţi aparatul la acţiunea directă a

razelor soarelui sau a altor surse de căldură. Aparatul se poate supraîncălzi şi defecta.

4. Protejaţi aparatul de umiditate (de ex. vaze)

şi căldură excesivă (de ex. un şemineu) sau de echipamentele care creează câmpuri magnetice sau electronice puternice. Deconectaţi cablul de alimentare de la sursa de alimentare cu curent alternativ în cazul unei disfuncţionalităţi. Aparatul nu este destinat utilizării industriale. Utilizaţi produsul doar în scopuri personale. Este posibil să se creeze condens, dacă aparatul sau discul au fost depozitate la temperaturi scăzute. Dacă transportaţi unitatea pe timpul iernii, aşteptaţi aproximativ 2 ore înainte de utilizare, pentru ca unitatea să ajungă la temperatura camerei.

5. Bateriile utilizate pe acest produs conţin

chimicale dăunătoare pentru mediul înconjurător. Nu aruncaţi bateriile împreună cu celelalte reziduuri menajere. Nu aruncaţi bateriile în foc. Nu scurtcircuitaţi, dezasamblaţi sau supraîncălziţi bateriile. ATENŢIE : Există pericolul de explozie dacă bateria este înlocuită incorect. Înlocuiţi bateria cu una de acelaşi tip sau de un tip echivalent.ROM - 4 Curățarea materialelor Îndepărtați imediat orice urmă de murdărie sau pete de pe suprafața produsului. Îndepărtarea și curățarea pot mai puțin eciente în cazul anumitor substanțe sau dacă murdăria nu este îndepărtată pentru o perioadă mai lungă de timp. ATENŢIE

• Utilizați un aspirator sau o rolă adezivă pentru scame pentru a îndepărta praful, amprentele și alte urme de murdărie asemănătoare. – În funcție de materialele pe care le conțin, unele perii de curățare pot deteriora produsul. – Prosoapele și cârpele de curățare pot lăsa scame sau murdărie pe produs.

• Nu utilizați cuie sau alte unelte pentru a îndepărta murdăria prin zgâriere.Acestea pot deteriora materialul.

• Pentru a îndepărta petele de ulei sau de lichid, utilizați o cârpă albă curată îmbibată în apă.Dacă petele persistă, ștergeți-le cu un amestec de apă și detergent neutru (cum ar detergentul de vase) și cu o cârpă. – Un detergent sau o soluție de curățare care nu este neutră poate cauza decolorarea sau deteriorarea materialului. – După curățare, utilizați o cârpă uscată sau un uscător de păr pentru a usca zona. – Pentru a evita decolorarea sau deteriorarea materialului, nu utilizați forță excesivă.ROM - 5 CONŢINUT 01 Vericarea componentelor 7 Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA)

02 Prezentarea generală a produsului 8 Panoul superior al sistemului Soundbar ------------------------- 8 Panoul inferior al sistemului Soundbar ------------------------- 9 03 Folosirea telecomenzii 10 Cum se utilizează telecomanda

Specicațiile de ieșire pentru diferite moduri de efecte de sunet

Reglarea volumului sistemului Soundbar cu o telecomandă TV ------------------------- 16 04 Conectarea sistemului Soundbar 17 Conectarea la energie electrică

Conectarea unui SWA-9100S (vândut separat)

Conectarea unui SWA-W500 (vândut separat)

06 Utilizarea unei conexiuni fără r la televizor 26 Conectarea prin Bluetooth

Utilizarea funcției Tap Sound

10 Montarea suportului de perete 37 Precauții pentru instalare

Componente pentru montarea pe perete

11 Instalarea sistemului Soundbar în fața televizorului 39 12 Actualizare software 40 Resetare

13 Depanare 42 14 License 43 15 Noticare de licenţă open source 44 16 Notă importantă despre service 44 17 Specicaţii și sugestii 45 Specicaţii

45ROM - 7 01 VERIFICAREA COMPONENTELOR VOL WOOFER SOUNDBAR SOUND MODE PAIR Unitate principală Soundbar Telecomandă/baterii pentru sistemul Soundbar Cablu HDMI Adaptor de c.a./c.c. (Soundbar) Cablu de alimentare (Soundbar) x 2 (M4 x L10) x 2 x 2 Ghid pentru suportul de perete Șurub suport Șurub Suport de xare pe perete

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați Centrul de service Samsung sau Centrul de asistență clienți Samsung.

• Pentru mai multe informații despre montarea pe perete, consultați pagina 37.

• Designul și specicațiile pot modicate fără înștiințare prealabilă.

• Aspectul accesoriilor poate diferi ușor de ilustrațiile de mai sus. Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AA) Glisați capacul posterior în direcția săgeții până când iese complet. Introduceți 2 baterii AA (1,5V), respectând polaritatea corectă. Glisați capacul posterior înapoi în poziție.ROM - 8

02 PREZENTAREA GENERALĂ A

PRODUSULUI Panoul superior al sistemului Soundbar Panoul superior Poziționați produsul astfel încât emblema SAMSUNG să se situeze pe partea superioară.

Indicator LED Indicatorul LED clipește, luminează sau își schimbă culoarea în funcție de modul sau starea curentă a sistemului Soundbar.Culoarea indicatorului LED și numărul de lumini indică modul activ, după cum este descris mai jos.

• LED-ul multicolor devine Alb, Turcoaz, Verde, Roșu, Galben, Portocaliu, Mov și Albastru, în funcție de mod sau de stare. Alimentare Pornește și oprește sistemul. Volum Reglează volumul. Sursă
• Apăsați butonul (Sursă) pentru a schimba modul.De ecare dată când schimbați modul, LED-ul se aprinde în alb și apoi se oprește.Indicator LED Alb Activat -> Dezactivat Alb Activat -> Dezactivat Alb Activat -> Dezactivat„Digital Audio In” sau „TV ARC”„Bluetooth” „USB”ROM - 9

• Atunci când conectați cablul c.a., butonul de alimentare va începe să funcționeze în 4 până la 6 secunde.

• Atunci când porniți această unitate, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.

• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați boxele televizorului la Difuzor extern. Panoul inferior al sistemului Soundbar

USB (5V 0.5A) Conectați un dispozitiv cu port USB pentru a reda șierele audio de pe dispozitivul cu port USB prin sistemul Soundbar.

DC 24V (Intrare alimentare cu energie) Conectați adaptorul de alimentare c.a./c.c.

DIGITAL AUDIO IN (OPTICAL) Conectați ieșirea (optică) digitală a unui dispozitiv extern.

• Atunci când deconectați cablul de alimentare al adaptorului electric c.a./c.c. din priza de perete, trageți de ștecăr. Nu trageți de cablu.

• Nu conectați această unitate sau alte componente la o priză c.a. până la nalizarea conexiunilor dintre componente.ROM - 10 03 FOLOSIREA TELECOMENZII Cum se utilizează telecomanda VOL WOOFERSOUNDBARSOUND MODE PAIR

Alimentare Pornește și oprește sistemul Soundbar. Indicator LED Culoarea turcoaz luminează intermitent X1 Activat Dezactivat Culoarea roșie luminează intermitent X3

• Funcția Auto Power Down Unitatea se oprește automat în următoarele situații: – În modul „Digital Audio In” sau „TV ARC” / „Bluetooth” / „USB” dacă nu există semnal audio timp de 20 minute.

(Sursă) Apăsați pentru a selecta o sursă conectată la Soundbar.

(Anularea sunetului) Apăsați butonul (Anularea sunetului) pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva. Indicator LED Luminează intermitent XROM - 11

SOUND MODE Apăsând butonul, puteți selecta modul audio dorit.De ecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb. Indicator LED Luminează în intermitent în alb X1 „Adaptive Sound” „Music” „DTS Virtual:X” „Standard” – Adaptive Sound Analizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului. – Music Oferă un sunet mai amplu și mai natural al conținutului muzical. – DTS Virtual:X Sunet 3D captivant pentru orice conținut. – Standard Redă sunetul original.

• Bluetooth Power Activat/Dezactivat Această caracteristică pornește automat Soundbarul când primește o cerere de conectare de la televizor sau de la un dispozitiv Bluetooth conectat anterior.Setarea este activată în mod implicit. – Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power.

• DRC (Dynamic Range Control) Activat/Dezactivat Vă permite să aplicați controlul intervalului dinamic pieselor Dolby Digital. Având dispozitivul Soundbar închis, mențineți apăsat butonul SOUND MODE timp de peste 5 secunde pentru a activa sau dezactiva funcția DRC (Dynamic Range Control (Controlul intervalului dinamic)). Când funcția DRC este pornită, sunetul puternic este redus. (Sunetul poate distorsionat.) Butonul SOUND MODE Indicator LED VOL WOOFER SOUND MODE PAIR 5 Sec Culoarea turcoaz luminează intermitent X1 Activat (implicit) Dezactivat Culoarea roșie luminează intermitent X1 DRC Activat/ Dezactivat Comutare Activat DezactivatROM - 12

Bluetooth PAIR Comutați sistemul Soundbar la modul de asociere Bluetooth. Când apăsați butonul, așajul LED se modică după cum este indicat mai jos.

• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. Indicator LED Luminează intermitent roșu → Verde

• Albastru Asociere Conexiunea este nalizată Culoarea turcoaz luminează intermitent X3

p (Redare/Pauză) Puteți să redați sau să întrerupeți muzica apăsând butonul în modul „USB”.

Sus/Jos/Stânga/Dreapta Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.

• Repetă Pentru a folosi funcția Repetă în modul „USB”, apăsați butonul Sus.

• Omitere melodie Apăsați butonul Dreapta pentru a selecta următoarea melodie. Apăsați butonul Stânga pentru a selecta melodia anterioară.ROM - 13

(Controlul sunetului) Apăsând butonul, puteți selecta modul audio dorit.Elementul dorit poate ajustat folosind butoanele Sus/Jos.De ecare dată când se schimbă modul, LED-ul multicolor luminează intermitent în alb. Indicator LED Luminează în intermitent în alb X1 „Treble” „Bass” „Sync” „Centre Level” – Pentru a controla volumul sunetelor înalte sau joase, selectați „Treble”, „Bass”, „Sync” sau „Centre Level” din Setări sunet și apoi reglați volumul între -6~+6 utilizând butoanele Sus/Jos. EQ 7 benzi Apăsați și țineți apăsat butonul (Controlul sunetului) timp de aproximativ 5 secunde pentru a regla sunetul pentru ecare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz prin folosirea butoanelor Stânga/Dreapta și ecare se poate regla la o setare cuprinsă între -6 și +6 folosind butoanele Sus/Jos. (Asigurați-vă că ați setat în modul „Standard”). EQ 7 benzi VOL WOOFER SOUND MODE PAIR 5 Sec Apăsați și țineți apăsat butonul (Controlul sunetului) timp de 5 secunde. Utilizați butoanele Stânga/Dreapta; ecare poate ajustat pentru setări între -6 to+6. „150Hz” „150Hz” „300Hz” „600Hz” „1.2kHz” „2.5kHz” „5kHz” „10kHz” – Pentru a controla volumul ecărui difuzor, selectați „Centre Level” în Setările de sunet, și apoi reglați volumul între -6~+6 folosind butoanele Sus/Jos. – Dacă semnalul video de pe televizor și semnalul audio de la sistemul Soundbar nu sunt sincronizate, selectați „Sync” în Controlul sunetului, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos. (Opțiunea nu este disponibilă în modul „USB” sau „Bluetooth”.) – Opțiunea „Sync” este disponibilă numai pentru anumite funcții.ROM - 14

NIVEL WOOFER (BAS) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Atunci când este conectat subwooferul, apăsați butonul în sus sau în jos pentru a regla nivelul wooferului la -12 sau de la -6 la +6. Atunci când este deconectat subwooferul, apăsați butonul în sus sau în jos pentru a regla nivelul basului de la -6 la +6. Pentru a seta nivelul volumului wooferului (basului) la 0 (Implicit), apăsați butonul (dacă dispozitivul Soundbar este conectat la subwoofer wireless (vândut separat)).

VOLUM Apăsați butonul în sus sau în jos pentru a regla volumul. Indicator LED Albul se mută spre dreapta X1 Creștere volum Albul se mută spre stânga X1 Reducere volumROM - 15 Folosirea butoanelor ascunse (butoane cu mai multe funcții) Buton ascuns Pagină de referință Buton telecomandă Funcție WOOFER (Sus) Telecomandă TV Activată/Dezactivată Pagina 16 Stânga Conectarea automată a televizorului Activată/Dezactivată Pagina 27 Sus ID SET Pagina 19 (Controlul sunetului) EQ 7 benzi Pagina 13 SOUND MODE DRC Activat/Dezactivat Pagina 11 Bluetooth Power Activat/Dezactivat Pagina 11 PAIR Conexiune multiplă Bluetooth Activat/Dezactivat Pagina 34 Specicațiile de ieșire pentru diferite moduri de efecte de sunet Efect Intrare Ieșire Doar cu Soundbar Doar cu subwoofer Cu subwoofer și kitul wireless de boxe spate Adaptive Sound

• Kitul wireless de difuzoare spate Samsung și subwooferul pot achiziționate separat. Pentru achiziționarea unui kit sau a unui subwoofer, contactați vânzătorul de la care ați achiziționat sistemul Soundbar.ROM - 16 Reglarea volumului sistemului Soundbar cu o telecomandă TV Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.

• Setați boxele televizorului la Difuzor extern pentru utilizarea acestei funcții.

• Producători care acceptă această funcție: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA Telecomandă TV activată/dezactivată

1. Opriți sistemul Soundbar.

2. Apăsaţi şi ţineţi apăsat pe butonul WOOFER timp de 5 secunde.

De ecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „Off-TV Remote” (Modul implicit), „Samsung-TV Remote”, „All-TV Remote”. Statusul indicatorului LED se modică la ecare schimbare a modului, după cum se arată mai jos. Buton telecomandă Indicator LED Stare SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Off-TV Remote” (Mod implicit) Culoarea roșie luminează intermitent X1 Dezactivați telecomanda televizorului. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Samsung-TV Remote” Culoarea turcoaz luminează intermitent X1 Activați telecomanda IR a unui televizor Samsung. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „All-TV Remote” Culoarea albastră luminează intermitent X1 Activați telecomanda IR a unui televizor terț.ROM - 17

04 CONECTAREA SISTEMULUI SOUNDBAR

Conectarea la energie electrică Utilizați componentele de alimentare pentru conectarea unității Soundbar la o sursă de alimentare, în ordinea următoare:

• Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea inferioară a unității principale Soundbar)

1. Mai întâi conectați cablul de alimentare la adaptorul de c.a./c.c.

Conectați adaptorul de c.a./c.c. (cu cablul de alimentare) la sistemul Soundbar.

2. Conectați cablul de alimentare la o priză de perete.

• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.

• Asigurați-vă că așezați adaptorul de c.a./c.c. pe o suprafață plată, pe masă sau pe podea. Dacă plasați adaptorul de c.a./c.c. astfel încât să atârne cu fața intrării de c.a. a cablului în sus, există riscul ca în adaptor să pătrundă apă sau alte substanțe străine care pot deteriora adaptorul.ROM - 18 Conectarea unui SWA-9100S (vândut separat) Experimentați un sunet surround wireless de calitate conectând Kitul wireless de boxe spate Samsung (SWA-9100S, vândut separat) la sistemul dvs. Soundbar.

1. Conectați Modulul Receptor Wireless la 2 boxe surround.

– Atunci când conectați cablul difuzorului, conectați cablul principal la difuzor. SURROUND-RIGHTSURROUND-RIGHT – Cablurile boxei prezintă coduri de culoare. SURROUND-LEFTID SET

2. Vericați starea modului de standby a Modulului Receptor Wireless după conectarea la o sursă de

• Indicatorul LINK LED (LED albastru) de pe Modulul Receptor Wireless se aprinde intermitent. Dacă LED-ul nu se aprinde intermitent, apăsați butonul ID SET din spatele Modulului Receptor Wireless folosind un vârf ascuțit timp de 5~6 secunde, până când indicatorul LED LINK se aprinde intermitent (în albastru). Pentru mai multe informații despre LED, consultați manualul de utilizare SWA-9100S. ID SET

Țineți apăsat butonul Sus de pe telecomandă timp de 5 secunde.

• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. Buton telecomandă Indicator LED SOUNDMODE PAIR 5 Sec Luminează intermitent roșu → Verde

• Albastru Asociere Conexiunea este nalizată Culoarea turcoaz luminează intermitent X3 ATENŢIE

• Dacă unitatea dvs. Soundbar redă un șier audio atunci când se conectează la kitul SWA-9100S, este posibil să auziți un sunet sacadat emis de subwoofer în timpul nalizării conexiunii.

4. Vericați dacă indicatorul LINK LED luminează albastru în mod continuu (conectare realizată).

STANDBY LINK STANDBY LINK Albastru este Pornit Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și Modulul Receptor Wireless.

5. Dacă SWA-9100S nu este conectat, repetați procedura de la Pasul 2 până la Pasul 4.ROM - 20

Conectarea unui SWA-W500 (vândut separat)

1. Opriți Soundbar-ul apăsând butonul (Alimentare) de pe telecomandă.

VOL WOOFER SOUNDBAR SOUNDMODE PAIR Culoarea roșie luminează intermitent X3

2. Conectați subwooferul wireless, și apoi vericați starea modului de standby.

• Conectați cordonul de alimentare al subwooferului wireless la o priză electrică și la subwooferul wireless pentru a porni subwooferul wireless. Indicatorul LINK LED (LED albastru) de pe subwooferul wireless se aprinde intermitent. Dacă indicatorul LED nu se aprinde intermitent, apăsați butonul ID SET din partea din spate a subwooferului wireless folosind vârful ascuțit al unui creion timp de 5~6 secunde până când indicatorul LINK LED se aprinde intermitent (albastru). Pentru mai multe informații despre LED, vă rugăm să consultați manualul utilizatorului SWA-W500. Partea din spate a subwooferului wireless

Partea din față a subwooferului wireless

• Unitatea principală este grea. Aveți grijă să nu vă prindeți degetele la apăsarea butonului ID SET sau la conectarea cablului de alimentare în partea din spate a unității.

• Partea superioară a subwooferului este predispusă la zgâriere. Manevrați-o cu grijă. Unitate difuzor Partea inferioară a subwooferului wireless

• Nu apăsați și nu loviți Unitatea difuzor în partea inferioară. Puteți deforma sau deteriora boxa.ROM - 21

Țineți apăsat butonul Sus de pe telecomandă timp de 5 secunde.

• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. Buton telecomandă Indicator LED SOUND MODE PAIR 5 Sec Luminează intermitent roșu → Verde

• Albastru Asociere Conexiunea este nalizată Culoarea turcoaz luminează intermitent X3

4. Vericați dacă indicatorul LINK LED luminează continuu (conexiune nalizată).

Partea din față a subwooferului wireless Nu mai iluminează intermitent. Luminează albastru. Indicatorul LINK LED nu mai luminează în mod intermitent și se aprinde continuu în albastru atunci când se realizează conectarea dintre unitatea Soundbar și subwooferul wireless.

5. Dacă SWA-W500 nu este conectat, repetați procedura de la Pasul 2 până la Pasul 4.

NOTE – Nu conectați cablul de alimentare al acestui produs sau al TV-ului dvs. la o priză de perete până la nalizarea conexiunilor dintre componente. – Înainte de a mișca sau de a instala produsul, asigurați-vă că ați oprit alimentarea și că ați deconectat cablul de alimentare. – Distanța maximă de transmisie a semnalului wireless al unității principale este de aproximativ 10 m, dar poate varia în funcție de mediul de funcționare. Dacă între unitatea principală și subwooferul wireless se aă un perete din beton armat sau un perete metalic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate penetra metalul. PRECAUȚII – Antenele de recepție a semnalului wireless sunt integrate în subwooferul wireless. Feriți unitățile de apă și umezeală. – Pentru randament optim, asigurați-vă că zona din jurul subwooferului wireless și al modulului receiverului wireless (vândut separat) nu prezintă obstacole.ROM - 22

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu e redat.

• Cablul recomandat este High Speed HDMI Cable with Ethernet. Conectarea televizorului care acceptă HDMI ARC (Audio Return Channel) HDMI IN (ARC)

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Conectați-vă la portul HDMI IN (ARC) al televizorului.Cablu HDMIPartea inferioară a sistemului SoundbarConectați-vă la portul HDMI (ARC) de pe unitatea principală Soundbar.Partea superioară a sistemului SoundbarIndicator LED Alb Activat -> Dezactivat„TV ARC”

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

3. Sunetul televizorului este redat prin Soundbar.ROM - 23

• Când sunetul televizorului nu este redat, apăsați panoul din partea de sus a dispozitivului Soundbar sau pe (Sursă) de pe telecomandă pentru a selecta modul „Digital Audio In”.

• Dacă sunetul nu este redat, vericați din nou conexiunea cablului HDMI.

• Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar. NOTE

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.

• Vă recomandăm să folosiți un cablu HDMI fără ferită (coreless), dacă se poate. Dacă folosiți un cablu HDMI cu ferită (cored), folosiți unul al cărui diametru este mai mic de 14 mm.

• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.

• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Format ieșire audio digitală” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modicați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)ROM - 24 Metoda 2. Conectarea cu un cablu optic Lista de vericare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.

• Când utilizați un cablu optic și terminalele au capacele puse, asigurați-vă că ați scos capacele. Indicator LED Alb Activat -> Dezactivat „Digital Audio In” DC 24V SERVICE

(OPTICAL) OPTICAL OUT Partea inferioară a sistemului Soundbar Cablu optic (nefurnizat) Partea superioară a sistemului Soundbar

1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe

Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat) , după cum este indicat în gură.

2. Porniți sistemul Soundbar și televizorul.

3. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul

4. Sunetul televizorului este redat prin Soundbar.ROM - 25

Utilizarea funcției Q-Symphony Pentru Q-Symphony, sistemul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispozitive pentru un efect surround optim. Când este conectat sistemul Soundbar, apare meniul “TV+Soundbar” sub meniul Ieșire sunet al televizorului. Selectați meniul corespunzător. Indicator LED Alb Activat -> Dezactivat „Digital Audio In” Meniul televizorului SAU Cablu optic (nu este furnizat) Cablu HDMI

• Exemplu de meniu al televizorului: TV + [AV] Soundbar Numele de serie [HDMI] OBSERVAȚII

• Poate funcționa conform codecului acceptat de televizor.

• Această funcție este acceptată doar când este conectat cablul HDMI sau cablul optic (nu este furnizat).

• Această funcție este disponibilă la televizoarele Samsung lansate în 2020 sau ulterior și la anumite modele de dispozitive Soundbar.ROM - 26 06 UTILIZAREA UNEI CONEXIUNI FĂRĂ FIR LA TELEVIZOR Conectarea prin Bluetooth Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate conectat un singur televizor Samsung.

• Poate conectat un televizor Samsung care acceptă Bluetooth. Vericați specicațiile televizorului dvs. Prima conectare

1. Apăsați butonul PAIR de pe telecomanda dispozitivului Soundbar sau apăsați butonul

(Sursă) de pe panoul superior al dispozitivului Soundbar pentru a intra în modul „Bluetooth”. Asociere prin Bluetooth Indicator LED SOUND MODE PAIR SAU Luminează intermitent roșu → Verde

• Albastru Asociere Conexiunea este nalizată Culoarea turcoaz luminează intermitent X3 Modul „Bluetooth” 5 Sec
• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. „Ready to connect via Bluetooth.”

2. Selectați modul Bluetooth de pe televizorul Samsung.

(De exemplu, Start ( ) Setări ( ) Sunet Ieșire sunet Listă de difuzoare Bluetooth [AV] Samsung Soundbar S5A-Series (Bluetooth))

3. Selectați „[AV] Samsung Soundbar S5A-Series” din lista care apare pe ecranul televizorului.

Un sistem Soundbar disponibil este indicat cu „Necesită asociere” sau „Asociat” în lista de dispozitive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliți o conexiune.

4. Acum puteți auzi sunetul televizorului Samsung prin Soundbar.

• Dacă există un jurnal de conectare între sistemul Soundbar și televizorul Samsung, sistemul Soundbar este conectat automat prin schimbarea modului la „Bluetooth”.ROM - 27 În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, [AV] Samsung Soundbar S5A-Series) în lista de difuzoare a televizorului Samsung, ștergeți-l.

• Apoi repetați pașii de la 1 la 3. Deconectarea sistemului Soundbar de la televizorul Samsung Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă pentru a selecta un alt mod, în afară de „Bluetooth”.

• Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar. (Timpul necesar poate diferit, în funcție de modelul televizorului Samsung.) Conectarea automată a televizorului activată/dezactivată Pentru anularea conexiunii Bluetooth dintre unitatea Soundbar și TV, apăsați butonul Stânga de pe telecomandă timp de 5 secunde, unitatea Soundbar ind setată pe „Bluetooth Ready”. (Glisați Activat → Dezactivat) Butonul Stânga Indicator LED 5 Sec Culoarea turcoaz luminează intermitent X1 Activat (implicit) Dezactivat Culoarea roșie luminează intermitent X1 Bluetooth Ready Comutare Activat Dezactivat Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 20 minute în starea Pregătit.

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: – Dacă există un câmp electric puternic în jurul sistemului Soundbar. – Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. – Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.ROM - 28

OPTICAL OUT Partea inferioară a sistemului Soundbar Cablu optic (nefurnizat) Partea superioară a sistemului Soundbar BD / DVD player / Set-top box / consolă de jocuri

1. Cu dispozitivul extern și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL)

de pe Soundbar și portul de ieșire OPTICAL de pe dispozitivul extern cu ajutorul cablului optic (nefurnizat), după cum este indicat în gură.

2. Porniți sistemul Soundbar și dispozitivul extern.

3. Selectați modul „Digital Audio In” apăsând butonul (Sursă) de pe panoul superior sau de pe

4. Sunetul dispozitivului extern este redat prin Soundbar.ROM - 29

08 CONECTAREA UNUI DISPOZITIV DE

STOCARE USB Puteţi asculta șierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

1. Conectați dispozitivul Soundbar la unitatea USB prin intermediul cablului adaptor USB de mai sus.

• Cablul adaptor micro USB la USB se vinde separat. Pentru achiziționare, contactați Centrul de service Samsung sau Centrul Samsung pentru asistență clienți.

2. Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă, iar apoi selectați modul

3. Ascultați șierele audio de pe dispozitivele de stocare conectate la sistemul Soundbar.

• Sistemul Soundbar se închide automat (Auto Power Down) dacă niciun dispozitiv cu port USB nu a fost conectat de mai bine de 20 minute.ROM - 30 Listă de compatibilitate Extensie Codec Rată de eşantionare Rată de biţi *.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz intre 80 şi 320 kbps MPEG 1 Layer3 16 kHz ~ 48 kHz intre 80 şi 320 kbps MPEG 2 Layer3 16 kHz ~ 48 kHz intre 80 şi 320 kbps MPEG 2.5 Layer3 16 kHz ~ 48 kHz intre 80 şi 320 kbps *.wma Wave_Format_MSAudio1 16 kHz ~ 48 kHz intre 56 şi 128 kbps Wave_Format_MSAudio2 16 kHz ~ 48 kHz intre 56 şi 128 kbps *.aac AAC 16 kHz ~ 96 kHz intre 48 şi 320 kbps A AC-LC 16 kHz ~ 96 kHz intre 128 şi 192 kbps

• Dacă există prea multe foldere (aproximativ 200) și șiere (aproximativ 2.000) stocate pe dispozitivul USB, accesarea și redarea șierelor prin dispozitivul Soundbar poate dura mai mult.ROM - 31

09 CONECTAREA UNUI DISPOZITIV EXTERN

Conectarea prin Bluetooth Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat. Prima conectare

• Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se aă într-o rază de 1metru.

1. Apăsați butonul PAIR de pe telecomanda dispozitivului Soundbar sau apăsați butonul

(Sursă) de pe panoul superior al dispozitivului Soundbar pentru a intra în modul „Bluetooth”. Asociere prin Bluetooth Indicator LED SOUND MODE PAIR SAU Luminează intermitent roșu → Verde

• Albastru Asociere Conexiunea este nalizată Culoarea turcoaz luminează intermitent X3 Modul „Bluetooth” 5 Sec
• Până când se nalizează asocierea, LED-ul multicolor se schimbă în Roșu → Verde → Albastru, pe rând. „Ready to connect via Bluetooth.”

2. Pe dispozitivul dvs., selectați „[AV] Samsung Soundbar S5A-Series” din lista care apare.

3. Redați șierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului

Soundbar. În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un sistem Soundbar (de exemplu, „[AV] Samsung Soundbar S5A-Series”) în lista de difuzoare a dispozitivului Mobil, ștergeți-l.

• Repetaţi paşii 1 şi 2. Dispozitiv mobilROM - 32 Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.

• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceți <0000>.

• Sistemul Soundbar se oprește automat după 20 minute în starea Pregătit.

• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații: – Dacă există un câmp electric puternic în jurul sistemului Soundbar. – Dacă mai multe dispozitive Bluetooth sunt asociate simultan cu sistemul Soundbar. – Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

• Sistemul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).

• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).

• Nu puteți conecta sistemul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Mâini libere).

• La conectarea sistemului Soundbar la un dispozitiv Bluetooth, plasați-le cât mai aproape unul de celălalt.

• Cu cât sistemul Soundbar și dispozitivul Bluetooth sunt mai departe unul de altul, cu atât mai slabă va deveni calitatea sunetului. Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se aă în aria de acoperire.

• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorect în următoarele condiții: – Atunci când corpul se aă în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe sistemul Soundbar. – În colțuri sau atunci când există un obstacol în apropiere, cum ar un perete sau un perete despărțitor, unde se pot produce uctuații de alimentare. – Atunci când este expus la interferențe radio de alte produse care funcționează pe aceeași gamă de frecvențe, cum ar echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless. – Obstacolele precum ușile și pereții pot avea impact asupra calității sunetelor chiar și atunci când dispozitivele se aă în raza de acoperire.

• Rețineți că sistemul dvs. Soundbar nu poate asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.

• Acest dispozitiv wireless poate cauza o interferență electrică în timpul funcționării.ROM - 33 Bluetooth Power Activat/Dezactivat Dacă un dispozitiv Bluetooth asociat anterior încearcă să se asocieze cu sistemul Soundbar când funcția Bluetooth Power pornită este activată și sistemul Soundbar este pornit, sistemul Soundbar pornește automat.

1. Țineți apăsat butonul SOUND MODE mai mult de 5 secunde pe telecomandă când sistemul

Soundbar este pornit.

2. Indicatorul LED multicolor de pe Soundbar luminează intermitent în culoarea „Cyan”.

Butonul SOUND MODE Indicator LED VOL WOOFER SOUND MODE PAIR 5 Sec Culoarea turcoaz luminează intermitent X1 Activat (implicit) Dezactivat Culoarea roșie luminează intermitent X1 Bluetooth Power Activat/Dezactivat Comutare Activat Dezactivat Deconectarea dispozitivului Bluetooth de la un sistem Soundbar Puteţi deconecta dispozitivul Bluetooth de la sistemul Soundbar. Pentru instrucţiuni, consultaţi manualul de utilizare al dispozitivului Bluetooth.

• Sistemul Soundbar va deconectat.

• Dacă Soundbar-ul este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori. Deconectarea unităţii Soundbar de la dispozitivul Bluetooth Apăsați butonul (Sursă) de pe panoul superior sau de pe telecomandă pentru a selecta un alt mod, în afară de „Bluetooth”.

• Dispozitivul Bluetooth conectat va aştepta o anumită perioadă de timp pentru un răspuns de la sistemul Soundbar înainte de a întrerupe conexiunea. (Durata de deconectare poate varia, în funcţie de dispozitivul Bluetooth)

• Dacă Soundbar-ul este deconectat de la dispozitivul Bluetooth, indicatorul LED multicolor de pe Soundbar se aprinde intermitent „Roșu” de trei ori.ROM - 34 Conexiunea Bluetooth multiplă Sistemul Soundbar poate conectat la 2 dispozitive Bluetooth în același timp. Dispozitiv Bluetooth A Dispozitiv Bluetooth B Conectarea automată a televizorului activată/dezactivată

1. Țineți apăsat butonul PAIR de pe telecomandă timp de peste 5 secunde în timp ce dispozitivul

Soundbar este oprit.

2. Indicatorul LED multicolor de pe Soundbar luminează intermitent în culoarea „Cyan”.

Butonul Asociere Bluetooth Indicator LED Când sunteți în modul Stare de veghe SOUND MODE PAIR 5 Sec Culoarea turcoaz luminează intermitent X1 Conexiune multiplă pornită (implicit) Conexiune multiplă oprită Culoarea roșie luminează intermitent X1

3. Conectați sistemul Soundbar la maxim două dispozitive Bluetooth. (Consultați pagina 31)

4. Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate

5. Dacă se redă muzică de pe dispozitivul Bluetooth „B” în timp ce se redă de pe dispozitivul „A”, muzica

începe să e redată pe dispozitivul „B”, iar redarea de pe dispozitivul „A” este oprită/întreruptă automat.

6. În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate

decalat. Asociere multiplă prin Bluetooth Asocierea mai multor dispozitive la sistemul Soundbar

1. Porniți sistemul Soundbar.

2. Doar când sunteți în modul „Bluetooth”, mențineți apăsat butonul (Sursă) din partea de sus a

dispozitivului Soundbar timp de peste 5 secunde pentru ca dispozitivul Soundbar să treacă în modul „Bluetooth Pairing”, apoi, din partea laterală a dispozitivului Bluetooth, activați funcția Bluetooth și selectați Soundbar din lista de dispozitive disponibile, iar dispozitivul Soundbar va conectat automat la dispozitivul Bluetooth.

3. Un al doilea dispozitiv Bluetooth poate asociat și conectat la sistemul Soundbar utilizând aceeași

metodă. Dacă încercați să conectați un al 3-lea dispozitiv, un dispozitiv conectat care nu redă audio va pierde conexiunea Bluetooth, dar tot va asociat cu sistemul Soundbar.

4. Utilizând aceeași metodă, puteți asocia până la 8 dispozitive Bluetooth, însă doar ultimele 2 vor

rămâne conectate la sistemul Soundbar în același timp.ROM - 35 OBSERVAȚII

• Conectați dispozitivul Soundbar la maxim două dispozitive Bluetooth.

• Redați muzică de pe unul dintre dispozitivele Bluetooth conectate în timp ce sunt conectate ambele dispozitive.

• Dacă se redă muzică de pe dispozitivul Bluetooth „B” în timp ce se redă de pe dispozitivul „A”, muzica începe să e redată pe dispozitivul „B”, iar redarea de pe dispozitivul „A” este oprită/ întreruptă automat.

• În versiunile anterioare AVRCP V1.4, timpul de comutare a dispozitivului care redă muzică poate decalat.

• Dispozitivul poate comutat printr-o noticare sau o alarmă pe unele dispozitive.

• Unele dispozitive nu acceptă conexiunea multiplă Bluetooth.

• Modul „Bluetooth Pairing” se oprește când nu este asociat niciun dispozitiv în decurs de 3 minute.

• În anumite aplicații, comutarea dispozitivelor poate dura aproximativ 7 secunde.

• Dacă încercați să conectați un al 3-lea dispozitiv Bluetooth, va deconectat dispozitivul A sau B. (Un dispozitiv care nu redă muzică în momentul respectiv va deconectat.)

• Doar 1 televizor Samsung sau 2 dispozitive Bluetooth pot conectate la dispozitivul Soundbar în același timp.

• Dispozitivul Soundbar va deconectat de la dispozitivele Bluetooth atunci când primește o solicitare de conectare de la un televizor SamsungROM - 36 Utilizarea funcției Tap Sound Atingeți sistemul Soundbar de dispozitivul mobil pentru a reda conținut audio de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu e acceptată, în funcție de dispozitivul mobil.

• Această funcție este compatibilă cu dispozitive mobile Samsung cu Android 8.1 sau o versiune ulterioară. Dispozitiv mobil Aplicația SmartThings Partea superioară a sistemului Soundbar

1. Porniți funcția Tap Sound pe dispozitivul dvs. mobil.

• Pentru detalii despre cum poate pornită funcția, consultați „Activați funcția Tap Sound” mai jos.

2. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Porniţi acum” din fereastra de mesaj așată.

O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

3. Redați conținut audio de pe dispozitivul mobil prin Soundbar.

• Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge sistemul Soundbar.

• Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate zgâriat sau deteriorat.

• Vă recomandăm să protejați dispozitivul mobil cu o carcasă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.

• Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune. Este posibil ca funcția să nu e acceptată, în funcție de versiunea aplicației. Activați funcția Tap Sound Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.

2. Selectați ( → ) în ecranul aplicației SmartThings așat pe dispozitivul mobil.

3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv

mobil este apropiat de Soundbar. OBSERVAȚII

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.

• Funcția Tap Sound ar putea să nu funcționeze dacă există dispozitive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispozitive electrice. Asigurați-vă că dispozitivele care pot cauza interferențe radio sunt plasate la o distanță sucientă de sistemul Soundbar.ROM - 37 10 MONTAREA SUPORTULUI DE PERETE Precauții pentru instalare

• Montați numai pe un perete vertical.

• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.

• Vericați rezistența peretelui și dacă acesta este sucient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.

• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, xați șuruburile de montare în grinzi.

• Achiziționați șuruburi pentru montajul pe perete în conformitate cu tipul și grosimea peretelui pe care doriți să montați sistemul Soundbar. – Diametru: M5 – Lungime: 35 mm sau mai lung, recomandat.

• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta sistemul Soundbar pe perete.

• Asigurați-vă că unitatea este oprită și deconectată de la sursa de alimentare înainte de montare. În caz contrar, există risc de electrocutare. Componente pentru montarea pe perete Ghid pentru suportul de perete x 2 (M4 x L10) x 2 Șurub suport Șurub x 2 Suport de xare pe perete

1. Plasați Ghidaj de montare pe perete pe

suprafața peretelui.

• Ghid pentru suportul de perete trebuie să e în poziţie orizontală perfectă.

• Dacă montați televizorul pe perete, instalați unitatea Soundbar la cel puțin 5 cm sub televizor. 5cm sau mai multROM - 38

2. Aliniați Linia centrală a Ghid pentru suportul

de perete cu centrul televizorului (dacă montați unitatea Soundbar sub televizor), apoi xați Ghidaj de montare pe perete pe perete utilizând bandă adezivă.

• Dacă nu montați sub un televizor, plasați Linie centrală în centrul zonei de instalare. Linie centrală

3. Folosiți un creion pentru a marca pozițiile

găurilor și înlăturați Ghid pentru suportul de perete.

4. Utilizând un burghiu de dimensiune

corespunzătoare, realizați o gaură în perete în dreptul ecărui marcaj.

• Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore, asigurați-vă că găurile pe care le realizați sunt sucient de mari pentru ancorele utilizate.

5. Împingeți un șurub (nu este furnizat) prin

ecare Șurub suport, apoi înșurubați bine ecare șurub în câte o gaură pentru șurubul de susținere.

6. Instalați cele 2 Suport de xare pe perete în

orientarea corectă în partea de jos a sistemului Soundbar, folosind 2 Șuruburi.

• Când asamblați, asigurați-vă că piesele de susținere ale Suporturilor pentru perete se aă în spatele părții din spate a sistemului Soundbar. Spatele sistemului Soundbar Capătul din dreapta al sistemului SoundbarROM - 39

7. Instalați sistemul Soundbar cu Suporturilor

pentru perete suspendând Suporturilor pentru perete de Șuruburi de suport pe perete.

8. Glisați sistemul Soundbar în jos așa cum se

arată mai jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport.

• Introduceți Șurub suport în partea mai lată (inferioară) a Suport de xare pe perete, și apoi glisați Suport de xare pe perete în jos pentru ca Suport de xare pe perete să se sprijine bine pe Șurub suport. 11 INSTALAREA SISTEMULUI SOUNDBAR ÎN FAȚA TELEVIZORULUI 3 cm sau mai mult Instalați centrul sistemului Soundbar aliniat cu centrul televizorului, după cum este ilustrat în imagine. Așezați sistemul Soundbar la o distanță de cel puțin 3 cm de televizor. OBSERVAȚII

• Asigurați-vă că sistemul este amplasat pe o suprafață plană și solidă.

• Un spațiu insucient față de televizor poate cauza probleme de natură acustică.ROM - 40 12 ACTUALIZARE SOFTWARE Important: după upgrade, păstrați setările inițiale.

1. Conectați o unitate de memorie USB la

portul USB de pe computer. Important: asigurați-vă că pe unitatea de memorie USB nu există șiere audio. Din această cauză, actualizarea rmware-ului poate să nu reușească.

Selectați Introducere număr model și introduceți numărul modelului dispozitivului Soundbar. Selectați Manualele și descărcări și descărcați cel mai recent șier software.

3. Salvați software-ul descărcat pe o unitate de

memorie USB și selectați „Extragere aici” pentru a dezarhiva șierul.

4. Porniți dispozitivul Soundbar și conectați

unitatea de memorie USB care conține actualizarea software la portul de intrare al unui cablu adaptor micro USB. Conectați cablul de alimentare la portul USB al dispozitivului Soundbar.

5. Conectați unitatea USB la Soundbar și comutați

la sursa USB; software-ul se va actualiza automat, iar actualizarea se va naliza în decurs de 2 minute. În timpul procesului de actualizare, cele 5 LED-uri încep să se aprindă intermitent în buclă, apoi toate cele 5 LED-uri se vor aprinde în culoarea albă, după care cele 5 LED-uri se vor aprinde intermitent în buclă din nou. La nalul actualizării, indicatorul cian se aprinde intermitent de 3 ori, iar dispozitivul Soundbar repornește automat. Indicator LED Albul se mișcă de la stânga la dreapta și de la dreapta la stânga X 1 „Start the software update.” Cele 5 LED-uri se aprind în culoarea albă Albul se mișcă de la stânga la dreapta și de la dreapta la stânga X 1 Culoarea turcoaz luminează intermitent X3 Actualizarea software se nalizează „The software update is complete.” Culoarea roșie luminează intermitent X3 Actualizarea software nu a reușit „The software update failed.”ROM - 41

• Acest produs are o funcție DUAL BOOT. Dacă rmware-ul nu se actualizează, puteți actualiza rmware-ul din nou. Dacă nu este așată secvența de iluminare intermitentă a LED-ului

1. Opriți sistemul Soundbar, deconectați și

reconectați dispozitivul de stocare USB care conține șierele de actualizare la portul USB al sistemului Soundbar.

2. Deconectați cablul de alimentare al

sistemului Soundbar, reconectați-l, apoi porniți sistemul Soundbar. OBSERVAȚII

• Este posibil ca actualizarea rmware-ului să nu funcționeze corect dacă șierele audio acceptate de sistemul Soundbar sunt stocate pe dispozitivul de stocare USB.

• Nu conectați alimentarea sau scoateți dispozitivul USB în timp ce se aplică actualizările. Unitatea principală se oprește automat după încheierea actualizării rmware-ului.

• După upgrade, păstrați setările inițiale. (inclusiv cele pentru volum, câmp acustic etc.) – La nalul actualizării rmware-ului, dispozitivul Soundbar se oprește automat, apoi pornește interfața vocală. Dacă actualizarea software nu reușește, vericați dacă stickul USB este defect.

• Utilizatorii de sisteme Mac OS trebuie să utilizeze MS-DOS (FAT) ca format USB.

• Este posibil ca actualizarea prin USB să nu e disponibilă, în funcție de producătorul dispozitivului de stocare. Resetare 5 Sec Cu sistemul Soundbar pornit, apăsați butoanele (Volum) de pe dispozitiv în același timp, pentru cel puțin 5 secunde. Așajul LED se modică după cum este indicat mai jos, apoi dispozitivul Soundbar este resetat. Indicator LED Albul se mișcă de la stânga la dreapta și de la dreapta la stânga „Start the factory reset.” Culoarea turcoaz luminează intermitent X3 „The factory reset is complete.” ATENŢIE

• Toate setările dispozitivului Soundbar sunt resetate. Asigurați-vă că efectuați această procedură numai atunci când este necesară resetarea.ROM - 42 13 DEPANARE Înainte de a solicita asistență, vericați următoarele. Dispozitivul Soundbar nu pornește. ; Vericați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză. Dispozitivul Soundbar nu funcționează corect. ; După ce scoateți cablul de alimentare, introduceți-l din nou. ; Scoateți cablul de alimentare din dispozitivul extern și reîncercați. ; Dacă nu primește semnal, sistemul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 10.) În cazul în care telecomanda nu funcționează. ; Îndreptați telecomanda direct către dispozitivul Soundbar. ; Înlocuiți bateriile cu unele noi. Dispozitivul Soundbar nu redă niciun sunet. ; Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul. ; Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern. ; Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start ( ) → Setări ( ) → Sunet

• Ieșire sunet → Selectare Soundbar) ; Conectarea cablului la sistemul Soundbar poate imperfectă. Scoateți cablul și conectați din nou. ; Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea. ; Inițializați produsul și reîncercați. (Consultați pagina 41.) În cazul în care televizorul nu este conectat via HDMI (ARC). ; Vericați dacă cablul HDMI este conectat corect la terminalul ARC. (Consultați pagina22.) ; Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar. ; Este posibil ca HDMI-CEC să nu e activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Acasă ( ) → Setări ( ) → General → Manager dispozitive externe → Anynet+ (HDMI-CEC) ACTIVAT) Dispozitivul Soundbar nu se conectează prin Bluetooth. ; Când conectați un dispozitiv nou, comutați la Asociere prin Bluetooth pentru conectare. (Apăsați butonul PAIR de pe telecomandă sau apăsați butonul (Sursă) de pe unitate timp de cel puțin 5 secunde.) ; Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv. ; Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start ( ) → Setări ( ) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth) ; Scoateți și reconectați ștecărul, apoi reîncercați. ; Inițializați produsul și reîncercați. (Consultați pagina 41.)ROM - 43 Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth. ; Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar. ; Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metalic, sunetul se poate întrerupe. Vericați mediul de montare și condițiile de utilizare. Conexiunea multiplă Bluetooth nu funcționează. ; Când televizorul este conectat la dispozitivul Soundbar, conexiunea multiplă Bluetooth poate să nu funcționeze. Deconectați dispozitivul Soundbar de la televizor și încercați din nou. ; Vericați dacă setarea Conexiune multiplă Bluetooth este activată. (Consultați secțiunea „Dispozitivul Soundbar nu se conectează prin Bluetooth.".). ; Deconectați dispozitivul care redă sunet în prezent, asociați-l cu dispozitivul pe care doriți să-l conectați și conectați din nou dispozitivul anterior. ; Dacă sunetul nu se aude nici după conectarea corectă, consultați secțiunea „Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.". Dispozitivul Soundbar nu pornește automat deodată cu televizorul. ; Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul. 14 LICENSE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.ROM - 44 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 15 NOTIFICARE DE LICENŢĂ OPEN SOURCE Pentru a adresa întrebări și solicitări privind sursele deschise, contactați echipa Samsung Open Source (http://opensource.samsung.com) 16 NOTĂ IMPORTANTĂ DESPRE SERVICE

• Figurile şi ilustraţiile din acest manual pentru utilizator au rol consultativ şi pot diferi de aspectul efectiv al aparatului.

• Se poate percepe o taxă administrativă în următoarele situaţii: (a) un inginer este chemat la solicitarea dvs. şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare). (b) duceţi unitatea la un centru de reparaţii şi aparatul nu prezintă niciun defect (rezultă că nu aţi citit manualul de utilizare).

• Cuantumul acestei taxe administrative vă va comunicat înainte de efectuarea oricărei vizite la domiciliu sau la locul de muncă.ROM - 45

Greutate 2.7 kg Dimensiuni (L x Î x A) 764.0 x 68.0 x 125.0 mm Interval temperatură de funcţionare +5°C la +35°C Interval umiditate de funcţionare 10 % la 75 % AMPLIFICATOR Putere de ieşire nominală (30W x 2) + (30W x 2) + 20W Format de șiere acceptate DTS, Dolby® Digital (DTS Virtual Surround este redat în format DTS.) PCM 2ch, Dolby Audio™ (compatibil Dolby® Digital), DTS, DTS Virtual:X

PUTEREA DE ALIMENTARE A DISPOZITIVULUI WIRELESS

Raportul de putere este de 9 dBm. Consum total de energie electrică în standby (W) 0,5W Bluetooth Metodă de activare a portului Țineți apăsat butonul SOUND MODE timp de cel puțin 5 secunde pentru a dezactiva funcția de Bluetooth Power. OBSERVAȚII

• Samsung Electronics Co., Ltd îşi rezervă dreptul de a modica specicaţiile fără înştiinţare.

• Greutatea şi dimensiunile sunt aproximative.ROM - 46 Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit. Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet: http://www.samsung.com. Accesați secțiunea Asistență și introduceți numele modelului. Acest echipament poate să e utilizat în toate țările din Uniunea Europeană și din Regatul Unit. [Dispoziţii privind eliminarea corectă a bateriilor acestui produs] (Aplicabil în țări cu sisteme de colectare separate) Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deşeuri menajere la sfârşitul ciclului lor de viaţă. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conţine mercur, cadmiu sau plumb peste nivelurile de referinţă prevăzute în Directiva CE 2006/66. În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanţe pot dăunătoare pentru sănătatea omului sau pentru mediu. În vederea protejării resurselor naturale şi a promovării refolosirii materialelor, vă rugăm să separaţi bateriile de celelalte tipuri de deşeuri şi să le reciclaţi prin intermediul sistemului gratuit de returnare a bateriilor la nivel local. Cum se elimină corect acest produs (Deșeuri de echipamente electrice și electronice) (Aplicabil în țări cu sisteme de colectare separate) Acest simbol de pe produs, accesorii şi documentaţie indică faptul că produsul şi accesoriile sale electronice (încărcător, căşti, cablu USB) nu trebuie eliminate împreună cu alte deşeuri menajere la nalul duratei lor de utilizare. Dat ind că eliminarea necontrolată a deşeurilor poate dăuna mediului înconjurător sau sănătăţii umane, vă rugăm să separaţi aceste articole de alte tipuri de deşeuri şi să le reciclaţi în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale. Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autorităţile locale unde şi cum pot să ducă aceste articole pentru a reciclate în mod ecologic. Utilizatorii comerciali trebuie să-şi contacteze furnizorul şi să consulte termenii şi condiţiile din contractul de achiziţie. Acest produs şi accesoriile sale electronice nu trebuie eliminate împreună cu alte deşeuri comerciale. Pentru informații despre angajamentele Samsung privind mediul și despre obligațiile de reglementare specice produsului, de ex. REACH, WEEE, Baterii, accesați: www.samsung.com/uk/aboutsamsung/ sustainability/environment/our-commitment/data/

REGULAMENTUL (UE) 2019/1782 AL COMISIEI

Cerințe în materie de proiectare ecologică aplicabile surselor de alimentare externe : www.samsung.com/global/ecodesign_componentSER - 2 SIGURNOSNE INFORMACIJE SIGURNOSNA UPOZORENJA
