INSTRUKCJA OBSŁUGI HWS50A SAMSUNG

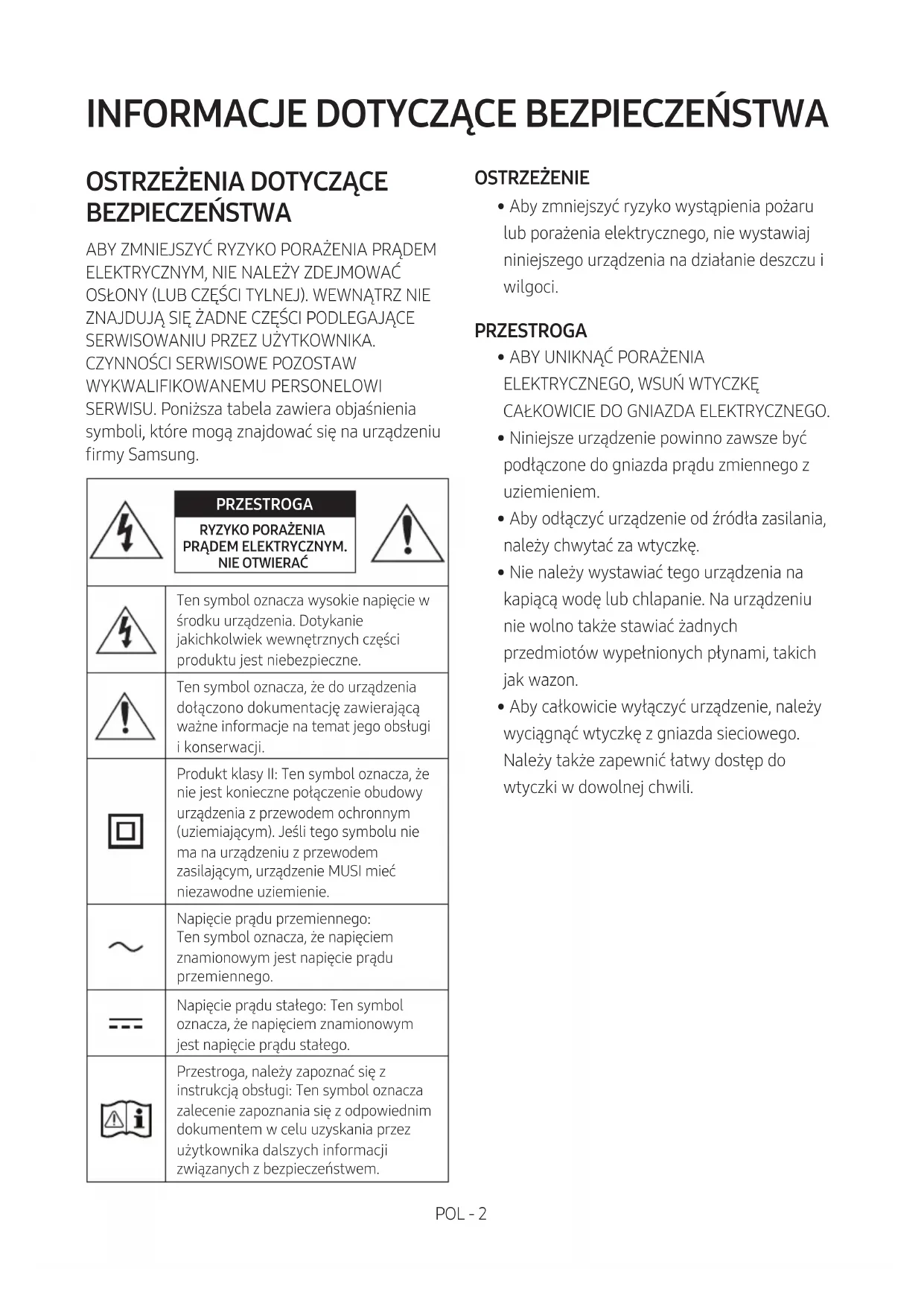

OSTRZEŻENIA DOTYCZĄCE

WYKWALIFIKOWANEMU PERSONELOWI SERWISU. Poniższa tabela zawiera objaśnienia symboli, które mogą znajdować się na urządzeniu rmy Samsung. PRZESTROGA RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM. NIE OTWIERAĆTen symbol oznacza wysokie napięcie w środku urządzenia. Dotykanie jakichkolwiek wewnętrznych części produktu jest niebezpieczne.Ten symbol oznacza, że do urządzenia dołączono dokumentację zawierającą ważne informacje na temat jego obsługi i konserwacji.Produkt klasy II: Ten symbol oznacza, że nie jest konieczne połączenie obudowy urządzenia z przewodem ochronnym (uziemiającym). Jeśli tego symbolu nie ma na urządzeniu z przewodem zasilającym, urządzenie MUSI mieć niezawodne uziemienie. Napięcie prądu przemiennego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu przemiennego.Napięcie prądu stałego: Ten symbol oznacza, że napięciem znamionowym jest napięcie prądu stałego.Przestroga, należy zapoznać się z instrukcją obsługi: Ten symbol oznacza zalecenie zapoznania się z odpowiednim dokumentem w celu uzyskania przez użytkownika dalszych informacji związanych z bezpieczeństwem. OSTRZEŻENIE

• Aby zmniejszyć ryzyko wystąpienia pożaru lub porażenia elektrycznego, nie wystawiaj niniejszego urządzenia na działanie deszczu i wilgoci. PRZESTROGA

• Niniejsze urządzenie powinno zawsze być podłączone do gniazda prądu zmiennego z uziemieniem.

• Aby odłączyć urządzenie od źródła zasilania, należy chwytać za wtyczkę.

• Nie należy wystawiać tego urządzenia na kapiącą wodę lub chlapanie. Na urządzeniu nie wolno także stawiać żadnych przedmiotów wypełnionych płynami, takich jak wazon.

• Aby całkowicie wyłączyć urządzenie, należy wyciągnąć wtyczkę z gniazda sieciowego. Należy także zapewnić łatwy dostęp do wtyczki w dowolnej chwili.POL - 3

1. Upewnij się, że domowa sieć zasilająca

prądem przemiennym spełnia wymagania z zakresu zasilania umieszczone na naklejce identykacyjnej na spodzie produktu. Urządzenie należy umieścić w pozycji poziomej na odpowiedniej podstawie (meblu) zachowując wystarczająco dużo miejsca na dopływ powietrza 7–10 cm. Należy upewnić się, że otwory wentylacyjne nie są zasłonięte. Urządzenia nie należy kłaść na wzmacniaczach lub innych urządzeniach, które mogą nagrzewać się w czasie pracy. Urządzenie zostało zaprojektowane jako urządzenie ciągłego użytku. Aby całkowicie wyłączyć urządzenie, odłącz wtyczkę zasilania z gniazdka. Odłącz urządzenie, jeżeli nie ma być używane przez dłuższy czas.

2. Podczas burzy z piorunami należy odłączyć

główną wtyczkę prądu przemiennego z gniazda. Napięcie gwałtownie wzrasta pod wpływem wyładowań atmosferycznych, co może uszkodzić jednostkę.

3. Jednostki nie należy wystawiać

bezpośrednio na promienie słońca lub inne źródła ciepła. Mogłoby to doprowadzić do przegrzania i uszkodzenia urządzenia.

4. Produkt należy chronić przed wilgocią (np.

wazony) i nadmiernym ciepłem (np. z kominka) lub urządzeniami wytwarzającymi silne pole elektromagnetyczne. Jeśli urządzenie nie działa prawidłowo, należy odłączyć kabel zasilania ze źródła prądu zmiennego. Produkt nie jest przeznaczony do użytku przemysłowego. Należy go używać jedynie w celu prywatnym. Jeśli produkt lub płyta były przechowywane w niskich temperaturach, może wystąpić kondensacja pary wodnej. W przypadku przewożenia odtwarzacza zimą należy odczekać około 2 godzin przed jego użyciem, aż temperatura jednostki osiągnie wartość pokojową.

5. Baterie użyte w tym produkcie zawierają

substancje chemiczne szkodliwe dla środowiska. Nie należy wyrzucać baterii razem z innymi odpadkami gospodarstwa domowego. Nie należy wrzucać baterii do ognia. Nie należy dopuszczać do zwarcia ani do przegrzania baterii, ani nie należy ich rozmontowywać. PRZESTROGA : W przypadku nieprawidłowego włożenia baterii istnieje niebezpieczeństwo wybuchu. Nowe baterie powinny być tego samego typu.POL - 4 Czyszczenie tkaniny Natychmiast usuń wszelkie zabrudzenia lub plamy z powierzchni produktu. Usuwanie i czyszczenie może być mniej skuteczne w przypadku niektórych substancji lub pozostawienia zabrudzenia na dłuższy czas. PRZESTROGA

• Za pomocą odkurzacza lub samoprzylepnej rolki do usuwania kurzu, odcisków dłoni i tym podobnych. – Niektóre szczotki czyszczące mogą uszkodzić produkt, w zależności od zawartych w nich materiałów. – Ręczniki i ubrania do czyszczenia mogą pozostawiać kłaczki lub zabrudzenia na produkcie.

• Nie używaj paznokcia ani innych narzędzi do zeskrobywania brudu. Może to uszkodzić tkaninę.

• Aby usunąć plamy z oleju lub płynu, użyj czystej białej szmatki zwilżonej wodą. Jeśli plama nie zniknie, przetrzyj ją mieszaniną wody i neutralnego detergentu (np. płynu do mycia naczyń) i szmatki. – Nieobojętny detergent lub środek czyszczący może powodować przebarwienia lub uszkodzenie tkaniny. – Po umyciu użyj suchej szmatki lub suszarki do włosów, aby wysuszyć zmoczony obszar. – Nie używaj nadmiernej siły, aby uniknąć przebarwienia lub uszkodzenia tkaniny.POL - 5

01 Sprawdzenie elementów 7 Wkładanie baterii przed użyciem pilota (2 baterie AA)

02 Informacje o produkcie 8 Górny panel listwy Soundbar ------------------------- 8 Panel dolny listwy Soundbar ------------------------- 9 03 Użytkowanie pilota 10 Obsługa pilota

Używanie ukrytych przycisków (z więcej niż jedną funkcją)

Dane wyjściowe dla różnych trybów efektów dźwiękowych

Regulacja głośności listwy Soundbar za pomocą pilota telewizora ------------------------- 16 04 Podłączanie listwy Soundbar 17 Podłączanie zasilania

Podłączanie urządzenia SWA-9100S (sprzedawanego oddzielnie)

Podłączanie urządzenia SWA-W500 (sprzedawanego oddzielnie)

05 Korzystanie z przewodowego połączenia z telewizorem 22 Metoda 1. Podłączanie za pomocą przewodu HDMI

Metoda 2. Podłączanie urządzenia za pomocą przewodu optycznego

06 Korzystanie z bezprzewodowego połączenia z telewizorem 26 Połączenie przez Bluetooth

26POL - 6 07 Nawiązywanie połączenia z urządzeniem zewnętrznym 28 Podłączanie urządzenia za pomocą przewodu optycznego

08 Podłączanie Urządzenia Pamięci USB 29 09 Nawiązywanie połączenia z urządzeniem mobilnym 31 Połączenie przez Bluetooth

Korzystanie z funkcji Tap Sound

10 Montaż elementu Wspornik do montażu na ścianie 37 Środki ostrożności dotyczące instalacji

Komponenty montażowe

11 Instalacja listy Soundbar przed telewizorem 39 12 Aktualizacja oprogramowania 40 Inicjalizacja

13 Rozwiązywanie problemów 42 14 Licencji 43 15 Informacja o Licencji Open Source 44 16 Ważne Informacje Dotyczące Obsługi Serwisowej 44 17 Dane Techniczne i Uwagi 45 Dane techniczne

VOL WOOFER SOUNDBAR SOUND MODE PAIR Urządzenie główne Soundbar Pilot zdalnego sterowania listwy Soundbar/baterie Przewód HDMI Zasilacz sieciowy (Soundbar) Przewód zasilający (Soundbar) x 2 (M4 x L10) x 2 x 2 Szablon do montażu na ścianie Śruba mocująca Śruba Wspornik do montażu na ścianie

• Więcej informacji na temat obsługiwanych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)

• W celu zakupu dodatkowych podzespołów lub opcjonalnych przewodów należy skontaktować się z centrum serwisowym lub działem obsługi klienta rmy Samsung.

• Więcej informacji na temat montażu naściennego patrz strona 37.

• Konstrukcja i dane techniczne mogą ulec zmianie bez powiadomienia.

• Wygląd akcesoriów może odbiegać od przedstawionego na powyższym rysunku. Wkładanie baterii przed użyciem pilota (2 baterie AA) Zsunąć tylną pokrywę w kierunku wskazanym przez strzałkę do momentu jej całkowitego zdjęcia. Włóż 2 baterie typu AA (1,5 V), prawidłowo orientując ich bieguny. Wsunąć z powrotem tylną pokrywę.POL - 8

02 INFORMACJE O PRODUKCIE

Górny panel listwy Soundbar Panel górny Ustaw listwę tak, aby logo rmy SAMSUNG znajdowało się na górze.

Wskaźnik LED Wskaźnik LED miga, świeci lub zmienia kolor w zależności od bieżącego trybu lub stanu listwy Soundbar. Kolor wskaźnika LED i liczba mignięć wskazują aktywny tryb, jak opisano poniżej.

• Kolor diody LED zmienia się na Biały, Błękitny, Zielony, Czerwony, Żółty, Pomarańczowy, Purpurowy i Niebieski w zależności od trybu lub statusu.

Zasilanie Włącza i wyłącza zasilanie. Głośność Regulacja głośności. Źródło

• Naciśnij przycisk (Źródło) , aby zmienić tryb. Po każdej zmianie trybu dioda LED świeci na biało, a następnie gaśnie.Wskaźnik LED Biały Wł -> Wył Biały Wł -> Wył Biały Wł -> Wył„Digital Audio In” lub „TV ARC”„Bluetooth” „USB”POL - 9

• Po podłączeniu przewodu sieciowego przycisk zasilania zacznie działać po 4–6 sekundach.

• Emisja dźwięku z urządzenia rozpocznie się po 4–5 sekundach od momentu jego włączenia.

• Jeśli dźwięk jest emitowany zarówno z telewizora, jak i z listwy Soundbar, należy przejść do menu Ustawienia telewizora i zmienić opcję głośnika telewizora na Zewnętrzne. Panel dolny listwy Soundbar

USB (5V 0.5A) Można tutaj podłączać urządzenia USB, aby odtwarzać zapisane na nich pliki muzyczne za pomocą listwy Soundbar.

DC 24V (Wejście zasilacza) Podłączyć zasilacz sieciowy.

DIGITAL AUDIO IN (OPTICAL) Podłączyć do cyfrowego wyjścia (optycznego) urządzenia zewnętrznego.

HDMI (ARC) Służy do podłączenia do gniazda HDMI (ARC) w telewizorze.

• Odłączając przewód zasilający zasilacza AC/DC od gniazdka ściennego, należy ciągnąć za wtyczkę. Nie wolno ciągnąć za przewód.

• Nie wolno podłączać tego urządzenia ani innych komponentów do gniazda sieciowego, dopóki wszystkie połączenia między komponentami nie zostaną prawidłowo wykonane.POL - 10

Zasilanie Włącza i wyłącza listwę Soundbar. Wskaźnik LED Błękitna dioda miga X1 Wł. Wył. Czerwona dioda miga X3

• Funkcja Auto Power Down Urządzenie automatycznie wyłączy się w poniższych sytuacjach: – W trybie „Digital Audio In” lub „TV ARC” / „Bluetooth” / „USB”, jeśli nie ma sygnału audio przez 20minut.

(Źródło) Nacisnąć, aby wybrać źródło połączone z listwą Soundbar.

(Wycisz) Nacisnąć przycisk (Wycisz), aby wyciszyć dźwięk. Naciśnij go ponownie, aby wyłączyć wyciszenie. Wskaźnik LED Miga powtarzalniePOL - 11

SOUND MODE Naciskając przycisk, możesz wybrać żądany tryb audio. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało. Wskaźnik LED Biała dioda miga X1 „Adaptive Sound” „Music” „DTS Virtual:X” „Standard” – Adaptive Sound Analizuje treść w czasie rzeczywistym i automatycznie zapewnia optymalne pole dźwiękowe w oparciu o cechy treści. – Music Zapewnia bardziej naturalny i wypełniający pomieszczenie dźwięk podczas odtwarzania muzyki. – DTS Virtual:X Potęgujący wrażenia dźwięk 3D z każdej zawartości. – Standard Odtwarzanie oryginalnego dźwięku.

• Bluetooth Power wł./wył. Ta funkcja automatycznie włącza listwę Soundbar po otrzymaniu żądania połączenia z wcześniej połączonego telewizora albo urządzenia Bluetooth. Domyślnie ta funkcja jest włączona. – Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power.

• DRC (Dynamic Range Control) wł./wył. Umożliwia dynamiczne sterowanie brzmieniem dźwięku w standardzie Dolby Digital. Aby włączyć lub wyłączyć funkcję DRC (dynamiczne sterowanie brzmieniem), naciśnij i przytrzymaj przycisk SOUND MODE przez ponad 5 sekund, gdy głośnik Soundbar jest wyłączony. Gdy włączona jest funkcja DRC, redukowane są głośne dźwięki (dźwięk może być zniekształcony). Przycisk SOUND MODE Wskaźnik LED VOL WOOFER SOUND MODE PAIR 5 Sec Błękitna dioda miga X1 Wł.(ust. domyślne) Wył. Czerwona dioda miga X1 DRC wł./wył. Przełączanie wł. wył.POL - 12

Bluetooth PAIR Ustawić listwę Soundbar w trybie parowania Bluetooth. Po naciśnięciu przycisku kolor diody LED zmienia się, jak pokazano poniżej.

• Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski. Wskaźnik LED Czerwony → Zielony → Niebieski Miga Parowanie Połączenie zostało nawiązane Błękitna dioda miga X3

p (Odtwarzanie/Pauza) Odtwarzanie muzyki można również rozpocząć lub zatrzymać poprzez naciśnięcie przycisku „USB”.

Góra/Dół/Lewo/Prawo Naciśnij przycisk Góra/Dół/Lewo/Prawo, aby wybrać lub ustawić funkcje.

• Powtarzanie Aby użyć funkcji powtarzania w trybie „USB”, naciśnij przycisk Góra.

• Zmiana utworu Naciśnij przycisk Prawo, aby wybrać następny plik muzyczny. Naciśnij przycisk Lewo, aby wybrać poprzedni plik muzyczny.POL - 13

(Kontrola dźwięku) Naciskając przycisk, możesz wybrać żądany tryb audio. Żądane ustawienie można dostosować przy użyciu przycisków Góra/Dół. Za każdym razem, gdy zmienia się tryb, kolorowa dioda LED miga na biało. Wskaźnik LED Biała dioda miga X1 „Treble” „Bass” „Sync” „Centre Level” – Aby sterować głośnością wysokich i niskich tonów, wybrać opcję „Treble”, „Bass”, „Sync”, lub „Centre Level” w ustawieniach dźwięku, a następnie dostosować ich głośność w zakresie od –6 do +6 za pomocą przycisków Góra/Dół. EQ 7-pasmowy Nacisnąć i przytrzymać przycisk (Kontrola dźwięku) przez około 5 sekund, aby wyregulować dźwięk w każdym paśmie częstotliwości. Opcje 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz i 10 KHz można wybierać przyciskami Lewo/Prawo. Dla każdej z nich można wybrać ustawienie od –6 do +6 za pomocą przycisków Góra/Dół. (Należy upewnić się, że tryb dźwięku jest ustawiony na „Standard”.) EQ 7-pasmowy VOL WOOFER SOUND MODE PAIR 5 Sec Naciśnij i przytrzymaj przycisk (Kontrola dźwięku) na pilocie przez około 5 sekund. Za pomocą przycisków Lewo/Prawo dostosuj ustawienie między -6 a +6. „150Hz” „150Hz” „300Hz” „600Hz” „1.2kHz” „2.5kHz” „5kHz” „10kHz” – Aby sterować głośnością każdego głośnika, wybrać opcję „Centre Level” w ustawieniach dźwięku, a następnie dostosować ich głośność w zakresie od –6 do +6 za pomocą przycisków Góra/Dół. – Jeśli obraz w telewizorze TV nie jest zsynchronizowany z dźwiękiem emitowanym przez listwę Soundbar, w ustawieniach dźwięku należy wybrać opcję „Sync”, a następnie za pomocą przycisków Góra/Dół dostosować opóźnienie dźwięku w zakresie 0–300 milisekund. (Funkcja niedostępna w trybie „USB” lub „Bluetooth”). – Opcja „Sync” jest obsługiwana tylko w przypadku niektórych funkcji.POL - 14

POZIOM WOOFER (BAS) SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR SOUND MODE VOL WOOFER SOUNDBAR Kiedy subwoofer będzie podłączony, naciśnij przycisk w górę lub w dół, aby wyregulować poziom głośności głośnika niskotonowego do wartości -12 lub od -6 do +6. Kiedy subwoofer będzie rozłączony, naciśnij przycisk w górę lub w dół, aby wyregulować poziom basu między -6 a +6. Aby ustawić poziom głośności głośnika niskotonowego (basu) na 0 (ustawienie domyślne), naciśnij przycisk (Jeśli głośnik Soundbar jest podłączony do bezprzewodowego subwoofera (sprzedawanego oddzielnie)).

Głośność Naciśnij przycisk w górę lub w dół, aby wyregulować głośność. Wskaźnik LED Biała w prawo X1 Głośność rośnie Biała w lewo X1 Głośność spadaPOL - 15 Używanie ukrytych przycisków (z więcej niż jedną funkcją) Ukryty przycisk Strona z informacjami Przycisk na pilocie Funkcja WOOFER (Góra) Pilot telewizora wł./wył. Strona 16 Lewo Automatyczne połączenia TV wł./wył. Strona 27 Góra ID SET Strona 19 (Kontrola dźwięku) EQ 7-pasmowy Strona 13 SOUND MODE DRC wł./wył. Strona 11 Bluetooth Power wł./wył. Strona 11 PAIR Obsługa wielu połączeń Bluetooth wł./wył. Strona 34 Dane wyjściowe dla różnych trybów efektów dźwiękowych Efekt Wejście Wyjście Tylko z głośnikiem Soundbar Z głośnikiem niskotonowym Z głośnikiem niskotonowym i zestawem bezprzewodowego głośnika tylnego Adaptive Sound

• Zestaw bezprzewodowych głośników tylnych rmy Samsung i głośnik niskotonowy można dokupić osobno. Aby zakupić zestaw głośników lub głośnik niskotonowy, należy się skontaktować ze sprzedawcą listwy Soundbar.POL - 16 Regulacja głośności listwy Soundbar za pomocą pilota telewizora Głośność listwy Soundbar można regulować za pomocą pilota telewizora.

• Ta funkcja może być używana wyłącznie z pilotami na podczerwień. Piloty Bluetooth (wymagające parowania) nie są obsługiwane.

• W menu telewizora wybrać opcję Zewnętrzne, tak aby dźwięki były emitowane przez głośnik zewnętrzny.

• Funkcja jest obsługiwana przez urządzenia następujących producentów: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA Pilot telewizora wł./wył.

1. Wyłączyć listwę Soundbar.

2. Nacisnąć i przytrzymać przycisk WOOFER przez 5 sekund.

Każde naciśnięcie przycisku WOOFER w górę i przytrzymanie go przez 5 sekund powoduje przełączenie trybu w następującej kolejności: „Off-TV Remote” (tryb domyślny), „Samsung-TV Remote”, „All-TV Remote”. Stan wskaźnika LED zmienia się po każdej zmianie trybu, jak pokazano poniżej. Przycisk na pilocie Wskaźnik LED Stan SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Off-TV Remote” (Tryb domyślny) Miga na czerwono X1 Pilot telewizora jest wyłączony. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „Samsung-TV Remote” Błękitna dioda miga X1 Pilot na podczerwień telewizora Samsung jest włączony. SOUND MODE VOL WOOFERSOUNDBAR 5 Sec „All-TV Remote” Miga na niebiesko X1 Pilota na podczerwień telewizora innej rmy jest włączony.POL - 17

04 PODŁĄCZANIE LISTWY SOUNDBAR

Podłączanie zasilania Za pomocą elementów zasilających podłącz listwę Soundbar do gniazdka elektrycznego w następującej kolejności:

• Więcej informacji na temat wymaganych źródeł zasilania i zużycia prądu znajduje się na etykiecie umieszczonej na urządzeniu. (Etykieta: dolna część urządzenia głównego Soundbar)

1. Najpierw podłączyć przewód zasilający do zasilacza sieciowego.

Podłączyć zasilacz sieciowy (z przewodem zasilającym) do listwy Soundbar.

2. Podłączyć przewód zasilający do gniazdka elektrycznego.

DC 19V Przewód zasilającyZasilacz sieciowy SERVICE DC 24V

(OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) DC 24V SERVICEDIGITAL AUDIO IN (OPTICAL) DC 19V Dolna część urządzenia głównego Soundbar UWAGI

• W przypadku odłączenia i ponownego podłączenia przewodu zasilającego, gdy urządzenie jest włączone, listwa Soundbar włączy się automatycznie.

• Zasilacz sieciowy musi leżeć płasko na stole lub podłodze. Jeśli zasilacz transformatorowy zostanie powieszony wejściowym przewodem sieciowym w górę, do wnętrza zasilacza może dostać się woda lub inne ciała obce i spowodować jego niepoprawne działanie.POL - 18 Podłączanie urządzenia SWA-9100S (sprzedawanego oddzielnie) Aby uzyskać efekt dźwięku przestrzennego, do listwy Soundbar można podłączyć zestaw tylnych głośników bezprzewodowych Samsung (SWA-9100S — do nabycia osobno).

1. Podłącz moduł odbiornika bezprzewodowego do 2 głośników dźwięku przestrzennego.

– Podczas podłączania przewodu głośnika podłącz przewód rdzenia do głośnika. SURROUND-RIGHTSURROUND-RIGHT – Przewody głośników są oznaczone kolorami. SURROUND-LEFTID SET

2. Sprawdź, czy moduł odbiornika bezprzewodowego po podłączeniu do gniazda elektrycznego

przeszedł w stan oczekiwania.

• Niebieska dioda LED LINK na module odbiornika bezprzewodowego zacznie migać. Jeśli dioda LED nie miga, naciśnij długopisem przycisk ID SET w tylnej części modułu odbiornika bezprzewodowego i przytrzymaj go przez 5–6 sekund, aż dioda LED LINK zacznie migać (na niebiesko). Więcej informacji na temat diody LED zawiera instrukcja obsługi modelu SWA-9100S. ID SET

Naciśnij i przytrzymaj przycisk Góra na pilocie przez 5 sekund.

• Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony

• Zielony → Niebieski. Przycisk na pilocie Wskaźnik LED SOUNDMODE PAIR 5 Sec Czerwony → Zielony → Niebieski Miga Parowanie Połączenie zostało nawiązane Błękitna dioda miga X3 PRZESTROGA

• Jeśli listwa Soundbar odtwarza muzykę w chwili łączenia z urządzeniem SWA-9100S, głośnik niskotonowy może przerywać w trakcie nalizowania połączenia.

4. Sprawdź, czy kontrolka LINK świeci nieprzerwanie na niebiesko (oznacza to, że połączenie zostało

zakończone). STANDBY LINK STANDBY LINK Stałe światło niebieskie Kontrolka LINK przestanie migać, a zacznie świecić nieprzerwanie, gdy pomiędzy listwą Soundbar a modułem bezprzewodowego odbiornika zostanie nawiązane.

5. Jeśli urządzenie SWA-9100S nie jest podłączone, powtórz Kroki 2–4.POL - 20

Podłączanie urządzenia SWA-W500 (sprzedawanego oddzielnie)

1. Wyłączyć listwę Soundbar przez naciśnięcie przycisku (Zasilanie) na pilocie zdalnego sterowania.

VOL WOOFER SOUNDBAR SOUNDMODE PAIR Miga na czerwono X3

2. Podłączyć bezprzewodowy głośnik niskotonowy i sprawdzić, czy jest w stanie gotowości.

• Podłączyć przewód zasilający bezprzewodowego głośnika niskotonowego do gniazdka elektrycznego i do bezprzewodowego głośnika niskotonowego, aby włączyć bezprzewodowy głośnik niskotonowy. Dioda LINK LED (niebieska dioda LED) na bezprzewodowym głośniku niskotonowym zacznie migać. Jeśli dioda LED nie miga, nacisnąć końcówką długopisu przycisk ID SET na tylnej części bezprzewodowego głośnika niskotonowego i przytrzymać go przez 5–6 sekund, aż dioda LINK LED zacznie migać (na niebiesko). Więcej informacji na temat diody LED zawiera instrukcja obsługi zestawu SWA-W500. Tył bezprzewodowego głośnika niskotonowego

Przód bezprzewodowego głośnika niskotonowego

• Jednostka główna jest ciężka. Naciskając przycisk ID SET lub podłączając przewód zasilający do tylnej części produktu, należy uważać, by nie przytrzasnąć palców.

• Górna część głośnika niskotonowego jest podatna na zarysowania. Należy się z nią obchodzić ostrożnie. Głośnik Spód bezprzewodowego głośnika niskotonowego

• Nie naciskać ani nie uderzać dolnej części korpusu elementu Głośnik. Takie działanie może go odkształcić lub uszkodzić.POL - 21

Naciśnij i przytrzymaj przycisk Góra na pilocie przez 5 sekund.

• Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony

• Zielony → Niebieski. Przycisk na pilocie Wskaźnik LED SOUND MODE PAIR 5 Sec Czerwony → Zielony → Niebieski Miga Parowanie Połączenie zostało nawiązane Błękitna dioda miga X3

4. Sprawdzić, czy dioda LINK LED świeci na niebiesko światłem ciągłym (nawiązane połączenie).

Przód bezprzewodowego głośnika niskotonowego Przestaje migać. Świeci na niebiesko. W przypadku połączenia listwy Soundbar z bezprzewodowym głośnikiem niskotonowym dioda LINK LED przestaje migać i świeci na niebiesko światłem ciągłym.

5. Jeśli urządzenie SWA-W500 nie jest podłączone, powtórz Kroki 2–4.

UWAGI – Nie wolno podłączać przewodu zasilającego tego urządzenia lub telewizora do gniazda sieciowego, dopóki wszystkie połączenia między komponentami nie zostaną prawidłowo wykonane. – Przed przeniesieniem lub zamontowaniem tego urządzenia należy wyłączyć zasilanie i odłączyć przewód zasilający. – Maksymalna odległość przesyłu sygnału bezprzewodowego jednostki głównej wynosi ok. 10 m, ale może się różnić w zależności od środowiska pracy. Jeśli między jednostką główną a bezprzewodowym głośnikiem niskotonowym znajduje się ściana z betonu zbrojonego lub ściana zawierająca elementy metalowe, działanie systemu może być niemożliwe, ponieważ metal blokuje przesył sygnału bezprzewodowego.

– Anteny odbiorcze sygnału bezprzewodowego są wbudowane w bezprzewodowy głośnik niskotonowy. Trzymaj urządzenia z dala od wody i wilgoci. – W celu zapewnienia optymalnej jakości odsłuchu należy się upewnić, że obszar wokół bezprzewodowego subwoofera i bezprzewodowego modułu odbiornika (sprzedawany oddzielnie) jest wolny od przeszkód mogących wpływać na jego jakość.POL - 22

05 KORZYSTANIE Z PRZEWODOWEGO

POŁĄCZENIA Z TELEWIZOREM

Metoda 1. Podłączanie za pomocą przewodu HDMI PRZESTROGA

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.

• Aby podłączyć telewizor i listwę Soundbar za pomocą przewodu HDMI, należy skorzystać ze złączy z oznaczeniem ARC. W przeciwnym razie dźwięk z telewizora może nie być odtwarzany.

• Zalecany przewód to High-Speed HDMI Cable with Ethernet. Podłączanie urządzenia do telewizora, który obsługuje standard HDMI ARC (Audio Return Channel — Kanał zwrotny audio) HDMI IN (ARC)

HDMI (ARC) DIGITAL AUDIO IN (OPTICAL) Podłączyć do portu HDMI IN (ARC) w telewizorze.Przewód HDMI Panel dolny listwy SoundbarPodłączyć do portu HDMI (ARC) na urządzeniu głównym Soundbar.Górna część listwy SoundbarWskaźnik LED Biały Wł -> Wył„TV ARC”

1. Przy wyłączonej listwie Soundbar i telewizorze podłączyć przewód HDMI w sposób przedstawiony

2. Włączyć listwę Soundbar i telewizor.

3. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.POL - 23

• Jeśli dźwięk z telewizora nie jest odtwarzany, naciśnij górny panel głośnika Soundbar lub przycisk (Źródło) na pilocie, aby wybrać tryb „Digital Audio In”.

• Jeśli dźwięk nie jest odtwarzany, należy sprawdzić ponownie połączenie kablem HDMI.

• Użyć przycisków regulacji głośności na pilocie telewizora, aby zmienić poziom głośności listwy Soundbar. UWAGI

• W przypadku połączenia listwy Soundbar z telewizorem obsługującym standard HDMI ARC (Audio Return Channel) za pomocą przewodu HDMI można przesyłać cyfrowe dane wideo i audio bez konieczności korzystania z oddzielnego przewodu optycznego.

• Jeśli to możliwe, zalecamy użycie przewodu HDMI bez żył. W przypadku stosowania przewodu HDMI z żyłami jego średnica nie powinna przekraczać 14 mm.

• Funkcja ta jest niedostępna, jeśli przewód HDMI nie obsługuje standardu ARC.

• Jeśli przesyłany dźwięk jest kodowany w standardzie Dolby Digital, a w telewizorze dla ustawienia „Format wyjściowego dźwięku cyfrowego” wybrano opcję PCM, zalecamy zmianę ustawienia na Dolby Digital. Jeśli ustawienie w telewizorze zostanie zmienione, jakość dźwięku ulegnie poprawie. (W menu telewizora standardy Dolby Digital i PCM mogą być określane inaczej, w zależności od producenta telewizora.)POL - 24 Metoda 2. Podłączanie urządzenia za pomocą przewodu optycznego Lista kontrolna wstępnego podłączania

• W przypadku podłączenia przewodu HDMI i przewodu optycznego sygnał HDMI jest odbierany w pierwszej kolejności.

• Jeśli używany jest przewód optyczny, a złącza są zakryte, należy zdjąć osłony. Wskaźnik LED Biały Wł -> Wył „Digital Audio In” DC 24V SERVICE

(OPTICAL) OPTICAL OUT Panel dolny listwy Soundbar Przewód optyczny (sprzedawany oddzielnie) Górna część listwy Soundbar

1. Gdy telewizor i listwa Soundbar są wyłączone, podłączyć przewód optyczny (sprzedawany

oddzielnie) do portu DIGITAL AUDIO IN (OPTICAL) na listwie Soundbar i do portu wyjściowego OPTICAL w telewizorze, jak pokazano na rysunku.

2. Włączyć listwę Soundbar i telewizor.

3. Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb „Digital Audio In”.

4. Dźwięk z telewizora jest odtwarzany przez listwę Soundbar.POL - 25

Używanie funkcji Q-Symphony Funkcja Q-Symphony pozwala zsynchronizować listwę Soundbar i telewizor Samsung tak, aby dźwięk był emitowany z obu urządzeń, co zapewni optymalny efekt dźwięku przestrzennego. Po podłączeniu listwy Soundbar menu „TV+Soundbar” pojawi się w menu Wyjście dźwięku telewizora. Wybrać odpowiednie menu. Wskaźnik LED Biały Wł -> Wył „Digital Audio In” Menu telewizora LUB Przewód optyczny (sprzedawany oddzielnie) Przewód HDMI

• Przykład menu telewizora: TV + [AV] Soundbar Nazwa modelu [HDMI] UWAGI

• Może działać w zależności od kodeka obsługiwanego przez telewizor.

• Ta funkcja jest obsługiwana tylko wtedy, gdy podłączony jest kabel HDMI lub kabel optyczny (sprzedawany oddzielnie).

• Ta funkcja jest dostępna w przypadku telewizorów Samsung, które trały na rynek w 2020 roku lub później, i niektórych modeli głośnika Soundbar.POL - 26

06 KORZYSTANIE Z BEZPRZEWODOWEGO

POŁĄCZENIA Z TELEWIZOREM

Połączenie przez Bluetooth Jeśli nawiązano połączenie z telewizorem Samsung za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

• Jednocześnie można podłączyć tylko jeden telewizor Samsung.

• Można podłączyć telewizor Samsung, który obsługuje technologię Bluetooth. Sprawdzić dane techniczne telewizora. Początkowe połączenie

1. Naciśnij przycisk PAIR na pilocie Soundbar lub naciśnij przycisk (Źródło) na górnym panelu

Soundbar, aby przejść do trybu „Bluetooth”. Przycisk parowania Bluetooth Wskaźnik LED SOUND MODE PAIR LUB Czerwony → Zielony → Niebieski Miga Parowanie Połączenie zostało nawiązane Błękitna dioda miga X3 Gdy tryb „Bluetooth” jest aktywny 5 Sec

• Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski. „Ready to connect via Bluetooth.”

2. Wybrać tryb Bluetooth na ekranie telewizora Samsung.

(Na przykład Strona główna ( ) Ustawienia ( ) Dźwięk Wyjście dźwięku Lista głośników Bluetooth [AV] Samsung Soundbar S5A-Series (Bluetooth))

3. Wybrać urządzenie „[AV] Samsung Soundbar S5A-Series” z listy na ekranie telewizora.

Dostępna listwa Soundbar ma oznaczenie „Wymaga sparowania” lub „Sparowany” na liście urządzeń Bluetooth na ekranie telewizora. Aby połączyć telewizor Samsung z listwą Soundbar, należy wybrać komunikat, a następnie nawiązać połączenie.

4. Teraz można odtwarzać dźwięk z telewizora Samsung za pomocą listwy Soundbar.

• Jeśli istnieje dziennik połączeń między listwą Soundbar a telewizorem Samsung, listwa dźwiękowa jest automatycznie podłączana przez zmianę trybu na „Bluetooth”.POL - 27 Błąd połączenia z urządzeniem

• Jeśli istniejąca listwa Soundbar (np. [AV] Samsung Soundbar S5A-Series) znajduje się na liście głośników telewizora Samsung, należy ją usunąć.

• Następnie powtórzyć kroki 1–3. Odłączanie listwy Soundbar od telewizora Samsung Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „Bluetooth”.

• Odłączanie może chwilę potrwać, ponieważ telewizor Samsung musi otrzymać odpowiedź od listwy Soundbar. (Wymagany czas może się różnić w zależności od modelu telewizora Samsung.) Automatyczne połączenia TV wł./wył. Aby wyłączyć funkcję automatycznego łączenia przez Bluetooth listwy Soundbar z telewizorem, przytrzymaj przycisk Lewo na pilocie zdalnego sterowania przez 5 sekund. Listwa Soundbar musi być wtedy w trybie „ Bluetooth Ready ”. (Przełącz ją z Wł. na Wył.) Przycisk W lewo Wskaźnik LED 5 Sec Błękitna dioda miga X1 Wł.(ust. domyślne) Wył. Czerwona dioda miga X1 Bluetooth Ready Przełączanie wł. wył. Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.

• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.

• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 20 minut.

• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach: – Jeśli na listwę Soundbar oddziałuje silne pole elektryczne. – Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar. – Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.POL - 28

07 NAWIĄZYWANIE POŁĄCZENIA Z

URZĄDZENIEM ZEWNĘTRZNYM

Podłączanie urządzenia za pomocą przewodu optycznego Wskaźnik LED Biały Wł -> Wył „Digital Audio In” DC 24V SERVICE

OPTICAL OUT Panel dolny listwy Soundbar Przewód optyczny (sprzedawany oddzielnie) Górna część listwy Soundbar Odtwarzacz BD/ Odtwarzacz DVD/ Dekoder STB/Konsola do gier

1. Jeśli urządzenie zewnętrzne i listwa Soundbar są wyłączone, połączyć port DIGITAL AUDIO IN

(OPTICAL) na listwie Soundbar oraz OPTICAL port wyjściowy urządzenia zewnętrznego za pomocą kabla optycznego (sprzedawany oddzielnie), jak pokazano na rysunku.

2. Włączyć listwę Soundbar i urządzenie zewnętrzne.

3. Wybrać tryb „Digital Audio In” poprzez naciśnięcie przycisku (Źródło) na panelu górnym lub na

4. Dźwięk z urządzenia zewnętrznego jest wyprowadzany z listwy Soundbar.POL - 29

08 PODŁĄCZANIE URZĄDZENIA PAMIĘCI USB System Soundbar może odtwarzać pliki muzyczne znajdujące się na urządzeniach pamięci masowej.

(OPTICAL) USB (5V 0.5A) DC 24V Kabel adaptera micro-USB do USB (sprzedawany oddzielnie) Wskaźnik LED Biały Wł -> Wył „USB”

1. Podłącz do głośnika Soundbar pamięć USB za pomocą powyższego kabla adaptera USB.

• Kabel adaptera micro-USB do USB jest sprzedawany oddzielnie. W celu zakupu należy skontaktować się z Centrum serwisowym rmy Samsung lub Działem obsługi klienta rmy Samsung.

2. Naciśnij przycisk (Źródło) na panelu górnym albo na pilocie i wybierz tryb „USB”.

3. Za pomocą systemu Soundbar można teraz odtwarzać pliki muzyczne zapisane na urządzeniach

• System Soundbar wyłączy się automatycznie (Auto Power Down), jeżeli przez ponad 20 minut nie zostanie podłączone żądne urządzenie USB.POL - 30 Lista zgodności Rozszerzenie Kodek Częstotliwość próbkowania Szybkość transmisji *.mp3 MPEG 1 Layer2 16 kHz ~ 48 kHz 80 ~ 320 kb/s MPEG 1 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s MPEG 2 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s MPEG 2.5 Layer3 16 kHz ~ 48 kHz 80 ~ 320 kb/s *.wma Wave_Format_MSAudio1 16 kHz ~ 48 kHz 56 ~ 128 kb/s Wave_Format_MSAudio2 16 kHz ~ 48 kHz 56 ~ 128 kb/s *.aac AAC 16 kHz ~ 96 kHz 48 ~ 320 kb/s AAC-LC 16 kHz ~ 96 kHz 128 ~ 192 kb/s 5.1-kanałowy 320 kb/s HE-AAC 24 kHz ~ 96 kHz 48 ~ 64 kb/s 5.1-kanałowy 160 kb/s *.wav - 16 kHz ~ 48 kHz do 3000 kb/s *.ac FLAC 32 kHz ~ 192 kHz 162 ~ 8100 kb/s *.aiff AIFF 32 kHz ~ 192 kHz 1024 ~ 9216 kb/s *.ogg OGG 1.1.0 16 kHz ~ 48 kHz 50 ~ 500 kb/s

• Jeżeli na urządzeniu USB zapisanych jest zbyt wiele folderów (około 200) i plików (około 2000), uzyskanie dostępu do nich i odtworzenie ich przez głośnik Soundbar może zająć trochę czasu.POL - 31

Połączenie przez Bluetooth Jeśli nawiązano połączenie z urządzeniem mobilnym za pomocą Bluetooth, dźwięk stereo może być odtwarzany bez użycia przewodów.

• Jeśli sparowane urządzenie Bluetooth zostanie podłączone przy wyłączonej listwie Soundbar, listwa Soundbar włączy się automatycznie. Początkowe połączenie

• W przypadku nawiązywania połączenia z nowym urządzeniem Bluetooth należy upewnić się, że urządzenie znajduje się w odległości 1 m.

1. Naciśnij przycisk PAIR na pilocie Soundbar lub naciśnij przycisk (Źródło) na górnym panelu

Soundbar, aby przejść do trybu „Bluetooth”. Przycisk parowania Bluetooth Wskaźnik LED SOUND MODE PAIR LUB Czerwony → Zielony → Niebieski Miga Parowanie Połączenie zostało nawiązane Błękitna dioda miga X3 Gdy tryb „Bluetooth” jest aktywny 5 Sec

• Do zakończenia parowania kolor diody LED zmianie się kolejno w następujący sposób Czerwony → Zielony → Niebieski. „Ready to connect via Bluetooth.”

2. W urządzeniu wybrać „[AV] Samsung Soundbar S5A-Series” z wyświetlanej listy.

3. Odtwarzać pliki muzyczne z urządzenia podłączonego przez Bluetooth za pomocą listwy

Soundbar. Jeśli urządzenie nie nawiąże połączenia

• Jeśli istniejąca listwa Soundbar (np. „[AV] Samsung Soundbar S5A-Series”) znajduje się na liście głośników urządzenia mobilnego, należy ją usunąć.

• Następnie powtórzyć kroki 1 i 2. Urządzenie mobilnePOL - 32 Uwagi dotyczące połączenia Bluetooth

• Umieścić nowe urządzenie w odległości 1 m, aby nawiązać połączenie przez Bluetooth.

• Jeśli podczas nawiązywania połączenia z urządzeniem Bluetooth pojawi się monit o wprowadzanie kod PIN, należy wpisać <0000>.

• W trybie gotowości listwa Soundbar automatycznie się wyłącza po upłynięciu 20 minut.

• Listwa Soundbar może nie wyszukiwać urządzeń Bluetooth ani nie nawiązywać z nimi połączenia w poniższych warunkach: – Jeśli na listwę Soundbar oddziałuje silne pole elektryczne. – Jeśli kilka urządzeń Bluetooth jest jednocześnie parowanych z listwą Soundbar. – Jeśli urządzenie Bluetooth jest wyłączone, nie znajduje się w zasięgu lub nie działa prawidłowo.

• Urządzenia elektroniczne mogą powodować zakłócenia sygnału radiowego. Urządzenia generujące fale elektromagnetyczne, takie jak kuchenki mikrofalowe, bezprzewodowe urządzenia LAN itp., nie mogą znajdować się w pobliżu urządzenia głównego Soundbar.

• Listwa Soundbar obsługuje dane SBC (44,1 kHz, 48 kHz).

• Połączenia należy nawiązywać wyłącznie z urządzeniami Bluetooth, które obsługują funkcję A2DP (AV).

• Listwy Soundbar nie można połączyć z urządzeniem Bluetooth, które obsługuje wyłącznie funkcję zestawu głośnomówiącego HF (Hands Free).

• Podczas łączenia listwy Soundbar z urządzeniem Bluetooth oba urządzenia należy umieścić jak najbliżej siebie.

• Im dalej listwa Soundbar i urządzenie Bluetooth będą od siebie oddalone, tym niższa będzie jakość dźwięku. Połączenie Bluetooth może zostać przerwane, gdy urządzenia znajdą się poza swoim zasięgiem.

• Połączenie Bluetooth może nie działać zgodnie z założeniami w obszarach o słabym odbiorze.

• Urządzenie Bluetooth może emitować hałas lub działać wadliwie w następujących warunkach: – Gdy ciało styka się z przekaźnikiem sygnału w urządzeniu Bluetooth lub listwie Soundbar. – W narożnikach pomieszczenia lub gdy w pobliżu znajduje się przeszkoda, np. ściana lub przegroda, mogąca powodować zmiany pola elektrycznego. – W przypadku narażenia na zakłócenia radiowe pochodzące od innych produktów działających w tym samym zakresie częstotliwości, takich jak sprzęt medyczny, kuchenki mikrofalowe i bezprzewodowe urządzenia LAN. – Takie przeszkody, jak drzwi i ściany, mogą nadal wpływać na jakość dźwięku, nawet gdy urządzenia znajdują się w efektywnym zasięgu.

• Należy pamiętać, że podczas korzystania z funkcji Bluetooth nie można sparować listwy Soundbar z innymi urządzeniami Bluetooth.

• To urządzenie bezprzewodowe może powodować zakłócenia elektryczne podczas pracy.POL - 33 Bluetooth Power wł./wył. Jeżeli uprzednio sparowane urządzenie Bluetooth spróbuje się połączyć z listwą Soundbar, kiedy funkcja Bluetooth Power jest włączona, a listwa Soundbar jest wyłączona, wówczas listwa Soundbar automatycznie się włączy.

1. Naciśnij i przytrzymaj przycisk SOUND MODE na pilocie przez co najmniej 5 sekund, gdy listwa

Soundbar jest włączona.

2. Wielokolorowa kontrolka LED na głośniku Soundbar miga na „Niebiesko”.

Przycisk SOUND MODE Wskaźnik LED VOL WOOFER SOUND MODE PAIR 5 Sec Błękitna dioda miga X1 Wł.(ust. domyślne) Wył. Czerwona dioda miga X1 Bluetooth Power wł./wył. Przełączanie wł. wył. Odłączanie urządzenia Bluetooth od listwy Soundbar Urządzenia Bluetooth można odłączyć od systemu Soundbar. Aby zapoznać się z instrukcją, należy przeczytać podręcznik użytkownika urządzenia Bluetooth.

• System Soundbar zostanie odłączony.

• Jeśli listwa Soundbar nie jest połączona z urządzeniem Bluetooth, wielokolorowy wskaźnik LED na listwie Soundbar zamiga trzy razy na „Czerwono”. Odłączanie systemu Soundbar od urządzenia Bluetooth Nacisnąć przycisk (Źródło) na panelu górnym albo na pilocie i wybrać tryb inny niż „Bluetooth”.

• Odłączanie może trochę potrwać, gdyż urządzenie Bluetooth musi otrzymać odpowiedź od urządzenia Soundbar. (Czas odłączania może się różnić w zależności od urządzenia Bluetooth).

• Jeśli listwa Soundbar nie jest połączona z urządzeniem Bluetooth, wielokolorowy wskaźnik LED na listwie Soundbar zamiga trzy razy na „Czerwono”.POL - 34 Połączenie Bluetooth Multi Listwa Soundbar może być jednocześnie połączona z 2 urządzeniami Bluetooth. Urządzenie Bluetooth A Urządzenie Bluetooth B Automatyczne połączenia TV wł./wył.

1. Naciśnij iprzytrzymaj przycisk PAIR na pilocie przez dłużej niż 5sekund, gdy głośnik Soundbar jest

2. Wielokolorowa kontrolka LED na głośniku Soundbar miga na „Niebiesko”.

Przycisk parowania Bluetooth Wskaźnik LED W trybie czuwania SOUND MODE PAIR 5 Sec Błękitna dioda miga X1 Obsługa wielu połączeń wł. (domyślnie) Obsługa wielu połączeń wył.. Czerwona dioda miga X1

3. Podłączyć listwę Soundbar do maksymalnie dwóch urządzeń Bluetooth. (Patrz strona 31)

4. Muzyka odtwarzana jest z jednego z podłączonych urządzeń Bluetooth, gdy podłączone są dwa

5. Jeśli muzyka jest odtwarzana z urządzenia Bluetooth „B” podczas odtwarzania z urządzenia „A”,

muzyka zacznie być odtwarzana na urządzeniu „B” i automatycznie zatrzymana/wstrzymana na urządzeniu „A”.

6. W wersjach starszych niż AVRCP V1.4 czas przełączania urządzenia odtwarzającego muzykę może

być opóźniony. Parowanie Bluetooth Multi Parowanie wielu urządzeń z listwą Soundbar

1. Włączyć listwę Soundbar.

2. Tylko w trybie „Bluetooth” : naciśnij i przytrzymaj przycisk (źródło) na górnej części obudowy

głośnika Soundbar przez co najmniej 5 sekund, aby głośnik Soundbar przełączył się w tryb „Bluetooth Pairing”. Następnie w urządzeniu Bluetooth włącz funkcję Bluetooth i wybierz głośnik Soundbar z listy dostępnych urządzeń. Głośnik Soundbar automatycznie nawiąże połączenie z urządzeniem Bluetooth.

3. Drugie urządzenie Bluetooth można sparować i połączyć z listwą Soundbar tą samą metodą.

W przypadku próby podłączenia 3-go urządzenia, podłączone urządzenie, które nie odtwarza dźwięku, utraci połączenie Bluetooth, ale nadal będzie sparowane z listwą Soundbar.

4. Stosując tę samą metodę można sparować nawet 8 urządzeń Bluetooth, przy czym tylko ostatnie 2

będą nadal połączone z listwą Soundbar w tym samym momencie.POL - 35 UWAGI

• Podłączaj głośnik Soundbar do maksymalnie dwóch urządzeń Bluetooth.

• Muzyka odtwarzana jest z jednego z podłączonych urządzeń Bluetooth, gdy podłączone są dwa urządzenia.

• Jeśli muzyka jest odtwarzana z urządzenia „B” Bluetooth podczas odtwarzania z urządzenia „A”, muzyka zacznie być odtwarzana na urządzeniu „B” i automatycznie zatrzymana/wstrzymana na urządzeniu „A”.

• W wersjach starszych niż AVRCP V1.4 czas przełączania urządzenia odtwarzającego muzykę może być opóźniony.

• Urządzenie można przełączyć za pomocą powiadomienia lub alarmu na niektórych urządzeniach.

• Niektóre urządzenia nie obsługują wielu połączeń Bluetooth.

• Tryb Parowanie Bluetooth zostaje zatrzymany, jeśli w ciągu 3 minut żadne urządzenie nie zostanie sparowane.

• Przełączanie urządzeń może zająć w niektórych aplikacjach do 7 sekund.

• Przy próbie podłączenia trzeciego urządzenia Bluetooth urządzenia A lub B zostaną rozłączone. (Urządzenie, które obecnie nie odtwarza, zostanie odłączone).

• Jednocześnie do głośnika Soundbar podłączyć można tylko jeden telewizor rmy Samsung lub dwa urządzenia Bluetooth.

• Głośnik Soundbar zostanie odłączony od urządzeń Bluetooth, gdy otrzyma żądanie połączenia z telewizora Samsung.POL - 36 Korzystanie z funkcji Tap Sound Dotknij głośnika Soundbar urządzeniem mobilnym, aby odtwarzać dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

• W zależności od urządzenia mobilnego funkcja ta może nie być obsługiwana.

• Funkcja ta jest kompatybilna wyłącznie z urządzeniami mobilnymi rmy Samsung z systemem Android w wersji 8.1 lub nowszej. Urządzenie mobilne Aplikacja SmartThings Górna część listwy Soundbar

1. Włączyć funkcję Tap Sound na urządzeniu mobilnym.

• Informacje na temat włączania tej funkcji zawiera punkt „Włączanie funkcji Tap Sound” poniżej.

2. Dotknąć listwy Soundbar urządzeniem mobilnym. Wybrać „Rozpocznij teraz” w wyświetlonym

oknie komunikatu. Między urządzeniem mobilnym i listwą Soundbar zostanie nawiązanie połączenie Bluetooth.

3. Odtwarzaj dźwięk z urządzenia mobilnego za pomocą głośnika Soundbar.

• Funkcja ta pozwala nawiązać połączenie Bluetooth między urządzeniem mobilnym i listwą Soundbar po wykryciu drgań występujących, gdy urządzenie styka się z listwą Soundbar.

• Nie dotykać urządzeniem mobilnym ostrej krawędzi listwy Soundbar. Może dojść do zarysowania lub uszkodzenia listwy Soundbar lub urządzenia mobilnego.

• Zaleca się, aby urządzenie mobilne znajdowało się w etui. Lekko dotknąć szerokiego obszaru w górnej części listwy Soundbar; nie używać nadmiernej siły.

• Aby użyć tej funkcji, zaktualizować aplikację SmartThings do najnowszej wersji. W zależności od wersji aplikacji funkcja ta może nie być obsługiwana. Włączanie funkcji Tap Sound W aplikacji SmartThings włączyć funkcję Tap View, Tap Sound.

1. Uruchomić aplikację SmartThings w urządzeniu mobilnym.

2. Wybrać ( → ) na ekranie aplikacji SmartThings wyświetlonym w urządzeniu mobilnym.

3. Wybrać ustawienie Wł. dla funkcji „Tap View, Tap Sound”, aby umożliwić działanie tej funkcji, gdy

urządzenie mobilne znajdzie się w pobliżu listwy Soundbar. UWAGI

• Jeśli w urządzeniu mobilnym włączony jest tryb oszczędzania energii, funkcja Tap Sound nie działa.

• Funkcja Tap Sound może nie działać, jeśli w pobliżu listwy Soundbar będą znajdować się urządzenia powodujące zakłócenia komunikacji radiowej, takie jak urządzenia elektryczne. Umieścić urządzenia, które mogą powodować zakłócenia komunikacji radiowej, w odpowiedniej odległości od listwy Soundbar.POL - 37 10 MONTAŻ ELEMENTU WSPORNIK DO

ŚCIANIE Środki ostrożności dotyczące instalacji

• Montować wyłącznie na ścianach pionowych.

• Nie należy montować w miejscu o wysokiej temperaturze i/lub wilgotności.

• Sprawdzić, czy ściana jest odpowiednio wytrzymała, aby utrzymać ciężar urządzenia. Jeśli nie, wzmocnić ją lub wybrać inne miejsce montażu.

• Należy kupić i stosować śruby lub kołki rozporowe odpowiednie do rodzaju wybranej ściany (płyta kartonowo-gipsowa, płyta metalowa, drewno itp.). Jeśli to możliwe, śruby należy mocować do słupów konstrukcji szkieletowej ściany.

• Kupić śruby mocujące odpowiednie do rodzaju i grubości ściany, na której ma zostać zawieszona listwa Soundbar. – Średnica: M5 – Długość: zaleca się długość 35 mm lub większą.

• Podłączyć przewody od jednostki do urządzeń zewnętrznych przed zamontowaniem listwy Soundbar na ścianie.

• Przed montażem upewnij się, że jednostka jest wyłączona i odłączona do źródła zasilania. W przeciwnym razie istnieje ryzyko porażenia elektrycznego. Komponenty montażowe Szablon do montażu na ścianie x 2 (M4 x L10) x 2 Śruba mocująca Śruba x 2 Wspornik do montażu na ścianie

1. Umieść Szablon do montażu na ścianie na

• Szablon do montażu na ścianie musi być ustawiony poziomo.

• Jeśli na ścianie zamontowany jest telewizor, montaż listwy Soundbar należy wykonać w odległości co najmniej 5 cm pod telewizorem. Co najmniej 5 cmPOL - 38

2. Wyrównaj oznaczenie Linia środkowa do

montażu na ścianie papierowego szablonu z linią środkową telewizora (jeżeli listwa Soundbar jest montowana poniżej telewizora), a następnie przymocuj taśmą do ściany element Szablon do montażu na ścianie.

• Jeżeli listwa nie jest mocowana poniżej telewizora, należy ustawić oznaczenie Linia środkowa na środku obszaru montażu. Linia środkowa

3. Użyć długopisu, aby zaznaczyć położenia

otworów i zdjąć Szablon do montażu na ścianie.

4. Używając wiertła odpowiedniej wielkości,

wywierć w ścianie otwory w zaznaczonych miejscach.

• Jeżeli oznaczenia nie odpowiadają położeniu kołków, należy włożyć wotwory odpowiednie kotwy przed umieszczeniem wnich śrub wsporczych. Jeżeli stosowane są kotwy, należy wywiercić odpowiednio duże otwory.

5. W każdą Śruba mocująca wciśnij śrubę

(sprzedawana oddzielnie), a następnie mocno wkręć ją w otwór śruby wsporczej.

6. W odpowiednim ułożeniu na spodniej części

listwy Soundbar zamontuj 2 elementy Wspornik do montażu na ścianie za pomocą 2 elementów Śruba.

• Podczas montażu upewnij się, że części do zawieszania Wspornik do montażu na ścianie znajdują się za tylną częścią listwy Soundbar. Tylna część listwy Soundbar Prawy koniec listwy SoundbarPOL - 39

7. Zamontuj listwę Soundbar z

przymocowanymi Wspornik do montażu na ścianie, zawieszając Wspornik do montażu na ścianie na Śruba mocująca na ścianie.

8. Przesuń listwę Soundbar w dół zgodnie z

poniższą ilustracją, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zabezpieczone na elementach Śruba mocująca.

• Wsuń elementy Śruba mocująca do szerszej (dolnej) części elementów Wspornik do montażu na ścianie, a następnie przesuń elementy Wspornik do montażu na ścianie w dół, tak aby elementy Wspornik do montażu na ścianie były odpowiednio zamocowane na elementach Śruba mocująca. 11 INSTALACJA LISTY SOUNDBAR PRZED TELEWIZOREM 3 cm lub więcej Zamocowanie środka listwy dźwiękowej na środku telewizora, jak pokazano na obrazku. Umieścić listwę Soundbar w odległości co najmniej 3 cm od telewizora. UWAGI

• Upewnić się, że listwa Soundbar jest umieszczona na płaskiej i solidnej powierzchni.

• Niewystarczająca odległość od telewizora może powodować problemy akustyczne.POL - 40 12 AKTUALIZACJA OPROGRAMOWANIA Ważne: Po aktualizacji zachowaj oryginalne Ustawienia.

(OPTICAL) USB (5V 0.5A) DC 24V Kabel adaptera micro-USB do USB (sprzedawany oddzielnie) Panel dolny listwy Soundbar

1. Podłącz pamięć USB do portu USB na

komputerze. Ważne: Upewnij się, że na pamięci USB nie ma żadnych plików muzycznych. Może to spowodować niepowodzenie aktualizacji oprogramowania układowego.

2. Przejdź na stronę (samsung.com)

wybierz opcję Wprowadź numer modelu, a następnie nazwę modelu głośnika Soundbar. Wybierz instrukcje obsługi i materiały do pobrania, a następnie pobierz plik najnowszej wersji oprogramowania.

3. Zapisz pobrane oprogramowanie na pamięci

USB i wybierz opcję „Wypakuj tutaj”, aby rozpakować folder.

4. Włącz głośnik Soundbar i podłącz pamięć

USB zawierającą aktualizację oprogramowania do wtyku żeńskiego na kablu adaptera micro-USB. Podłącz kabel do portu USB w głośniku Soundbar.

5. Podłącz USB do głośnika Soundbar i przełącz na

źródło USB. Aktualizacja oprogramowania rozpocznie się automatycznie i zakończy w ciągu 2 minut. W trakcie aktualizacji cyklicznie zacznie migać 5 kontrolek LED. Potem wszystkie 5 kontrolek LED zaświeci na jasnobiały kolor, a potem znów zacznie cyklicznie migać. Po zakończeniu aktualizacji niebieska kontrolka zamiga 3 razy, a głośnik Soundbar automatycznie uruchomi się ponownie. Wskaźnik LED Biały wskaźnik przesuwa się od lewej do prawej strony i od prawej do lewej strony 1 raz „Start the software update.” 5 kontrolek LED świeci na biało Biały wskaźnik przesuwa się od lewej do prawej strony i od prawej do lewej strony 1 raz Błękitna dioda miga X3 Zakończenie aktualizacji oprogramowania „The software update is complete.” Czerwona dioda miga X3 Niepowodzenie aktualizacji oprogramowania „The software update failed.”POL - 41

• Produkt korzysta z funkcji DUAL BOOT. Jeśli aktualizacja oprogramowania sprzętowego nie powiedzie się, można je zaktualizować ponownie. Jeśli diody LED nie migają sekwencyjnie

1. Wyłącz listwę Soundbar, odłącz urządzenie

USB zawierające aktualizację oprogramowania i podłącz je ponownie do portu USB listwy Soundbar.

2. Odłącz przewód zasilający listwy Soundbar,

ponownie go podłącz, a następnie włącz listwę Soundbar. UWAGI

• Aktualizacja oprogramowania może nie działać prawidłowo, jeśli na urządzeniu USB są zapisane pliki dźwiękowe obsługiwane przez listwę Soundbar.

• Nie odłączaj zasilania ani nie wyjmuj urządzenia USB podczas aktualizacji. Po zakończeniu aktualizacji oprogramowania urządzenie główne zostanie automatycznie wyłączone.

• Po aktualizacji zachowaj oryginalne Ustawienia (w tym głośność, pole akustyczne itp.). – Po zakończeniu aktualizacji oprogramowania wbudowanego, głośnik Soundbar automatycznie się włączy i pojawi się interfejs głosowy. Jeśli aktualizacja oprogramowania się nie powiedzie, sprawdź czy pamięć USB nie jest uszkodzona.

• Użytkownicy systemu Mac OS powinni korzystać z urządzeń USB w formacie MS- DOS (FAT).

• Opcja aktualizacji oprogramowania przez USB może być niedostępna, zależnie od producenta urządzenia USB. Inicjalizacja 5 Sec Gdy listwa Soundbar jest włączona, jednocześnie nacisnąć i przytrzymać przyciski (Głośność) na panelu przez co najmniej 5 sekund. Wyświetlacz LED zmienia się, jak pokazano poniżej, a następnie głośnik Soundbar jest resetowany. Wskaźnik LED Biały wskaźnik przesuwa się od lewej do prawej strony i od prawej do lewej strony „Start the factory reset.” Błękitna dioda miga X3 „The factory reset is complete.” PRZESTROGA

• Wszystkie ustawienia głośnika soundbar są resetowane. Należy to zrobić tylko wtedy, gdy wymagane jest resetowanie.POL - 42

13 ROZWIĄZYWANIE PROBLEMÓW

Przed oddaniem urządzenia do serwisu warto zapoznać się z poniższymi informacjami. Głośnik Soundbar się nie włącza. ; Sprawdzić, czy przewód zasilający listwy Soundbar jest prawidłowo podłączony do gniazdka elektrycznego. Głośnik Soundbar działa nierówno. ; Po odłączeniu przewodu zasilającego podłączyć go ponownie. ; Odłączyć przewód zasilający od urządzenia zewnętrznego i spróbować ponownie. ; W przypadku braku sygnału listwa Soundbar wyłącza się automatycznie po upłynięciu określonego czasu. Włączyć zasilanie. (Patrz strona 10.) Pilot nie działa. ; Skieruj pilota prosto w stronę głośnika Soundbar. ; Wymienić baterie na nowe. Głośnik Soundbar nie odtwarza żadnego dźwięku. ; Poziom głośności listwy Soundbar jest zbyt niski lub urządzenie jest wyciszone. Dostosować poziom głośności. ; Jeśli podłączono urządzenie zewnętrzne (dekoder STB, urządzenie Bluetooth, urządzenie mobilne itd.), dostosować poziom głośności urządzenia zewnętrznego. ; Aby odtwarzać dźwięk z telewizora, wybrać listwę Soundbar. (Telewizor Samsung: Strona główna ( ) → Ustawienia ( ) → Dźwięk → Wyjście dźwięku → Wybierz listwę Soundbar) ; Połączenie przewodowe z listwą Soundbar nie może być luźne. Odłączyć przewód i podłączyć go ponownie. ; Odłączyć całkowicie przewód zasilający, podłączyć go ponownie i włączyć zasilanie. ; Zainicjować produkt i spróbować ponownie. (Patrz strona 41.) Telewizor nie jest podłączony za pośrednictwem portu HDMI (ARC). ; Sprawdzić, czy przewód HDMI jest prawidłowo podłączony do złącza ARC. (Patrz strona 22.) ; Podłączenie może być niemożliwe ze względu na podłączone urządzenie zewnętrzne (dekoder STB, konsola do gier itd.). Podłączyć bezpośrednio do listwy Soundbar. ; Funkcja HDMI-CEC może nie być włączona w telewizorze. Włączyć funkcję CEC w menu telewizora. (Telewizor Samsung: Strona główna ( ) → Ustawienia ( ) → Ogólne → Menedżer urządzeń zewnętrznych → Anynet+ (HDMI-CEC) WŁ.) Głośnik Soundbar nie łączy się za pomocą Bluetooth. ; W przypadku nawiązywania połączenia z nowym urządzeniem przejść do trybu parowania Bluetooth. (Nacisnąć przycisk PAIR na pilocie lub nacisnąć i przytrzymać przycisk (Źródło)

panelu przez co najmniej 5sekund.) ; Jeśli listwa Soundbar jest podłączona do innego urządzenia, w celu zmiany połączenia należy najpierw odłączyć to urządzenie. ; Na urządzeniu do podłączenia ponownie nawiązać połączenie po wyczyszczeniu listy głośników Bluetooth. (Telewizor Samsung: Strona główna ( ) → Ustawienia ( ) → Dźwięk → Wyjście dźwięku → Lista głośników Bluetooth) ; Wyjąć i ponownie podłączyć wtyczkę zasilającą, a następnie ponowić próbę. ; Zainicjować produkt i spróbować ponownie. (Patrz strona 41.)POL - 43 Dźwięk zanika podczas połączenia za pomocą Bluetooth. ; Jeśli urządzenie połączone za pomocą Bluetooth znajdzie się zbyt daleko od głośnika Soundbar, może wystąpić zanikanie dźwięku. Umieść urządzenie bliżej głośnika Soundbar. ; Jeśli część ciała użytkownika ma kontakt z urządzeniem Bluetooth lub produkt został umieszczony na metalowym elemencie umeblowania, może wystąpić zanikanie dźwięku. Sprawdź miejsce montażu i warunki użytkowania. Obsługa wielu połączeń Bluetooth nie działa. ; Kiedy telewizor jest podłączony do głośnika Soundbar, obsługa wielu połączeń Bluetooth może nie działać. Odłącz głośnik Soundbar od telewizora i spróbuj ponownie. ; Sprawdź, czy obsługa wielu połączeń Bluetooth jest włączona. (Sprawdź sekcję „Głośnik Soundbar nie łączy się za pomocą Bluetooth.”). ; Odłącz aktualnie odtwarzające urządzenie, sparuj urządzenie, które chcesz połączyć, a następnie ponownie podłącz poprzednie urządzenie. ; Jeśli nie słychać dźwięku nawet po poprawnym połączeniu, sprawdź sekcję „Dźwięk zanika podczas połączenia za pomocą Bluetooth.”. Głośnik Soundbar nie włącza się automatycznie razem z telewizorem. ; W przypadku wyłączenia listwy Soundbar podczas oglądania telewizora synchronizacja zasilania z telewizorem zostaje dezaktywowana. Najpierw wyłączyć telewizor. 14 LICENCJI Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio and the double-D symbol are trademarks of Dolby Laboratories Licensing Corporation. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, Digital Surround, Virtual:X, and the DTS logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2020 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. The Bluetooth® word mark and logos are registered trademarks owned by the Bluetooth SIG, Inc. and any use of such marks by Samsung Electronics Co., Ltd. is under license. Other trademarks and trade names are those of their respective owners.POL - 44 [ENERGY STAR] ENERGY STAR qualied model only – Your Samsung product is ENERGY STAR qualied in its factory default setting. Change to certain features, settings and functionality in this product can change the power consumption, possibly beyond the limits required for ENERGY STAR qualication. – Environmental Protection Agency and Department of Energy. ENERGY STAR is a joint program of the Government agencies, designed to promote energy efcient products and practices. Refer to www.energystar.gov for more information of the ENERGY STAR Program. ENERGY STAR qualied model only (Applicable to Thin Client models only) As an ENERGY STAR® Partner, SAMSUNG has determined that this product meets the ENERGY STAR® guidelines for energy efciency. – The ENERGY STAR Program has been to reduced greenhouse gas emissions and save energy through voluntary labeling. – Power management setting of this product have been enabled by default, and have various timing setting from 1 minutes to 5 hours. – The product can wake with a button press on the chassis from sleep mode. ENERGY STAR qualied model only (The other models) – As an ENERGY STAR Partner, Samsung has determined that this product or product models meets the ENERGY STAR guideline for energy efciency. 15 INFORMACJA O LICENCJI OPEN SOURCE W przypadku wątpliwości i pytań dotyczących rozwiązań open source należy się skontaktować z zespołem Samsung Open Source (http://opensource.samsung.com) 16 WAŻNE INFORMACJE DOTYCZĄCE OBSŁUGI SERWISOWEJ

• Rysunki i ilustracje znajdujące się w tej instrukcji obsługi służą wyłącznie jako źródło informacji i mogą różnić się od rzeczywistego wyglądu produktu.

• I stnieje możliwość nałożenia opłaty administracyjnej w przypadku gdy: (a) zostanie wezwany technik, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji). (b) urządzenie zostanie przyniesione do punktu napraw, a w urządzeniu nie zostanie stwierdzona żadna wada (tj. w przypadku, gdy użytkownik nie przeczyta niniejszej instrukcji).

• Użytkownik zostanie poinformowany o wysokości takiej opłaty administracyjnej przed wykonaniem jakiejkolwiek naprawy lub wizytą technika na miejscu.POL - 45

17 DANE TECHNICZNE I UWAGI

Dane techniczne Nazwa modelu HW-S50A

Waga 2,7 kg Wymiary (szer. x wys. x głęb.) 764,0 x 68,0 x 125,0 mm Zakres temperatur roboczych +5°C do +35°C Zakres wilgotności roboczej 10 % ~ 75 % WZMACNIACZ Znamionowa moc wyjściowa (30W x 2) + (30W x 2) + 20W Obsługiwane formaty odtwarzania DTS, Dolby® Digital (dźwięk DTS Virtual Surround jest odtwarzany w formacie DTS). PCM 2ch, Dolby Audio™ (Obsługa Dolby® Digital), DTS , DTS Virtual:X

MOC WYJŚCIOWA URZĄDZENIA BEZPRZEWODOWEGO

Moc nadawania wynosi 9 dBm. Całkowity pobór mocy w trybie czuwania (W) 0,5W Bluetooth Metoda dezaktywacji portu Naciśnij i przytrzymaj przycisk SOUND MODE przez co najmniej 5 sekund, by wyłączyć funkcję Bluetooth Power. UWAGI

• Samsung Electronics Co., Ltd. zastrzega sobie prawo do zmiany danych technicznych bez uprzedzenia.

• Wagę i wymiary podano w przybliżeniu.POL - 46 Niniejszym rma Samsung Electronics zaświadcza, że to urządzenie radiowe jest zgodne z zapisami Dyrektywy 2014/53/EU i innymi odpowiadającymi wymogami prawnymi obowiązującymi w Wielkiej Brytanii. Pełny tekst Deklaracji Zgodności można przeczytać na stronie http://www.samsung.com. W tym celu należy kliknąć opcję Wsparcie i wprowadzić nazwę produktu. Urządzenia można używać we wszystkich państwach UE i w Wielkiej Brytanii. [Sposób poprawnego usuwania baterii, w które wyposażony jest niniejszy produkt] (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) Niniejsze oznaczenie na baterii, instrukcji obsługi lub opakowaniu oznacza, że po upływie okresu użytkowania baterie, w które wyposażony był dany produkt, nie mogą zostać usunięte wraz z innymi odpadami pochodzącymi z gospodarstw domowych. Przy zastosowaniu takiego oznaczenia symbole chemiczne (Hg, Cd lub Pb) wskazują, że dana bateria zawiera rtęć, kadm lub ołów w ilości przewyższającej poziomy odniesienia opisane w dyrektywie WE 2006/66. Jeśli baterie nie zostaną poprawnie zutylizowane, substancje te mogą powodować zagrożenie dla zdrowia ludzkiego lub środowiska naturalnego. Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny & elektroniczny) (Dotyczy krajów, w których stosuje się systemy segregacji odpadów) To oznaczenie umieszczone na produkcie, akcesoriach lub dokumentacji oznacza, że po zakończeniu eksploatacji nie należy tego produktu ani jego akcesoriów (np. ładowarki, zestawu słuchawkowego, przewodu USB) wyrzucać wraz ze zwykłymi odpadami gospodarstwa domowego. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie tych przedmiotów od odpadów innego typu oraz o odpowiedzialny recykling i praktykowanie ponownego wykorzystania materiałów. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tych przedmiotów, użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w rmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu ani jego akcesoriów nie należy usuwać razem z innymi odpadami komercyjnymi. Informacje na temat działań proekologicznych rmy Samsung oraz przepisów dotyczących poszczególnych produktów, np. rozporządzenia REACH, WEEE, norm dla baterii, można znaleźć na stronie: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

ROZPORZĄDZENIE KOMISJI (UE) 2019/1782

Wymogi dotyczące ekoprojektu dla zasilaczy zewnętrznych : www.samsung.com/global/ecodesign_componentROM - 2

2. Accesați (samsung.com)
