MANUALE UTENTE GT40 Set MTD

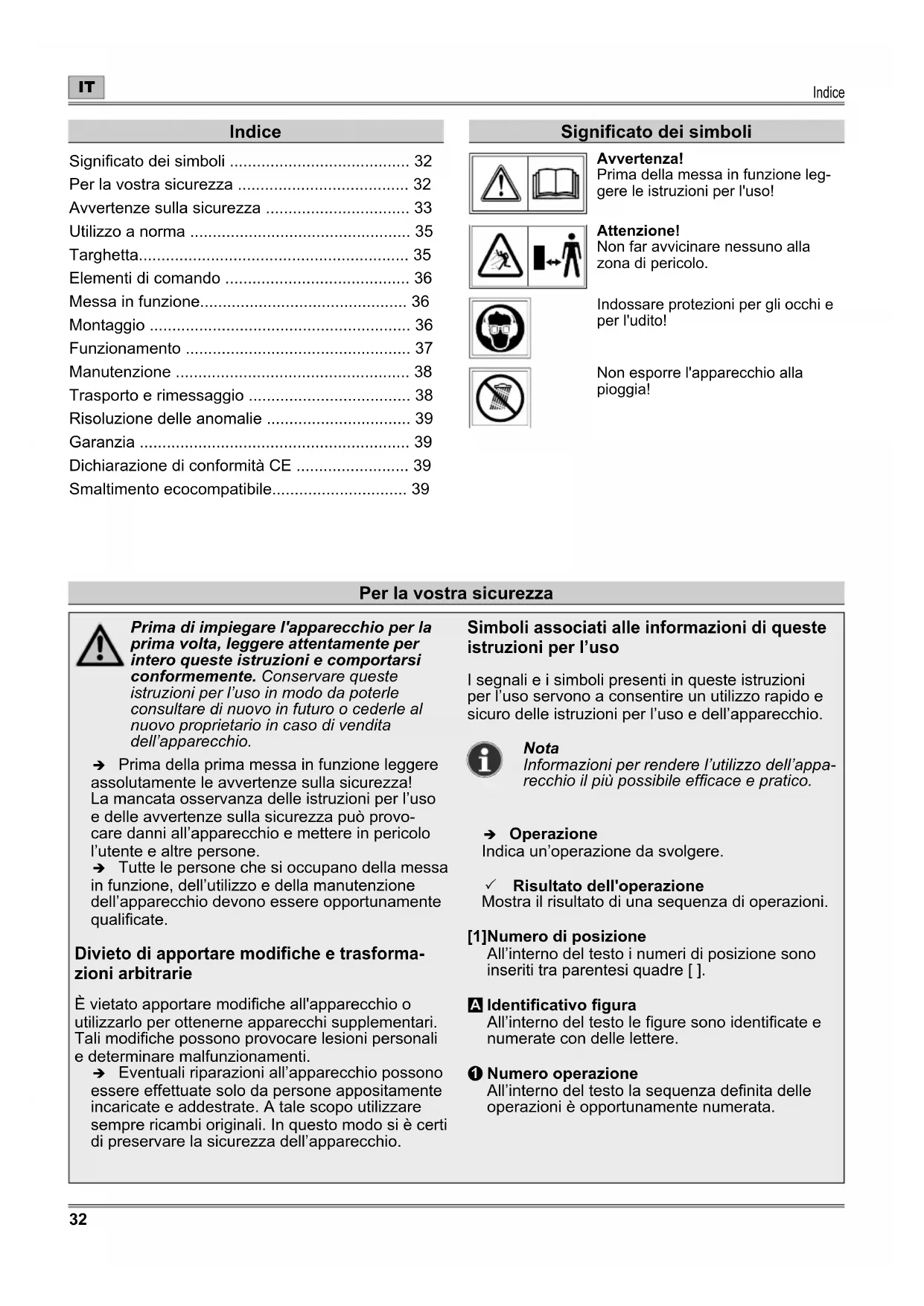

Significato dei symboli 32

Per la nostra sicurezza 32

Avverenze sulla sicurezza 33

Utilizzo a norma 35

Targhetta 35

Elementi di lavoro 36

Messa in funzione 36

Montaggio 36

Funzionamento 37

Manutenzione 38

Trasporto e rimessaggio 38

Risoluzione delle anomalie 39

Garanzia 39

Dichiarazione di conformità CE 39

Smaltimento ecocompatible. 39

Significato dei symboli

Avverenza!

Prima della messa in funzione leggere le istruzioni per l'uso!

Attenzione!

Non far avvincare nessuno alla zona di pericolo.

Indossare protezioni per gli occhi e per l'udito!

Non esporre l'apparecchio alla pioggia!

Per la vosra sicurezza

Prima di impiegare l'apparecchio per la prima volta, leggere attendamente per intero queste istruzioni e comportarsi conformmente. Conservare queste istruzioni per l'uso in modo da poterle consultare di nuovo in futuro o cederle al nuovo proprietario in caso di vendita dell'apparecchio.

Prima della prima messa in funzione leggere assolutamente le avventenze sulla sicurezza! La mancata osservanza delle istruzioni per l'uso e delle avventenze sulla sicurezza può provocare danni all'apparecchio eMETTERE in pericolo I'utente e altre persone.
Tutte le personne che si occupano della messa in funzione, dell'utilizzo e della manutenzione dell'apparecchio devono essere opportunamente qualificate.

Divieto di apportare modifiche e trasformazioni arbitrarie

È vietato apportare modifiche all'apparecchio o utilizzarlo per ottenerne apparecchi supplementari. Tali modifiche possono provocare lesions personali e determinare malfunzionamenti.

Eventuali riparazioni all'apparecchio sono essere effettuate solo da persona appositamente incaricate e addestrate. A tale scopo utilizzato sempre ricambi originali. In quello modo si è certi di preservare la sicurezza dell'apparecchio.

Simboli associati alle informazioni di queste istruzioni per l'uso

I segnali e i symboli presenti in queste istruzioni per l'uso servono a consentire un utilizzo rapido e sicuro delle istruzioni per l'uso e dell'apparecchio.

Nota

Informazioni per renderere l'utilizzo dell'apparecchio il più possibile efficace e pratico.

Operazione

Indica un'operazione da svolgere.

Risultato dell'operazione

Mostra il risultato di una sequenza di operazioni.

[1]Numero di posizione

All'internodeltestoinumeridi posizione sono insertitratparentesiquadré[].

A Identificativo figura

All'internodeltestolefiguresonoidentificatene numeratecondellolettere.

1Numero operazione

All'internodeltestolasequenzadefinitadelles operazioniopeportunamente numerata.

Avvertenze sulla sicurezza

Livelli di pericolo delle avventenze

Nelle presenti istruzioni per l'uso, per segnalare le potenziali situazioni pericolose vengono utilizzati i seguenti livelli di pericolo:

PERICOLO!

Situation di pericolo imminente che, se non evitata, provoca gravi lesioni, potenzialmente mortali.

AVVERTENZA!

Situation potenzialmente pericolosa che, se non evitata, cui provocare gravi lesioni, potenzialmente mortali.

ATTENZIONE!

Situation potenzialmente pericolosa che, se non evitata, cui provocare lesioni di minore o modesta entità.

Avviso!

Situation potenzialmente negativa che, se non evitata, cui cause danni materiali.

Struttura delle avventenze sulla sicurezza

PERICOLO!

Tipoeoriginedelpericolo!

Conseguenze della mancata osservanza

Cosa fare per prevenir il pericolo

Protezione personale e di terzi

Per motivi di sicurezza non devono utilizzato il tagliaerba i bambini e coloro che non hanno letto le istruzioni per l'uso. Eventuali disposizioni locali potrebbero prescrivere una diversa età minima per l'utente dell'apparecchio.
Non mettere in funzione il tagliaerba se nelle sue vicinanzi sono presenti altre persone (in particolare bambini) o animali. Assicurarsi inoltre che i bambini non giochino con il tagliaerba.
Interrompere l'uso della macchina, quando si notano persone (in particolare bambini) oppure animali domestici nelle vicinanze.

Questo apparecchio non deve essere utilizzato da bambini e da persona con limitate capacità fisiche, sensoriali o mentali o con esperienza e conoscenze insufficienti. Inoltre, l'apparecchio non deve essere utilizzato da persona che non abbiano familiarità con le presenti istruzioni per l'uso. Le normative locali sono prevedere un'età limite per gli utenti.
La pulizia e la manutenzione non devono essere eseguite da bambini.
Accendere il motore solo quando i propri piedi e le proprie mani sono a una distanza di sicurezza dal dispositivo di taglio.
Rimuovere sempre la batteria dall'apparecchio se si lascia l'apparecchio incustodito e durante la rimozione di un inceppamento.
Quando si lavora con il tagliaerba e si eseguono interventi su diesso, indossare sempre scarpe robuste e pantaloni lunghi, nonché gli altri necessari dispositivi di protezione individuale (occhiali di protezione, cuffie insonorizzanti, quanti da lavoro, ecc.). Indossando i dispositivi di protezione individuale si riduce il rischio di lesioni. Evitare di indossare indumenti larghi ecc. che possono rinanere intrappolati nell'utensile di taglio.
L'operaatore o l'utente sono responsabili in caso di incidenti o danni ad altre persone o alle loro proprietà.

Prima dell'uso

Prima di iniziare a lavorare, cercare di familiarizzare con il tagliaerba, le sue funzioni e i loro elementi di lavoro.
Non utilizzato il tagliaerba se l'interruttore è difettoso e non si riesce più ad accenderlo o spegnerlo. Farlo riparare da un technician qualificato o un'officina specializzata.
Non utilizzato mai l'apparecchio se i dispositivi di protezione o le copertura sono danneggiati o assenti. Farli riparare o se necessario sostituire da un technician qualificato o un'officina specializzata.
Prima dell'uso, assicurarsi che dal prato siano stati rimossi rami, pietre, fili di ferro, ecc. e per tutto il tempo in cui si taglia l'erba prestare attenzione a quello tipo di oggetti.

Prima diambiare le regolazioni dell'apparecchio o di pulirlo, specnere l'apparecchio e rimuovere la batteria.

Leggere e rispetto il manuale di istruzioni della batteria e del caricabatterie.

Avvertenze sulla sicurezza

Durante I'uso

Fare attenuatione alle lesions a piedi e mani a causa del dispositivo di taglio.
Rimuovere la batteria dall'apparecchio:
- ogni volta che ci si allontana dall'apparecchio.
- prima di rimuovere gli inceppamenti.
- prima di controllare, pulire o lavorare con l'apparecchio.
- dopo il contatto con un corso estraneo, per controllare se l'apparecchio è danneggiato.
- per un controllo immediato, se l'apparecchio inizia a vibrare molto.
Non utilizzato l'apparecchio in ambienti a rischio di esplosione, in cui sono presenti liquidi, gas o polveri infiammabili. Il tagliaerbacouldo produrre scintille che, a loro volta, possono far inflammare la polvere o i vapori.
Se si interrompe il lavoro, non lasciare mai il tagliaerba incustodito e riporlo in un luogo sicuro.
Durante l'accensione tenere il tagliaerba parallelo al prato, per evitare il pericolo di lesioni.
Tenersi a distanza di sicurezza dal filo rotante ancche durante il lavoro.
Non mettere le mani nel filo rotante.
Fare attenzione a non ferirsi con il tagliafilo. Dopo aver estratto un nuovo filo, tenere sempre l'apparecchio nella normale posizione di lavoro prima di accenderlo.
Indossare adequate protezioni per gli occhi e per l'udito!
Evitare di tenere una postura innaturale. Cercare di puntare bene i piedi a terra e di non perdere mai l'equilibrio. Fare particolare attenzione quando ci si muove su un perdio. Non correre, ma procedere a passo tranquillo in avanti. In quello modo si riuscirà a meglio controllare l'apparecchio nel caso in cui si dovessero presentare situazioni inaspettate.
Prestare particolare attenzione quando si proce de all'indietro.Pericolo di inciampare!
Rimuovere la batteria durante il trasporto da/ verso i singoli punti di lavoro.
I dispositivi di commutazione installati sull'apparecchio non devono essere mai bypassati o manipolati.

Non sbattere la testina del filo sul terreno e contro gli spigoli delle pareti. Se la testina del filo ha sbattuto violentamente una volta, fare attenzione alle maggiori vibrazioni sull'im-pugnatura. In questo caso, l'apparecchio deve essere controllata ed eventuallymente riparata da un tecico qualificato o un'officina specializzata.

Al terminel dell'uso

Spagnere l'apparecchio, rimuovere la batteria e controllare se l'apparecchio è danneggiato. Attenzione, pericolo! L'utensile di taglio continua a girare!
Nel caso si debbano effettuare interventi di pulizia e manutenzione sull'apparecchio, spegnere l'apparecchio e rimuovere la batteria.
Attendere sempre che l'utensile di taglio si sia fermato e non toccare parti mobili pericolose prima di aver rimioso la batteria.
La rimozione dei dispositivi di protezione o la sostituzione della bobina di filo possono essere effettuate solo dopo aver rimioso la batteria. Utilizzato solo bobine di filo in materiale plastico originali e atteneri alleindicazioni di montaggio!
Verificare che le fissure di aerazione non siano sporche.
Non pulire il tagliaerba con acqua.
Riporre l'apparecchio in un luogo sicuro.
Tenere l'apparecchio fuori alla portata dei bambini.
Non provare a riparare da se l'apparecchio ma farlo fare da un technician qualificato o un'officina specializzata.
Far raffreddare l'apparecchio prima di appoggiarlo e/o prima del rimessaggio.

Avvertenze generali sulla sicurezza

Non sostituire mai il dispositosivo di taglio non metallico con un dispositosivo di taglio metallico!

Attendere sempre che l'utensile di taglio si sia fermato e non toccare parti mobili pericolose prima di aver rimioso la batteria.

Avvertenze sulla sicurezza

Le parti di ricambio devono essere conformi ai requisiti prescritti dal costruttore. Pertanto utilizzare solo parti di ricambio originali o parti di ricambio omologate dal costruttore. Quando si effettuano interventi di sostuzione, attenerisi sempre alleindicazioni di montaggio fornite in do-tazione e rimuovere la batteria prima di iniziare.

Far eseguire le riparazioni esclusivamente da tecnici specializzati e qualificati o presso un'officina specializzata.

Questo tagliaerba è stato concepito per consentire di tagliare l'erba sui bordi e in piccoli prati e terreni erbosi in ambito privato. Dato il rischio di lesioni a cui sono esposti l'utente o altre persone, l'apparecchio non deve essere utilizzato per altri scopi.

Utilizzato il tagliaerba solo alla luce del giorno o in presenza di una Buona illuminazione artificiale. Tenere l'area di lavoro pulita e ben illuminata.

Utilizzare il tagliaerba solo in condizioni atmosphericiche asciutte. Non esporre l'apparecchio a pioggia o umidità e non utilizzato durante un temporale. Eventuali infiltrazioni d'acqua all'interno del tagliaerba incrementano il rischio di scossa elettrica.

Anche attenendosi a tutte le istruzioni di sicurezza e per l'uso rimane sempre un rischio residuo di lesioni e danni alle cose. É necessario esserne sempre consapevoli.

Utilizzo a norma

Questo tagliaerba con bobina di filo montata è stato concepito esclusivamente per consentire di tagliare l'erba sui bordi e in piccoli prati e terreni erbosi in ambito privato.

Ogni altri uso diverso da quello è considerato non a norma.

L'utente sare responsabile degli eventuali danni provocati da un utilizzo non a norma.

Utilizzo non conforme

Questo tagliaerba non deve essere utilizzato in aree pubbliche, parchi, impianti sportivi, su strade ecc. nonché in ambito agricolo e forestale.

Dato il rischio di lesions a cui è esesto l'utente, il tagliaerba non deve essere utilizzato per tagliare rami spessi e per lo sminuzzamento al fine del compostaggio.

Targhetta

Posizione

La targhetta si trova sul corpo del tagliaerba.

Nota

La marcatura ha valore di documento legale e non deve essere modificata o resa irriconoscibile.

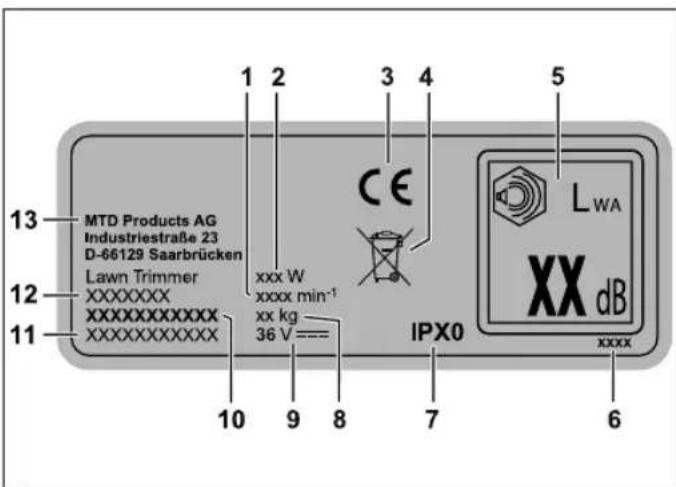

Struttura

1Numero di giri del motore in giri/min
2 Potenza
3 Marcatura CE
4 Avverenza per lo smaltimento
5 Livello di potenza sonora garantito
6 Anno di costruzione
7 Classe di protezione
8 Peso
9 Tensione nominale, tipo di corrente
10Numero di modello
11 Numero di seri
12 Nome modello
13 Costruttore

Elementi di lavoro

Elementi comando K

1 Sblocco batteria
2 Interruttore di blocco accensione
3 Interruttore di accensione/spegnimento sull'impugnatura
4 Interruttore del numero di giri
5 Pulsante di arresto funzione tagliabordi
6 Pulsante di arresto angolo di lavoro
7 Copertura di protezione
8 Carter protezione piante
9 Coperchio bobina
10 Bobina di filo
11 Testina del filo
12 Ruota di guida
13 Tagliafilio
14 Maniglia centrale
15 Impugnatura
16 Batteria

Messa in funzione

Documentazione integrativa

Mettere in funzione l'apparecchio solo se si dispone delle istruzioni per l'uso in dotazione del caricabatterie 40V FAST CHARGER e della batteria 40V LI-ION e loro averle comprese e rispetto.

Caricamento della batteria

AVVERTENZA!

Pericolo di lesioni o danni materiali

Caricare la batteria esclusivamente con il caricabatterie 40V FAST CHARGER.

Avvisol!

La batteriaiene spedita parzialmente carica. Caricare completeness la batteria con il caricabatterie 40 V FAST CHARGER prima del primo utilizzo per garantire le massime prestazioni della batteria.

Caricare la batteria secondo le istruzioni riportate nella documentazione integrativa.

Orari per l'uso

Attenersi alle normative regionali.
Richiedere all'autorità competente locale quali sono gli orari consentiti per l'uso.

Montaggio

AVVERTENZA!

Rischio di lesions in caso di contatto con l'utensile di taglio.

Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non infrilare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.

Montare la copertura di protezione A B

Posizione la copertura di protezide a sopra il decespugliatore 3 1.
Avvitare la copertura di protezione con le viti fornite in dotazione A b su B 2.

Nota

Sulla copertura di protezione è giornata premon-tata una ruota di guida [1] che serve a facilitare il lavoro durante la funzione tagliabordi.

Maniglia centrale A C

Smontare le due viti premontate e l'elemento di fissaggio A c.
Posizione la maniglia centrale all'altezza desiderata C 1.
Applicare I' elemento di fissaggio sul lato opposto della maniglia centrale C 2.
Stringere la maniglia centrale con le 2i3.

Collegamento dell'unità decespugliatore all'a sta di lavoro D

Inserire l'unità decespugliatore nella sede dell'asta di lavoro ①.

Avviso!

Fare attenzione alleindicazioni della polarità dei contatti.
Serrare la bussola di fissag

Regolazione dell'angolo di lavoro E

AVVERTENZA!

Rischio di lesions in caso di contatto con l'utensile di taglio.

Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non inflare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.

Il tagliaerba dispone di 5 posizioni di regolazione per l'angolo di lavoro. In quello modo è possibile raggiungere comodamente i punti problematici e difficili in giardino.

Premere etenerepremutoil pulsante di arresto 1.
Regolare I'angolo di lavto
Rilasciare il pulsante di arresto.
La testa del rasaerba ingrana in modo udibile.

Funzione tagliabordi F

La funzione tagliabordi permette di rifilare il bordo del prato in modo preciso e comodo.

Premere il pulsaee ruotare al contempo la testa del rasaerba di 90^ 2.
La testa del rasaerba ingrana in modo udibile.

Nota

Per agevolare il lavoro, l'attrezzo cui èssere condotto in questa posizione sulla ruota di guida K [12] sul terreno.

Funzionamento

Insetimento della batteria G

AVVERTENZA!

Utilizzato errato della batteria e del carica-batterie

Pericolo di lesioni e danni materiali

Leggere rispettore le istruzioni per l'uso della batteria e del caricabatterie.

→ Spingere la batteria nel vano batteria sono a quando si sente lo scatto della batteria ①.

I contatti elettrici sono collegati e l'apparecchio è pronto al funzionamento.

Accensione dell'apparecchio G

AVVERTENZA!

Pericolo di lesions o danni materiali.

Durante I'uso tenere sempre l'apparecchio con entrambe le mani. Una mano afferra I'impugnatura e I'altra la maniglia centrale.

Premere l'interruttore di blocco accensione sull'impugnatura 2.

Premere contemporaneamente l'interruttore di accensione/spegnimento sull'impugnatura 3.
L'apparecchio è in funzione.

Impostare la velocità del filo di taglio G

Sull'interruptore del numero di giri scegliere tra stadio I e stadio II 4.

I = lento

II = veloc

Regolazione del filo

Automatica

A agli accensione e spegnimento il filo viene estratto alla testina del filo.

Nota

Accensioni e spegnimenti frequenti portano a un magiore consumo di filo.

Nota

Se il filo di taglio diventa troppo corto durante il lavoro a causa dell'usura, spegner e riaccendere l'apparecchio per allungare automaticamente la lunghezza di lavoro del filo di taglio.

Manuale H

AVVERTENZA!

Rischio di lesions in caso di contatto con l'utensile di taglio.

Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non inflare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.

ATTENZIONE!

Pericolo di lesions sul tagliafilo

Dopo aver estratto un nuovo filo, tenerse sempre l'apparecchio nella normale posizione di lavoro prima di accenderlo.

La regolazione manuale del filo può essere necessaria alla messa in funzione, dopo la sostituzione della bobina di filo.

Premere il pulsaite
Estrarre illo

Spegnimento dell'apparecchio

L'apparecchio si spegne non appena si rilascia l'interruttore di accensione/spegnimento sull'impugnatura ③.

Rimozione della batteria I

Premere lo sblocco della batte
Rimuovere la battea

Manutenzione

AVVERTENZA!

Pericolo di lesioni o danni materiali a causa delle parti in movimento.

Gli interventi di manutenzione e pulizia sull'apparecchio possono essere effettuati solo a motore fermo e utensile di taglio fermo.

Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.
Non lavare l'apparecchio con acqua.
Far eseguire gli interventi di riparazione e manutenzione nonché la sostituzione di elementi di sicurezza da un technician qualificato o un'officina specializzata.

Pulizia del tagliaerba

Spagnere il tagliaerba, attendere che l'utensile di taglio si sua fermato e rimuovere la batteria.
Pulire l'apparecchio con una spazzola dopo ogni utilizzato.
Pulire a intervalli regolari le fissure di aerazione e il dato inferiore dell'apparecchio dai residui di erba.

Sostituzione della bobina di filo A J

AVVERTENZA!

Rischio di lesions in caso di contatto con l'utensile di taglio.

Effettuare le regolazioni sull'apparecchio solo a motore spento e utensile di taglio fermo.
Non inflare gli arti in corrispondenza del filo rotante.
Rimuovere la batteria prima di eseguire qualsiasi lavoro sull'apparecchio.

Premere il coperchio della bobina contemporaneamente su entrambi i naselli di arresto J 1 ed estrarlo J 2.
Rimuovere la bobina di b3.
Rimuovere eventuali impurità.
Sganciare il filo dal fissaggio della nuova bobina (accessorio opzionale A d) J 4.
Introduire la bobina nella testina del 1b5.
Infilare l'estremita del filo della bobina nel foro della testina del filo J 6.
Premere il coperchio della bobina contemporaneamente su entrambi i naselli di arresto e incastrarlo sulla bobina di filo fino allo scatto 17.

Trasporto e rimessaggio

AVVERTENZA!

Rischio di lesions in caso di contatto con l'utensile di taglio.

Prima di ogni trasporto e del rimessaggio, spegnere l'apparecchio e attendere l'arresto dell'utensile di taglio.
Rimuovere la batteria prima del trasporto o del rimessaggio.

Rimessaggio

Al termini di agli stagione, sottoporre l'apparecchio a un'accurata pulizia.

Conservare l'apparecchio in un luogo asciutto e sicuro che non sua accessibile ai bambini.
Conservare la batteria e il tagliaerba separatamente.
Conservare la batteria in un luogo fresco e asciutto. Temperatura di rimessaggio consigliata circa 18^
Tenere il tagliaerba e, in particolare, le relative parti in materiale plastico lontano da liquidi dei freni, benzina, prodotti petroliferi, oli penetranti ecc. Questi ultimi contengono sostanze chimiche che possono danneggiare, intaccare o distruggere le parti in materiale plastico del tagliaerba.
I fertilizzanti e altri prodotti chimici da giardino contengono sostane che possono avere un effetto fortemente corrosivo sulle parti metalliche del tagliaerba. Pertanto non conservare il tagliaerba nelle vicinanze di queste sostane.

Risoluzione delle anomalie

AVVERTENZA!

Pericolo di lesioni o danni materiali

In caso di dubbio rivolgersi sempre a un'officina specializzata.

Prima di anni controlo o intervento sull'apparecchio, spegnere il motore e rimuovere la batteria.

Problema Possibile	causa Rimedio
L'apparecchio si spegne.	La batteria è troppo calda. Far raffreddare la batteria.
	La batteria è scarica. Ricaricare la batteria.
	La temperatura dell'apparecchio ( parte elettronica) è troppo alta.	Far raffreddare l'apparecchio e pulire eventualmente le fessure di aerazione.
	Sgancio per sovracorrente Se il problema si ripresentsa, rivolgersi a un'officina specializzata.
L'apparecchio non si accende.	La batteria è scarica. Ricaricare la batteria.
	Sgancio per sovracorrente Se il problema si ripresentsa, rivolgersi a un'officina specializzata.
	Temperatura della batteria troppo alta o troppo Bassa.	Far raffreddare o riscaldare la batteria.
	La batteria è difettosa. Sostituire la batteria.
La regolazione automaticadel filonon funziona.	La bobina è vuota. Sostituire la bobina di filo.
	La dentatura fra pulsante in metallo e bobina di filo è sporca.	Pulire i componenti dallo sporco con una spazzola.
	Il filo è strappato e rientato nella bobina di filo. Il filo si è incastrato sulla bobina.	Rimuovere la bobina di filo, eventualmente riavvolgere il filo con una leggera trazione e inseire la bobina.
	Il filo si è saldato sulla bobina. Rimuovere la parte di filo saldata, eventuale-mente riavvolgere il filo con una leggera trazione e inseire la bobina.
Il filo si strappatrop- po spesso.	Il filo entra in contatto con oggetti fissi, ad es. recinti, alberi ecc.	Utilizzato il carter protezione piante.
Forti vibrazioni Gli elementi di fissaggio dell'attrezzo si sono allentati.	Rivolgersi a un'officina specializzata.

Garanzia

A seconda del paese fanno fede le condizioni di garanzia emesse alla nostra società o dal nostro importatore. Eventuali anomalie dell'apparecchio verranno riparate gratuitamente nell'ambito della garanzia, a condizione che la causa sia un difetto materiale o di produzione. In caso di richiesta di garanzia, rivolgersi al proprio venditore o alla filiale più vicina.

Dichiarazione di conformità CE

Ulterioriindicazioni sull'apparecchio sono riportate sulla dichiarazione di conformità CEallegataa parte,che e parte integrante di queste istruzioni per l'uso.

Smaltimento ecocompatible

ElettROUTensili, accessori e imballaggi devono essere destinati a centri di recupero ecocompatibili.

Batterie/pile:

Non gettare le batterie/pile nei rifiuti domestici, nel fuoco o nell'acqua. Le batterie/pile devono essere raccolte, riciclate o smaltite in modo ecologico.

Utensili elettrici:

Non gettare l'elettroutensile nei rifiuti domestici! Conferirlo a un'adeguata struttura di smaltimento.

Inhoud

Tiltak for a averge fare
