BRUKSANVISNING GT40 Set MTD

Läs bruksanvisningen noga innan du använder din maskin första gången och följ dess anvisningar. Förvara bruksanvis- ningen för framtida bruk eller för nästa ägare. Î Du måste ovillkorligen läsa säkerhetsanvisning- arna innan du använder maskinen första gången! Om du inte följer bruksanvisningens och säker- hetsanvisningarnas instruktioner kan maskinen skadas och fara för användaren och andra personer uppstå. Î Alla som använder och underhåller maskinen måste vara rätt kvalicerade så att de kan utföra arbetet korrekt. Förbjudet att egenmäktigt ändra eller bygga om maskinen Det är förbjudet att utföra ändringar på maskinen eller att tillverka tillsatsanordningar av den. Sådana ändringar kan orsaka personskador och göra att maskinen inte fungerar korrekt. Î Reparationer måste utföras av auktoriserade och utbildade personer. Härvid ska alltid origi- nalreservdelar användas. Därmed säkerställs att maskinens säkerhet upprätthålls. Informationssymboler i bruksanvisningen Bruksanvisningens tecken och symboler hjälper dig att kunna använda bruksanvisningen och maskinen snabbt och säkert. Information Information om hur du använder maskinen effektivast och på bästa sätt. Î Arbetssteg Anger att ett arbete ska utföras. 3 Arbetsresultat Beskriver resultatet av arbetsstegen. [1]Positionsnummer Komponenternas positionsnummer anges inom hakparenteser [ ] i texten.

Bildmärkning Bruksanvisningens bilder är märkta med bokstä- ver som anges i texten.

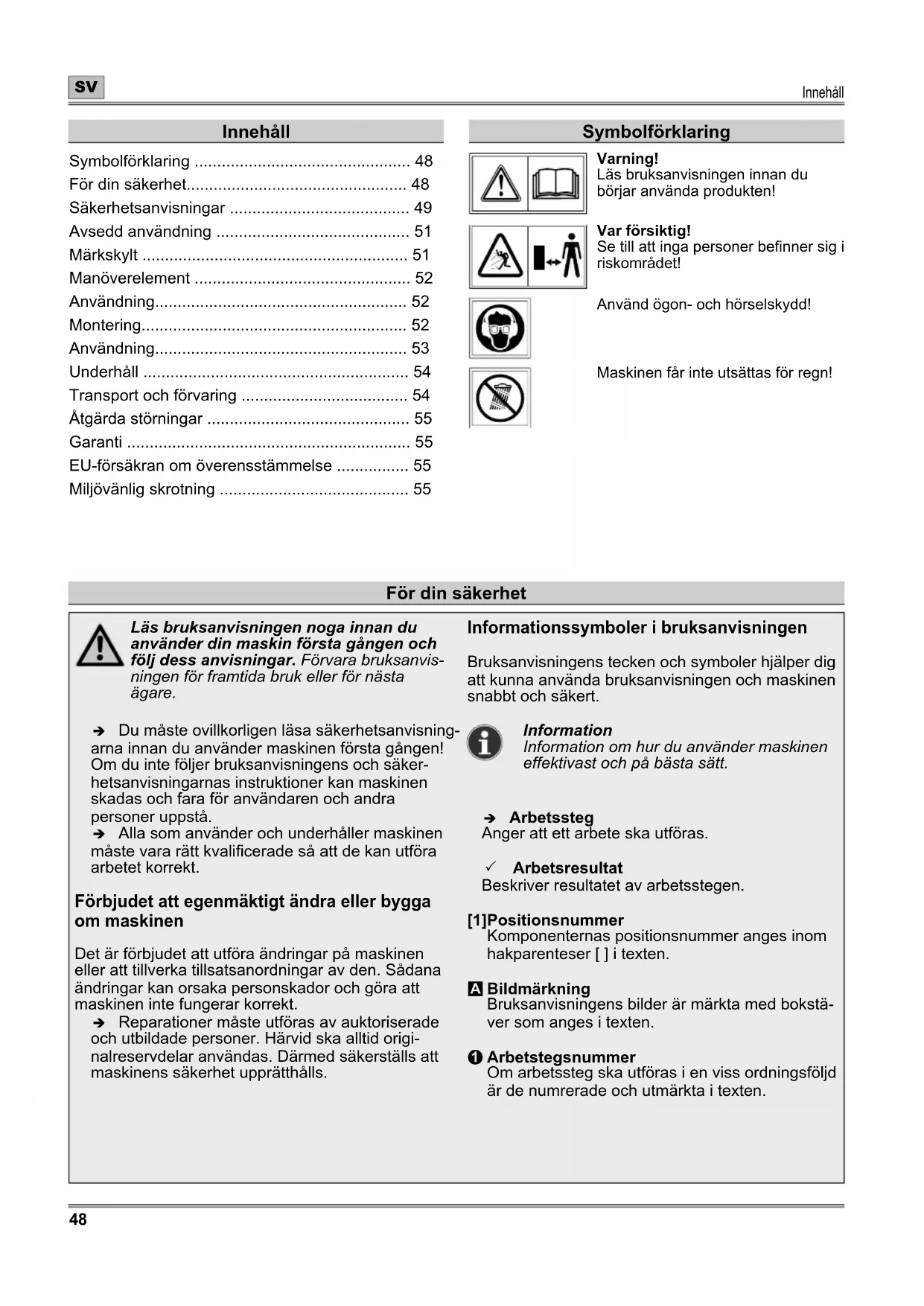

• Arbetstegsnummer Om arbetssteg ska utföras i en viss ordningsföljd är de numrerade och utmärkta i texten. Innehåll Symbolförklaring p. 48
• För din säkerhet p. 48
• Säkerhetsanvisningar p. 49
• Avsedd användning p. 51
• Märkskylt p. 51
• Manöverelement p. 52
• Användning p. 52
• Montering p. 52
• Användning p. 53
• Underhåll p. 54
• Transport och förvaring p. 54
• Åtgärda störningar p. 55
• Garanti p. 55
• EU-försäkran om överensstämmelse p. 55
• Miljövänlig skrotning För din säkerhet Symbolförklaring Varning! Läs bruksanvisningen innan du börjar använda produkten! Var försiktig! Se till att inga personer benner sig i riskområdet! Använd ögon- och hörselskydd! Maskinen får inte utsättas för regn!Säkerhetsanvisningar p. 55

Säkerhetsanvisningar Varningarnas riskgradering I den här bruksanvisningen används nedanstå- ende riskgradering för att ange potentiellt farliga situationer: FARA ! En omedelbart föreliggande fara som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs. VARNING ! En farlig situation kan uppstå som leder till allvarliga skador eller dödsfall om angivna åtgärder inte följs. VAR FÖRSIKTIG ! En farlig situation kan uppstå som leder till lätta eller obetydliga skador om angivna åtgärder inte följs. Observera! En eventuellt farlig situation kan uppstå som leder till sakskador om den inte undviks. Säkerhetsanvisningarnas struktur FARA ! Farans typ och orsak! ÂFöljder om anvisningar ignoreras. ¾ Åtgärder för att förebygga faran. Din och andras säkerhet ¾ Barn och personer som inte känner till bruksanvisningens innehåll får inte använda grästrimmern av säkerhetsskäl. Om det nns lokala bestämmelser om minimiålder är det dessa som ska följas. ¾ Använd inte grästrimmern om personer (i synnerhet barn) eller djur benner sig i dess omedelbara närhet. Se till att barn inte kan leka med grästrimmern. ¾ Stäng av maskinen om du ser att personer (i synnerhet barn) eller djur nns i närheten. ¾ Maskinen får inte användas av barn eller personer med nedsatt kroppslig, sensorisk eller mental förmåga, eller av personer med otillräcklig erfarenhet och kunskap. Den får heller inte användas av personer som inte känner till innehållet i bruksanvisningen. Det kan nnas lokala föreskrifter om minimiålder för att få använda maskinen. ¾ Barn får inre rengöra eller underhålla maski- nen. ¾ Starta inte motorn innan dina händer och fötter är på säkert avstånd från skärutrust- ningen. ¾ Ta alltid ut batteriet ur maskinen om den lämnas utan uppsikt och medan du tar bort blockeringar. ¾ När du arbetar med eller på grästrimmern ska du alltid använda kraftiga skor, långbyxor samt annan lämplig personlig skyddsutrust- ning (skyddsglasögon, hörselskydd, arbets- handskar o.s.v.). Personlig skyddsutrustning minskar risken för personskador. Undvik att bära vida kläder och annat som kan fastna i skärred- skapet. ¾ Ägaren eller användaren ansvarar själv om andra personer eller deras egendom skadas. Före användningen ¾ Bekanta dig med grästrimmern, dess funk- tioner och manöverorgan innan du börjar använda den. ¾ Grästrimmern får inte användas om dess bry- tare är defekt och inte längre kan slås till eller från. Den måste repareras av en kvalicerad fackman eller på en specialistverkstad. ¾ Maskinen får inte användas om skyddsanord- ningar och kåpor är skadade eller saknas. De måste repareras eller eventuellt bytas av en kvali- cerad fackman eller på en specialistverkstad. ¾ Innan du börjar trimma gräset ska du försäkra dig om att det inte ligger grenar, stenar, stål- tråd och liknande i gräsmattan. Kontrollera detta hela tiden du trimmar gräset. ¾ Stäng av maskinen och ta ut batteriet innan du börjar ställa in eller rengöra maskinen. ¾ Läs och följ anvisningarna i batteriets och laddarens bruksanvisningar.Säkerhetsanvisningar

Säkerhetsanvisningar Under användningen ¾ Var försiktig så att du undviker att skada hän- der och fötter på skärredskapet. ¾ Ta ut batteriet ur maskinen: - Varje gång du avlägsnar dig från maskinen. - Innan du avlägsnar blockeringar och stopp i maskinen. - Innan du kontrollerar, rengör eller arbetar på maskinen. - Efter att maskinen kommit i kontakt med ett främ- mande föremål och du ska kontrollera om den har skadats. - Vid omedelbar kontroll om maskinen börjar vibre- ra omåttligt mycket. ¾ Använd inte maskinen i miljöer där det nns explosionsrisk, brännbara vätskor, gaser eller damm. Grästrimmern kan bilda gnistor som kan antända stoft och ångor. ¾ Lämna inte grästrimmern utan uppsikt om du avbryter arbetet och ställ den på en säker plats. ¾ Håll grästrimmern parallellt med gräsmattan när du startar den, i annat fall nns risk för att du skadar dig. ¾ Du ska även hålla ett säkerhetsavstånd till den roterande tråden medan du arbetar. ¾ Stick inte i händerna i den roterande tråden. ¾ Var försiktig så att du inte skadar dig på trådkniven. När du har dragit ut en ny tråd ska du alltid hålla maskinen i normalt arbetsläge innan du startar den. ¾ Använd ögon- och hörselskydd som lämpar sig för arbetet! ¾ Undvik onormala kroppsställningar. Stå sta- digt och håll balansen hela tiden. Var särskilt uppmärksam när du arbetar på lutande underlag. Spring inte, utan gå framåt i långsam takt. Då kan du kontrollera maskinen bättre om något oväntat inträffar. ¾ Var särskilt försiktig om du går baklänges. Snubbelrisk! ¾ Ta ut batteriet under transport från/till olika arbetsställen. ¾ Kopplingsanordningar som är installerade på maskinen får inte förbikopplas eller manipu- leras. ¾ Trådboxen ska inte stöta i marken eller slå mot murkanter. Om trådboxen har fått en kraftig stöt ska du vara uppmärksam på om handtaget vibrerar mer än tidigare. Om så är fallet måste maskinen kontrolleras och vid behov repareras av en kvalicerad fackman eller på en specialistverkstad. Efter användningen ¾ Stäng av maskinen, ta ut batteriet och kont- rollera om maskinen har några skador. Obs, fara! Skärredskapet stannar inte direkt! ¾ Om du ska underhålla eller rengöra maskinen ska du stänga av den och ta ut batteriet. ¾ Vänta alltid tills skärredskapet har stannat helt och rör inte vid farliga, rörliga delar innan du har tagit ut batteriet ur maskinen. ¾ Batteriet måste vara uttaget när skyddsan- ordningarna tas bort eller när trådspolen ska bytas. Använd endast originaltrådspolar och följ monteringsanvisningarna! ¾ Var noga med att ventilationsöppningarna inte är smutsiga. ¾ Grästrimmern får inte rengöras med vatten. ¾ Ställ maskinen på en säker plats. ¾ Förvara maskinen utom räckhåll för barn. ¾ Försök inte själv reparera maskinen, låt en kvalicerad fackman eller en specialistverk- stad reparera den. ¾ Låt maskinen svalna innan du lägger ifrån dig den och/eller ställer undan den för förvaring. Allmänna säkerhetsanvisningar ¾ Det ickemetalliska skärredskapet får inte ersättas med ett skärredskap av metall! ¾ Vänta alltid tills skärredskapet har stannat helt och rör inte vid farliga, rörliga delar innan du har tagit ut batteriet ur maskinen. ¾ Reservdelar måste uppfylla tillverkarens angivna krav. Använd därför bara originalre- servdelar eller reservdelar som har godkänts av tillverkaren. Observera alltid medföljande monte- ringsanvisningar när du byter delar, ta ut batteriet före bytet. ¾ Reparationer får uteslutande utföras av kvali- cerad fackman eller en fackverkstad. ¾ Denna grästrimmer är avsedd för att ansa gräskanter och mindre gräsytor för privat an- vändning. Maskinen får inte användas för andra syften på grund av risken att användaren eller andra personer kan råka ut för kroppsskador.Säkerhetsanvisningar

¾ Grästrimmern ska endast användas i dagsljus eller vid god articiell belysning. Håll arbets- området rent och väl belyst. ¾ Grästrimmern ska endast användas i torrt väder. Maskinen ska inte komma i kontakt med regn eller väta. Den får inte användas vid oväder. Om vatten tränger in i grästrimmern ökar risken för elstötar. ¾ Det nns alltid en risk för person- och saks- kador, även om alla säkerhets- och använd- ningsanvisningar följs. Du ska alltid vara medveten om detta. Säkerhetsanvisningar Avsedd användning Denna grästrimmer med insatt trådspole är uteslu- tande avsedd för att ansa gräskanter och mindre gräsytor för privat användning. All annan användning gäller som icke avsedd användning. Användaren ansvarar själv för skador som uppstår på grund av icke avsedd användning. Icke avsedd användning Grästrimmern ska inte användas i offentliga anlägg- ningar, parker, idrottsplatser, på gator o.s.v., eller i jord- och skogsbruk. På grund av att användaren säkerhet äventy- ras får grästrimmern inte användas för att kapa tjockare grenar eller för att nfördela material för kompostering. Märkskylt Placering Märkskylten sitter på grästrimmerns kapsling. Information Märkningen gäller som certikat och får inte ändras eller göras oläslig. Skyltens innehåll 1 Motorvarvtal i min

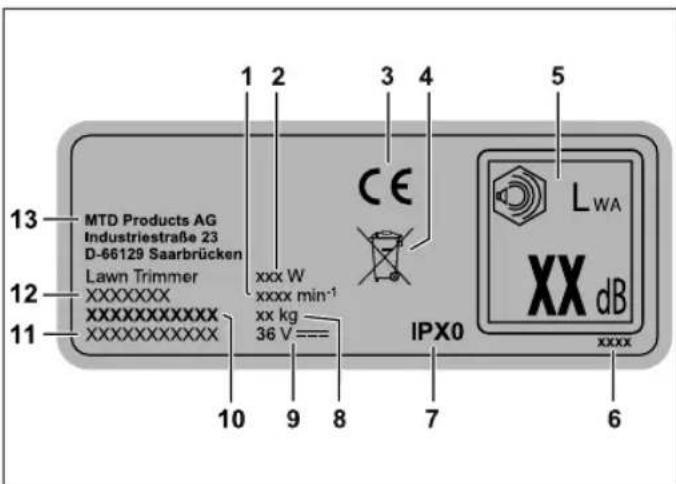

2 Effekt 3 CE-märkning 4 Avfallshantering 5 Garanterad bullernivå 6 Tillverkningsår 7 Kapslingsklass 8 Vikt 9 Märkspänning, strömtyp 10 Modellnummer 11 Serienummer 12 Modellnamn 13 TillverkareManöverelement

1 Batteriupplåsning 2 Inkopplingsspärr 3 Till-/frånbrytare på handtaget 4 Hastighetsreglage 5 Låsknapp kantskärningsfunktion 6 Låsknapp för arbetsvinkelinställning 7 Skyddskåpa 8 Plantskyddsbygel 9 Spollock 10 Trådspole 11 Trådbox 12 Styrhjul 13 Trådkniv 14 Handtag i mitten 15 Handtag 16 Batteri Användning Kompletterande dokumentation Du får inte använda produkten innan du har läst, förstått samt beaktat medföl- jande bruksanvisningar till laddaren 40V FAST CHARGER och batteriet 40V LI-ION. Ladda batteriet VARNING ! Risk för person- och sakskador. ¾ Batteriet får endast laddas med laddaren 40 V FAST CHARGER. Observera! Batteriet är delvis laddat vid leveransen. Lad- da upp batteriet helt med laddaren 40 V FAST CHARGER innan det används första gången för att säkerställa batteriets fullständiga kapacitet. Î Batteriet laddas enligt anvisningarna i den kom- pletterande dokumentationen. Användningstider Î Var vänlig följ lokala föreskrifter. Î Kontakta den som är lokalt ansvarig för att infor- mera dig om vilka tider du får använda gräsklip- paren. Montering VARNING ! Risk för personskador på grund av skär- redskapet. ¾ Motorn ska vara avstängd och skär- redskapet stå stilla innan du gör några inställningar på maskinen. ¾ Stick inte in händerna i den roterande tråden. ¾ Ta ut batteriet före alla arbeten på ma- skinen. Montera skyddskåpa A B Î Positionera skyddskåpan A a på trimmern B 1

Î Skruva på skyddskåpan med de medföljande skruvarna A b

Information På skyddskåpan nns redan ett styrhjul

[1] monterat som ska underlätta arbetet med kantskärningsfunktionen. Handtag i mitten A C Î Ta bort de båda förmonterade skruvarna och fästet A c

Î Placera det mellersta handtaget på den önskade höjden C 1

Î Sätt fästet på motsatta sidan av det mellersta handtaget C 2

Förbind trimmerenheten med manöverstång-

Î Stick in trimmerenheten i manöverstångens fäste

Observera. Följ kontakternas polmärkning. Î Dra fast fästhylsan

Ställa in arbetsvinkeln

VARNING ! Risk för personskador på grund av skär- redskapet. ¾ Motorn ska vara avstängd och skär- redskapet stå stilla innan du gör några inställningar på maskinen. ¾ Stick inte in händerna i den roterande tråden. ¾ Ta ut batteriet före alla arbeten på ma- skinen. Grästrimmern kan ställas in i 5 olika arbetsvinklar. På så sätt kan du bekvämt komma åt problematiska och svårtillgängliga områden i trädgården. Î Tryck på låsknappen och håll den intryckt

Î Ställ in arbetsvinkeln

Î Släpp spärrknappen. 3 Det hörs hur grästrimmerns huvud snäpper fast. Kantskärningsfunktion

Med kantskärningsfunktionen kan du trimma gräs- mattans kanter bekvämt och precist. Î Tryck på knappen

och vrid samtidigt grästrim- merns huvud i 90°

3 Det hörs hur grästrimmerns huvud snäpper fast. Information För att underlätta arbetet kan maskinen styras i den här positionen på styrhju- let

[12] på marken. Användning Sätta in batteriet

VARNING ! Felaktig hantering av batteri och laddare ÂRisk för person- och sakskador. ¾ Läs och följ anvisningarna i batteriets och batteriladdarens bruksanvisningar. Î Skjut in batteriet i batterifacket tills du hör att det snäpper fast

3 Elkontakterna är anslutna och maskinen är redo för drift. Starta maskinen

VARNING ! Risk för person- och sakskador. ¾ Håll alltid verktyget med båda händerna när du arbetar med den. Ena handen håller i handtaget och den andra håller i det mellersta greppet. Î Lossa inkopplingsspärren på handtaget

Î Tryck samtidigt på till-/frånbrytaren på hand- taget

3 Maskinen är igång. Ställa in skärtrådens varvtal

Î På hastighetsreglaget väljer du mellan steg I och steg II

I = långsamt II = snabbt Trådlängdjusteringen Automatisk Varje gång maskinen startas och stängs av justeras tråden i trådboxen. Information Om maskinen startas och stängs av ofta utan orsak ökar trådslitaget. Information Om tråden blir för kort p.g.a. att den slits under arbetet ska du stänga av och sedan starta maskinen igen. Då förlängs tråden automatiskt. Manuellt H VARNING ! Risk för personskador på grund av skär- redskapet. ¾ Motorn ska vara avstängd och skär- redskapet stå stilla innan du gör några inställningar på maskinen. ¾ Stick inte in händerna i den roterande tråden. ¾ Ta ut batteriet före alla arbeten på ma- skinen. VAR FÖRSIKTIG ! Risk att skada sig på trådkniven ¾ När du har dragit ut en ny tråd ska du alltid hålla maskinen i normalt arbetsläge innan du startar den.Underhåll

Trådlängdsjusteringen kan eventuellt behöva göras manuellt när maskinen ska börja användas, när trådspolen har bytts. Î Tryck på knappen

3 Maskinen stängs av så snart du släpper till-/från- brytaren på handtaget

Î Tryck på batteriupplåsningen

Underhåll VARNING ! Risk för person- och sakskador på grund av rörliga delar. ¾ Maskinens motor och skärredskap måste vara avstängda när den underhålls och rengörs. ¾ Ta ut batteriet före alla arbeten på ma- skinen. ¾ Maskinen får inte rengöras med vatten. ¾ Reparationer och underhåll samt byte av säkerhetsanordningar måste utföras av en kvalicerad fackman eller på en specialistverkstad. Rengöra grästrimmern Î Stäng av grästrimmern och vänta tills skärred- skapet står helt stilla och ta ut batteriet. Î Rengör maskinen med en borste efter varje an- vändning. Î Rengör ventilationsöppningarna regelbundet och avlägsna regelbundet gräsrester från maskinens undersida. Byta trådspole A J VARNING ! Risk för personskador på grund av skär- redskapet. ¾ Motorn ska vara avstängd och skär- redskapet stå stilla innan du gör några inställningar på maskinen. ¾ Stick inte in händerna i den roterande tråden. ¾ Ta ut batteriet före alla arbeten på ma- skinen. Î Tryck ihop spollocket samtidigt på båda ikarna J 1 och dra av locket J 2

Î Tryck ihop spollocket samtidigt på båda ikarna och skjut på det på trådspolen, tills det snäpper fast

Transport och förvaring VARNING ! Risk för personskador på grund av skär- redskapet. ¾ Stäng alltid av maskinen och vänta tills skärredskapet står helt stilla innan du transporterar den eller ställer undan den för förvaring. ¾ Ta ut batteriet före transport och förva- ring. Förvaring Î Rengör maskinen noga efter varje säsong. Î Maskinen ska förvaras på en torr, säker plats och utom räckhåll för barn. Î Förvara batteriet och grästrimmern var för sig. Î Förvara batteriet torrt och svalt. Rekommenderad förvaringstemperatur ca 18 °C. Î Håll grästrimmern och framför allt dess plastdelar borta från bromsvätskor, bensin, produkter som innehåller mineraloljor, krypoljor osv. De innehåller kemiska ämnen som kan skada, angripa eller förstöra trimmerns plastdelar. Î Gödsel och andra trädgårdskemikalier kan ha en kraftig korrosiv inverkan på grästrimmerns me- talldelar. Därför ska du inte förvara grästrimmern nära dessa ämnen.Åtgärda störningar

Åtgärda störningar VARNING ! Risk för person- och sakskador. ¾ Kontakta alltid en fackverkstad om du är osäker. ¾ Stäng alltid av motorn och ta ut batteriet före alla arbeten och kontroller på maskinen. Problem Möjlig orsak Åtgärd Maskinen stängs av. Batteriet är för varmt. Låt batteriet svalna. Batteriet är urladdat. Ladda batteriet. Maskinens (elektronikens) temperatur är för hög. Låt maskinen svalna och rengör ventilations- öppningarna om det behövs. Överströmsutlösning Kontakta en specialistverkstad om problemet återkommer. Maskinen kan inte startas. Batteriet är urladdat. Ladda batteriet. Överströmsutlösning Kontakta en specialistverkstad om problemet återkommer. Batteriets temperatur för hög eller låg. Låt batteriet svalna eller bli varmare. Batteriet är defekt. Byt ut batteriet. Den automatiska trådlängdsjustering- en fungerar inte. Spolen är tom. Byt trådspole. Kuggarna mellan metallhuvudet och trådspo- len är smutsiga. Avlägsna smutsen från delarna med en borste. Tråden har gått av och dragits in i trådspolen. Tråden har fastnat i spolen. Ta ut trådspolen, linda ev. upp tråden på nytt med ett lätt drag och sätt tillbaka spolen. Tråden är fastsvetsad i spolen. Ta ut den fastsvetsade trådbiten, linda ev. upp tråden på nytt med ett lätt drag och sätt tillbaka spolen. Tråden slits av för ofta. Tråden har kommit i kontakt med fasta före- mål, t.ex. staket, träd o.s.v. Använd plantskyddsbygeln. Kraftiga vibrationer. Maskinens xeringselement har lossnat. Kontakta en specialistverkstad. Garanti I varje land gäller vårt företags eller importörens garantivillkor. Vi åtgärdar fel på din maskin gratis inom ramen för garantin om felen beror på mate- rial- eller tillverkningsfel. Kontakta din återförsäljare eller närmast liggande lial om du behöver utnyttja garantin. EU-försäkran om överensstämmelse Mer information om maskinen nns i den separat medföljande EU‑försäkran om överensstämmelse, som är en del av denna bruksanvisning. Miljövänlig skrotning Elmaskiner, tillbehör och förpackningar måste åter- vinnas miljövänligt. Batterier: Batterier får inte kastas bland hushållsso- por, i öppen eld eller i vattendrag. Bat- terier måste deponeras, återvinnas eller avfallshanteras miljövänligt. Elmaskiner: Elmaskinen får inte kastas bland hus- hållssoporna! Lämna in den till en deponeringsstation.Indhold
