BEDIENUNGSANLEITUNG GT40 Set MTD

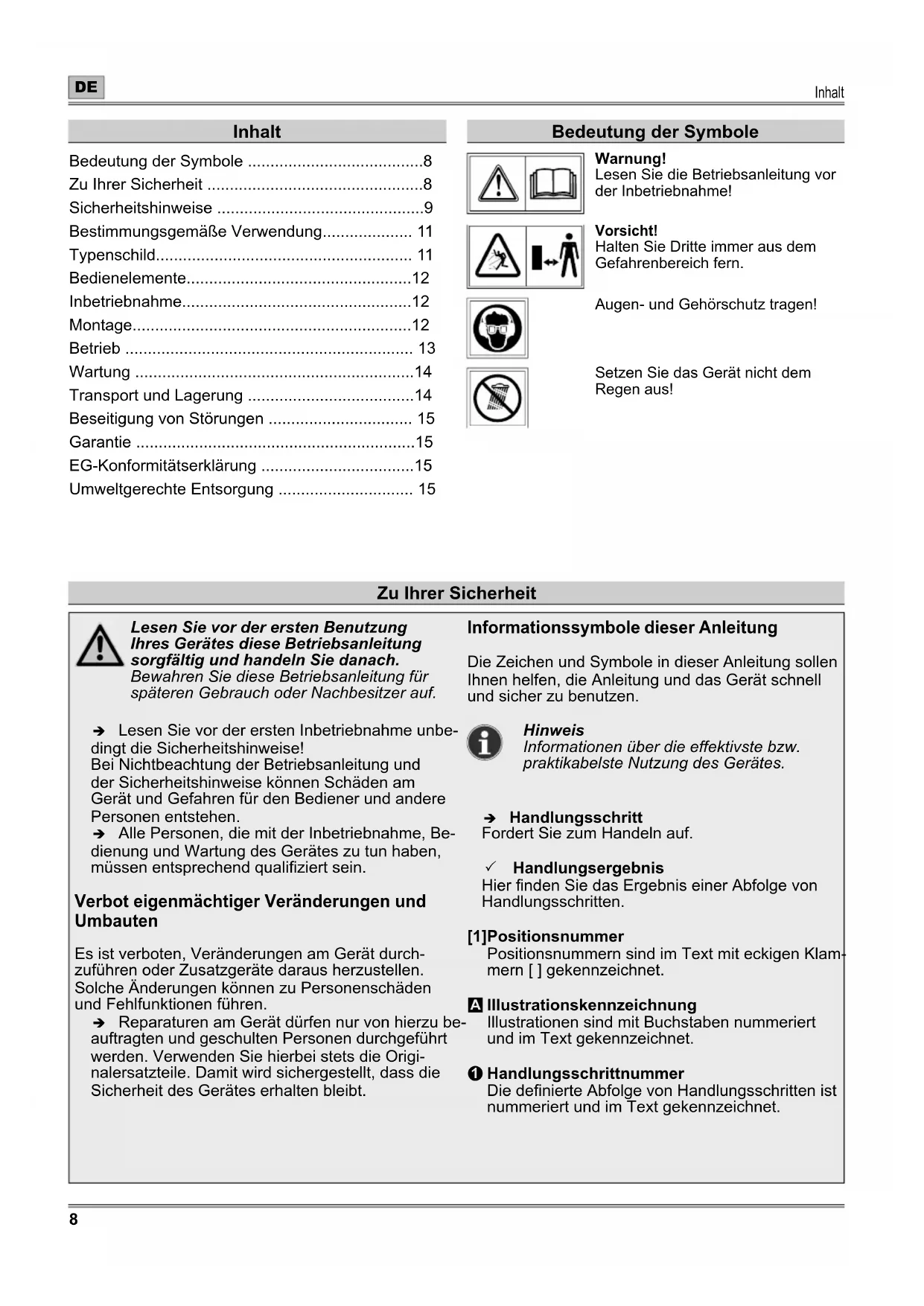

Bedeutung der Symbole 8
Zu Ihrer Sicherheit 8
Sicherheitshinweise 9
Bestimmungsgemäne Verwendung 11
Typenschild 11
Bedienelemente 12
Inbetriebnahme 12
Montage. 12
Betrieb 13
Wartung 14
Transport und Lagerung 14
Beseitigung von Störungen 15
Garantie 15
EG-Konformitätserklarung 15
Umweltgerechte Entsorgung 15
Bedeutung der Symbole
Warning!
Lesen Sie die Betriebsanleitung vor der Inbetriebnahme!
Vorsicht!
Halten Sie Dritte immer aus dem Gefahrenbereich fern.
Augen- und Gehorschutz/TRagen!
Setzen Sie das Gerät nicht dem Regen aus!
Zu Ihrer Sicherheit
Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Betriebsanleitung sorgfältig und handeln Sie danach.
Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder Nachbesitzer auf.
Lesen Sie vor der ersten Inbetriebnahme unbedingt die Sicherheitschinweise!
Bei Nichtbeachtung der Betriebsanleitung und der Sicherheitshinweise konnen Schaden am Gerät und Gefahren für den Bediener und andere Personen entstehen.
Alle Personen, die mit der Inbetriebnahme, Bedienung und Wartung des Gerätes zu tun haben, müssen entsprechend qualifiziert sein.
Verbot eigennächtiger Veränderungen und Umbauten
Esistverboten,VeränderungenamGerat durchzufahrenoderZusatzgeratedarausherzustellen.
Solche Änderungen können zu Personenschäden und Fehlfunktionen führen.
Reparaturen am Gerät dürfen nur von hierzu beauftragten und geschulten Personen durchgeführt werden. Verwenden Sie hierbei stets die Originalersatzteile. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
Informationssymbole dieser Anleitung
Die Zeichen und Symbole in dieser Anleitung sollen. Ihnen halten, die Anleitung und das Gerät schnell und sicher zu benutzen.
Hinweis
Informationen über die effektivste bzw. praktikabelste Nutzung des Gerätes.
Handlungsschritt
Fordert Sie zum Handeln auf.
Handlungsergebnis
HierfindensiedasErgebnisenerAbfolgevon Handlungsschritten.
[1]Positionsnummer
Positionsnummern sind im Text mit eckigen Klammern [] gekennzeichnet.
A Illustrationskennzeichnung
Illustrationen sind mit Buchstaben nummeriert und im Text gekennzeichnet.
1 Handlungsschrittnummer
Die definierte Abfolge von Handlungsschritten ist nummeriert und im Text gekennzeichnet.
Sicherheitshinweise
Gefahrenstufen von Warnhinweisen
In dieser Betriebsanleitung werden die folgenden Gefahrenstufen verwendet, um auf potenzielle Gefahrensituationen hinzuweisen:
GEFAHR！
Die gefährliche Situation steht unmittelbar bevor und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
WARNING!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu schweren Verletzungen bis hin zum Tod.
VORSICHT!
Die gefährliche Situation kann eintreten und führt, wenn die Maßnahmen nicht befolgt werden, zu leichten oder geringfälligen Verletzungen.
Achtung!
Eine möglicherweise schädliche Situation kann eintreten und führt, wenn sie nicht gemieden wird, zu Sachschäden.
Aufbau von Sicherheitshinweisen
GEFAHR!
Art und Quelle der Gefahr!
Folgen bei Nichtbeachtung
Maßnahme zur Gefahrenabwehr
Selbst- und Personenschutz
Aus Sicherheitsgründen dürfen Kinder oder Personen, die die Gebrauchsanweisung nicht kennen, den Rasentrimmer nicht benutzen. Ortliche Bestimmungen können das Mindestalter des Benutzers festlegen.
Nehmen Sie den Rasentrimmer nicht in Betrieb, wenn sich Personen (insbesondere Kinder) oder Tiere in unmittelbarer Höhe befinden. Achten Sie auch darauf, dass Kinder nicht mit dem Rasentrimmer speien.
Unterbrechen Sie den Gebrauch der Maschine, wenn Personen (insbesondere Kinder) oder Haustiere in der Nähe sind.Dieses Gerätarf nicht von Kindern und nicht von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit unzureichender Erfahrung und unzureichendem Wissen verwendet werden. Ebenso dürfen Personen, die mit dieser Betriebsanleitung nicht vertraut sind, das Gerät nicht verwenden. Lokale Vorschriften können eine Altersbeschränkung für Benutzer festlegen.
Reinigung und Wartung damit nicht von Kindern durchgefuhrt werden.
Schalten Sie den Motor nur ein, wenn ihre Fälle und Fälle in sicheren Abstand von der Schneideinrichtung entfernt sind.
Entnehmen Sie stets den Akku aus dem Gerät, wenn these unbeaufsichtigt gelassen wird und beim Entfernen einer Blockierung.
Tragen Sie bei Arbeiten mit oder am Rasentrimmer immer feste Schuhe und lange Hosen sowie weitere entsprechende geeignete persönliche Schutzausrüstung (Schutzbrille, Gehorschutz, Arbeitshandschuhe etc.). Das Tragen von persönlicher Schutzausrüstung verringgert das Risiko von Verletzungen. Vermeiden Sie das Tragen weiter Kleidung etc., die vom Schneidwerkzeug erfasst werden kann.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Vor dem Einsatz
Machen Sie sich vor Arbeitsbeginn mit dem Rasentrimmer und seinen Funktionen sowie seinen Bedienelementen vertraut.
Benutzen Sie keinen Rasentrimmer, dessen Schalter defekt ist und der sich nicht mehr ein- oder ausschalten lasst. Lassen Sie diesen von einer qualifizierten Fachkraft oder einer Fachwerkstatt reparieren.
Verwenden Sie niemals ein Gerät mit beschädigten oder fehlenden Schutzeinrichtungen oder Abdeckungen. Lassen Sie diese von einer dazu qualifizierten Fachkraft oder Fachwerkstatt reparieren oder ggf. austauschen.
Vergewissern Sie sich vor dem Gebrauch, dass der Rasen von Asten, Steinen, Drahten etc. befrei ist und berücksichtigten Sie diesen während des gesamten Trimmens.
Bevor Sie Einstellungen am Gerät vornehmen oder es saubern, schalten Sie das Gerät aus und entnehmer Sie den Akku.
Sicherheitshinweise
Lesen und beachten Sie die Bedienungsanleitung des Akkus und des Ladegerates.
Beim Einsatz
Vorsicht vor Verletzungen an Füßen und Händen durch die Schneideinrichtung.
Entnehmen Sie den Akku aus dem Gerät:
- wann immer Sie sich von dem Gerät entfernen.
- bevor Sie Blockierungen entfernen.
- vor Überprüfen, Reinigen oder Arbeiten am Gerät.
- nach Berühren eines Fremdkörpers, um das Gerät auf Beschädigungen zu überprüfen.
- zur sofortigen Überprüfung, wenn das Gerät beginnnt, übermöbig stark zu vibrieren.
Arbeiten Sie mit dem Gerät nicht in explosionsgefahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Der Rasentrimmer kann Funken er-zeugen, die den Staub oder die Dämpfe entzünden können.
Lassen Sie bei Arbeitsunterbrechungen den Rasentrimmer nie unbeaufsichtigt und bewahren Sieihn an einem sicheren Ort auf.
Halten Sie den Rasentrimmer beim Einsatzen parallel zum Rassen, da sonst Verletzungsgefahr besteht.
Halten Sie auch beim Arbeiten einen Sicherheitsabstand zum rotierenden Faden ein.
Greifen Sie nicht in den rotierenden Faden.
Seien Sie achtsam vor Verletzungen durch das Fadenmesser. Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in der normalen Arbeitsposition, bevor Sie es einschalten.
Tragen Sie geeigneten Augenschutz und Gehorschutz!
Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Seien Sie besonders achtsam, wenn Sie sich an einem Hang bewegen. Laufen Sie nie, sondern bewegen sich in einem ruhigen Gang vorwärts. Dadurch können Sie das Gerät in unerwarteten Situationen better kontrollieren.
Seien Sie besonderss vorsichtig, wenn Sie rückwärts gehen. Stolpergefahr!
Entnehmen Sie den Akku beim Transport von/ zu den einzelnen Arbeitsstellen.
Überbrücken und manipulieren Sie niemals die am Gerät installierten Schalteinrichtungen.
Die Fadenbox nicht auf den Boden stoffen und nicht an Mauerkanten anschlagen. Hat die Fadenboxomal einen starken Stoß erlitten, achten Sie auf eine verstärkte Vibration am Griff. Wenn dies der Fall ist, muss das Gerät von einer qualifizierten Fachkraft oder einer Fachwerkstatt überprüft und ggf. repariert werden.
Nach dem Einsatz
Schalten Sie das Gerät aus, entnehmen Sie den Akku und überprüfen Sie das Gerät auf Beschädigung. Achtung, Gefahr! Schneidwerkzeug lauft nach!
Sollten Sie Wartungs- und Reinigungsrarbeiten am Gerät durchführren, schalten Sie das Gerät aus und entnahme den Akku.
Warten Sie immer den Stillstand des Schneidwerkzeuges ab und berühren Sie keine sich bewegenden gefährlichen Teile, ohne vorher den Akku zu entnehmen.
Das Abnehmer der Schutzeinrichtungen oder der Austausch der Fadenspulearf nur bei entferntem Akku erfolgen. Verwenden Sie nur Original Fadenspulen und beachten Sie die Einbauhinweise!
Achten Sie darauf, dass Lüftungsschlitze frei von Verschmutzungen sind.
Reinigen Sie den Rasentrimmer nicht mit Wasser.
Stellen Sie das Gerät an einem sicheren Ort ab.
Lagern Sie das Gerät nicht in Reichweite von Kindern.
Nehmen Sie selbst keine Reparaturen am Gerät vor, sondern{lassen Sie diese nur von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren.
Lassen Sie das Gerät abkühlen, bevor Sie es abstellen und/oder lagern.
Allgemeine Sicherheitshinweise
Ersetzen Sie niemals die nichtmetallische Schneideinrichtung durch eine metallische Schneideinrichtung!
Warten Sie immer den Stillstand des Schneidwerkzeuges ab und berühren Sie keine sich bewegenden gefährlichen Teile, ohne vorher den Akku zu entnehmen.
Sicherheitshinweise
Ersatzteile müssen den vom Hersteller festgelegten Anforderungen entsprechen.
Verwenden Sie davon nur Original Ersatzteile oder die vom Hersteller zugelassenen Ersatzteile.itte beachten Sie beim Austausch immer die mitgelieferten Einbauhinweise, entnehmer Sie vorher den Akku.
Lassen Sie Reparaturen ausschließlich von einer qualifizierten Fachkraft oder in einer Fachwerkstatt durchführren.
Dieser Rasentrimmer ist für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich
vorgesehen. Wegen körperlicher Gefährung des Benutzers oder anderer Personen darf das Gerät nicht für artfremde Zwecke eingesetzt werden.
Verwenden Sie den Rasentrimmer nur bei Tageslicht oder unter guter künstlicher Beleuchtung. Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet.
Verwenden Sie den Rasentrimmer nur bei trockenen Wetterbedingungen. Halten Sie das Gerät von Regen oder Nasse fern und verwenden Sie es nicht während eines Gewitters. Durch das Eindringen von Wasser in den Rasentrimmer erhöht sich das Risiko eines elektrischen Schlags.
Auch bei Beachtung aller Sicherheits- und Bedienhinweise besteht immer Restrisiko von Verletzungen und Sachschäden. Seien Sie sich dessen immer bewusst.
Bestimmungsgemäß Verwendung
Der Rasentrimmer mit eingesetzter Fadenspule ist ausschließlich für die Pflege von Rasenkanten sowie kleineren Gras- und Rasenflächen im privaten Bereich bestimmt.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
Für Schäden bei nicht bestimmungsgemäßer Verwendung haftet der Benutzer.
Bestimmungswidrige Verwendung
Dieser Rasentrimmer sollte nicht in öffentlichen Anlagen, Parks, Sportstätten, an Straßen usw. sowie in der Land und Forstwirtschaft eingesetzt werden.
Wegen körperlicher Gefährung des Benutzers darf der Rasentrimmer nicht verwendet werden zum Schneiden von dicken Åsten und zum Zerkleinern im Sinne der Kompostierung.
Typenschild
Lage
Das Typenschild finden Sie am Gehäuse des Rasentrimmers.
Hinweis
Die Kennzeichnung besitzt Urkundenwert und darf nicht verändert oder unkenntlich gemacht werden.

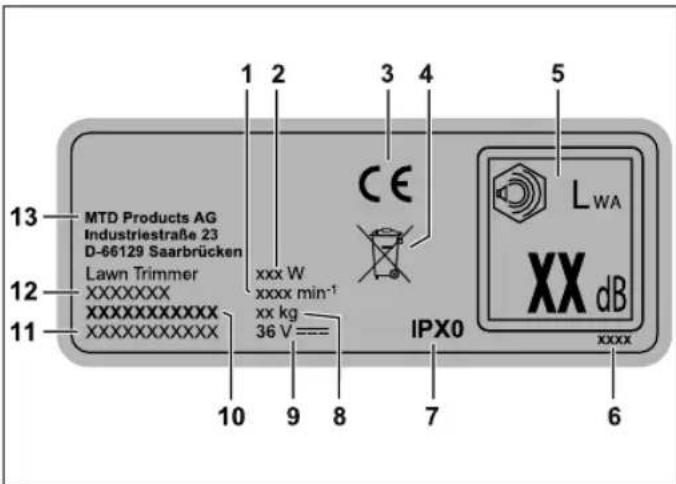

Aufbau
1 Motordrehzahl in min-1
2 Leistung
3 CE-Kennzeichnung
4 Entsorgungshinweis
5 Schalleistung garantiert
6 Baujahr
7 Schutzart
8 Gewicht
9 Nennspannung, Stromart
10 Modellummer
11 Seriennummer
12 Modellname
13 Hersteller
Bedienelemente
Bedienelemente K
1 Akkuentriegelung
2 Einsatzspersrschalter
3 Ein-/Ausschalter am Handgriff
4 Drehzahlschalter
5 Arretierknopf Kantenschneid-Funktion
6 Arretierknopf Arbeitswinkelverstellung
7 Schutzabdeckung
8 Pflanzenschutzbügel
9 Spulendeckel
10 Fadenspule
11 Fadenbox
12 Führungsrad
13 Fadenmesser
14 Mittelgriff
15 Handgriff
16 Akku
Inbetriebnahme
Ergänzende Dokumentationen
Nehmen Sie das Gerät erst in Betrieb, wenn Ihnen die mitgelieferten Betriebsanleitungen des Ladegerätes 40V FAST CHARGER und die des Akkus 40V LI-ION vorliegen und Sie diese verstanden und beachtet haben.
Akku laden
WARNING!
Gefahr von Verletzungen oder Sachschäden Akku ausschließlich mit dem Ladegerät 40V FAST CHARGER laden.
Achtung!
Der Akku wird teilgeladen ausgeliefert. Laden Sie den Akku mit dem Ladegerät 40V FAST CHARGER vor dem ersten Einsatz vollständig auf, um die volle Leistung des Akkus zu gewährleisten.
Laden Sie den Akku entsprechend der Anweisungen der ergänzenden Dokumentation auf.
Betriebszeiten
Beachten Sie die regionale Vorschriften.
Erfragen Sie die Betriebszeiten bei ihrer örtlichen Ordnungsbehörde.
Montage
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeiten am Gerät den Akku entnahmen.
Schutzabdeckung montieren A B
Positionieren Sie die Schutzabdecku a auf dem Trimmer B 1.
→ Schrauben Sie die Schutzabdeckung mit den mitgelieferten Schrauben A b an B 2.
Hinweis
An der Schutzabdeckung ist ein Führungsrad [1] bereits vormontiert, welches zum leichteren Arbeiten bei der Kantenschneid-Funktion dient.
Mittelgriff A C
Demontieren sie die beiden vormontierten Schrauben und das Befestigungssstück A c.
Positionieren Sie den Mittelgriff auf der gewünschte Höhe C 1.
Bringen Sie das Befestigungstück auf der Gegen-seite des Mittelgriff an C 2.
→ Schrauben Sie den Mittelgriff mit den Schrauben fest C 8.
Trimmereinheit mit Bedienstiel verbinden D
Stecken Sie die Trimmereinheit in die Aufnahme des Bedienstiels 1.
Achtung!
Achten Sie auf die Polarisierungskennzeichnung der Kontakte.
Drehen Sie die Befestigungshülse fost
Arbeitswinkel einstellen E
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschalltem Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeitsen am Gerät den Akku entnahmen.
Der Rasentrimmer verfügt über einen 5-fach verstillbaren Arbeitswinkel. Dadurch konnen Sie problematische und schwer zugängliche Stellen im Garten bequem erreichen.
Drucken Sie den Arretierknopf und halten Sie ihn gedrückt 1.
Stellen Sie den Arbeitswinkel
Lassen Sie den Arretierknopf los.
Der Kopf des Rasentrimmers rastet hörbar ein.
Kantenschneid-Funktion F
Die Kantenschneid-Funktion erfolgt einen prazisen und bequemen Trimmvorgang entlang der Rasenkante.
→ Drücken Sie den Knüpfund drehen gleichzeitig den Kopf des Rasentrimmers um 90^ ②.
Der Kopf des Rasentrimmers rastet hörbar ein.
Hinweis
Zum leichteren Arbeiten kann das Gerät in dieser Position auf dem Führungsrad [12] am Boden geführt werden.
Betrieb
Akku einsetzen
WARNING!
Falsche Handhabung des Akkus und des Ladegerates
Gefahr von Verletzungen und Sachschäden
Lesen und beachten Sie die Betriebsanleitung des Akkus und des Ladegerates.
Schieben Sie den Akku in das Akkufach bis der Akku hörbar einrastet ①.
Die elektrischen Kontakte sind verbunden und das Gerät ist betriebsbereit.
Gerä einschalten
WARNING!
Gefahr von Verletzungen oder Sachschäden.
Halten Sie das Gerät während des Betriebes immer mit beiden Händen fest. Eine Hand umfasst den Handgriff, die andere Hand umfasst den Mittelgriff.
Betätigen Sie den Einsatzsperschalter am Handgriff 2.
Betätigen Sie gleichzeitig den Ein-/Ausschalter am Handgriff ③.
Das Gerat ist in Betrieb.
Drehzahl des Schneidfadens einstellen G
Wahlen Sie am Drehzahlschalter zwischen Stufe I und Stufe II 4.
I = langsam
II = Schnell
Fadennachstellung
Automatisch
Bei jedem Ein- und Ausschalten wird der Faden aus der Fadenbox nachgestellt.
Hinweis
Häufiges An- und Abschalten ohne Grund führt zu erhöhtem Fadenverschleib.
Hinweis
Wird der Schneidfaden während des Arbeitsdurch Verschleib zu kurz, Gerät aus- und wieder einschalten, um die Arbeitslänge des Schneidfadens automatisch zu verlangern.
Manuell
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschalteten Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeitsen am Gerät den Akku entnahmen.
VORSICHT!
Verletzungsgefahr am Fadenmesser
Nach dem Herausziehen eines neuen Fadens halten Sie das Gerät immer in der normalen Arbeitsposition, bevor Sie es einschalten.
Die manuelle Fadennachstellung ist eventuell bei der Inbetriebnahme, nach einem Wechseln der Fadenspule erforderlich.
→ Drucken Sie den Knif
Ziehen Sie den Faden hera
Gerätausschalten
Das Gerät schaltet sich aus, sobald Sie den Ein-/Ausschalter am Handgriff ③ loslassen.
Akku entnehmen
→ Drucken Sie die Akkuentriegelug
Entnehmen Sie den Alu
Wartung
WARNING!
Gefahr von Verletzungen oder Sachschaden durch sich bewegende Teile.
Wartungs- und Reinigungsrarbeiten am Gerät dürfen nur bei stillgesetztem Motor und stillstehendem Schneidwerkzeug vorgenommen werden.
Vor allen Arbeitsen am Gerät den Akku entnahmen.
Reinigen Sie das Gerät nicht mit Wasser.
Reparatur- und Wartungsarbeiten sowie den Austausch von Sicherheitselementen nur von einer qualifizierten Fachkraft oder einer Fachwerkstatt durchführten halten.
Reinigung des Rasentrimmers
→ Schalten Sie den Rasentrimmer aus, warten Sie bis das Schneidwerkzeug zum Stillstand gekommen ist und entnahme Sie den Akku.
Reinigen Sie das Gerät nach jedem Gebrauch mit einem Handfeger.
Reinigen Sie in regelmäßigen Abständen die Luftungsschlitze und die Unterseite des Gerätes von Grasresten.
Fadenspule austauschen A J
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Einstellungen am Gerät nur bei abgeschaltetem Motor und stillstehendem Schneidwerkzeug vornehmen.
Greifen Sie nicht an den rotierenden Faden.
Vor allen Arbeitsen am Gerät den Akku entnehmen.
Drücken Sie den Spulendeckel an beiden Rastnasen gleichzeitig zusammen J 1 undziehenihn ab J 2.
Entnehmen Sie die Fadensp3
Entfernen Sie eventuelle Verschmutzungen.
Hängen Sie den Faden aus der Fixierung der neuen Spule (optionales Zubehör A d) aus J 4.
Legen Sie die Spule in die Fadenbox 315
Fadeln Sie das Fadenende der Spule durch die Ose der Fadenbox J 6.
Drucken Sie den Spulendeckel an beiden Rastnasen gleichzeitig zusammen und stecken Sieihn auf die Fadenspule, bis er einrastet 7.
Transport und Lagerung
WARNING!
Gefahr von Verletzungen durch das Schneidwerkzeug.
Vor jedem Transport und jeder Lagerung das Gerät abschalten und den Stillstand des Schneidwerkzeuges abwarten.
Entnehmen Sie den Akku vor Transport oder Lagerung.
Lagerung
Führren Sie nach jeder Saison eine gründliche Reinigung an Ihr dem Gerät durch.
Lagern Sie das Gerät stets an einem trockenen und sicheren Ort, welcher unzugänglich für Kinder ist.
Lagern Sie den Akku und den Rasentrimmer getrennt voneinander.
Lagern Sie den Akku an einem kühlen und trockenen Ort. Empfohlene Lagertemperatur ca. 18^
Halten Sie den Rasentrimmer und insbesondere seine Plastikbestandteile fern von Bremsflüssigkeiten, Benzin, erdölhaltigen Produkten, Kriecholen etc. Sie enthalten chemische Stoffe, welche die Plastikbestandteile des Rasentrimmers beschädigen, angreifen oder zerstoren können.
Düngemittel und andere Gartenchemikalien enthalten Stoffe, die stark korrosiv auf die Metallteile des Rasentrimmers wirken können. Lagern Sie ihren Rasentrimmer davon nicht in der Nähe dieser Stoffe.
Beseitigung von Störungen
WARNING!
Gefahr von Verletzungen oder Sachschäden
Suchen Sie im Zweifelsfall immer eine Fachwerkstatt auf.
Stellen Sie vor jeder Prüfung oder vor Arbeiten am Gerät den Motor ab und entnahmeen Sie den Akku.
| Problem Mögliche | Ursache Abhilfe | |
| Das Gerät schaltet ab. | Der Akku ist zu frei. Lassen Sie den Akku abkühlen. | |
| Der Akku ist entladen. Laden Sie den Akku auf. | ||
| Temperatur des Gerätes (Elektronik) ist zu hoch. | Lassen Sie das Gerät abkühlen und reinigen Sie ggf. die Lüftungsschlitze | |
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Das Gerätlässt sich nicht einschalten. | Der Akku ist entladen. Laden Sie den Akku auf. | |
| Überstromauslösung Suchen Sie bei erneutem Auftreten eine Fachwerkstatt auf. | ||
| Temperatur des Akkus zu hoch oder zu niedrig. | Lassen Sie den Akku abkühlen bzw. aufwär-men. | |
| Der Akku ist defekt. Tauschen Sie den Akku aus. | ||
| Die automatische Fadennachstellung funktioniert nicht. | Die Spule ist leer. Tauschen Sie die Fadenspule aus. | |
| Die Verzahnung zwischen Metallknopf und Fadenspule ist verschmutzt. | Säubern Sie die Teile mit Bürste vom Schmutz. | |
| Der Faden ist abgerissen und in die Fadenspule eingezogen. Der Faden hat sich auf der Spule verklemmt. | Enthalten Sie die Fadenspule, ggf. wickeln Sie den Faden mit leichtem Zug neu auf und legen Sie die Spule ein. | |
| Der Faden ist auf der Spule verschweit. Entfern den verschweiteten Fadenteil, ggf. wickeln Sie den Faden mit leichtem Zug neu auf und legen Sie die Spule ein. | ||
| Der Faden reißt zu*häufig ab. | Der Fadenkontakt besteht zu feststehenden Objekten z. B. Zäune, Bäume etc. | Verwenden Sie den Pflanzenschutzbügel. |
| Starke Vibration Befestigungselemente des Gerätes haben sich gelöst. | Suchen Sie eine Fachwerkstatt auf. | |
Garantie
In jedem Land gelten die von unserer Gesellschaft oder dem Importeur Herausgegebenen Garantiebestimmungen. Störungen beseitigen wir an ihrem Gerät im Rahmen der Gewährleistung kosten, sofern ein Material- oder Herstellungsehler die Ursache sein sollte. Im Garantiefall wenden Sie sichitte an ihren Verkäufe oder die nachstgelegene Niederlassung.
EG-Konformitätserklarung
Weitere Angaben zum Gerät finden Sie auf der separat beigelegten EG-Konformitätserklarung, die ein Bestandteil dieser Betriebsanleitung ist.
Umweltgerechte Entsorgung
Elektrowerkzeuge, Zubehor und Verpackungen müssen einer umweltgerechten Wiederverwertung zugeführrt werden.
Akkus/Batterien: Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien müssen gesammelt, recycliert oder auf umweltfreundliche Weise entsorgt werden. Elektrowerkzeuge: Werfen Sie das Elektrowerkzeug nicht in den Hausmull! Geben Sie es in einer geeigneten Entsorgungseinrichtung ab.
Contents
Beschermkap monteren A B
Elektrisch gereedschap:
Handtag i mitten A C
Kantskaerefunktion F
Kantkipperfunktionen tillader en praecis og komfortabel trimming lungs med graskanten.
Tryk pa kipog drej samtidigt trimmerens
hoved 90^ 2
Trimmerens hoved klikker horbart fast.
Henvisning
Typeskiltet finner du utenpä plentrimmeren.
