MANUALE UTENTE WPO 1025 E Fein

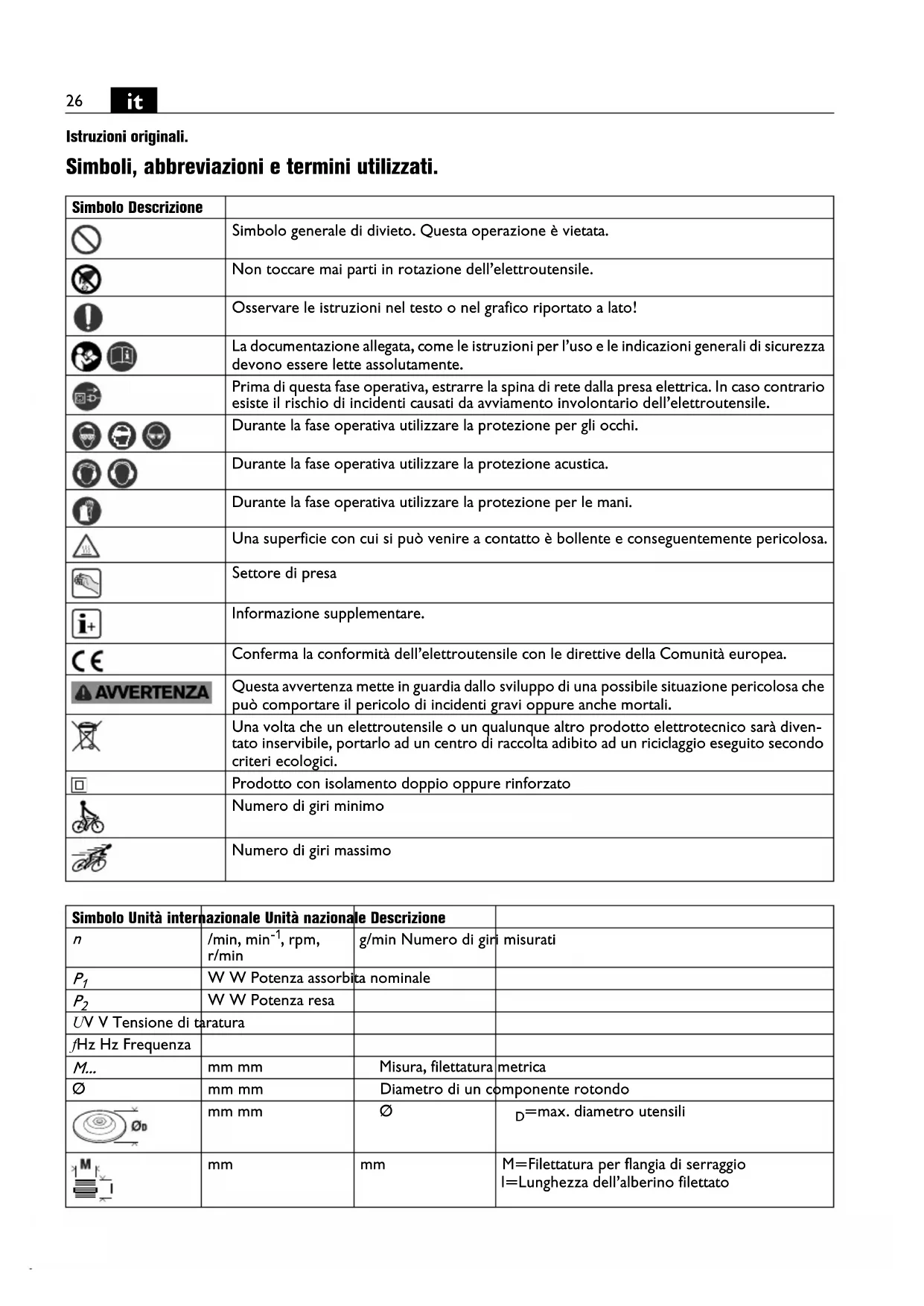

Istruzioni originali.

Simboli, abbreviazioni e termini utilizzati.

Simbolo Descrizione
	Simbolo generale di divieto. Questa operazione è vietata.
	Non toccare mai parti in rotazione dell'eletttroutensile.
	Osservare le istruzioni nel testo o nel grafico riportato a lato!
	La documentazione allegata, come le istruzioni per l'uso e leindicazioni generali di sicurezza devono essere lette assolutamente.
	Prima di esta fase operativa, estrarre la spina di rete alla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell'eletttroutensile.
	Durante la fase operativa utilizzato la protezione per gli occhi.
	Durante la fase operativa utilizzato la protezione acustica.
	Durante la fase operativa utilizzato la protezione per le mani.
	Una superficie con cui si può venire a contatto è bolliente e consegovamente pericolosa.
	Settore di presa
	Informazione supplementare.
	Conferma la conformità dell'eletttroutensile con le direttive della Comunità europea.
	Questa averenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può accomportare il pericolo di incidenti gravi oppureanche mortali.
	Una volta che un eletttroutensile o un qualunque altre prodotto elettrotecnico sareddiven-tato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondocriteri ecologici.
	Prodotto con isolamento doppio oppure rinsforzato
	Numero di giri minimo
	Numero di giri massimo

Simbolo Unità internazionale Unità nazionale	Descrizione
n	/min, min-1, rpm,r/min	g/minNumero di giri misurati
P1	W W Potenza assorbita nominale
P2	W W Potenza resa
UV V Tensione di taratura
fHz Hz Freqenza
M...	mm mm	Misura, fillettatura metrica
∅	mm mm	Diametro di un co componente rotondo
òd	mm mm	∅ D=max. diametro utensili
M	mm	mm M=Filelettatura per flangia di serraggioI=Lunghezza dell'alberino filettato

Simbolo Unità internazionale Unità nazionale Descrizione
	kg kg Peso conforme alla EPTA-Procedure	01/2003
LpA	dB dB Livello di pressione acustica
LwA	dB dB Livello di potenza acustica
LpCpeak	dB dB Livello di pressione acustica picco
K...		Non determinato
a	m/s2	m/s2	Valore di emissione delle vibrazioni secondo EN 60745 (somma vettori delle tre direzioni)
ah,P	m/s2	m/s2	Valore di oscillazioni medio per lucidatura
ah,DS	m/s2	m/s2	Valore di oscillazioni medio per smerigliatura con foglio abrasivo
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Unità di base ed unità derivanti dalsystema unità internazionale SI.

Per la Vostra sicurezza.

AVVERTENZA

Leggere tutte le avventenze di pericolo e le istruzioni operative.

In caso di mancato rispetto delle avvertenze di pericolò e delle istruzioni operative si potra create il pericolò di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze di pericolo e le istruzioni operative per ogni esigenza futura.

Non utilizzato il presente eletttroutensile prima di aver fatto e compreso accuramente e completenesse queste istruzioni per l'uso e le «Indicazioni

generali di sicurezza» allegate (Numero di documentazione 3 41 30 054 06 1). Conservare la documentazione indica per un eventuale uso futuro ed allegaria in caso di inoltro oppure di vendita dell'elettroutensile.

Attenersiancheallenorme nazionalin vigore concer- nenti la sicurezza sul lavoro.

Utilizzo previsto per l'eletttroutensile:

lucidatrice per l'utilizzo manuale per lucidatura secco, levigatura con carta vetrata e spazzolatura di superfici di metallo, pietra, plastica, legno, materiali compositi, pitta/vernici, stucco e materiali simili con inserti ed accessori consigliati alla FEIN in ambiente protetto dagli agenti atmospherici.

Questo eletttroutensile è pensatoanche per l'impiego su generatori acorrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10% .In caso di dubbio informarsi relativamente al genatore utilizzato.

Indicazioni generali di sicurezza relative ad operazioni di levigatura con carta vetrata, lavori con spazzole metalliche ed operazioni di lucidatura

Questo elettROUTensile è previsto per essere utilizzato come smerigliatrice con carta vetrata, spazzola metallica e lucidatrice. Attenersi a tutte leindicazioni di sicurezza, istruzioni, illustrazioni e dati che vengono forniti insieme all'apparecchio. In caso di mancata osservanza delle seguenti istruzioni vi è pericolo di provocare una scossa elettrica, di sviluppare incendi e/o lesions gravi.

Questo eletttroutensile non è adatto per levigatura ed operazioni di troncatura. Utilizzato l'electrontroutensile per applicazioni non escludamente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni.

Non utilizzato nessun accessorio che la casa costrutrice non abbia escludamente previsto e racommando per questo eletttroutensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettrottensile non è una garanzia per un impiego sicuro.

Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alla quanto il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito cui rompersi in vari pezioni e venir lanciato intorno.

Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllarli a sufficientia.

Accessorii con filetto riportato devono essere adatti in modo preciso alla filettatura dell'alberino. Negli accessori che vengono montati tramite flangia, il diametro del foro dell'accessorio deve corrispondere al diametro di alloggiamento della flangia. Accessori che non vengono fissati in modo preciso all'elettROUTensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.

Non utilizzato mai portautensili od accessori danneggiati. Prima di agli utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancche ad altre persone presenti di avvinciniarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.

Indossare abbligamente di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

Avere cura di evitare che altre persone possano avvici-narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.

Tenere l'apparecchio esclusivamente per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebbe venire aicontato con cavi elettrici nascosti oppure con il proprioicavo di rete. Ilicontatto con un cavo sotto tensione più mettere quello tesso tensioneanche parti metalliche dell'apparecchio, causando una scossa elettrica.

Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si perde il controllo sull'eletttroutensile vi è il pericolo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.

Mai pogiare l'elettroutensile prima che il portautensili o l'accessorio impiegato non si sua fermato completa-mente. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controlio sulla macchina pneumatica.

Mai trasportare l'eeltroutensile nelle questo dovesse essere più in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operaatore e potrebbe arrivare a ferire seriamente il corpo dell'operaatore.

Pulire regolarmente le feritoie di ventilazione dell'elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo più provocare pericoli di origine elettrica.

Non utilizzato mai l'eeltroutensile nelle vicinanzi di materiali infiammabili. Le scintille possono far prendere fuoco quosti materiali.

Non utilizzato mai accessori che richiedanorefrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

Contraccolpo e relative avventenze di pericolo

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come cui què essere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandosi oppure bloccandidosi il portautensili o accessorio provoca un arresto improvisio

della rotazione dello stesso. In questo caso l'operaore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell'accessorio.

Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in quello modo una rottrura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettROUTensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come alla descrizione che segue

Tenere sempre ben saldo l'elettROUTensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzato sempre l'impugnatura supplementare in modo da poter averere sempre il maggior controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchinaraggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatore cui èssere in grado di tenero fatto controllo le forze di contraccolpo e quale di reazione a scatti.

Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.

Evitare di avvinciniarsi con il proprio corpo alla zona in cui l'eletttroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettrottensile che si sviluppa nella direzione opposta a quella della rotazione della mola abrasiva al punto di blocco.

Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L'utensile in rotazione ha la tendenza a rinanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.

Non utilizzato seghe a catena e neppure lame dentellate.
Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull'elettroutensile.

Avvertenze di pericololo specifiche per lavori di levigatura con carta vetro

Non utilizzato mai fogli abrasivi troppo grandi ma atteneri alle indicazioni del rispectivo produttore relative alle dimensioni dei fogli abrasivi. Fogli abrasivi che dovessero sporgere altri il platorello posso sono provocare incidenti oppure blocchi, strappi dei fogli abrasivi oppure contraccolpi.

Indicazioni speciali di sicurezza per lucidatura Non lasciare parti sciolte della cuffia di lucidatura, in modo particolare cordoncini di fissaggio. Sistemare o accorciare i cordoncini di fissaggio. Cordoncini di fissaggio liberi che ruotano con l'apparecchio posso noffer rare le dita oppure rinanere impigliati nel pezzo in lavorazione.

Avvertenze di pericololo specifiche per lavori con spazzole metalliche

Tenere presente che la spazzola metallica perde pezzi di fil di ferroanche durante il comune impiego. Non sottoporre i fili metallici a carico troppo elevato esercitando una pressione troppo alta. Pezzi di fil di ferro espulsi in aria possono penetrare molto facilementeattraverso indumenti sottili e/o la pelle.

Impiegando una cuffia di protezione si impedisce che la cuffia di protezione e la spazzola metallica possano toccarsi. I diametri delle spazzole a disco e delle spazzola a tazza possono essere augmentati atraverso forze di pressione etramite l'azione di forze centrifugali.

Ulteriori indicazioni di sicurezza

Utilizzare spessori elastici se gli stessi vengono forniti insieme all'utensile abrasivo.

Assicurarsi che gli accessori siano montati secondo le istruzioni del produttore. Gli accessori montati devono potersi ruotare liberamente. Accessori montati non correttamente possono staccarsi durante il lavoro ed essere scagliati fuori.

Trattare con cura gli utensili abrasivi e conservarli secondo le istruzioni del produttore. Utensili abrasivi dan-neggiati possono incrinarsi e frantumarsi durante il lavoro.

Utilizzato gli accessori con filetto riportato prestare attenzione affinché la fillettatura nell'accessorio sa lunga sufficientemente per supportare la lunghezza dell'alberino dell'elettroutensile. La fillettatura nell'accessorio deve essere adatta alla fillettatura sull'alberino. Accessori non montati correttamente sono staccarsi durante il funzionamento e causare lesioni.

Non dirigere mai l'elettROUTensile verso se stessi,及其他 persono animals. Esiste il pericolo di lesions dovute a accessori tagliento bollenti.

Utilizzato un impianto di aspirazione stazonario, soffiare spesso sulle fessure di ventilazione ed insere a monte un interrottore di sicurezza per correnti di guasto (Fl). In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduc trice si depositi all'interno dell'elettROUTensile. L'isolamento di protezione dell'elettROUTensile può eserne pregiudicato.

É vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare agli protezione contro scosse elettriche. Utilizzato targhette autoadhesive.

Lavorare sempre con l'impugnatura supplementare.

L'impugnatura supplementare assicura una guida affidabile dell'elettroutensile.

Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggia-menti.

Raccomandazione: Far funzionare sempre l'eletttroutensile tramite un interruttor di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.

Vibrazione mano-braccio

Il livello di oscillazioni indicate nelle presenti istruzioni è stato misurato conformmente ad una procedura di misurazione normalizzata contenta nel EN 60745 e più essere impiegato per la comparazione con altri eletttroutensili. Lo stesso è adattoanche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di oscillazioni indicate rappresenta le applicazioni principali dell'eletttroutensile. Se tuttavia l'eletttroutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una sufficiente manutenzione è possibile che il livello di oscillazioni sia differente. Questo può augmentare sensibilmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Per la precisa valutazione della sollecitatione da vibrazioni dovrebbero essere considerati ancê i tempi in cui l'apparecchio è spento oppure è accesso ma non effettamente in funzione. Questo può ridurre considerevolmente la sollecitatione da vibrazioni per l'intero periodo di lavoro.

Stabilire ulteriori misure di sicurezza per la protezione dell'opercatore dall'azione delle vibrazioni, come ad esempio: manutenzione dell'elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative.

Modo di procedere con polveri pericolose

Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.

Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenti amianto, vernici contenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenti minerali, solventi per vernici, sostane protettive per legno, vernice antegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratoriie, cancro, danni riproduittivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzato un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provedere per una Buona aerazione delippo di lavoro. Lasciare effettuire la lavorazione di materiale contente amianto esclusivamente a personale specializzato.

Polvere di legname e polvere di metallo leggero, misce bolenti da polvere di levigatura e sostanze chimiche sono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosion. Evitare la fuga di scintille in direzione del contentatore per la polvere nonché il sovriscaldamento dell'elettROUTensile e del materiale abrasivo, svotare per tempo il contentatore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.

Istruzioni per l'uso.

Premere il pulsante di blocaggio solo con motore fermo (vedi pagina 5).

Manutenzione ed Assistenza Clienti.

In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduc trice si depositi all'interno

dell'eletttroutensile. L'isolamento di protezione dell'eletttroutensile può essere pregiudicato. Soffiare spesso la parte interna dell'eletttroutensileattraverso le fessure di ventilazione con aria compressa asciutta e sono azio ed insere a monte un interruptore di sicurezza (Fl).

Se la conduittura d'allcianto dell'elettroutensile è difettosa, delve essere sostuita attraverso una speciale conduittura d'allcianto più appositamente predisposa e disponibile presso il Centro di Assistenza Clienti FEIN.

L'attuale lista dei pezzi di ricambio del presente eletttroutensile è presente in Internet sul site www.fein.com.

In caso di necessità è possibile sostituire da soli le seguenti parti:

Utensili, impugnatura supplementare, carter di protezione, mandrini di serraggio, flange.

Responsabilità per vizi e garanzia.

La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformmente alla dichiarazione di garanzia produttore FEIN.

Nel modello di fornitura del Vostro elettroutensile cui sono essere contentutaanche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.

Dichiarazione di conformità.

La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.

Documentazione tecnica presso: C. & E. FEIN GmbH, C-DB_1A, D-73529 Schwabisch Gmünd

Misure ecologiche, smaltimento.

Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elettroutensili e gli accessori scartati.

Selezione degli accessori (vedi pagine 8 - 11).

Utilizzato escludamente accessori originali FEIN. L'accessorio deve essere adatto al tipo dell'elettroutensile.

Utilizzato l'accessorio A-M con carter di protezione montato.

A Platorello di supporto per cuffia d'agnello con cordicella di chiusura
B Platorello con fissaggio a velcro, fogli abrasivi con fissaggio rapido, feltro di satinatura con fissaggio rapido, spugne per lucidatura, pelle d'agnello
C Spazzola tazza
D Spazzola in acciaio
E Platorello
F Cuffia di aspirazione
G Disco di pulizia in setola
H Ruota abrasiva lamellare
I Disco per lucidatura (feltro)
J Vlies abrasivo, anelli di lucidatura
K Rullo abrasivo elastico, rullo vlies a lamelle
L Rullo nastro abrasivo
M Rullo ad espansione per albero di fissaggio.
