MANUALE UTENTE BM122 ELTA

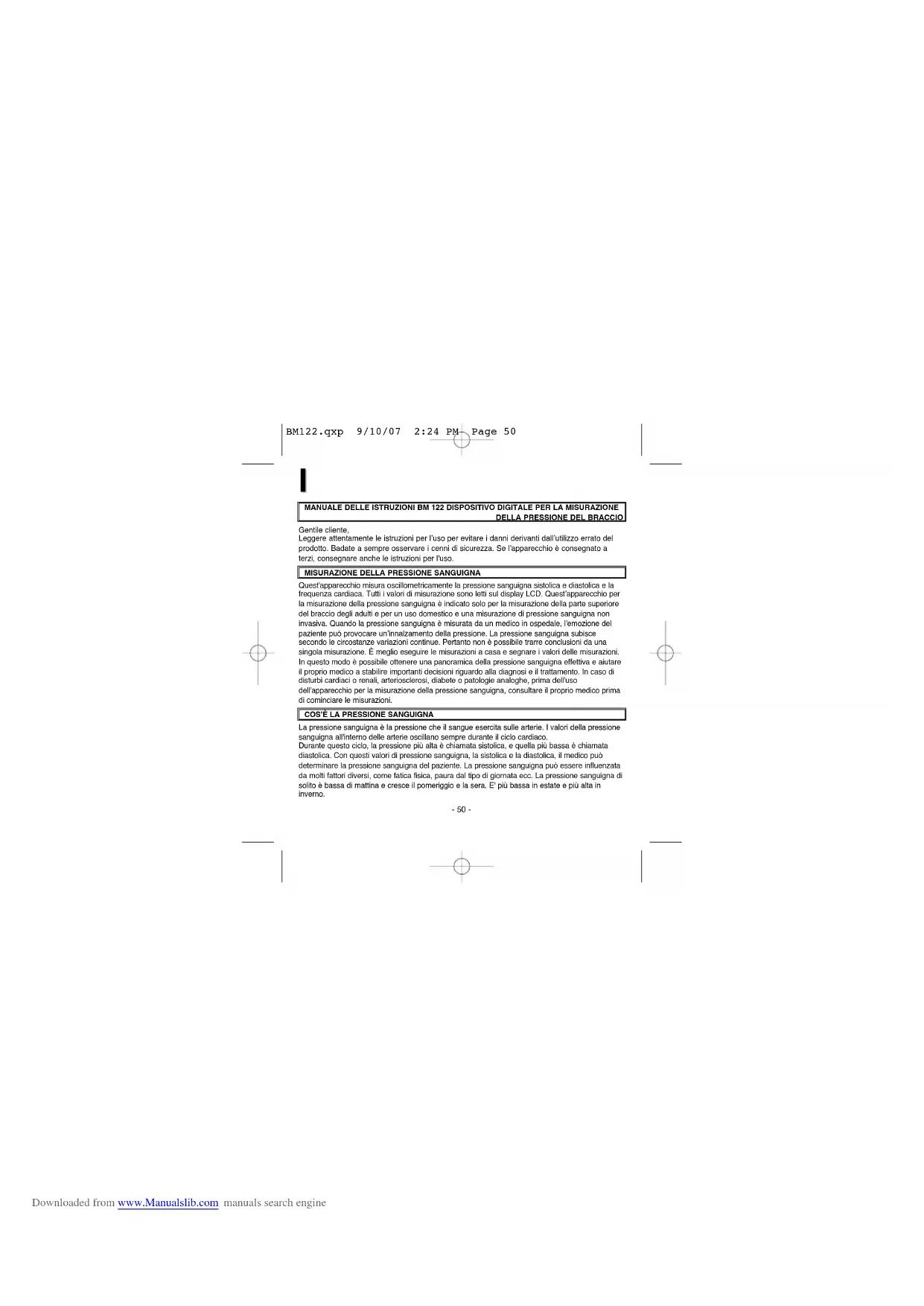

Gentile cliente, Leggere attentamente le istruzioni per l’uso per evitare i danni derivanti dall’utilizzo errato del prodotto. Badate a sempre osservare i cenni di sicurezza. Se l'apparecchio è consegnato a terzi, consegnare anche le istruzioni per l'uso.

MISURAZIONE DELLA PRESSIONE SANGUIGNA

Quest'apparecchio misura oscillometricamente la pressione sanguigna sistolica e diastolica e la frequenza cardiaca. Tutti i valori di misurazione sono letti sul display LCD. Quest’apparecchio per la misurazione della pressione sanguigna è indicato solo per la misurazione della parte superiore del braccio degli adulti e per un uso domestico e una misurazione di pressione sanguigna non invasiva. Quando la pressione sanguigna è misurata da un medico in ospedale, l'emozione del paziente può provocare un’innalzamento della pressione. La pressione sanguigna subisce secondo le circostanze variazioni continue. Pertanto non è possibile trarre conclusioni da una singola misurazione. È meglio eseguire le misurazioni a casa e segnare i valori delle misurazioni. In questo modo è possibile ottenere una panoramica della pressione sanguigna effettiva e aiutare il proprio medico a stabilire importanti decisioni riguardo alla diagnosi e il trattamento. In caso di disturbi cardiaci o renali, arteriosclerosi, diabete o patologie analoghe, prima dell'uso dell'apparecchio per la misurazione della pressione sanguigna, consultare il proprio medico prima di cominciare le misurazioni.

COS’È LA PRESSIONE SANGUIGNA

La pressione sanguigna è la pressione che il sangue esercita sulle arterie. I valori della pressione sanguigna all'interno delle arterie oscillano sempre durante il ciclo cardiaco. Durante questo ciclo, la pressione più alta è chiamata sistolica, e quella più bassa è chiamata diastolica. Con questi valori di pressione sanguigna, la sistolica e la diastolica, il medico può determinare la pressione sanguigna del paziente. La pressione sanguigna può essere influenzata da molti fattori diversi, come fatica fisica, paura dal tipo di giornata ecc. La pressione sanguigna di solito è bassa di mattina e cresce il pomeriggio e la sera. E' più bassa in estate e più alta in inverno. BM122.qxp 9/10/07 2:24 PM Page 50 Downloaded from www.Manualslib.com manuals search engineI

PER QUALE RAGIONE SI MISURA LA PRESSIONE SANGUIGNA A CASA? Misurare la pressione sanguigna e la visita di un medico in ospedale o in clinica può incrementare il nervosismo di molti pazienti, causando un aumento della pressione. La pressione sanguigna può variare in relazione a diverse condizioni, è quindi impossibile dare una valutazione corretta basandosi su una sola misurazione. La pressione sanguigna misurata ad un paziente rilassato appena sveglio e prima che abbia fatto colazione è chiamata pressione sanguigna fondamentale. Perciò la pressione sanguigna misurata a casa è significativa, perchè qui la pressione è più vicina a questo stato. A. Classificazione della pressione sanguigna in accordo al WHO Gli standard per misurare l'alta e la bassa pressione sanguigna, senza differenze d'età, sono stati determinati dall'Organizzazione Mondiale per la Sanità (WHO) come mostrato nella figura 1. B. Fluttuazioni della pressione sanguigna La pressione sanguigna individuale fluttua in relazione alla giornata o alle stagioni. Le fluttuazioni sono più ovvie in pazienti con alta pressione. Normalmente la pressione è più alta durante il lavoro e più bassa durante la notte. Le fluttuazioni della pressione sanguigna durante il giorno sono illustrate dalla figura 2. La misurazione è stata effettuata ogni 5 minuti. La linea più spessa rappresenta il periodo di sonno. L'incremento della pressione sanguigna alle 4 del mattino (mostrata nella figura come A) e nel pomeriggio (mostrata nella figura come B) rappresenta un attacco di panico. Fig. 1 180 189 mmHgPressione sistolicaPressione diastolica

ATTENZIONE!Leggere attentamente le istruzioni prima di utilizzare il dispositivo Si prega di seguire attentamente le istruzioni. Non utilizzare il dispositivo vicino a telefoni cellulari o forni a microonde per evitare delle interferenze elettromagnetiche

• La pressione sanguigna deve essere interpretata da un medico o da un tecnico che conosce l'anamnesi del paziente. L'uso regolare dell'apparecchio per la misurazione della pressione sanguigna e l'indicazione dei valori di misurazione consentono di tenere informato il medico curante sulla tendenza della pressione sanguigna.

• Connettere il tubo con il tubo di connessione del dispositivo.

• Assicurare con fermezza la fascia elastica intorno al vostro braccio. La fascia elastica deve trovarsi alla stessa altezza del cuore. Se necessario, appoggiare il braccio sul tavolo posizionando qualcosa sotto al braccio stesso come supporto (ad es. un cuscino).

• Durante la misurazione l'apparecchio non deve essere mosso o scosso, poiché questo causerebbe una misurazione non corretta.

• Effettuare la misurazione in una posizione quieta e rilassata, senza parlare.

• Non avvolgere la fascia elastica attorno alla manica di una giacca o di una camicia, perché non sarebbe possibile effettuare alcuna misurazione.

• Tener conto del fatto che la pressione sanguigna è soggetta a fluttuazioni naturali durante la giornata, ed è anche influenzata da fattori diversi, come il fumo, l'alcool, un bagno, l’assunzione di medicinali e affaticamenti fisici.

• I valori della misurazione della pressione disponibili con quest’apparecchio corrispondono ai valori di uno specialista, che effettua la misurazione con la fascia elastica ascoltando uno stetoscopio. l valori di misurazione sono compresi fra i valori limite determinati dalla standardizzazione nazionale di sfigmomanometri elettronici ed automatici degli Stati Uniti. BM122.qxp 9/10/07 2:24 PM Page 52 Downloaded from www.Manualslib.com manuals search engine- 53 -

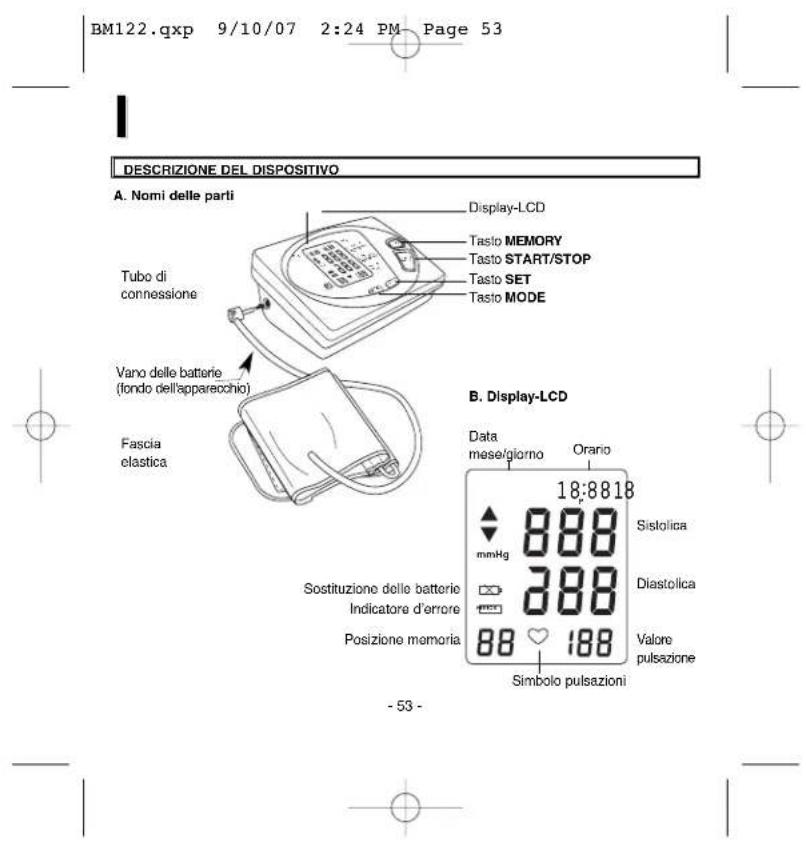

Fascia elastica Tubo di connessione Posizione memoria Data mese/giorno Simbolo pulsazioni Diastolica Sistolica Vano delle batterie (fondo dell'apparecchio) Tasto MEMORY Tasto START/STOP Display-LCD Sostituzione delle batterie Tasto SET Tasto MODE

che è situata 25 mm sopra il gomito. Cercare il punto in cui la pulsazione è più forte.

2. Adesso, avvolgere la fascia elastica attorno alla parte superiore del

braccio sinistro. La parte in velcro della fascia deve essere rivolta verso l’esterno. Il tubo deve essere diretto verso la mano. L'intero braccio deve essere scoperto. Le vene non devono essere strette da vestiti, gioielli, ecc. in quanto il risultato della misurazione potrebbe essere alterato. Inoltre, non indossare la fascia elastica sui vestiti.

3. Posizionare la fascia elastica approssimativamente 2 - 3 cm sopra

piega del gomito. Il tubo deve essere in linea con la mano, come se il tubo dividesse la mano nel mezzo. Chiudere la manica così che circondi saldamente la parte superiore del braccio. Controllare che la fascia di Velcro® sia allacciata con cura.

4. La persona alla quale saranno misurati i dati deve ora adagiarsi su

una sedia ed appoggiare il gomito sinistro su un tavolo. Il tubo non deve essere curvato o storto! Arteriabrachiale2-3cm BM122.qxp 9/10/07 2:24 PM Page 54 Downloaded from www.Manualslib.com manuals search engine- 55 -

POSIZIONE CORRETTA DEL CORPO DURANTE LA MISURAZIONEPer ottenere valori di misurazione precisi, è necessario accertarsi che la fascia elastica sia alla stessa altezza del cuore. Se si trova più in alto o più in basso rispetto al cuore, si provocanooscillazioni rispetto ai valori di misurazione precisi.Misurazione della pressione sanguigna da seduti:• Appoggiare il gomito su un tavolo o su altre superfici di sostegno.• Posizionare il braccio sul sostegno in modo che la fascia elastica si trovi il più possibile allastessa altezza del cuore. Se necessario, spingere sotto il gomito un cuscino o un libro.Tenere il braccio in una posizione rilassata, così come le altre parti del corpo.• Qualsiasi azione ad uso del corpo, come il bere, mangiare, parlare, telefonare, ecc., provocauna misurazione incorretta e va quindi evitata.DESCRIZIONE DEI SIMBOLI SUL DISPLAYSimbolo sul display Condizione/Causa Intervento di correzione ERROR Questo simbolo appare quando nonè stato possibile compiere unamisurazione accurata.Quest’icona appare quando lebatterie sono quasi scariche o lepolarità non sono state rispettate.Sostituire le due batterie con dellenuove. Rispettare sempre lacorretta polarità (+ e -) quandos’inseriscono le batterie.Ripetere la misurazioneAssicuratevi che la fascia siacorrettamente avvolta al braccio eche la vostra postura sia corretta.Questo simbolo compare quandoviene visualizzato (lampeggiando) ilvalore del polso, insieme ad unsuono. BM122.qxp 9/10/07 2:24 PM Page 55 Downloaded from www.Manualslib.com manuals search engine- 56 -

ISTRUZIONI PER LA MISURAZIONE• Inserire le batterieRimuovere lo sportellino del vano delle batterie.Rispettare le polarità mentre inserite le batterie.All’inizio compariranno per 3 secondi tutti i simboli suldisplay LCD, poi la data 1 (mese) - 1 (giorno) e l’ora 12:00.• Regolare la data e l’oraPremere il tasto MODE, lampeggerà la cifra indicante i mesi.Regolare il mese con il tasto SET.Premere il tasto MODE, lampeggerà la cifra indicante i giorni.Regolare i minuti con il tasto SET.Premere il tasto MODE, lampeggerà la cifra indicante le ore.Regolare le ore (con il formato 12-ore, comparirà una piccola “P” sotto la cifra delle ore, durante le ore pomeridiane e notturne) con il tasto SET. Premere il tasto MODE nuovamente, lampeggerà la cifra indicante i minuti. Regolare i minuti con il tasto SET. Premere il tasto MODE ancora una volta per ritornare alla visualizzazione di data e ora. Il dispositivo è pronto per la misurazione.• Passaggi per la misurazione della pressione sanguignaa) Avvolgere la fascia elastica intorno alla parte superiore del braccio sinistro (vedi il capitolo Utilizzo corretto della fascia elastica

b) Sedersi su una sedia ed assumere una posizione verticale (vedi il capitolo Posizione corretta del corpo durante la misurazione

c) Con il tasto SET selezionare il numero (slot di memoria) nel quale vorrete memorizzare le misurazioni. Premere il tasto START/STOP per accendere l'apparecchio. Il processo di pompaggio inizia automaticamente. La pressione è alzata a 160 mmHg.. Se vi è unatendenza all'ipertensione, la pressione dell'aria sarà alzata automaticamente al livellonecessario. Il processo di gonfiaggio può essere fermato in qualsiasi momento premendo il tasto START/STOP ! Non ci dovrebbero essere più di 2 misurazioni in unospazio ristretto di tempo, dato che questo potrebbe alterare i dati di misurazioni.d) Dopo il gonfiaggio, l'aria fluirà fuori lentamente durante la misurazione dei dati. Il simbolo BM122.qxp 9/10/07 2:24 PM Page 56 Downloaded from www.Manualslib.com manuals search engine- 57 -

del cuore per il battito apparirà sul display. e) Quando la misurazione della pressione è stata effettuata, la sistolica, diastolica ed i valori delle pulsazioni saranno visualizzati sul display per 1 minuto e dopo questo periodo di tempo i dati spariranno. Durante il periodo di visualizzazione sul display l'apparecchio può essere spento premendo il tasto START/STOP. f) Se non viene premuto alcun tasto per 1 minuto e non viene utilizzata nessuna funzione durante questo periodo, la funzione di risparmio energetico spegnerà automaticamente l'apparecchio.

• Per memorizzare, controllare e eliminare i dati delle misurazioni a. Memorizzare i dati: Dopo ogni misurazione della pressione sanguigna, i dati della frequenza sistolica, diastolica e del battito cardiaco sono memorizzati automaticamente. Il database disponibile può memorizzare fino a 99 misurazioni. Se le 99 misurazioni fossero superate, quella più vecchia sarà cancellata automaticamente. b. Controllare i dati: Premendo il tasto MEMORY, potrà essere selezionato il database. Il numero di spazi di memoria pieni sarà visualizzato simultaneamente nella parte superiore del display LCD. Se non è stato preso alcuno spazio di memoria, sarà indicato NONE. Premere il tasto MEMORY per controllare la misurazione più recente. Sono mostrati la pressione sanguigna sistolica e diastolica, il valore di tempo delle pulsazioni cardiache ed i dati. Premere nuovamente il tasto MEMORY per controllare gli altri valori di misurazione, ordinati in ordine di memorizzazione. Per ritornare alla visualizzazione normale, premere il tasto START/STOP. c. Eliminazione dei dati: Eliminazione di tutti i dati: Rimuovere le batterie dal vano delle batterie e reinserirle. Tutti i dati saranno cancellati. Premere il tasto MEMORY, per controllare se i dati siano stai cancellati. Se il processo è riuscito non saranno presenti dati in alcuno dei database. BM122.qxp 9/10/07 2:24 PM Page 57 Downloaded from www.Manualslib.com manuals search engine- 58 -

• Sostituzione delle batterie Se il display visualizza “ “, o il display è nero , la batteria è scarica. Sostituire le batterie, altrimenti non è più possibile eseguire alcuna misurazione della pressione sanguigna. Cambiare tutte le batterie: batterie tipo R6/LR6/AA. Usare solo batterie identiche e della migliore qualità. Non usare contemporaneamente batterie nuove ed usate. Se le batterie hanno avuto delle perdite, rimuoverle dal loro alloggiamento usando un panno. Smaltire le batterie seguendo le normative vigenti in materia. Pulire accuratamente il vano batterie ed altri scomparti con l'aiuto di un panno. Fare attenzione a non toccare l'acido delle batterie. Le batterie non devono essere gettate nei rifiuti domestici. MANUTENZIONE

• Per pulire il corpo dell'apparecchio utilizzare un panno bagnato con acqua o con un detergente. Asciugare poi con un panno asciutto. Se la fascia dovesse essere sporca, utilizzare un panno asciutto o leggermente inumidito per pulirla.

• Non usare solventi forti o detergenti spray.

• Se l'apparecchio non è usato per lungo tempo, rimuovere le batterie. (Le batterie vecchie possono provocare danni). CONSERVAZIONE

• Conservare l'apparecchio nel suo supporto dopo l'uso.

• Proteggere l'apparecchio e gli accessori relativi dalla luce diretta del sole, dalle temperature elevate, dall'umidità e dalla polvere.

• Non esporre a temperature estremamente basse (inferiori a -20°C) oppure alte (superiori a 50 °C).

• Non piegare la fascia elastica.

PRECAUZIONI CONTRO IL MALFUNZIONAMENTO

• Non torcere in alcun modo la fascia elastica.

• Non pompare aria nella fascia elastica se vi sono ferite attorno al braccio.

• Non tentare di smontare o cambiare i componenti dell'apparecchio o della fascia elastica.

• Attenzione: La dimensione della fascia elastica si adatta ad un braccio con diametro variabile tra i 24 e i 32 cm, e deve essere utilizzata solo da adulti.

• Non usare l'apparecchio in caso di lesioni al braccio.

• In caso l'apparecchio dovesse pompare aria senza fermarsi, aprire la fascia elastica immediatamente o premere il tasto START/STOP.

• Premendo il tasto START/STOP durante il gonfiaggio, il processo di pompaggio dell'aria è interrotto e l'aria sfiaterà immediatamente dalla fascia elastica.

• Se durante la misurazione dovesse insorgere qualsiasi tipo di dolore, spegnere immediatamente il dispositivo premendo il tasto START/STOP o aprendo la fascia elastica. DATI TECNICI Procedura di misurazione Oscillometrica Intervallo di misurazione Pressione 0~300 mmHg, Pulsazione 40~199 battiti al minuto Accuratezza della misurazione Pressione +/- 3mmHg, Pulsazione max. +/- 5%Display Gonfiaggio Pompa elettrica rotante Sgonfiamento Valvola magnetica Valvola magnetica Display Sistolica, Diastolica, valore della pulsazione, anno/data/orario, database memoria Database memoria 99 slot di memoria Spegnimento automatico 1 minuto dopo aver premuto qualsiasi tasto Peso Circa 265g con le batterie Dimensione della fascia elastica Diametro del braccio dai 24 ai 32 cm Intervallo della temperatura d’utilizzo +10°C to +40°C, <85% d’umidità relativa Intervallo della temperatura di conservazione -20°C to +70°C, <85% d’umidità relativa Alimentazione 6V DC 4 x 1,5 V R6/LR6/AA batterie alkaline Batterie durata: 300 misurazioni (2 al giorno) Dimensioni 80 x 120 x 40 mm BM122.qxp 9/10/07 2:24 PM Page 59 Downloaded from www.Manualslib.com manuals search engine- 60 -

AVVERTENZE PER LA TUTELA DELL’AMBIENTEUna volta inutilizzabile il prodotto non deve essere smaltito con i rifiuti domestici maportato presso un punto di raccolta per il riciclo di apparecchiature elettriche. Ciò èindicato dal simbolo presente sul prodotto, sulle istruzioni per l’uso o sulla confezione. I materiali riciclabili sono riutilizzabili a seconda delle loro caratteristiche. Con ilriutilizzo, con il riciclaggio di materiale o altri tipi di riciclaggio di apparecchi vecchi fornirete unimportante contributo alla tutela ambientale.Informatevi presso l’amministrazione comunale sui punti di smaltimento competenti.GARANZIA E SERVIZIO CLIENTIPrima della conségna i nostri prodotti sono sottoposti a rigorosi controlli di qualità.Nonostante ciò, se danni dovessero essere stati causati durante la produzione o il trasporto, perfavore restituite il dispositivo al venditore. In aggiunta ai diritti stabiliti dalla legge, l’acquirente hala possibilità di usufruire, nei termini indicati della seguente garanzia:Per il dispositivo acquistato forniamo 2 anni di garanzia, a partire dalla data di acquisto. Durantequesto periodo correggeremo ogni possibile difetto gratuitamente, se è dimostrato che taleanomalia è dovuta a difetti del materiale o di fabbricazióne, provvederemo alla riparazione osostituzione del prodotto.Difetti dovuti ad uso improprio di questo dispositivo, o cattivo funzionaménto causato dariparazioni eseguite da terzi, oppure all’uso di parti non originali, non sono coperti da questagaranzia.BM122/0708ELTA GmbHCarl-Zeiss-Str. 8D- 63322 Rödermark/Ober-Roden, Germany

NOTA Questo dispositivo per la misurazione della pressione sanguigna è conforme ai regolamenti Europei e porta il simbolo CE-Symbol “CE 0197” La qualità di questo dispositivo è stata provata ed è conforme ai requisiti del regolamento europeo 93/42/EEC (EN IEC 60601-1 – requisiti generali per la sicurezza, EN IEC 60601-1- 2:2001 – compatibilità elettromagnetica; requisiti e processi di verifica) del 14 luglio, 1993, in accordo agli standard degli apparecchi e servizi medici, come segue: EN 1060- 1: Dispositivo per la misurazione della pressione sanguigna non invasivo (Sfigmomanometro) - requisiti generali EN 1060-3: Dispositivo per la misurazione della pressione sanguigna non invasivo (Sfigmomanometro) - requisiti addizionali per dispositivi elettromagnetici per la misurazione della pressione sanguigna. EN 1060-4: Dispositivo per la misurazione della pressione sanguigna non invasivo (Sfigmomanometro) - processo di verifica per determinare l’accuratezza della misurazione dei dispositivi per la misurazione della pressione sanguigna non invasivi. Classificazioni

• Dispositivo con alimentazione interna

• Dispositivo di tipo BF

• Non è adatto ad essere utilizzato vicino a misture anestetiche infiammabili con aria ossigeno o nitrogeno.
