BM122 - Tlakomer ELTA - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU BM122 ELTA

Tento prístroj vám umožňuje oscilometricky merať systolický a diastolický tlak krvi, ako aj frekvenciu tlkotu srdca. Všetky namerané hodnoty sa dajú odčítať z LCD displeja. Tento prístroj na meranie tlaku krvi je určený iba na meranie na ľavom ramene dospelých osôb, je určený pre domáce použitie a iba na neinvazívne meranie tlaku krvi. Ak je tlak krvi meraný lekárom v nemocnici, stres a iné faktory môžu spôsobiť u pacienta vyšší tlak krvi. Tlak krvi sa neustále mení v závislosti na okolnostiach. Preto by sa nemali robiť závery z jediného merania. Takže je lepšie merať si tlak doma a zaznamenávať pravidelné hodnoty meraní. Toto vám dá lepší náhľad na váš skutočný tlak krvi a pomôže vášmu lekárovi pri dôležitých rozhodnutiach u diagnóz alebo liečby. Pokiaľ trpíte na problémy srdca alebo pečene, arteriálne usadzovanie, cukrovku alebo podobné problémy, pred vykonaním meraní sa poraďte so svojím lekárom.

Tlak krvi je tlak, ktorým je krv vytláčaná do tepien. Tlak krvi vo vnútri tepien sa vždy počas jedného srdečného cyklu mení. Najvyšší tlak počas tohto cyklu je nazývaný systolický a najnižší tlak je nazývaný diastolický. Pomocou týchto dvoch hodnôt (systolický a diastolický tlak), môže lekár určiť tlak krvi pacienta. Váš tlak krvi môže byť ovplyvnený mnohými faktormi, ako je fyzická námaha, strach alebo obdobie dňa atď. Tlak krvi je obvykle nízky ráno a poobede a k večeru sa zvyšuje. V lete je nižší a v zime vyšší.

BM122.qxp 9/10/07 2:24 PM Page 122 Downloaded from www.Manualslib.com manuals search engine- 123 - AKÝ JE DÔVOD NA MERANIE TLAKU KRVI V DOMÁCNOSTI? Meranie tlaku krvi a kontrola u lekára v nemocnici alebo na klinike môžu u mnohých pacientov zvýšiť nervozitu, čo spôsobí zvýšenie tlaku krvi. Tlak krvi sa s rôznymi faktormi môže meniť, preto nie je možné správne ohodnotenie na základe jediného merania. Nameraný tlak krvi uvoľneného pacienta po rannom vstaní a pred raňajkami sa nazýva základný tlak krvi. Preto má meranie tlaku krvi doma význam, keďže tam je tlak krvi najbližšie tomuto stavu. A. Klasifikácia tlaku krvi podľa SZO Smernice na meranie nízkeho a vysokého tlaku krvi, bez ohľadu na vek, boli určené Svetovou zdravotníckou organizáciou (SZO) tak, ako ukazuje obrázok 1. B. Kolísanie tlaku krvi Individuálny tlak krvi kolíše podľa obdobia dňa alebo ročného obdobia. Kolísania sú zreteľnejšie u pacientov s vysokým tlakom krvi. Obvykle je tlak krvi vyšší počas práce a najnižší v noci. Kolísania tlaku krvi počas dňa sú zobrazené na obrázku 2. Merania boli vykonávané každých 5 minút. Hrubá čiara predstavuje obdobie spánku. Nárast tlaku krvi o 4. hodine ráno (na obrázku znázornené ako A) a na poludnie (na obrázku znázornené ako B) predstavujú záchvat bolesti. Obr. 1 180 189 mmHgSystolický tlak krviDiastolický tlak krvi

• Tlak krvi by mal byť meraný lekárom alebo odborníkom, ktorý pozná váš zdravotný stav. Pravidelným používaním meracieho prístroja a zaznamenávaním hodnôt môžete svojho lekára pravidelne informovať o sklonoch vášho tlaku krvi.

• Pripojte hadičku k prípojke hadičky zariadenia.

• Upevnite manžetu na svoje rameno. Manžeta by mala byť vo výške srdca. Ak je to potrebné, podoprite si rameno na stole tým, že pod neho vložíte nejaký predmet (napríklad vankúš).

• Meracím prístrojom by ste počas merania nemali pohybovať ani triasť, pretože to vedie k nesprávne nameranému tlaku krvi.

• Merajte v kľudnom a uvoľnenom stave a bez toho, aby ste pri tom rozprávali.

• Neovíjajte manžetu okolo rukáva saka alebo košele, pretože nebude môcť dôjsť k odmeraniu tlaku krvi.

• Pamätajte, že tlak krvi počas dňa prirodzene kolíše a ovplyvňujú ho aj iné faktory, ako je fajčenie, pitie alkoholu, kúpanie sa, užívanie liekov a fyzická námaha.

• Hodnoty merania tlaku krvi týmto meracím zariadením zodpovedajú hodnotám školeného odborníka, ktorý meria pomocou manžety a počúva stetoskopom. Hodnoty merania sú v rozsahu limitných hodnôt určených národnou štandardizáciou pre elektronické a automatizované sfygmomanometre v USA.

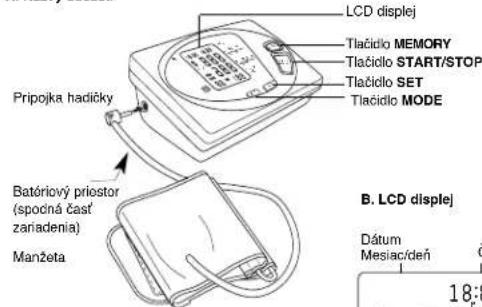

Manžeta Prípojka hadičky Zobrazenie pamäte Dátum Mesiac/deň Symbol pulzu Diastolický tlak Systolický tlak Batériový priestor (spodná časť zariadenia) Tlačidlo MEMORY Tlačidlo START/STOP LCD displej Výmena batérií Tlačidlo SET Tlačidlo MODE

1. Nájdite brachiálnu tepnu (Arteria brachialis) vášho ľavého ramena,

ktorá je umiestnená 25 mm nad lakťom. Odskúšajte, kde je pulz najsilnejší.

2. Potom umiestnite manžetu okolo ľavého ramena. Suchý zips musí

smerovať von a hadička by mala byť nasmerovaná k ruke. Celé rameno by malo byť odhalené. Na cievy nesmie byť vyvíjaný žiadny tlak od oblečenia alebo šperkov atď., pretože by to mohlo ovplyvniť namerané hodnoty. Neupevňujte tiež manžetu cez oblečenie.

3. Umiestnite manžetu tak, aby bola asi 2 – 3 cm nad ohybom lakťa.

Hadička musí byť rovnobežne s rukou tak, akoby ruku rozdeľovala smerom nadol na dve polovice. Uzatvorte manžetu tak, aby pevne obopínala rameno. Skontrolujte, či je suchý zips pevne uzavretý.

4. Osoba, ktorej tlak krvi sa meria, by mala sedieť na stoličke a jej ľavý

lakeť by mal byť opretý o stôl. Hadička nesmie byť ohnutá ani skrútená! Brachiálnatepna2-3cm

BM122.qxp 9/10/07 2:24 PM Page 126 Downloaded from www.Manualslib.com manuals search engine- 127 -SPRÁVNA POLOHA TELA POČAS MERANIAAby ste získali čo najpresnejšie hodnoty merania, nezabudnite, že je treba držať manžetu vo výške srdca. Ak je manžeta vyššie alebo nižšie ako srdce, spôsobuje to odchýlky od skutočného tlaku krvi.Meranie tlaku krvi v sede:• Položte lakeť na stôl alebo iný povrch.• Manžeta by mala byť vo výške srdca. Ak je to potrebné, pod rameno vložte vankúš aleboknihu. Udržujte svoje rameno a zvyšok svojho tela v uvoľnenej polohe.• Akákoľvek telesná námaha, ako je pitie, jedenie, rozprávanie, telefonovanie atď. vedie knesprávnemu meraniu, a preto je potrebné vyhnúť sa jej.POPIS SYMBOLOV NA DISPLEJISymbol na displeji Stav/Príčina Postupy opravy ERROR Tento symbol sa objaví vtedy,keď nebolo možné vykonaťpresné meranie.

Meranie zopakujte. Uistite sa, žeje manžeta správne nasadená aže zaujímate správnu polohu tela.Tento symbol sa objaví vtedy,keď je nameraná hodnota pulzu(blikanie spolu so zvukom).Táto ikona sa objaví vtedy, keďsú batérie takmer prázdnealebo boli vložené snesprávnou polaritou.Vymeňte všetky batérie za nové.Pri vkladaní batérií vždy dávajtepozor na ich polaritu + a -. BM122.qxp 9/10/07 2:24 PM Page 127 Downloaded from www.Manualslib.com manuals search engine- 128 -POKYNY PRE MERANIE• Vkladanie batériíOdstráňte obal batériového priestoru. Pri vkladaní batériízabezpečte správnu polaritu. Na začiatku sa na 3 sekundyobjavia na LCD displeji všetky symboly, potom dátum 1(mesiac) – 1 (deň) a čas 12:00.• Nastavte dátum a časStlačte tlačidlo MODE (REŽIM) a indikátor mesiaca začne blikať. Nastavte mesiac pomocou tlačidla SET (NASTAVIŤ). Znovu stlačte tlačidlo MODE (REŽIM) a indikátor dňa začne blikať. Nastavte deň pomocou tlačidla SET (NASTAVIŤ). Znovu stlačte tlačidlo MODE (REŽIM) a indikátor hodín začne blikať. Nastavte hodiny (v 12- hodinovom formáte, pre popoludnie a noc sa pod indikátorom hodín objaví malé „P“)pomocou tlačidla SET (NASTAVIŤ).Znovu stlačte tlačidlo MODE (REŽIM) a indikátor minút začne blikať. Nastavte minúty pomocou tlačidla SET (NASTAVIŤ). Znovu stlačte tlačidlo MODE (REŽIM) a vrátite sa k indikátoru času a dátumu. Teraz je zariadenie pripravené na prevádzku.• Kroky na meranie tlaku krvia) Upevnite manžetu okolo svojho ľavého ramena (viď kapitola Správne použitie manžety). b) Sadnite si na stoličku a zaujmite vzpriamenú polohu tela (viď kapitola Správna poloha tela počas merania). c) Pomocou tlačidla SET (NASTAVIŤ) zvoľte číslo, pod ktoré by ste chceli meranie uložiť. Pre spustenie zariadenia stlačte tlačidlo START/STOP (SPUSTIŤ/ZASTAVIŤ). Automaticky sa spustí proces nafukovania. Tlak sa automaticky zvýši na 160 mmHg. Ak je tendencia kvyššiemu tlaku krvi, tlak vzduchu sa automaticky zvýši na požadovanú úroveň. Proces nafukovania sa dá kedykoľvek zastaviť pomocou tlačidla START/STOP (SPUSTIŤ/ZASTAVIŤ). Nemalo by dôjsť k viac ako 2 meraniam krátko po sebe, pretože byto mohlo mať vplyv na namerané údaje.

BM122.qxp 9/10/07 2:24 PM Page 128 Downloaded from www.Manualslib.com manuals search engine- 129 - d) Po nafúknutí bude počas procesu merania vzduch pomaly unikať. Na displeji sa zobrazí symbol srdca pre pulz. e) Keď dôjde k nameraniu tlaku krvi, na 1 minútu sa na displeji zobrazia hodnoty systolického tlaku, diastolického tlaku a pulzu a po vypršaní tohto času údaje automaticky zmiznú. Počas zobrazenia údajov sa dá zariadenie vypnúť stlačením tlačidla START/STOP (SPUSTIŤ/ZASTAVIŤ). f) Ak sa do 1 minúty nestlačí žiadne tlačidlo a nepoužije sa žiadna funkcia, funkcia šetrenia energiou zariadenie automaticky vypne.

• Ako uložiť, prezrieť si a vymazať namerané údaje a. Uloženie údajov: Po každom meraní tlaku krvi sa automaticky uložia údaje o systolickom tlaku, diastolickom tlaku a pulze príslušného merania. Databáza, ktorá je k dispozícii, môže uložiť až 99 meraní. Pokiaľ počet meraní prevýši 99, najstaršie meranie bude automaticky vymazané. b. Prezretie si údajov: Stlačením tlačidla MEMORY (PAMÄŤ) sa dá vybrať databáza a zároveň bude v hornom rohu LCD displeja zobrazený počet zaplnených buniek pamäte. Ak nie je zabratá žiadna pamäťová bunka, zobrazí sa NONE (ŽIADNE). Na prezretie ostatného merania stlačte tlačidlo MEMORY (PAMÄŤ). Zobrazí sa systolický tlak, diastolický tlak, hodnota pulzu, čas a dátum. Na prezretie si ďalších nameraných hodnôt, usporiadaných podľa poradia uloženia, stlačte opäť tlačidlo MEMORY (PAMÄŤ). Pre návrat k pôvodnému displeju stlačte tlačidlo START/STOP (SPUSTIŤ/ZASTAVIŤ). c. Vymazanie údajov: Vymazanie všektých údajov: Vyberte batérie z prístroja a opäť ich vložte. Všetky údaje budú vymazané. Stlačte tlačidlo MEMORY (PAMÄŤ) a skontrolujte, či boli všetky údaje vymazané. Pokiaľ ste dodržali postup, v databázach sa nezobrazia žiadne údaje.

• Na vyčistenie vonkajšieho obalu použite suchú handričku navlhčenú vo vode a jemnou čistiacom prostriedku a pretrite obal suchou handričkou. Pokiaľ je manžeta zašpinená a je potrebné ju vyčistiť, použite iba suchú alebo jemne navlhčenú handričku.

• Nepoužívajte žiadne sprejové čističe ani silné čistiace prostriedky.

• Pokiaľ merací prístroj nebudete určitú dobu používať, vyberte z neho batérie (vybité batérie môžu prístroj poškodiť). USKLADNENIE

• Po použití zariadenie vždy uložte do svojej krabičky.

• Chráňte merací prístroj a jeho prídavné zariadenia pred priamym slnečným svetlom, vysokými teplotami, vlhkosťou a prachom.

• Nevystavujte ho veľmi nízkym (pod -20 °C) alebo vysokým (nad 50 °C) teplotám.

• Manžetu neskrúcajte.

• Manžetu nenafukujte, pokiaľ nie je natiahnutá na ramene.

• Nesnažte sa prístroj rozmontovať, aby ste vymenili súčasti zariadenia alebo manžety.

• Nenechajte merací prístroj spadnúť a nedovoľte, aby trpel ťažkými údermi.

• Pozor: Veľkosť manžety je iba v rozmedzí v priemere od 24 do 32 cm a môže byť použitá iba dospelými osobami.

• Nepoužívajte merací prístroj, ak je vaše rameno zranené.

• Ak by sa merací prístroj neustále nafukoval, okamžite uvoľnite manžetu alebo stlačte tlačidlo START/STOP (SPUSTIŤ/ZASTAVIŤ)

• Stlačením tlačidla START/STOP (SPUSTIŤ/ZASTAVIŤ) počas nafukovania je proces nafukovania zastavený a vzduch sa okamžite začne z manžety vyfukovať.

• Ak by ste počas merania pocítili z akéhokoľvek dôvodu bolesť, okamžite prestaňte stlačením tlačidla START/STOP (SPUSTIŤ/ZASTAVIŤ) alebo uvoľnením manžety. TECHNICKÉ ÚDAJE Spôsob merania Oscilometrické Rozsah merania Tlak 0 ~ 300 mmHg, Pulz 40 ~ 199 úderov za minútu Presnosť merania Tlak +/- 3 mmHg, Pulz max. +/- 5% Nafukovanie Elektrické valivé čerpadlo Sfukovanie Magnetický ventil Zobrazenie Systolický tlak, diastolický tlak, hodnota pulzu, rok/dátum/čas, databáza pamäti Databáza pamäti 99 pamäťových buniek Automatické vypínanie 1 minúta po poslednom stlačení ktoréhokoľvek tlačidla Hmotnosť Približne 265 g s batériami Veľkosť manžety Priemer ramena okolo 24 až 32 cm Rozsah teploty prevádzky +10°C až +40°C, <85% relatívna vlhkosť Rozsah teploty skladovania -20°C až +70°C, <85% relatívna vlhkosť Zdroj napájania 6V DC 4 x 1,5 V R6/LR6/AA alkalické batérie Batéria životnosť 300 meraní (2 denne) Rozmery 80 x 120 x 40 mm

BM122.qxp 9/10/07 2:24 PM Page 131 Downloaded from www.Manualslib.com manuals search engine- 132 -PROSTREDIAVýrobok po skončení svojej životnosti nevyhadzujte do domáceho odpadu, aleodovzdajte ho na miesto elektro-odpadu alebo do zberných surovín. Metódylikvidácie nájdete pri symbole na výrobku, pri návode na použite alebo na balení.Ako je uvedené na značke, materiál je recyklovateľný. Pri recyklovaní materiálovalebo iných použitých častí starých prístrojov prispievate ku ochrane nášho životnéhoprostredia. Informujte sa u vašich miestnych úradoch o mieste určenom pre likvidáciu odpadu.ZÁRUKA A SERVISPred dodávkou sú naše prístroje vystavené prísnej kontrole. Ak by sa aj tak vyskytla porucha,ktorá by bola spôsobená výrobou alebo prepravou, odovzdajte prístroj vášmu predajcovi. Okremlegálnych práv má kupujúci právo žiadať na základe nasledujúcich záručných podmienok:Na zakúpený prístroj ponúkame dvojročnú záruku odo dňa predaja. Počas tejto lehotybezplatne odstránime všetky poruchy, ktoré boli spôsobené výrobou a to opravou alebovýmenou.

BM122.qxp 9/10/07 2:24 PM Page 132 Downloaded from www.Manualslib.com manuals search engine- 133 - POZNÁMKA Toto zariadenie na meranie tlaku krvi vyhovuje európskym smerniciam a je označené symbolom CE – „CE 0197“. Kvalita tohto zariadenia je overená a vyhovuje požiadavkám smernice Európskeho spoločenstva 93/42/EHS (EN IEC 60601-1 – všeobecné požiadavky bezpečnosti, EN IEC 60601-1-2:2001 – elektromagnetická kompatibilita; požiadavky a procesy skríningu) zo 14. júla 1993 podľa zásad lekárskych zariadení a služieb nasledovne: EN 1060-1: Neinvazívne zariadenie na meranie tlaku krvi – všeobecné požiadavky EN 1060-3: Neinvazívne zariadenie na meranie tlaku krvi – dodatočné požiadavky pre elektromagnetické zariadenia na meranie tlaku krvi. EN 1060-4: Neinvazívne zariadenie na meranie tlaku krvi – proces skríningu na určenie presnosti merania automatických neinvazívnych zariadení na meranie tlaku krvi. Klasifikácie:

• Zariadenie s interným zdrojom napájania

• Zariadenie nie je vhodné pre použitie v blízkosti horľavých anestetických zmesí so vzduchom alebo kyslíku alebo dusíku.
