MANUALE UTENTE CP040 MOTOROLA

Tono indicator positivo.

Tono indicator negativo.

Informazioni sul copyright 2

Informazioni generali

Funzioni di lavoro ed operatività 3

Funzioni di lavoro 3

Indicatore LED. 4

Pulsantiprogrammabili 4

Funzione audio potenziato 6

Compressione-espansione 6

Stato di carica della batteria 6

Indicatori audio per i pulsanti

programmabili 6

Introduzione

Informazioni sulla batteria 7

Carica della batteria. 7

Caricatore da ravolo 7

Informazioni sugli accessori 8

Montaggio della batteria 8

Smontaggio della batteria 8

Montaggio dell'antenna 9

Smontaggio dell'antenna. 9

Montaggio della belt clip a molla. 10

Smontaggio della belt clip a molla 10

Accensione-spegnimento (ON-OFF) radio 11

Regolazione del volume 11

Selezione del canale 11

Invio della chiamata 12

Ricezione della chiamata. 12

Monitor 12

Trasmissiona viva voce (VOX) 13

Connessione della cuffia VOX 13

Abilitazione e disabilitazione dei sidetone

della cuffia. 13

Cuffia VOX 13

Cuffia non VOX con PTT integrato 13

Chiamateradio

Modalità di comunicazione con ripetitore/

Impostazione dello squelch strello o

nprmale. 14

Impostazione del livello di potenza 14

Ricezione della chiamata selettiva 14

Ricezione di un avviso Call Alert 14

Scansione

Inizio o fine della scansione. 15

Funzione di Talkback. 15

Eliminazione del canale di disturbo 15

Reinserimento nella lista di scansione di un canale eliminato 16

Prioritarizzazione di un membrò della lista di

scansione 16

Italiano

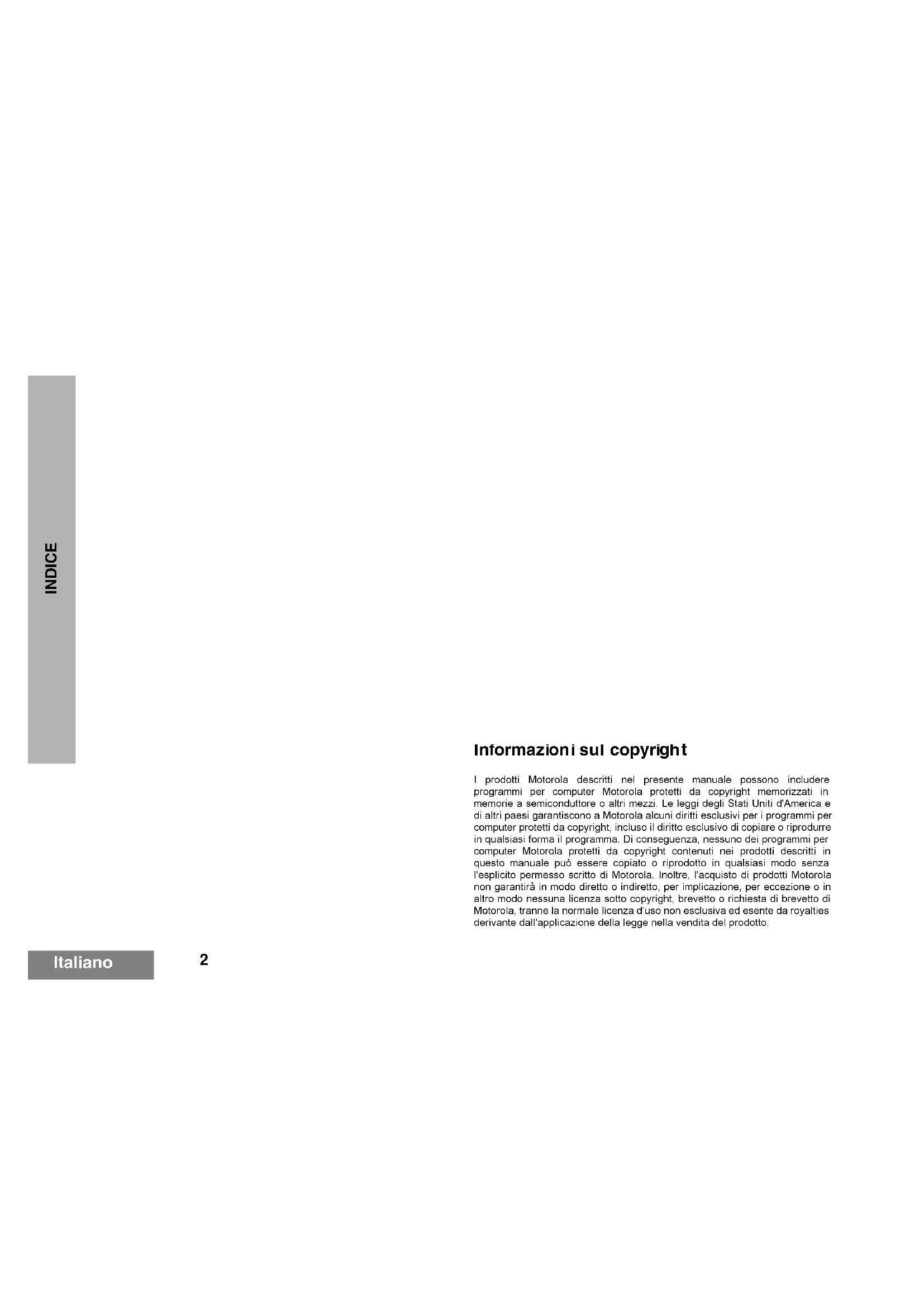

Informazioni sul copyright

I prodotti Motorola descritti nel presente manuale possono includere programmi per computer Motorola protetti da copyright memorizzati in memorie a semiconductatore o altri mezzi. Le leggi degli Stati Uniti d'America e di altri paesi garantisco con Motorola alcuni diritti esclusivi per i programmi per computer protetti da copyright, incluso il diritto esclusivo di copiare o riproduire en qualsiasi forma il programma. Di conseguenza, nessuno dei programmi per computer Motorola protetti da copyright contentui nei prodotti descritti in quello manuale più essere copiated o riproduzione in qualsiassi modorawnenza l'espl Cicpo permesso scritto di Motorola. Inoltre, l'acquisto di prodotti Motorola non garantirà in modo diretto o indiretto, per implicazione, per eccezione o in altre modo nessuna licenza sotto copyright, brevetto o richiesta di brevetto di Motorola, tranne la normale licenza d'uso non esclusiva ed esente da royalties derivante dall'application della legge nella vendita del prodotto.

INFORMAZIONI GENERALI

Il presente manuale per l'utente descrive il funzionamento delle radio portatili CP040.

ATTENZIONE

Prima di utilizzare quello prodotto, leggere le istruzioni per il funzionamento sicuro riportate nell'opuscolo Sicurezza del prodotto ed esposizione all'energia di radiofrequenza 6864117B25_ che accompaniesa la radio acquistata.

ATTENZIONE

L'uso di questa radio è limitato solo a scopi professionali al fine di soddisfare i requisiti di esposizione all'energia di radiofrequenza (RF) promulgati dall'ICNIRP. Prima di utilizzare quello prodotto, leggere le informazioni sull'energia di radiofrequenza e le istruzioni per il funzionamento nell'opuscolo Sicurezza del prodotto ed esposizione all'energia di radiofrequenza (RF) (publicazione Motorola, codice parte 6864117B25_) per garantire che siano rispetto i limiti di esposizione.

FUNZIONI DI COMANDO ED OPERATIVITA

Funzioni di lavoro

I numero riportati di seguito si riferiscono alle illustrazioni all'interno della copertina.

1. Pulsante "premi per parlare" (PTT)

Premere e tener premuto quello pulsante per parlare, rilasciarlo per ascoltare.

1. Manopola di accensione-spegnimento/ volume

Usata per l'accensione e lo spegnimento della radio e per la regolazione del volume.

1. Manopola di selezione canale

Per sintonizzare la radio su canali diversi.

1. Indicatore LED

Segnala: accensione della radio, trasmissione, ricezione, stato di scansione, riscione di un avviso Call Alert e di una chiamata selettiva, stato di carica della batteria.

1. Microfono

Tenere il microfono a 2,5 - 5 cm di distanza alla bocca e parlare chiaramente.

1. Pulsante laterale 2 (programmabile)

2. Pulsante laterale 1 (programmabile)

Si consiglia di utilizzato come pulsante Monitor/Annulla.

1. Connettore accessori

Per collegare i microfoni e gli auricolari remoti ed altri accessori. Riposizionare il cappuccio parapolvere quando il connettore non è in uso.

Indicatore LED

L'indicatore LED segnala lo stato della radio come riportato nella tabella che segue:

LED	Stato Indicazione
Chiamata radio
Rosso	Acceso Trasmissione	ione in corso
Rosso	Lampeggiante	Canale occupato - durante la riscizione
Scansione
Verde Lampeggiante	Scansione in corso
Call Alert
Giallo Lampeggiante	Ricezione di un avviso Call Alert
Chiamata selettiva
Giallo Lampeggiante	Ricezione di una chiamata selettiva
Monitor /Squelch aperto
Giallo	Acceso Radio nella	la modalità di monitor
Livello basso della batteria
Rosso	Lampeggiante	Lampeggiante durante la trasmissione

Pulsanti programmabili

La radio dispone di due pulsanti programmabili, che il distributore può programmare come pulsanti di scelta rapida di numerous funzioni della radio.

Per l'élenco completo delle funzioni supportate alla radio, rivolgersi al proprio distributore.

Ogni pulsante programmabile consente di accedere a due funzioni, a seconda del tipo di pressione esercitato su diesso:

• pressione breve-premere e rilasciare rapidamente i pulsanti programmabili
• pressione prolungata—premere e tener premuti i pulsanti programmabili per un periodo di tempo prolungato prima di rilasciarli (almeno 1 secondo e 12 )
• tener premuto—premere e tener premuti i pulsanti programmabili nelle controlla lo stato o si regolano le funzioni della radio.

Nella tabella di riepilogo che segue vengono riportate le funzioni programmabili della radio e la relativa pagina da consultare.

Chiedere al proprio distributore di scrivere il nome del pulsante programmabile nella colonna "Pulsante",'accanto alla funzione con la quale è stato programmato.

Chiedere inoltre al distributore di indicare, laddove pertinente, se il pulsante deve essere premuto brevamente, per un tempo prolongato o se deve essere tenuto premuto.

Funzione Pressione breve Pressione		prolungata	Tener premuto	Pagina Pulsante
Indicatore della batteria			Per controllare lo stato di carica della batteria.	6
Impostazione volume	— Per generare un	un	tono con cui regolare il livello del volume della radio	11
Monitor Pressione prolongata sul pulsante di monitor per entrare nella modalità; pressione breve per uscire alla modalità.	Per controllare il traffico sul canale selezionato.	—	12
Trasmissione a viva voce (VOX)	Per abilitare e disabilitare la funzione VOX 13
Ripetitore/comunicazione diretta (Talkaround)	Per passare alla modalità di trasmissione con ripetitore a quella di comunità diretta.	—	14
Livello di potenza Per selezionare alternativamente il livello di potenza di trasmissione alto o basso.		—	14
Squelch Per selezionale alternatively il livello di squelch stretto o normale.			14
Scansione/Eliminazione canale di disturbo	Per abilitare e disabilitare la modalità di scansione	Per eliminare un canale di disturbo durante la scansione.	—	15

Funzione audio potenziato

Compressione-espansione

La funzione di compressione-espansione consente di migliorare ulteriormente la qualità dell'audio: il segnale audio viene compresso durante la trasmissione ed espanso durante la risenza; allo stesso tempo vengono ridotti i rumori di fondo. Tuttavia,但这a funzione può essere utilizzata solo se attenuata su tutte le radio trasmittenti e riceventi.

Stato di carica della batteria

• è possibile controllare lo stato di carica della batteria se il proprio distributore ha preprogrammato uno dei pulsanti programmabili con但这a funzione. Tener premuto il pulsante preprogrammato Indicatore batteria. Lo stato di carica della batteria viene segnalato dall'indicatore LED.

Livello della batteria	Indicatore LED
Buono Verde
Suffiente Giallo
Basso Rosso	lampeggiante
Molto basso Nessuno

Indicatori audio per i pulsanti programmabili

Tono alto □ Tono basso
	Tono di autodiagnostica ok.
	Tono di autodiagnostica non riuscita.
	Tono indicatore positivo.
	Tono indicatore negativo.

Per alcuni pulsanti programmabili, i toni indicano una o l'altra modalità operativa:

Pulsante Tono positivo Tono	negativo
Scansione	Inizio scansione
Livello di potenza	Selezionato il livello di potenza alto
Squelch	Squelch stretto
Ripetitore/Comunazione diretta (Talkaround)	Ripetitore non utilizzato
VOX	VOXabilitata

INTRODUZIONE

INFORMAZIONI SULLA BATTERIA

Carica della batteria

La batteria deve essere caricata prima dell'uso quando è nuova o se il livello di carica è molto basso. Se il livello della batteria è basso e la radio è nella modalità di trasmissione, l'indicatore LED grosso lampeggia. La radio émettera èanche un tono di avviso al rilascio del pulsante PTT.

Nota: le batterie sono spedite scariche alla fabbrica. Caricare una batteria nuova per 14-16 ore prima dell'uso, independentemente dallo stato di carica segnalato dal caricatore.

Caricatore da ravolo

Per caricare la batteria:

1 Spagnere la radio.
2 Inserire la batteria, con oswana la radio, nel vano del caricatore.

• Il LED del caricabatteria indica il progresso della carica.

Colore del LED Stato
LED spento La batteria	a è inserita in modo errato o il caricabatteria non rileva la batteria.
Verde lampeggiante una sola volta	Accensione ok del caricatore.
Rosso lampeggiante a	La batteria non può essere caricata o non fa Buon contatto con il caricatore.
Rosso La batteria è in carica
Giallo lampeggiante La	batteria è nel caricatore, ma in attesa di essere caricata. è possibile che la temperatura della batteria sia troppo calda o troppo fredda, oppure che la tensione sia inferiore al livello di soglia predefinito per la carica rapida.
Verde lampeggiate b	La batteria è carica al 90% o più della capacité.
Verde La batteria è completamente carica.

a Rimuovere e reinserire la batteria nel caricatore. Se il LED rosso continua a lampeggiare, rivolgersi al distributore.
b Una batteria standard cui impiegare 90 minuti per essere carica al 90% della capacité.

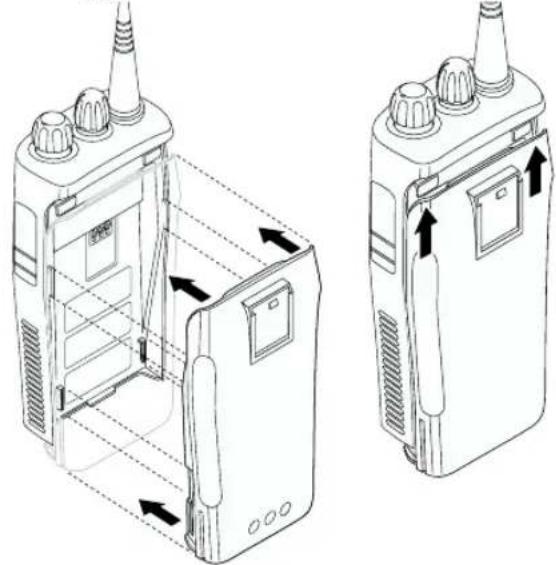

INFORMAZIONI SUGLI ACCESSORI Montaggio della batteria

1 Allineare la batteria alle scanalature presenti sulla parte posteriore della radio, circa 1 cm alla parte superiore della radio.
2 Premere saldamente la batteria contro la radio e farla scivolare verso l'alto, finché il disposativo di chiusura non scatta in posizione.
3 Spostare il dispositorio di chiusura della batteria, posizionato sulla parte inferiore della radio, sulla posizione di blocco.

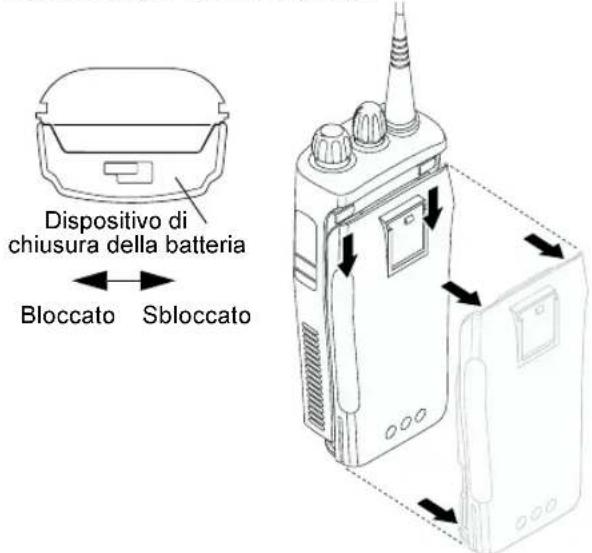

Smontaggio della batteria

1 Spagnere la radio, se è accesa.
2 Spostare il dispositivo di chiusura della batteria sua posizione di sblocco. Sbloccare il dispositivo di chiusura spingendolo verso il basso e tenendolo rivolto verso la parte anteriore della radio.
3 Quando il dispositorio di chiusura della batteria è sbloccato, far scivolare la batteria verso il basso di circa 1 cm alla parte superiore della radio. Dop o aver sbloccato la batteria delle scanalature, estrarla alla radio.

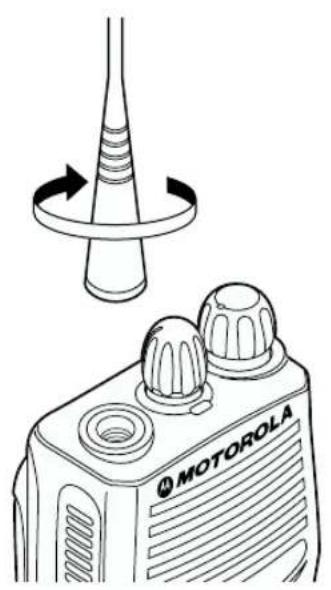

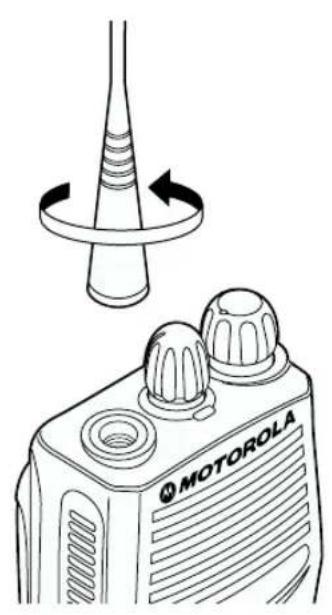

Montaggio dell'antenna Smontaggio dell'antenna

Ruotare l'antenna in senso orario per fissarla. Ruotare l'antenna in senso antiorario per rimuoverla.

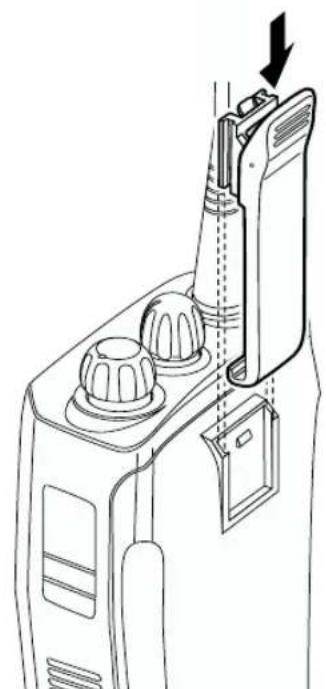

Montaggio della belt clip a molla

1 Allineare le scanalature della belt clip con quale della batteria.
2 Premere la belt clip verso il basso finché non si avverte un "clic".

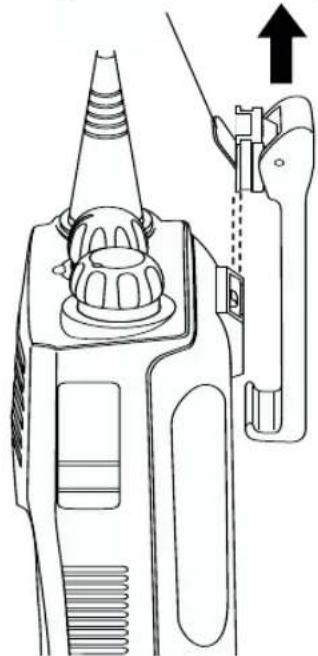

Smontaggio della belt clip a molla
Linguetta della belt clip

1 Usare una chiave per sganciare la linguetta della belt clip alla batteria.
2 Far scorrere la belt clip verso l'alto per toglierla.

ACCENSIONE E SPEGNIMENTO DELLA RADIO

ON OFF

Girare la manopola
accensione/
spegnimento/
comando volume in
senso orario. Se la
routine di accensione è
riuscita, verrà emesso il
tono di autodiagnostica
ok (C)
LED verde lampeggerà.

Se la routine di accensione non è riuscita, verrà emesso il tono di autodiagnostica non riuscita ( ).

Girare la manopola di accensionespegnimento (ON-OFF)/comando volume in senso antiorario finché non si avverte un "clinic".

REGOLAZIONE DEL VOLUME

1 Tenere premuto il pulsante Impostazione volume; si avvertirà un tono continuo.
2 Girare la manopola di accensionespegnimento (ON-OFF)/comando volume fino a raggiungere il livello di volume desiderato.
3 Rilasciare il pulsante Impostazione volume.

SELEZIONDEL CANALE

Sono disponibili 4 o 16 canali.

Nota: alcuni canali potrebbero non essere disponibili in base alle normative governative. Per ulteriori informazioni, rivolgersi al proprio distributore.

Per selezionare un canale, ruotare la manopola di selezione canale in senso orario o antiorario sono a sintonizzarsi sul canale voluto.

1 Accendere la radio.
2 Selezionare il canale desiderato con la manopola di selezione canale.
3 Tenendo la radio in posizione verticale, premere il pulsante PTT e parlare tenero il microfono ad una distanza di circa 2,5 - 5 cm alla bocca.
4 Rilasciare il pulsante PTT per ascoltare.

RICEZIONE DELLA CHIAMATA

1 Accendere la radio.
2 Regolare il volume.
3 Sintonizzarsi sul canale voluto. Tenendo la radio in posizione verticale, premere il pulsante PTT per rispondere e parlare tenendo il microfono ad una distanza di circa 2,5 - 5 cm alla bocca.

MONITOR

Prima di trasmettere, è importante monitorare il traffico sul canale per evitare di parlare contemporaneamente ad un'alto utente che sta gia trasmettendo sullo stesso canale.

1 Per accedere alla funzione di monitor del traffico, premere e tener premuto il pulsante preprogrammato Monitor.
2 Quando il canale è libero da traffico, procedere con la chiamata premendo il pulsante PTT.

3 Una pressione prolungata sul pulsante preprogrammato Monitor consente alla radio di accedere alla modalità di monitor permanente.

• Si avverte un tono alto.

Una breve pressione sul pulsante di monitor consente di uscire alla modalità di monitor permanente e la radio torna alla modalità operativa normale.

TRASMISSIONE A VIVA VOCE (VOX)

Quando si desidera utilizzato la radio "a mani libere", è possible attivarla con la sola你可以 utilizzando la funzione VOX, parlandoattraverso un accessorio collegato alla radio.

Connessione della cuffia VOX

1 Spagnere la radio.
2 Collegare l'accessorio VOX alla radio e riaccenderla.
3 Per abilitare o disabilitare la modalità operativa VOX, premere il pulsante preprogrammato VOX.

Nota: per disabilitare la funzione VOX, premere il pulsante PTT

-oppure

selezionare un canale programmato con VOX per abilitare la funzione VOX.

Nota: non è necessario premere il pulsante preprogrammato VOX.

Nota: premendo il pulsante PTT si disabilita la funzione VOX.

4 Selezionare un canale programmato sanza VOx per disabilitare la funzione VOX.

ABILITAZIONE E DISABILITAZIONE DEI SIDETONE DELLA CUFFIA

Il distributore può programmare la radio in modo da ascoltare l'audioattraverso la cuffia durante la trasmissione.

Cuffia VOX

1 Spagnere la radio.
2 Collegare I'accessorio VOX alla radio.
3 Accendere la radio. Durante la trasmissione l'audio (sidetone) sera abilitato, se la radio è casi programmata.

Cuffia non VOX con PTT integrato

1 Spagnere la radio.
2 Collegare I'accessorio non VOX alla radio.
3 Premere e terner premuto il pulsante PTT integrato nella cuffia.
4 Accendere la radio e rilasciare il PTT quando la radio ha terminato la routine di accensione.
5 Per disabilitare i sidetone della cuffia, specnere e riaccendere la radio.

CHIAMATE RADIO

MODALITA DI COMUNICAZIONE CON RIPETITORE O DIRETTA (TALKAROUND)

La modalità di comunicazione diretta alla ripetitore (Talkaround) consente di comunicare con un'altra radio quando:

• il ripetitore non è operativo
  -oppure
• la radio è fuori dall'area di copertura del ripetitore, ma entro quella di un'altra radio.

Premere il pulsante preprogrammato Ripetitore/ Comunicazione diretta per selezionale alternativamente la modalità di comunità con ripetitore o diretta.

IMPOSTAZIONE DELLO SQUELCH STRETTO O NORMALE

Questa funzione consente di eliminare interferenze e/o disturbi. Va notato, tuttavia, che se si restringe lo squelch, è possibile che vengano eliminate ancche le chiamate provenienti da località distanti. In tale evenienza, è preferibile attivare lo squelch normale. Premere il pulsante preprogrammato Squelch per selezionale alternativamente lo squelch stretto o normale.

IMPOSTAZIONE DEL LIVELLO DI POTENZA

Ciascun canale della radio dispone di un livello di potenza di trasmissione predefinito, che è possibile modificare.

• Il livello di potenza alto consente all'utente di collegarsi con una radio più distante.
• Il livello di potenza basso consente di risparmiare la carica della batteria

Premere il pulsante preprogrammato Livello di potenza per selezionare alternativamente il livello di potenza basso o alto.

RICEZIONE DELLACHIAMATA SELETTIVA

Alla ricezione di una chiamata selettiva:

• I'indicatore LED giallo lampeggia, se programmato dal distributore.
• si avvertono due toni alto.

Per rispondere alla chiamata, premere il pulsante PTT.

RICEZIONE DI UN AVVISO CALL ALERT

Alla ricezione di un avviso Call Alert:

• I'indicatore LED giallo lampeggia, se programmato dal distributore.
• si avvertono quattro toni alto.

Per rispondere al messaggio, premere il pulsante PTT; per annullare I'avviso, premere qualsiasi altro tasting.

SCANSIONE

È possibile monitorare più canali e ricevere le chiamate che vengono trasmesse su di essi. I canali POSSONO ISSERE programmati in una lista di scansione dal distributore. La radio si sintonizza automaticamente su un canale della lista di scansione, quando rileva la presenza di traffico in quel canale.

INIZIO E FINE DELLA SCANSIONE

Durante la scansione, l'indicatore LED verde lampeggia e cessa di lampeggiare quando la radio si sintonizza su un canale.

É possible iniziare o arrestare la scansione:

1 Iniziare o arrestare la scansione premendo il pulsante di scansione preprogrammato.

• oppure

2 Per iniziare la scansione selezionare un canale che è stato preprogrammato dal distributore con Inizio automatico scansione.

Nota: non è necessario premere il pulsante preprogrammato Scansione.

3 Per arrestare la scansione selezionare un canale che è stato programmato dal distributore alla inizio automatico scansione.

FUNZIONE DI TALKBACK

Se l'opzione Talkback è preprogrammata, è possibile rispondere alle chiamate in arrivato durante la modalità operativa di scansione. Per rispondere, premere il pulsante PTT prima dello scadere del tempo di hang programmato. In caso contrario, la radio continuera la scansione. Per ulteriori informazioni, rivolgersi al proprio distributore.

ELIMINAZIONE DEL CANALE DI DISTURBO

Note: per accedere a questa funzione, il distributore delve aver preprogrammato un pulsante quale pulsante Eliminazione disturbo.

È possibile eliminare temporaneamente alla lista di scansione un canale che genera in continuazione chiamate o disturbi non graditi (canale di "disturbo")

1 Mentre la radio è sintonizzata sul canale di disturbo, premere e tenere premuto il pulsante Eliminazione (canale) disturbo fino a quando non si avvertà un tono.
2 Rilasciare il pulsante Eliminazione (canale) disturbo. Il canale di disturbo viene eliminato.

Note: non è possibile eliminare un canale di disturbo se questo è un canale di priorità oppure se è l'unico canale rimasto nella lista di scansione.

Reinserimento nella lista di scansione di un canale eliminato

1 Premere il pulsante di scansione per interrompere la scansione.
2 Premere ancora il pulsante di scansione per iniziare nuovamente la scansione; il canale di disturbo eliminato viene reinsertito nella lista di scansione.

PRIORITARIZAZIONE DI UN MEMBRO DELLA LISTA DI SCANSIONE

A volte si desidera eseguire la scansione di uno specifico canale con maggior frequenza. Si può dare priorità ad un canale della lista di scansione. Per ulteri informazioni, rivolgersi al proprio distributore.

Canale di priorità Sequenza di scansione
Nessuno specificato	C1→C2→C3→ C4→...C1
Canale 2	C2→C1→C2→C3→ C2→C4→C2→...C1

La radio controlling il traffico sul canale di priorità,
anche se è già sintonizzata su un'alto canale. Alla rilevazione di traffico, la radio commuta sul canale di priorità.

INDICE

Operatia de scanare poate fi porrità Sau oprità dupa cum urmeaza:
