CP040 - Walkie-talkies MOTOROLA - Manual de utilização gratuito

MANUAL DE UTILIZADOR CP040 MOTOROLA

FUNCIONAMIENTO DE VOX

• A volte si desidera eseguire la scansione di uno specifico canale con maggior frequenza. Si può dare priorità ad un canale della lista di scansione. Per ulteriori informazioni, rivolgersi al proprio distributore. La radio controlla il traffico sul canale di priorità, anche se è già sintonizzata su un altro canale. Alla rilevazione di traffico, la radio commuta sul canale di priorità. 1 Premere il pulsante di scansione per interrompere la scansione. 2 Premere ancora il pulsante di scansione per iniziare nuovamente la scansione; il canale di disturbo eliminato viene reinserito nella lista di scansione. Canale di priorità Sequenza di scansione Nessuno specificato C1➠C2➠C3➠ C4➠ C1 Canale 2 C2➠C1➠C2➠C3➠ C2➠C4➠C2➠

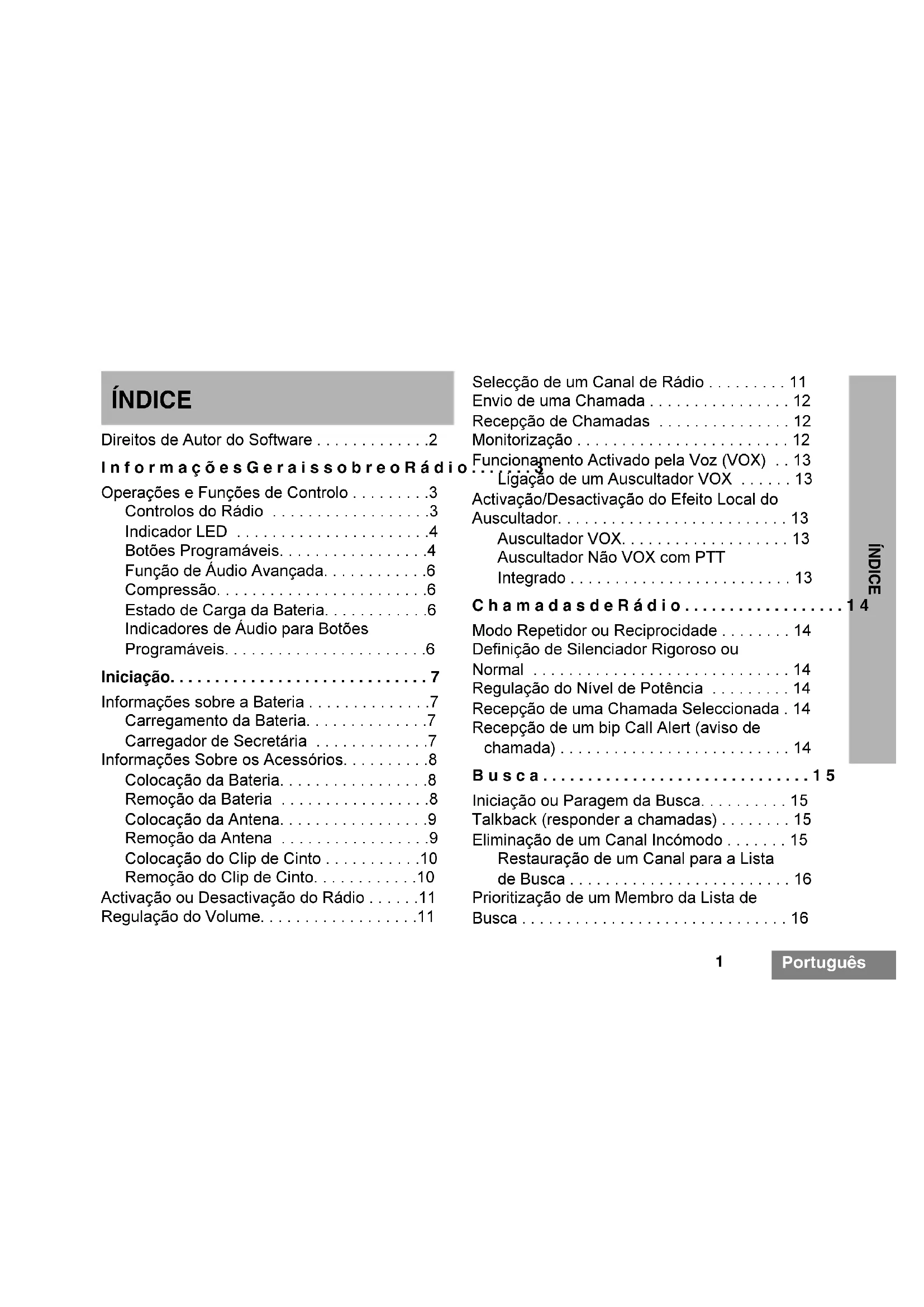

• C1 CP040_IT.fm Page 16 Thursday, October 2, 2003 10:37 AM1 Português ÍNDICE ÍNDICE Direitos de Autor do Software p. 2
• InformaçõesGeraissobreoRádio p. 3
• Operações e Funções de Controlo p. 3
• Controlos do Rádio p. 3
• Indicador LED p. 4
• Botões Programáveis p. 4
• Função de Áudio Avançada p. 6
• Compressão p. 6
• Estado de Carga da Bateria p. 6
• Indicadores de Áudio para Botões Programáveis p. 6
• Iniciação p. 7
• Informações sobre a Bateria p. 7
• Carregamento da Bateria p. 7
• Carregador de Secretária p. 7
• Informações Sobre os Acessórios p. 8
• Colocação da Bateria p. 8
• Remoção da Bateria p. 8
• Colocação da Antena p. 9

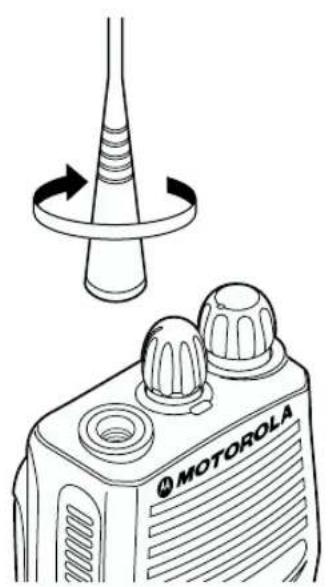

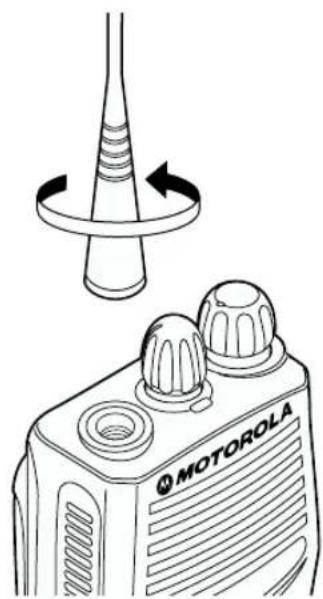

• Remoção da Antena p. 9

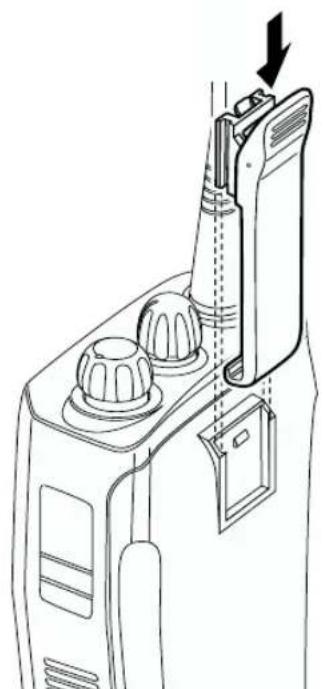

• Colocação do Clip de Cinto p. 10

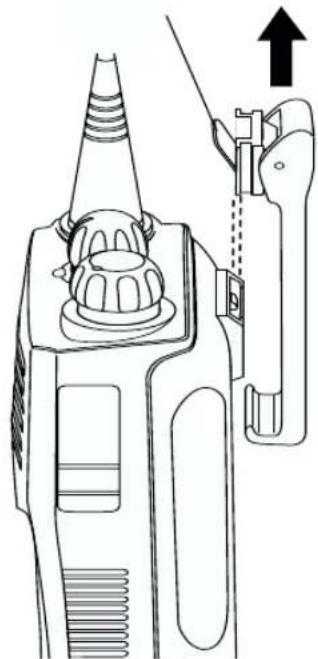

• Remoção do Clip de Cinto p. 10
• Activação ou Desactivação do Rádio p. 11
• Regulação do Volume p. 11
• Selecção de um Canal de Rádio p. 11
• Envio de uma Chamada p. 12
• Recepção de Chamadas p. 12
• Monitorização p. 12
• Funcionamento Activado pela Voz (VOX) p. 13
• Ligação de um Auscultador VOX p. 13
• Activação/Desactivação do Efeito Local do Auscultador p. 13
• Auscultador VOX p. 13
• Auscultador Não VOX com PTT Integrado p. 13
• ChamadasdeRádio p. 14
• Modo Repetidor ou Reciprocidade p. 14
• Definição de Silenciador Rigoroso ou Normal p. 14
• Regulação do Nível de Potência p. 14
• Recepção de uma Chamada Seleccionada . 14 Recepção de um bip Call Alert (aviso de chamada) p. 14
• Busca p. 15
• Iniciação ou Paragem da Busca p. 15
• Talkback (responder a chamadas) p. 15
• Eliminação de um Canal Incómodo p. 15
• Restauração de um Canal para a Lista de Busca p. 16
• Prioritização de um Membro da Lista de Busca CP040_PT.fm Page 1 Thursday, October 2, 2003 10:51 AM2 Português ÍNDICE Direitos de Autor do Software Os produtos descritos neste manual podem incluir programas informáticos protegidos por Direitos de Autor, armazenados nas memórias dos semicondutores ou noutros suportes. A legislação dos Estados Unidos e de outros países reserva para a Motorola Europe e a Motorola Inc. determinados direitos exclusivos de programas informáticos protegidos por Direitos de Autor, incluindo o direito de cópia ou reprodução, sob qualquer forma, do programa informático protegido por Direitos de Autor. Deste modo, os programas informáticos protegidos por Direitos de Autor contidos nos produtos descritos neste manual, não poderão ser copiados nem reproduzidos, de forma alguma, sem a autorização expressa dos titulares dos direitos, por escrito. Além disso, a aquisição destes produtos não confere direitos - directa ou indirectamente, por excepção ou de outra forma - a qualquer licença ao abrigo de Direitos de Autor, patentes ou apresentação de patentes dos titulares dos direitos, excepto no que diz respeito à licença de utilização normal, isenta de direitos e não exclusiva, decorrente da operação legal de venda do produto. CP040_PT.fm Page 2 Thursday, October 2, 2003 10:51 AM3 Português INFORMAÇÕES GERAIS SOBRE O RÁDIO p. 16

Este guia do utilizador descreve o funcionamento do Rádio Portátil CP040.ATENÇÃO!A utilização deste rádio limita-se apenas a nível profissional para cumprir os requisitos ICNIRP de exposição a energia RF. Antes de utilizar este equipamento, leia as informações sobre a energia RF e as instruções de funcionamento no folheto relativo à segurança do equipamento e exposição a radiofrequência (publicação Motorola ref. 6864117B25_), para garantir a conformidade com os limites de exposição a energia RF.

OPERAÇÃO E FUNÇÕES DE

CONTROLO Controlos do Rádio Os números a seguir referem-se aos números que se encontram na imagem apresentada no verso da capa.

1. Botão Premir para Falar (PTT)

Prima e mantenha este botão premido para falar, solte-o para ouvir.2. Botão Ligar-Desligar/VolumeUtilizado para ligar e desligar o rádio e para regular o volume do mesmo.3. Botão Selector de CanaisMuda o rádio para canais diferentes.4. Indicador LEDIndica activação, transmissão, recepção, estado de busca, aviso de chamada, chamada seleccionada e estado da bateria.5. MicrofoneSegure o microfone de 2,5 a 5 cm da sua boca e fale claramente.6. Botão lateral 2 (programável)7. Botão lateral 1 (programável)Recomendado para o botão de Controlo/Cancelar.8. Ficha AcessóriaLiga microfones remotos, auscultadores remotos e outros acessórios. Colocar a tampa contra poeira quando não estiver a ser utilizada.Antes de utilizar este produto, leia as instruções de funcionamento para uma utilização segura, incluídas no folheto relativo à segurança do equipamento e exposição a radiofrequência ref. 6864117B25_ fornecido com o seu rádio.

Caution CUIDADO! CP040_PT.fm Page 3 Thursday, October 2, 2003 10:51 AM4 Português INFORMAÇÕES GERAIS SOBRE O RÁDIO Indicador LED O LED apresenta o estado do rádio da forma a seguir indicada: Botões Programáveis O rádio possui dois botões programáveis. O seu agente Motorola pode programar estes botões como atalhos para várias funções do rádio. Peça ao seu agente uma lista completa das funções suportadas pelo seu rádio. Os botões poderão permitir o acesso a até duas funções, dependendo da forma como prime o botão:

• uma pressão curta—premir e libertar rapidamente os botões programáveis;

• uma pressão longa—premir e manter os botões programáveis premidos durante algum tempo (pelo menos 1 ½ segundos);

• pressão continuada—premir e manter os botões programáveis premidos durante a verificação do estado ou a realização de ajustes. A tabela que se segue resume as funções programáveis do rádio e fornece as referências das páginas correspondentes. Na coluna “Botão”, solicite ao seu agente que registe o nome do botão programável junto à função para a qual foi programado. E, onde apropriado, solicite ao seu agente que indique o tipo de pressão necessária: curta, longa ou continuada. LED Estado Indicação Chamada de Rádio Vermelho Fixo Rádio a transmitir. Vermelho Intermitente Canal ocupado – durante a recepção. Busca Verde Intermitente Rádio no modo de busca. Aviso de Chamada Amarelo Intermitente A receber um aviso de chamada Chamada Seleccionada Amarelo Intermitente A receber uma chamada seleccionada Controlo Permanente/Silenciador Aberto Amarelo Fixo Rádio em modo de controlo. Nível Reduzido da Bateria Vermelho Intermitente A transmitir. CP040_PT.fm Page 4 Thursday, October 2, 2003 10:51 AM5 Português INFORMAÇÕES GERAIS SOBRE O RÁDIO Função Pressão curta Pressão longa Pressão continuada Página Botão Indicador da bateria Verifica o estado de carga da bateria.

Regulação do volume — — Emite um som para regular o volume sonoro do rádio.

Controlo permanente Uma longa pressão no botão inicia o controlo.. Uma curta pressão no botão cancela o controlo. Controla a actividade num canal seleccionado. — 12 Transmissão activada pela voz (VOX) Activa e desactiva a função VOX. 13 Repetidor/ Reciprocidade Alterna entre a utilização de um repetidor ou a transmissão directa para um outro rádio. — 14 Nível de potência Alterna o nível de potência da transmissão entre elevado e baixo. —14 Silenciador Alterna o nível silenciador do rádio entre rigoroso e normal.

Busca/Eliminação de Canal Incómodo Activa e desactiva a busca. Elimina um canal incómodo durante a busca. —15 CP040_PT.fm Page 5 Thursday, October 2, 2003 10:51 AM6 Português INFORMAÇÕES GERAIS SOBRE O RÁDIO Função de Áudio Avançada Compressão A compressão é uma função que permite melhorar ainda mais a qualidade da voz. Comprime a sua voz durante a transmissão e expande-a na recepção, minimizando simultaneamente os ruídos estranhos. No entanto, para beneficiar desta vantagem, todos os rádios transmissores e receptores deverão ter esta função activada. Estado de Carga da Bateria Poderá verificar o estado de carga da bateria, se o seu agente tiver programado previamente um dos botões programáveis. Mantenha o botão Indicador de Bateria pré-programado premido. O estado de carga é indicado pela cor do indicador LED do rádio. Indicadores de Áudio para Botões Programávei Alguns botões programáveis utilizam tons para indicar um de dois modos: Nível da Bateria Indicador LED Bom Verde Suficiente Amarelo Reduzido Vermelho intermitente Muito reduzido Nenhum Tom de alta intensidade Tom de baixa intensidade Tom de aprovação no auto- teste Tom de falha no auto-teste Tom indicador de positivo Tom indicador de negativo Botão Tom positivo Tom negativo Busca Iniciar busca Parar busca Nível de potência Potência alta seleccionada Potência baixa seleccionada Silenciador Silenciador rigoroso Silenciador normal Repetidor/ Reciprocidade Não usa repetidor Usa repetidor (VOX) Transmissão activada pela voz VOX activada VOX desactivada CP040_PT.fm Page 6 Thursday, October 2, 2003 10:51 AM7 Português INICIAÇÃO INICIAÇÃO

INFORMAÇÕES SOBRE A BATERIA

Carregamento da Bateria Se a bateria for nova ou o seu nível de carga for reduzido, terá de a carregar antes de a poder utilizar. Se o nível da bateria for reduzido e o rádio estiver em modo de transmissão, verificará que o indicador LED fica vermelho intermitente. Depois de soltar o botão PTT, ouvirá um sinal de aviso. Nota: as baterias são fornecidas descarregadas. Carregue sempre uma bateria nova 14 a 16 horas antes da utilização inicial, independentemente do estado indicado pelo carregador. Carregador de Secretária Carregamento da Bateria a Retire e volte a colocar a bateria no carregador. Se o indicador LED continuar vermelho intermitente, consulte o seu agente. b Uma bateria normal poderá precisar de 90 minutos para carregar 90% da capacidade. 1 Desligue o rádio. 2 Coloque a bateria, com ou sem o rádio, na cavidade do carregador.

• O LED do carregador indica o progresso do carregamento. Cor do LED Estado Nenhuma indicação do LED Bateria inserida incorrectamente ou não detectada. Intermitência verde simples Ligação do carregador bem efectuada. Vermelho intermitente

A bateria não carrega ou não está a fazer contacto. Vermelho A bateria está a carregar. Amarelo intermitente A bateria encontra-se no carregador, mas à espera de ser carregada. A temperatura da bateria pode estar demasiado alta ou demasiado baixa. A tensão poderá ser inferior ao limiar pré-determinado para o carregamento. Verde intermitente

90% (ou mais) da bateria carregada. Verde Bateria totalmente carregada. CP040_PT.fm Page 7 Thursday, October 2, 2003 10:51 AM8 Português INICIAÇÃO

INFORMAÇÕES ADICIONAIS

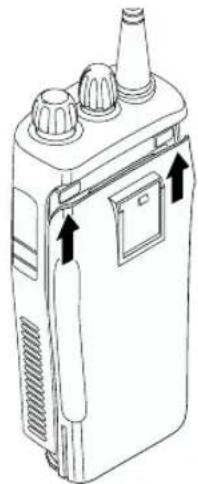

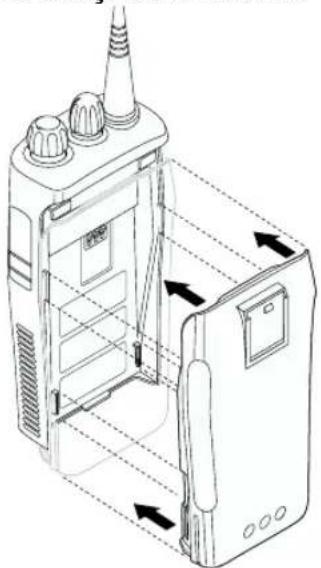

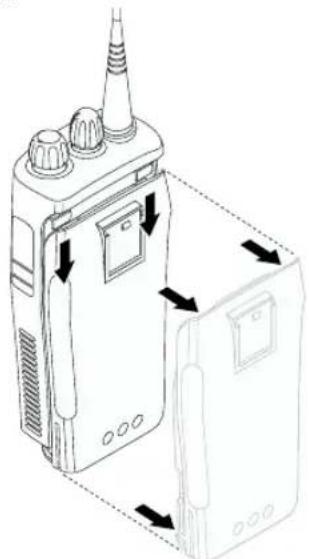

Colocação da Bateria Remoção da Bateria 1 Alinhe a bateria com as respectivas ranhuras na parte de trás do rádio (cerca de 1 cm da parte de cima do rádio.) 2 Pressione firmemente a bateria no rádio, fazendo-a deslizar para cima, até a patilha encaixar em posição. 3 Faça deslizar a patilha da bateria, localizada na parte inferior do rádio, para a posição de bloqueada. 1 Se o rádio estiver ligado, desligue-o. 2 Faça deslizar a patilha da bateria para a posição de desbloqueada. Desencaixe, empurrando para baixo e mantendo a patilha voltada para a parte da frente do rádio. 3 Com a patilha da bateria desencaixada, faça deslizar a bateria para baixo, desde a parte de cima do rádio, cerca de 1 cm. Assim que a bateria se soltar das ranhuras, retire-a, afastando-a do rádio. Patilha da Bateria Bloqueada Desbloqueada CP040_PT.fm Page 8 Thursday, October 2, 2003 10:51 AM9 Português INICIAÇÃO Colocação da Antena Remoção da Antena Rode a antena no sentido dos ponteiros do relógio para apertá-la. Rode a antena no sentido contrário ao dos ponteiros do relógio para a remover. CP040_PT.fm Page 9 Thursday, October 2, 2003 10:51 AM10 Português INICIAÇÃO Colocação do Clip de Cinto Remoção do Clip de Cinto 1 Alinhe os entalhes do clip de cinto com os da bateria. 2 Empurre o clip de cinto para baixo, até ouvir um estalido. 1 Utilize uma chave para afastar a ponta do clip de cinto da bateria, para soltar o clip de cinto. 2 Empurre o clip de cinto para cima para o remover. Ponta do clip de cinto CP040_PT.fm Page 10 Thursday, October 2, 2003 10:51 AM11 Português INICIAÇÃO

ACTIVAÇÃO OU DESACTIVAÇÃO DO

SELECÇÃO DE UM CANAL DE RÁDIO O seu rádio oferece 4 ou 16 canais. Nota: devido à legislação do país, poderá não ser possível programar alguns canais. Solicite mais informações ao seu agente. Para seleccionar um canal, rode o botão Selector de Canais no sentido dos ponteiros do relógio ou no sentido contrário até obter o canal pretendido. Rode o botão Ligar/ Desligar/Controlo de Volume no sentido dos ponteiros do relógio. Se a ligação for bem feita, ouvirá o tom de aprovação no auto- teste ( ) e verificará que o LED fica verde intermitente. Se o rádio não ligar, ouvirá o tom de falha no auto-teste. ). Rode o botão de Ligar/ Desligar/Controlo de Volume no sentido contrário ao dos ponteiros do relógio até ouvir um estalido. LIGADO DESLIGADO 1 Mantenha premido o botão de Regulação de Volume; ouvirá um tom contínuo. 2 Rode o botão Ligar/Desligar/Controlo de Volume para regular o volume pretendido. 3 Solte o botão de Regulação de Volume. CP040_PT.fm Page 11 Thursday, October 2, 2003 10:51 AM12 Português INICIAÇÃO

ENVIO DE UMA CHAMADA

RECEPÇÃO DE CHAMADAS

MONITORIZAÇÃO É importante controlar o tráfego antes de transmitir, de modo a evitar sobrepor a sua conversa à de outra pessoa que já esteja a transmitir. 1 Ligue o rádio. 2 Utilize o botão Selector de Canais para seleccionar o canal pretendido. 3 Segure o rádio na posição vertical, prima o botão PTT, e fale a uma distância de cerca de 2,5 a 5 cm do microfone. 4 Solte o botão PTT para ouvir. 1 Ligue o rádio. 2 Regule o volume do rádio. 3 Mude para o canal pretendido. Para responder, segure o rádio na posição vertical, prima o botão PTT, e fale a uma distância de cerca de 2,5 a 5 cm do microfone. 1 Prima e mantenha o botão de Controlo pré- progamado premido para analisar o tráfego do canal. 2 Logo que este fique livre, faça a sua chamada premindo o botão PTT. 3 Uma pressão longa no botão de Controlo pré-programado coloca o rádio no modo de Controlo Permanente.

• Ouve um tom de alta intensidade. Uma pressão curta no botão de Controlo cancela o modo de Controlo Permanente e o rádio retoma o funcionamento normal. CP040_PT.fm Page 12 Thursday, October 2, 2003 10:51 AM13 Português INICIAÇÃO

FUNCIONAMENTO ACTIVADO PELA

VOZ (VOX) Poderá, sempre que pretender utilizar o modo mãos-livres, activar o rádio apenas pela voz, utilizando a função VOX que é activada quando fala através de um acessório ligado ao rádio. Ligação de um Auscultador VOX

ACTIVAÇÃO/DESACTIVAÇÃO DO

EFEITO LOCAL DO AUSCULTADOR

O seu agente pode programar o rádio para ouvir a sua voz através do auscultador durante a transmissão. Auscultador VOX Auscultador Não VOX com PTT Integrado 1 Desligue o rádio. 2 Faça a ligação do acessório VOX ao rádio e ligue o rádio. 3 Para activar ou desactivar o modo VOX, prima o botão VOX pré-programado. Nota: premir o botão PTT desactiva o modo VOX. –ou– Seleccione um canal que tenha sido programado pelo seu agente para activar o modo VOX. Nota: não necessita de premir um botão VOX pré-programado. Nota: premir o botão PTT desactiva o modo VOX. 4 Seleccione um canal que não tenha sido pré- programado pelo seu agente para desactivar o modo VOX. 1 Desligue o rádio. 2 Ligue o acessório VOX ao rádio. 3 Ligue o rádio. Durante a transmissão, o efeito local estará activado, caso tenha sido programado no rádio. 1 Desligue o rádio. 2 Ligue o acessório não VOX ao rádio. 3 Prima e mantenha premido o botão PTT Integrado no auscultador. 4 Ligue o rádio e solte o botão PTT assim que o rádio concluir a activação. 5 Para desactivar o efeito local do auscultador, desligue o rádio e ligue-o novamente. CP040_PT.fm Page 13 Thursday, October 2, 2003 10:51 AM14 Português

RECIPROCIDADE O modo Reciprocidade permite-lhe comunicar com outro rádio sempre que:

• o repetidor não estiver a funcionar —ou—

• o seu rádio está fora do alcance do repetidor, mas dentro de uma distância de comunicação aceitável de outro rádio. Prima o botão Repetidor/Reciprocidade pré-pro- gramado para alternar entre o modo Repetidor e o modo Reciprocidade.

Utilize esta função para filtrar as chamadas incómodas (não desejadas) e/ou ruído de fundo. No entanto, a utilização do silenciador rigoroso poderá dar origem a que as chamadas feitas a partir de locais remotos também sejam filtradas. Neste caso, será preferível o silenciador normal. Prima o botão do Silenciador pré-programado para alternar entre silenciador rigoroso e normal. REGULAÇÃO DO NÍVEL DE POTÊNCIA Cada canal do seu rádio possui um nível de potência de transmissão predefinido que pode ser alterado.

Potência alta permite-lhe alcançar um rádio que se encontra mais distante.

Potência baixa conserva a carga da bateria. Prima o botão de Nível de Potência pré- programado para alternar entre potência baixa e alta.

SELECCIONADA Quando receber uma chamada seleccionada:

• O Indicador LED fica amarelo intermitente, caso tenha sido programado pelo seu agente.

• Ouve dois tons de alta intensidade. Para atender a chamada, prima o botão PTT. RECEPÇÃO DE UM BIP CALL ALERT (AVISO DE CHAMADA) Quando receber um bip Call Alert:

• O Indicador LED fica amarelo intermitente, caso tenha sido programado pelo seu agente.

• Ouve quatro tons de alta intensidade. Para responder ao bip, prima o botão PTT; para cancelar o bip, prima qualquer outro botão. CP040_PT.fm Page 14 Thursday, October 2, 2003 10:51 AM15 Português BUSCA BUSCA Pode monitorizar vários canais e receber chamadas que são transmitidas nos mesmos. Os canais podem ser programados numa lista de busca pelo seu agente. O rádio muda automaticamente para um canal de lista de busca sempre que detectar actividade no mesmo.

INICIAÇÃO OU PARAGEM DA BUSCA

O indicador LED fica verde intermitente durante uma operação de busca e passa a fixo quando o rádio muda para um canal. Poderá iniciar ou parar uma operação de busca:

TALKBACK (RESPONDER A

CHAMADAS) Se a opção Talkback (responder a chamadas) tiver sido pré-programada, poderá responder às chamadas recebidas durante o modo de busca. Para responder, prima o botão PTT antes de o tempo programado para desligar terminar. Caso contrário, o rádio continuará a busca. Contacte o seu agente para mais informações.

ELIMINAÇÃO DE UM CANAL

INCÓMODO Nota: o seu agente deverá ter pré-programado um botão para Eliminação de Canal Incómodo para aceder a esta função. Se um canal gerar continuamente chamadas não desejadas ou ruído (um canal "incómodo"), poderá removê-lo temporariamente da lista de busca: Nota: não poderá apagar um canal prioritário ou o último canal da lista de busca. 1 premindo o botão de Busca pré-programado -ou- 2 seleccionando um canal que tenha sido pré- programado pelo seu agente para dar início à Busca Automática. Nota: não necessita de premir um botão de Busca pré-programado. 3 seleccionando um canal que não tenha sido pré-programado pelo seu agente para interromper a Busca Automática. 1 Com o rádio no Canal Incómodo, prima o botão de Eliminação de Canal Incómodo pré-programado até ouvir um sinal. 2 Solte o botão Eliminação de Canal Incómodo. O canal incómodo é apagado. CP040_PT.fm Page 15 Thursday, October 2, 2003 10:51 AM16 Português BUSCA Restauração de um Canal para a Lista de Busca

PRIORITIZAÇÃO DE UM MEMBRO DA
