CP040 - Walkie-talkie MOTOROLA - Manual de uso y guía de instrucciones gratis

Marca	Motorola
Modelo	CP040
Tipo de producto	Walkie-talkie portátil
Uso	Profesional
Número de canales	4 o 16 (según programación)
Alimentación	Batería recargable (cargador de escritorio incluido)
Autonomía de la batería	Hasta 8 horas en uso típico
Tiempo de carga	14 a 16 horas para la primera carga; 90 minutos para una carga al 90%
Potencia de emisión	Alta o baja (seleccionable)
Funciones principales	VOX, escaneo de canales, squelch normal/estrecho, llamada selectiva, aviso de llamada, escucha permanente, compresión de audio
Botones programables	2 botones para acceso rápido a las funciones
Conector de accesorios	Para micrófono-auricular, auricular y otros accesorios
Indicador luminoso	Testigo multicolor (rojo, verde, amarillo) para estado de funcionamiento y batería
Seguridad	Conforme a la normativa ICNIRP; manual de seguridad incluido
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar disolventes
Piezas de repuesto y reparabilidad	Batería, antena, clip de cinturón disponibles; consulte a su distribuidor
Dimensiones (aproximadas)	Aproximadamente 120 x 55 x 35 mm
Peso (con batería)	Aproximadamente 300 g

Preguntas frecuentes - CP040 MOTOROLA

¿Cómo cargar la batería del Motorola CP040?

Apague el equipo, coloque la batería (con o sin el equipo) en el cargador de escritorio. El indicador rojo indica que se está cargando. Una batería nueva debe cargarse de 14 a 16 horas antes del primer uso.

¿Cómo seleccionar un canal en el CP040?

Gire el selector de canal ubicado en la parte superior del equipo para elegir el canal deseado (4 o 16 canales disponibles según la programación).

¿Cómo activar el modo VOX (manos libres)?

Conecte un micrófono-auricular VOX, encienda el equipo, luego presione el botón programable preprogramado para VOX. También puede seleccionar un canal programado en modo VOX. Una pulsación en el PTT desactiva el modo VOX.

¿Cómo ajustar el volumen?

Presione el botón de ajuste de volumen (botón programable) para escuchar un tono continuo, luego gire la perilla Encendido/Apagado/Volumen para ajustar el nivel. Suelte el botón de ajuste.

¿Qué significa el parpadeo del indicador luminoso?

El indicador rojo fijo indica una transmisión en curso; rojo intermitente: batería baja durante una transmisión; verde intermitente: escaneo en curso; amarillo intermitente: advertencia o recepción de llamada selectiva; amarillo fijo: modo escucha activado.

¿Cómo usar la función de escaneo?

Presione el botón programable Escaneo para iniciar o detener el escaneo. El equipo recorre los canales de la lista y se detiene en un canal activo. También puede activar el escaneo seleccionando un canal programado para tal fin.

¿Cómo eliminar un canal molestoso durante el escaneo?

Cuando el equipo esté en el canal no deseado, presione el botón programable Eliminación de canal molestoso hasta escuchar un tono. El canal se elimina temporalmente de la lista de escaneo.

¿Cuál es la diferencia entre squelch normal y squelch estrecho?

El squelch normal permite recibir señales más débiles (mayor alcance), mientras que el squelch estrecho filtra más los ruidos de fondo y las llamadas no deseadas, pero puede excluir señales muy distantes.

¿Cómo cambiar al modo Directo o Repetidor?

Presione el botón programable Repetidor/modo Directo para cambiar entre los dos modos. El modo Directo permite comunicarse sin repetidor, útil fuera del alcance del repetidor o si el repetidor está fuera de servicio.

¿Qué hacer si el cargador no detecta la batería?

Verifique que la batería esté correctamente insertada en el cargador. Si el indicador del cargador permanece apagado, intente quitar y volver a colocar la batería. Si el indicador rojo parpadea, el contacto es malo o la batería está defectuosa; consulte a su distribuidor.

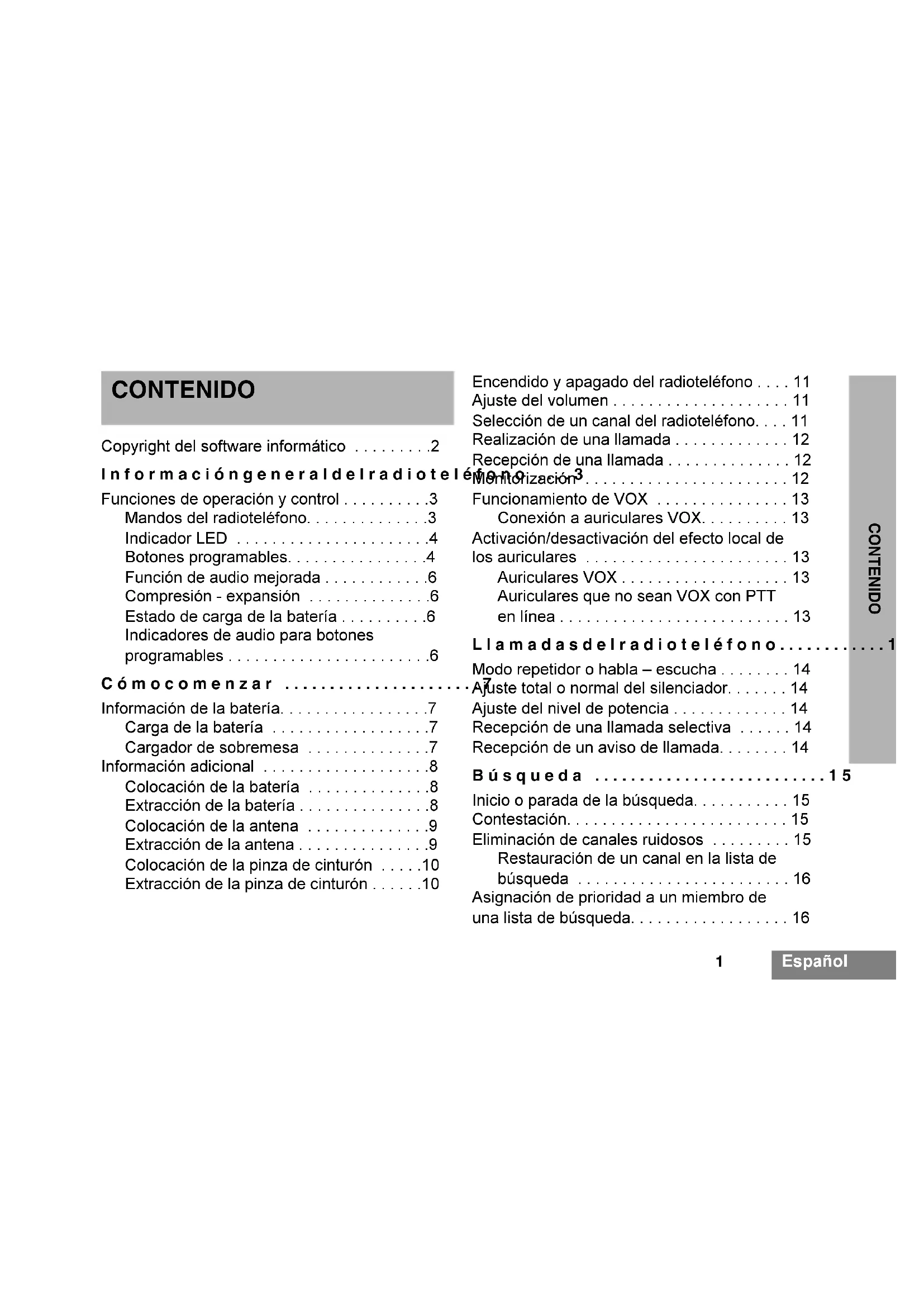

MANUAL DE USUARIO CP040 MOTOROLA

Información general del radiotel

Funciones de operación y control. 3

Mandos del radioteléfono. 3

Indicador LED 4

Botones programables. 4

Función de audio mejorada .6

Compresión - expansión 6

Estado de energía de la batería 6

Indicadores de audio para botones programables. 6

Cómicoomzar

Información de la batería. 7

Carga de la batería 7

Cargador de sobremesa 7

Información adicional 8

Colocación de la batería 8

Extracción de la batería 8

Colocación de la antena 9

Extracción de la antena 9

Colocación de la pinza de cinturón .10

Extracción de la pinza de cinturón . 10

Encendido y apagado del radioteléfono . . . 11 Ajuste del volumen 11 Selección de un canal del radioteléfono. . . . 11 Realización de una llamada 12 Recepción de una llamada 12

Memorización 12

Funcionamiento de VOX 13

Conexión a auriculares VOX. 13

Activación/desactivación del efecto local de

los auriculares 13

Auriculares VOX 13

Auriculares que no sean VOX con PTT

en línea. 13

Llamadas del radioteléfono

Modo repetidor o escucha 14. Ajuste total o normal del silenciador 14. Ajuste del nivel de potencia 14. Recepción de una llamada selectiva 14. Recepción de un aviso de llamada 14.

Búsqueda 15

Inicio o parada de la búsqueda 15. Contestación 15. Eliminación de canales ruidosos 15. Restauración de un canal en la lista de búsqueda 16. Asignación de prioridad a un miembro de una lista de búsqueda 16.

Copyright del software informático

Los productos descritos en este manual pueden incluir programas informáticos protegidos por copyright que van almacenados en memorias de semiconductor o en otro tipo de medios. Las legislaciones de los Estados Unidos y de otros países reservan ciertos derechos exclusivos a favor de Motorola al respecto de los programas informáticos de la forma que fuere. Por consiguiente, ningún programa informático protegido por copyright que se albergue en los productos descritos en el presente manual podrá ser copiado ni reproducido de forma alguna, sin el consentimiento expreso por escrito de los titulares de tales derechos. Aún más, no ha de considerarse que la adquisición de estos productos incluya implícita ni explícitamente, ni por impedimento legal ni de la forma que fuere, licencia alguna ya cubierta por los copyrights, patentes y solicitudes de patentes de los titulares de los derechos, exceptuando los casos de licencias normales de uso no excluyente sin pago de cánones que surjan por la entrada en vigor de la ley al vender el producto.

INFORMACIÓN GENERAL DEL RADIOTELÉFONO

Esta guía del usuario describe el funcionamiento del radioteléfono portátil CP040.

PRECAUCIÓN

Antes de utilizar este producto, lea las instrucciones de funcionamiento para un uso seguro contenidas en el folleto Product Safety and RF Exposure 6864117B25 que se suministra con el radioteléfono.

¡ATENCIÓN!

Este radioteléfono está limitado a un uso profesional exclusivamente para cumplir con los requisitos de exposición a la energía de RF ICNIRP. Antes de utilizar este producto, lea la información sobre energía de radiofrecuencia y las instrucciones de funcionamiento en el folleto Product Safety and RF Exposure (Número de referencia de publicaciones de Motorola 6864117B25) para garantizar el cumplimiento con los límites de exposición a energía de radiofrecuencia.

FUNCIONES DE OPERACIÓN Y CONTROL

Mandos del radioteléfono

Los nombres que aparecen a continuación se refieren a las ilustraciones que aparecen en la contraportada.

Mantenga pulsado este botón para hablar y suéltelo para escuchar.

1. Mando de encendido - apagado / volumen

Se usa para encender o apagar el radioteléfono y para ajustar el volumen.

1. Mando selector de canales

Cambia el canal del radioteléfono.

1. Indicador LED

Indica el encendido correcto, transmisión, recepción, estado de la búsqueda, aviso de llamada, llamada selectiva y estado de la batería.

1. Micrófono

Mantenga el micrófono a una distancia de 2,5 a 5 cm de la boca y hable con claridad.

1. Botón lateral 2 (programable)
2. Botón lateral 1 (programable)

Recomendado para el botón Monitor/ Cancelación.

1. Conector de accesorios

Conecta micrófonos remotos, auriculares remotos y otros accesorios. Vuelva a colocar la tapa para protegerlo del polvo cuando no lo use.

Indicador LED

El indicador LED muestra el estado del radioteléfono como se indica a continuación:

LED Estado Indicación
Llamada del radioteléfono
Rojo Fijo Proceso de transmisión del radioteléfono.
Rojo Intermitente Canal occupeado durante la recepción.
Búsqueada
Verde Intermitente Proceso de búsqueada del radioteléfono.
Aviso de llamada
Amarillo Intermitente Recepção de un avis de llamada.
Llamada selectiva
Amarillo Intermitente Recepção de una llamada selectiva.
Monitorización permanente/Squelch (silenciador) abierto
Amarillo Fijo Radioteléfono en modo de monitorización.
Nivel de batería bajo
Rojo Intermitente Intermitente durante el proceso de transmisión.

Botones programables

El radioteléfono tiene dos botones programables. Su distribuidor puede programar estos botones como teclas de acceso directo a varias funciones del radioteléfono.

Para obtener la lista completa de sistemas que admite el radioteléfono, consulte a su distribuidor. Los botones pueden acceder a un máximo de dos sistemas, según el tipo de pulsación del botón:

• Pulsación breve: consiste en pulsar y soltar rápidamente los botones programables.
• Pulsación larga: consiste en mantener pulsados los botones programables durante algún tiempo (al menos 1 1/2 segundos).
• Pulsación prolongada: consiste en mantener pulsados los botones programables cuando se comprueba el estado o se realizan ajustes.

La tabla siguiente es un resumen de las funciones programables del radioteléfono y sus correspondientes referencias a las páginas.

En la columna "Botón", pida a su distribuidor que anote el nombre del botón programable junto a la función con la que está programado.

Asimismo, cuando sea conveniente, pida a su distribuidor que le indique si la pulsación del botón debe ser breve, larga o prolongada.

Función Pulsación breve Pulsación	large	Pulsación prolongada	Págrina	Botón
Indicador de la bateria			Comprueba el estado de cargade la bateria.	6
Ajuste de volumen	— — Suena un tono		para ajustar el volumen del radioteléfono.	11
Monitorización permanente	Una pulsación larga del botón Monitor inicia la funciona. Una pulsaciónorta del botón Monitor Cancela la funciona.	Monitoriza la activités en un canal selección.	—	12
Transmisión controlada por la voz (VOX)	Activa y desactiva la VOX. 13
Repetidor/ Habla - Escucha	Alternata entre el uso de un repetidor o la transmisión directa a otro radioteléfono.		—	14
Nivel de potencia	Alternata entre el nivel alto y bajo de la potencia de transmisión.		—	14
Squelch (silenciador)	Alternata el nivel del silenciador de su radioteléfono entre total y normal.			14
Búsueda/ Eliminación de canales ruidosos	Activa y desactiva la búsueda.	Elimina un canal ruidoso@msteadas se realiza la búsueda.	—	15

Función de audio mejorada

Compresión - expansión

La compresión-expansión es una función que permite mejorar la calidad de la voz. Comprime la voz durante el proceso de transmisión y la expande durante la recepción, a la vez que reduce los ruidos externos. No obstante, para disfrutar de esta posibilidad, todos los radioteléfonos de transmisión y recepción deben tener activada esta función.

Estado de energía de la batería

Puede comprobar el estado de carga de la batería si su distribuidor ha preprogramado uno de los botones programables. Mantenga pulsado el botón preprogramado Indicador de la batería. El estado de carga se muestra mediante el color del indicador LED del radioteléfono.

Nivel de Indicador LED bateria
Bueno Verde
Suficiente Amarillo
Bajo Rojo intemitente
Muy bajo Ninguno

Indicadores de audio para botones programables

Tono agudo Tono grave

Tono de verificación de autocomprobación.

Tono de fallo de autocomprobación.

Algunos botones programables usan tonos para indicar uno de los dos modos:

Botón	Tono positivo	Tono negativo
Búsueda Iniciar la búsueda	Detener la búsueda
Nivel de potencia	Potencia alta selección	Potencia bajo selección
Squelch (silenciador)	Silenciador total	Silenciador normal
Repetidor/Habra - Escucha	No utilizes el repetidor	Utiliza el repetidor
VOX	VOX activado	VOX desactivado

CÓMO COMENZAR

INFORMACIÓN DE LA BATERÍA

Carga de la batería

Si la batería es nueva, o su nivel de carga es demasiado bajo, tendrá que cargarla antes de poder usarla. Cuando el nivel de la batería es bajo y el radioteléfono está en modo de transmisión, observará que el indicador LED parpadea en rojo. Al soltar el botón PTT, oirá un tono de alerta.

Nota: Las baterías se envían descargadas de fábrica. Antes de utilizarla por primera vez, cargue siempre la batería nueva de 14 a 16 horas, independientemente del estado que indique el cargador.

Cargador de sobremesa

Para cargar la batería:

1 Apague el radioteléfono. 2 Coloque la batería, con o sin el radioteléfono, en el receptáculo de carga.

• El cargador LED indica el estado del proceso de carga.

Color LED Estado
Niruna indicación La batería se ha insertado mal o no se ha detectado.
Parpadeo verde sencillo	Encendido correcto del cargador
Rojo intermitente a	La batería no se pueda cargar o no está colocada correctamente.
Rojo La batería se está cargando.
Amarillo intermitente	La batería está en el cargador a laespera de comenzar la carga. La temperatura de la batería puede serdemasiado alta o demasiado bajo. El voltaje puede ser inferior al nivel predeterminado para la carga.
Verde intermitente b	La batería está al 90% (o más).
Verde La batería está totalmente cargada.

a Quite la batería y vuélvala a colocar en el cargador. Si el indicador LED continúa parpadeando en rojo, consulte a su distribuidor. b Una batería estándar puede necesitar 90 minutos para cargar el 90% de su capacidad.

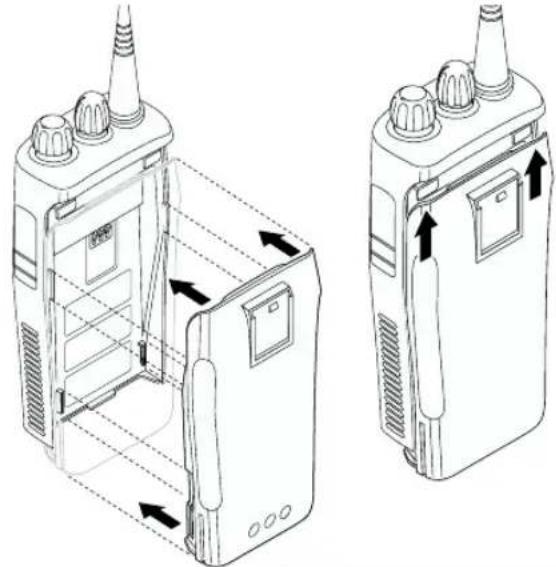

Colocación de la batería

1 Alinee la batería con las guías que hay en la parte trasera del radioteléfono (aproximadamente a 1 cm de la parte superior de este). 2 Presione firmemente la batería contra el radioteléfono y deslícela hacia arriba hasta que el pasador se coloque en su lugar. 3 Deslice el pasador de la batería, situado en la parte inferior del radioteléfono, hasta la posición de cierre.

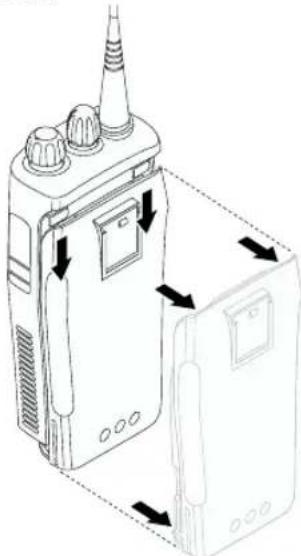

Extracción de la batería

Pasador de la batería

Cerrado Abierto

1 Apague el radioteléfono si está encendido. 2 Coloque el pasador de la batería en la posición de apertura. Sáquelo empujando hacia abajo y sujetando el pasador hacia la parte frontal del radioteléfono. 3 Con el pasador de la batería suelto, arrastre la batería 1 cm aproximadamente hacia abajo desde la parte superior del radioteléfono. Cuando la batería ya no esté en contacto con las guías, sepárela del radioteléfono.

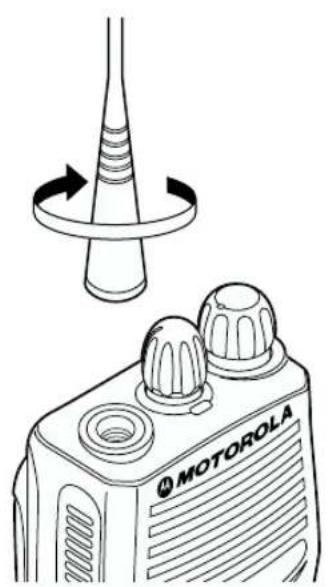

Colocación de la antena

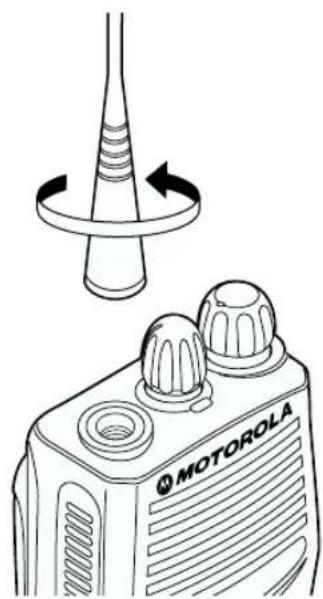

Extracción de la antena

Gire la antena en la dirección de las agujas del reloj para colocarla.

Gire la antena en la dirección contraria a las agujas del reloj para quitarla.

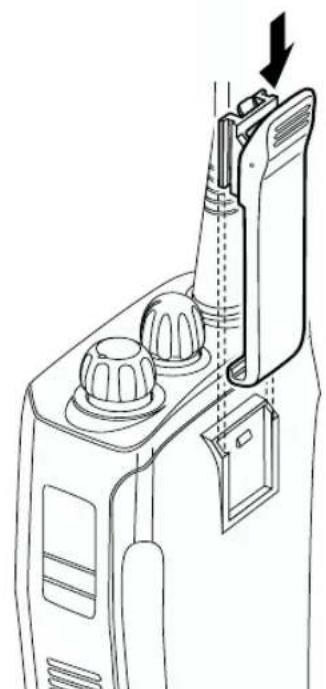

Colocación de la pinza de cinturón

1 Alinee las muescas de la pinza de cinturón con las de la batería. 2 Presione la pinza de cinturón hacia abajo hasta que oiga un clic.

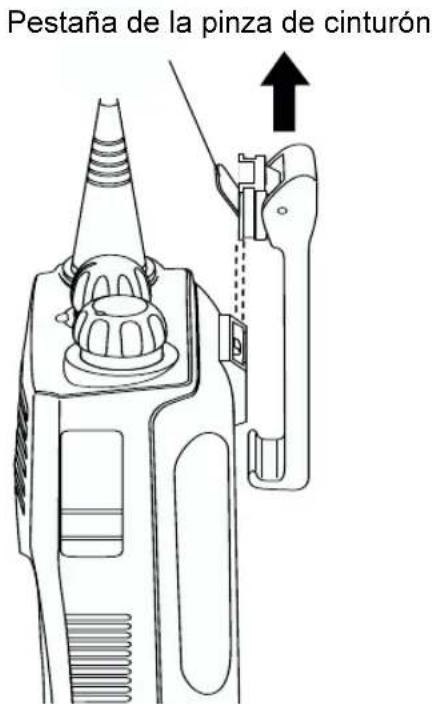

Extracción de la pinza de cinturón

1 Utilice una llave para sacar la pestaña de la pinza de cinturón de la batería con el fin de abrir la pinza de cinturón. 2 Deslice la pinza de cinturón hacia arriba para quitarla.

ENCENDIDO Y APAGADO DEL RADIOTELÉFONO

ENCENDIDO APAGADO

Gire el mando de encendido/apagado/volumen en la dirección de las agujas del reloj. Si el encendido se ha realizado correctamente, oirá el tono de verificación de autocomprobación (indicador LED parpadea en verde). Si el radioteléfono no se ha encendido, escuchará el tono de fallo de autocomprobación.

Gire el mando de encendido/apagado/volumen en la dirección contraria a las agujas del reloj hasta que oiga un clic.

AJUSTE DEL VOLUMEN

1. Mantenga pulsado el botón Ajuste del volumen y oirá un tono continuo. 2. Gire el mando encendido/apagado/volumen hasta el nivel de volumen deseado. 3. Suelte el botón Ajuste de volumen.

SELECCIÓN DE UN CANAL DEL RADIOTELÉFONO

El radioteléfono le ofrece de 4 a 16 canales.

Nota: Según las normas gubernamentales, es posible que algunos canales no estén programados. Para obtener más información, consulte a su distribuidor.

Para seleccionar un canal, gire el mando Selector de canales en la dirección de las agujas del reloj o en dirección contraria hasta encontrar el canal deseado.

REALIZACIÓN DE UNA LLAMADA

1. Encienda el radioteléfono. 2. Utilice el mando Selector de canales para elegir el canal deseado. 3. Mantenga el radioteléfono en posición vertical, pulse PTT, y hable a una distancia de entre 2,5 y 5 cm del micrófono. 4. Suelte PTT para escuchar.

RECEPCIÓN DE UNA LLAMADA

1. Encienda el radioteléfono. 2. Ajuste el volumen del radioteléfono. 3. Vaya al canal deseado. Para responder, mantenga el radioteléfono en posición vertical, pulse PTT y hable a una distancia de entre 2,5 y 5 cm del micrófono.

MONITORIZACIÓN

Es importante monitorizar el tráfico antes de la transmisión para asegurarse de no "hablar por encima" de alguien que ya está transmitiendo.

1. Mantenga pulsado el botón preprogramado Monitor para acceder al tráfico del canal. 2. Una vez que se haya despejado el tráfico del canal, continúe con su llamada presionando el botón PTT. 3. Una pulsación larga del botón preprogramado Monitor pone al radioteléfono en modo de monitorización permanente.

Oirá un tono agudo.

Una pulsación breve del botón Monitor cancela el modo de monitorización permanente y el radioteléfono vuelve al modo de funcionamiento.

Cuando utilice la función manos libres, el radioteléfono se puede activar solo por la voz mediante la función VOX, cuando hable con un accesorio conectado a su radioteléfono.

1. Apague su radioteléfono. 2. Conecte el accesorio VOX a su radioteléfono y enciéndalo. 3. Para activar o desactivar el funcionamiento con VOX, pulse el botón preprogramado VOX.

Nota: Al pulsar PTT, se desactivará la función VOX.

Seleccione un canal programado por su distribuidor para activar la función VOX.

Nota: No es necesario que pulse ningún botón preprogramado VOX.

Nota: Al presionar el botón PTT, se desactiva la función VOX.

4. Seleccione un canal no programado por su distribuidor para desactivar la función VOX.

ACTIVACIÓN/DESACTIVACIÓN DEL EFECTO LOCAL DE LOS AURICULARES

Su distribuidor puede programar el radioteléfono para que oiga su voz a través de los auriculares durante la transmisión.

Auriculares VOX

1 Apague su radioteléfono. 2 Conecte el accesorio VOX al radioteléfono. 3 Encienda el radioteléfono. Durante la transmisión, se puede activar el efecto local, si está programado en el radioteléfono.

Auriculares que no sean VOX con PTT en línea

1 Apague su radioteléfono. 2 Conecte el accesorio que no es VOX a su radioteléfono. 3 Mantenga pulsado el PTT en línea en sus auriculares. 4 Encienda el radioteléfono y suelte el PTT cuando el radioteléfono haya acabado de ponerse en funcionamiento. 5 Para desactivar el efecto local de auriculares, apague su radioteléfono y enciéndalo de nuevo.

LLAMADAS DEL RADIOTELÉFONO

MODO REPETIDOR O HABLA - ESCUCHA

El modo Habla - escucha le permite comunicarse con otro radioteléfono cuando:

• el repetidor no está operativo

-0-

• su radioteléfono está fuera del alcance del repetidor pero dentro de la distancia de comunicación de otro radioteléfono.

Pulse el botón preprogramado Repetidor/Habla - escucha para alternar entre modo Repetidor y modo Habla - escucha.

AJUSTE TOTAL O NORMAL DEL SILENCIADOR

Utilice esta función para eliminar las llamadas ruidosas (no deseadas) y/o el ruido ambiente. No obstante, al ajustar el silenciador en modo total, es posible que también se eliminen llamadas de ubicaciones remotas. En este caso, puede resultar más adecuado el silenciador en modo normal.

Presione el botón preprogramado Silenciador para alternar entre los niveles total y normal.

ESTABLECIMIENTO DEL NIVEL DE POTENCIA

Cada canal del radioteléfono tiene un nivel de potencia de transmisión predefinido que se puede configurar.

• La potencia alta le permite contactar con un radioteléfono que se encuentra más lejos. La potencia baja conserva la carga de la batería.

Pulse el botón preprogramado Nivel de potencia para alternar entre potencia alta y baja.

RECEPCIÓN DE UNA LLAMADA SELECTIVA

Cuando recibe una llamada selectiva:

• El indicador LED parpadea en amarillo, si su distribuidor lo ha programado de ese modo. Oirá dos tonos agudos.

Para responder a la llamada, pulse el botón PTT.

RECEPCIÓN DE UN AVISO DE LLAMADA

Cuando recibe un aviso de llamada:

• El indicador LED parpadea en amarillo, si su distribuidor lo ha programado de ese modo. Oirá cuatro tonos agudos.

Para responder al aviso, pulse el botón PTT; para cancelar el aviso, presione cualquier otra tecla.

BÚSQUEDA

Puede monitorizar múltiples canales y recibir todas las llamadas que se les transmiten. Su distribuidor puede programar los canales en una lista de búsqueda. Su radioteléfono cambia automáticamente a un canal de la lista de búsqueda cuando detecta actividad en él.

INICIO O PARADA DE LA BÚSQUEDA

El indicador LED parpadeará en verde durante la operación de búsqueda y dejará de parpadear cuando el radioteléfono cambie a un canal. Puede iniciar o detener una operación de búsqueda como se indica a continuación:

1 Para detener una operación de búsqueda, pulse el botón preprogramado Buscar.

2 Seleccione un canal preprogramado por su distribuidor para detener la búsqueda automática.

Nota: No es necesario que pulse un botón preprogramado Buscar.

3 Seleccione un canal no preprogramado por su distribuidor para detener la búsqueda automática.

CONTESTACIÓN

Si la función Contestación está preprogramada, puede responder a las llamadas recibidas durante la operación de búsqueda. Para responder, pulse el botón PTT antes de que transcurra el tiempo para colgar programado. En caso contrario, el radioteléfono seguirá buscando. Para obtener más información, póngase en contacto con su distribuidor.

ELIMINACIÓN DE CANALES RUIDOSOS

Nota: Su distribuidor debe haber preprogramado un botón para Eliminación de perturbaciones para acceder a esta función.

Si un canal produce continuas llamadas o ruidos no deseados (un canal con "perturbaciones"), se puede eliminar temporalmente de la lista de búsqueda:

1 Mientras el radioteléfono está en un canal ruidoso, pulse el botón preprogramado Eliminación de canales ruidosos hasta que oiga un tono. 2 Suelte el botón Eliminación de canales ruidosos. El canal ruidoso se elimina.

Nota: No se puede eliminar un canal prioritario ni el último canal que quede en la lista de búsqueda.

Restauración de un canal en la lista de búsqueda

1 Pulse el botón Buscar para interrumpir la búsqueda. 2 Pulse otra vez el botón Buscar para reiniciar la búsqueda. El canal ruidoso eliminado se restaura en la lista de búsqueda.

ASIGNACIÓN DE PRIORIDAD A UN CANAL EN UNA LISTA DE BÚSQUEDA

Puede que su radioteléfono busque un canal especial con mayor frecuencia para llamadas. Su distribuidor puede dar prioridad a canales en una lista de búsqueda. Para obtener más información, póngase en contacto con su distribuidor.

Canal prioritario Sequencia de búsqueada
Ninguno especialificado	Ch1→Ch2→Ch3→Ch4→...Ch1
Canal 2	Ch2→Ch1→Ch2→Ch3→Ch2→Ch4→Ch2→...Ch1

Incluso si su radioteléfono se ha convertido en un canal no prioritario, seguirá comprobando si hay actividad en el canal prioritario. Si se detecta esta actividad, el radioteléfono cambiará al canal prioritario.

ÍNDICE

ENVÍO DE LA LLAMADA

Operaciones y Funciones de Control 3

Indicadores de Audio para Botones

Programables. 6

Inicio. 7

Información sobre la Batería 7

Envío de una Llamada 12

Recomendado para el botón de Control/ Cancelar.

1. Ficha Accesoria

Cargador de Secretaría

ACTIVACIÓN/DESACTIVACIÓN DEL EFECTO LOCAL DEL AURICULAR

Para programación de comandos del radio. El amplio usuario puede programar los comandos asignándolos para diferentes características del radio.
