CP040 - Talkie-walkie MOTOROLA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Fréquence : 446 MHz, Puissance : 0,5 W, Portée : jusqu'à 5 km en terrain dégagé
Modes d'utilisation	Idéal pour les communications professionnelles, événements en plein air, sécurité et loisirs
Maintenance et réparation	Vérifier régulièrement la batterie, nettoyer les contacts, utiliser des accessoires d'origine
Sécurité	Utiliser des écouteurs pour la confidentialité, respecter les réglementations locales sur les fréquences
Informations générales	Poids : 200 g, Dimensions : 12,5 x 5,5 x 3,5 cm, Autonomie : jusqu'à 12 heures

FOIRE AUX QUESTIONS - CP040 MOTOROLA

Comment charger le Motorola CP040 ?

Pour charger le Motorola CP040, connectez le chargeur à une prise secteur et insérez le talkie-walkie dans la station de charge. Assurez-vous que l'indicateur de charge s'allume.

Pourquoi le son est-il faible ou inaudible ?

Vérifiez le niveau de volume du talkie-walkie. Assurez-vous également que le microphone n'est pas obstrué et que vous êtes à proximité de l'émetteur.

Que faire si le talkie-walkie ne s'allume pas ?

Assurez-vous que la batterie est correctement chargée. Si le problème persiste, vérifiez les connexions de la batterie ou remplacez-la si nécessaire.

Comment régler les canaux sur le Motorola CP040 ?

Pour changer de canal, tournez le bouton de sélection de canal situé sur le dessus de l'appareil jusqu'à ce que le canal souhaité soit affiché.

Le talkie-walkie ne capte pas de signal, que faire ?

Vérifiez que vous êtes sur le même canal que les autres utilisateurs. Assurez-vous également qu'il n'y a pas d'obstacles majeurs entre les appareils.

Comment réinitialiser le Motorola CP040 ?

Pour réinitialiser le talkie-walkie, éteignez-le, puis maintenez enfoncé le bouton de menu tout en le rallumant. Relâchez le bouton une fois que l'écran affiche 'RESET'.

Quels accessoires sont compatibles avec le Motorola CP040 ?

Le Motorola CP040 est compatible avec des accessoires tels que des batteries de rechange, des casques et des stations de charge supplémentaires conçus pour ce modèle.

Comment augmenter la durée de vie de la batterie ?

Pour prolonger la durée de vie de la batterie, évitez de laisser le talkie-walkie en veille prolongée, réduisez le volume au minimum nécessaire et chargez la batterie régulièrement.

Le Motorola CP040 est-il étanche ?

Le Motorola CP040 n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des conditions météorologiques extrêmes.

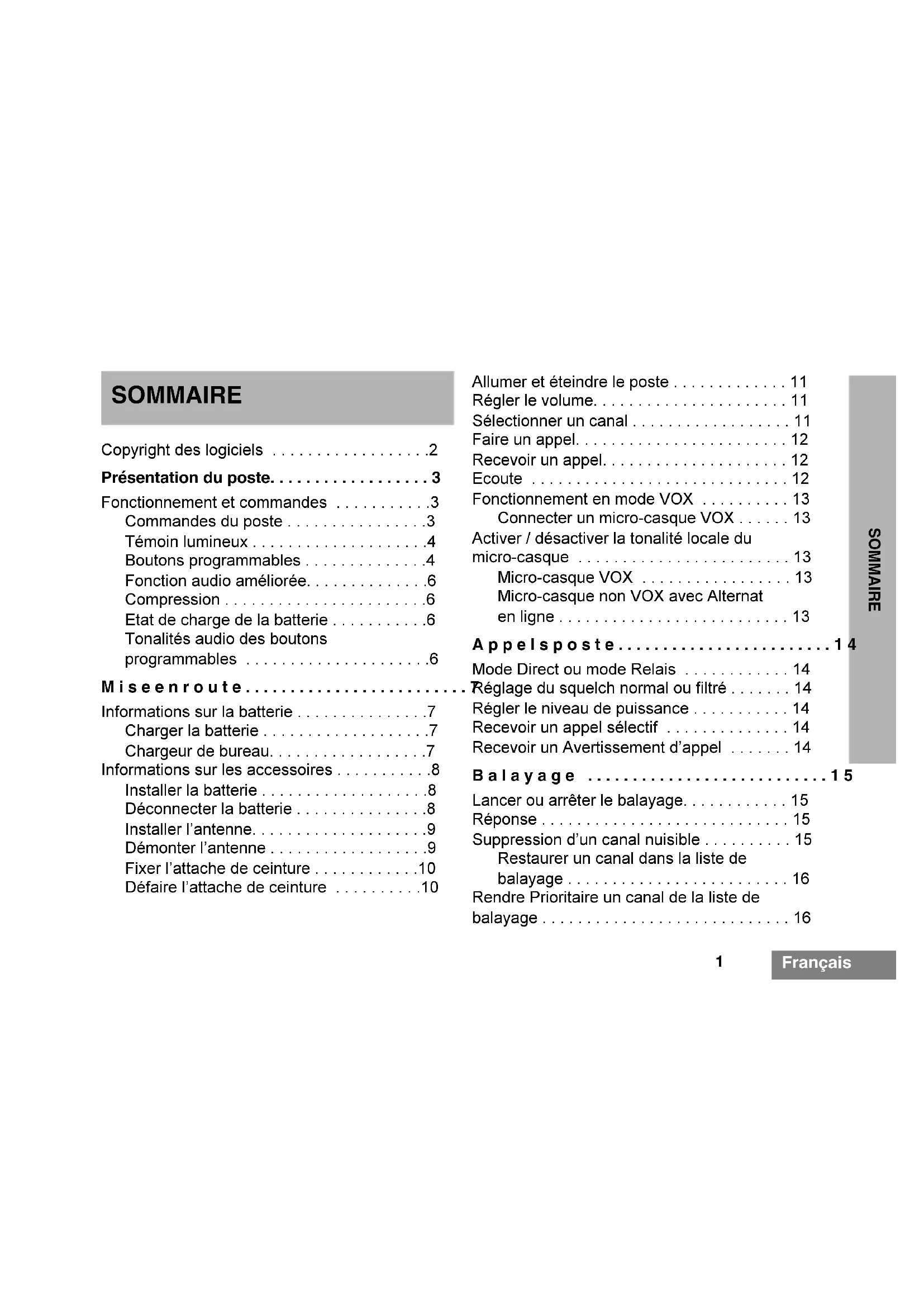

MODE D'EMPLOI CP040 MOTOROLA

Copyright des logiciels 2

Présentation du poste. 3

Fonctionnement et commandes 3

Commandes du poste 3

Témoin lumineux 4

Boutonsprogrammables. 4

Fonction audio améliorée. 6

Compression 6

Etat de charge de la batterie . 6

Tonalités audio des boutons
programmables 6

Miseenroute.

Informations sur la batterie 7

Charger la batterie 7

Chargeur de bureau. 7

Informations sur les accessoires 8

Installer la batterie 8

Déconnecter la batterie 8

Installer l'antenne. 9

Demonter l'antenne 9

Fixer l'attaché de ceinture 10

Defaire l'attaché de ceinture 10

Allumer et teéindre le poste 11

Regler le volume. 11

Selectionner un canal 11

Faire un appel. 12

Recevoir un appel. 12

Ecoute 12

Fonctionnement en mode VOX 13

Connector un micro-casque VOX . 13

Activer / désactiver la tonalité locale du

micro-casque 13

Micro-casque VOX 13

Micro-casque non VOX avec Alternat

en ligne 13

Appelsposte 14

Mode Direct ou mode Relais 14

Réglage du squelch normal ou filtré 14

Régler le niveau de puissance 14

Recevoir un appel sélectif 14

Recevoir un Avertissement d'appeL 14

Balayage 15

Lancer ou arreter le balayage. 15

Réponse 15

Suppression d'un canal nuisible 15

Restaurer un canal dans la liste de balayage 16

Rendre Prioritaire un canal de la liste de

balayage 16

Copyright des logiciels

Les produits Motorola décrits dans ce manuel peuvent inclure des programmes informatiques protégés par copyright, dans des mémoires à semi-conducteurs ou autres supports. La législation des Etats-Unis, ainsi que celle d'autres pays, réservent à Motorola Europe et à Motorola Inc. certains droits de copyright exclusifs concernant les programmes ainsi protégés, notamment le droit exclusif de copier ou de reproduce, sousquelque forme que ce soit, lesdits programmes. En conséquence, il est interdit de copier ou de reproduce, de chaque manière que ce soit, les programmes informatiques protégés par copyright contenus dans les produits décrits dans ce manuel sans l'autorisation expresses et écrite des propriétaires des droits. En outre, l'acquisition de ces produits se saurait en aucun cas conférer, directement, indirectement ou de toute autre maniere, aucune licence, aucun droit d'auteur, brevet, ou demande de brevet apparentant aux propriétaires des droits, autres que la licence habituelle d'utilisation non exclusive sans redevance qui déscoule légalement de la vente du produit.

PRESENTATION DU POSTE

Ce guide de l'utilisateur décrit le fonctionnement des postes portables CP040.

ATTENTION

Attention - avant d'utiliser ce produit, vous doivent les instructions de sécurité représentées dans le livre « Sécurité des équipements et exposition HF » (référence 6864117B25_) fourni avec votre poste.

ATTENTION!

Ce poste est réservé à un usage professionnel uniquement pour des raisons de conformité avec la réglementation ICNIRP sur l'exposition aux hautes fréquences (HF). Avant d'utiliser ce produit, vous devez dire les informations sur l'énergie electromagnétique HF et les instructions d'utilisation dans le livre « Sécurité des équipements et exposition HF » (réference de publication Motorola 6864117B25_) pour connaître et appliquer les limites d'exposition à l'énergie HF.

FONCTIONNEMENT ET COMMANDES

Commandes du poste

Les numeros ci-dessous rengoient aux illustrations figurant sur le rabat de la couverture.

1. Alternat

Appuyez sur ce bouton et maintenez-le enforcé pour parler. Lâchez-le pour écouter.

2. Bouton Marche-arrêt / Volume

Sert à allumer et éteindre le poste, ainsi qu'à régler le niveau du volume.

3. Selecteur de canal

Permet de changer le canal utilisé par le poste.

4. Temoin lumineux

Il signale la mise sous tension, la transmission, la réception, l'etat du balayage, l'avertissement d'appel, l'appel sélectif et l'etat de la batterie.

5. Microphone

Tenez le microphone entre 2,5 et 5cm de votre bouche et parlez distinctement.

6. Bouton l'etal 2 (programmable)

7. Bouton l'etal 1 (programmable)

Conseilé comme bouton Ecoute / Annulation.

8. Connecteur d'accessoire

Permet de brancher un microphone déported, un écouteur déported et d'autres accessoires. Lorsqu'il n'est pas utilisé, veuillez vérifier qu'il est protégé par son cache.

Témoin lumineux

Il signale les états de fonctionnement ci-dessous :

Témoin	Etat Signifiècation
Appel poste
Rouge	Fixe Emission en cours
Rouge	Clignotant Canal occupe : pendant la réception
Balayage
Vert	Clignotant Balayage en cours
Avertissement d'appoint
Jaune	Clignotant Avertissement de la réception d'un appel
Appel sélectif
Jaune	Clignotant Réception d'un appel sélectif
Ecoute activée / Squelch ouvert
Jaune	Fixe Le poste est en mode Ecoute
Niveau de batterie faible
Rouge	Clignotant Clignotementpendant une émission

Boutons programmables

Votre poste est équipé de deux boutons programmables. Votre distributeur peut les programmer pour vous permettre d'accederrapidement aux fonctions de votrechoix.

Demandez à votre distributeur la liste complète des fonctions supportées par votre poste.

Selon la longueur de la pression, chaque bouton programmable peut donner accès à deux fonctions :

• Pression courte — appuyez brievement et relâchéz un bouton programmable.
• Pression longue — appuyez et maintenez un bouton programmable pendant au moins 1,5 seconde.
• Pression constante - appuyez et maintenez un bouton programmable pendant que vous vérifie un état ou faites des réglages.

Le tableau suivant résumé les fonctions programmables du poste et indique les numérios des pages correspondantes.

Demandez à votre distributeur d'inscrire dans la colonne Bouton le nom du bouton programme pour acceder à la fonction correspondante.

Selon les cas, demandez à votre distributeur d'indiquer si la pression du bouton doit être courte, longue ou constante.

Fonction Pression courte Pression	longue	Pression constante	Page	Bouton
Indicateur de la batterie		Vérification de l'état de charge de la batterie.	6
Réglage du volume —Une tonalité		retentit pour faciliter le réglage du volume du poste.	11
Écoute permanente Une pression longue sur le bouton Écoute active l'écoute. Une pression courte sur le bouton Écoute annule l'écoute.	Écoute de l'activité sur le canal sélectionné.	—	12
Commande d'émission à la voix (VOX)Active et désactive le mode VOX. 13Relais / mode Direct Bascule entre la communication avec relais ou la communication directe sans relais avec un autre poste.Niveau de puissance Bascule le niveau de puissance d'émission entre Haut et Faible.SquelchBascule le squelch entre normal et serré.Balayage / Suppression de canal nuisible Active et désactive le balayage. Supprime un canal nuisible pendant le balayage.	—	14	14
	—	14	14
		14

Fonction audio améliorée

Compression

La fonction Compression permet d'améliorer la qualité de la voix. Elle compressse la voix pendant l'émission et la décompressse pendant la réception tout en réduisant simultanément le niveau des bruits parasites. La fonction Compression ne fonctionne que si elle est activée sur tous les postes participant à la communication.

Etat de charge de la batterie

Vous pouvez vérifier l'etat de charge de la batterie si voitre distributeur a préprogramme l'un des boutons programmables. Appuyez et maintainez le bouton préprogramme Indicateur de la batterie. L'etat de charge est indiqué par la couleur du témoin lumineux du poste

Niveau de la Témoin lumineux batterie
Bon Vert
Suffisant Jaune
Faible Rouge clignotant
Très faible Aucun

Tonalités audio des boutons programmables

Tonalité aiguè Tonalité basse

Tonalité auto-test réussi

Tonalité éché auto-test

Tonalité positive

Tonalité négative

Sur certains boutons programmables, une tonalité signale le mode choisi.

Bouton Toné positive Toralité négative
Balayage Début	du balayage	Arrêt du balayage
Niveau de puissance	Puisance Haute	Puisance Faible
Squelch	Squelch serré	Squelch Normal
Mode Direct / Relais	Mode Direct activé (sans relais)	Mode Direct désactivé (avec relais)
VOX	VOX activé VOX	déactivé

MISE EN ROUTE

INFORMATIONS SUR LA BATTERIE

Charger la batterie

Lorsqu'une batterie est neue ou presque vide, vous nevez la charger pour utiliser votre poste. Si le niveau de la batterie est faible et que le poste est en train d'emetre, le témoin lumineux rouge clignote. Une tonalité d'avertissement retentit lorsque vous relâchez l'Alternat.

Note: Les batteries sont fournies sans avoir eté charges. Vous devez toujours charger une batterie neuve pendant 14 à 16 heures avant de l'utiliser pour la première fois,quel que soit l'etat signalé par le chargeur.

Chargeur de bureau

Pour charger la batterie :

1 Eteignez le poste.
2 Placez la batterie, avec ou sans le poste, dans le compartment du chargeur.

• Le tímoin lumineux du chargeur signale que le chargement est en cours.

Couleur du témoin lumineux	Etat
Éteint La batterie n'a pas été correctement insérée ou le chargeur ne l'a pas détectée.
Un seul éclat vert Mise sous tension réussie du chargeur.
Rouge clignotanta La batterie ne peut pas être chargée ou mauvais contact.
Rouge Chargement en cours.
Jaune clignotant Batterie dans le chargeur en attente de chargement. La température de la batterie est trop élevé ou trop BASSE ou la tension est inférieure au seuil minimum requis pour permettre le chargement.
Vert clignotanta Batterie chargée à 90% (ou plus).
Vert Batterie totalement chargée.

a Sortez la batterie et remettez-la en place dans le chargeur. Si le témoin lumineux rouge continue de clignoter, consultez votre distributeur.
b Avec une batterie standard, une charge de 90% peut nécessiter 90 minutes.

INFORMATIONS SUR LES ACCESSOIRES

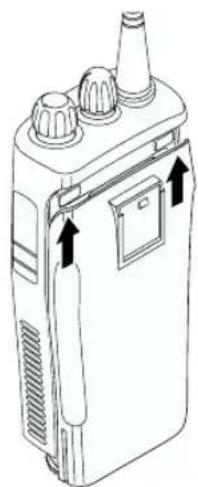

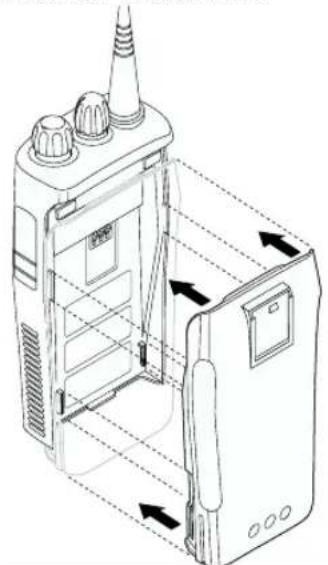

Installer la batterie

1 Alignez la batterie sur les rails de son compartmentement au dos du poste (à 1 cm environ du sommet du poste).
2 Appuyez fermement sur la batterie pour la maintenir contre le poste et faites-la glisser vers le haut du poste jusqu'à ce qu'elle se verrouille en position.
3 Faites glisser le verrou, situé en bas du poste, en position verrouillée.

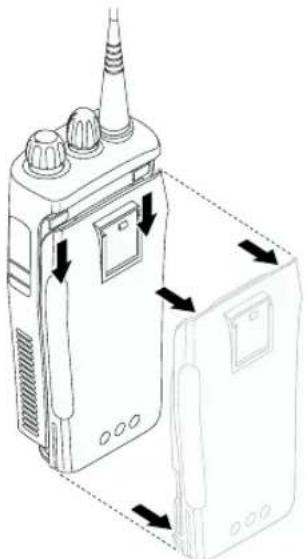

Sortir la batterie

Verrou de la batterie

Verrouille

Déverrouillé

1 Eteignez le poste (s'il est allumé).
2 Faites glisser le verrou de la batterie en position déverrouillée. Dégagez la batterie en la poussant vers le bas du poste et en maintainant le verrou vers l'avant du poste.
3 Lorsque le verrou de la batterie est dégagé, faites glisser la batterie vers le bas du poste sur 1 cm environ. Lorsque la batterie est sortie des rails de son compartment, soulevez-la directement pour lasorting du poste.

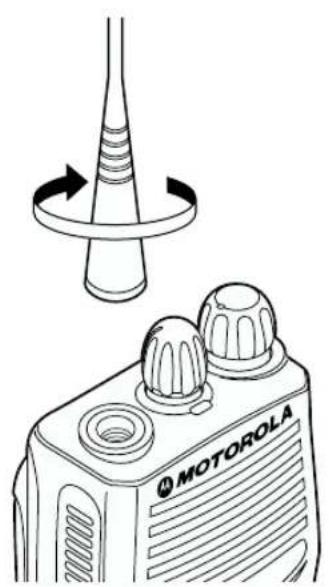

Installer l'antenne Demonter l'antenne

Visez l'antenne en la faisant tourner dans le sens des aiguilles d'une montre.

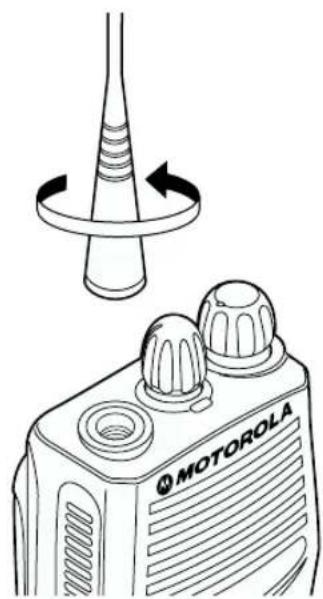

Dévissez l'antenne en la faisant tourner dans le sens contraire des aiguilles d'une montre.

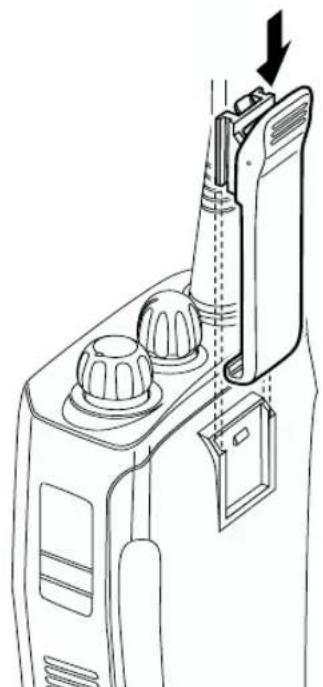

Fixer l'attache de ceinture

1 Alignez les rainures de l'attache de ceinture avec celles de la batterie.
2 Appuyez sur l'attache de ceinture vers le bas jusqu'à ce que vous entendiez un clic.

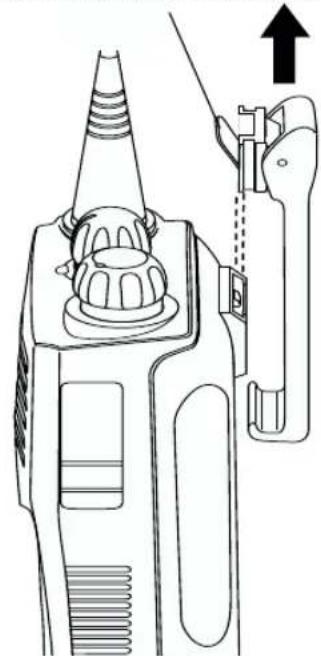

Défaire l'attaché de ceinture

Pince de l'attache de ceinture

1 Avec une clé, appuyez sur la pince de l'attache de ceinture en l'éloignant de la batterie et déverrouillez l'attache de ceinture.
2 Faites glisser l'attache de ceinture vers le haut pour la detacher complètement.

Tournez le bouton
Marche-Arrêt /
Réglage du volume
dans le sens des
aiguilles d'une montre.
Après une mise sous
tension réussie, vous
entendez la tonalité de
l'auto-test réussi

□□ et le témoin lumineux vert clignote.

Si la mise sous tension échoue, vous entendez la tonalité d'éché de l'auto-test

Tournez le bouton
Marche-Arrêt / Réglage du volume
dans le sens contraire
des aiguilles d'une
montre jusqu'à ce que
vous entendiez un cig.

REGLER LE VOLUME

1 Appuyez sur le bouton du Reglage du volume et vous entendez une tonalité continue.
2 Tournez le bouton Marche-Arrêt / Réglage du volume pourCHOISIR LE VOLUME SOUHAITE.
3 Relâchez le bouton Réglage du volume.

SELECTIONNER UN CANAL

Votre poste vous permet d'utiliser 4 ou 16 canaux.

Note: Conformément aux règlementations gouvernementales, certains canaux ne sont pas programmables. Vous pouvez demander des informations supplémentaires à votre distributeur.

Pour désir un canal, tournez le Sélecteur de canal dans un sens ou dans l'autre pour atteindre le canal voulu.

FAIRE UN APPEL

1 Allumez leur poste.
2 Utilisez le Selecteur de canal pour désir le canal.
3 Tenez le poste dans une position verticale. Appuyez sur l'Alternat et parlez en tenant le microphone entre 2,5 et 5 cm de votre bouche.
4 Relâchez l'Alternat pour écouter.

RECEVOIR UN APPEL

1 Allumez votre poste.
2 Reglez le volume du poste.
3 Choisissez le canal. Pour répondre, tenez le poste dans une position verticale. Appuyez sur l'Alternat et parlez en tenant le microphone entre 2,5 et 5 cm de votre bouche.

ECOUTE

Il est important d'écouter le traffic avant d'émettre pour vérifier que votre appel ne perturbera pas une autre communication qui est déjà en cours.

1 Appuyez et maintenez le bouton préprogramme Ecoute pour vérifier le traffic sur le canal.
2 Dés que le canal est libre, lancez votre appel en appuyant sur l'Alternat.
3 Une pression longue sur le bouton préprogramme Ecoute met le poste en mode Ecoute permanente.

• Vous entendez une tonalité aiguè.

Une pression courte sur le bouton Ecoute désactive le mode Ecoute permanente et le poste reprend son fonctionnement normal.

FONCTIONNEMENT EN MODE VOX

Lorsque vous souhaitez utiliser votre poste en gardant les mains libres, vous pouze le contrôle par la voix grâce au mode VOX. Vous pouze ainsi communiquer à l'aide d'un accessoire connecté au poste.

Connector un micro-casque VOX

1 Eteignez votre poste.
2 Connectez l'accessoire VOX à votre poste et allumeze-le.
3 Pour activer ou désactiver le mode VOX, appuyez sur le bouton préprogramme VOX.

Note: une pression sur l'Alternat désactive le mode VOX.

-ou-

Selectionnez un canal programme par votre distributeur pour activer le mode VOX.

Note: you n'avez alors pas besoin d'appuyer sur un bouton préprogramme VOX.

Note: une pression sur l'Alternat désactive le mode VOX.

4 Sélectionnez un canal qui n'a pas été programmé par votre distributeur pour désactiver le mode VOX.

ACTIVER / DESACTIVER LA TONALITE LOCALE DU MICRO-CASQUE

Votre distributeur peut programmermer votre poste pour que votre voix soit entendue dans le micro-casquependant I'émission.

Micro-casque VOX

1 Eteignez votre poste.
2 Connectez l'accessoire VOX à votre poste.
3 Allumez le poste. Pendant l'émission, la tonalité locale est activée (si elle a été programmée).

Micro-casque non VOX avec Alternat en ligne

1 Eteignez votre poste.
2 Connectez l'accessoire non VOX à votre poste.
3 Appuyez et maintenez l'Alternat en ligne à votre micro-casque.
4 Allumez le poste et relâchez l'Alternat lorsqu'la mise sous tension et l'auto-test sont terminés.
5 Pour désactiver la tonalité latérale du microcasque, éteignez votre poste et allumez-le à nouveau.

APPELS POSTE

MODE DIRECT OU MODE RELAIS

Le mode Direct vous permet de communiquer avec un autre poste lorsque :

• Le relais ne fonctionne pas.

一 o u 一

• Voiture poste est hors de portée du relais, mais il peut entraer en communication directe avec un autre poste.

Appuyez sur le bouton préprogramme Relais / mode Direct pour basculer entre mode Relais et mode Direct.

REGLAGE DU SQUEELCH NORMAL OU SERRE

Cette fonction vous permet de filtrer des appels indésirables (nuisibles) et/ou des bruits de fond.

Cependant, le squelch serré peut exclure certains appels très distants. Dans ce cas, le squelch normal est conseillé.

Appuyez sur le bouton préprogramme Squelch pour basculer entre Squelch normal et Squelch serre.

REGLER LE NIVEAU DE PUISSANCE

Chaque canal de votre poste est associé à un niveau de puissance d'émission prédéterminé qui peut être modifié.

• Puissance Haute vous permet de communiquer avec un poste plus éloigné.
• Puissance Faibleconomise la charge de la batterie.

Appuyez sur le bouton préprogramme Niveau de puissance pour selectionner alternatively Puissance Haute ou Puissance Faible.

RECEVOIR UN APPEL SELECTIF

Lorsque vous receivez un appel sélectif :

• Le témoin lumineux jaune clignote (s'il a étéprogrammé par votre distributeur).
• Vous entendez deux tonalités aigués.

Pour prendre l'appoint, appuyez sur l'Alternat.

RECEVOIR UN AVERTISSEMENT D'APPEL

Lorsque you receivez un avertissement d'essay :

• Le témoin lumineux jaune clignote (s'il a été programmé par votre distributeur).
• Vous entendez quatre tonalités aiguées.

Pour répondre à cet averissement, appuyez sur l'Alternat. Pour annuler l'avoissement, appuyez sur n'importe qu'elle autre touche.

BALAYAGE

Vous pouvez écouter plusieurs canaux et recevoir tous les appels qu'ils transmettent. Des canaux peuvent être programmes dans une liste de balayage par votre distributeur. Notre poste selectionne automatiquement un canal sur lequel il détecte une activités si ce canal fait partie d'une liste de balayage.

LANCER OU ARRÊTER LE BALAYAGE

Le témoin lumineux vert clignote pendant un balayage et arrêté de clignoter lorsque le poste a sélectionné un canal.

Vous pouvez lancer et arreter un balayage de trois façons différentes :

1 Pour lancer et arrêter un balayage, appuyez sur le bouton préprogramme Balayage.

-OU

2 Sélectionnez un canal préprogramme par votre distributeur pour lancer le balayage automatique.

Nota: Vous n'avez pas besoin d'appuyer sur un bouton préprogramme Balayage.

3 Sélectionnez un canal qui n'a pas été préprogrammé par votre distributeur pour arrêté le balayage automatique

REPONSE

Lorsque l'option Réponse est préprogrammée, vous pouvez répondre à tout appel reçu pendant un balayage. Pour répondre, appuyez sur l'Alternat avant que le délambda de raccroché n'expire. Sinon, le poste restera en mode Balayage. Vous pouvez consulter votre distributeur pour obtenir d'autres informations.

SUPPRESSION D'UN CANAL NUISIBLE

Note: Cette fonction n'est disponible que si elle a ete programmee par suaive distributeur sur un bouton programmable.

Si un canal génére constamment des appels indésirables ou du bruit (canal nuisible), vous pouvez le supprimer temporairement de la liste de balayage :

1 Pendant que le poste est sur le canal nuisible, appuyez sur le bouton préprogramme Suppression de canal nuisible jusqu'à ce que vous entendiez une tonalité.
2 Relâchez le bouton Suppression de canal nuisible. Le canal nuisible est supprimé.

Note: Un canal prioritaire ou le dernier canal restant dans une liste de balayage ne peut pas etre supprimé.

Restaurer un canal dans la liste de balayage

1 Appuyez sur le bouton Balayage pour arreter le balayage.
2 Appuyez à nouveau sur le bouton Balayage pour relancer le balayage. Le canal nuisible figure à nouveau dans la liste de balayage.

RENDRE PRIORITAIRE UN CANAL DE LA LISTE DE BALAYAGE

Vous souhaitez eventuèlement que le balayage écoute plus féquèment un canal qu'un autre. Dans ce cas, votre distributeur peut désigner des canaux de la liste de balayage pour qu'ils aient priorité sur les autres canaux. Consultez votre distributeur qui vous donnera des informations détaillées.

Canal prioritaire Sèquence de balayage
Aucun spécifique	Can1⇒Can2⇒Can3⇒ Can4⇒...Can1
Canal 2	Can2⇒Can1⇒Can2⇒Can3⇒ Can2⇒Can4⇒Can2⇒...Can1

Mème lorsque votre poste est sur un canal non prioritaire, il continue d'éçouter l'activité sur le canal prioritaire. S'il déetecte une activités sur le canal prioritaire, il le sélectionne automatiquement.

CONTENIDO

Copyright del software informático 2
