MANUALE UTENTE FA703IP SMARTWARES

Consiglio: un consiglio avvisa l'utente di potenziali trucchi e possibilità extra.

Importante! Non montare il prodotto all'aperto o in luoghi dove può bagnarsi. Importante! Non montare il prodotto in luoghi dove potrebbe essere esposto a freddo o caldo eccessivi. Importante! Prima di iniziare il montaggio controllare che la parete che si intende utilizzare non abbia cavi elettrici o tubi idraulici che corrono sotto la supercie. Importante! Interrompere immediatamente l'alimentazione del prodotto staccando la spina e contattare il centro assistenza Smartwares nei seguenti casi:

• I componenti hardware del prodotto sono stati aperti, presentano dei fori, sono stati esposti a umidità o hanno subito una caduta;

• Il cavo di alimentazione del trasformatore è slacciato o aperto, con i li di metallo visibili;

• L'alloggiamento del trasformatore è danneggiato;

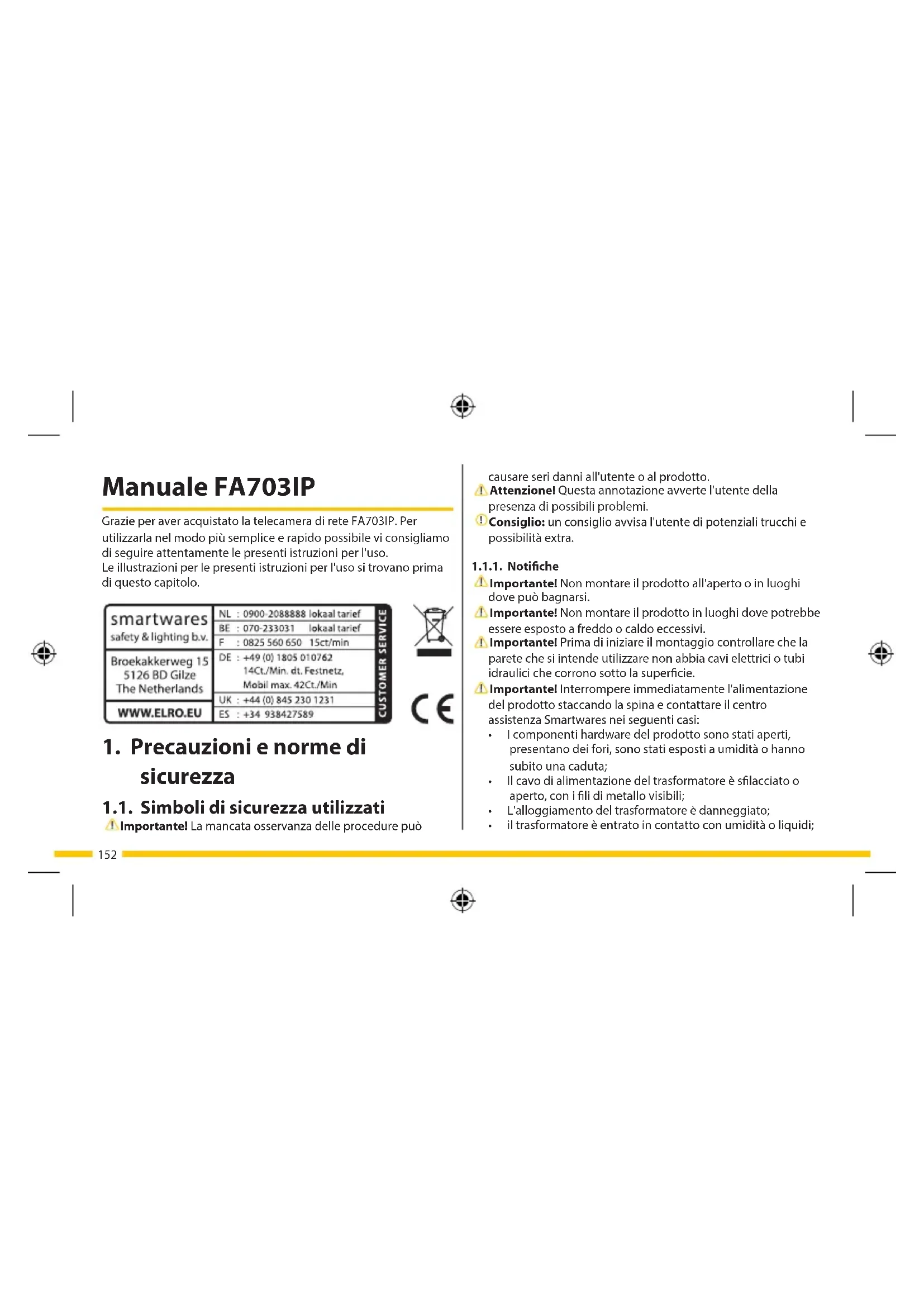

• il trasformatore è entrato in contatto con umidità o liquidi; Manuale FA703IP Grazie per aver acquistato la telecamera di rete FA703IP. Per utilizzarla nel modo più semplice e rapido possibile vi consigliamo di seguire attentamente le presenti istruzioni per l'uso. Le illustrazioni per le presenti istruzioni per l'uso si trovano prima di questo capitolo.

1. Precauzioni e norme di

sicurezza 1.1. Simboli di sicurezza utilizzati Importante! La mancata osservanza delle procedure può153 Attenzione! Informarsi sulle possibilità presenti nella propria zona di smaltimento del prodotto al termine del suo utilizzo. Non gettare gli apparecchi elettrici o le loro singole parti; informarsi sulle possibilità di riconsegnare, riciclare o fare riutilizzare il prodotto e le sue parti. Attenzione! I sistemi wireless possono subire le interferenze di smartphone, microonde ed altri apparecchi wireless con una frequenza di 2,4 GHz. Tenere il prodotto lontano almeno 3 metri dalle possibili fonti di interferenza durante l'installazione e l'uso. Attenzione! Nel posizionare la telecamera, ricordare che l'obiettivo non è in grado di visualizzare immagini oltre i vetri al buio.

2. Utilizzo ottimale

La FA703IP è una telecamera per sorveglianza che rende possibile visualizzare le immagini di sorveglianza tramite un network locale, una connessione Internet o la Flamingo "Plug2View(iOS) & p2pcamviewer(Android)" App sul vostro smartphone. La FA703IP può anche essere collegata ad un cavo Ethernet o ad una connessione WIFI. La telecamera eettua registrazioni audio e video. È inoltre dotata di un rilevatore di movimento e può essere collegata ad una porta I/O.

• Il vetro della telecamera è incrinato o rotto; Attenzione! Non aprire o riparare il prodotto (da soli o tramite terzi). In caso contrario tutte le garanzie vengono invalidate. Tutte le operazioni di manutenzione devono essere eseguite esclusivamente da personale certicato. Importante! Utilizzare solo accessori originali del produttore. Attenzione! Tenere il prodotto fuori dalla portata dei bambini. Importante! Scollegare l'apparecchio da qualsiasi fonte di alimentazione prima di pulirlo. Importante! Pulire il prodotto esclusivamente con un panno pulito e asciutto. Importante! Non pulire il prodotto con oggetti abrasivi, detergenti aggressivi o contenenti varechina, o solventi. Importante! Staccare il trasformatore dalla corrente durante un temporale con lampi o quando il prodotto non viene utilizzato per lungo tempo. Attenzione! Montare il prodotto come indicato nelle presenti istruzioni. In caso di dubbi consultare un tecnico riconosciuto. Rispettare sempre le normative locali per il montaggio. Attenzione! Non esporre la telecamera alla luce solare diretta. Attenzione! Non puntare la telecamera su cespugli, rami od altri oggetti mobili. Importante! Il prodotto non può essere gettato nei normali contenitori per riuti; è necessario uno smaltimento specico.154 Certicazione: CE, FCC, RoHS, R&TTE Garanzia: Garanzia limitata alla durata di 3 anni 3.2. Componenti principali

1. FA703IP telecamera con supporto

2. 4 viti e accessori per il montaggio a parete

6. Istruzioni per l'uso

4. Camera installazione

4.1. Chiusura della telecamera

• Collegare il cavo del trasformatore alla presa DC della telecamera

. Inserire la spina del trasformatore nella presa di alimentazione.

• Collegare il cavo Ethernet in dotazione alla porta di rete della telecamera

. Collegare l'altra estremità del cavo Ethernet

3. Speciche tecniche

3.1. Speciche generali del prodotto Sensore: 1/4" Color CMOS Sensor Risoluzione: 640 x 480 Pixel (300k Pixel) Angolo di visuale: 60 gradi Intensità minima della luce: 0.5Lux @ F2.0 Compressione video: MJPEG Fotogrammi al secondo: 25fps(VGA), 30fps(QVGA) Tensione: 230VAC/5VDC/2A Trasformatore Consumo di energia: 2,5W (Max.) Temperatura: -5°C ~ 55°C (23°F~131°F) Requisiti minimi di sistema: CPU: 2.0 GHZ o superiore. Memoria: 256 MB o superiore Scheda video: 64 MB o superiori Sistemi operativi supportati: Windows 98/ME/2000/XP/Vista/7/8 Browser supportati: IE6.0-10.0, Firefox, Safari, Google Chrome OS cellulare: iOS 4.3 e superiori / Android 2.1 e superiori155 Registrazione di un account

• Premere su "Register". Apparirà la schermata "Register"

• Inserire il proprio nome utente nel campo "User name".

• Inserire la password nel campo "Password".

• Inserire di nuovo la password nel campo "conrm password".

• Inserire l'indirizzo e-mail nel campo "e-Mail".

• Premere "OK". A registrazione eettuata appare il messaggio di conferma "Register success".

• Premere "Cancel" per tornare alla schermata "Login". Scaricare il codice QR

• Premere "OK" e seguire le relative istruzioni. Eseguire il login all'App

• Inserire il codice della telecamera nel campo "Enter Device ID" e la password della telecamera nel campo "Enter Access Password". Entrambi i codici si trovano sul retro della telecamera.

• Se si desidera che l'App ricordi la password, premere sulla casella "Password".

• Premere il tasto "Login". Apparirà la schermata "Device list"

. Da qui è possibile controllare se la telecamera è connessa (ONLINE) o non connessa (OFFLINE). al router. Quando la telecamera è collegata al network, il LED verde della porta Ethernet si accende e il LED sulla parte anteriore della telecamera lampeggia. È possibile gestire la telecamera IP tramite lo smartphone o il PC. Vedere il paragrafo 4.2 per l'uso via smartphone e il paragrafo 4.3 per l'installazione su PC. 4.2. Impostazioni uso smartphone Attenzione! Per utilizzare l'App Flamingo "Plug2View(iOS) & p2pcamviewer(Android)" è necessario uno smartphone dotato di connessione a Internet. Attenzione! Per eseguire lo scan di un codice QR è necessaria un'app in grado di leggere i codici a barre. Per istruzioni su come regolare la telecamera via Android vedere il paragrafo 4.2.1. Per istruzioni su come regolare la telecamera via iOS vedere il paragrafo 4.2.2.

• Avviare l'App. Apparirà la schermata "Login" dell'app

, dalla quale è possibile eseguire il login, registrare un account o scaricare uno scanner per codice QR.156

• ndietro senza eseguire lo scan premere su "Cancel". Eseguire il login all'App

• Inserire il codice della telecamera nel campo "Username" e la password della telecamera nel campo "Password". Entrambi i codici si trovano sul retro della telecamera.

• Se si desidera che l'App ricordi la password, spostare verso destra la casella "Remember Password" no a che non è visibile una "I".

• Premere il tasto "Login". Apparirà la schermata "Remote Device"

. Da qui è possibile controllare se la telecamera è connessa (ONLINE) o non connessa (OFFLINE). La telecamera è ora aggiunta al telefono, e nella schermata iniziale apparirà la vostra App.

• Per le istruzioni sul posizionamento della telecamera vedere il paragrafo 4.7.

• Per le istruzioni sull'uso della telecamera tramite l'App vedere il capitolo 5. 4.3. Installare la telecamera sul PC

• Inserire il CD-ROM in dotazione nel computer.

• Avviare "SYSM Monitor.exe" dal CD-ROM. La telecamera è ora aggiunta al telefono, e nella schermata iniziale apparirà la vostra App.

• Scaricare e installare l'app: "Plug2View" tramite l'App Store.

• Avviare l'App. Apparirà lo schermo "Login" della app

. Da qui è possibile eseguire il login, registrare un account o scaricare uno scanner per codice QR. Registrazione di un account

• Inserire il proprio nome utente nel campo "Username".

• Inserire la password nel campo "Password".

• Inserire di nuovo la password nel campo "Please enter again".

• Inserire l'indirizzo e-mail nel campo "Email".

• Premere "Done". A registrazione eettuata appare il messaggio di conferma "Register success".

• Premere "OK" e quindi su "Login" per tornare allo schermo "Login". Scansionare il codice QR

• Premere "Scan QR Code" e scansionare il codice QR esattamente nel quadrato bianco.157 Nella nestra principale

apparirà l'immagine della telecamera. Tramite questo schermo e un pannello di controllo in basso a destra

è possibile gestire la telecamera e le sue impostazioni (vedere paragrafo 6). 4.5. Collegamento alla telecamera da un computer esterno

• Avviare la pagina IP Camera Tool tramite il collegamento veloce "SYSM Monitor" sul desktop. Lo strumento ricerca automaticamente una o più camere connesse alla rete. Per guardare la telecamera da un computer esterno non collegato ad essa tramite collegamento LAN, eseguire le seguenti operazioni:

• Inserire il codice della telecamera nel campo "User name" e la password della telecamera nel campo "Password". Entrambi i codici si trovano sul retro della telecamera.

• Se si desidera che l'App ricordi la password, cliccare su "Save Password".

• Premere il tasto "Login". Nella nestra WAN apparirà la telecamera

• Fare doppio clic sulla telecamera che si desidera utilizzare. Nella nestra principale

apparirà l'immagine della

• Proseguire l'installazione cliccando tre volte su "Next".

• Terminare l'installazione cliccando su "Riavvia il computer". La telecamera IP è ora installata sul computer, con un'icona di collegamento veloce sul desktop. Attenzione! Non rimuovere questo collegamento rapido! In caso contrario sarà necessario reinstallare la telecamera IP. 4.4. Connessione con la propria telecamera

• Avviare la pagina IP Camera Tool tramite il collegamento veloce "SYSM Monitor" sul desktop. Lo strumento ricerca automaticamente una o più camere connesse alla rete. Attenzione! Nella nestra LAN appaiono tutte le vostre telecamere IP

. Se non appare alcuna telecamera, eseguire le seguenti operazioni:

• Premere con il tasto destro del mouse sulla nestra LAN.

• Premere con il tasto sinistro del mouse su "Refresh" per aggiornare l'elenco.

• Fare doppio clic sulla telecamera che si desidera utilizzare.158

• Premere con il tasto destro del mouse sulla telecamera desiderata e selezionare "Set Wi Connection". Apparirà la nestra di dialogo per il WiFi.

• Premere "Scan" per cercare la rete WiFi.

• Inserire i dati relativi alla rete WiFi e premere OK. La telecamera si riavvierà automaticamente.

• Scollegare il cavo di rete dalla telecamera durante il riavvio. La telecamera si collegherà al WiFi.

• Fare doppio clic sulla telecamera che si desidera utilizzare. Nella nestra principale

apparirà l'immagine della telecamera. Tramite questo schermo e un pannello di controllo in basso a destra

è possibile gestire la telecamera e le sue impostazioni (vedere paragrafo 6). 4.7. Montaggio telecamera Attenzione! Prima di montare la telecamera, accertarsi che funzioni correttamente nel punto selezionato per il suo utilizzo. La telecamera può essere posizionata su una supercie piana o avvitata in una posizione di vostra scelta. Per il ssaggio della telecamera con viti procedere nel modo seguente:

• Svitare la telecamera dalla sua base perché non sia di intralcio telecamera. Tramite questo schermo e un pannello di controllo in basso a destra

è possibile gestire la telecamera e le sue impostazioni (vedere paragrafo 6). 4.6. Creazione di una connessione wireless con la propria telecamera Attenzione! Per congurare una connessione senza li la telecamera deve essere collegata al vostro network durante l'installazione (tramite il cavo Ethernet in dotazione). Attenzione! Per creare una connessione senza li con la telecamera è necessario un router wireless. Attenzione! Se il router è protetto da una password, è necessario conoscerla.

• Avviare la pagina IP Camera Tool tramite il collegamento veloce "SYSM Monitor" sul desktop. Lo strumento ricerca automaticamente una o più camere connesse alla rete. Attenzione! Nella nestra LAN appaiono tutte le vostre telecamere IP

. Se non appare alcuna telecamera, eseguire le seguenti operazioni:

• Premere con il tasto destro del mouse sulla nestra LAN.

• Premere con il tasto sinistro del mouse su "Refresh" per aggiornare l'elenco.159 5.1. Guardare le immagini della telecamera su uno smartphone con Android Lo schermo iniziale dell'App comprende le seguenti tabelle

: Da qui è possibile guardare tutte le telecamere disponibili. LAN

: Da qui è possibile visualizzare tutte le telecamere dotate di connessione WiFi. File

: Qui vengono archiviate tutte le foto e i video catturati. Event

: Da qui è possibile vedere se la telecamera è online o oine e leggere i segnali di allarme quando viene rilevato del movimento. More

: Da qui è possibile condividere dati con gli amici, aggiornare l'app, saperne di più sull'app, attivare o disattivare la rilevazione di movimento e il collegamento online e oine e visualizzare le informazioni sulla memoria a disposizione nello smartphone. Premere nella tabella WAN sulla telecamera da manovrare. l'immagine della telecamera apparirà sullo smartphone

Attenzione! Se le immagini non appaiono, è probabile che la connessione wireless sia troppo lenta. In questo caso durante il montaggio

• Allentare i fori per le viti nel supporto della telecamera

• Misurare la distanza tra i punti centrali dei fori sulla base della telecamera. Riportare gli stessi punti sulla supercie sulla quale si desidera applicare la telecamera.

• Avvitare le viti in dotazione sulla supercie desiderata e ssarvi la base della telecamera

Attenzione! Se la supercie è troppo resistente per le viti (acciaio/cemento armato), creare i fori con il trapano e usare i tasselli in dotazione.

• Riavvitare saldamente la telecamera sul suo supporto. 4.8. Regolazione dell'angolazione della telecamera

• Ruotare il corpo della telecamera sulla sua articolazione

• Regolare l'angolazione della telecamera e ssare l'articolazione

smartphone Accertarsi che la vostra/ le vostre telecamere siano collegate allo smartphone tramite l'App Flamingo "Plug to view" (vedere paragrafo 4.1 e 4.2).160

• Premere sul triangolo grigio in "Quality" e selezionare l'impostazione desiderata. LOW indica una bassa qualità dell'immagine, EXCELLENT indica un'altissima qualità dell'immagine. Tramite CUSTOM è possibile impostare valori personalizzati per la telecamera. 5.2. Visualizzare le immagini della telecamera sull'iPhone Lo schermo iniziale dell'App comprende le seguenti tabelle

: Da qui è possibile vedere tutte le telecamere disponibili. Local

: Da qui è possibile vedere tutte le telecamere disponibili collegate tramite Wi. File

: Qui sono salvate tutte le foto e i video catturati dalla telecamera. I dati salvati possono essere inviati via mail e/o essere eliminati; per farlo premere su "Edit". About

: Da qui è possibile visualizzare altre informazioni sull'App. modicare la risoluzione dell'immagine della telecamera (vedere paragrafo 5.1.1) Lo schermo della telecamera ore diverse opzioni:

• Premere il tasto ascolta/parla

, nell'immagine della telecamera appariranno una cua e un microfono.

per ascoltare i suoni catturati dalla telecamera.

• Premere sul microfono

per parlare tramite il microfono della telecamera.

• Premere di nuovo sulla cua o il microfono per disattivare le relative funzioni.

• Premere il tasto Snapshot

per fotografare l'immagine ripresa dalla telecamera.

• Premere il tasto Video

per iniziare la registrazione video, premere di nuovo per terminare la registrazione.

• Premere il tasto PTZ

per utilizzare il pannello di controllo. Da qui è possibile creare un'immagine speculare, usare lo zoom per ingrandire o rimpicciolire parti dell'immagine ed aggiornare l'immagine.

5.1.1. Modicare le impostazioni della telecamera su uno

• Premere nella tabella WAN sulla freccia accanto alla telecamera da manovrare. Apparirà la schermata "Setting"

5.2.1. Modicare le impostazioni della telecamera su un

• Premere nella tabella Remote Device sul tasto "Options"

Apparirà la schermata "Setting the device"

• Premere sul triangolo grigio in "Quality" e selezionare l'impostazione desiderata. LOW indica una bassa qualità dell'immagine, EXCELLENT indica un'altissima qualità dell'immagine. Tramite CUSTOM è possibile impostare valori personalizzati per la telecamera.

6. Gestire la telecamera dal PC

• Avviare la pagina IP Camera Tool tramite il collegamento veloce "SYSM Monitor" sul desktop. Lo strumento ricerca automaticamente una o più camere connesse alla rete.

• Fare doppio clic sulla telecamera che si desidera utilizzare. Nella nestra principale

apparirà l'immagine della telecamera, in basso a destra apparirà il pannello di controllo

6.1. Guardare la telecamera dal PC Quando l'immagine della telecamera è nella nestra principale, è possibile eseguire modiche e impostazioni tramite il pannello di

• Premere nella tabella Remote Device sulla telecamera da manovrare. L'immagine della telecamera apparirà sullo smartphone

Attenzione! Se le immagini non appaiono, è probabile che la connessione wireless sia troppo lenta. In questo caso modicare la risoluzione dell'immagine della telecamera (vedere paragrafo 5.1.1) Lo schermo della telecamera ore diverse opzioni:

• Premere il tasto ascolta/parla

, nell'immagine della telecamera appariranno una cua e un microfono.

• Premere sulla cua per ascoltare i suoni catturati dalla telecamera.

• Premere sul microfono per parlare tramite il microfono della telecamera.

• Premere di nuovo sulla cua o il microfono per disattivare le relative funzioni.

• Premere il tasto Snapshot

per fotografare l'immagine ripresa dalla telecamera.

• Premere il tasto Video

per iniziare la registrazione video, premere di nuovo per terminare la registrazione.

• Premere il tasto PTZ

per utilizzare il pannello di controllo. Da qui è possibile creare un'immagine speculare, usare lo zoom per ingrandire o rimpicciolire parti dell'immagine ed aggiornare l'immagine.162 6.2. Regolazione delle impostazioni della telecamera

• Premere il tasto "Settings", apparirà la schermata "Device Properties" Da qui è possibile impostare i colori e la risoluzione.

• Dopo aver selezionato le impostazioni desiderate, premere su "Apply" per salvarle e quindi premere su "Close" per tornare alla schermata iniziale.

7. Pulizia e manutenzione

Importante! Scollegare l'apparecchio da qualsiasi fonte di alimentazione prima di pulirlo. Gli apparecchi non necessitano di manutenzione, quindi non è necessario aprirli; in caso di apertura la garanzia del prodotto viene invalidata. Pulire solo la supercie esterna degli strumenti con un panno o un pennello morbido e asciutto.

8. Ambiente e smaltimento

Il simbolo sul materiale, gli accessori o la confezione indica che il prodotto non può essere smaltito come normale riuto domestico. Se vi trovate in UE o in altri paesi del continente europeo dotati di sistemi appositi per lo smaltimento di apparecchi elettrici od elettronici usati, consegnare l'apparecchio al punto di raccolta per il suo controllo. Il pannello di controllo presenta i seguenti tasti: "Refresh": Premere qui per aggiornare l'immagine della telecamera. "Zoom in": Premere qui per usare lo zoom della telecamera per avvicinarsi a un'immagine. "Zoom out": Premere qui per usare lo zoom della telecamera per allargare l'immagine. "Capture": Premere qui per fotografare l'immagine ripresa dalla telecamera. "Record": Premere questo tasto per iniziare una registrazione video, premerlo di nuovo per interrompere la registrazione. "Listen": Premere qui per ascoltare i suoni catturati dalla telecamera. "Talk": Premere qui per parlare tramite il microfono della telecamera. "Vertical ip": Premere qui per rendere speculare l'immagine in orizzontale. "Mirror": Premere qui per rendere speculare l'immagine in verticale "Settings": Premere qui per regolare le impostazioni della telecamera.163 Manual de instruções FA703IP Obrigado por comprar a câmara de rede FA703IP. Recomendamos que leia cuidadosamente este manual com antecedência para que possa usar a sua câmara da maneira mais rápida e fácil possível. As ilustrações deste manual estão antes deste capítulo.
