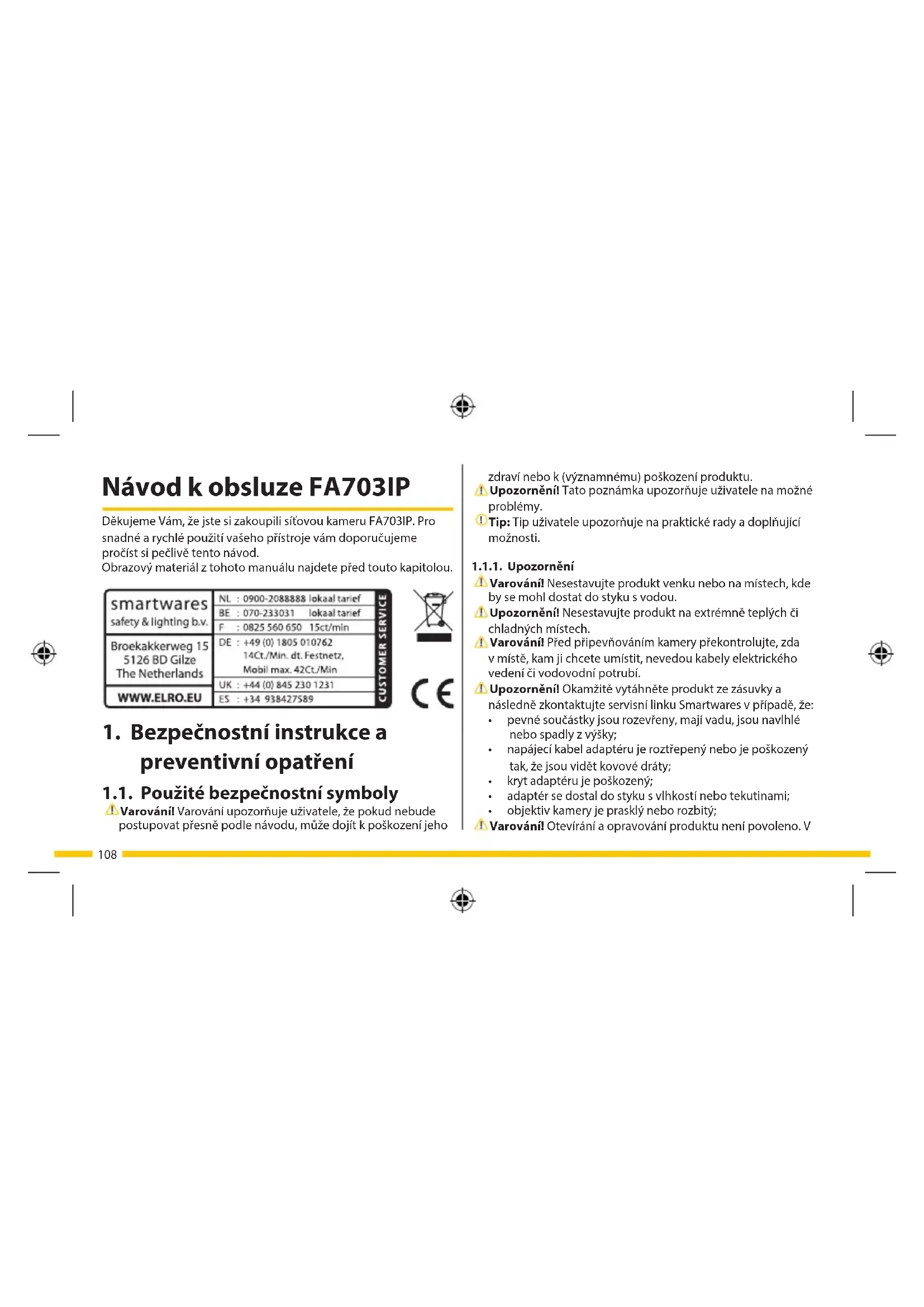

NÁVOD K OBSLUZE FA703IP SMARTWARES

Tip: Tip uživatele upozorňuje na praktické rady a doplňující možnosti.

Varování! Nesestavujte produkt venku nebo na místech, kde by se mohl dostat do styku s vodou. Upozornění! Nesestavujte produkt na extrémně teplých či chladných místech. Varování! Před připevňováním kamery překontrolujte, zda v místě, kam ji chcete umístit, nevedou kabely elektrického vedení či vodovodní potrubí. Upozornění! Okamžitě vytáhněte produkt ze zásuvky a následně zkontaktujte servisní linku Smartwares v případě, že:

• pevné součástky jsou rozevřeny, mají vadu, jsou navlhlé nebo spadly z výšky;

• napájecí kabel adaptéru je roztřepený nebo je poškozený tak, že jsou vidět kovové dráty;

• kryt adaptéru je poškozený;

• adaptér se dostal do styku s vlhkostí nebo tekutinami;

• objektiv kamery je prasklý nebo rozbitý; Varování! Otevírání a opravování produktu není povoleno. V Návod k obsluze FA703IP Děkujeme Vám, že jste si zakoupili síťovou kameru FA703IP. Pro snadné a rychlé použití vašeho přístroje vám doporučujeme pročíst si pečlivě tento návod. Obrazový materiál z tohoto manuálu najdete před touto kapitolou.

1. Bezpečnostní instrukce a

preventivní opatření 1.1. Použité bezpečnostní symboly Varování! Varování upozorňuje uživatele, že pokud nebude postupovat přesně podle návodu, může dojít k poškození jeho109 Upozornění! Bezdrátové telefony, mikrovlnky a další bezdrátové přístroje v dosahu 2,4 GHz mohou ovlivňovat fungování bezdrátových systémů. Udržujte proto produkt během instalace a používání nejméně 3 metry od možných zdrojů rušení. Upozornění! Kamera není schopna snímat obraz v noci přes sklo. Mějte to při instalaci na paměti.

2. Zamýšlené použití

FA703IP je bezpečnostní kamera, která umožňuje monitorování prostřednictvím lokální sítě přes internetové připojení nebo pomocí Flamingo "Plug2View(iOS) & p2pcamviewer(Android)" App ve vašem smartphonu. FA703IP může být připojena jak síťovým kabelem ethernet, tak přes WIFI připojení. Kamera může pořizovat audio a video záznamy. Dále je součástí kamery detektor pohybu, který se zapíná pomocí I/O portu.

3. Technické specikace

3.1. Obecné specikace produktu Senzor: 1/4" Barevný CMOS senzor Rozlišení: 640 x 480 pixelů (300k pixelů) Zorný úhel: 60 stupňů případě otevření a opravy produktu záruka na zboží propadá. Údržbu svěřte certikovaným odborníkům. Varování! Používejte pouze originální doplňky od výrobce. Varování! Udržujte produkt mimo dosah dětí. Varování! Před čištěním vypojte přístroj ze všech zdrojů napětí. Varování! K čištění produktu používejte suchý a čistý hadřík. Varování! K čištění přístroje nepoužívejte žádné abrazivní prostředky, žíravá čistidla, bělidla a rozpouštědla. Varování! Během bouře s blesky a dlouhodobého odstavení přístroje vytáhněte adaptér ze zásuvky. Upozornění! Produkt připevňujte tak, jak je uvedeno v návodu. Pokud váháte, raději se poraďte se zkušeným odborníkem a stále mějte na paměti místní bezpečnostní předpisy. Upozornění! Nevystavujte kameru slunečnímu záření. Upozornění! Nenatáčejte kameru na keře, větve a jiné pohybující se předměty. Upozornění! Produkt se nesmí likvidovat jako netříděný městský odpad, ale musí být tříděn zvlášť. Upozornění! Informujte se ve svém okolí, kam se dá produkt po ukončení jeho používání odevzdat. Nevyhazujte elektrické přístroje a příslušenství, ale zkontrolujte, zda je možné produkt (součástky z něj) odevzdat, recyklovat nebo znovu využít.110

4.1. Propojení kamery

• Připojte kabel adaptéru k DC vstupu kamery

. Poté připojte adaptér do elektrické zásuvky.

• Připojte přiložený ethernet kabel k síťovému portu kamery

. Druhý konec ethernet kabelu připojte ke svému routeru. Jakmile je kamera propojena se sítí, rozsvítí se zelená LED žárovka ethernet portu. LED žárovka na kameře začne blikat. IP kameru můžete ovládat prostřednictvím chytrého telefonu nebo PC. V části 4.2 najdete návod k použití s vaším chytrým telefonem a v části 4.3 najdete pokyny k instalaci do vašeho PC. Minimální osvětlení: 0.5Lux @ F2.0 Video komprese: MJPEG Počet obrazů za vteřinu: 25fps(VGA), 30fps(QVGA) Zdroj napětí: 230VAC/5VDC/2A adaptér Spotřeba energie: 2,5W (Max.) Teplota: -5°C ~ 55°C (23°F~131°F) Minimální systémové požadavky: CPU: 2.0 GHZ nebo vyšší Paměť: 256 MB nebo vyšší Gracká karta: 64 MB nebo vyšší Podporované systémy: Windows 98/ME/2000/XP/Vista/7/8 Podporované prohlížeče IE6.0-10.0, Firefox, Safari, Google Chrome Podporované mobilní operační systémy: iOS 4.3 a vyšší / Android 2.1 a vyšší Certikace: CE, FCC, RoHS, R&TTE Záruka: Omezená 3-letá záruka 3.2. Nejdůležitější součásti

2. 4 šroubky a hmoždinky

• Klikněte na "OK". Pokud je registrace úspěšná, zobrazí se zpráva "Register success" ("Registrace úspěšná").

• Kliknutím na "Cancel" se vraťte na přihlašovací obrazovku "Login". Stažení čtečky QR kódů

• Klikněte na "QRCode", zobrazí se nabídka "Tips"

• Klikněte na "OK" a řiďte se uvedenými pokyny. Přihlášení do aplikace

• Do pole "Enter Device ID" zadejte kód kamery a do pole "Enter Access Password" zadejte příslušné heslo kamery. Oba kódy najdete na zadní straně kamery.

• Pokud chcete, aby si aplikace heslo zapamatovala, klikněte na okénko vedle pole "Password".

• Klikněte na "Login". Zobrazí se nabídka "Device list"

. Zde můžete vidět, zda kamera je (ONLINE) či není (OFFLINE) připojená. Kamera je nyní přidána do vašeho telefonu a objeví se na domovské obrazovce aplikace.

• Stáhněte aplikaci „Plug2View" z App Store a nainstalujte ji. 4.2. Příprava k použití s mobilním telefonem Pozor! K použití aplikace Flamingo „Plug2View(iOS) & p2pcamviewer(Android)" potřebujete chytrý telefon s připojením k internetu. Pozor! K oskenování QR kódu potřebujete aplikaci umožňující skenování čárových kódů. Popis instalace kamery v systému Android najdete v odstavci 4.2.1. Popis instalace kamery v systému iOS najdete v odstavci 4.2.2.

• Stáhněte aplikaci „p2pcamviewer" z Google Play a nainstalujte ji.

• Spusťte aplikaci. Objeví se přihlašovací obrazovka "Login" aplikace

. Zde se můžete přihlásit do aplikace, zaregistrovat si účet a stáhnout si čtečku QR kódů. Registrace účtu

• Klikněte na tlačítko "Register", zobrazí se nabídka "Register"

• Do pole "User name" zadejte uživatelské jméno.

• Do pole "Password" zadejte heslo.

• Do pole "conrm password" zadejte heslo znovu.112 straně kamery.

• Pokud chcete, aby si aplikace heslo zapamatovala, zaškrtněte okénko vedle nápisu "Remember Password" tak, aby bylo viditelné "I".

• Klikněte na "Login". Zobrazí se nabídka "Remote Device"

. Zde můžete vidět, zda kamera je (ONLINE) či není (OFFLINE) připojená. Kamera je nyní přidána do vašeho telefonu a objeví se na domovské obrazovce aplikace.

4.2.3. Obecné informace

• Pokyny k umístění kamery najdete v odstavci 4.7.

• Pokyny k používání kamery pomocí aplikace najdete v kapitole

• Vložte přiložený CD-rom do vašeho počítače.

• Spusťte "SYSM Monitor.exe" na Cd-romu.

• Projděte instalaci tím, že třikrát kliknete na tlačítko "Next".

• Instalaci dokončíte kliknutím na tlačítko "Znovu zapnout počítač". IP kamera tool je nyní nainstalován ve vašem počítači. Na ploše najdete ikonu zástupce.

• Spusťte aplikaci. Zobrazí se přihlašovací nabídka "Login"

. Zde se můžete přihlásit do aplikace, zaregistrovat si účet a skenovat QR kód. Registrace účtu

• Klikněte na tlačítko "Register", zobrazí se nabídka "Register Account"

• Do pole "Username" zadejte uživatelské jméno.

• Klikněte na "Done". Pokud je registrace úspěšná, zobrazí se zpráva "Register success" ("Registrace úspěšná").

• Kliknutím na tlačítko "OK" a poté na "Login" se vrátíte do přihlašovací nabídky "Login". Skenování QR kódů

• Klikněte na "Scan QR Code" a oskenujte QR kód. Ten musí být celý umístěn do bílého čtverce.

• Chcete-li se vrátit zpět aniž byste skenovali kód, klikněte na "Cancel". Přihlášení do aplikace

• Do pole "Username" zadejte kód kamery a do pole "Password" zadejte příslušné heslo kamery. Oba kódy najdete na zadní113 vaší ploše. IP kamera tool si automaticky vyhledá IP kameru(y), která je připojena k vaší síti. Chcete-li prohlížet obraz z kamery na počítači, který není ke kameře připojen prostřednictvím sítě LAN, proveďte následující kroky:

• Do pole "User name" zadejte kód kamery a do pole "Password" zadejte příslušné heslo kamery. Oba kódy najdete na zadní straně kamery.

• Chcete-li, aby si aplikace heslo zapamatovala, klikněte na políčko vedle položky "Save Password".

• Klikněte na tlačítko "Login". V okně WAN se objeví kamera

• Klikněte dvakrát na kameru, kterou si přejete použít. V hlavním okně

se objeví obraz z kamery. Pomocí tohoto obrazu a ovládacího panelu pod ním

můžete spravovat kameru a její nastavení (viz kapitola 6). 4.6. Bezdrátové připojení kamery Upozornění! Pro instalaci bezdrátového připojení musí být vaše kamera během instalace propojena s vaší sítí prostřednictvím přiloženého ethernal kabelu. Upozornění! Pro bezdrátové připojení vaší kamery potřebujete bezdrátový router. Upozornění! Tuto ikonu zástupce neodstraňujte! Pokud to uděláte, je nutno IP kamera tool znovu nainstalovat. 4.4. Připojení kamery

• Spusťte IP kamera Tool přes "SYSM Monitor" ikonu zástupce na vaší ploše. IP kamera tool si automaticky vyhledá IP kameru(y), která je připojena k vaší síti. Upozornění! V okně LAN jsou zobrazeny všechny vaše IP kamery

. Jestliže nevidíte žádné kamery, proveďte následující kroky:

• Klikněte pravým tlačítkem myši do okna LAN.

• Klikněte levým tlačítkem myši na tlačítko "Refresh", čímž seznam obnovíte.

• Klikněte dvakrát na kameru, kterou si přejete použít. V hlavním okně

se objeví obraz z kamery. Pomocí tohoto obrazu a ovládacího panelu pod ním

můžete spravovat kameru a její nastavení (viz kapitola 6). 4.5. Připojení na kameru pomocí vzdáleného počítače

• Spusťte IP kamera Tool přes "SYSM Monitor" ikonu zástupce na114 4.7. Připevnění kamery Upozornění! Před instalací se ujistěte, zda kamera řádně monitoruje vámi vybrané místo. Můžete si vybrat, zda kameru položíte na rovnou podlahu, nebo ji někam přišroubujete. Pro připevnění kamery šroubky postupujte následovně:

• Odmontujte kameru ze stojanu, aby nepřekážela při připevňování

• Uvolněte otvory pro šroubování na stojanu kamery

• Změřte vzdálenost mezi středovými body otvorů v základně kamery. Označte si tuto vzdálenost na požadovaný povrch

• Přišroubujte přiložené šrouby do požadovaného povrchu a nasuňte na ně základnu kamery

Upozornění! Pokud je podlaha příliš tvrdá, aby se do ní dalo šroubovat (kámen/beton), je nutné navrtat díry a použít přiložené hmoždinky.

• Kameru opět připevněte na stojan. 4.8. Úprava zorného úhlu kamery

• Uvolněte kryt u kulového čepu

• Poté upravte úhel kamery a kryt u kulového čepu znovu utáhněte

Upozornění! Pokud je váš router chráněn heslem, musíte jej znát.

• Spusťte IP kamera Tool přes "SYSM Monitor" ikonu zástupce na vaší ploše. IP kamera tool si automaticky vyhledá IP kameru(y), která je připojena k vaší síti. Upozornění! V okně LAN jsou zobrazeny všechny vaše IP kamery

. Jestliže nevidíte žádné kamery, proveďte následující kroky:

• Klikněte pravým tlačítkem myši do okna LAN.

• Klikněte levým tlačítkem myši na tlačítko "Refresh", čímž seznam obnovíte.

• Klikněte na požadovanou kameru pravým tlačítkem myši a zvolte možnost "Set Wi Connection". Zobrazí se nabídka nastavení Wi.

• Kliknutím na "Scan" najděte správnou síť Wi.

• Zadejte údaje patřící k vaší Wi síti a klikněte na OK. Kamera se nyní restartuje.

• Při restartování odpojte síťový kabel od kamery. Nyní by mělo být navázáno bezdrátové spojení s kamerou.

• Klikněte dvakrát na kameru, kterou si přejete použít. V hlavním okně

se objeví obraz z kamery. Pomocí tohoto obrazu a ovládacího panelu pod ním

můžete spravovat kameru a její nastavení (viz kapitola 6).115 vypínat detekci pohybu a/nebo funkci Oine Push a prohlédnout si informace o úložném prostoru svého chytrého telefonu. V záložce WAN klikněte na kameru, kterou si přejete spravovat. Obraz z dané kamery se zobrazí na vašem chytrém telefonu

Pozor! Jestliže se nezobrazuje obraz kamery, je možné, že není bezdrátové připojení dostatečně rychlé. V takovém případě změňte rozlišení obrazu kamery (viz odstavec 5.1.1) Obrazovka kamery nabízí několik možností:

• Klikněte na tlačítko listen/speak

• Kliknutím na sluchátka

můžete poslouchat zvuk zachycený kamerou.

• Kliknutím na mikrofon

můžete mluvit skrze reproduktor kamery.

• Opětovným kliknutím na sluchátka nebo mikrofon výše uvedené funkce vypnete.

• Kliknutím na tlačítko Snapshot

vytvoříte snímek z obrazu kamery.

• Kliknutím na tlačítko Video

spustíte nahrávání videa. Opětovným kliknutím na tlačítko Video nahrávání videozáznamu zastavíte.

• Chcete-li použít ovládací panel, klikněte na tlačítko PTZ

. V tomto panelu můžete otáčet, přibližovat, oddalovat a měnit obraz kamery.

prostřednictvím chytrého telefonu Ujistěte se, že je/jsou vaše kamera/y propojena/y s vaším chytrým telefonem prostřednictvím aplikace Flamingo "Plug to view" (viz odstavce 4.1 a 4.2). 5.1. Prohlížení obrazu z kamery na chytrém telefonu se systémem Android Úvodní obrazovka aplikace obsahuje následující záložky

: zde vidíte všechny dostupné kamery. LAN

: zde vidíte všechny dostupné kamery připojené prostřednictvím Wi-Fi. File

: sem se ukládají "screencaptures"/fotograe a videa. Event

: zde můžete vidět, kdy byla kamera online a oine a také zde můžete najít zprávy z alarmu v případech, kdy byl detekován pohyb. More

: zde můžete s přáteli sdílet soubory, aktualizovat aplikaci, získat více informací o aplikaci, zapínat/116

• V záložce Remote Device klikněte na kameru, kterou chcete spravovat. Na vašem chytrém telefonu se zobrazí obraz z kamery

Pozor! Jestliže se nezobrazuje obraz kamery, je možné, že není bezdrátové připojení dostatečně rychlé. V takovém případě změňte rozlišení obrazu kamery (viz odstavec 5.1.1) Obrazovka kamery nabízí několik možností:

• Klikněte na tlačítko listen/speak

• Kliknutím na sluchátka můžete poslouchat zvuk zachycený kamerou.

• Kliknutím na mikrofon můžete mluvit skrze reproduktor kamery.

• Opětovným kliknutím na sluchátka nebo mikrofon výše uvedené funkce vypnete.

• Kliknutím na tlačítko Snapshot

vytvoříte snímek z obrazu kamery.

• Kliknutím na tlačítko Video

spustíte nahrávání videa. Opětovným kliknutím na tlačítko Video nahrávání videozáznamu zastavíte.

• Chcete-li použít ovládací panel, klikněte na tlačítko PTZ

. V tomto panelu můžete otáčet, přibližovat, oddalovat a měnit obraz kamery.

5.1.1. Změna nastavení kamery na chytrém telefonu se

• V záložce WAN klikněte na šipku vedle kamery, kterou si přejete spravovat. Zobrazí se nabídka "Setting"

• Klikněte na "Video setting", zobrazí se nabídka Video Setting

• U možnosti "Quality" klikněte na šedý trojúhelník, a poté na požadované nastavení. Volba LOW představuje nízkou kvalitu obrazu, volba EXCELLENT pak kvalitu nejvyšší. Možnost CUSTOM umožňuje zadat vlastní hodnotu. 5.2. Prohlížení obrazu z kamery na telefonu iPhone Úvodní obrazovka aplikace obsahuje následující záložky

: zde vidíte všechny dostupné kamery. Local

: zde vidíte všechny dostupné kamery, které jsou připojeny prostřednictvím Wi-Fi. File

: zde se ukládají "screencaptures"/fotograe a videa. Uložené soubory zde můžete posílat e-mailem a/ nebo mazat, což lze provést klepnutím na tlačítko "Edit". About

: zde si můžete prohlédnout více informací o aplikaci.117 "Refresh": kliknutím na toto tlačítko obnovíte obraz z kamery. "Zoom in": kliknutím na toto tlačítko provedete přiblížení. "Zoom out": kliknutím na toto tlačítko provedete oddálení. "Capture": kliknutím na toto tlačítko vytvoříte z obrazu kamery fotograi. "Record": kliknutím na toto tlačítko spustíte nahrávání. Opětovným kliknutím na toto tlačítko nahrávání ukončíte. "Listen": kliknutím na toto tlačítko můžete poslouchat zvuk zachycený kamerou. "Talk": kliknutím na toto tlačítko můžete mluvit skrze reproduktor kamery. "Vertical ip": kliknutím na toto tlačítko můžete horizontálně otočit obraz. "Mirror": kliknutím na toto tlačítko můžete vertikálně otočit obraz. "Settings": kliknutím na toto tlačítko můžete spravovat nastavení kamery. 6.2. Správa nastavení kamery

• Klikněte na tlačítko "Settings", zobrazí se nabídka "Device Properties". Zde můžete měnit nastavení barev a rozlišení.

• Když provedete požadovaná nastavení, kliknutím na tlačítko "Apply" nastavení uložíte a poté se kliknutím na tlačítko "Close" vraťte do počátečního okna.

5.2.1. Změna nastavení kamery na telefonu iPhone

• V záložce Remote Device klikněte na tlačítko "Options"

Zobrazí se nabídka "Setting the device"

• Klikněte na možnost "Video setting parameter", zobrazí se nabídka nastavení videa

• U možnosti "Quality" klikněte na šedý trojúhelník, a poté na požadované nastavení. Volba LOW představuje nízkou kvalitu obrazu, volba EXCELLENT pak kvalitu nejvyšší. Možnost CUSTOM umožňuje zadat vlastní hodnotu.

• Spusťte IP kamera Tool přes "SYSM Monitor" ikonu zástupce na vaší ploše. IP kamera tool si automaticky vyhledá IP kameru(y), která je připojena k vaší síti.

• Klikněte dvakrát na kameru, kterou si přejete použít. V hlavním okně

se objeví obraz z kamery a v pravé dolní části ovládací panel

Varování! Před čištěním vypojte přístroj ze všech zdrojů napětí. Přístroje jsou bezúdržbové, proto je neotvírejte. Jakmile přístroj otevřete, propadá vám na něj záruka. Čistěte přístroj pouze zevně a jen měkkým, suchým hadříkem nebo kartáčkem.

8. Likvidace a životní prostředí

Symbol na výrobku, příslušenství nebo na obalu označuje výrobek, který nepatří mezi běžný domácí odpad. Odevzdejte tento přístroj na sběrných místech k recyklaci vyřazených elektrických a elektronických přístrojů v rámci EU a dalších evropských zemí, které mají vlastní sběrný systém pro použité elektrické a elektronické přístroje. Správným způsobem likvidace pomáháte předcházet možnému nebezpečí pro životní prostředí a pro zdraví spoluobčanů, které by mohlo vzniknout špatnou manipulací s vyřazeným přístrojem. Recyklace materiálů přispívá k uchování přírodního bohatství. Nevyhazujte proto vaše staré elektrické a elektronické přístroje do běžného odpadu.
