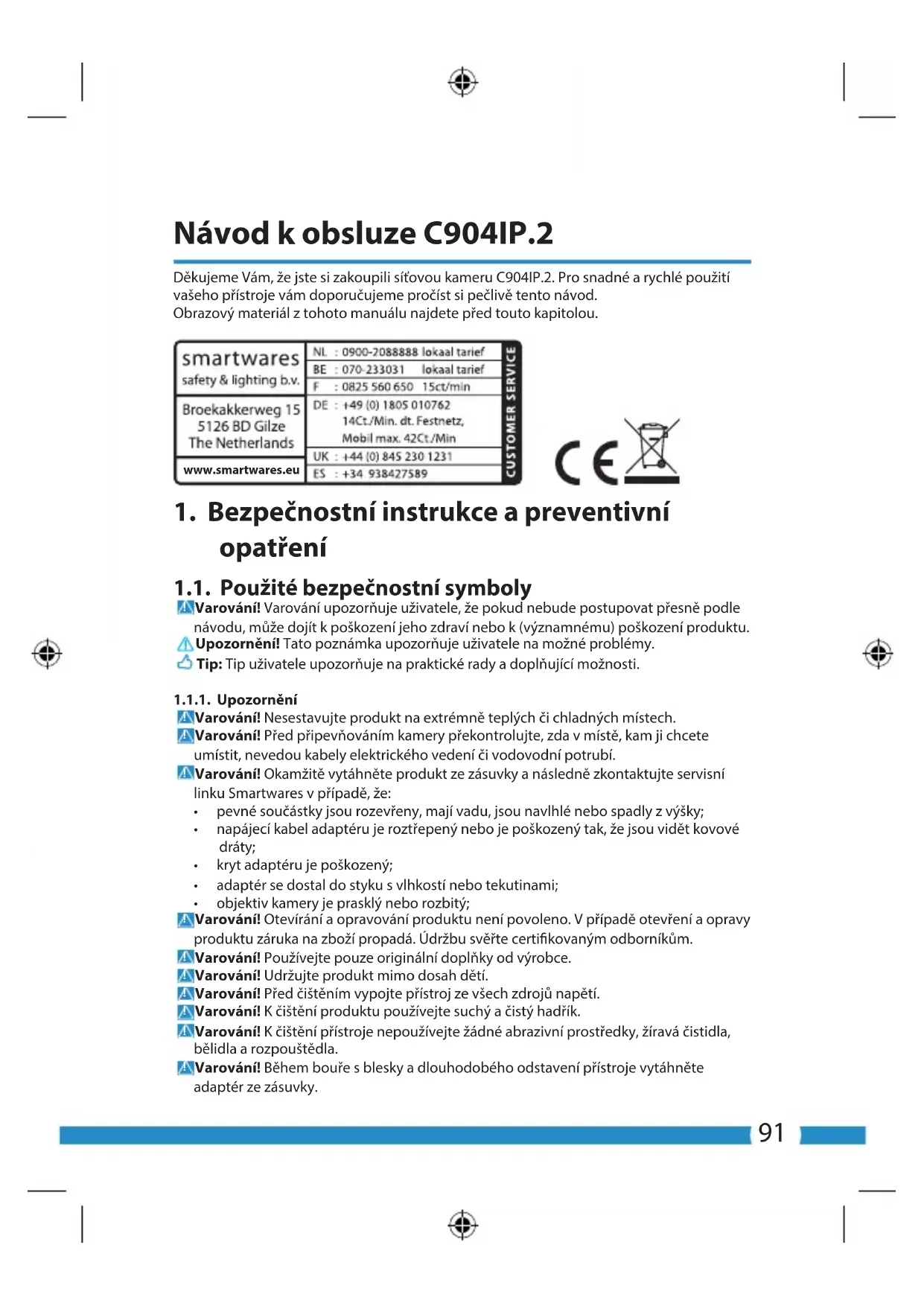

NÁVOD K OBSLUZE C904IP.2 SMARTWARES

Για αυτήν τη συσκευή ισχύει μία περιορισμένη 3 ετήσια εγγύηση. Για τους όρους της εγγύησης κοιτάξτε στο : www.smartwares.eu.91 Návod k obsluze C904IP.2 Děkujeme Vám, že jste si zakoupili síťovou kameru C904IP.2. Pro snadné a rychlé použití vašeho přístroje vám doporučujeme pročíst si pečlivě tento návod. Obrazový materiál z tohoto manuálu najdete před touto kapitolou. www.smartwares.eu

1. Bezpečnostní instrukce a preventivní

opatření 1.1. Použité bezpečnostní symboly

Varování! Varování upozorňuje uživatele, že pokud nebude postupovat přesně podle návodu, může dojít k poškození jeho zdraví nebo k (významnému) poškození produktu. Upozornění! Tato poznámka upozorňuje uživatele na možné problémy. Tip: Tip uživatele upozorňuje na praktické rady a doplňující možnosti.

Varování! Nesestavujte produkt na extrémně teplých či chladných místech.

Varování! Před připevňováním kamery překontrolujte, zda v místě, kam ji chcete umístit, nevedou kabely elektrického vedení či vodovodní potrubí.

Varování! Okamžitě vytáhněte produkt ze zásuvky a následně zkontaktujte servisní linku Smartwares v případě, že:

• pevné součástky jsou rozevřeny, mají vadu, jsou navlhlé nebo spadly z výšky;

• napájecí kabel adaptéru je roztřepený nebo je poškozený tak, že jsou vidět kovové dráty;

• kryt adaptéru je poškozený;

• adaptér se dostal do styku s vlhkostí nebo tekutinami;

• objektiv kamery je prasklý nebo rozbitý;

Varování! Otevírání a opravování produktu není povoleno. V případě otevření a opravy produktu záruka na zboží propadá. Údržbu svěřte certikovaným odborníkům.

Varování! Používejte pouze originální doplňky od výrobce.

Varování! Udržujte produkt mimo dosah dětí.

Varování! Před čištěním vypojte přístroj ze všech zdrojů napětí.

Varování! K čištění produktu používejte suchý a čistý hadřík.

Varování! K čištění přístroje nepoužívejte žádné abrazivní prostředky, žíravá čistidla, bělidla a rozpouštědla.

Varování! Během bouře s blesky a dlouhodobého odstavení přístroje vytáhněte adaptér ze zásuvky.92 Upozornění! Produkt připevňujte tak, jak je uvedeno v návodu. Pokud váháte, raději se poraďte se zkušeným odborníkem a stále mějte na paměti místní bezpečnostní předpisy. Upozornění! Nevystavujte kameru slunečnímu záření. Upozornění! Nenatáčejte kameru na keře, větve a jiné pohybující se předměty. Upozornění! Produkt se nesmí likvidovat jako netříděný městský odpad, ale musí být tříděn zvlášť. Upozornění! Informujte se ve svém okolí, kam se dá produkt po ukončení jeho používání odevzdat. Nevyhazujte elektrické přístroje a příslušenství, ale zkontrolujte, zda je možné produkt (součástky z něj) odevzdat, recyklovat nebo znovu využít. Upozornění! Bezdrátové telefony, mikrovlnky a další bezdrátové přístroje v dosahu 2,4 GHz mohou ovlivňovat fungování bezdrátových systémů. Udržujte proto produkt během instalace a používání nejméně 3 metry od možných zdrojů rušení. Upozornění! Kamera není schopna snímat obraz v noci přes sklo. Mějte to při instalaci na paměti.

2. Zamýšlené použití

C904IP.2 je bezpečnostní kamera, která umožňuje monitorování prostřednictvím lokální sítě přes internetové připojení nebo pomocí "ELRO Install" App ve vašem smartphonu. C904IP.2 může být připojena jak síťovým kabelem ethernet, tak přes WIFI připojení. V průběhu dne je kamera schopna zaznamenávat video. Díky dvěma rotačním osám se kamera může otáčet o 355 stupňů. Samozřejmě je možné, aby se otáčela automaticky. Kamera je dále vybavena detektorem pohybu a prostřednictvím I/O portu ji lze použít k vytvoření okruhu.

3. Technické specikace

3.1. Obecné specikace produktu Senzor: 1/4" Barevný CMOS senzor Rozlišení: 640 x 480 pixelů (300k pixelů) Čočka: 4-9 mm Optický zoom: 3x Rozsah kamery: 355 stupňů horizontálně, 90 stupňů vertikálně Minimální osvětlení: 0.5Lux Video komprese: MJPEG Počet obrazů za vteřinu: 15fps(VGA), 30fps(QVGA) Zdroj napětí: 230VAC/5VDC/2A adaptér Spotřeba energie: 5W (Max.) Teplota: -10°C ~ 40°C (14°F~104°F) Minimální systémové požadavky: CPU: 2.0 GHZ nebo vyšší Paměť: 256 MB nebo vyšší Gracká karta: 64 MB nebo vyšší Podporované systémy: Windows 98/ME/2000/XP/Vista/7/8 Podporované prohlížeče IE6.0-10.0, Firefox, Safari, Google Chrome93 Podporované mobilní operační systémy: iOS 4.3 a vyšší / Android 2.1 a vyšší Certikace: CE, FCC, RoHS, R&TTE Záruka: Omezená 3-letá záruka 3.2. Nejdůležitější součásti

2. Odnímatelná anténa

3. 4 šroubky a hmoždinky

1. Anténová přípojka

4.1. Propojení kamery

. Poté odstraňte obalový materiál

a kopuli přišroubujte zpět.

• Našroubujte anténu na anténovou přípojku

• Připojte kabel adaptéru k DC vstupu kamery

. Poté připojte adaptér do elektrické zásuvky.

• Připojte přiložený ethernet kabel k síťovému portu kamery

. Druhý konec ethernet kabelu připojte ke svému routeru. Jakmile je kamera propojena se sítí, rozsvítí se zelená LED žárovka ethernet portu. IP kameru můžete ovládat prostřednictvím chytrého telefonu nebo PC. V části 4.2 najdete návod k použití s vaším chytrým telefonem a v části 4.3 najdete pokyny k instalaci do vašeho PC. 4.2. Příprava k použití s mobilním telefonem Pozor! K použití aplikace „ELRO INSTALL" potřebujete chytrý telefon s připojením k internetu. Popis instalace kamery v systému Android najdete v odstavci 4.2.1.. Popis instalace kamery v systému iOS najdete v odstavci 4.2.2..94

• Stáhněte aplikaci „Elro Install" z Google Play a nainstalujte ji.

• Spusťte aplikaci. Zobrazí se domovská obrazovka aplikace.

• Klepněte na možnost „Click here to add camera". Zobrazí se nabídka „Add camera".

• Stiskněte tlačítko „Scan".

Poté naskenujte QR kód na spodní straně kamery. Můžete také využít možnost manuálního zadání kódu do kolonky „UID".

Tento kód najdete pod QR kódem na IP kameře.

• Poté vyplňte kód 000000 do kolonky „Security Code".

• Za „Name" zadejte název, který chcete kameře přidělit.

• Poté klepněte na „OK".

Kamera je nyní přidána do vašeho telefonu a objeví se na domovské obrazovce aplikace.

Tam také můžete zjistit, zda kamera je (ONLINE)

nebo není (OFFLINE) připojena.

• Stáhněte aplikaci „Elro Install" z App Store a nainstalujte ji.

• Spusťte aplikaci. Zobrazí se domovská obrazovka aplikace.

• Klepněte na možnost „Add camera".

Objeví se nabídka „Add camera".

• Klepněte na „QR code".

Poté naskenujte QR kód na zadní straně vaší kamery.

• Můžete také využít možnost zadat kód z kamery ručně. To provedete klepnutím na možnost „Add".

Poté zadejte kód z kamery do kolonky „UID".

Tento kód najdete na své IP kameře pod QR kódem.

• Poté vyplňte do kolonky „Password" kód: 000000 .

• Za „Name" zadejte název, který chcete kameře přidělit.

• Poté klepněte na „Save".

Vaše kamera je nyní přidána do aplikace a bude dostupná na její domovské obrazovce.

Zde můžete vidět, zda je kamera připojena (ONLINE)

4.2.3. Obecné informace

• Pokyny k umístění kamery najdete v odstavci 4.6.

• Pokyny k používání kamery pomocí aplikace najdete v kapitole 5. 4.3. Instalace kamery do PC

• Vložte přiložený CD-rom do vašeho počítače.

• Spusťte "IPCamSetup.exe" na Cd-romu.

• Pokračujte v instalaci dvojím kliknutím na tlačítko "Další".

• Instalaci dokončíte kliknutím na tlačítko "Znovu zapnout počítač". IP kamera tool je nyní nainstalován ve vašem počítači. Na ploše najdete ikonu zástupce. Upozornění! Tuto ikonu zástupce neodstraňujte! Pokud to uděláte, je nutno IP kamera tool znovu nainstalovat. 4.4. Připojení kamery Upozornění! K tomu, aby byla plně využita funkčnost IP kamery, je potřeba mít nainstalován Internet Explorer 6 nebo vyšší verzi (32 bit) a zvolit ActiveX Mode. V ostatních internetových prohlížečích není možné nahrávat obraz ani zvuk. Upozornění! V případě, že jste zvolili ActiveX mode a stále nemáte obraz, proveďte následující kroky:95

• Klikni v Internet Exploreru na: Nástroje -> Možnosti Internetu-> Zabezpečení ->Vlastní úroveň

• Změňte v ActiveX-ovládací prvky a moduly plug-in, vybrané možnosti na "Dotazy". Pokud není možnost "Dotazy" dostupná, zaškrtněte možnost "Zapnout". Viz také:

Tip: V případě, že chcete používat jiný prohlížeč než váš standardní prohlížeč, zkopírujte odkaz z otevřeného prohlížeče do vámi vybraného prohlížeče.

• Spusťte IP kamera Tool přes "IP camera tool" ikonu zástupce na vaší ploše. IP kamera tool si automaticky vyhledá IP kameru(y), která je připojena k vaší síti. Otevře se okno

. V tomto okně se zobrazí všechny vaše IP kamery. V případě, že není připojena žádná kamera, zůstává okno prázdné.

• Dvojklikem klikněte na kameru, kterou chcete používat. Ve vašem standardním internetovém prohlížeči se otevře identikační okno, do kterého zadáte vaše uživatelské jméno.

• Zadejte uživatelské heslo "admin" a klikněte na "přihlásit". Nemusíte zadávat žádné heslo. Otevře se menu

. Můžete si vybrat z následujících možností: ActiveX Mode: Internet Explorer Server Push Mode: Safari, Firefox a Google Chrome VLC Mode: Internet Explorer, Safari, Firefox, Google Chrome a Opera Upozornění! Pro VLC Mode je nutno stáhnout si VLC player. Přihlášení přes mobilní telefon: Přístup na mobilním prohlížeči

• Klikněte na "Sign In" pod možnost, která platí pro váš prohlížeč. Nyní jste přihlášen v Netwerk Camera okně prohlížeče

. V tomto okně můžete ovládat svou kameru i její nastavení. (viz kapitola 6) 4.5. Bezdrátové připojení kamery Upozornění! Pro instalaci bezdrátového připojení musí být vaše kamera během instalace propojena s vaší sítí prostřednictvím přiloženého ethernal kabelu. Upozornění! Pro bezdrátové připojení vaší kamery potřebujete bezdrátový router. Upozornění! Pokud je váš router chráněn heslem, musíte jej znát.

• Klikněte na záložku "Network" na obrazovce Network Camera prohlížeče

. Objeví se seznam s možnostmi nastavení (settings)

• Klikněte na Wireless Lan Settings obrazovce dvakrát na "scan". Objeví se seznam dostupných bezdrátových sítí.

• Klikněte na vaši bezdrátovou síť.

• Pokud nemá vaše bezdrátová síť heslo, klikněte na 'submit'.

• Pokud je vaše bezdrátová síť na heslo, je nutno vyplnit heslo za "Share Key" nebo "key1", záleží na kódování.

• Poté klikněte na 'submit'.96 Po kliknutí na 'submit' se kamera znovu sama zapne. Trvá to přibližně 30 vteřin.

• Zavřete svůj prohlížeč a camera tool poté, co se vaše kamera znovu nastartuje.

• Vypojte síťový kabel z kamery.

• Otevřete IP camera tool a klikněte na adresu vaší kamery. Nyní můžete vaši kameru používat bezdrátově.

• Pokud se vaše kamera neobjeví v okně camera tool, klikněte pravým tlačítkem myši v tomto okně a pak vyberte možnost "refresh camera list". 4.6. Připevnění kamery Upozornění! Před instalací se ujistěte, zda kamera řádně monitoruje vámi vybrané místo.

• Pomocí 4 dodaných šroubů připevněte držák kamery na požadované místo

Upozornění! Pokud je podlaha příliš tvrdá, aby se do ní dalo šroubovat (kámen/beton), je nutné navrtat díry a použít přiložené hmoždinky.

5. Správa kamery prostřednictvím chytrého

telefonu Ujistěte se, že je/jsou vaše kamera/y propojena/y s vaším chytrým telefonem prostřednictvím aplikace ELRO INSTALL (viz odstavce 4.1 a 4.2). 5.1. Prohlížení obrazu z kamery na chytrém telefonu se systémem Android

• Na domovské obrazovce aplikace klepněte na kameru, kterou chcete spravovat.

• Obraz kamery přiblížíte, oddálíte a posunete přejetím prstu po obrazovce. Pozor! Jestliže se nezobrazuje obraz kamery, je možné, že není bezdrátové připojení dostatečně rychlé. V takovém případě změňte rozlišení obrazu kamery (viz odstavec

Obrazovka kamery nabízí několik možností:

• Stisknutím tlačítka „Snapshot"

• Stisknutím tlačítka „mute/listen/speak"

nastavíte možnosti zvuku.

5.1.1. Změna nastavení kamery na chytrém telefonu se systémem Android

• Klepnutím na šipku vedle kamery na domovské obrazovce aplikace zvolíte kameru, kterou si přejete spravovat.

Otevře se nabídka s možnostmi.

• Stiskněte tlačítko „Edit Camera" a následně tlačítko „Advanced Settings".

Otevře se nabídka „Advanced Settings".

V této nabídce můžete upravit některé vlastnosti kamery. Hlavní funkce jsou popsány níže: Úprava bezpečnostního kódu

: Zde můžete provést úpravu kódu kamery. Tovární kód je: 000000. Kvalita videa

: Upravte rozlišení kamery. Máte-li pomalé bezdrátové97 připojení, přepněte rozlišení na nižší nastavení. 5.2. Prohlížení obrazu z kamery na telefonu iPhone

• Na domovské obrazovce aplikace klepněte na kameru, kterou chcete spravovat.

• Obraz kamery přiblížíte, oddálíte a posunete přejetím prstu po obrazovce. Pozor! Jestliže se nezobrazuje obraz kamery, je možné, že není bezdrátové připojení dostatečně rychlé. V takovém případě změňte rozlišení obrazu kamery (viz odstavec

Obrazovka kamery nabízí několik možností:

• Stisknutím tlačítka „Snapshot"

• Stisknutím tlačítka „mute/listen/speak"

nastavíte možnosti zvuku.

5.2.1. Změna nastavení kamery na telefonu iPhone

• Klepnutím na šipku vedle kamery na domovské obrazovce aplikace zvolíte kameru, kterou si přejete spravovat.

Otevře se nabídka s možnostmi.

• V nabídce „Advanced Settings" můžete upravit některé vlastnosti kamery. Hlavní funkce jsou popsány níže: Bezpečnostní kód

: Zde můžete provést úpravu kódu kamery. Tovární kód je:

: Upravte rozlišení kamery. Máte-li pomalé bezdrátové připojení, přepněte rozlišení na nižší nastavení.

6. Správa kamery prostřednictvím PC

Abyste mohli svou kameru ovládat přes počítač, je nutno zalogovat se přes svůj webový prohlížeč do "Network Camera" okna (viz část 4.4). V tomto okně je obsluhovací panel kamery

, vícejednotkový přehled

, menu pro nastavení kamery

a obsluhovací panel, na kterém se nastavuje rotace kamery.

6.1. Obsluhovací panel kamery

Pokud vyberete záložku "live video", objeví se obsluhovací panel. Tento obsluhovací panel obsahuje následující možnosti: Play: Kliknutím na "Play" můžete sledovat obraz z kamery živě. Stop: Kliknutím na "Stop" zastavíte živé zobrazení. Record: Kliknutím na "Record" spustíte nahrávání. Dalším kliknutím na record nahrávání ukončíte. Upozornění! Pro nahrávání je potřeba zadat do záložky "Other" místo, kam budete nahrávky ukládat. Bližší vysvětlení naleznete v odstavci 6.2.3. Audio: Kliknutím na "Audio" aktivujete přehrávání audia. Dalším kliknutím na audio přehrávání ukončíte. Pozor! Aby bylo možné použít funkci „Audio", musíte na mikrofonní konektor kamery připojit mikrofon. Funkce Talk: Chcete-li mluvit prostřednictvím reproduktoru připojeného ke kameře, klepněte na „Talk".98 Pozor! Aby bylo možné použít funkci „Talk", musíte na výstupní audio konektor kamery připojit reproduktor. 6.2. Záložky

Záložky nabízí mnoho možností nastavení kamery. V tomto návodu jsou zmíněny jen nejdůležitější funkce. Pokud se chcete dozvědět více o specických nastaveních, doporučujeme vám prostudovat si návod na Cd-romu.

Klikněte na záložku live video a můžete sledovat obraz z nastavené kamery.

Wireless Lan settings: Zde si můžete nastavit bezdrátové připojení vaší kamery. Více informací v odstavci 4.5

DDNS Service settings: Zde můžete kameru nastavit pro použití přes internet. Pro více informací si prostudujte návod na Cd-romu.

Upozornění! Než budete moci vaše nahrávky uložit ve Windows 7, 8 nebo Vista, je nutno upravit v prohlížeči Internet Explorer následující bezpečnostní nastavení. Dbejte na to, abyste měli v prohlížeči Internet Explorer během upravování otevřenou stránku Network Camera.

• Běžte na: Nástroje -> Možnosti internetu -> Zabezpečení-> Důvěryhodné servery

• Zaklikněte možnost důvěryhodné servery (https:). Poté klikněte na "Přidat".

• Restartujte Internet Explorer. Path settings: Vyberte možnost "Path settings", kam budete chtít nahrávky z vaší kamery uložit

6.3. Vícejednotkový přehled kamer

Díky vícejednotkovému přehledu můžete vidět obraz z více připojených kamer zároveň. 6.4. Menu nastavení kamery

V tomto menu můžete upravovat nastavení obrazu kamery: rozlišení, rychlost obrazu, jas a kontrast. 6.5. Kontrolní panel rotace kamery

Kontrolní panel kamery vám umožňuje upravit její natočení ručně a automaticky.

6.5.1. Ruční nastavení úhlu pohledu

• Pomocí kláves se šipkami můžete kameru natočit libovolným směrem.

6.5.2. Automatické upravení úhlu pohledu

• Chcete-li, aby kamera automaticky rotovala horizontálně, klepněte na tlačítko horizontálního patrolování.99

6.5.3. Manuální přiblížení a oddálení

• Přiblížení provedete tlačítkem „+" a oddálení tlačítkem „-".

Varování! Před čištěním vypojte přístroj ze všech zdrojů napětí. Přístroje jsou bezúdržbové, proto je neotvírejte. Jakmile přístroj otevřete, propadá vám na něj záruka. Čistěte přístroj pouze zevně a jen měkkým, suchým hadříkem nebo kartáčkem.

8. Likvidace a životní prostředí

Symbol na výrobku, příslušenství nebo na obalu označuje výrobek, který nepatří mezi běžný domácí odpad. Odevzdejte tento přístroj na sběrných místech k recyklaci vyřazených elektrických a elektronických přístrojů v rámci EU a dalších evropských zemí, které mají vlastní sběrný systém pro použité elektrické a elektronické přístroje. Správným způsobem likvidace pomáháte předcházet možnému nebezpečí pro životní prostředí a pro zdraví spoluobčanů, které by mohlo vzniknout špatnou manipulací s vyřazeným přístrojem. Recyklace materiálů přispívá k uchování přírodního bohatství. Nevyhazujte proto vaše staré elektrické a elektronické přístroje do běžného odpadu.
