GEBRUIKSAANWIJZING C904IP.2 SMARTWARES

Bedankt voor uw aankoop van de C904IP.2 netwerk camera. Om uw camera zo snel en gemakkelijk möglich te konnen gebruiken, raden wij u aan om deze gebruiksaanwijzing voor gebruik aandachtig door te nemen.

De afbeeldingen van deze gebruiksaanwijzing vindt u voorafgaand aan dit hoofdstuk.

smartwares safety & lighting b.v.	NL:0900-2088881 lokaal tarief
	BE:070-233031 lokaal tarief
	F:0825 560 650 1Sct/min
Broekakkerweg 15 5126 BD Gilze The Netherlands	DE:[phone]Ct./Min. dt. Festnetz, Mobil max. 42Ct./Min
	UK:[phone]
www.smartwares.eu	ES:[phone]

CE

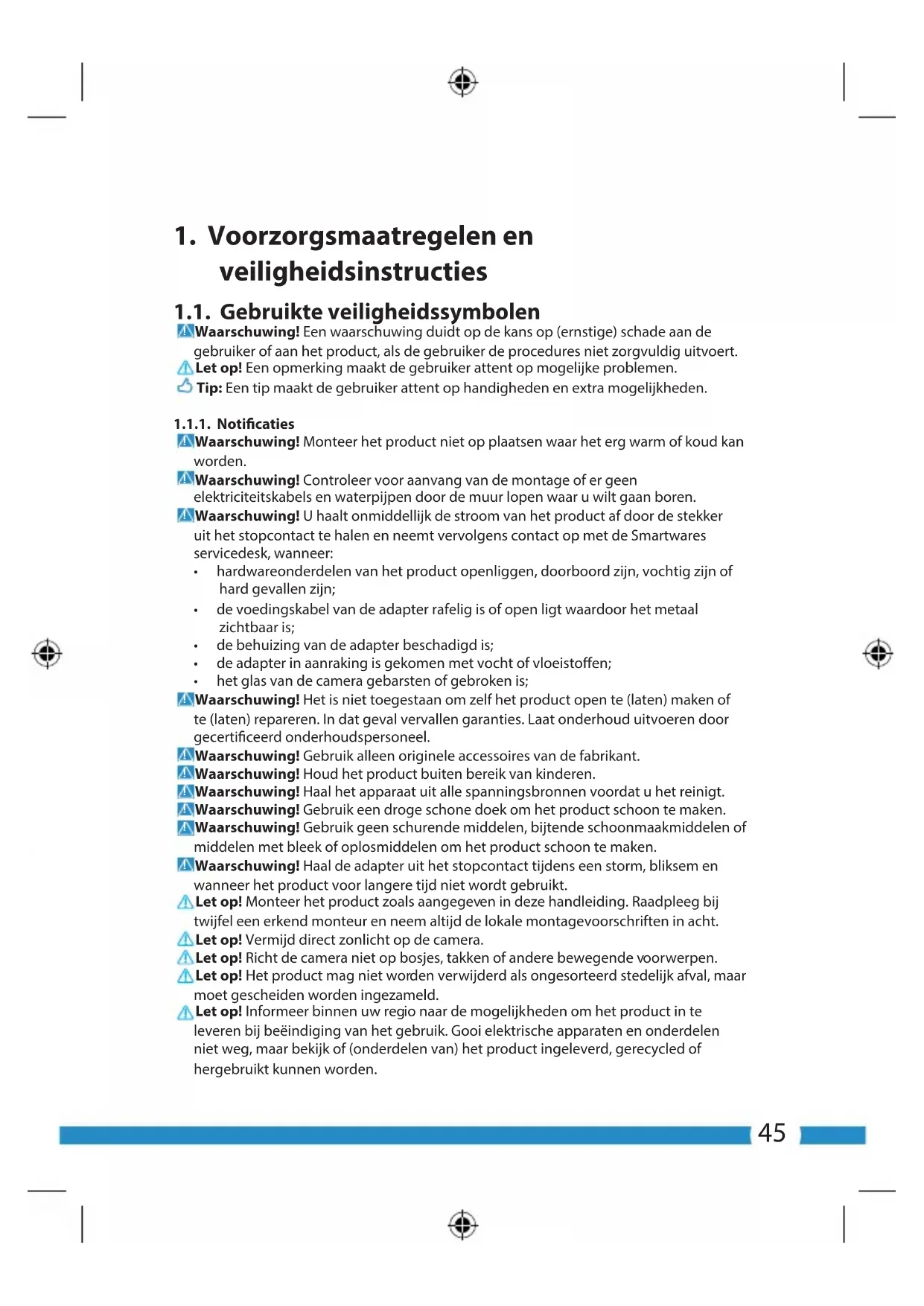

1. Voorzorgsmaatregelen en veiligheidsinstructies

1.1. Gebrukke veiligheidssymbolen

4 Waarschuwing! Een waarschuwing duidt op de kans op (ernstige) schade aan de gebruiker of aan het product, als de gebruiker de procedures nicht zorgvuldig uitvoert.
Let op! Een opmerking maakt de gebruiker attent op möglichke problemen.
Tip: Een tip maakt de gebruiker attent op handigheden en extra mogelijkheden.

1.1.1. Notificaties

4 Waarschuwing! Monteer het product Niet opplaatsen waar het erg warm of koud kan worden.
4 Waarschuwing! Controller voor aanvang van de montage of er geen elektriciteitskabels en waterpijpen door de muur lopen waar u wilt gaan boren.
4 Waarschuwing! U haalt onmiddelijk de stroom van het product af door de stekkeruit het stopcontact te halen en neemtervolgens contact op met de Smartwares servicedesk, wanneer:

• hardwareonderdelen van het product openliggen, doorboard�n, vochtig�n of hard geallen�n;
• de voedingskabel van de adapter RAFelig is of open ligt waardoor het metaal zichtbaar is;
• de behuizing van de adapter beschadigd is;
• de adapter in aanraking is gekomen met voucht of vloeistoffen;
• het glas van de camera gebarsten of gebroken is;

A Waarschuwing! Het is Niet toegestaan om zelf het product open te (laten) maken of te (laten) repareren. In dat geval verrallen garanties. Laat onderhoud uitvoeren door gecertificerd onderhoudspersoneel.

A Waarschuwing! Gebruik alleen originele accessoires van de fabrikant.
A Waarschuwing! Houd het product buiten bereik van kinderen.
A Waarschuwing! Haal het apparaat uit alle spanningsbronnen voordat u het reinigt.
A Waarschuwing! Gebruik een droge schone doek om het product schoon te make.
A Waarschuwing! Gebruik geen schurende middelen, bijtende schoonmaakmiddelen of middelen met bleek of oplosmiddelen om het product schoon te make.
4 Waarschuwing! Haal de adapter uit het stopcontactijdens een storm, bliksem en wanner het product voor langerearend Niet worden gebruikt.
Let op! Monteer het product Zoals aangegeven in deze handleiding. Raadpleeg bij twijfel een erkend monteur en neem altijd de lokale montagevoorschriften in acht.
Let op! Vermijd direct zonlicht op de camera.
Let op! Richt de camera Niet op bosjes, takken of andere bewegende voorwerpen.
Let op! Het product mag Niet worden verwijderd als ongesorteerd stedelijk afval, maar要去 geschienen worden ingezameld.
Let op! Informeer binnen uw regio waar de möglichkheden om het product in te leveren bij beeindiging van het gebruik. Gooi elektrische apparaten en onderdelen Niet weg, maar bekijk of (onderdelen van) het product ingeleverd, gerecycled of hergebruikt hunnen worden.

Let op! Draadloze systemen können gestoord worden door draadloze telefoons, microgolfovens en andere draadloze toestellen die werken op het bereik van 2,4 GHz. Houd het product minstens 3 meter verwijderd van maybeke storingsbronnen tijdens installmente en bediening.
Let op! De camera kan's nachts Niet door glas heben kijken. Houd hier rekening mee bij hetplaatsen.

2. Beoogd gebruik

De C904IP.2 is een bewakingscamera die het möglichk maakt bewakingsbeelden via eenplaatselijk netwerk, een internetverbinding of via de "ELRO Install" App op uw smartphone te bekijken. De C904IP.2 kan zowel op een ethernetketabel als op een WIFI verbinding

aangesloten worden.

De camera kan overdag video opnames maken.

Twee elektrische draaiassen geben u de möglichkheid de camera op afstand 355 graden te draaien. U kurz dit ook volledig automatisch latent plaatsvinden.

De camera is verder uitgerust met bewegingsdetectie en kan via een I/O poort een schakeling make.

3. Technische specificaties

3.1. Algemene product specificities

Sensor: 1/4" Color CMOS Sensor

Resolutie: 640 × 480 Pixels (300k Pixels)

Lens: 4-9 mm

Optische zoom: 3x

Camerabereik: 355 graden horizontal, 90 graden vertical

Minimale Lichtsterkte: 0.5Lux

Video compression: MJPEG

Beelden per seconde: 15fps(VGA), 30fps(QVGA)

Spanningsbron: 230VAC/5VDC/2A Adaptor

Energieverbruik: 5W (Max.)

Temperatur: -10^ 40^ (14°F~104°F)

Minimale systeemeisen:

CPU: 2.0 GHZ of hoger

Geheugen: 256 MB of hoger

Videokaart: 64 MB of hoger

Ondersteunde OS: Windows 98/ME/2000/XP/Vista/7/8

Ondersteunde browsers: IE6.0-10.0, Firefox, Safari, Google chrome

Ondersteunde mobiele OS: iOS 4.3 en hoger / Android 2.1 en hoger

Certificatie: CE, FCC, RoHS, R&TTE

Garantie: Beperkte 3-jarige garantie

3.2. Belangrijkste onderdelen

1. Software Cd-rom
2. Verwijderbare antenna
3. 4 montageschroeven en pluggen

4. Gebruikershandleiding

5. Ethernet kabel

6. C904IP.2 camera
7. DC voeding

3.3. Aansluitingen ②

1. Antenne aansluiting
2. DC aansluiting
3. Audio aansluiting (uitgang)
4. Ethernet poort
5. I/O poort
6. Audio aansluiting (ingang)
7. Reset knop

4. Camera installment

4.1. De camera aansluten

Schroef de dome van de camera los ③. Verwijder verrolgens het verpakkingsmateriaal en schroef de dome waar vast.
Draai de antennene vast in de antennene aansluiting 5
- Sluit de adapterkabel aan op de DC aansluiting van de camera ⑥. Steek hierna de stekker van de adapter in het stopcontact.
- Sluit de bijgeleverde ethernet kabel aan op de netwerkpoort van de camera ⑦. Sluit het andere uiteinde van de ethernet kabel aan op uw router. Wanner de camera verbonden is met het netwerk, zal de groene LED van de ethernet poort gaan branden.
U sunt uw IP Camera met uw smartphone of met uw PC bedieren. Gaaar paragraaf 4.2 voor gebruik via uw smartphone en gaaar paragraaf 4.3 voor installmentie op uw PC.

4.2. Instellen voor smartphone gezruik

Let op! Voor het gebruik van de "ELRO INSTALL" App heeft u een smartphone nodig met internettoegang.

Ga voor het instellen van uw camera via Android maar paragraaf 4.2.1.. Voor het instellen van uw camera via iOS gaat u�paragraaf 4.2.2..

4.2.1. Android

Download de App: "Elro Install" via Google Play en installeer.Deze.
Start de App op. Het beginschem van de app verschijnt. L
- Druk op de optie "Click here to add camera". Het "Add camera" menu verschijnt.
- Druk op de knop "Scan". Scan verzolgens de QR code aan de onderzijde van uw camera. U(Int) er ook voor kiezen de code acheter "UID" handmatig in te voeren.12 U vindt deze code onder de QR code op uw IP camera.
Vul verwolgens anschter "Security code" de code: 000000 in. (13)
Vul hinter "Name" de naam in die u aan de camera wilt toewijzen.
Druk verwolgens op de knop "OK".

Uw camera is nu toegevoegd aan uw telefoon en zal in het beginschem van uw App verzchijnen. U kunt hierin zien of de camera verbonden is (ONLINE) of dat deze nicht verbonden is (OFFLINE).

4.2.2. iOS

Download de App "Elro Install" via de App Store en installer deze.
- Start de App op. Het beginschem van de app verschijnt.
Druk op "Add camera".53 Het "Add camera" menu verschijnt.
Druk op de knop "QR code". Scan verzolgens de QR code aan de onderzijde van uw camera.
U kunt er ook voor kiezen de code van uw camera handmatig in te voeren. Druk hiervoor op de knop "Add". Voer verrolgens de code van uw camera inchter "UID". U vindt deze code onder de QR code op uw IP camera.
Vul cervolgens awhile "Password" de code: 000000 in.
Vul hinter "Name" de naam in die u aan de camera wilt toewijzen.
Druk verzolgens op de knop "Save".1

Uw camera is nu toegevoegd aan uw App en zar in het beginschem van uw App verzchijnen. U kunt hierin zien of de camera verbonden is (ONLINE) of dat deze nicht verbonden is (OFFLINE).

4.2.3. Algemeen

Ga voor instructies over hetplaatsen van uw cameraaar paragraaf 4.6.
- Ga voor instructies over het gebruik van uw camera met behulp van de App maar hoofstuk 5.

4.3. uw camera installeren op uw PC

• Plaats de bijgeleverde Cd-rom in uw computer.
• Start "IPCamSetup.exe" vanaf de Cd-rom.
  Doorloop de installment door twee maal op "Volgende" te drukken.
  Rond de installmente af door op "Computer opnieuw opstarten" te drukken.

De IP camera tool is nu op uw computer geinstalleerd. U vindt de selnkoppeling op uw bureaublad.

Let op! Verwijder deze snelkoppeling Niet! Wanner u dit toch doet, dient u de IP camera tool opnieuw te installereren.

4.4. Verbinding make met uw camera

Let op! Om gelebruik te konnen make n van de volledige functioraliteit van de IP camera dient u gelebruik te make n van Internet Explorer 6 of hoger (32 bit) en te kiezen voor de ActiveX Mode. Het is Niet maybe geluidsopnames te make n in andere webbrowsers.
Let op! Indien u kiest voor de ActiveX mode is het möglichk dat u nog geen beeld heeft. Voer in dit geval de volgende handelingen UIT:

Ga in Internet Explorer maar: Extra- Internetopties- beveiligingsinstelleningen ->aangepast niveau ⑥
- Verander onder de ActiveX-besturingselementen en -invoegtopassingen, deuitgeschakelde opties op "Vragen". Wonneer de optie "Vragen" nicht beschikbaar is, vinkt u "Inschakelen" aan. Zie ook: (E) (F) (G)

Tip: indien u een andere webbrowser wilt gebruiken dan uw standard browser, kopieert u de link uit de openstaande browser maar een browser maar keuze.

• Start de IP Camera Tool via de "IP camera tool" snelkoppeling op uw bureaublad. De IP camera tool zoekt automatisch maar de IP camera (s) die aangesloten zich op uw network.

Een venster opent zich. In dit venster staan al uw IP camera's weergegeven. Indien geen camera's aangesloten+zijn, blijft het venster leeg.

• Dubbelklik op de camera die u wilt gebruiken. In uw standard web browser opent een identificatie venster waar inaar uw gebruikersnaam worden gesvraagd.
• Toets voor de gebruikersnaam "admin" in en druk op "aanmelden". U hoeft geen wachtwoord in te vullen.

Een keuzemenu opent zich U kunt kiezen uit de volgende opties: ActiveX Mode: Internet Explorer Server Push Mode: Safari, Firefox en Google Chrome VLC Mode:Internet Explorer,Safari, Firefox,Google Chrome en Opera

Let op! Voor de VLC Mode dient u de VLC player te downloaden. Sign in mobile phone: Toegang met een mobiele browser

• Klik op "Sign In" onder de optie die aansluit bij uw web browser.

U bent nu ingelogd in het Networkk Camera browser scherm. Via dit scherm kut u uw camera en camera installingen beheren. (zie hoofdstuk 6)

4.5. Een draadloze verbinding met uw camera make

Let op! Om een draadloze verbinding in te stellen dient uw cameraijdens het instellen verbonden teijken met uw netwerk, via de meegeleverde ethernet kabel.
Let op! Om een draadloze verbinding met uw camera tot stand te brengen heeft u een draadloze router nodig.
Let op! Indien uw router voorzien is van een wachtwoord, dient u dit wachtwoord te weten.

• Druk in het Network Camera browser scherm op het tabblad "Network". Een lijst met instelleningen (settings) verschijnt H.
• Selecteer de Wireless Lan Settings: het Wireless Lan Settings scherm verschijnt.
• Druk in het Wireless Lan Settings scherm twee maal op "scan". Een lijst met beschikbare draadloze netwerken za verschijnen.
  Klik op uw draadloze netwerk.
• Indien u geen wachtwoord heeft op uw draadlozeetwork drukt hierna op 'submit'.
• Wonneer uw draadloos network wel een wachtwoord heeft, dient u uw wachtwoord in te vullen anschter "Share Key" of "key1", afhankelijk van de encryptie.
• Druk hierna op 'submit'.

De camera start zichzelf opniew op wanner u op 'submit' gedrukt heeft. Dit duurt ongeveer 30 seconden.

• Sluit uw browser en camera tool nadat de camera opnieuw is opgestart.
  Trek de netwerkkabel UIT de camera.
• Open de IP camera tool en klik op het adres van uw camera. U(Int) u w camera nu draadloos bedieren.
• Indien uw camera Niet in het venster van de camera tool staat, klicht u met uw rechtermuisknop in het venster van de tool, waarna u op de optie "refresh camera list" drukt.

4.6. Montage camera

Let op! Zorg dat de cameraaar behoren werkt op de gekozen locatie, voordat u begint met de montage.
Schroef de beugel van de camera vast met behulp van de 4 bijgeleverde schroeven 8. Let op! Indien de ondergrond te hard is om in te schroeven (steen/gasbeton), dient u gaten voor te boren en de bijgeleverde pluggen te gebruiken.

5. Uw camera via uw smartphone beheren

Zorg ervoor dat uw camera(s) via de ELRO INSTALL App verbonden zijn met uw smartphone (zie paragraaf 4.1 en 4.2).

5.1. Op uw Android smartphone uw camerabeeld bekijken

• Druk in het beginschem van de App op de camera die u wilt beheren. Het camerabeeld verschijnt op uw smartphone.
• Veeg met uw vinger over het beeldscherm om in- enuit te zoomen en om uw camerabeeld te verschuiven.

Let op! Wanner u geen beeld heeft is het möglichk dat uw draadloze verbinding Niet snel genoeg is. Verander in dit geval de resolutie van uw camerabeeld (zie paragraaf 5.1.1)

Het cameraschem biedt een aantal opties:

Druk op de knop "Snapshot" om van uw camerabeeld een snapshot te make.
- Druk op de knop "mute/listen/speak" 02 om uw geluidsinstallingen in te stellen.

5.1.1. Installingen van uw camera op uw Android smartphone wijzigien

• Druk in het beginschem van uw App op de pijltjestoets naast de camera die u wilt beheren. (12) Een menu met opties opent zich. (P)
• Druk op de knop "Edit camera" en verwolgens op de knop "Advanced settings". Het scherm "Advanced settings" opent zich. In het "Advanced settings" scherm(Int) kunt u een,aantal eigenschappen van de camera aanpassen.

De belangrijkste functies worden hieronder beschreiben:

Modify security code Pas hier de code van uw camera aan. De default code is: 000000.

Video Quality [82]: Pas de resolutie van uw camera aan. Indien u een

langzame draadloze verbinding—heeft, dient udez einstelling op een lagere stand te zetten.

5.2. Op uw iPhone uw camerabeeld bekijken

• Druk in het beginschem van de App op de camera die u wilt beheren. Het camerabeeld verschijnt op uw smartphone. W
• Veeg met uw vinger over het beeldscherm om in- enuit te zoomen en om uw camerabeeld te verschuiven.
  Let op! Wonneer u geen beeld heeft is het möglichk dat uw draadloze verbinding Niet snel genoeg is. Verander in dit geval de resolutie van uw camerabeeld (zie paragraaf 5.2.1.)

Het cameraschem biedt een aantal opties:

• Druk op de knop "Snapshot" om van uw camerabeeld een snapshot te make.
• Druk op de knop "mute/listen/speak" v2 om uw geluidsinstallingen in te stellen.

5.2.1. Installingen van uw camera op u iPhone wijzigien

• Druk in het beginschemm van uw App op de pijltjestoets naast de camera die u wilt beheren. 2 Een menu met opties opent zich.
  In het "Advanced settings" scherm(Int u een aantal eigenschappen van de camera aanpassen.

De belangrijkste functies worden hieronder beschreiben:

Security code: Pas hier de code van uw camera aan. De default code is:

1. ②

Video Quality: Pas de resolutie van uw camera aan. Indien u een

langzame draadloze verbinding—heeft, dient u deze

installing op een lagere stand te zetten.

6. Uw camera via uw PC beheren

Om uw camera vanaf uw PC te konnen beheren, dient u met behulp van uw webbrowser ingelogd te+zijn in het "Netwerk Camera" browser scherm (zie paragraaf 4.4). Dit scherm bevat het bedieningspaneel van de camera 1, een,aantal tabbladen 2, een kanaaloverzicht 3, een instillingenmenu voor de camera 4 en het contropaneel waarkee u de rotatie van de camera bepaalt. 5

6.1. Bedieningspaneel van de camera

U kunt het bedieningsspaneel gebruiken wanner u het tabblad "live video" geseleed heeft. Dit bedieningsspaneel geeft de volgende opties:

Play: Druk op "Play" om live uw camerabeelden te bekijken.

Stop: Druk op "Stop" om de live weergave van uw

camerabeelden to stoppen.

Record: Druk op "Record" om een opname te make. Druk

nogmaals op record om het maken van een opname tebeeindigen.

Let op! Om opnames te konnen make noet u in het tabblad "Other" aangeven waar de opnames opgeslagen worden. In paragraaf 6.2.3 worden dit toeqelicht.

Audio: Druk op "Audio" om de geluidsweergave te activeren.

Druk nogmaals op audio om de geluidsweergave te beeindigen.

Let op! Om de functie "Audio" te können gebruiken dient u een microloon aan de microfoonaansluiting van de camera te koppelen.

Talk: Druk op "Talk" om via een luidspreker gekoppeld aan de camera+kennen spreken.

Let op! Om de functie "Talk" te können gelebruiken dient u een luidspreker aan de audiouitgang van de camera te koppelen.

6.2. Tabbladen

De tabbladen bieden een groot,aantal mogelijkheden om uw camera(s) te beheren. In deze handleiding worden de belangrijkke functies besproken. Indien u meer wilt weten over specifieke instellingen, raden wij u aan om de handleiding op de Cd-rom te raadplegen.

6.2.1. Live video

Klik op het tabblad live video om de beelden van de ingestelde camera te bekijken.

6.2.2. Network

Wireless Lan settings: Hiermee kurz u de draadloze toegang tot uw camera instellen. Meer informatatie hierover vindt u in paragraaf 4.5 H

DDNS Service settings: Hiermee(Int)kunt u uw camera toegankelijk maken over het internet. Voor meer informatie hierover dient u de handleiding op de Cd-rom te raadplegen.

6.2.3. Other

Let op! Voordat u opnames=kunt opslaan in Windows 7, 8 of Vista, dient u in Internet Explorer de volgende beveiligingsinstelling aan te passen. Zorg ervoor datijdens het aanpassen van deze instelling, het Network Camera scherm open staat in uw Internet Explorer.

• Ga waar: Extra -> Internet opties -> Beveiliging-> Vertrouwde Websites J -> Websites K
• Zet in het scherm de optie Serververificatie (https:)uit. Druk verwolgens op "Toevoegen".
• Start uw Internet Explorer opniew op.

Path settings: Selecteer onder de optie "Path settings" waar u de opnames die uw camera maakt, wilt opslaan ①

6.3. Kanaaloverzicht van de camera

Met het kanaaloverzicht heeft u de mogelijkheid om de beelden van meerder e aangesloten camera's tegelijk te bekijken.

6.4. Installingen menu camera

Binnen dit menu kurz u beeldinstellungen van de camera aanpassen: resolutie, beeldsnelheid, helderheid en contrast.

6.5. Controlepaneel camera rotatie ⑤ ⑨

Het contrôlepaneel van de camera geeft u de möglichkheid om de camerarichting handmatig en automatisch aan te passen.

6.5.1. Handmatig aanpassen camerahoek

• Gebruik de pijljtestoetsen om de camera in iedere gewenste richting te roteren.

6.5.2. Automatisch aanpassen camerahoek

• Druk op de horizontale patrouille knop om de camera automatisch horizontal te lately roteren.

6.5.3. Handmatig in- en uitzoomen

• Gebruik de knop "+" om in te zoomen en de knop "-" omuit te zoomen.

7. Reiniging en onderhoud

Waarschuwing! Haal het apparaat uit alle spanningsbronnen voordat u het reinigt. De toestellen zijn onderhoudsvrij, dus maak ze Niet open. De garantie vervalt als u het apparaat opent. Reinig enkel de buitenkant van de toestellen met een zachte, droge doek of borstel.

8. Milieu en afdanken

Het symbol op het materiaal, de accessoires of verpakking geeft aan dat dit product Niet als huishoudelijk afval mag worden behandeld. Voer het apparaat af via het verzamelpunt voor de recycling van afgedankte elektrische en elektronische apparatuur binnen de EU en in andere Europese landen die aparte verzamelsystemen voor gebruekte elektrische en elektronische apparatuur

kennen. Door het apparaat op de juiste manier af te voeren, helpt u möglichke bevaren voor het milieu en de volksgezondheid te Voorkommen die anders door verkeerde behandeling van het afgedankte apparaat zouden wordenveroorzaakt. Het recyclen van materialen draagt bij aan het behoud van natuurlijke rijkdommen. Voer waarom uw oude elektrische en elektronische apparatuur Niet af via het huishoudelijkke afval.

9. Garantie

Voor dit apparaat geldt een beperkke 3 jarie garantie. Ga voor de garantievoorwaarden aan: www.smartwares.eu.

Garantie: garantie limitata la3ani

3.2. Componentele principale ①

1. CD-ROM software
2. Antena detasaibla
3. 4 suruburi de montaj si conectori
4. Instruetioni de'utilizare
5. Cablu ethernet
6. C904IP.2 camera
7. alimentarea CC

3.3. Conexiuni

1. Port antenna
2. Racord CC
3. Racord audio (ieşire)
4. Port ethernet
5. Port I/O
6. Racord audio (intrare)
7. Buton Resetare

4. Installare camera

4.1. Conectare camera
