MANUAL DE USUARIO FA703IP SMARTWARES

Consejo: Un consejo ofrece al usuario trucos y posibilidades adicionales.

¡Advertencia! No instale este dispositivo en exteriores ni en lugares donde pueda mojarse. ¡Advertencia! No instale este dispositivo en lugares de calor o frío extremos. ¡Advertencia! Antes de proceder con la instalación, compruebe que la pared que desea taladrar no contenga cables eléctricos ni tuberías. ¡Advertencia! Interrumpa inmediatamente la alimentación del dispositivo desconectándolo de la toma de corriente y contacte con el servicio técnico de Smartwares si:

• los componentes de hardware del dispositivo están expuestos, perforados, húmedos o en mal estado;

• la alimentación del adaptador está dañada o abierta de forma que el metal sea visible;

• la carcasa del adaptador está dañada;

• el adaptador se ha expuesto a la humedad o a líquidos;

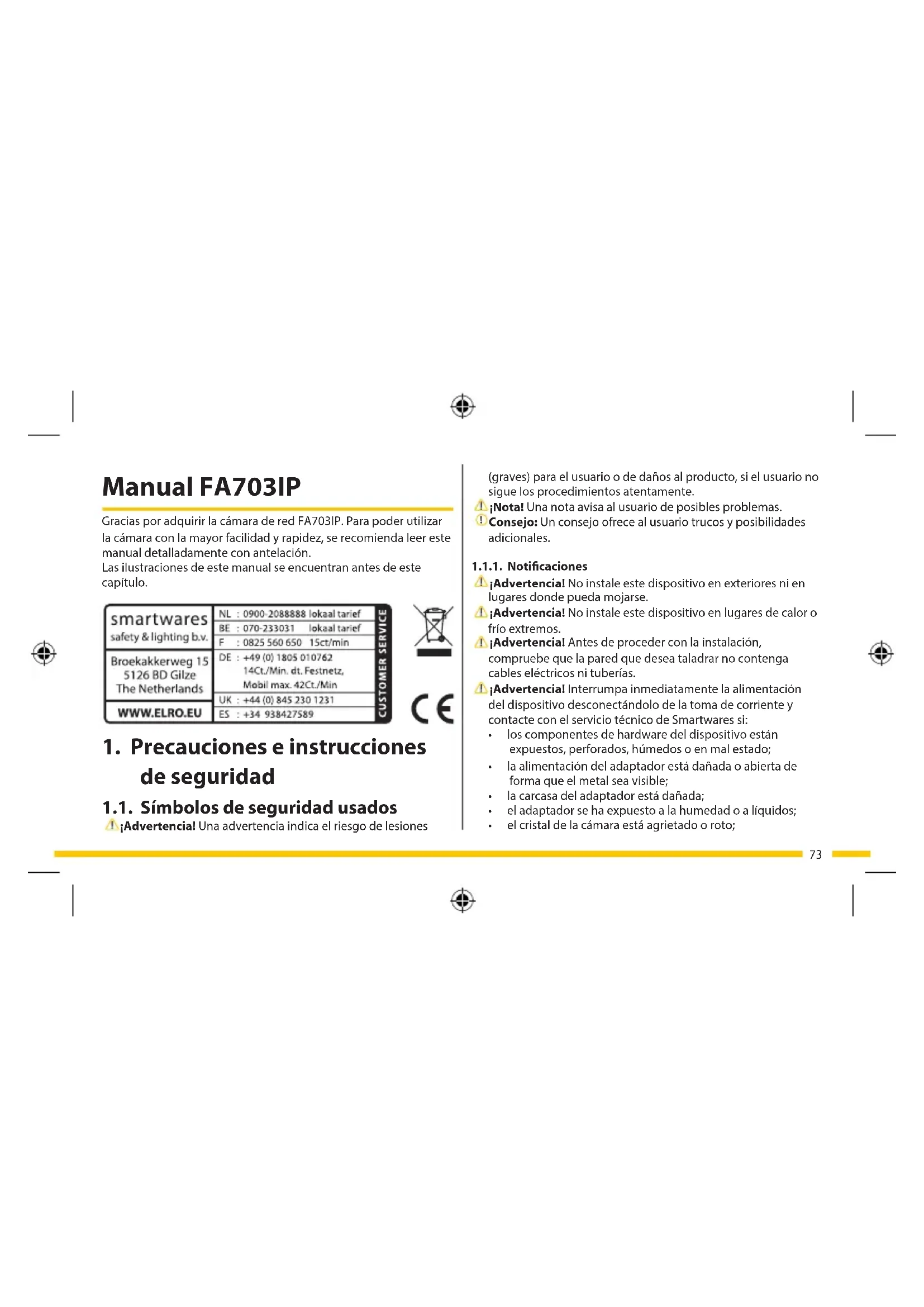

• el cristal de la cámara está agrietado o roto; Manual FA703IP Gracias por adquirir la cámara de red FA703IP. Para poder utilizar la cámara con la mayor facilidad y rapidez, se recomienda leer este manual detalladamente con antelación. Las ilustraciones de este manual se encuentran antes de este capítulo.

1. Precauciones e instrucciones

de seguridad 1.1. Símbolos de seguridad usados ¡Advertencia! Una advertencia indica el riesgo de lesiones74 sin clasicar, sino que debe recogerse por separado. ¡Nota! Infórmese de las posibilidades existentes para la retirada de dispositivos al nal de su vida útil en su región. No deseche los componentes y aparatos eléctricos, pueden entregarse, reciclarse o reutilizarse completa o parcialmente. ¡Nota! Los sistemas inalámbricos puede captar interferencias de teléfonos inalámbricos, hornos microondas y otros dispositivos inalámbricos que operen en la frecuencia de 2,4 GHz. Mantenga el dispositivo a un mínimo de 3 metros de distancia de posibles fuentes de interferencias durante su instalación y funcionamiento. ¡Nota! La cámara no puede ver de noche a través del cristal. Téngalo en cuenta durante la instalación.

La FA703IP es una cámara de vigilancia que permite efectuar actividades de videovigilancia a través de una red local, una conexión a Internet o la aplicación Flamingo "Plug2View(iOS) & p2pcamviewer(Android)" App desde un teléfono inteligente. La FA703IP puede conectarse bien por cable Ethernet o bien por conexión Wi-Fi. La cámara puede grabar audio y vídeo. La cámara está equipada con detección de movimiento y puede crear un circuito a través del puerto I/O. ¡Advertencia! No está permitido abrir o reparar el producto personalmente ni dejar que otros lo hagan. En tal caso, la garantía perderá su validez. El mantenimiento debe ser realizado por personal técnico certicado. ¡Advertencia! Utilice solamente accesorios originales del fabricante. ¡Advertencia! Mantenga este producto fuera del alcance de los niños. ¡Advertencia! Desconecte el dispositivo de todas las fuentes de alimentación antes de limpiarlo. ¡Advertencia! Utilice un paño limpio y seco para limpiar el dispositivo. ¡Advertencia! No utilice limpiadores abrasivos, cáusticos, con lejía o disolventes para limpiar el dispositivo. ¡Advertencia! Desconecte el adaptador de la toma de corriente en caso de tormenta o relámpagos y cuando no vaya a utilizar el dispositivo durante un período prolongado. ¡Nota! Instale el dispositivo tal como se especica en este manual. En caso de duda, consulte a un instalador cualicado y respete siempre las normas de instalación locales. ¡Nota! Evite exponer la cámara a la luz solar directa. ¡Nota! No dirija la cámara hacia arbustos, ramas u otros objetos en movimiento. ¡Nota! El dispositivo no debe eliminarse como residuo urbano75 Sistemas operativos móviles compatibles: iOS 4.3 y superiores / Android 2.1 y superiores Certicaciones: CE, FCC, RoHS, R&TTE Garantía: Límite de 3 años de garantía 3.2. Componentes principales

1. FA703IP cámara con base

2. 4 tornillos y tacos de montaje

4. Fuente de alimentación de CC

5. CD-ROM del software

6. Manual del usuario

3. Abertura para restablecer el dispositivo

4. Instalación de la cámara

4.1. Conexión de la cámara

• Conecte el cable del adaptador a la toma de CC de la cámara

. Conecte la clavija del adaptador en el contacto.

3. Especicaciones técnicas

3.1. Especicaciones generales del producto Sensor: Sensor CMOS Color 1/4" Resolución: 640 x 480 píxeles (300.000 píxeles) Ángulo de visión: 60 grados Iluminación mínima: 0,5 Lux @ F 2.0 Compresión de vídeo: MJPEG Imágenes por segundo: 25fps (VGA), 30 fps (QVGA) Fuente de alimentación: adaptador 230 V CA/5 V CC/2 A Consumo de energía: 2,5 W (máx.) Temperatura: -5°C ~ 55°C (23°F~131°F) Requisitos mínimos del sistema: CPU: 2,0 GHz o superior Memoria: 256 MB o superior Tarjeta de video: 64 MB o superior Sistemas operativos soportados: Windows 98/ME/2000/XP/ Vista/7/8 Navegadores soportados: IE 6.0-10.0, Firefox, Safari, Google Chrome76

• Ejecute la aplicación. Se mostrará la pantalla "Login" de la aplicación

. Desde ella puede iniciar sesión en la aplicación, registrar una cuenta y descargar un lector de códigos QR. Registrar una cuenta

• Introduzca su nombre de usuario en "User name".

• Introduzca su contraseña en "Password".

• Introduzca de nuevo su contraseña en "conrm password".

• Introduzca su correo electrónico en "e-Mail".

• Pulse "OK". Si ha completado el registro correctamente, se mostrará el mensaje "Register success".

• Pulse "Cancel" para regresar a la pantalla "Login". Descargar el escáner de códigos QR

• Pulse "OK" y complete los pasos siguientes. Iniciar sesión en la App

• Introduzca el código de la cámara en "Enter Device ID" y la contraseña de la cámara en "Enter Access Password". Ambos códigos guran en la parte posterior de la cámara.

• Si desea que la App recuerde la contraseña, marque la casilla junto a "Password".

• Conecte el cable Ethernet suministrado al puerto de red de la cámara

. Conecte el otro extremo del cable Ethernet al router. Cuando la cámara esté conectada a la red, se encenderá el LED verde del puerto Ethernet. El LED de la parte delantera de la cámara parpadeará. Puede controlar la cámara IP desde un teléfono inteligente o PC. Consulte la sección 4.2 para utilizar un teléfono o la sección 4.3 para realizar la instalación en un PC. 4.2. Ajustes para el uso del teléfono inteligente ¡Atención! Para utilizar la aplicación "Plug2View(iOS) & p2pcamviewer(Android)" Flamingo se requiere un teléfono inteligente con acceso a Internet. ¡Atención! Para escanear un código QR se requiere una aplicación capaz de escanear códigos de barras. Para congurar la cámara en un sistema Android, consulte la sección 4.2.1. Para congurar la cámara en un sistema iOS, consulte la sección 4.2.2.

• Descargue la aplicación "p2pcamviewer" a través de Google Play e instálela.77 Escanear códigos QR

• Pulse "Scan QR Code" y a continuación escanee un código QR. Debe capturar por completo el interior del recuadro blanco.

• Para volver atrás sin escanear, pulse "Cancel". Iniciar sesión en la App

• Introduzca el código de la cámara en "Username" y la contraseña de la cámara en "Password". Ambos códigos guran en la parte posterior de la cámara.

• Si desea que la App recuerde su contraseña, marque la casilla junto a "Remember Password" situada a la derecha de modo que "I" sea visible.

• Pulse el botón "Login". Se mostrará la pantalla "Remote Device"

. En ella puede ver si la cámara está conectada (ONLINE) o desconectada (OFFLINE). La cámara ya está vinculada al teléfono y aparece en la pantalla de inicio de la aplicación.

• Consulte las instrucciones sobre la colocación de la cámara en la sección 4.7.

• Consulte las instrucciones sobre el uso de la cámara a través de la aplicación en el capítulo 5.

• Pulse el botón "Login". Se mostrará la pantalla "Device list"

. En ella puede ver si la cámara está conectada (ONLINE) o desconectada (OFFLINE). La cámara ya está vinculada al teléfono y aparece en la pantalla de inicio de la aplicación.

• Descargue la aplicación "Plug2View" a través del App Store e instálela.

• Ejecute la aplicación. Se mostrará la pantalla "Login" de la aplicación

. Desde ella puede iniciar sesión en la App, registrar una cuenta y escanear un código QR. Registrar una cuenta

• Introduzca su nombre de usuario en "Username".

• Introduzca su contraseña en "Password".

• Introduzca de nuevo su contraseña en "Please enter again".

• Introduzca su correo electrónico en "Email".

• Pulse "Done". Si ha completado el registro correctamente, se mostrará el mensaje "Register success".

• Pulse "OK" y a continuación "Login" para regresar a la pantalla "Login".78

• Haga doble clic en la cámara que desea utilizar. En la ventana principal

se mostrará la imagen de la cámara. A través de esta pantalla, en el panel de control ubicado abajo a la derecha

, puede gestionar la cámara y sus ajustes (véase el capítulo 6). 4.5. Conectar a la cámara desde un ordenador remoto

• Ejecute IP Camera Tool desde el acceso directo "SYSM Monitor" ubicado en el escritorio. IP Camera Tool detecta automáticamente la(s) cámara(s) IP conectadas a la red. Si desea ver la cámara desde un equipo remoto no conectado a la cámara a través de LAN, realice los pasos siguientes:

• Introduzca el código de la cámara en "User name" y la contraseña de la cámara en "Password". Ambos códigos guran en la parte posterior de la cámara.

• Si desea que la App recuerde su contraseña, marque la casilla junto a "Save Password".

• Pulse el botón "Login". Se mostrará la cámara en la ventana WAN

• Haga doble clic en la cámara que desea utilizar. En la ventana principal

se mostrará la imagen de la cámara. A través 4.3. Instalar la cámara en el PC

• Inserte el CD-ROM suministrado en el PC.

• Ejecute "SYSM Monitor.exe" en el CD-ROM.

• Para completar la instalación, haga clic en el botón "Next" tres veces.

• Para nalizar la instalación, haga clic en "Reiniciar". IP camera tool ya está instalado en su PC. Encontrará un acceso directo en el escritorio. ¡Nota! ¡No elimine este acceso directo! Si lo hace, deberá reinstalar IP camera tool. 4.4. Vinculación de su cámara

• Ejecute IP Camera Tool desde el acceso directo "SYSM Monitor" ubicado en el escritorio. IP Camera Tool detecta automáticamente la(s) cámara(s) IP conectadas a la red. ¡Nota! En la ventana LAN se muestran todas sus cámaras IP

Si no hay cámaras visibles, realice la siguiente operación:

• Pulse el botón derecho del ratón en la ventana LAN.

• Pulse con el botón izquierdo del ratón en "Refresh" para actualizar la lista.79 y seleccione "Set Wi Connection". Se mostrará la pantalla de conguración Wi-Fi.

• Pulse "Scan" para buscar la red Wi-Fi adecuada.

• Introduzca los datos aplicables a su red Wi-Fi y pulse OK. La cámara se reiniciará.

• Desconecte el cable de red de la cámara durante el reinicio. Se establecerá la conexión inalámbrica con la cámara.

• Haga doble clic en la cámara que desea utilizar. En la ventana principal

se mostrará la imagen de la cámara. A través de esta pantalla, en el panel de control ubicado abajo a la derecha

, puede gestionar la cámara y sus ajustes (véase el capítulo 6). 4.7. Montaje de la cámara ¡Nota! Asegúrese de que la cámara funciona correctamente en la ubicación elegida antes de comenzar la instalación. Puede optar por colocar la cámara sobre una supercie plana o bien atornillarla en una ubicación de su elección. Para montar la cámara con tornillos, siga los siguientes pasos:

• Desacople la cámara de la base para que no se interponga durante el montaje

• Despeje los oricios para los tornillos en la base de la cámara

de esta pantalla, en el panel de control ubicado abajo a la derecha

, puede gestionar la cámara y sus ajustes (véase el capítulo 6). 4.6. Conguración de la conexión inalámbrica a la cámara ¡Nota! Para establecer una conexión inalámbrica con la cámara durante la instalación deberá conectarla a la red mediante el cable Ethernet suministrado. ¡Nota! Para establecer una conexión inalámbrica con la cámara se requiere un router inalámbrico. ¡Nota! Si el router está protegido por contraseña, deberá conocerla.

• Ejecute IP Camera Tool desde el acceso directo "SYSM Monitor" ubicado en el escritorio. IP Camera Tool detecta automáticamente la(s) cámara(s) IP conectadas a la red. ¡Nota! En la ventana LAN se muestran todas sus cámaras IP

Si no hay cámaras visibles, realice la siguiente operación:

• Pulse el botón derecho del ratón en la ventana LAN.

• Pulse con el botón izquierdo del ratón en "Refresh" para actualizar la lista.

• Pulse sobre la cámara deseada con el botón derecho del ratón80 5.1. Ver la imagen de la cámara en un teléfono inteligente Android La pantalla principal de la App se compone de las siguientes pestañas

: se muestran todas las cámaras disponibles. LAN

: se muestran todas las cámaras disponibles conectadas a través de Wi-Fi. File

: aquí se almacenan todas las "capturas de pantalla"/ fotos y vídeos. Event

: aquí puede ver si la cámara ha estado conectada o desconectada, así como ver las alarmas cuando se detecta movimiento. More

: aquí puede compartir archivos con amigos, actualizar la App y ver información sobre ella, activar/desactivar la detección de movimiento y Oine Push, y comprobar el espacio de almacenamiento disponible en el teléfono inteligente. Pulse la pestaña WAN de la cámara que desee administrar. La imagen de la cámara se mostrará en el teléfono inteligente

¡Atención! Si no recibe la imagen, es posible que la conexión inalámbrica no sea lo sucientemente rápida. En tal caso, modique la resolución de imagen de la cámara (consulte la sección 5.1.1)

• Mida la distancia entre los puntos centrales de los oricios, en la base de la cámara. Marque esta distancia en la supercie deseada

• Atornille los tornillos en la supercie deseada y deslice la base de la cámara sobre ellos

¡Nota! Si la supercie es demasiado dura para ser atornillada (piedra/hormigón/cemento), deberá perforarla con un taladro.

• Coloque la cámara de nuevo en la base. 4.8. Ajuste del ángulo de la cámara

• A continuación, ajuste el ángulo de la cámara y je la carcasa de nuevo en la rótula

5. Administrar la cámara desde

el teléfono inteligente Compruebe que la cámara está conectada a través de la aplicación Flamingo "Plug to view" al teléfono inteligente (consulte las secciones 4.1 y 4.2).81 ofrece una calidad de imagen muy alta. CUSTOM le permite congurar la cámara con sus propios valores. 5.2. Ver la imagen de la cámara en un iPhone La pantalla principal de la App se compone de las siguientes pestañas

: aquí puede ver todas las cámaras disponibles. Local

: aquí puede ver todas las cámaras disponibles conectadas a través de una conexión Wi-Fi. File

: aquí se almacenan todas las "capturas de pantalla"/ fotos y vídeos. Los archivos aquí guardados pueden enviarse por correo electrónico y/o eliminarse. Para ello, pulse el botón "Edit". About

: aquí puede ver más información sobre la app.

• Presione la pestaña Remote Device de la cámara que desee administrar. La imagen de la cámara se mostrará en el teléfono inteligente

¡Atención! Si no recibe la imagen, es posible que la conexión inalámbrica no sea lo sucientemente rápida. En tal caso, modique la resolución de imagen de la cámara (consulte la sección 5.1.1) La interfaz de la cámara proporciona diversas opciones: La interfaz de la cámara proporciona diversas opciones:

; en la imagen de la cámara se mostrarán unos auriculares y un micrófono.

• Pulse sobre los auriculares

para escuchar el sonido que captura la cámara.

• Pulse sobre el micrófono

para hablar a través del altavoz de la cámara.

• Pulse de nuevo sobre los auriculares o el micrófono para desactivar las funciones anteriores.

• Pulse el botón Snapshot

para tomar una foto de la imagen de la cámara.

• Pulse el botón Video

para iniciar una grabación de vídeo. Pulse de nuevo en el botón Video para detener la grabación.

para ir al panel de control. Aquí puede voltear la imagen, acercar y alejar el zoom y cambiar la imagen de la cámara.

5.1.1. Modicar la conguración de la cámara en un teléfono

• Pulse la pestaña WAN en las echas junto a la cámara que desee administrar. Se mostrará la pantalla "Setting"

• Pulse "Quality" en el triángulo gris y luego seleccione la opción deseada. LOW signica baja calidad, mientras que EXCELLENT82 ofrece una calidad de imagen muy alta. CUSTOM le permite congurar la cámara con sus propios valores.

6. Administrar la cámara desde

• Ejecute IP Camera Tool desde el acceso directo "SYSM Monitor" ubicado en el escritorio. IP Camera Tool detecta automáticamente la(s) cámara(s) IP conectadas a la red.

• Haga doble clic en la cámara que desea utilizar. En la ventana principal

aparece la imagen de la cámara y abajo a la derecha se halla el panel de control

6.1. Visualización de la imagen de la cámara a través del PC Si tiene imagen de la cámara en la ventana principal, puede modicar y congurar ciertas opciones gracias al panel de control. El panel de control contiene los siguientes botones: "Refresh": pulsando este botón, se actualiza la imagen de la cámara. "Zoom in": pulsando este botón, se acerca el zoom de la cámara. "Zoom out": pulsando este botón, se aleja el zoom de la cámara.

; en la imagen de la cámara se mostrarán unos auriculares y un micrófono.

• Pulse sobre los auriculares para escuchar el sonido que captura la cámara.

• Pulse sobre el micrófono para hablar a través del altavoz de la cámara.

• Pulse de nuevo sobre los auriculares o el micrófono para desactivar las funciones anteriores.

• Pulse el botón Snapshot

para tomar una foto de la imagen de la cámara.

• Pulse el botón Video

para iniciar una grabación de vídeo. Pulse de nuevo en el botón Video para detener la grabación.

para ir al panel de control. Aquí puede voltear la imagen, acercar y alejar el zoom y cambiar la imagen de la cámara.

5.2.1. Modicar la conguración de la cámara en un iPhone

• Pulse "Quality" en el triángulo gris y luego seleccione la opción deseada. LOW signica baja calidad, mientras que EXCELLENT83

7. Limpieza y mantenimiento

¡Advertencia! Desconecte el dispositivo de todas las fuentes de alimentación antes de limpiarlo. El dispositivo no precisa mantenimiento, por lo que no debe abrirlo. La garantía pierde su validez al abrir el dispositivo. Limpie el exterior del dispositivo con un paño o cepillo suave y seco.

8. Medio ambiente y eliminación

Este símbolo en el producto, sus accesorios o su embalaje indica que este producto no debe tratarse como un residuo doméstico. La eliminación de este aparato debe realizarse a través de un punto de recogida designado para el reciclaje de dispositivos eléctricos y electrónicos en la UE y en otros países europeos que dispongan de sistemas de recogida independientes para los productos eléctricos y electrónicos usados. La eliminación correcta ayuda a prevenir riesgos naturales y a proteger la salud y el medio ambiente que la gestión incorrecta de estos dispositivos podría provocar. El reciclaje de materiales ayuda a conservar los recursos naturales. No deseche dispositivos eléctricos o electrónicos junto con los residuos domésticos. "Capture": pulsando este botón, puede tomar una fotografía de la imagen de la cámara. "Record": pulse este botón para iniciar la grabación de un vídeo; púlselo de nuevo para detener la grabación. "Listen": pulsando este botón, puede escuchar el sonido que la cámara está grabando. "Talk": pulsando este botón, puede hablar a través del altavoz de la cámara. "Vertical ip": pulsando este botón, puede voltear la imagen horizontalmente. "Mirror": pulsando este botón, puede voltear la imagen verticalmente. "Settings": pulsando este botón, puede controlar los ajustes de la cámara. 6.2. Administrar la conguración de la cámara

• Pulse el botón "Settings", se mostrará la pantalla "Device Properties". En ella podrá cambiar la conguración de los colores y ajustar la resolución.

• Cuando haya congurado las opciones deseadas, haga clic en "Apply" para guardar los ajustes y luego pulse "Close" para volver a la ventana de inicio.84
