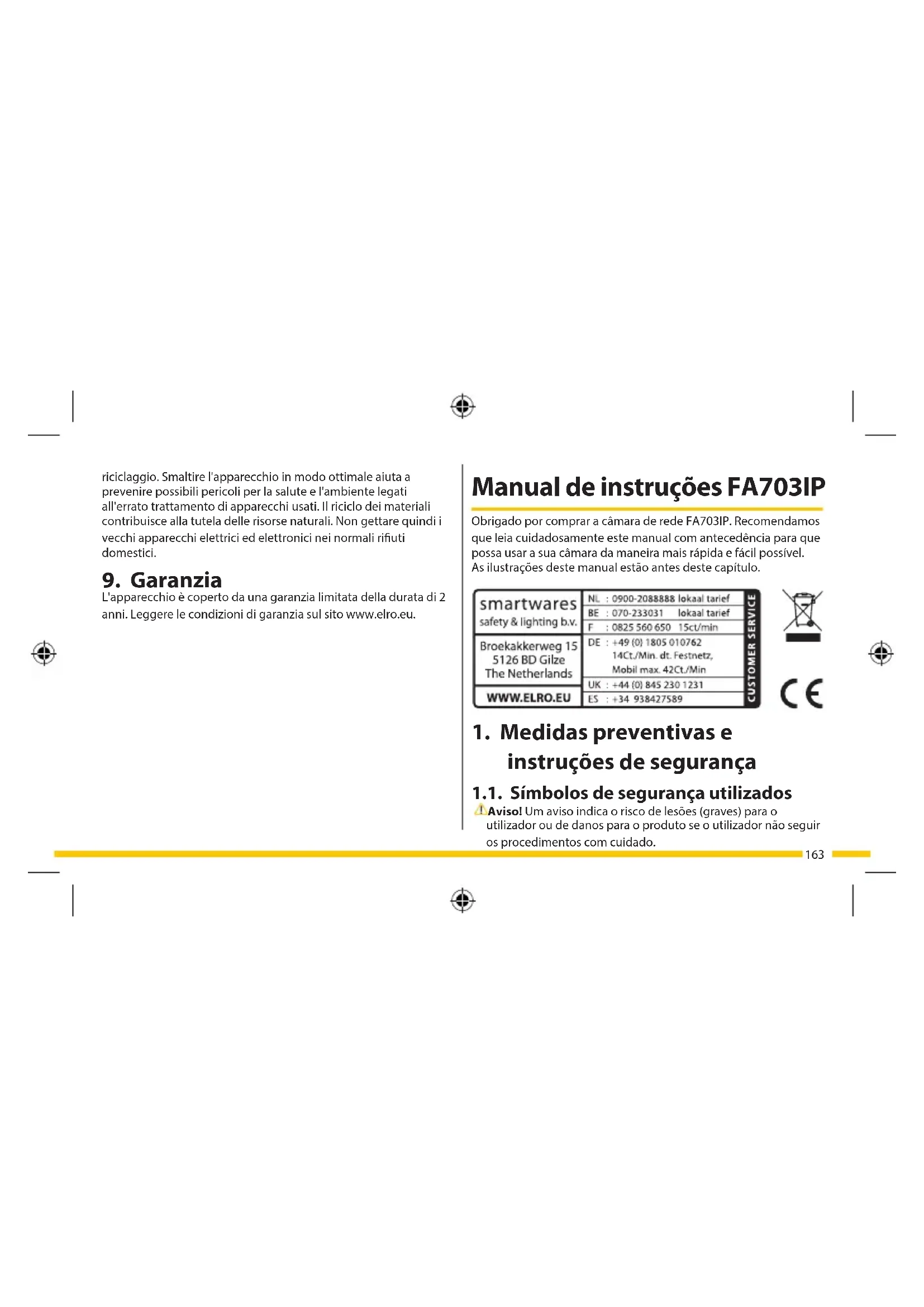

MANUAL DE UTILIZADOR FA703IP SMARTWARES

L'apparecchio è coperto da una garanzia limitata della durata di 2 anni. Leggere le condizioni di garanzia sul sito www.elro.eu.164 deixar que outra pessoa o faça, nem é permitido que repare o produto nem que o mande reparar. Em tais casos a garantia deixará de estar válida. Qualquer manutenção só pode ser executada por pessoal técnico certicado. Aviso! Use apenas acessórios originais do fabricante. Aviso! Mantenha o produto fora do alcance de crianças. Aviso! Desligue o dispositivo de todas as fontes de corrente antes de o limpar. Aviso! Use um pano limpo e seco para limpar o produto. Aviso! Não use nenhum agente abrasivo, produtos de limpeza corrosivos ou substâncias que contenham lixívia ou dissolventes para limpar o produto. Aviso! Retire o adaptador da tomada de corrente durante tempestades, trovoada e sempre que o produto não seja usado durante um longo período de tempo. Nota! Instale o produto de acordo com o indicado neste manual. Em caso de dúvida, consulte um técnico reconhecido e tenha sempre em atenção os códigos e regulamentos locais de instalação. Nota! A câmara deve ser mantida fora da luz direta do sol. Nota! Não aponte a câmara a arbustos, ramos das árvores ou outros objetos em movimento. Nota! O produto não deve ser descartado como lixo normal, tem de ser descartado separadamente. Nota! Uma nota avisa o utilizador de possíveis problemas.

Sugestão: Uma sugestão oferece ao utilizador funções alternativas e opções adicionais.

Aviso! Não instale o produto ao ar livre nem em nenhum lugar onde possa molhar-se. Aviso! Não instale o produto em nenhum lugar que possa estar exposto a calor ou frio intensos. Aviso! Antes de iniciar a montagem, assegure-se que não há nenhuns os elétricos ou canalizações de água na parede que quer perfurar. Aviso! Ao retirar a cha da tomada de corrente imediatamente corta o fornecimento de eletricidade ao produto; em seguida contacte o serviço técnico de Smartwares se:

• os componentes de hardware do produto estão abertos, perfurados, húmidos ou sofreram uma queda grave;

• o cabo de corrente do adaptador estiver esapado ou aberto, de modo que o metal esteja visível;

• a caixa do adaptador estiver danicada;

• o adaptador entrou em contacto com humidade ou líquido;

• o vidro da câmara estiver rachado ou partido; Aviso! Não é permitido que abra o produto pessoalmente nem165

3. Especicações Técnicas

3.1. Especicações gerais do produto Sensor: Sensor CMOS Cor 1/4" Resolução: 640 480 píxeis (300.000 píxeis) Ângulo de visão: 60 graus Iluminação mínima: 0,5Lux @ F2,0 Compressão de vídeo: MJPEG Imagens por segundo: 25fps (VGA), 30 fps (QVGA) Fonte de Alimentação: Adaptador 230 V CA/5 V CC/2 A Consumo de energia: 2,5W (Máx.) Temperatura: -5°C ~ 55°C (23°F ~ 131°F) Requisitos mínimos do sistema: CPU: 2,0 GHZ ou superior Memória: 256 MB ou superior Cartão de vídeo: 64 MB ou superior Sistemas Operativos suportados: Windows 98/ME/2000/XP/ Vista/7/8 Navegadores suportados: IE6.0-10.0, Firefox, Safari, Google Chrome Nota! Procure informar-se das opções na sua área para descartar o produto depois da utilização. Não deite fora eletrodomésticos nem componentes, mas verique se o produto (componentes) pode ser devolvido, reciclado ou reutilizado. Nota! Os sistemas sem os podem ser afetados por interferência de telefones sem o, microondas e outros dispositivos sem os que operem na banda de frequência de 2,4 GHz. Mantenha o produto pelo menos a 3 metros de distância de quaisquer possíveis fontes de interferência durante a instalação e a operação. Nota! A câmara não é capaz de ver através de vidro à noite. Tenha esse facto em atenção quando a posicionar.

A FA703IP é uma câmara de vigilância que torna possível efetuar videovigilância através de uma rede local, uma ligação à internet ou com a aplicação Flamingo "Plug2View(iOS) & p2pcamviewer(Android)" App num telefone inteligente. A FA703IP pode ser ligada ou por um cabo Ethernet ou por uma ligação Wi-Fi. A câmara pode fazer gravações de vídeo e de áudio. A câmara também está equipada com deteção de movimento e pode ser ligada e desligada através de uma porta de I/O.166

• Ligue o cabo ethernet incluído à porta da rede da câmara

. Ligue o outro extremo do cabo ethernet ao encaminhador (router). Quando a câmara estiver ligada à rede o LED verde da porta ethernet cará aceso. O LED na parte da frente da câmara também começará a piscar. Agora pode controlar a sua Câmara IP a partir de um telefone inteligente ou do PC. Consulte a secção 4.2 para utilizar um telefone ou a secção 4.3 para efetuar a instalação num PC. 4.2. Denições para usar o telefone inteligente Atenção! Para usar a aplicação Flamingo "Plug2View(iOS) & p2pcamviewer(Android)", é necessário que o telefone inteligente possa ligar à internet. Atenção! Para digitalizar um código QR, é necessária uma aplicação capaz de digitalizar códigos de barras. Para congurar a câmara num sistema Android, consulte a secção

4.2.1. Para congurar a câmara num sistema iOS, consulte a secção

• Descarregue a aplicação: "p2pcamviewer" através do Google Play e instale-a. Sistema Operativos móveis suportados: iOS 4.3 e superiores / Android 2.1 e superiores Certicações: CE, FCC, RoHS, R&TTE Garantia: Limite de 3 anos de garantia 3.2. Componentes principais

1. FA703IP câmara com base

2. 4 parafusos e buchas de montagem

4. Fonte de alimentação de CC

3. Abertura de reinício

4. Instalação da câmara

. Em seguida introduza a cha do adaptador na tomada de corrente.167 na caixa junto a "Password".

• Prima o botão de "Login". O ecrã "Device list" visualizará

. Aqui pode ver se a câmara está ligada (ONLINE) ou desligada (OFFLINE). A câmara já foi vinculada ao seu telefone e aparecerá no ecrã de início da Aplicação.

• Descarregue a Aplicação: "Plug2View" do App Store e instale-a.

• Execute a aplicação. O ecrã de "Login" visualizará

. Aqui pode iniciar a sessão na aplicação, abrir uma conta e descarregar um leitor de códigos QR. Abrir uma conta

• Prima em "Register" e será visualizado no ecrã "Register Account"

• Introduza o seu nome do utilizador em "Username".

• Introduza a sua palavra-passe em "Password".

• Introduza de novo a sua palavra-passe em "Please enter again".

• Introduza o seu endereço de correio eletrónico em "Email".

• Prima em "Done". Se o registo for completado corretamente, será visualizada a mensagem "Register success".

• Prima em "OK" e a seguir em "Login" para voltar ao ecrã de "Login".

• Execute a aplicação. O ecrã de acesso "Login" da aplicação visualizará

. Aqui pode iniciar a sessão na aplicação, abrir uma conta e descarregar um leitor de códigos QR. Abrir uma conta

• Prima em "Register" e será visualizado no ecrã "Register"

• Introduza o seu nome do utilizador em "User name".

• Introduza a sua palavra-passe em "Password".

• Introduza de novo a sua palavra-passe em "conrm password".

• Introduza o seu endereço de correio eletrónico em "e-Mail".

• Prima em "OK". Se o registo for completado corretamente, será visualizada a mensagem "Register success".

• Prima em "Cancel" para voltar ao ecrã de "Login". Descarregar o leitor de códigos QR

• Prima em "QRCode" e o ecrã "Tips" visualizará

• Prima em "OK" e execute os passos seguintes. Iniciar sessão na Aplicação

• Introduza o código da câmara em "Enter Device ID" e a palavra- passe da câmara em "Enter Access Password". Ambos os códigos se encontram na parte posterior da câmara.

• Se pretender que a Aplicação recorde a palavra-passe, prima168 4.3. Instalar a câmara no PC

• Introduza o CD-ROM incluído no seu computador.

• Execute "SYSM Monitor.exe" no CD-ROM.

• Para completar a instalação, prima em "Next" três vezes.

• Finalize a instalação premindo em "Reiniciar o computador". A IP Camera Tool está agora instalada no seu computador. Encontrará um acesso direto na área de trabalho. Nota! Não elimine este acesso direto! Se o zer, terá que reinstalar a IP Camera Tool. 4.4. Conectar à câmara

• Execute a IP Camera Tool no acesso direto "SYSM Monitor" na área de trabalho. A IP Camera Tool automaticamente procurará as câmaras IP conectadas à sua rede. Atenção! Todas as suas câmaras IP serão exibidas na janela de LAN

. Se não aparecer nenhuma câmara, execute a seguinte operação:

• Prima o botão direito do rato na janela de LAN.

• Prima o botão esquerdo do rato em "Refresh" para atualizar a lista. Digitalizar o Código QR

• Prima em "Scan QR Code" e em seguida digitalize o código QR. Tem de captar por completo no interior do quadrado branco.

• Prima "Cancel" para voltar atrás sem digitalizar. Iniciar sessão na Aplicação

• Introduza o código da câmara em "Username" e a palavra- passe da câmara em "Password". Ambos os códigos se encontram na parte posterior da câmara.

• Se pretender que a Aplicação recorde a sua palavra-passe, desloque a caixa junto a "Remember Password" para a direita de modo a que "I" seja visível.

• Prima o botão de "Login". O ecrã "Remote Device" visualizará

. Aqui pode ver se a câmara está ligada (ONLINE) ou desligada (OFFLINE). A câmara já foi vinculada ao seu telefone e aparecerá no ecrã de início da Aplicação.

• Para obter instruções para colocar a câmara consulte a secção

• Para obter instruções sobre a utilização da câmara com a Aplicação, consulte a capítulo 5.169 e as respetivas denições neste ecrã com o painel de controlo em baixo à direita

(consulte o capítulo 6). 4.6. Conexão inalâmbrica à câmara Nota! Para estabelecer uma conexão inalâmbrica, a sua câmara tem de estar ligada à sua rede durante a instalação através do cabo ethernet incluído. Nota! É necessário um encaminhador (router) inalâmbrico para estabelecer uma conexão inalâmbrica com a sua câmara. Nota! Se o seu encaminhador (router) estiver protegido por uma palavra-passe, tem de conhecer essa palavra-passe.

• Execute a IP Camera Tool no acesso direto "SYSM Monitor" na área de trabalho. A IP Camera Tool automaticamente procurará as câmaras IP conectadas à sua rede. Atenção! Todas as suas câmaras IP serão exibidas na janela de LAN

. Se não aparecer nenhuma câmara, execute a seguinte operação:

• Prima o botão direito do rato na janela de LAN.

• Prima o botão esquerdo do rato em "Refresh" para atualizar a lista.

• Prima o botão direito do rato na câmara que pretende e selecione "Set Wi-Fi Connection". Será visualizado o ecrã de conguração da Wi-Fi.

• Prima duas vezes na câmara que quer usar. A janela principal

visualizará a imagem da câmara. Pode gerir a sua câmara e as respetivas denições neste ecrã com o painel de controlo em baixo à direita

(consulte o capítulo 6). 4.5. Conectar a câmara a partir de um computador remoto

• Execute a IP Camera Tool no acesso direto "SYSM Monitor" na área de trabalho. A IP Camera Tool automaticamente procurará as câmaras IP conectadas à sua rede. Se quiser ver a câmara a partir de um computador remoto que não esteja ligado à câmara através da LAN, execute os seguintes passos:

• Introduza o código da câmara em "User name" e a palavra- passe da câmara em "Password". Ambos os códigos se encontram na parte posterior da câmara.

• Se pretender que a Aplicação recorde a palavra-passe, prima na caixa junto a "Save Password".

• Prima o botão de "Login". A sua câmara será visualizada na janela WAN

• Prima duas vezes na câmara que quer usar. A janela principal

visualizará a imagem da câmara. Pode gerir a sua câmara170

• Aparafuse os parafusos na superfície desejada e deslize a base da câmara sobre os parafusos

Nota! Se a superfície for demasiado dura para os parafusos (pedra/cimento) terá que abrir buracos com um berbequim e usar as buchas para parafusos que são incluídas.

• Aparafuse de novo a câmara sobre a base. 4.8. Ajustar o ângulo da câmara

• Afrouxe a caixa na articulação de bola

• Em seguida ajuste o ângulo da câmara e aperte de novo a articulação de bola

5. Gerir a sua câmara usando o

seu telefone inteligente Assegure-se que a(s) sua(s) câmaras está/ão conectada(s) ao seu telefone inteligente através da Aplicação Flamingo "Plug to view" (consulte as secções 4.1 e 4.2). 5.1. Ver a imagem da sua câmara no seu telefone inteligente Android O ecrã inicial da Aplicação consiste das seguintes patilhas

: aqui pode ver todas as câmaras disponíveis.

• Prima "Scan" para procurar a rede correta de Wi-Fi.

• Introduza os detalhes aplicáveis à sua rede de Wi-Fi e prima OK. A câmara será reiniciada.

• Desligue o cabo de rede da câmara durante o reinício. A conexão inalâmbrica à câmara será agora estabelecida.

• Prima duas vezes na câmara que quer usar. A janela principal

visualizará a imagem da câmara. Pode gerir a sua câmara e as respetivas denições neste ecrã com o painel de controlo em baixo à direita

(consulte o capítulo 6). 4.7. Instalação da câmara Nota! Assegure-se que a câmara funciona adequadamente na localização escolhida antes de começar a instalação. Pode escolher colocar a câmara numa superfície plana ou aparafusá-la na localização que pretende. Para montar a câmara usando parafusos, execute os seguintes passos:

• Desparafuse a câmara da base, para que não estorve durante a instalação

• Abra os buracos dos parafusos na base da câmara

• Meça a distância entre os pontos centrais dos buracos na base da câmara. Marque esta distância na superfície desejada

para falar usando o altifalante da câmara.

• Prima nos auscultadores ou no microfone de novo para desligar as funções acima mencionadas.

• Prima no botão Snapshot

para tirar uma fotograa da imagem da câmara

• Prima o botão de Vídeo

para iniciar uma gravação de vídeo, prima o botão de vídeo outra vez para terminar a gravação de vídeo.

para usar o painel de controlo. Aqui pode espelhar a imagem, pode ampliar ou diminuir a imagem e atualizar a imagem da câmara.

5.1.1. Alterar as denições da sua câmara no telefone

• Na patilha WAN prima no botão de seta junto à câmara que quer gerir. Será visualizado o ecrã "Setting"

• Prima em "Video setting" e será visualizado o ecrã de Denição de Vídeo

• Prima em "Quality" no triângulo cinzento e em seguida prima a denição que deseja. LOW é baixa qualidade, EXCELLENT é uma qualidade de imagem muito alta. Com CUSTOM pode escolher os valores que pretender para a câmara. LAN

: aqui pode ver todas as câmaras disponíveis que estão ligadas através de uma conexão Wi-Fi. File

: aqui são armazenados todas as "screencaptures" / fotos e vídeos. Event

: aqui pode ver se a sua câmara esteve conectada ou desconectada e pode ver os relatórios de alarme quando foi detetado movimento. More

: aqui pode compartilhar cheiros com os seus amigos, atualizar a aplicação, saber mais sobre a aplicação, ligar/desligar a deteção de movimento e / ou Oine Push e ver informações sobre o espaço de armazenamento do seu telefone inteligente. Na patilha WAN prima sobre a câmara que quer gerir. A imagem da câmara será visualizada no seu telefone inteligente

Atenção! Se não aparecer nenhuma imagem é possível que a sua conexão inalâmbrica não seja sucientemente rápida. Nesse caso mude a resolução de imagem da câmara (consulte a secção 5.1.1) O ecrã da câmara fornece várias opções:

botão, nos auscultadores da imagem da câmara e aparecerá um microfone.

• Prima nos auscultadores

para escutar o som que a câmara está a registar.172

• Prima no microfone para falar usando o altifalante da câmara.

• Prima nos auscultadores ou no microfone de novo para desligar as funções acima mencionadas.

• Prima no botão Snapshot

para tirar uma fotograa da imagem da câmara

• Prima o botão de Vídeo

para iniciar uma gravação de vídeo, prima o botão de vídeo outra vez para terminar a gravação de vídeo.

para usar o painel de controlo. Aqui pode espelhar a imagem, pode ampliar ou diminuir a imagem e atualizar a imagem da câmara.

5.2.1. Alterar as denições da sua câmara no seu iPhone

• Na patilha Remote Device da página, prima no botão "Options"

. Será visualizado o ecrã "Setting the device"

• Prima em "Video parameter setting" e será visualizado o ecrã de parâmetros Video Setting

• Prima em "Quality" no triângulo cinzento e em seguida prima a denição que deseja. LOW é baixa qualidade, EXCELLENT é uma qualidade de imagem muito alta. Com CUSTOM pode escolher os valores que pretender para a câmara. 5.2. Ver a imagem da sua câmara no seu iPhone O ecrã inicial da Aplicação consiste das seguintes patilhas

: aqui pode ver todas as câmaras disponíveis. Local

: aqui pode ver todas as câmaras disponíveis que estão ligadas através de uma conexão Wi-Fi. File

: aqui são armazenadas todas as "screencaptures" / fotos e vídeos. Aqui, podem ser enviados por correio eletrónico e / ou eliminados os cheiros guardados. Para o fazer, prima no botão "Edit". About

: aqui pode ver mais informações sobre a Aplicação.

• Na patilha Remote Device da página, prima na câmara que quer gerir. A imagem da câmara será visualizada no seu telefone inteligente

Atenção! Se não aparecer nenhuma imagem é possível que a sua conexão inalâmbrica não seja sucientemente rápida. Nesse caso mude a resolução de imagem da câmara (consulte a secção 5.1.1) O ecrã da câmara fornece várias opções:

botão, nos auscultadores da imagem da câmara e aparecerá um microfone.

• Prima nos auscultadores para escutar o som que a câmara está a registar.173 gravação de vídeo. "Listen": premindo este botão, pode escutar o som que a câmara está a gravar. "Talk": premindo este botão, pode falar através do altifalante da câmara. "Vertical ip": premindo este botão, pode rodar a imagem horizontalmente. "Mirror": premindo este botão, pode rodar a imagem verticalmente. "Settings": premindo este botão, pode controlar as denições da câmara. 6.2. Gerir as denições da câmara

• Premindo o botão "Settings", será visualizado o ecrã "Device Properties". Aqui pode alterar as denições das cores e ajustar a resolução.

• Quando tiver introduzido as denições que pretende, prima em "Apply" para guardar essas denições e em seguida prima em "Close" para voltar à janela de início.

7. Limpeza e manutenção

Aviso! Desligue o dispositivo de todas as fontes de corrente antes de o limpar. O aparelho não necessita de manutenção, pelo que não deve abri-

6. Gerir a sua câmara desde o PC

• Execute a IP Camera Tool no acesso direto "SYSM Monitor" na área de trabalho. A IP Camera Tool automaticamente procurará as câmaras IP conectadas à sua rede.

• Prima duas vezes na câmara que quer usar. Na janela principal

será visualizada a imagem da câmara e o painel de controlo está em baixo à direita

6.1. Ver as imagens da câmara através do PC Quando a imagem da câmara estiver visualizada na janela principal, pode alterar e congurar opções usando o painel de controlo. O painel de controlo contém os seguintes botões: "Refresh": premindo este botão, a imagem da câmara será atualizada. "Zoom in": premindo este botão, aproxima a imagem da câmara. "Zoom out": premindo este botão, afasta a imagem da câmara. "Capture": premindo este botão, pode tirar uma fotograa da imagem da câmara. "Record": Prima este botão para iniciar uma gravação de vídeo, prima o botão outra vez para terminar alo. Se abrir o aparelho, a garantia será anulada. Limpe apenas o exterior do aparelho com um pano ou uma escova macia e seca.

8. Meio-ambiente e descarte

O símbolo no material, acessórios ou embalagem indica que este produto não pode ser descartado como desperdício doméstico. O descarte deste equipamento deve ser efetuado através de um ponto de recolha designado para a reciclagem de dispositivos eletrónicos e eletrodomésticos dentro da UE e noutros países europeus que tenham sistemas de recolha separados para dispositivos eletrónicos e eletrodomésticos usados. Descartando o equipamento de maneira adequada, ajudará a prevenir possíveis riscos ambientais e para a saúde pública, que de outro modo poderiam ocorrer por manipulação imprópria do equipamento descartado. A reciclagem de materiais contribui para a conservação dos recursos naturais. Portanto, por favor não descarte o seu equipamento eletrónico e eletrodomésticos em desuso através do desperdício doméstico.

Este aparelho tem uma garantia limitada de 2 anos. Consulte as condições da garantia em www.elro.eu. 174I
