MANUAL DE UTILIZADOR DIC22412 SMARTWARES

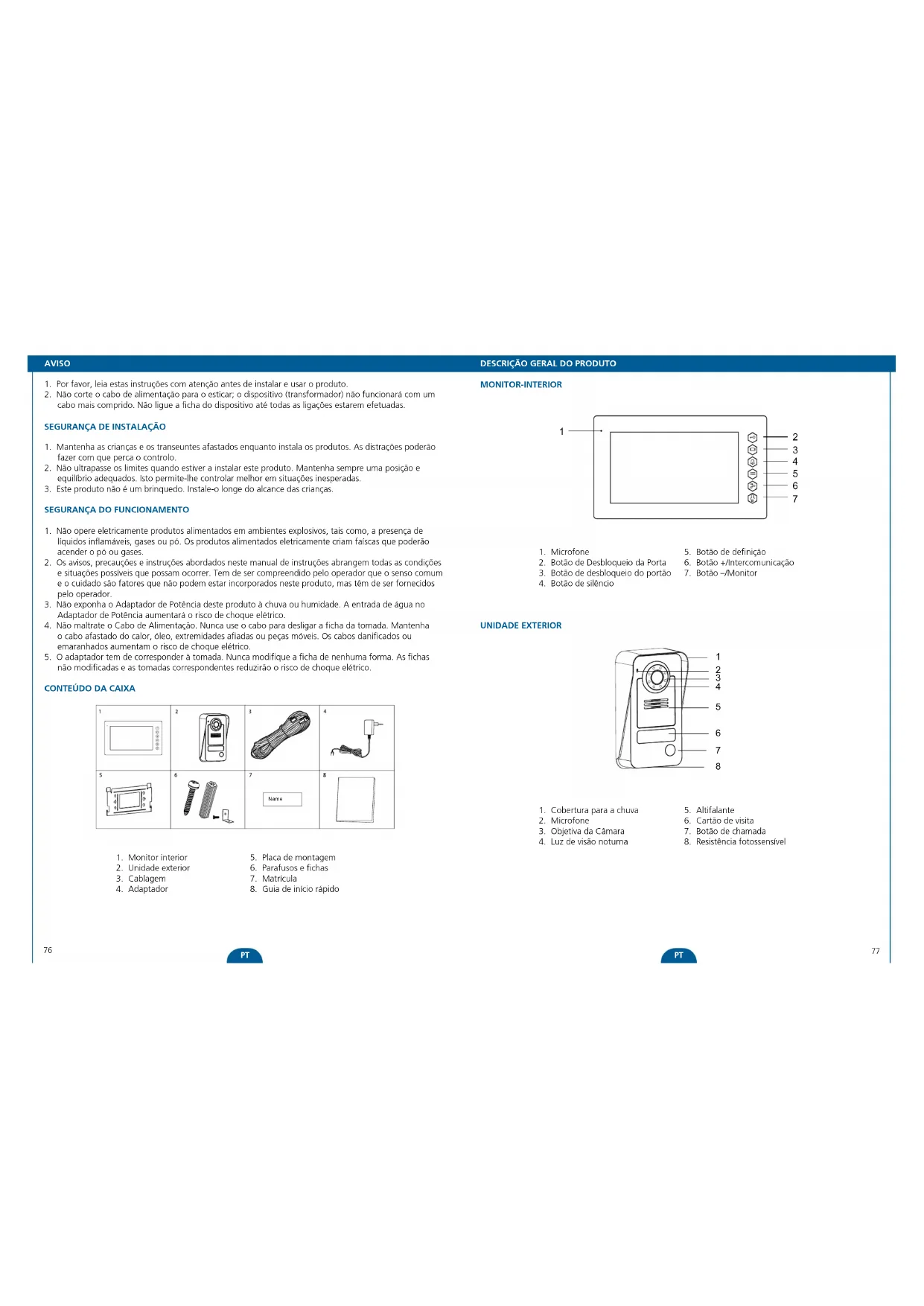

SEGURIDAD DE FUNCIONAMIENTO

SICUREZZA DI FUNZIONAMENTO

1. Por favor, leia estas instruções com atenção antes de instalar e usar o produto.
2. Não corte o cabo de alimentação para o esticar, o dispositivo (transformador) não funcionará com um cabo mais comprido. Não ligue a ficha do dispositivo até todas as ligações estarem efetuadas.

SEGURANÇA DE INSTALAÇÃO

1. Mantenha as crianças e os transeuntes afastados enquanto instala os produtos. As distrações poderão fazer com que perca o controlo.
2. Não ultrapasse os limites quando estiver a instalar este produto. Mantenha sempre uma posição e equilíbrio adequados. Isto permite-lhe controlar melhor em situações inesperadas.
3. Este produto não é um brinquedo. Instale-o longe do alcance das crianças.

SEGURANÇA DO FUNCIONAMENTO

1. Não opere eletricamente produtos alimentados em ambientes explosivos, tais como, a presença de líquidos inflamáveis, gases ou pó. Os produtos alimentados eletricamente criam falscas que poderão acender o pó ou gases.
2. Os avisos, precauções e instruções abordados neste manual de instruções abrangem todas as condições e situações possíveis que possam ocorrer. Tem de ser compreendício pelo operador que o senso comum e o cuidado são fatores que não podem estar incorporados neste produto, mas têm de ser fornecidos pelo operador.
3. Não exponha o Adaptador de Potência deste produto à chuva ou humidade. A entrada de água no Adaptador de Potência aumentará o risco de choque elétrico.
4. Não maltrate o Cabo de Alimentação. Nunca use o cabo para desligar a ficha da tomada. Mantenha o cabo afastado do calor, óleo, extremidades afiadas ou peças móveis. Os cabos danificados ou emaranhados aumentam o risco de choque elétrico.
5. O adaptador tem de corresponder à tomada. Nunca modifique a ficha de nenhuma forma. As fichas não modificadas e as tomadas correspondentes reduzirão o risco de choque elétrico.

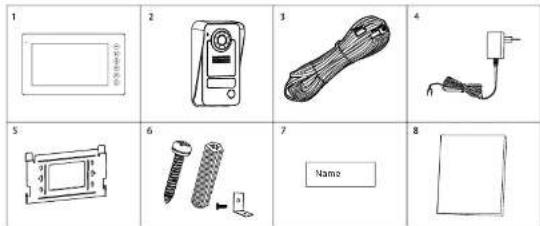

CONTEÚDO DA CAIXA

1 2 3 4 5 6 7 8 Name

1. Monitor interior
2. Unidade exterior
3. Cablagem

4. Adaptador

5. Placa de montagem

6. Parafusos e fichas
7. Matrícula
8. Guía de início rápido

DESCRIÇÃO GERAL DO PRODUTO

MONITOR-INTERIOR

1 2 3 4 5 6 7

1. Microfone
2. Botão de Desbloqueio da Porta
3. Botão de desbloqueio do portão

4. Botão de silêncio

5. Botão de definição

6. Botão +/Intercomunicação
7. Botão -Monitor

UNIDADE EXTERIOR

1. Cobertura para a chuva
2. Microfone
3. Objetiva da Câmara

4. Luz de visão noturna

5. Altitalante

6. Cartão de visita
7. Botão de chamada
8. Resistência fotossensível

INSTALAÇÃO

INSTALAÇÃO

1. Ao instalar a unidade exterior, certifique-se de que a localização onde a pretende instalar está seca. É importante que a câmara ou os componentes eletrónicos não se molhem.

1. Escolha um local adequado.

0 450 0 450 0 450

1. Perfure orificios na parede e insira as fichas de parede nos orificios. Coloque o suporte e aperte os parafusos.

2. Ligue os cabos.

1. Monte a placa posterior do monitor-interior perfurando orifícios na parede e aparafusando firmemente a placa posterior, deixando espaço para o cabo passar.

1. Monte a unidade exterior no suporte. Certifique-se de que está devidamente fixa.

1. Ligue os cabos aos terminais dos parafusos conforme o diagrama.

Função de intercomunicação: Quando estiver em espera e um visitante premir o botão de chamada na unidade exterior, o monitor interior emitirá um som e poderá ver o visitante ao vivo no ecrã. Prima o botão de intercomunicação para falar com o visitante.

Função do monitor: Prima este botão na unidade do monitor interior para ver a câmara da unidade exterior ao vivo.

Desbloquear: Depois de identificar o visitante, prima o botão de desbloqueio para abrir a porta/ portão ao visitante.

Interruptor de silêncio: O tom de toque pode ser silenciado, para quando não pretender ser incomodado. Prima o botão para ligar ou desligar a função de silêncio. Quando o silêncio está ativado, o LED de silêncio acende.

DEFINIÇÕES

Use o botão Definição e os botões + e – para navegar no menu principal. Altere com os botões + e –, e confirme com o botão Definição. Pode ajustar estas definições:

Luminosidade

Contraste

Cor

Volume de toque

Tom de toque

ESPECIFICAÇÕES

MONITOR-INTERIOR

Tensão de alimentação CC de 15V 1A
Configuração da Cor R.G.B.delta
Sistema de vídeo PAL/NTSC
Pixels eficazes 800X3(RGBIX480)
Consumo de corrente 500 ± 100mA
Temperatura de Funcionamento -5°C + +50°C
Humidade de Funcionamento 85%(Máx.)
Tamanho do ecrã 7"(Diagonal) polegadas

CÂMARA-EXTERIOR

Tipo de Sensor de Imagem 1/4 °CMOS
Anguio de Visão cerca ao 70 graus
Fonte de alimentação Monitor interior
Distância de visão noturna 0,5m = 1m
Consumo de corrente 200~250mA
Temperatura do Funcionamento -10°C ~ +50°C
Temperatura do Armazonamento -20°C ~ +60°C
Humidade do Funcionamento ≤85%RH

INFORMAÇÃO DE SEGURANÇA

Precauções

√ Não cubra as aberturas de ventilação com objetos como jornais, toalhas, cortinas, etc.
Não deixe que este produto entre em contacto com fontes de calor ou chamas desprotegidas.
O funcionamento normal do produto pode ser perturbado por interferências eletrémagnéticas fortes.
Este equipamento foi concebido exclusivamente para uma utilização doméstica.
Este dispositivo não deve ser exposto a salpicos e não deve ser submergido.
Não devem ser colocados sobre o aparelho recipientes cheios de agua, como vasas de flores.
Mantenha uma distância de segurança mínima de 10 cm em redor do produto para garantir uma ventilação adequada.
Certifique-se de que a unidade exterior não é instalada num local onde possa entrar em contacto com água ou chuva.
Não permita que crianças brinquem com o dispositivo.

Este simbala, que se proposto a "cortamento de liens em atender", 2. Quando o sin bens e latro acuções e um produto da fazer, que era somifica que era deve ser dimendo pertamente com tino da América y Parra. Aguas pretoos cuinticos comidos nos produtos elétricois e trídicos os nas pinales/atas ao podem ser prejuditiva para a saláze e o novo simbadora. Eirna sempre o movimento de disferricadas ou das pinales/atas atakes e de quenças de reche escola que fizer a recouptome e recioagem dos materiais nes conticos. A sua cocepção éula para garantia a folho e resquimar, ata e proçimento media ambiente.
